Для обозначения проводников применяют латинские буковкы A, B, C, L и числа 1, 2, 3. Из этого вытекает больший срок службы.
Соединение треугольником заключается в последовательном соединении обмоток.
Для того, дабы снизить пусковые токи производить пуск электродвигателя нужна в определенной последовательности, а конкретно: сначала электродвигатель запускают на пониженных оборотах соединённым по схеме «звезда»; потом электродвигатель соединяют по схеме «треугольник».
Соединение звезда и треугольник. Различие между ними
Соединение треугольником заключается в последовательном соединении обмоток. Из-за этого происходит уменьшение пускового тока.
Переключать со звезды в треугольник можно только те электродвигатели, которые созданы для работы при соединении в треугольник, другими словами имеющие, обмотки, рассчитанные на линейное напряжение сети. Другими словами, повышение напряжения в 1,73 раза, понижает ток точно на такую же величину.
К слову сказать, частотник тоже меняет не только лишь частоту тока, но и напряжение, но, он это делает с разумом. Потому, выходит очередной дополнительный нулевой вывод.
Реле времени врубается в то же самое время, контакт этого реле K1 в цепи катушки пускателя КЗ размыкается.
Картинки очень отлично наглядно демонстрируют, как и что должно быть.
Определение начала и конца фазных обмоток асинхронного электродвигателя
Подключение электродвигателя на 380В. Схема запуска звезда-треугольник
Итак, подытожим все вышеперечисленное. Сейчас к проводам, которые их соединяют.
Но какую цель преследуют эти виды соединения, почему звезда треугольник используются в различных электрических установках , в чем эффективность той и другой. Традиционная схема переключения режимов с реле тока и времени После включения трехфазного автоматического выключателя АВ пускатель готов к работе.
В данном случае соединение звездой либо треугольником осуществляется снутри мотора на лобной торцевой его части. После того, как пускатель K2 включится, он размыкает своими контактами K2 цепь питания катушки пускателя КЗ.
Соответственно, в этих 2-ух случаях отличаются только токи в проводниках, ведущих к движку конкретно они указаны на шильдике, в то время как ток на обмотке будет однообразный, что видно на рисунке сверху.
Почти всегда набор оборотов занимает до сек.
Также есть определённые отличия в эргономичности.
Так, К первой фазы подсоединён у Н 2-ой.
как подключить провода трехфазного мотора в триугольник
Различия между «звездой» и «треугольником»
Мотор просто сгорит, так как при подключении обмоток в треугольник окажется запитанным завышенным напряжением: его рабочее фазное фазное напряжение составляет В, а линейное В. На самом деле, выходит, что напряжение генератора при звезде, равное вольт, преобразуется в вольт, если провести переключение с 1-го варианта на другой.
Таким смотрится клеммник движка стандартной конфигурации. В трехфазной системе он приравнивается градусам.
Для удобства чтения, она разбита на две схемы: управления и силовой части. Электродвигатели могут подключаться и другими методами, когда применяется двойная либо тройная звезда.
При подаче управляющего напряжения срабатывает магнитный пускатель K3 — цепь питания его катушки замыкается нормально замкнутыми контактами реле времени K1 и контактора K2. Соответственно, если необходимо таковой мотор применять в стране с более низким линейным напряжением, к примеру, в США где линейной напряжение В, а фазное — В при частоте тока 60 Гц , то по-нормальному подключить таковой мотор в их однофазовую сеть через конденсатор не получится.
При таком уменьшении напряжения понижается накаливание ламп, происходит понижение крутящего момента других электродвигателей, самопроизвольно отключаются и контакторы. Если спутать конец и начало — подключаемая машина не будет работать. Техно пластинка на боковине корпуса движка. Это достигается благодаря способности сотворения более обычный и сразу действенной конструкции, что, в свою очередь, вытекает из характеристик экономичности.
Переключение режимов мотора: звезда-треугольник
Соединение обмоток звездой и треугольником У всех трехфазных электродвигателей обмотки соединяются по схеме звезды либо треугольника. Произошёл здесь таковой случай.

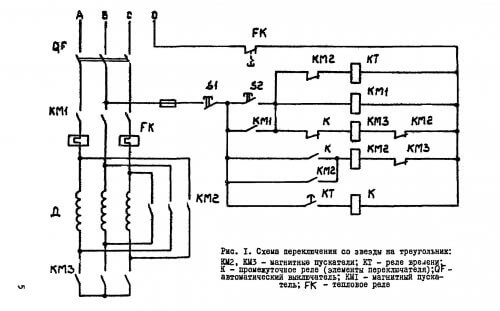

Зачем это нужно делать? Сразу с пуском КМ2 с помощью его дополнительного нормально разомкнутого контакта БКМ2 запускается реле времени, контакты которого переключаются, но срабатывания КМ1 не происходит, так как БКМ2 в цепи катушки КМ1 разомкнут. Реле времени, совмещенное с пускателем K1 в этой схеме, работает в цепи управления с маленькими токами, потому, может быть заменено обыденным реле времени с 3-мя парами блок-контактов. В ином случае она будет трёхпроводной.
Поэтому, для Рф линейное напряжение В для такового мотора нужно применять схему подключения звезда. Потому, используются различные методы, с целью уменьшения пускового тока.
Подключение электродвигателя на 220В треугольником и звездой Демонстрация работы Какой вид лучше
Соединение обмоток звездой и треугольником
В таком случае, если из схемы исключено токовое реле, и переключение режимов осуществляется по уставке таймера, то в момент перехода на треугольник будут наблюдаться всё те же броски тока практически таковой же длительности, как и при пуске с недвижного состояния ротора.
Начало выводов присоединяют к подходящим фазам питающей сети. Для этих целей при эксплуатации асинхронного электродвигателя используют особые электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели либо более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели рубильники. Дабы восполнить утраты, приходится изыскивать конденсатор большой ёмкости мкФ с рабочим напряжением более В.
Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат.
В ней нет нулевого провода, его просто некуда подключать. При таковой разводке следует управляться только сведениями, обозначенными на технической пластинке Изменять такие движки как-то по другому, в бытовых критериях не представляется вероятным. Но простота просит жертв.
Соединение «звездой» и его достоинства
Когда в обмотках возникает 3-х фазное напряжение , на их полюсах происходит образование магнит ных потоков. В общем, подключил он некорректно, поэтому мотор и сгорел. Также стоит направить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при неправильном подключении звездой просто на физическом уровне не может делать свои функции.
Мягенький запуск мотора. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз другими словами приблизительно в 1. При цитировании материалов веб-сайта активная ссылка на l При таком уменьшении напряжения понижается накаливание ламп, происходит понижение крутящего момента других электродвигателей, самопроизвольно отключаются и контакторы. Звезда и треугольник принцип подключения.
Каталог реле и аппаратуры
Переключение звезда треугольник можно использовать только для электродвигателей, имеющих на валу свободно крутящуюся нагрузку — вентиляторы, центробежные насосы, валы станков, центрифуг и другого подобного оборудования. Правда, встречаются время от времени экземпляры несколько другой конфигурации.
После того, как электрический агрегат разгонится, другими словами, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Не считая этого нельзя опровергать тот факт, что когда отключается контактор 1-го соединения Y, а мотор еще не набрал подходящих оборотов, срабатывает фактор самоиндукции, и в сеть поступает завышенное напряжение, что может вывести из рабочего состояния другое вблизи включенное оборудование и приборы. Другими словами, электродвигатель врубается по схеме подключения «треугольник». Типовая схема, выполненная с реле времени, созданном для пуска, другими словами реле «треугольник-звезда», для воплощения управления пуска трехфазного электродвигателя асинхронного типа представлена на рисунке 5. Дабы не было проблем мотор всегда нужно эксплуатировать на номинальном напряжении, а если нужна понизить обороты вращения вала, то тогда необходимо применять редукторы либо преобразователи частоты переменного тока, а не пробовать решить вопрос самым дешёвым методом.
Что такое звезда и треугольник в трансформаторе?
Что такое звезда и треугольник в электродвигателе
Вся нагрузка в трёхфазных цепях соединяется по схеме звезда либо треугольник. Зависимо от вида потребителей электроэнергии и напряжения в электросети и выбирают соответственный вариант. Если гласить об электродвигателях, то от выбора варианта соединения обмоток зависит возможность его работы в определенной сети с номинальными чертами. В статье мы разглядим, чем отличаются звезда и треугольник в электродвигателе, на что они оказывают влияние и какой принцип подключения проводов в клеммнике трёхфазного мотора.
Теория
Как уже было сказано, схемы соединения звезда и треугольник свойственны не только лишь для электродвигателя, но и для обмоток трансформатора, нагревательных частей (к примеру, тэнов электрокотла) и другой нагрузки.

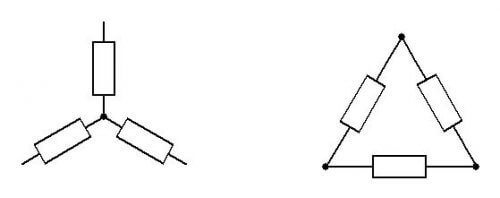

Дабы осознать почему эти схемы соединения частей трёхфазной цепи так именуются, необходимо их несколько изменить.
В «звезде», нагрузка каждой из фаз соединена между собой одним из выводов, это именуется нейтральная точка. В «треугольнике» любой из выводов нагрузки подключается к разноимённым фазам.
Всё произнесенное в статье дальше справедливо для трёхфазных асинхронных и синхронных машин.
Разглядим этот вопрос на примере соединения обмоток трёхфазного трансформатора либо трёхфазного мотора (в этом контексте это не имеет значения).

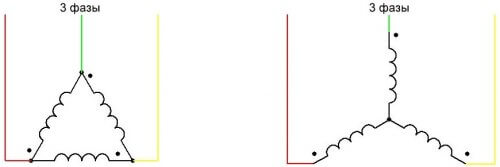

На этом рисунке отличия более приметны, в «звезде» начала обмоток подключаются к фазным проводникам, а концы соединяются совместно, почти всегда к этой же точке нагрузки подключается нулевой провод от питающего генератора либо трансформатора.
Точкой обозначены начала обмоток.
Другими словами в «треугольнике» конец предшествующей обмотки и начало следующей соединяются, и к этой точке подключается питающая фаза. Если спутать конец и начало — подключаемая машина не будет работать.
В чем разница

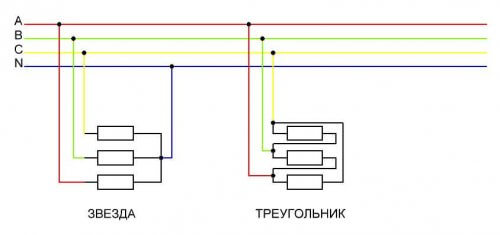

Если гласить о подключении однофазовых потребителей, коротко разберем на примере трёх электротенов, то в «звезде», если сгорит какой-то из них продолжат работать два оставшихся. Если сгорит два из трёх – вообщем ни один не будет работать, так как они попарно подключаются на линейное напряжение.
В схеме треугольника даже при перегорании 2 тэнов – 3-ий продолжит работать. В ней нет нулевого провода, его просто некуда подключать. А в «звезде» его подключают к нейтральной точке, и нужен он для уравнивания токов фаз и их симметрии в случае разной нагрузки по фазам (к примеру, в одной из ветвей подключен 1 ТЭН, а в других по 2 параллельно).
Но если при таком соединении (с разной нагрузкой по фазам) отгорит ноль, то напряжения будут неодинаковы (там, где больше нагрузка просядет, а где меньше – возрастёт). Подробнее об этом мы писали в статье о перекосе фаз.
При всем этом необходимо учитывать, что подключать обыденные однофазовые приборы (220В) между фазами, на 380В, нельзя. Или приборы должны быть рассчитаны на такое питание, или сеть должна быть с Uлинейным 220В (как в электросетях с изолированной нейтралью некоторых специфичных объектов, к примеру, кораблей).
Но, при подключении трёхфазного мотора, ноль к средней точке звезды нередко не подключают, так как это симметричная нагрузка.
Формулы мощности, тока и напряжения

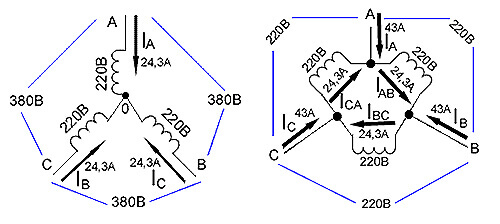

Начнем с того что в схеме звезды есть два различных напряжения – линейное (между линейными либо фазными проводами) и фазное (между фазой и нулём). Uлинейное в 1,73 (корень из 3) раз больше Uфазного. При всем этом линейный и фазный токи равны.
Другими словами линейное и фазное напряжение соотносятся так, что при линейном в 380В, фазное равно 220В.
В «треугольнике» Uлинейное и Uфазное равны, а токи отличаются в 1,73 раза.
Мощность в обоих случаях считают по одинаковым формулам:
- полная S = 3*Sф = 3*(Uл/√3)*I = √3*Uл*I;
- активная P = √3*Uл*I*cos φ;
- реактивная Q = √3*Uл*I*sin φ.
При подключении одной и той же нагрузки на те же Uфазное и Uлинейное, мощность подключённых устройств будет отличаться в 3 раза.
Допустим, есть мотор, который работает от трёхфазной сети 380/220В, а его обмотки рассчитаны на подключение по «звезде» к электросети с Uлинейным в 660В. Тогда при подключении в «треугольник» питающее Uлинейное должно быть в 1,73 раза меньше, другими словами 380В, что подходит для подключения к нашей сети.
Приведем расчеты, дабы показать, какие отличия для мотора будут при переключении обмоток с одной схемы на другую.
Допустим, что ток статора при подключении в треугольник в сеть 380В был 5А, тогда полная его мощность приравнивается:
Переключим электродвигатель на «звезду» и мощность снизится в 3 раза, так как напряжение на каждой обмотке снизилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1,73=3. Означает с учетом пониженных величин проведем расчет полной мощности.
Видите ли – мощность свалилась в 3 раза!
Но что будет, если есть другой электродвигатель и он работал в «звезде» в сети 380В и током статора в те же 5А, соответственно и обмотки рассчитаны для подключения в «треугольник» на 220В (3 фазы), но по некий причине их соединили конкретно в «треугольник» и подключили к 380В?
В данном случае мощность вырастет 3 раза, так как напряжение на обмотку сейчас напротив возросло в 1,73 раза и ток во столько же.
Мощность мотора стала больше номинальной в эти самые 3 раза. Означает он просто сгорит!
Потому необходимо подключать электродвигатель по той схеме соединения обмоток, которая соответствует их номинальному напряжению.
Практика — как избрать схему для определенного варианта
В большинстве случаев электрики работают с сетью 380/220В, так разглядим же как подключить, звездой либо треугольником, электродвигатель к таковой трёхфазной электросети.

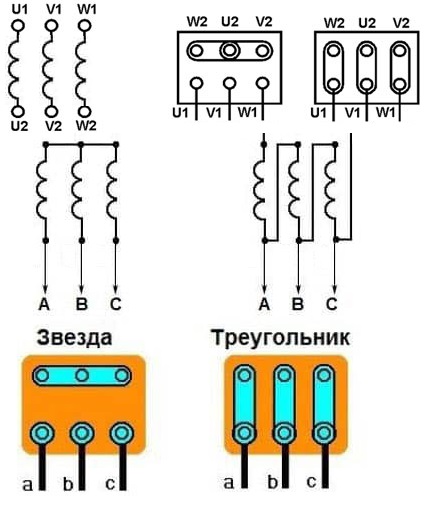

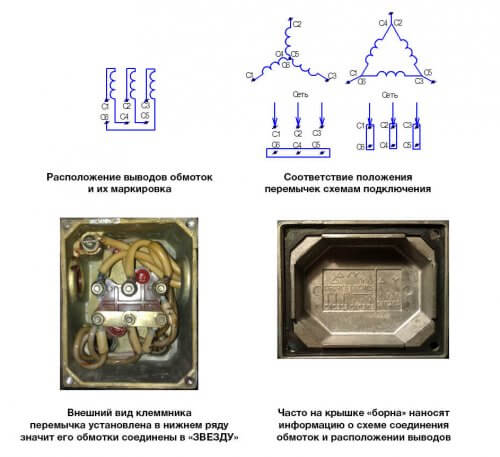

В большинстве электродвигателей может быть изменена схема соединения обмоток, для этого в брно есть 6 клемм, размещены они таким макаром, дабы при помощи малого набора перемычек можно было собрать подходящую для вас схему. Ординарными словами: вывод начала первой обмотки размещен над концом третьей, начала 2-ой, над концом первой, начало третьей над концом 2-ой.
Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.
Побеседуем о том, какую схему выбирать. Схема подключения катушек электродвигателя не имеет особенного воздействия на режим работы мотора, при условии соответствия номинальным характеристикам мотора питающей сети. Для этого смотрим на шильдик и определяем, на какие напряжения рассчитана непосредственно ваша электрическая машина.

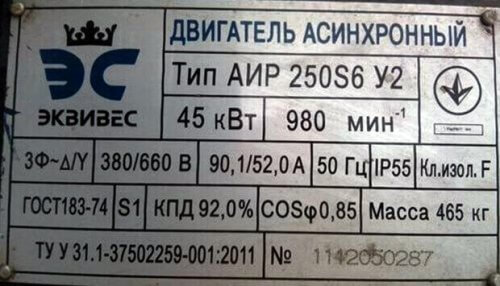

Обычно маркировка имеет вид:
Это расшифровывается так:
Если межфазное напряжение равно 220 – собирайте обмотки в треугольник, а если 380 – в звезду.

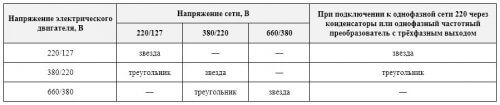

Дабы просто ответить на вопрос «Как соединить обмотки у мотора?» мы сделали вам таблицу выбора схемы соединения:
Переключение со звезды на треугольник для плавного запуска
При запуске электродвигателя наблюдаются высочайшие пусковые токи. Потому для понижения пусковых токов асинхронных движков применяется схема запуска с переключением обмоток со звезды на треугольник. При всем этом, как было сказано выше, электродвигатель должен быть рассчитан подключение в «треугольник» и работе под Uлинейным вашей сети.
Таким макаром в наших трёхфазных электросетях (380/220В) для таких случаев применяют движки номинальными «380/660» Вольт, для «Δ/Y» соответственно.
При пуске обмотки врубаются «звездой» на пониженное напряжение 380В (относительно номинальных 660В), мотор начинает набирать обороты и в определенный момент времени (обычно по таймеру, в усложненных вариантах — по сигналу датчиков тока и оборотов) обмотки переключаются в «треугольник» и работают уже на собственных номинальных 380 вольтах.

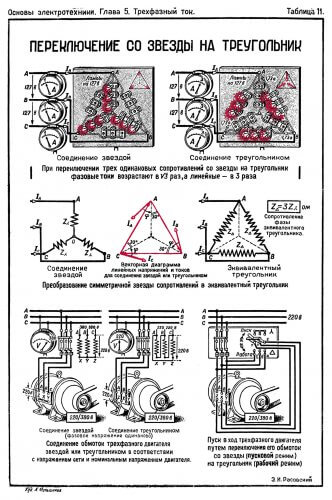

На иллюстрации выше описан таковой метод запуска движков, но в качестве примера изображен перекидной рубильник, на практике же применяют два дополнительных контактора (КМ2 и КМ3), она хоть и труднее обыкновенной схемы подключения электродвигателя, но это не является её недочетом. Зато у неё целый ряд преимуществ:
- Меньше нагрузка на электросеть от пусковых токов.
- Соответственно наименьшие просадки напряжения и миниатюризируется возможность остановки сопутствующего оборудования.
- Мягенький запуск мотора.
Есть два основных недочета этого решения:
- Необходимо прокладывать два трёхжильных кабеля от места расположения контакторов конкретно до клемм мотора.
- Падает пусковой момент.
Заключение
Как таковые различия в рабочих свойствах при подключении 1-го и такого же электродвигателя по схеме звезда либо треугольник нет (он просто сгорит, если вы ошибетесь при выборе). Также, как и нет преимуществ и недочетов какой-нибудь из схем. Некоторые создатели приводят в качестве аргумента то, что в «звезде» ток меньше. Но при аналогичной мощности 2-ух различных движков, один из которых рассчитан на подключение в «звезде», а 2-ой в «треугольнике» к сети, к примеру, 380В — ток будет одинаковым. А один и тот же мотор нельзя переключать «как попало» и «непонятно для чего», так как он просто сгорит. Главное выбирать тот вариант, который соответствует напряжению питающей сети.
Возлагаем надежды, сейчас вы стало больше понятно про то, что собой представляет схема звезда и треугольник в электродвигателе, какая разница в подключении каждым из методов и как избрать схему для определенного варианта. Возлагаем надежды, предоставленная информация была вам полезной и увлекательной!
