Знаки и плакаты в электроустановках

По нраву применения плакаты могут быть неизменные либо стационарные (плакаты укрепляются на конструкции, сооружении, оборудовании) и переносные (плакаты переносятся и инсталлируются при необходимости на различном оборудовании).

Неизменные плакаты в электроустановках изготовляются из листовой стали либо пластических материалов и должны быть стойки к атмосферным воздействиям и не добиваться замены может быть более длительное время. Поверхность плакатов покрывается эмалевой краской, которой производятся как фон, так и набросок и надписи на плакате.

Переносные плакаты изготовляются из изоляционного либо плохо проводящего материала (пластмассы, картона, дерева), так как они инсталлируются конкретно на оборудование и случаем могут попасть на токоведущие части.

Переносные плакаты снабжаются приспособлениями для их закрепления на месте установки.

Предостерегающие плакаты в электроустановках

Плакат «Высокое напряжение — небезопасно для жизни» . Этот плакат применяется исключительно в виде неизменного и вывешивается либо наносится на внешней стороне дверей распределительных устройств, камер выключателей и трансформаторов, также на сетчатых либо оплошных огораживаниях токоведущих частей напряжением выше 1000 В, расположенных в производственных помещениях, исключая помещения распределительных устройств.

Плакат «Под напряжением — небезопасно для жизни» . Плакат применяется как неизменный и вывешивается на дверях помещений электроустановок напряжением до 1000 В, на огораживаниях щитов напряжением до 1000 В и т. п.

Плакат «Стой — высочайшее напряжение» . Применяется в качестве переносного и вывешивается в закрытых распределительных устройствах на неизменных огораживаниях ячеек, примыкающих с местом работ и противолежащих, также на временных ограждениях-щитах. В открытых распределительных устройствах вывешивается на веревочных огораживаниях (при работе на уровне земли) и на конструкциях распределительного устройства вокруг рабочего места, дабы закрыть путь по ригелям и порталам к примыкающим ячейкам.

Не считая того, плакат вывешивается у концов кабеля при испытании его высочайшим напряжением.

Плакат «Стой — небезопасно для жизни» . Применяется как переносный в электроустановках напряжением до 1000 В, вывешивается на огораживаниях и конструкциях, как и предшествующий плакат.

Плакат «Не влезай — убьет» . Применяется как переносный и вывешивается на конструкциях открытого распредустройства, примыкающих с той, которая создана для подъема персонала при расположении рабочего места на высоте.

Запрещающие плакаты используются только как переносные:

Плакат «Не включать — работают люди» . Вывешивается на ключах управления, ручках и рулях приводов выключателей и разъединителей, при неверном включении которых может быть подано напряжение на оборудование, на котором работают люди.

Плакат «Не включать — работа на линии» . Вывешивается на ключах управления, ручках и рулях приводов линейных выключателей и разъединителей, при неверном включении которых может быть подано напряжение на линию, где работают люди.

Плакат «Не открывать — работают люди» . Вывешивается на рулях вентилей воздушных магистралей выключателей и приводов, если при неверном открытии вентиля может быть пущен воздух высокого давления к выведенному в ремонт оборудованию, на котором работают люди.

Разрешающие плакаты используются только как переносные:

Плакат «Работать здесь» . Вывешивается на месте, отведенном для производства работ, в закрытом распредустройстве на открытой двери камеры либо на открытом сетчатом огораживании, либо конкретно на оборудовании (выключателе, трансформаторе и т. п.), в открытом распределительном устройстве в том месте, где персонал должен заходить в огражденное веревкой место (при работе на уровне земли).

Плакат «Влезать здесь» . Вывешивается на конструкции (колонне) открытого распредустройства, по которой обеспечен неопасный подъем персонала к месту работы, расположенному на высоте — на конструкциях.

Напоминающий плакат. Имеется только один переносный: «Заземлено». Он вывешивается на ручках либо рулях разъединителей, при неверном включении которых может быть подано напряжение на заземленное оборудование.

Все переносные плакаты, используемые на щитах управления, имеют уменьшенные размеры.

Какие бывают плакаты и знаки электробезопасности?

При ремонте, наладке либо же монтаже электроустановок очень принципиально применять особые плакаты и знаки электробезопасности. Они созданы для того, дабы запретить воплощение действий, связанных с включением либо же отключением аппаратов, которые в свою очередь применяются для подачи/отключения напряжения. Ординарными словами, различного рода таблички оповещают персонал о том, что на определенном участке ведутся работы, потому трогать кнопки, рубильники и автоматы категорически запрещено. Кроме этого, плакаты и знаки безопасности, используемые в электроустановках, могут применять для информирования о том, что человек приближается к объекту под напряжением, либо же для указания рабочего места. В этой статье мы разглядим, какие бывают виды плакатов и символов в электрике, где они используются и какие требования предъявляются к местам их установки.

Запрещающие

Итак, к запрещающим знакам и плакатам в электроустановках относятся следующие:

1. «Опасно! Электрическое поле! Без средств защиты проход запрещен.» Это плакат предупреждает о том, что в приближенной зоне не исключается вероятное опасное действие электрического поля, потому без электрозащитных средств идти в предстоящем направлении запрещено. Место установки – ОРУ при напряжении 330000 Вольт и выше. По правилам безопасности его устанавливают на высоте 1,8 метров на самом огораживании зоны, напряженность электрического поля которой превосходит отметку в 15000 Вольт на метр.
2. «Не включать. Работают люди.». Устанавливается на ключи и кнопки, которые управляют коммутационными аппаратами для того, дабы предупредить подачу питания. Если коммутационных аппаратов нет в схеме и при всем этом напряжение до 1 кВ, плакат необходимо повесить поблизости снятых предохранителей. Область использования – электроустановки до 1000 Вольт и выше.
3. «Не включать. Работают на лини». Предназначение и место установки, как и у предшествующего плаката. Область использования – воздушные и кабельные полосы, на которых осуществляются работы.
4. «Работа под напряжением. Повторно не включать.» . Область использования – ключи, которые управляют выключателями ВЛ. Этот запрещающий плакат необходимо вывешивать для того, дабы во время ремонтных работ на ВЛ никто вручную не включил питание.»

Весь это список плакатов относится к запрещающим и применяется в электроэнергетике. Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (инсталлируются 1 раз). Принципиальное требование – изготавливать знаки безопасности и плакаты необходимо из электроизоляционных материалов. Железные таблички допускается применять только в этом случае, если они неизменные и находятся на достаточном согласно требований расстоянии от частей, которые могут быть под напряжением.

Предупреждающие

Предупреждающие знаки и плакаты используются для информирования человека о приближении к участку, который находится под напряжением. К этому виду символов безопасности относятся:

Предписывающие

Данный тип плакатов и символов безопасности предназначен для того, дабы указать размещение места проведения работ в электрических установках, также неопасный подход к нему. В набор заходит:

Указывающие

Единственным указательным плакатом является «Заземлено», который показывает на то, что электроустановка заземлена, и подавать на нее напряжение воспрещается. Место установки – привод коммутационных устройств. Если используются сразу запрещающая и указательная табличка, последняя должна непременно вывешиваться на фронтальный план.

Вот мы и предоставили плакаты и знаки безопасности, используемые в электроустановках. Обращаем ваше внимание на то, что допускается наращивать размеры табличек при их установке на оборудование больших размеров. В данном случае повышение необходимо делать в отношении 2:1, 4:1 или даже 6:1. Получить дополнительную информацию о размерах вы сможете в СО 153-34.03.603-2003. Возлагаем надежды, сейчас вы понимаете, на какие виды разделяются плакаты и знаки в электрике, и какие условия использования у каждой систематизации.

В итоге советуем просмотреть видео, в каком рассказывается обо всех знаках безопасности:

Плакаты и знаки безопасности, используемые в электроустановках

В электроустановках плакаты и знаки безопасности нужно при­поменять для воспрещения деяния с коммутационными аппаратами, при неверном включении которых может быть подано напряжение на место работ, для предупреждения об угрозы приближения к токоведущим частям, находящимся под напряжением, либо разрешения определенных действий только при выполнении определенных требований безопасности труда и указания местопребывания разных объектов и устройств и т.п.

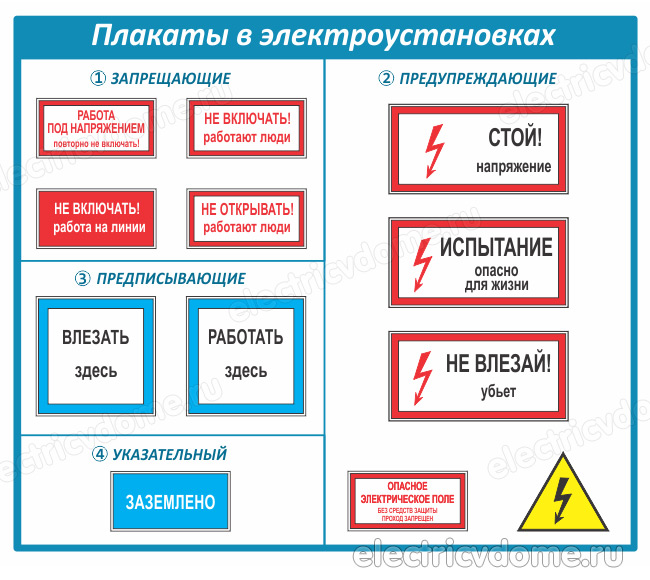

Плакаты и знаки безопасности, используемые в электроустановках, в согласовании с предназначением разделяются на четыре группы: преду­преждающие, запрещающие, предписывающие и указательные.

Предуп­реждающие плакаты предназначаются:

— для предупреждения об угрозы приближения к частям, находя­щимся под напряжением;

— для воспрещения работы с коммутационными аппаратами, при оши­бочном включении которых на оборудование, где работают люди, может быть подано напряжение;

— для указания места, приготовленного к работе, для напоминания о принятых мерах по обеспечению безопасности.

К предупреждающим плакатам и знакам относятся:

"Осторожно! Электрическое напряжение". Символ неизменный для пре­дупреждения об угрозы поражения электрическим током. Область при­менения — в электроустановках напряжением до и выше 1000 В электро­станций и подстанций. Укрепляется на наружной стороне входных дверей РУ (кроме дверей КРУ и КТП, расположенных в этих установ­ках); внешних дверей камер выключателей и трансформаторов; ограж­дений токоведущих частей, расположенных в производственных помеще­ниях; дверей щитов и сборок напряжением до 1000 В.

"Стой! Напряжение". Плакат переносной для предупреждения об угрозы поражения электрическим током. Применяется в электроустановках напряжением до и выше 1000 В электрических станций и подстанций. В ЗРУ вывешивают на временных огораживаниях токоведущих частей, нахо­дящихся под рабочим напряжением (когда снято неизменное огражде­ние); на временных огораживаниях в проходах, куда не следует входить; на неизменных огораживаниях камер, примыкающих с рабочим местом. В ОРУ вы­вешивают при работах, выполняемых с земли, на канатах и шнурах, ог­раждающих рабочее место; на конструкциях поблизости рабочего места на пути к наиблежайшим токоведущим частям, находящимся под напряжением.

"Испытание. Небезопасно для жизни". Плакат переносной для предупреж­дения об угрозы поражения электрическим током при проведении испытаний при завышенном напряжении. Вывешивают надписью нару­жу на оборудовании и огораживаниях токоведущих частей при подготовке рабочего места для проведения тесты завышенным напряжением.

"Не влезай. Уничтожит!" Плакат переносной для предупреждения об опа­сности подъема по конструкции, где может быть приближение к токоведу­щим частям, находящимся под напряжением. Плакат вывешивают в РУ на конструкциях, примыкающих с той, которая создана для подъема персонала к рабочему месту, расположенному на высоте.

Запрещающие плакаты называются:

"Не включать, работают люди". Плакат переносной для воспрещения подачи напряжения на рабочее место, созданное для использова­ния в электроустановках до и выше 1000 В. Плакат вывешивают на при­водах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (на автоматах, рубильниках, выключателях), при неверном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивают у снятых предохранителей.

"Не включать, работа на полосы". Плакат переносной для воспрещения подачи напряжения на линию, на которой работают люди, применяется в электроустановках до и выше 1000 В. Плакат вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при оши­бочном включении которых может быть подано напряжение на воздуш­ную либо кабельную линию, на которой работают люди.

"Не открывать, работают люди". Плакат переносной для запреще­ния подачи сжатого воздуха и газа. Применяется в электроустановках электрических станций и подстанций. Плакат вывешивают на вентилях и зад­вижках воздухопроводов к воздухосборникам и пневматическим приво­дам выключателей и разъединителей, при неверном открытии которых может быть подан сжатый воздух на работающих людей либо приведен в действие выключатель либо разъединитель, на котором работают люди; водородных, углекислотных и иных трубопроводов, при неверном вклю­чении которых может появиться опасность для работающих людей.

Плакаты предписывающие имеют наименования:

"Работать тут". Плакат переносной для указания рабочего места, используемый в электроустановках электрических станций и подстанций. Вывеши­вается в ЗРУ на месте работ, а в ОРУ (при наличии огораживаний рабочего места) — в месте прохода за огораживание;

"Влезать тут". Плакат переносной для указания неопасного пути подъема к рабочему месту, расположенному на высоте. Вывешивается на конструкциях либо стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту.

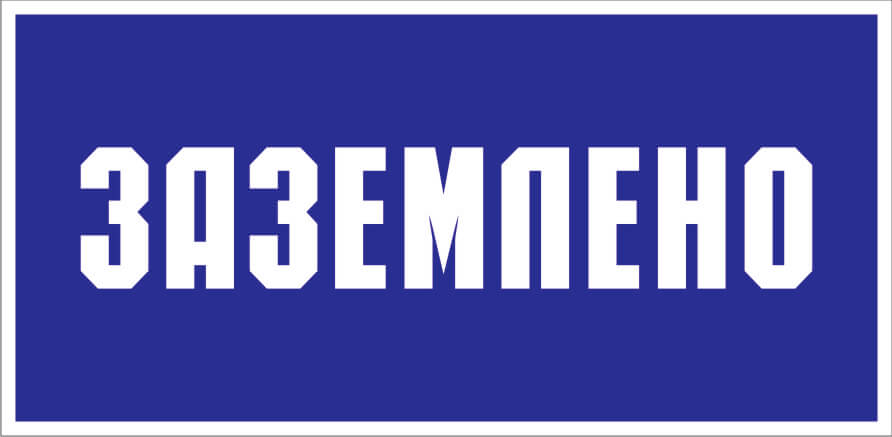

Указательный плакат имеет название "Заземлено". Плакат перенос­ной для указания недопустимости подачи напряжения на заземленный участок электроустановки. Применяется в электроустановках электростан­ций и подстанций. Вывешивают на приводах разъединителей, отделите­лей и выключателей нагрузки, при неверном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления ими.
