Красные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 10 и 5 мм.
200х100 и 100х50
Для воспрещения подачи напряжения на линию, на которой работают люди
Белоснежные буковкы на красном фоне. Кант белоснежный шириной 1,25 мм.
200х100 и 100х50
Для воспрещения подачи сжатого воздуха, газа
Красные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 5 мм.
Для воспрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ
Работа под напряжением.
Красные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 5 мм.
Знаки и плакаты предупреждающие
Для предупреждения об угрозы поражения электрическим током
По ГОСТ Р 12.4.026 (символ W08). Фон и кант желтоватый, каемка и стрела черные.
В электроустановках до и выше 1000 В электрических станций и подстанций. Укрепляется на наружной стороне входных дверей РУ (кроме дверей РУ и ТП, расположенных в этих устройствах); внешних дверей камер выключателей и трансформаторов; огораживаний токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В
Для предупреждения об угрозы поражения электрическим током
Для предупреждения об угрозы поражения электрическим током
Черные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 15 мм. Стрела красноватая по ГОСТ Р 12.4.026
В электроустановках до и выше 1000 В электрических станций и подстанций. В ЗРУ вывешивают на защитных временных огораживаниях токоведущих частей, находящихся под рабочим напряжением (когда снято неизменное огораживание); на временных огораживаниях, устанавливаемых в проходах, куда не следует входить; на неизменных огораживаниях камер, примыкающих с рабочим местом.
Для предупреждения об угрозы поражения электрическим током при проведении испытаний завышенным напряжением
Черные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 15 мм. Стрела красноватая по ГОСТ Р 12.4.026
Для предупреждения об угрозы подъема по конструкциям, при котором может быть приближение к токоведущим частям, находящимся под напряжением
Черные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм. Каемка красноватая шириной 15 мм. Стрела красноватая по ГОСТ Р 12.4.026
Для предупреждения об угрозы воздействия ЭП на персонал и воспрещения передвижения без средств защиты
Опасное электрическое поле без средств защиты
Красные буковкы на белоснежном фоне. Кант белоснежный шириной 1,25 мм Каемка красноватая шириной 10 мм.
В ОРУ напряжением 330 кВ и выше. Устанавливается на огораживаниях участков, на которых уровень ЭП выше допустимого:
— на маршрутах обхода ОРУ;
Плакаты предписывающие
Для указания рабочего места
Белоснежный квадрат стороной 200 либо 80 мм на синем фоне. Кант белоснежный шириной 1,25 мм. Буковкы черные снутри квадрата.
Для указания неопасного пути подъема к рабочему месту, расположенному на высоте
Плакат указательный
Для указания о недопустимости подачи напряжения на заземленный участок электроустановки
Белоснежные буковкы на синем фоне. Кант белоснежный шириной 1,25 мм
200х100 и 100х50
В электроустановках с крупногабаритным оборудованием размеры плакатов и символов разрешается наращивать в согласовании с ГОСТ Р 12.4.026.
Приложение N 10
к Аннотации по применению и испытанию средств защиты, применяемых в электроустановках
Список нормативных документов и муниципальных эталонов, требования которых учтены в " Аннотации по применению и испытанию средств защиты, применяемых в электроустановках"
Плакаты и знаки электробезопасности
Во время проведения работ с электроустановками и коммутационной аппаратурой производятся разные операции, представляющие опасность для здоровья и жизни обслуживающего персонала. Во избежание несанкционированного включения либо отключения электрического оборудования используются особые знаки электробезопасности, в каких отражается возможность либо невозможность тех либо других действий работников. Знаки делятся на разные категории и прежде всего предупреждают о вероятной угрозы при контактах с оборудованием, находящимся под напряжением в электроустановках.
Общие сведения о знаках электробезопасности
Плакаты и знаки электробезопасности делаются по установленным эталонам. Они созданы для применения в разных критериях и делятся на несколько категорий:
- Запрещающие. Данные плакаты воспрещают любые деяния с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они воспрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и поболее при напряженности электрического поля выше 5 кВ/м.
- Предупреждающие. Знаки электробезопасности этой категории предупреждают о вероятной угрозы в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
- Предписывающие. Разрешают выполнение каких-то действий, обусловленных определенными требованиями электробезопасности.
- Указывающие. Обозначают места расположения тех либо других объектов и устройств.
В согласовании с нравом и особенностями использования все графические изображения из области электробезопасности бывают неизменного либо переносного типа.
Для производства символов и плакатов применяются такие диэлектрические материалы, как гетинакс, полистирол, стеклопластик, текстолит, ПВХ и другие. В электроустановках с открытыми токоведущими частями воспрещается применять временные и переносные знаки, сделанные из токопроводящих материалов. Они могут применяться только в электроустановках, не связанных конкретно с токоведущими частями.
На железных либо бетонных поверхностях плакаты и знаки безопасности закрепляются с огромным трудом по техническим причинам. Потому их рекомендуется наносить через трафарет надлежащими красками либо наклеивать плакаты на базе самоклеющейся пленки. Используемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предусмотрены.
В критериях недостаточной видимости либо в темное время суток все применяемые знаки либо плакаты должны освещаться разными методами без конфигурации цветовой расцветки и других характеристик.
Обязанности электрика
Для того дабы лучше осознать предназначение каждой категории плакатов и символов, их необходимо разглядеть более тщательно. Их правильное и своевременное внедрение поможет уберечь персонал от злосчастных случае, дозволит сохранить жизнь и здоровье людей.
Плакаты запрещающего деяния

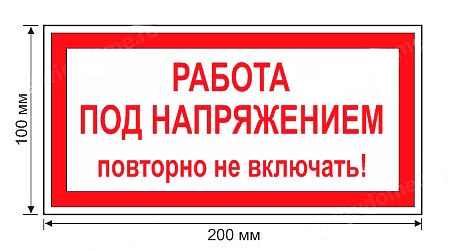

Символ «РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать» применяется для запрета повторного ручного включения выключателей воздушной полосы, после того как было выполнено их автоматическое отключение. Подобные деяния непременно согласовываются с управляющим работ.
Эти плакаты по электробезопасности должны быть вывешены на управляющие ключи, входящие в состав выключателей воздушных линий. Они вывешиваются при выполнении ремонтных работ под напряжением. Стандартный размер плаката составляет 100х500 мм, по периметру проходит каемка красного цвета шириной 5 мм. Буковкы надписи красного цвета нанесены на белоснежный фон.
Плакат «НЕ ВКЛЮЧАТЬ! Работают люди» является переносным. Он воспрещает подавать на линию напряжение во всех случаях. Вывешивается на кнопках, ключах и приводах управления коммутационной аппаратурой. При ее включении напряжение непременно попадет на линию, потому делать этого нельзя ни при каких обстоятельствах. Данные плакаты применяются в электроустановках напряжением не только лишь до 1000 вольт, но и выше этого значения.
Размеры плаката стандартные – 100х200 мм, с каемкой по периметру шириной 5 мм. В надписи применяются красные буковкы на фоне белоснежного цвета.

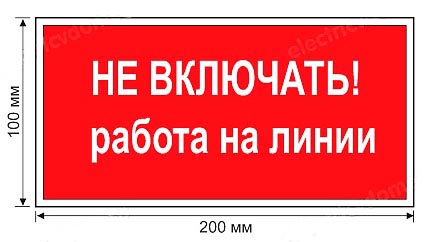

Переносной плакат «НЕ ВКЛЮЧАТЬ! работа на линии» воспрещает подачу напряжения на линию. Он также вывешивается на управляющих элементах коммутационной аппаратуры электрощитов, при включении которых на линию может быть подано напряжение. Надпись наносится белоснежными знаками на красном фоне без каемки. Габаритные размеры стандартные – 100х200 мм.

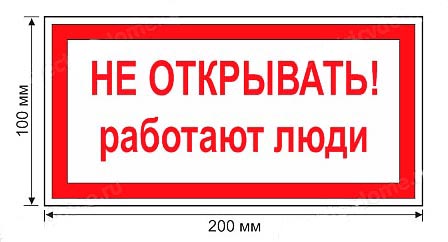

Запрещающие знаки «НЕ ОТКРЫВАТЬ работают люди» также являются переносными. Их вывешивают на вентили и задвижки, перекрывающие подачу воздуха к коммутационной аппаратуре пневматического деяния. Ошибка при открытии этих устройств может послужить толчком к включению оборудования, на котором производятся работы. Этот символ применяется и для газовых баллонов, также водородных либо кислородных трубопроводов, при открытии которых рабочие могут получить травмы с суровыми негативными последствиями. Размеры знака стандартные, по периметру нанесена каемка красного цвета.
Предупреждающие знаки и плакаты
Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации посодействуют предупреждающие знаки и плакаты, устанавливаемые около потенциально небезопасных объектов.
