Процесс установки всех осветительных приборов состоит из 2-ух частей: крепежа и подключения электричества. В этой статье мы поведаем, как повесить люстру и верно подсоединить к ней нужные провода.
Сейчас в продаже можно отыскать самые различные осветительные приборы, которые подсоединяются конкретно к электрической сети и врубаются при помощи отдельного выключателя. Но, независимо от конструкции, принцип их установки один. Все, что для этого нужно, — соблюдение правил техники безопасности и определенной последовательности действий.
Сходу необходимо отметить, что люстры вешаются на особый крюк, который выходит из потолка. Этот шаг особенной трудности вызывать не должен, потому более тщательно необходимо поведать о подсоединении к электричеству.
Поначалу направьте внимание на выключатель. При его подключении учтите, что к выключателю должно идти три провода. Какой-то из них является фазным и идет из раздаточной коробки. Что все-таки касается 2-ух других, то они идут на потолок к люстре. Обычно провод фазы карий, синий провод — это ноль, а желтоватый — земля. Дабы верно повесить люстру, нужно учесть, что в выключателе не может быть нуля, а его провод идет на потолок в коробку распайки.
Три провода нужно распределить по клеммам выключателя и таким макаром подсоединить его. Дальше следует бросить выключатель включенным, другими словами установить переключатели в позицию «ВКЛ». Это нужно для того, дабы просто можно было найти фазы на проводах, которые выходят из потолка. Необходимо отметить, что многие нередко пропускают этот пункт, и в итоге отсутствует возможность применять отвертку-индикатор. Но если у вас есть вольтметр, то еще лучше применять его для определения фаз, так как работать с напряжением очень небезопасно.
После того как мы узнали фазы (посреди проводов на потолке их должно быть две, а 3-ий провод — ноль), перебегаем конкретно к светильнику. Из самой люстры также должно выходить три провода: синий, желтоватый и карий. Синие и карие провода идут парой от каждой лампочки на люстре, а все концы этих проводов соединены в один, другими словами синие образуют синий провод, а карие — карий. Желтоватый провод является заземлением.
Дабы повесить люстру, также нужно учесть тип применяемого выключателя. Если он имеет одну кнопку и вы желаете, дабы одним нажатием зажигались все лампочки (одной фазы), нужно карий провод подсоединить к фазе на потолке, а синий — к нулю. Что все-таки касается третьего желтоватого провода, то его следует подсоединить к крюку, на который вешается люстра.
Если же вы приняли решение установить двухклавишный выключатель и желаете, дабы с помощью нажатия на одну кнопку зажигалась одна часть лампочек, а при нажатии 2-ой — другая часть, синие провода будет нужно разъединить. К примеру, если у вас люстра с 4-мя плафонами, этот провод следует разбить по два и соединить попарно, карий бросить единым, а желтоватый подсоединить к втулке. Поэтому, синие провода подключаем к фазам, а карий — к нулю.
В итоге необходимо отметить, что провода нужно изолировать очень кропотливо и ни при каких обстоятельствах не надо жалеть изоляционной ленты. Таким макаром вы обезопасите себя и всех, кто проживает в квартире, от ненадобных заморочек с электричеством.
В этом случае если вы не убеждены, что можете верно повесить люстру и подключить ее, безотступно советуем обратиться к проф электрикам, так как работа с электричеством просит определенных познаний и опыта.
Цветовая маркировка проводов по ГОСТ
Сейчас установка проводки немыслим без использования проводников в цветной изоляции. Цветовая маркировка – не дань моде и не рекламный ход производителя, который, как кому-то может показаться, вожделеет ярко преподнести свою продукцию.
По сути это острая необходимость. Во-1-х, цветовая маркировка позволяет указать предназначение каждого проводника в той либо другой группе для облегчения их коммутации. Во-2-х, существенно понижается возможность возникновения ошибки в процессе монтажа проводов и, как следствие, появление недлинного замыкания во время пробного включения либо поражение электрическим током в процессе обслуживания и ремонта сетей.
Определенные цвета выбраны не случаем. Все обилие расцветок сведено к одному эталону – ПУЭ. В них обозначено, что жилы проводов следует идентифицировать по цветовым либо буквенно-цифровым обозначениям.
В пределах этой публикации будет рассмотрена цветовая маркировка проводов. С принятием одного эталона цветовой идентификации электрических проводников существенно облегчилась работа по их коммутации. Любая жила, имеющая определенное предназначение, обозначается уникальным цветом: карим, сероватым, желтоватым, зеленоватым, синим и т. д.
Цветовая маркировка обычно осуществляется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, зачем используются цветные термоусадочные трубки (кембрики) либо цветная изолента.
Разглядим, как выполнена цветовая маркировка проводов в сети трехфазного, однофазового и неизменного тока.
Цвет проводов и шин при переменном трехфазном токе

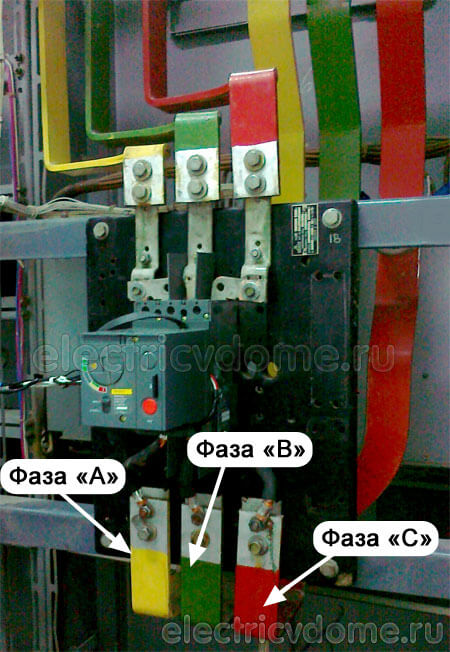

В трехфазных сетях шины и высоковольтные ввода трансформаторов на электростанциях и подстанциях расцветка осуществляется следующим образом: желтоватым цветом окрашиваются провода и шины с фазой "A", зеленоватым с фазой "B", а красным с фазой "C".
Сеть неизменного тока — какой цвет проводов плюс и минус
Кроме сетей переменного тока в народном хозяйстве применяются цепи неизменного тока, которые находят использование в следующих областях:
- в индустрии, строительстве, складировании материалов (погрузочная техника, электротележки, электрические краны);
- в электрифицированном транспорте (трамваях, троллейбусах, электровозах, теплоходах, карьерных самосвалах);
- на электрических подстанциях (для питания автоматики и оперативных цепей защит).
В сети неизменного тока применяется только два провода. В таких сетях нет фазного либо нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-).
По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник (М) обозначается голубым цветом.
Если двухпроводная электрическая сеть неизменного тока сотворена методом ответвления от трехпроводной цепи неизменного тока, то положительный проводник двухпроводной сети обозначают этим же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.
Цвета проводов фаза ноль земля в проводке
Для прокладки электрических сетей переменного тока используются многожильные провода в разноцветной изоляции, что существенно упрощает монтажные работы и исключает неурядицу.
Обозначение проводов по цвету в особенности животрепещуще, когда разводку делает один человек, а последующим обслуживанием либо ремонтом будет заниматься другой. По другому последнему придется повсевременно находить то «фазу», то «ноль» с помощью пробника.
Кто работал со старенькой проводкой, тот знает, как это иногда наскучивает. Ведь ранее изоляция применяемого в быту электрического кабеля была одноцветной – белоснежной либо темной.
Со времен СССР цветовая маркировка электрической проводки прошла ряд изменений, пока не был выработан определенный эталон. Сейчас каждый цвет токоведущего проводника определяет свое предназначение в кабеле.
В наше время Нормативным документом, регулирующим цветовую маркировку изолированных либо неизолированных проводников — является ПУЭ 7, где в согласовании с ГОСТ Р 50462 "Идентификация проводников по цветам либо цифровым обозначениям" должны быть применены только определенные цвета и обозначения.
Основной задачей маркировки проводки является быстрота и легкость определения предназначения проводников по всей длине, что и является одним из главных требований ПУЭ.
Разглядим, какую расцветку сейчас обязаны иметь проводники в электроустановках переменного тока напряжением до 1000В и с глухозаземленной нейтралью (к этой категории относится большая часть административных построек и жилых домов).
Цвет нулевого защитного и нулевого рабочего проводников

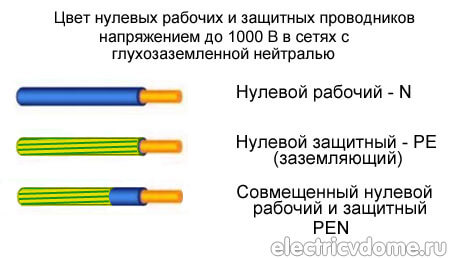

Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные либо поперечные полосы. Такая композиция цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных).
Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Типично, что ГОСТ сейчас допускает и обратный вариант расцветки – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения).
Проще говоря, обозначение нулевых проводов по цвету должно быть:
- 1) нулевой рабочий (N) – голубой цвет;
- 2) нулевой защитный (PE) – желто-зеленый цвет;
- 3) совмещенный (PEN) — желто-зеленый на концах голубые метки.
Цвета фазных проводов

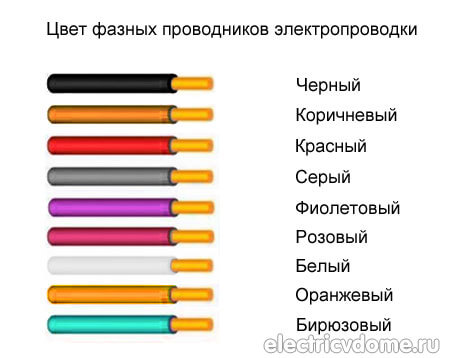

В согласовании с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, карему, красному, сероватому, фиолетовому, розовому, белоснежному, оранжевому, бирюзовому.
Однофазовая электрическая цепь может быть сотворена методом ответвления от трехфазной сети. В данном случае фазный провод однофазовой цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен.
Цветовая маркировка проводов должна производиться таким макаром, дабы цвет фазного проводника не совпадал с раскраской N-, PE- либо PEN-проводника. При использовании немаркированного кабеля цветные метки ставят на его конце (в месте соединения). В данном случае для обозначения применяется цветная термоусадочная трубка (кембрик) либо цветная изолента.
Дабы освободить себя от излишней работы в виде оставления меток с помощью изоленты либо трубок, довольно перед покупкой электрокабеля верно обусловиться с цветовой маркировкой изоляции. Следует также получать его в подходящем количестве, дабы обеспечить одинаковую маркировку разводки по всей квартире либо по всему дому.
Если кабель уже проложен как нанести маркировку
Очень нередко приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообщем гласить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недочету, приходится растрачивать время. Как быть в таком случае? Не создавать же подключение заного.
К огорчению, даже сейчас некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Тем самым другим спецам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится находить «фазу» и «ноль» с помощью пробника.
Если нет способности приобрести проводники подходящего цвета, подходят кабели хоть какой раскраски. Главное, дабы концы жил были верно помечены с помощью термоусадочных трубок либо цветной изоленты.
| В согласовании с правилами допускается делать цветовую маркировку не по всей длине, а исключительно в местах присоединения к шинам, другими словами на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой либо надеть на концы кабеля термоусадочную трубку. |
Очевидно, нет необходимости поменять существующую маркировку проводников, установка которых проводился по старенькому ГОСТу. Но сейчас при вводе в эксплуатацию электроустановок следует применять только новые правила.
Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и бдительности. Будьте аккуратны!
