Земля в качестве нулевого провода

Неважно какая электроустановка должна быть заземлена. Это требование Правил устройства электроустановок (ПУЭ) идиентично распространяется на электроприборы с железным и пластмассовым корпусом, устройства подключения и коммутации: распределительные и вводные щитки, розетки, выключатели.

Зачем нужно заземление

Если энергоснабжение в помещении скооперировано в согласовании с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: греется биметаллическая пластинка, происходит ее деформация, и контакты автомата механически размыкаются.

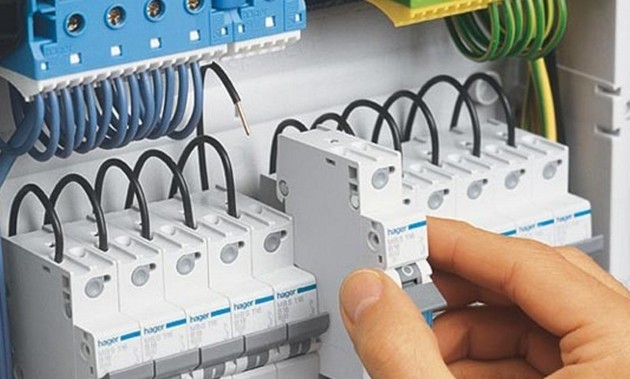

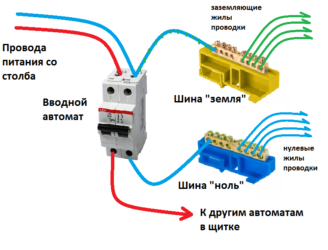

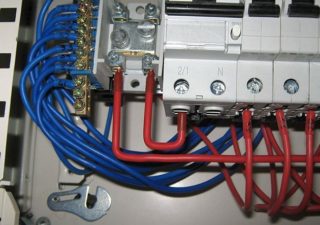

Принципиально! Конкретно для этого, автоматы инсталлируются в разрыв фазного проводника. Нулевая шина может быть подключена впрямую.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (либо вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. Другими словами шина заземления имеет электрический контакт с грунтом. Сразу, неважно какая установка, вырабатывающая либо распределяющая электрический ток, соединена нулевым проводом с той же землей.

Мы с вами рассматриваем однофазовые сети, в каких для питания применяются две полосы: ноль и фаза. Трехфазные системы в быту используются изредка, потому познание этих систем нужно только экспертам.

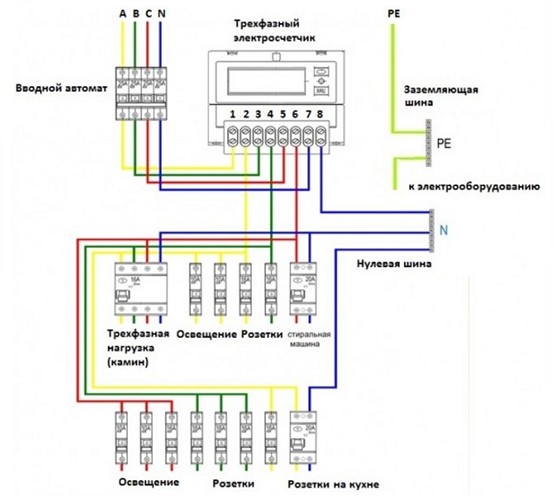

Даже если к для вас в дом заведено три фазы (такое встречается в личном секторе), для конечного употребления все равно применяется два провода: ноль и фаза.

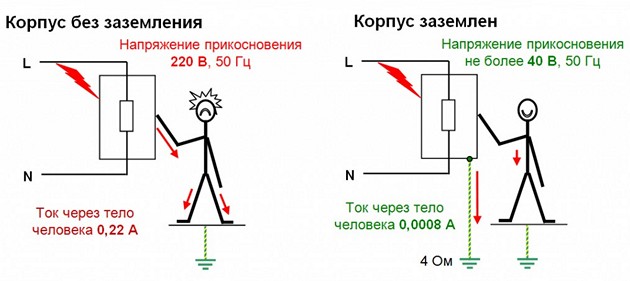

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), в особенности с железным корпусом, произошла утечка фазы. Другими словами, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Не считая того, сопротивление в точке касания маленькое, вследствие чего произойдет моментальный нагрев провода, и возгорание электроприбора.

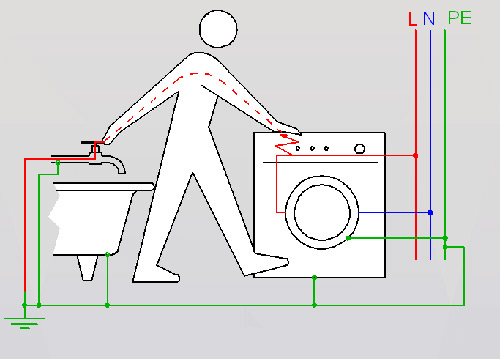

Если ваш бойлер заземлен, электрический ток потечет по пути меньшего сопротивления, другими словами по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно вырастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, вещественный вред не будет нанесен.

Если вы имеете поверхностные познания устройства электроустановок, появляется вопрос: а для чего необходимо заземление, если то же самое произойдет между фазным и нулевым проводом? И фактически, чем отличается заземление от зануления?

Разберем ситуацию со схемами

Исходя из убеждений протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое куцее замыкание, и сработает отключение защитного автомата. Очевидно, (при условии правильного подключения: розетка обязана иметь 3-ий земельный контакт, как и электроприёмник. По этой причине, электрики, нарушая требования Правил устройства электроустановок, нередко разводят земельную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по некий причине разорван:

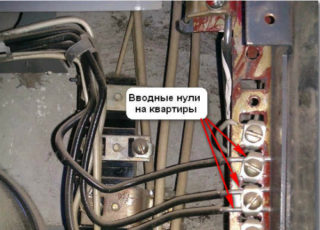

• утрата контакта из-за коррозии (в старенькых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к огорчению, тоже не уникальность);
• несанкционированное вмешательство доморощенного «электрика»;

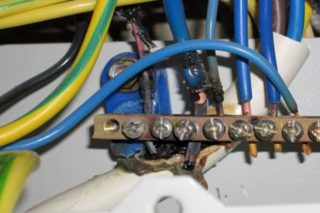

• трагедия на подстанции (может быть отключение только нулевой шины).

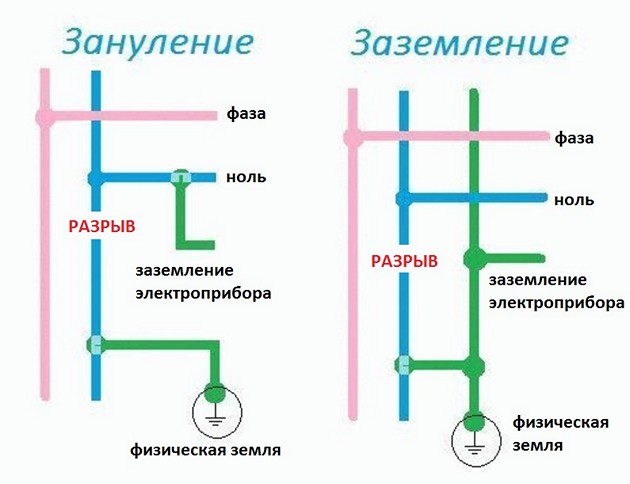

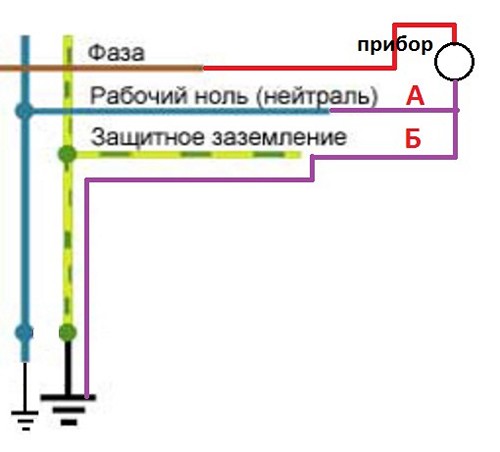

На схеме это смотрится следующим образом:

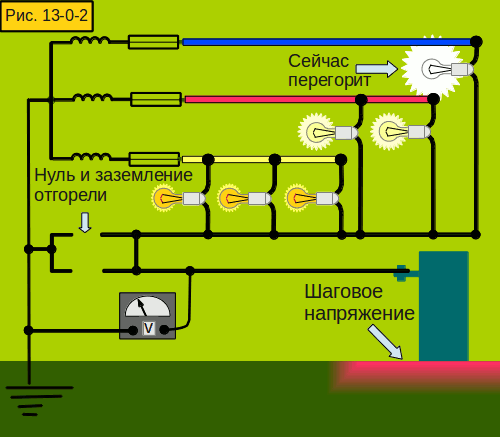

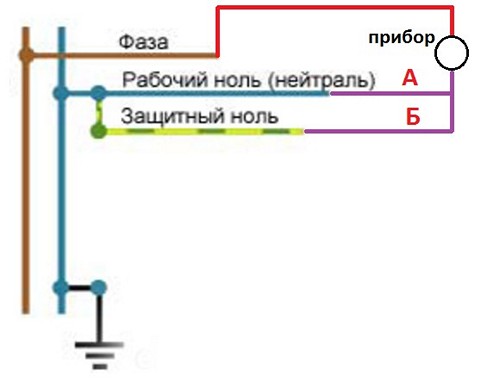

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Не считая того, свободная фаза без нагрузки может сделать потенциал, равный входному напряжению на наиблежайшей подстанции. Обычно это 600 вольт. Можно представить, какой вред будет нанесен включенному в этот момент электрическому оборудованию. При всем этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы сразу коснетесь фазы (пробой на корпус электроустановки), и железного предмета, имеющего физическую связь с грунтом (водопроводный кран либо батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

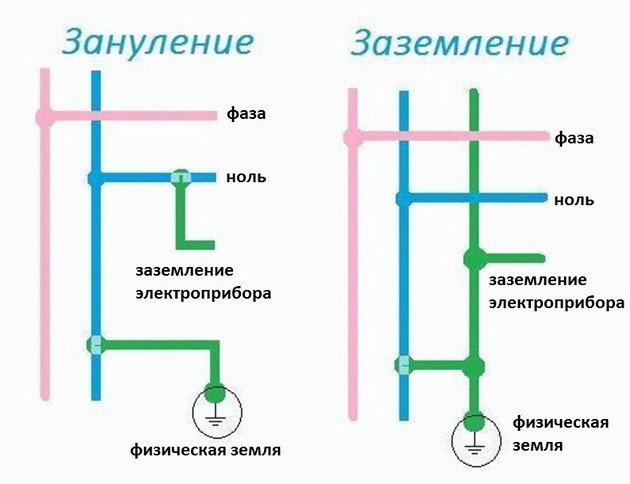

А сейчас поглядим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни в коем случае: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Сейчас поглядим, что произойдет с электроустановками. Максимум вреда — это перегоревшая лампа накаливания, наиблежайшая к вводному щитку. При этом проблема произойдет только в случае увеличения напряжения на фазном проводе. Сила тока вырастет (согласно закону Ома), сработает автомат защиты, и может быть, другие электроприборы не пострадают.

Конкретно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть скооперировано независимо друг от друга, при помощи различных линий.

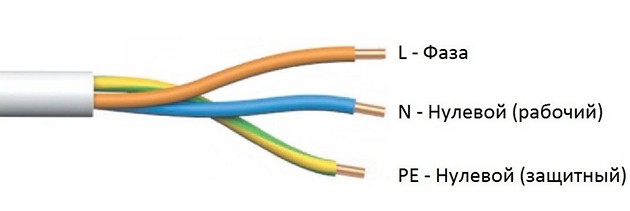

Для справки: Обычно применяется цветовая маркировка проводов:

1. Фаза — кофейного либо белоснежного цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилище современной постройки, означает зануление и заземление выполнено согласно Правилам устройства электроустановок. Это просто проверить, взглянув на вводной кабель в щитке. Не считая того, вы сами сможете проверить корректность подключения.

Как отличить рабочий ноль и защитное заземление

Очевидно, инспектировать сопротивление между «нулевым» и «земляным» проводами не следует, в особенности если энергосистема под напряжением. В общую щитовую вас тоже никто не пустит. Потому, инспектировать корректность разведения нуля и земли, будем при помощи мультиметра (бытового тестера).

Так как точки ввода заземляющих устройств (ноль на подстанции и шина заземления в доме) находятся на удалении друг от друга, между ними есть определенное сопротивление. Грунт, даже мокроватый, не является безупречным проводником. Если организовать электрическую цепь без нагрузки, мы увидим разницу в потенциалах.

Подключаем измерительный устройство к фазному контакту и рабочему нолю. На схеме это будет цепь «А». Закрепляем значение.

Сразу подключаем тестер к фазному проводу и контакту защитного ноля. На схеме это цепь «Б». Различия в потенциале нет: устройство зафиксирует однообразное значение напряжения. Почему так вышло? При объединении рабочего и защитного ноля, ток в обоих вариантах измерения, практически протекает по одному и тому же проводу. Сопротивление не изменяется, утрат нет, падения напряжения не происходит.

Если ваши результаты измерения проявили однообразное напряжение – проводка подключена с нарушениями Правил устройства электроустановок.

Что произойдет при разнесенном рабочем ноле и защитном заземлении?

При подключении устройства к фазе и нолю, падения напряжения фактически нет (на схеме это цепь «А»). Вы увидите действительное значение рабочего напряжения в сети. Подключив тестер к фазному проводу и защитному заземлению, вы замеряете потенциал в длинноватой цепи. Дабы замкнуть круг, электрический ток (на схеме цепь «Б») проходит по реальному грунту между точками физических контактов «земли». Беря во внимание сопротивление грунта, произойдет падение напряжения от 5% до 10%. Устройство покажет более низкое напряжение.

Это гласит о том, что ваша проводка организована верно, у вас имеется истинное разнесенное защитное заземление. При наличии верно подобранных автоматов, электрическое оборудование и юзеры накрепко защищены.

Мы разобрались, в чем разница между заземлением и занулением. Полезность от правильной организации электроснабжения явна.

Как быть, если у вас на дому вообщем не предвидено защитное заземление

Понятное дело, при проведении полгого ремонта, электрики поменяют проводку в согласовании с Правилами устройства электроустановок. Как минимум, в вашем вводном щитке появится три независящих провода: фаза, рабочий ноль и защитное заземление. Остается только поменять проводку в розеточной сети.

Но полный ремонт может быть выполнен через пару лет, а вы уже сейчас пользуетесь бойлером и стиральной машинкой без заземления, либо того ужаснее — с защитным занулением. Выход один: организовывать заземление без помощи других. Если вы живете в личном доме — техно сторона вопроса значительно упрощается. А вот для многоэтажек, цена и сложность работ находится в зависимости от этажа.

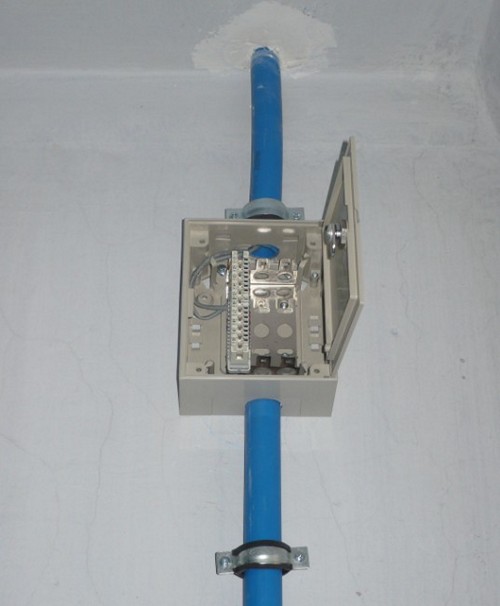

Как вариант — организовать вскладчину с соседями шину заземления, с распаячными коробками на каждой лестничной клеточке.

Шина должна быть неразъемной до самого ввода в грунт. Поблизости фундамента, лучше не в дорожном покрытии, а на клумбе, организуется контур заземления согласно Правилам устройства электроустановок. Каждый жилец подъезда может подключится общей шине и завести «землю» в квартиру. Дальше есть два варианта:

1. Организовать контактную группу заземления в распределительном щитке, и поменять всю проводку на трехжильную.
2. Снутри плинтуса, протянуть земельный кабель под каждую розетку, и завести его в монтажные коробки.

При любом методе, вы защитите и свои электроприборы, и главное — свое здоровье.

Принципиально! Как нельзя организовывать защитное заземление

То, что «землю» нельзя брать из рабочего ноля, понятно из нашего материала. Есть любители заземлиться на трубы водоснабжения либо отопления. На теоретическом уровне – железная труба имеет связь с грунтом. На практике, по стояку могут быть вставки из полипропиленовых труб, и никакого контакта с «реальной землей» нет.

Не считая того, что вы не получаете надежного заземления, ставятся под удар соседи, которые могут получить удар током, просто взявшись за батарею отопления.

Заземление и нулевой провод: как отличить

В процессе монтажа электрической сети в квартире либо в доме вы безизбежно столкнётесь с вопросом что такое нулевой провод и заземление и в чем их отличие? Ведь без точного осознания данного вопроса смонтировать электрическую сеть, стопроцентно отвечающую нормам ПУЭ (Правила устройства электроустановок) довольно трудно. Потому в нашей статье мы попытаемся разобраться с данным вопросом и приведем главные правила монтажа этих цепей.

Что такое заземление и нейтральный провод

Сначала давайте разберемся, что такое нулевой и что такое защитный провод, в чем их отличия и в чем назначение? Исходя из этого нам проще будет осознавать правила их подключения и те требования которые к ним предъявляет ПУЭ.

Что такое нулевой провод

Сначала остановимся на нулевом либо как его еще именуют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора.

Что такое нулевой провод?

• Если же гласить обычным языком и откинуть некоторые не настолько принципиальные для нас аспекты, то нулевой провод — это проводник, соединенный с заземленной частью трансформатора либо генератора от которого вы получаете питание.
• В однофазовой сети, которая применяется у нас фактически во всех личных домовладениях и квартирах, для работы электроустановок непременно нужен фазный и нулевой провод. Нулевой провод на самом деле конкретно соединен с землей и в эталоне имеет нулевой потенциал. Другими словами напряжения на нем нет.

Направьте внимание! Напряжения на нулевом проводе нет если он соединен с землей. Если эта связь по какой-нибудь причине нарушена, то во время работы электроустановки он оказывается под напряжением равном фазному. Другими словами для однофазовой сети равном 220В.

• На схемах нулевой провод обозначается эмблемой «N». Древняя русская аннотация рекомендовала использовать обозначение «0» и его еще можно повстречать на некоторых схемах. А сам провод согласно п.1.1.30 ПУЭ должен быть выполнен проводом синего цвета.

Что такое заземление?

Заземление либо защитный проводник согласно п. 1.7.34 ПУЭ предназначен только для целей электробезопасности. В обычных критериях он не находится под напряжением и играет роль проводника исключительно в случаях нарушения изоляции фазного либо нулевого проводника. При всем этом на самой электроустановке он понижает потенциал до безлопастного.

Для чего необходимо заземление?

• Если гласить обычным языком, то заземление нужно лишь на случай поломки. К примеру, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как лишний потенциал через заземление уйдет в землю.
• Заземление может производиться по различным схемам зависимо от ваших способностей и схемы питающей сети. Данный вопрос мы разглядим ниже.
• Защитный проводник на схемах принято обозначать знаками «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
• На некоторых схемах вы сможете повстречать обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы побеседуем чуток ниже. Цвет такового провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.

Схемы подключения нейтрального провода и заземления

Сейчас вы понимаете как отличить нулевой провод от заземления и осознаете, что и то и это является соединением с землей. Сейчас можно разглядеть вероятные схемы подключения нейтрального провода и заземления. Они все верно обсуждены в п.1.7.3 ПУЭ. Мы разглядим только схемы с глухозаземленной нейтралью которые используются в наших электрических сетях.

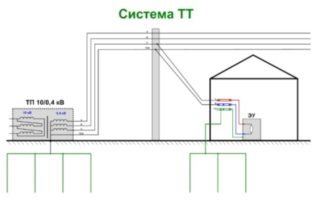

На рисунке представлена система ТТ

• Сначала разглядим систему ТТ в какой нейтральный провод подключен к заземлению трансформатора, а заземление к независящему источнику. Этот способ применяется очень изредка, ну и стоимость монтажа таковой системы является более высочайшей.
• Существенно почаще применяются системы типа ТN в каких применяются PEN проводники. Другими словами на всем протяжении либо на отдельных участках нулевой и защитный проводники проложены одним проводом, или подключаются к одной точке заземления.

• Более хорошей в этом случае в вопросах электробезопасности является система TN-S. В ней нулевой и защитный проводники подключены к единой точке заземления, но на всей протяженности выполнены отдельными проводниками.

• Существенно почаще можно повстречать систему TN-C, которую довольно легко воплотить своими руками. В ней нейтральный провод и заземление выполнены одним проводом по всей длине. Но это менее неопасный вариант исходя из убеждений электробезопасности.

• И последним вероятным вариантом является система TN-C-S. Как понятно из наименования она совмещает внутри себя две прошлые системы. Другими словами на одном участке выполнена совместная прокладка нейтрали и заземления, а на втором участке они разбиты.

Правила подключения нейтрального провода и заземления

Зная вероятные схемы подключения заземления и нулевого провода можно гласить о правилах и требованиях к их подключению. Ведь они хоть и не существенно, но разняться. Не считая того, мы возлагаем надежды, что объясним распространенный вопрос для чего заземлять нулевой провод.

• Сначала побеседуем о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться исключительно в исключительных случаях, когда не одна из систем TN не может обеспечить подабающий уровень защиты.

Направьте внимание! При использовании системы ТТ непременно использование автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.

• Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание либо в электроустановку они обязаны иметь повторное заземление. Давайте разберемся для чего это нужно.
• В системе TN как мы уже знаем, нулевой и защитный проводники устанавливаются одним проводом. В случае обрыва этого совместного провода выходит, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
• Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора либо даже лампочки нулевой провод оказывается под фазным напряжением.
• Но для системы TN нулевой и фазный провод отчасти либо на сто процентов объединены. Другими словами провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрического оборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.

Для чего делать повторное заземление?

• Конкретно исходя из этих суждений повторное заземление нулевого провода по ПУЭ для систем TN непременно. Ведь такое повторное заземление понижает риск схожих случаев. А если оно выполнено у всех электропотребителей, то возможность схожих случаев становится еще ниже.
• Не считая того, нормы ПУЭ в высотных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
• Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети с помощью воздушной полосы. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
• Для таких потребителей нормируется не только лишь сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, также сечению и толщине. Ведь на воздушных линиях обрыв 1-го провода существенно более возможно.

Вывод

Видите ли вопрос правильного выполнения заземления и монтажа нулевого провода довольно многогранен. Мы уделили внимание только главным нюансам и попробовали объяснить предназначение данных проводников. Более детализированную информацию по поводу монтажу заземления, зануления и контуров заземления вы сможете получить в следующих статьях на нашем веб-сайте, также на видео.

Виды и режимы работы нулевого провода — что же все-таки это такое

Для выравнивания напряжения по фазам электроустановок применяется нулевой провод. Он нужен для предотвращения воспламенений устройств и пожаров. Кабель является частью нейтрали – общей точки генераторной либо трансформаторной обмотки, соединенной, как звезда. Существует два типа проводника – рабочий N и защитный PE.

Что такое нулевой провод

При работе с электричеством принципиально осознать, что такое рабочий и защитный нулевой провод. В первом случае он сглаживает напряжение по фазе, во 2-м – защищает зануление. Юзеры неверно считают, что нейтральный проводник является только заземлением. Его основная функция – соединение нейтралей установок в трехфазной цепи.

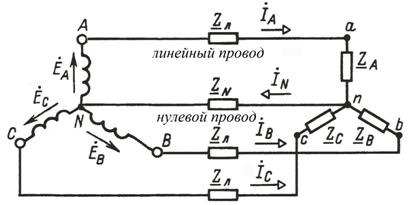

При подаче различной нагрузки на каждую из фаз происходит смещение нейтрали – симметрия напряжений нарушается. Одним потребителям подается завышенное напряжение, другие получают пониженное. При низком напряжении электроприборы работают со сбоями, при высочайшем – подвергаются перегрузке и загораются. Задачка нуля – уравнять завышенные и пониженные характеристики, обеспечив баланс электросети.

В ПУЭ установлена раскраска нулевого провода – голубая, которая соответствует европейским эталонам.

Механизм работы

В новостройках и домах старенькой застройки схема передачи энергии принципно отличаются. Электросеть новостроек сконструирована по принципу TN-S:

• электричество поступает от трансформаторов со вторичной обмоткой, соединенной по типу «звезда» (провода, сходящиеся в нулевой точке);
• 2-ая часть концов кабелей отводится к клеммам А, В, С, также соединенных в нулевой точке, и подключается по заземляющему контуру к подстанции;
• высоковольтный провод с нулевым сопротивлением делится на защитный РЕ (желто-зеленый) и рабочий N (голубой).

В общем распредщитке новостройки подводятся 3 фазы, защитный проводник и нейтральный провод.

Дома старенькой застройки не имеют защитной проводки. Там реализована устаревшая четырехпроводная система TN-C:

• нулевой заземленный проводник находится в распределительной коробке;
• фаза и ноль от трансформатора подкинута к зданию через подземные либо надземные высоковольтные кабели;
• провода соединяются в щитке ввода, образуя трехфазную систему с рабочим напряжением 220 либо 380 В;
• от щитка осуществляется разводка проводки на квартиры и подъезды;
• потребители получают электроэнергию от проводов одной из фаз через сеть с напряжением 220 В;
• разница в нагрузке устраняется за счет подвода нулевого N-провода.

Схемы подключения старенькых домов к электросети являются устаревшими и опасными.

Режимы работы

Есть следующие режимы нейтрали электрических сетей:

• глухозаземленный (сети на 380 вольт– 110 киловольт) – потенциалы нейтрали и земли одинаковы;
• изолированный (сети на 6, 10 и 35 киловольт) – между нейтралью и землей наблюдаются малозначительные утечки тока;
• часть электросети с маленьким импедансом сопротивления и сопротивлением земли.

Используют нейтральный провод для предупреждения аварийных скачков напряжений по фазе, с целью релейной защиты от замыканий фазы на землю, также для обеспечения надежности работы электроприборов.

Чем небезопасно повреждение нулевого провода

Ноль повреждается при механических воздействиях, маленьких замыканиях, плохом подключении либо в итоге старости проводки. Обрыв нейтрали:

• PEN-проводник в кабеле питания – остается один заземляющий контур, который зрительно не приметно;
• сгорание проводника в распредщитке – фазные проводники перекашиваются, показатель напряжения возрастает до 380 В;
• обрыв в щитке квартиры – в розетках остается 2-ая фаза, домашняя техника от них не запитывается.

Повреждение нейтрали исключает равность потенциалов сетей с различной нагрузкой, в итоге чего может сгореть домашняя техника. Изоляция в таких случаях пробивается. В древнем жилом фонде со схемой подключения TN-C (нуль – защитный проводник) при поломках есть опасности поражения током. В новостройках повреждения нуля приводит к тому, что при касании к технике чувствуются легкие разряды тока.

Разряды тока от прикосновений к корпусу оборудования также свидетельствуют о его неисправности.

Реакция электроприборов на обрыв нуля

При обрыве нуля на фазу с огромным количеством потребителей возрастает нагрузка. Напряжение при всем этом понижается. На фазе с наименьшим числом потребителей наблюдается резкое увеличение напряжения. Электроприборы могут:

• работать со сбоями;
• ломаться либо сгорать при подключении к сети;
• биться током, если не производилось заземление.

Последствием повреждений нейтрали является выход из строя дорогостоящего оборудования с чувствительностью к колебаниями сети. Дабы убрать электроопасность, нужна поставить личный щиток с ограничителем напряжения. При перепадах он стремительно выключит питание.

Задачи и предназначение нулевого провода

Монтажная роль жильного нейтрального провода – соединение зануленных частей электрических установок с нейтралью глухого заземления. Практически он уравнивает разницу потенциалов фаз, отводит токи от участков с замыканием проводки, предутверждает травматизм и умеренно распределяет нагрузку по всем квартирам.

Система подводки по типу «звезды» имеет векторные характеристики, схожие подстанции трансформатора. Соединение является надежным, но только при условии свойства проводов и соблюдения правил их соединения.

Повторное заземление

Повторным заземлением нулевого проводника является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления врубается понижение силы напряжения в нулевом проводе и электроприёмниках, которые были занулены относительно грунта. Это свойство целенаправлено в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических устройств.

Дабы выполнить повторное подключение, нужно провести непрерывную нейтраль от щитка до нулевых проводников. В критериях многоэтажек для повторного заземления используют разные системы.

Трансформаторная нейтраль в электрике заземляется, а доступная часть присоединяются к ней через нулевые защитные проводники. В обычном режиме электроприемник под напряжением не находится. Система TN бывает:

• TN-S – защитный и нулевой проводник делятся по протяженности всей магистрали;
• TN-C-S – функции проводов РЕ и N совмещаются в одном части проводника, выведенного от трансформатора.

Если коммуникации подключаются в личном доме, применяются естественные заземлители – железные штыри в грунте. Нормативные документы не советуют использовать естественные проводники, так как нереально высчитать сопротивление, которое дает почва при растекании тока.

Заземление в домах, построенных до середины 90-х, для которой употреблялся четырехпроводной метод – 3 фазы и 1 нуль. Защитную и рабочую функции нейтрали делает общий проводник в протяжении всей магистрали. Запитка потребителей происходит от PEN-кабеля. Он же задействуется для заземления.

Применяется для подачи электроэнергии в пригородных и сельских критериях. Ток поступает по линиям электропередач на опорах. Установки разрешены в случаях, когда TN выполнить нереально либо очень недешево. При подаче завышенного тока на приборы цепь питания выключается вполне через УЗО.

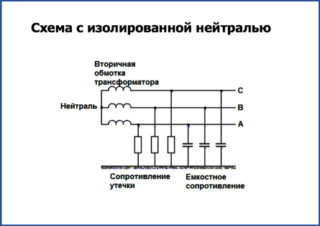

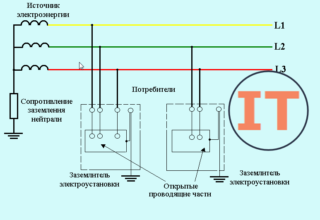

Сеть с изолированной нейтралью трансформатора. Отводится от грунта либо заземляется через приемник с огромным сопротивлением. Линия земли проводится по отдельной шине, а на ней уже подключаются контакты розеток. Организация системы целесообразная для образовательных, мед учреждений.

Что такое заземление и нейтральный провод

Функция нейтрального проводника N – баланс потенциалов нескольких фаз и обеспечение потребителей током. Нулевой провод соединяется с глухозаземленной нейтралью трансформатора. В личных домах применяется однофазовый тип подключения при помощи нулевого и фазного кабеля. Для соединения нуля и земли применяется заземляющий контур. Сама нейтраль маркируется изоляцией голубого цвета.

Проводник заземления обеспечивает безопасность электролинии при поломке. Его обычный режим работы – проводной, при критичных сбоях потенциал тока отводится в почву. Кабель РЕ маркируется с помощью сине-желтого цвета.

Нейтраль и защита в одном проводе обозначаются PEN, маркируются голубым цветом с желтоватыми и зеленоватыми полосами на концах.

Схема подключения нейтрального провода и заземления

В МЭК-364, ГОСТе 30331.1-95 приводятся схемы подключения сети, нагрузка которой приравнивается 380 Вольт. По этой причине в квартире рекомендуется использовать одну из систем.

Отдельная линия заземления TN-CS. Нейтральный щитки и защитные проводники домашнего коммутатора соединяются вместе. При наличии 2-ух проводов PEN-кабель в определенной точке делится на нейтраль и защиту. Провода PE подкидываются к проводникам N. Защита схемы находится в зависимости от точки обрыва:

• До места разделения. Фазный проводник и устройство зашиты отводят напряжение в нейтраль, а от нее – на провод защиты.
• После места разделения. Опасное электричество не передается на корпус домашней техники, а сходу передается на провод защиты.

В многоэтажках не всегда выходит выполнить схожую заземляющую линию.

Отдельный заземляющий контур TN-S. Заземление сети осуществляется на месте нейтральной трансформаторной точки, откуда проводка выводится на устройства. Трехфазная квартирная сеть с стопроцентно изолированной проводом-нейтралью является очень защищенной от сбоев. Нулевой проводник, покоробленный на любом участке, не ведет взаимодействие с защитным, потому не имеет рисков для людского здоровья. Единственная неувязка – временное отключение техники.

Правила подключения нейтрали

Глава 1.7 ПУЭ тщательно рассматривает электрическую безопасность при заземлении. В «Библии электрика» сказано:

• для электрических установок напряжением более 1 кВ нужна глухозаземленная нейтраль, отводящая огромные токи замыкания в грунт;
• для оборудования до 1 В можно применять изолированную либо глухую нейтраль;
• глухозаземленную нейтраль непременно зануляют и присоединяют к полосы заземления через трансформатор;
• заземление и нейтраль производятся с помощью медных (сечение 4 мм2), дюралевых (сечение 6 мм2), изолированных (1,5 мм2 и 2,5 мм2) кабелей;
• соединенные в одной скрутке кабели из меди подабающие иметь сечение 1 мм2, из алюминия – 2,5 мм2;
• если от щитка квартиры либо этажа протягивается 3 провода, применяется защитная нейтраль;
• если групповую сеть делают с помощью 2-ух кабелей, нейтраль защиты протягивается от близкого щита;
• к нулю присоединяются все домашние приборы – чайник, кондюк, компьютер, стиралка, кипятильник, холодильник.

При условии правильной схемы подключения защитный нулевой провод сумеет предупредить разрушение электросети и травмы в случаях недлинного замыкания. Нейтраль умеренно распределяет нагрузку по всем линиям, этажам и квартирам многоэтажки. При ее первичном и повторном подключении стоит управляться ПУЭ.

Видео: Заземление вместо нуля в розетке . Что будет .
