Перед тем как побеседовать о схемах заземления личного дома вспомним, что такое заземление и зачем оно необходимо.
Главным аспектом электрики для юзера является безопасность для людей и имущества. Для этого, электрика дома должна включать создание системы защиты. Цепь системы защиты состоит из ряда частей: выключатели, предохранители, автоматы защиты, УЗО (устройства защитного отключения). Основной элемент системы защиты электрики дома это заземление.

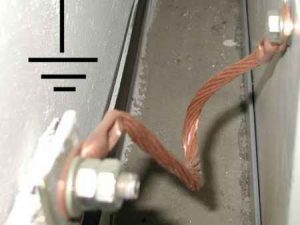

Заземление это элемент защитной системы, благодаря которой электрический ток появляющейся на открытых частях электрики отводится в место, где он не причинит вреда. Таким местом выбирается земля. По другому говоря, все токопроводящие части электроприборов и устройств проводки вашего дома должны быть соединены и подключены к специально произведенному заземлителю.
Главные схемы заземления личного дома TN-C-S и TT. Разберем их подробнее.
Схемы заземления личного дома TN-C-S и TT
Схемы заземления личного дома TN-C-S

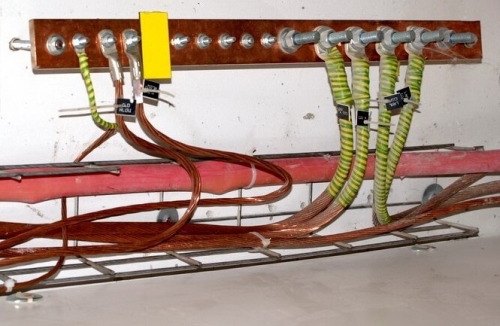

При энергоснабжении дома по схеме TN-C-S роль защитного проводника и нулевого рабочего проводника на участке сети от трансформатора тока до главной заземляющей шины делает один провод(PEN). На главной заземляющей шине (ГЗШ) PEN проводник делится на нулевой рабочий проводник (N) и защитный проводник(PE).
Принципиально держать в голове, что проводник PEN идет от трансформатора трансформаторной подстанции, где он соединен с нейтральным проводом обмоток и соединен с землей без сопротивлений. Эта нейтраль именуется глухозаземленной.
Таким макаром, при заземлении дома по схеме TN-C-S основная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора. И, с первого взора, кажется, что такового соединения довольно, дабы заземлить все розетки и электрическое оборудование дома. Но это не совершенно так. Все зависит, где будет размещена основная заземляющая шина (ГЗШ) дома.
Вариант 1. Ввод электропитания в дом осуществляется через вводное устройство (ВУ) на столбе полосы электропередач (ЛЭП).
В данном случае основная заземляющая шина (ГЗШ) размещена на столбе и разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит на столбе в щите.
Вариант 2. Ввод электропитания в дом осуществляется через вводное распределительное устройство (ВРУ) находящееся в доме либо около него.
В данном случае разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит конкретно в доме, а от столба до дома роль защитного проводника и нулевого рабочего проводника объединены. При таком варианте подключения электропитания нужно выполнить повторное заземление дома.
В обоих вариантах, заземление личного дома по системе TN-C-S связана с заземлением источника питания (трансформатора). Такая связь заземления источника питания с системой заземления дома отсутствует в системе заземления по схеме TT.
Схемы заземления личного дома TT

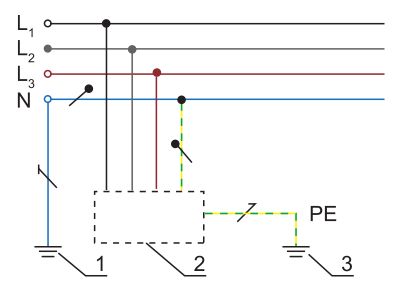

1-заземление источника;2-дом;3-заземление дома.
Схемы заземления личного дома по схеме TT имеет место на существование, но снова с малеханькими «но».
Для того дабы выполнить заземление по системе TT ,необходимо представить обоснование отказа от системы TN-C-S и выполнить все требования установленные к системе TT.Так в чем все-таки особенность системы TT для заземления личного дома.
Особенности системы заземления по схеме TT
- Система заземления дома независима от нейтрали источника питания (трансформатора) ;
- Заземлитель корпусов оборудования в доме не находится в зависимости от заземления источника питания (трансформатора);
- В проводке, изготовленной по схеме TT непременно использование устройств защитного отключения (УЗО). Без УЗО в схеме TT система защиты человека от всех утечек тока, при повреждении изоляции, отсутствует стопроцентно. А это, неприемлимо.
В виду трудности практического воплощения заземления личного дома по схеме TT, подавляющее большая часть личных домов, заземляется по системе TN-C-S.
Повторюсь: Система заземления личного дома по схеме TN-C-S подразумевает объединение защитного проводника (PE) и нулевого рабочего проводника на отдельных участках проводки до рассредотачивания электропитания.
Как выполнить заземление в личном доме
Проводка в старенькых домах состоит всего из нескольких проводов — фазы и рабочего нуля. Но ПУЭ просит наличие третьего провода — заземления, которое будет служить защитой от поражения электрическим током.
На всю кажущуюся сложность вопроса, выполнить правильное заземление в личном доме не так и трудно. TN-S востребует вкопанных в землю заземлителей, последовательно соединённых между собой железной шиной.
О том, как выполнить заземление в личном доме своими руками мы и поведаем на веб-сайте https://elektriksam.ru .
Что будет нужно для монтажа заземления
Для производства контура заземления потребуются:
- Нержавеющий уголок либо железная водопроводная труба поперечником 32 мм. Можно применять и другой металлопрокат, к примеру, железные прутки, арматуру либо же профильную трубу с поперечным сечением более 150 мм²;
- Железная полоса шириной 4 мм и шириной 4 см;
- Полоса из нержавейки 40х4 мм, дабы подвести заземление к дому;
- Медный кабель сечением более 6 мм². Для организации заземления в электрощиток.
Сейчас разглядим технические вопросы касательно глубины заземлителей, контура заземления, и другие моменты.
Какую схему заземления избрать
Существует несколько схем заземления — замкнутая и линейная. Замкнутая схема заземления представляет собой контур треугольника, углы которого соединены железной шиной.
Линейное заземление — это когда заземлители выстроены в одну линию и соединены между собой железной шиной последовательно. Недочет линейного заземления в том, что если повредится один из заземлителей, вся система выйдет из строя.
Потому многие бывалые электрики предпочитают замкнутую систему заземления в личном доме по форме треугольника. При её монтаже все равно нужно будет забивать три заземлителя в землю, но только несколько другим методом, чем в случае с линейным заземлением.
Устройство заземлительного контура
Требования к занулению и заземлению согласно ПУЭ-7, регламентируются главой 1.7 (смотрите в соответственном разделе) и ГОСТ Р 50571.5.54-2013.

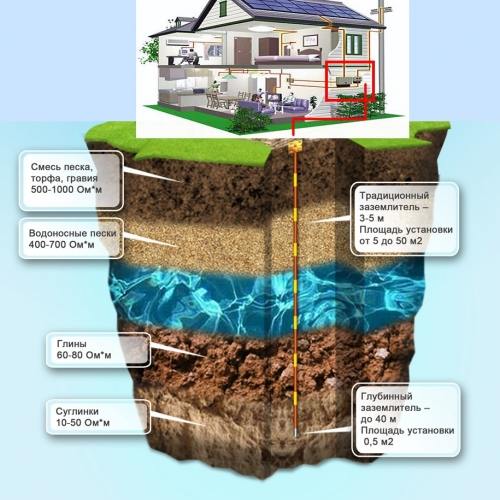

При всем этом заземлители должны быть вкопаны на глубину более 1,5-2,5 м и выступать над ней, минимум на 10 см. Расстояние между заземлителями должно быть более 2,5 метров. Но мы советуем делать данное расстояние не меньше чем 3 метра.
Как выполнить заземление в личном доме своими руками
Для того дабы собрать заземление в личном доме, придётся пройти следующие этапы выполнения работ:
Избрать место для монтажа заземления. Очень принципиально дабы в месте, где будут размещены заземлители, никто не прогуливался. В случае утечки тока, напряжение уйдёт в землю. Наилучшим вариантом в этом случае считается какое-то безлюдное место за домом, где никто не прогуливается. К примеру, вдоль забора.

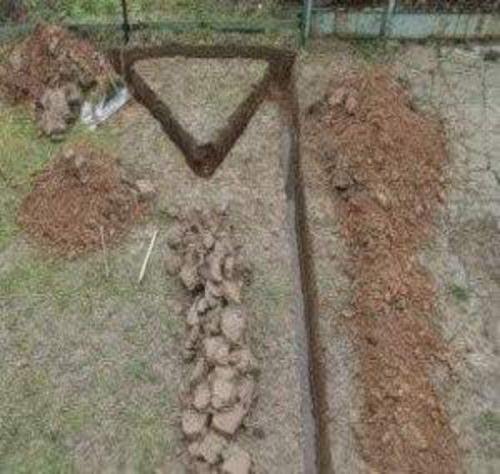

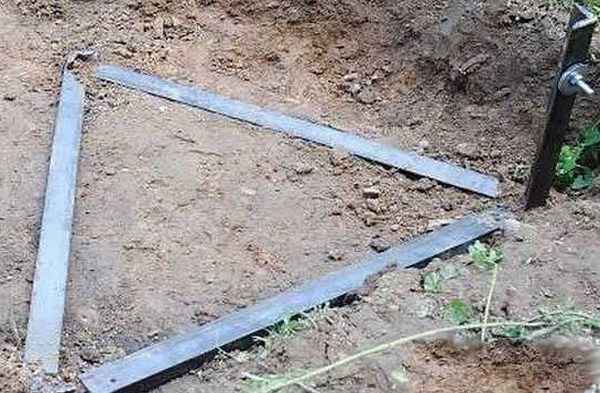

Земельные работы — выбрав место для обустройства заземления, можно приступать к монтажу заземлителей. Разметив в данном месте треугольник со сторонами в три метра, необходимо будет прокопать по его периметру траншею, глубиной в 30-50 см. Такую же траншею следует вырыть к дому, для того, дабы подвести заземление.

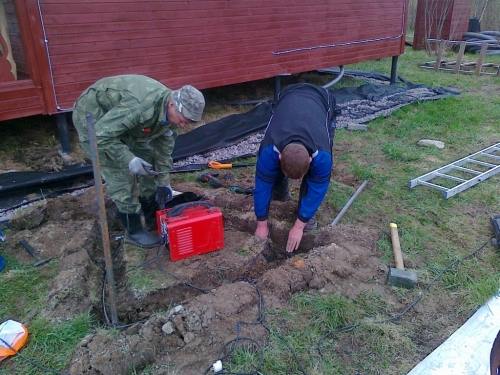

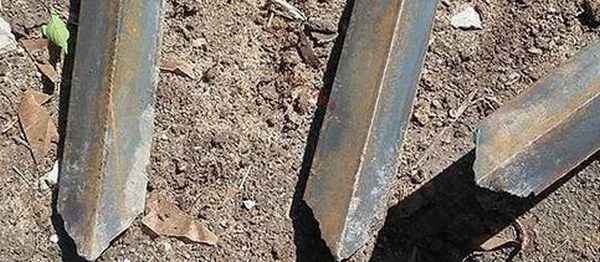

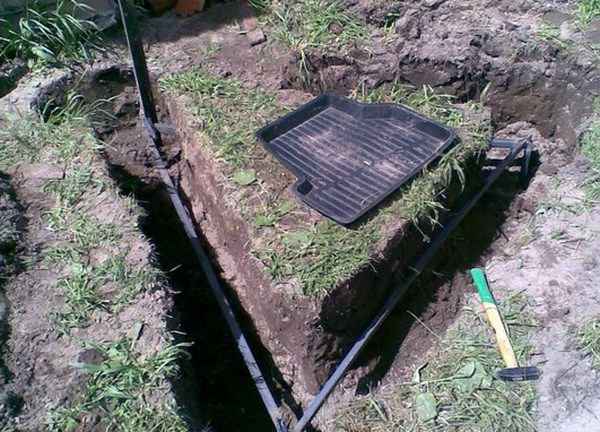

Установка заземлителей — сейчас нужно используя кувалду, забить заземлителю в землю по периметру треугольника. Их глубина залегания должна быть более 1,5-2 метра. Дабы металлопрокат легче забивался в землю, концы заземлителей рекомендуется выполнить наточенными.

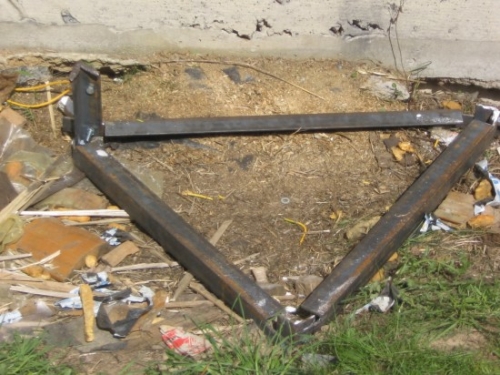

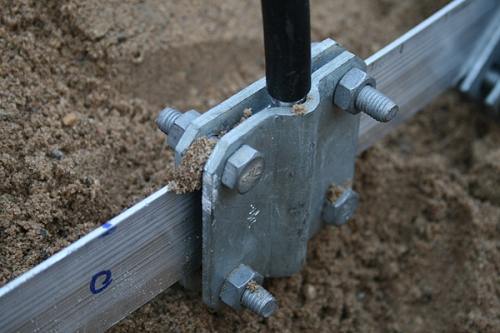

Соединение заземлителей — после того, как заземлители будут забиты в землю (торчать они должна более 10 см), к их концам приваривается железная полоса. Применять какое-либо другое соединение не считая сварки, нельзя, так как только средством сварки будет обеспечен высококачественный и долговременный контакт на молекулярном уровне.
Как подвести заземление в дом

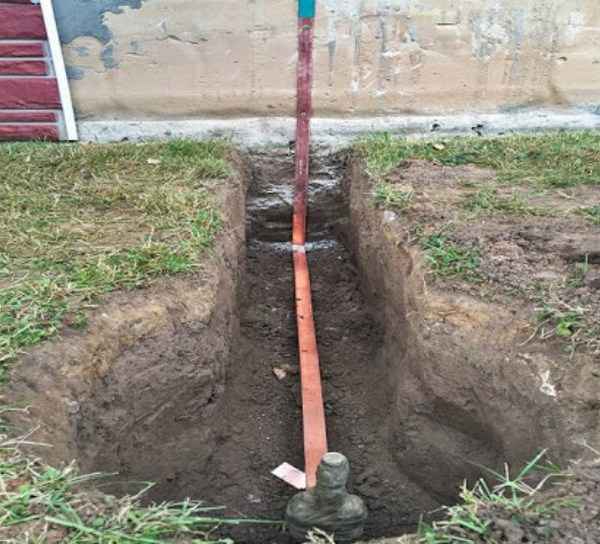

На этом большая часть работ по обустройству заземления в личном доме завершена. Остаётся только уложить полосу металла в траншею, идущую к дому, а потом приварить её к наиблежайшему заземлителю. После чего остаётся проверить, как отлично изготовлено заземление.
Для проверки заземления есть особые приборы, цена которых довольно высока. Ну и для чего брать таковой устройство, если придётся только раз в жизни делать заземление в собственном доме. Потому для проверки заземлительного контура используем обыденную лампу накаливания, мощностью более чем в 100 Ватт.
Подсоединяем лампу к фазе электросети дома, а ноль берём от только-только изготовленного заземления. Если при всем этом лампа на 100 Ватт будет пылать броским светом, то заземление не плохое, а его сопротивление находится в границах нормы. Если лампа пылает меркло, то значить кое-где неувязка с контактами заземлителей, и лучше будет поновой переработать соединения.
Электрическое оборудование, свет, освещение
Современные квартиры и дома, независимо от того, размещены они в огромных городках либо малеханьких поселениях, насыщены электроприборами различного предназначения. Люди стремятся применять доступные блага цивилизации в полном объеме.
Фактически в каждом доме сейчас имеется большой набор домашней техники, от большой – бойлеры, стиральные машины, кондюки, садовые и строй ручные электроинструменты, до маленькой – кухонные электроприборы, телеки, аудио- видео техника, компы, фены, целительные домашние приборы, техника для связи и отдыха.
Вся эта техника или конкретно работает от электроэнергии, или употребляет ее для поддержания в работоспособном состоянии при помощи зарядных устройств. Электроприборы окружают нас всюду – дома, на работе, в публичных местах. Можно сказать, электроэнергия пронизала весь наш быт.
Оглавление
Зачем необходимо заземление
Между тем, электроэнергия представляет собой огромную опасность и просит грамотного воззвания с электропотребителями. Опасность эта заключается в поражении электрическим током. При случайном либо аварийном попадании напряжения на корпус либо другие части устройств, в обычном состоянии не находящихся под напряжением, это возможно окажется смертельно небезопасным. Заземление дома ориентировано на предотвращение этой угрозы.
Главным документом, в каком изложены требования к защитному заземлению, являются ПУЭ (Правила Устройства Электроустановок). В этом документе предусмотрены два вида заземлений зависимо от выполняемой функции: рабочее и защитное. Рабочее заземление относится к проф виду работ, в бытовых критериях делать его не нужна. Потому в предстоящем будет рассматриваться защитное заземление дома.
Заземление в древнем доме
В древнем доме все оказывается труднее. Новенькая домашняя техника не подключается к старенькым розеткам – вилка не подходит. А в аннотации на технику обозначено, что категорически воспрещается ее применения без заземления. Приходится разбираться, имеется ли и в каком состоянии заземление в панельном доме, если он старенькой постройки либо, тем паче заземление в древесном доме. В недавнешние времена домашняя техника не добивалась заземления, и заземление в старенькых домах было необязательным. С возникновением современной техники этот вопрос приходится решать поновой. В особенности это касается старенькых личных домов. В подавляющем большинстве случаев заземление в личном доме отсутствует.
Системы заземления дома
Электропитание жилых домов осуществляется только по сетям с глухозаземленной нейтралью. Для таких сетей Гост Р 5051.2-94 регламентирует использование заземление по схемам TN и TT.
Особенностью системы TN будет то, что заземляемые части потребителей соединены с нейтралью источника питания нулевыми проводниками. Содержит в себе три схемы:
- TN-C. Нулевые проводники — рабочий и защитный – представлены одним проводником по всей длине полосы. Везде распространена в старенькых домах. В текущее время применять не рекомендуется.
- TN-C-S. Подобна подсистеме TN-C, но на вводе в дом делается расщепление общего проводника на нулевой рабочий и раздельно нулевой защитный. При всем этом нужна произвести дополнительно повторное заземление дома. Рекомендуется взамен TN-C.

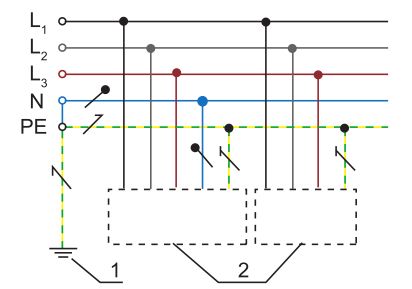

- TN-S. Нулевые проводники – рабочий и защитный – проложены раздельно по всей длине полосы. Обеспечивает самую большую безопасность. Рекомендуется в современном строительстве. Просит использования в трехфазной сети пятижильного, а в однофазовой – трехжильного кабеля.
В отличие от предшествующей системы в системе TT глухозаземленная нейтраль источника питания не соединяется проводниками с заземляемыми частями потребителей. Для защитного заземления потребителей нужно отдельное заземляющее устройство. Использование системы TT ранее было запрещено. Сейчас ее использование может быть, но только при условии установки в доме УЗО. Как минимум, 1-го на вводе в дом. Более целесообразны и экономны системы заземления для личного дома по схемам TN-C-S и TN-S.
Как выполнить заземление дома
Для того, дабы принять решение, как верно выполнить заземление дома, необходимо узнать, какая из систем заземления была использована в подведенной к дому полосы электропередачи.
В старенькых системах электроснабжения трехфазная система выполнена четырехжильным кабелем, а однофазовая – двужильным. Особая жила для защитного заземления в них отсутствует. А нулевая жила заземлена у источника электроэнергии. Другими словами применяется схема заземления дома TN-C. Почти всегда конкретно такая подводка электроэнергии выполнялась к домам личного сектора. Потому заземление в личном доме приходится делать поновой. При всем этом нужна не только лишь делать контур заземления дома снаружи, входящий в состав повторного заземления, но и переделывать внутреннюю проводку. В итоге реализуется схема заземления личного дома по типу TN-C-S.
Если в кабеле, подведенном к вашему дому, есть особая жила для защитного заземления, означает, есть возможность воплотить схему TN-S. Делать дополнительно повторное заземление дома может потребоваться исключительно в случае необходимости его молниезащиты.
Дабы выполнить заземление личного дома своими руками хорошо и с расчетом на долгий срок службы, совсем не непременно быть проф электриком.
Начнем рассмотрение вопроса, как выполнить заземление дома, с более обычного варианта. Представим, что к вашему дому электроэнергия подведена по современной схеме – со специальной жилой для защитного заземления. В данном случае работа по заземлению будет производиться только снутри дома. В щите, куда осуществляется ввод кабеля, должно быть две шины:
- для нулевой жилы кабеля;
- для жилы защитного заземления.
Нулевая шина должна быть изолирована от корпуса щита, а заземляющая – закреплена конкретно к корпусу с обеспечением электрического контакта. Нулевая и заземляющая жилы подключаются к соответственной шине. При всем этом соединение шин между собой категорически воспрещается. Подводка к каждому потребителю, требующему заземления, должна производиться трехжильным кабелем. Заземляющая жила должна присоединяться к созданному для этого контакту. Все розетки в доме должны быть с заземлением (евророзетки).
Если подводка электроэнергии выполнена кабелем без заземляющей жилы, во вводном щите нужно выполнить расщепление нулевой жилы. В щите как и раньше должны быть нулевая и заземляющая шины. Но в этом случае нужно соединить их между собой. А к потребителям, как и в первом случае, должны быть подведены две жилы – нулевая и заземляющая от соответственных шин. Это и именуется расщеплением нулевой жилы. При всем этом заземляющая шина должна быть соединена с повторным заземлением, сооружаемым конкретно около дома.
Как выполнить повторное заземление
Повторное заземление непременно нужно при использовании схем заземления TN-C-S и TT. При использовании схемы TN-S оно может потребоваться для устройства молниезащиты. Повторное заземление оборудуется конкретно около заземляемого дома. Конструктивно такое заземление содержит в себе заземлитель и заземляющий проводник. В качестве заземлителя применяются железный штырь, уголок, труба. Обычно используются не один, а несколько заземлителей. В большинстве случаев берутся три заземлителя, из которых появляется контур в виде треугольника. Расстояние между заземлителями должно быть около 2 м. Заземлители забиваются на глубину более 2-3 м. Между ними роется неглубокая траншея (примерно 50 см.). В нее укладываются горизонтальные соединители, обычно выполняемые из полосового металла. Все заземлители соединяются между собой в виде замкнутого контура. Наилучший метод соединения – сварка. От контура также по траншее укладывается заземляющий проводник, соединяющий контур заземления с заземляющей шиной в вводном щите. Выполнить такое устройство заземления дома не представляет труда. Но лучше выполнить заземление в личном доме с внедрением типовых комплектов, предлагаемых индустрией, к примеру, ZANDZ-6, либо комплектов для реализации типовых схем заземления: «Воронья лапа», «Комбинированное заземление», «Замкнутый контур заземления дома».
Использование таких комплектов гарантирует правильное заземление дома и обеспечит безопасность людей при работе с электроприборами.
