Заземление в личном доме как верно

Неопасная эксплуатация электрических устройств невозможна без заземления. Это обеспечивает защиту человека от поражения током и гарантирует долговременную работу домашней техники. В старенькых домах защитное заземление отсутствует, но на замену устаревшим системам энергоснабжения приходят новые.

Дабы выполнить заземление в квартире либо личном доме без помощи других, следует разобраться, какая электрическая система там находится и что нужно, дабы подключить ее к контуру заземления.

Для чего необходимо заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью достигают уменьшения напряжения до неопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае появления пробоины, скачка напряжения либо скопления потенциала, и отведет страшный ток в землю.

Заземление бывает рабочим и защитным. Если 1-ое служит для функционирования некоторых специфичных электрических устройств и устройств, то 2-ое создано для защиты человека от ударов током в квартире либо личном доме. Современные эталоны безопасности советуют прокладывать внутреннюю проводку из 3-х жил и соединять все приборы с контуром заземления.

Справка! Цвет провода заземления почти всегда желто-зеленый. Ноль имеет синий либо голубой цвет, а фаза может быть темной либо красной.

В заземлении нуждаются:

• розетки;
• бытовые приборы с железным корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая большая домашняя техника.

Пример необходимости заземления

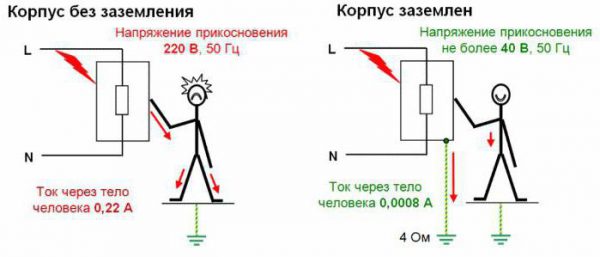

Бойлер, установленный для обогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попробовал открыть кран. В момент касания рукою вентиля вышло замыкание сети, и ток прошел через тело человека в пол.

Если б бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на устройство, либо батареи и трубы, соединенные с землей, имели бы фактически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

Какие системы есть

В многоквартирных домах с напряжением 220W вероятны несколько систем заземления, главные нормы и требования к которым перечислены в пт 1.7 ПУЭ. Системы имеют маркировку. 1-ая буковка значит состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

2-ая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разбиты;
• C – функции совмещены в одном проводнике.

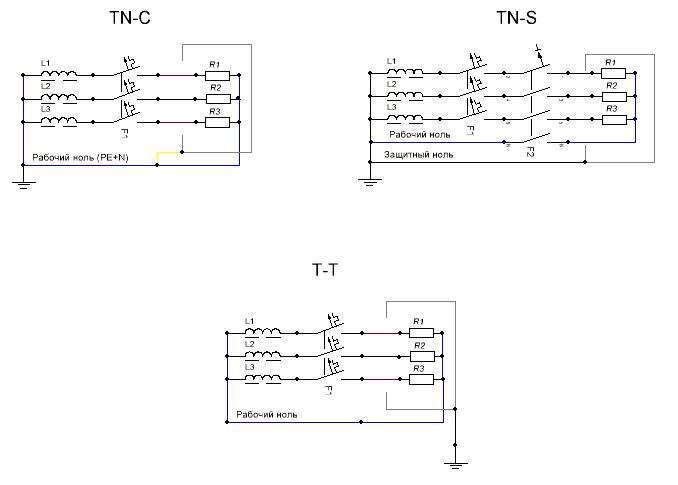

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

1. TN-C. Система распространена в старенькых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. Исходя из убеждений электробезопасности она одна из самых ненадежных. Найти, что в квартире эта самая система подключения, можно, заглянув в подъездный щиток. Снутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на замену устаревшей и заранее небезопасной TN-C. Рабочий и защитный проводник делятся еще на подстанции и не пересекаются на всем собственном протяжении. Найти такое подключение можно исключительно в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него 5 кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежный вариант между 2-мя прошлыми, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все другие не будут обеспечивать достаточную электробезопасность, к примеру, в раздельно стоящих личных домах, железных контейнерах либо торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Механизм работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя находится защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в неизменном контроле.

Заземление для новостройки

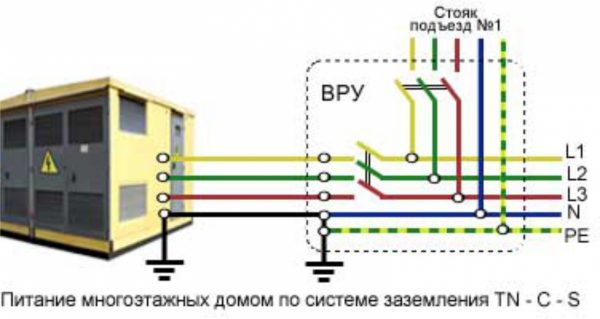

В современных новостройках, возведенных после 1998 года, применяются системы заземления ТN-S и ТN-С-S. Это означает, что в них предвидено выделенное заземление. Проводку прокладывают по трехжильной системе, присоединенной к контуру заземления.

В стояк подведены:

• три фазы;
• нулевой рабочий проводник;
• защищенный проводник.

По квартире разводится провод заземления, а в комнатах инсталлируются розетки с контактами. После этого фаза и рабочий провод N подключаются к подходящим шинам, а PE к щитку.

Как выполнить заземление в квартире, если его нет

В старенькых домах установлена система TN–C, которая не имеет заземления, и проложен двужильный провод (фаза и ноль). Дабы заземлить квартиру, придется провести новейшую проводку, установить автомат УЗО либо смонтировать контур.

Подключение УЗО

Устройство защитного отключения, либо, по-другому, УЗО выручит человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем обесточивая участок сети.

Справка! Электрики рекомендуют подключать УЗО независимо от того, есть в доме заземление либо нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от большой домашней техники, заканчивая светильниками. Для этого будет нужно более мощнейший и дорогостоящий устройство. При срабатывании защиты электричество будет отключено всюду, а на наличие утечки придется инспектировать каждое присоединенное устройство раздельно.
• На комнату либо конкретное устройство. Наименее мощнейший УЗО устанавливается лишь на «опасные» полосы, к примеру, на ванную комнату, кухню, подвал либо на конкретное устройство, вроде стиральной машины либо электрической плиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

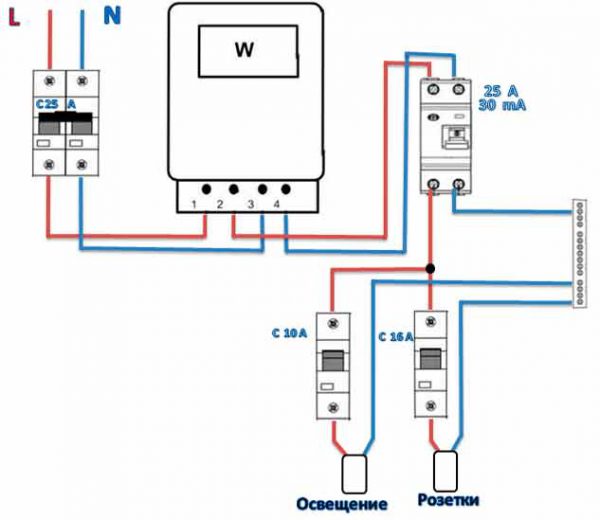

Устройство имеет две входных и две выходных клеммы (фаза и ноль). Установка делается согласно схеме:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна незначительно превосходить мощность установленного на нее автомата;
• корректность работы УЗО проверяется методом подключения бытового устройства под нагрузкой к сети, в которую оно было установлено.

Установка собственного контура

Свой контур для заземления своими руками можно выполнить как в личном доме, так и в многоквартирном. Во 2-м случае работу нужно согласовать с управляющей компанией и соблюдать требования ПУЭ.

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется применять медный провод сечением более 4 кв. мм.
2. Вблизи с домом устанавливается заземлитель. Обычно применяют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Принципиально! В качестве заземлителя запрещено применять арматуру. Предпосылкой служит внешний каленый слой, наущающий рассредотачивание тока, и резвый процесс ржавления.

Страшный вариант защиты

Неприемлимо решать делему заземления методом присоединения PE-провода к системе водопровода либо газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только лишь живущих в заземленной таким методом квартире, но и соседей.

Советы и советы

• электрики советуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
• нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несопоставимость и несрабатывание заземляющего контура;
• следует применять особые клеммы, скрутки на месте соединений недопустимы;
• к каждой клемме шины PE допустимо подключать только один провод.

Заземление сделает неопасным процесс применения электрических устройств в квартире. Существует несколько систем подключения, часто встречающаяся – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей. Дабы обезопасить человека от поражения током, можно установить УЗО и собрать свой защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет огромных проблем.

Как выполнить заземление в личном доме — избираем более эффективную систему

Бросить жилые помещения без высококачественного заземления, по последней мере, бездумно. Неважно какая неисправность бытовых устройств потенциально небезопасна для жильцов. Нарушение изоляции приводит к прохождению тока на корпус, а это уже угрожает самыми противными последствиями.

Дабы избежать поражения электричеством людей, пользующихся устройствами, в каждой розетке предусмотрен 3-ий контакт для отвода тока. Но действует он исключительно в случае подключения всех розеток к контуру заземления, погруженному в землю за пределами дома.

Монтирование системы защиты домашней электросети

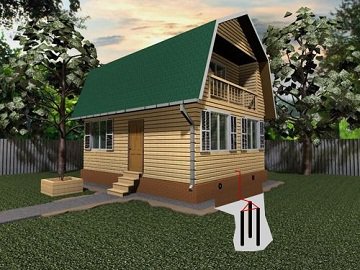

Схема контура заземления в личном доме представляет собой конструкцию из железных заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответственной полосой.

Делается он из штырей либо уголков, размещённых в одну линию либо выстроенных в треугольник (квадрат). Закапываются «стояки» на глубину не меньше семидесяти см. Между собой свариваются полосой из металла шириной 4 и шириной 0,3 сантиметра.

[attention type=yellow]На заметку. Дабы не появлялось заморочек с энергетическим надзором, характеристики сопротивления контура не должны превосходить 4 Ом. Нигде в нормативных документах этой организации не обозначено, что нельзя делать заземление личного дома своими руками. Если оно изготовлено верно, претензий быть не должно.[/attention]

До того как монтировать систему заземления для личного дома, следует уточнить несколько принципиальных моментов:

1. Самая наилучшая электропроводимость у глины. Этот грунт – наилучшее место для размещения защитного контура.
2. Песочный грунт можно обработать солевым веществом. Он сделает лучше проводимость, но при всем этом уменьшит срок службы конструкции (что навряд ли устроит владельцев).
3. Замкнутый контур, другими словами соединённый железной лентой в геометрическую фигуру, надёжнее смонтированного по прямой полосы. В случае коррозии одной из опор, вся конструкция будет как и раньше работать всеполноценно.
4. Место, где размещено заземление, небезопасно для человека и животных! Тут может находиться возможный ток. Животное, поражённое током, погибнет в силу собственных маленьких размеров. Небезопасно это место и для малеханьких малышей.
5. Контур следует огородить либо накрыть декоративными элементами дизайна, по которым никто не будет передвигаться. К примеру, сконструировать горку из камешков.

Процесс сборки контура содержит в себе следующие шаги:

• Потребуются уголки (50 мм) длиной 2 метра либо штыри поперечником 32 мм.

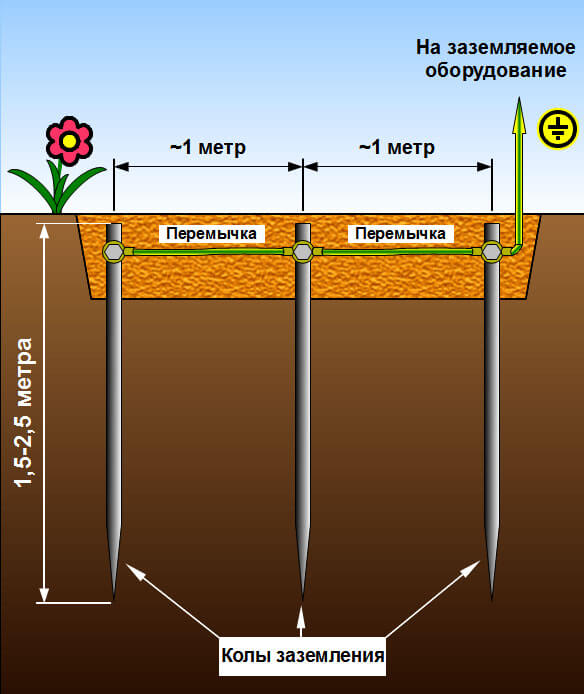

• На избранном участке делается разметка. Расстояние между штырями 1-1,2 метра.
• Уголки заостряются путём срезания концов болгаркой.

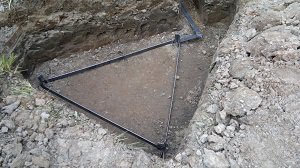

• В точках разметки выкапываются углубления глубиной в 70 см. Такая величина нужна, дабы опустить контур ниже точки вымерзания земли зимой. Ямы соединяются траншеями этой же глубины.
• В каждую из ямок вертикально вбивается кувалдой либо отбойным молотком уголок. Над поверхностью остаётся только его верхний край, требующийся для предстоящего монтажа.
• Все вершины свариваются между собой полосой из металла.
• От наиблежайшего штыря к цоколю дома проводится шина (круглая сталь). Обычный провод не подходит, он очень стремительно сгниёт в земле.
• У цоколя к шине приваривается болт М10 (в работе поможет сварочный инвертор своими руками). К нему крепится провод, идущий конкретно к щитку электропитания – на клеммную колодку, к которой подведён заземляющий провод от розеток в доме.

[attention type=red]Принципиально! Болт должен быть смазан консистентной смазкой для предотвращения коррозии.[/attention]

Методы подключения к электрощиту

К болту М10 шины заземления подключается провод. В стенке перфоратором пробивается отверстие, через которое провод подводится к распределительному щитку в помещении. Провод можно применять дюралевый (16 кв. мм) либо медный (6 кв. мм).

Личные дома в наше время подключены к электропитанию через воздушные полосы, в каких применяется заземление TN-C. Сущность таковой системы в том, что нейтральный провод полосы заземлён. А к зданиям подключается фаза и рабочий нулевой, совмещённый с защитным проводом.

Для таких линий существует два метода подключения.

Система заземления TN-C-S

Конкретно на электрощитке совмещённые провода разводятся на два отдельных: рабочий и защитный. Другими словами, выходит трёхжильная проводка.

• Осуществляется это путём размещения снутри щита шины, к которой будет подключаться защитный провод (заземление).
• От шины заземления прокладывается перемычка к шине с подключённым нулевым проводом.
• На третью шину крепится фаза.

Дальше все три шины соединяются с контуром заземления многожильным проводом из алюминия, который крепится к приваренному болту.

[attention type=red]Принципиально! Шины фазы и нуля должны быть изолированы от электрощита. А шина заземления при всем этом металлически соединена с ним.[/attention]

Подключение способом TT

Фаза и совмещённый провод (нулевой и защитный), подведённые к дому по воздуху, крепятся на отдельные шины, изолированные от электрощита.

Заземление дома выводится на третью шину, имеющую железное соединение с корпусом щита.
Плюсы системы заземления ТТ:

Защита от случайного появления потенциального напряжения на корпусах бытовых устройств. Это происходит в случае перегорания совмещённого провода либо появления в нулевом проводе напряжения при неравномерной нагрузке по фазам (время от времени до 40 В). [attention type=yellow]Когда между шинами нуля и заземления установлена перемычка, при нештатной ситуации на шину заземления поступает ток.[/attention]
Недочеты:

Цена. Нужна установка УЗО и реле напряжения.

Что принципиально держать в голове при выполнении монтажных работ

Перед тем, как подключить розетку с заземлением и соединении их к соответственному проводу в доме, нужно соблюдать легкие правила:

1. нельзя заземлять приборы последовательно;
2. выводить несколько розеток к одному креплению на проводе заземления;
3. неприемлимо окрашивание либо помещение основного провода заземления в стенку;
4. клеммы либо площадки для крепления контактов заземления, представляющие из себя отверстия под болты М4 непременно смазываются консистентной смазкой во избежание коррозии;
5. изоляция заземляющих проводов должна быть жёлтого цвета с зелёной полосой, а их сечение не меньше 4 кв. мм.

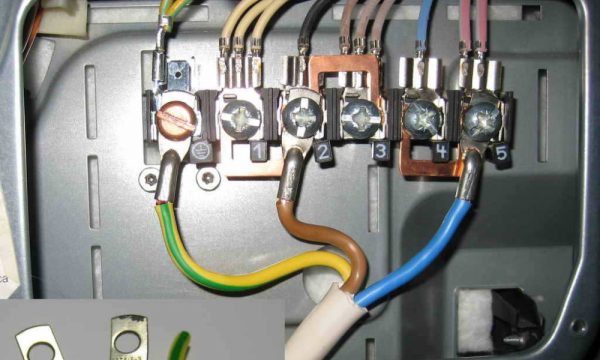

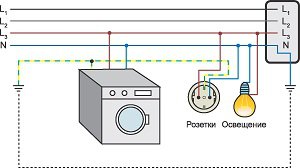

Некоторые домашние приборы лучше заземлить не через розетку, а прикрепив провод конкретно к корпусу (на особое крепление).

• стиральная машина – устройство с большой мощностью, который во увлажненной среде может проводить ток даже при полной исправности изоляции; оказывает влияние на то, что при слабеньком контакте с розеткой она может источать волны, небезопасные для здоровья. Многие производители выпускают печи со особым винтом заземления на корпусе;
• духовка и варочная панель – у этих устройств велика мощность употребления и повышен риск повреждения изоляции;
• компьютер, работающий с блоком бесперебойного питания также нуждается в отдельном заземлении. Утечка из блока питания создаёт помехи при работе компьютера и сбавляет скорость веба. Заземляется системный блок компьютера через хоть какой крепёжный винт на корпусе.

Установка заземления в личном доме – ответственное дело. Большая часть владельцев управятся с этой задачей без помощи других. А те, кто колеблется, может обратиться к подходящим службам. [attention type=green]Установка контура заземления коммерческой компанией с последующим принятием работы службой энергонадзора — наслаждение не из дешёвых. Зато появится возможность добиваться возмещения вреда в случае трагедии.[/attention]

Какой вариант устройства заземления в личном доме избрать, каждый решает сам. Главное, дабы все было выполнено отменно и прослужило долгие и длительные годы.
