Расчет заземления — Онлайн калькулятор
Расчет заземления — Онлайн калькулятор
Калькулятор заземления предоставлен обслуживанием автоматизации строй расчетов KALK.PRO.
Удельное электрическое сопротивление грунта: 62.983
Сопротивление одиночного верт. заземлителя: 24.228
Длина горизонтального заземлителя: 2.000
Сопротивление горизонтального заземлителя: 146.263
Общее сопротивление растеканию электрического тока: 20.785
Расчет заземляющего устройства
В современном мире, мы не представляет свою жизнь без применения электричества. Оно вокруг нас всюду и конкретно оно позволило населению земли перейти на совсем новый уровень развития. Переоценить его значимость нереально, но при всех собственных положительных качествах, за собственной безобидностью и простотой, прячется колоссальная энергия, которая представляет смертельную опасность.

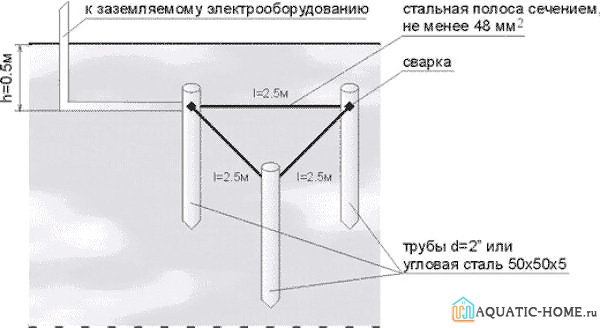

Для того дабы обезопасить помещения, где повсевременно находятся люди, было сотворено особое устройство – заземлитель. Это набор проводников, которые созданы для отвода электроэнергии от устройств к грунту, тем исключая поражение током человека. Он состоит из заземлителей (горизонтальных и вертикальных стержней) и заземляющих проводников.
Наш сервис предлагает для вас выполнить расчет заземления при помощи комфортного онлайн-калькулятора. На основании типа грунта, климатической зоны и видов заземлителей, программка предоставит итог по сопротивлению отдельных стержней, также общему сопротивлению на растекание. Мы работаем только по последним животрепещущим данным, в качестве источников использовались:
- правила устройства электроустановок;
- нормы устройства сетей заземления;
- заземляющие устройства электроустановок – Карякин Р. Н.;
- справочник по проектированию электрических сетей и электрического оборудования – Барыбина Ю. Г.;
- справочник по электроснабжению промышленных компаний – Федорова А. А. и Сербиновского Г. В.
Калькулятор расчета заземления
Для того дабы упростить расчеты, мы хотим предложить для вас пользоваться обычным и четким калькулятором расчета заземления.
Наш онлайн-калькулятор расчета заземления учитывает все поправочные коэффициенты и работает на основании приведенных формул. Для того дабы выполнить надежный расчет, для вас нужно заполнить поля программы верно.
- Грунт. Укажите верхний и нижний слой грунта, также глубину.
- Климатический коэффициент. Поправка в расчетах на основании климатической зоны:
- I зона — от -20 до -15°С (Январь); от +16 до +18°С (Июль);
- II зона — от -14 до -10°С (Январь); от +18 до +22°С (Июль);
- III зона — от -10 до 0°С (Январь); от +22 до +24°С (Июль);
- IV зона — от 0 до +5°С (Январь); от +24 до +26°С (Июль);
Нажимая кнопку «Высчитать» вы получите следующие характеристики:
- удельное электрическое сопротивление грунта;
- сопротивление одиночного вертикального заземлителя;
- длина горизонтального заземлителя;
- сопротивление горизонтального заземлителя;
- общее сопротивление растеканию электрического тока.
Последний параметр является определяющим. Смотрите, дабы нормативное сопротивление (2 Ом — для 380 вольт; 4 Ом — для 220 вольт; 8 Ом — для 127 вольт) в электрических сетях было всегда больше, чем расчетное.
Пример расчета заземления на калькуляторе
Представим, что наш дом размещен на черноземных почвах с шириной пласта 0,5 м. Мы живем на юге Рф в четвертой климатической зоне. Предположительно, в качестве заземлителей будут употребляться 5 вертикальных электродов поперечником 0,025 м и длиной 2 м, горизонтальные стержни на глубине 0,5 м – длиной 2 м с шириной полки 0,05 м.
Тогда, перенеся все значения в калькулятор расчета заземления мы получим общее сопротивление на растекание равное 4,134 Ома.
Если в нашем личном доме однофазовая сеть с напряжением в 220 Вт, то это значение неприемлимо, так как этого заземления будет недостаточно.
Добавим очередной вертикальный электрод и получим значение 3,568 Ом. Это величина нам полностью подходит, а означает такое заземление гарантировано защитит вашу постройку и ее жителей.
Если вы получаете значение близкое к критичному, то лучше прирастить количество либо размер электродов. Помните, что расчет контура заземления очень важен для безопасности!
Как высчитать заземление в личном доме вручную
Как вы уже сообразили, основной параметр, который нужно высчитать – это общее сопротивление на растекание, т.е. необходимо подобрать такую конфигурацию электродов, дабы сопротивление заземляющего устройства, не превышало нормативное. Согласно положениям правил устройств электроустановок (ПЭУ), нужно соблюдать определенные максимумы для токов:
- 2 Ом — для 380 вольт;
- 4 Ом — для 220 вольт;
- 8 Ом — для 127 вольт.
Верный расчет начинается с подсчета рационального размера и количества стержней. Для того дабы выполнить это вручную, легче всего пользоваться облегченными формулами, приведенными ниже.
- Ro – сопротивление стержня, Ом;
- L – длина электрода, м;
- d – поперечник электрода, м;
- T – расстояние от середины электрода до поверхности, м;
- pэкв – сопротивление грунта, Ом;
- ln — натуральный логарифм;
- π — константа (3,14).
- Rн – нормируемое сопротивление заземляющего устройства (2, 4 либо 8 Ом).
- ψ – поправочный климатический коэффициент сопротивления грунта (1,3, 1,45, 1,7, 1,9, зависимо от зоны).
Используя эти формулы, вы сможете высчитать заземляющее устройство довольно точно, но для упрощения расчета некоторые коэффициенты опускаются.
Также очень принципиально, дабы при выборе глубины залегания и длины заземляющих стержней, нижний конец проходил ниже уровня вымерзания, так как при отрицательных температурах резко увеличивается сопротивление грунта, и появляются определенные трудности.
