Заземление – неотклонимый элемент организации проводки личного дома. Ведь при неожиданном пробое электричества конкретно заземление защищает от удара током. Ну и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как осязаемо «щипаются» её открытые железные части.
Не считая стиральной машинки впрямую, а не через евророзетку, лучше заземлять:
- микроволновые печи – при нехорошем контакте с розеткой она способна достаточно осязаемо биться током, потому фактически у всех моделей сзади есть винтообразная клемма отдельного заземления;
- электрической плиты (духовки и варочные поверхности) – из-за высочайшей мощности очень велика возможность пробоя, потому заземления через розетку недостаточно;
- индивидуальные компы – заземляются за хоть какой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и сделать лучше скорость работы беспроводного веба.
Не считая того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сбережет время и силы при строительстве.
Что необходимо знать о заземлении
Перед тем, как начать собирать своими руками контур заземления, нужно разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – железные штыри длиной 2-3 м, на сто процентов, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

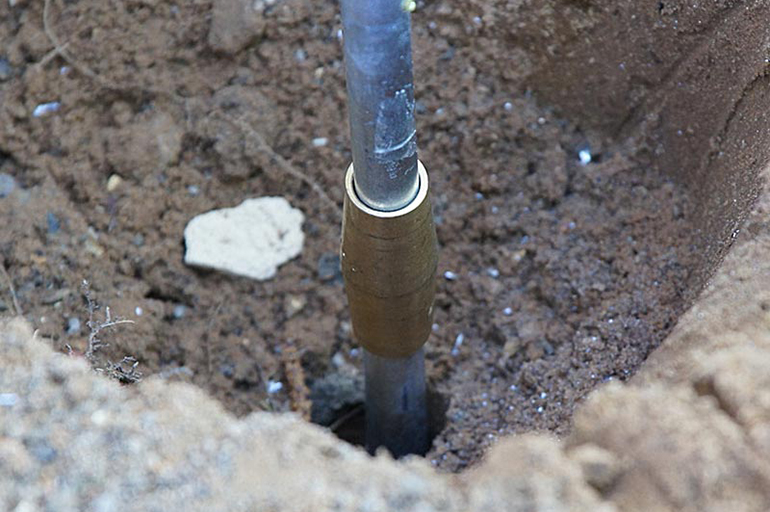

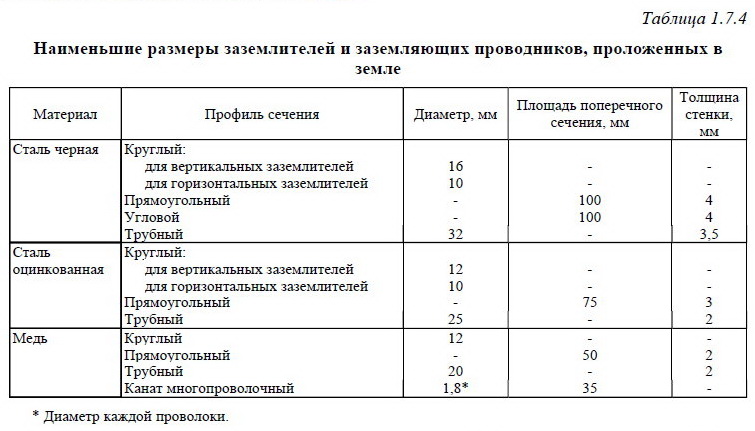

В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть железные трубы, уголки, пруты либо многопроволочные канаты.
Категорически воспрещается применять арматуру для заземляющего контура – недостающий поперечник сечения и ребристая поверхность стремительно приводят к проржавению конструкции и потере заземляющих параметров.
Между собой заземлители можно соединять хоть какими из обозначенных проводников, но стоит учитывать, что уголки и железные ленты достаточно трудно сгибать на поворотах.
Потому при выборе металлосвязи необходимо заблаговременно обусловиться со схемой контура и методом ввода заземляющего проводника в дом.

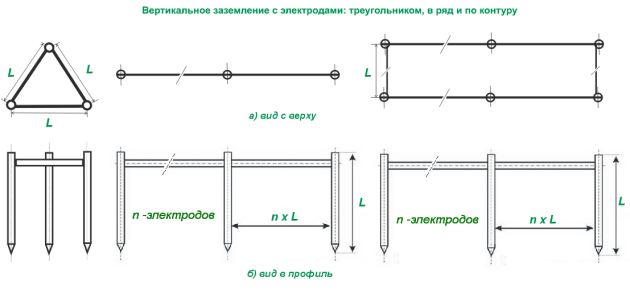

Схемы заземляющего контура – их достоинства и недочеты
От избранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:
- линейные – когда заземлители уложены в ряд и соединяются вместе последовательно;

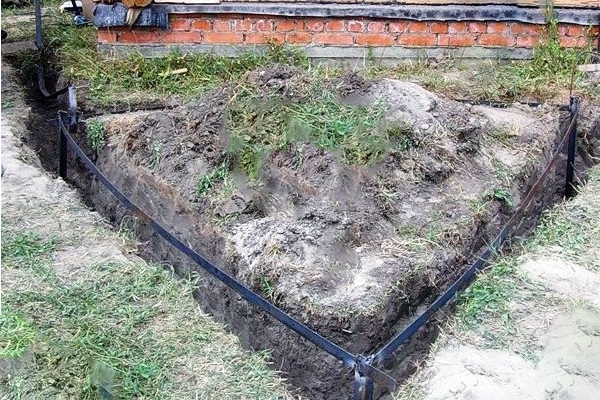

- с замкнутым контуром (треугольные, квадратные, округлые) – когда все заземлители соединены в замкнутый круг.
Линейная схема малость проще в выполнении – необходимо на одно соединение меньше и не нужна много места. Установка уложенных в ряд заземлителей можно создавать даже вдоль отмостки фундамента (но не поближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя 1-го соединения контур будет работать, ведь цепь не разомкнется.
Типы подключения заземления к распределительному щитку
Подключение к полосы электропередач, в основной собственной массе, происходит воздушными линиями. Заземление линий в данном случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.
Дабы в данном случае подключить контур заземления дома либо дачи к электрическому щиту, нужно без помощи других переработать систему заземления:
-

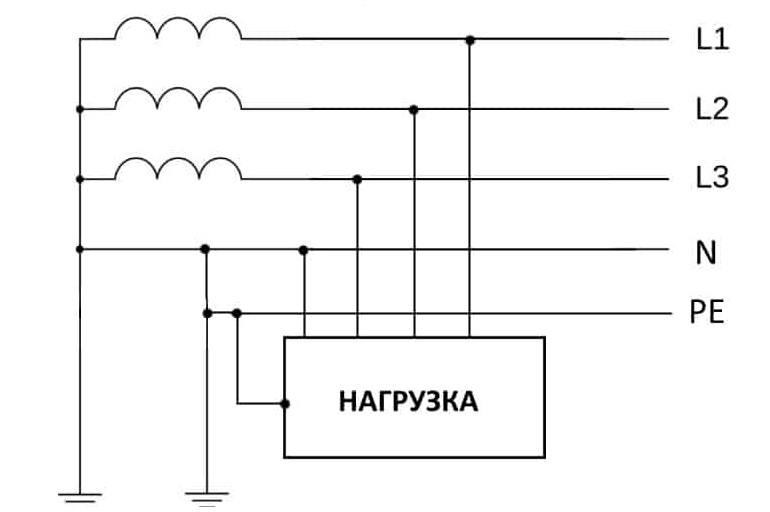

с TN-C на TN-C-S – в данном случае провод PEN подключается к рабочему нулю N и защитному проводу PE;
В первом варианте провод PEN делится и подключается на две отдельные шины N и PE, которые непременно маркируются. Ноль – синей изолентой, заземление – желтоватым знаком заземления. Шина N должна крепиться в щитке особыми изоляторами, дабы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.
При разделении PEN проводника ни при каких обстоятельствах в предстоящем нельзя соединять провода N и PE – это приведет к недлинному замыканию!
Во 2-м варианте провод PEN не делится, а крепится к шине N и в предстоящем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот метод лучше, так как при отгорании PEN-проводника все юзеры полосы электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех обитателей, то это может привести к поломке техники у тех юзеров, кто всё же озаботился его устройством.

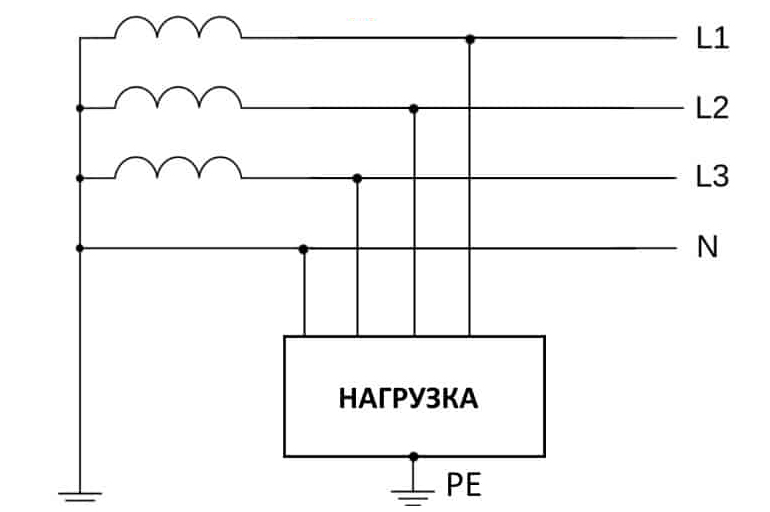

Единственный недочет системы ТТ – необходимость установки УЗО либо реле напряжения, что ведет за собой повышение издержек на компанию проводки.
Как выполнить заземление – детальная аннотация с фото
Устройство заземления делится на два шага – установка заземлителей и подключение контура к щитку. Беря во внимание трудозатратность процесса, всю работу можно поделить на два денька. Главное, дождаться сухой погоды.

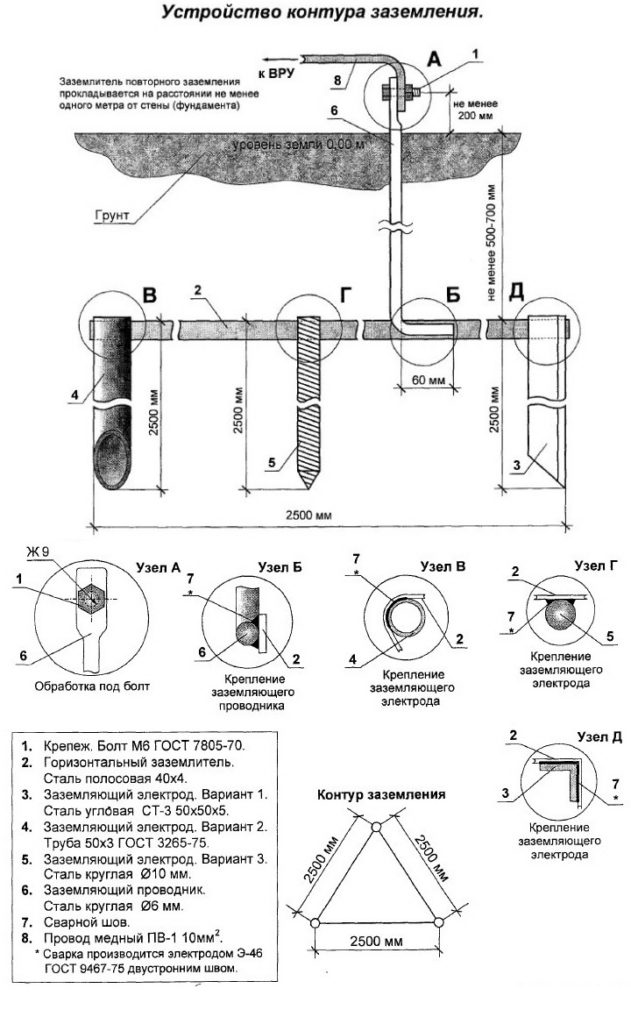

Устройство заземляющего контура
Соблюдая последовательность работ, выполнить контур заземления сумеет даже непрофессионал.
Единственное требование к работнику – физическая сила, так как придется хорошо помахать кувалдой.
- Очень принципиально избрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Лучший вариант – упрятать заземление под огражденной клумбой либо заасфальтированной дорожкой.
- Размечается место под контур. Самой пользующейся популярностью схемой является треугольник, так как для улучшения токопроводящих параметров малое количество заземлителей в контуре – три. Наилучшее расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Принципиально соблюдать однообразный шаг между заземлителями.
Работы по подключению заземления к щитку можно отложить на хоть какой другой денек – если всё изготовлено верно, контур прослужит без ремонта 50-70 лет, потому торопиться с подключением необходимо только при наличии уже присоединенных к сети электроприборов.
Правильное подключение заземления – залог безопасности и долгой службы техники

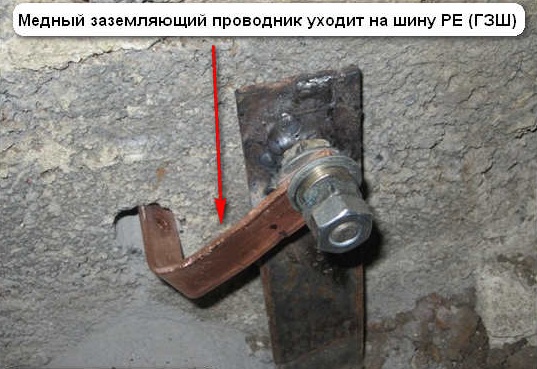

Очень принципиально верно подключить «земляную» шину к щитку. Для этого применяются медные, дюралевые либо железные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для дюралевых – 16 кв.мм, а для железных – 75 кв.мм. Употребляться могут как железные полосы, так и витые провода.
Для крепления железных полос делается отверстие по поперечнику болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться особыми клеммами, а ни при каких обстоятельствах не накручиваться на них.
Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтообразным соединением. Если дверца щита не заземлена, нужно заземлить и её – еще одним проводником. Принципиально заблаговременно подобрать шины заземления в щитке с достаточным количеством отверстий для различных устройств – укреплять два провода в одну точку категорически воспрещается.
Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в данном случае огромное количество «индивидуальных» заземлителей делают свой контур, при всем этом при пробое электричества на одном приборе полностью возможно возникновение напряжения на другом.
Проверка заземления
Очень принципиально не третировать проверкой заземления. В эталоне, проводить её необходимо раз в пару лет, дабы удостовериться, что контакты в месте сварки не отошли. Проверка проводится особыми измерительными устройствами, которые для разового использования брать нецелесообразно. Без специального же омметра инспектировать сопротивление контура никчемно и даже небезопасно.
Так, при подключении обычной лампочки к фазе и контуру она будет пылать, даже если заместо контура вставить в землю лом – из-за малеханького электропотребления. Если же применять мощнейший устройство, к примеру, обогреватель, это может быть небезопасно для здоровья. К тому же необходимо точно измерить сопротивление контура – оно не должно превосходить 4 Ом.
Можно применять трехэлектродный способ с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Потому лучше пригласить один раз электрика и быть уверенным в отменно выполненной работе!
⚡ Контур заземления для личного дома.
Всем привет. Прошедшим летом собрался сделать контур заземления для собственного дома.
У нас его не было. Проводка древняя. Все розетки без заземления. Стиральная машинка время от времени лупила током. А здесь еще супруга засмотрелась на посудомойку… В общем, решил и контур выполнить, и проводку поменять, и УЗО впихнуть. Все равно ремонт по дому идет…
Пообщавшись с электриками узнал, что нужна система ТТ. Самая обычная, в принципе. К дому два провода — фаза и ноль. И 3-ий я кидаю сам — заземление. Заземление никак не связано с электросетью, ноль НЕ соединен с моим заземлением. Не буду вдаваться в подробности, в инете куча теории по всем системам заземления.
Прикупил:

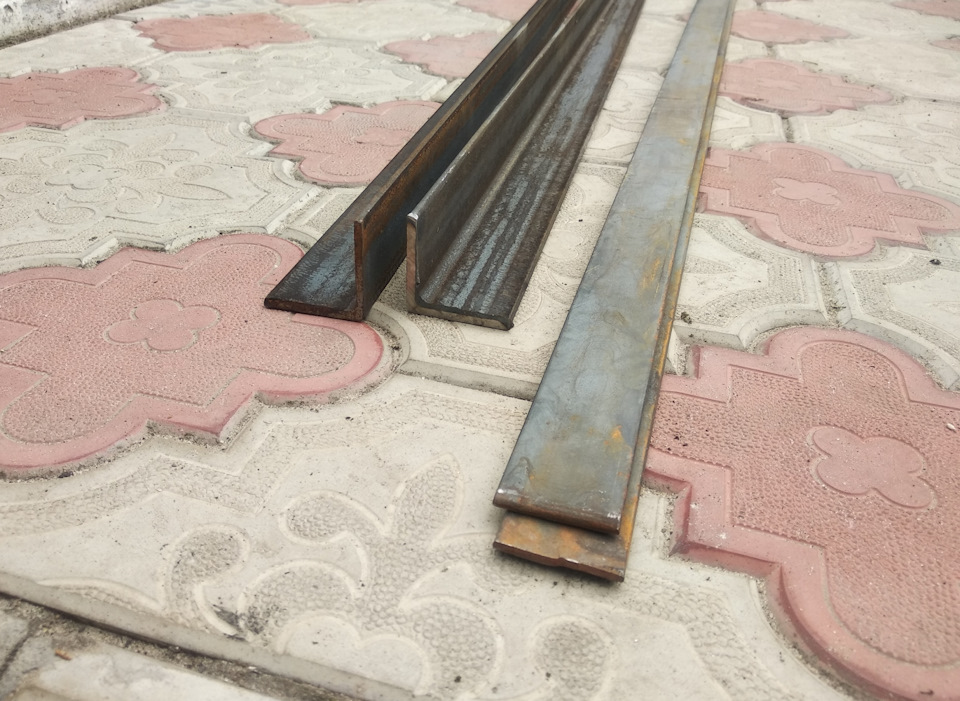

9м железного уголка 50х50х4мм. Уголок пойдет на заземлители, колы, которые вбиваются в землю.
Можно заместо уголков применять гладкие круглые штыри (но не арматуру).Либо трубы. Главное — площадь сечения заземлителя более 100мм2. Так что уголок у меня с припасом. Можно взять и 40х40.
Метров 12 железной полосы 40х4мм. Этим буду соединять заземлители и вести от контура к дому.

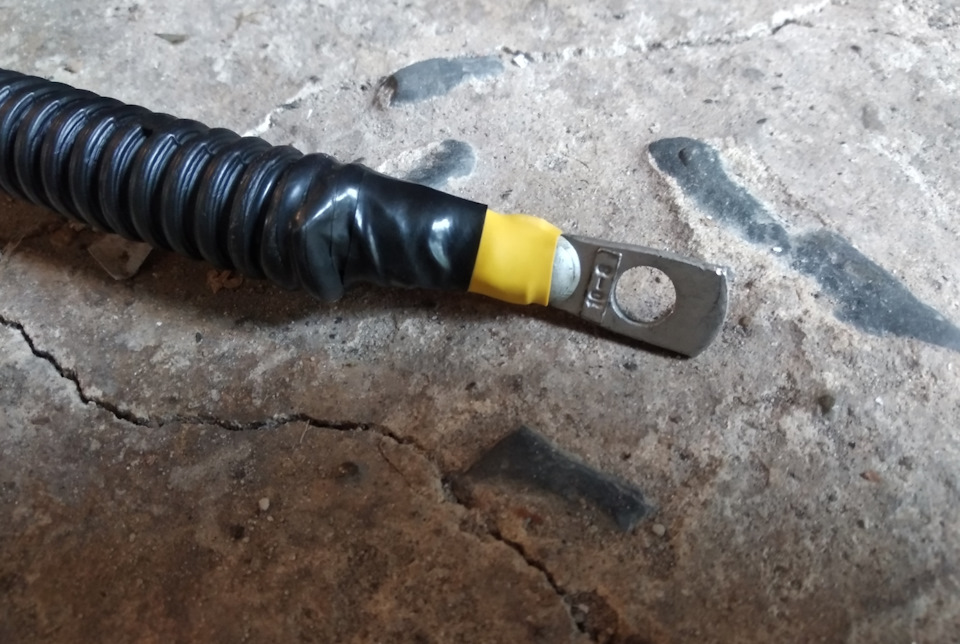

Медный провод 10мм2 для заземления. Его я буду тянуть от контура к щитку на шину заземления. На материалы издержал около 5 000 руб. Не так и недешево. С работой кого-либо нанимать выйдет существенно дороже…

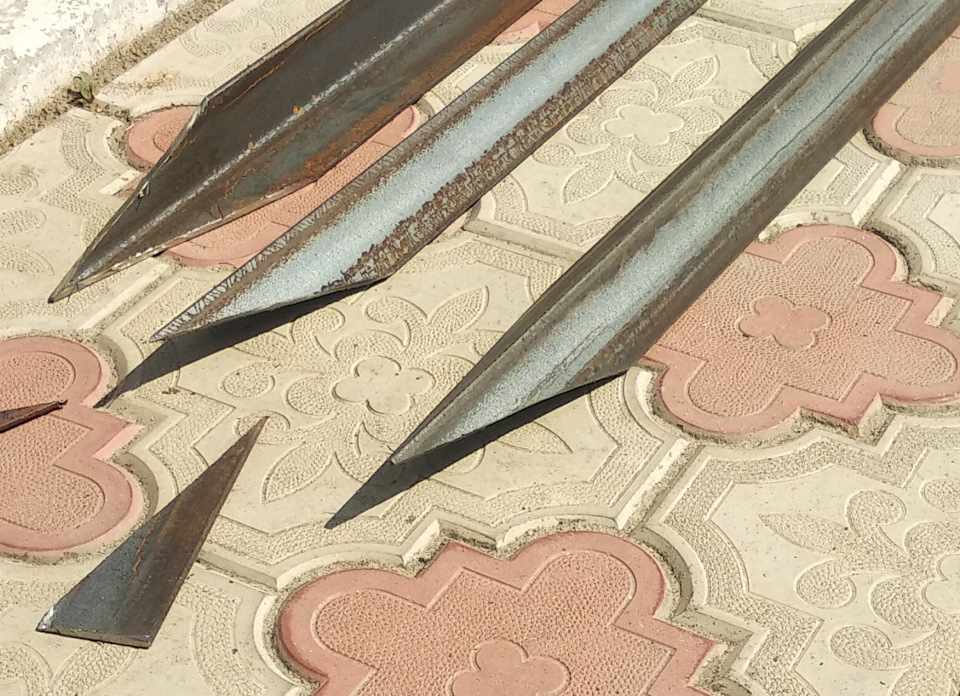

Разрезал "болгаркой" уголки ровно по три метра. С одной стороны срезал углы, заострил. Вышло три кола по три метра. Внимание! Для каждой местности и земли длина колов и расстояния между ними персональна! У нас хватит и два с половиной метра, три — с припасом. И правило есть — какие заземлители — такое и расстояние между ними. Либо кратное. Где-нибудь на севере либо юге, в болотах либо в песках необходимы колы длиннее, а может можно короче…

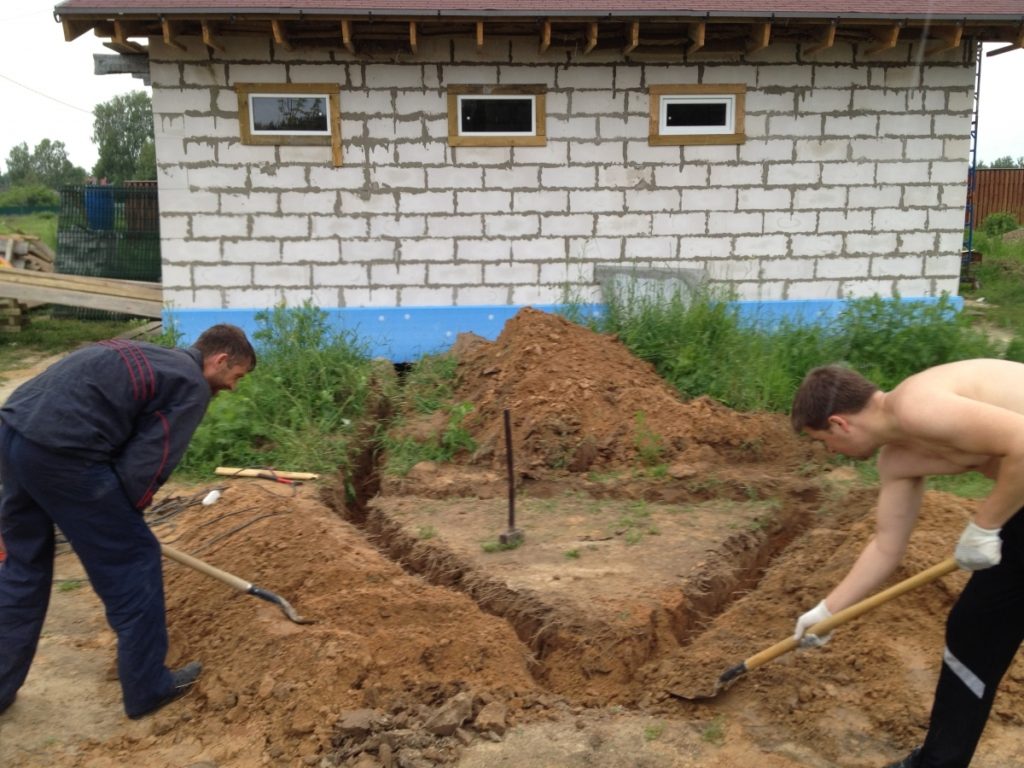

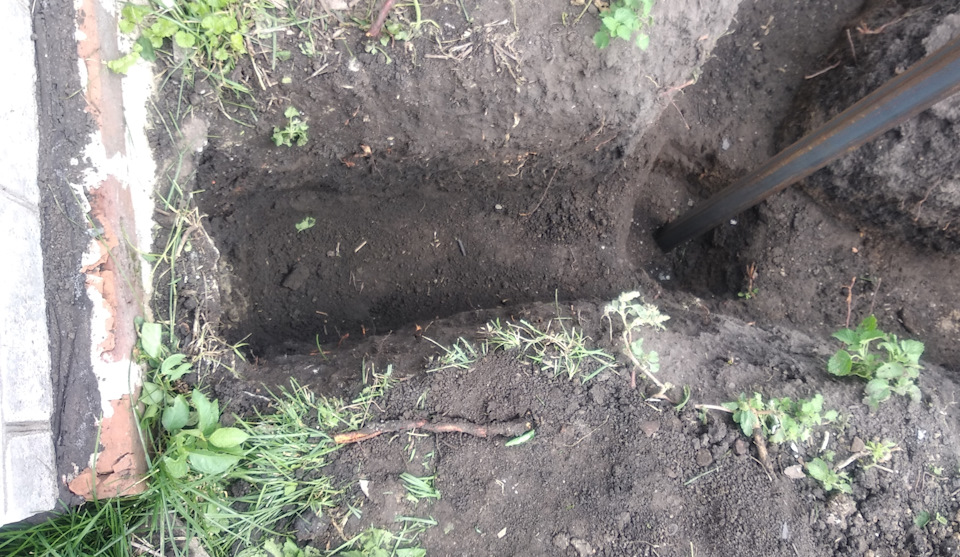

Сейчас у меня веселенькая работа по выкапыванию траншеи под контур. Решил делать треугольником. можно и в линию. Но треугольником показалось лучше — при обрыве где-нить полосы соединения заземлителей контакт все равно остается и контур будет работать. Прикинул равносторонний треугольник со стороной 3м верхушкой к дому и погнал с лопатой… Выкопал траншею более 50см. Нужно, дабы полоса соединения была на глубине более 50см. По углам еще мало углубился и самое увлекательное — работа кувалдой. Так как я не качок — руки у меня после этих работ просто отрывались…)

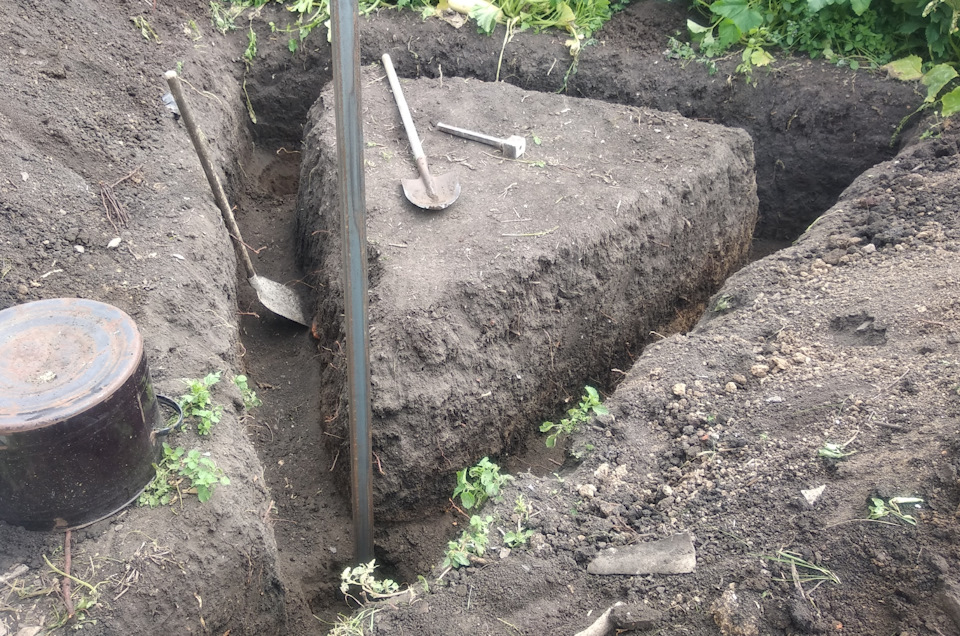

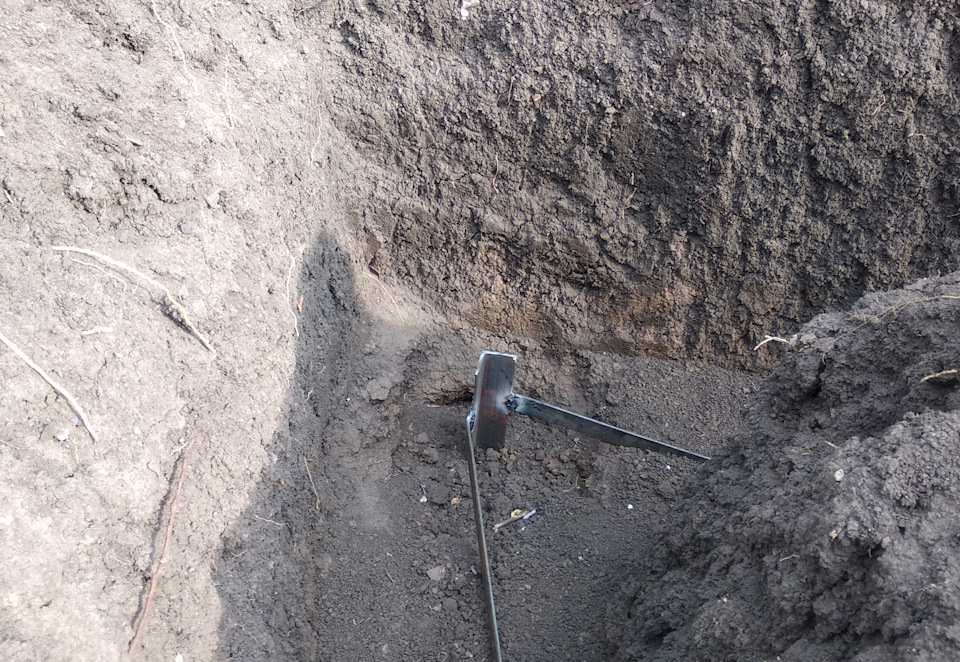

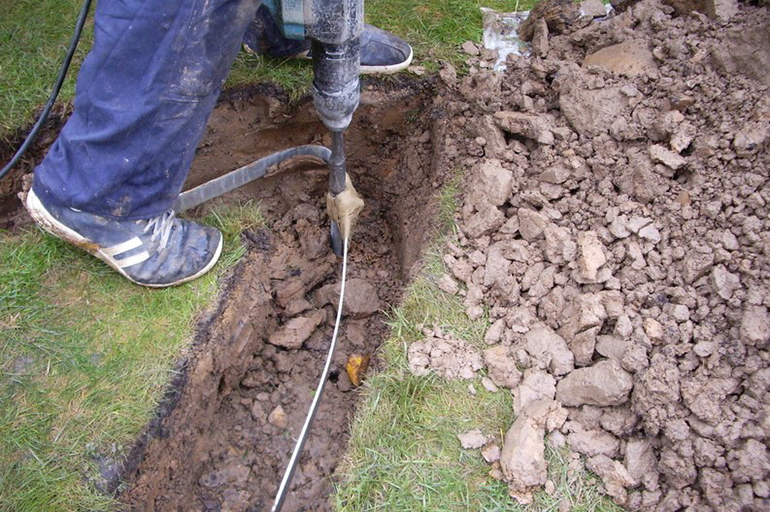

Загнал колы на три метра в землю. Ну практически на три метра. Вгонял длительно и упрямо. Под колы лил водичку, давал постоять — и дальше… Верхние концы колов знатно расплющились и обвернулись. Пришлось срезать малость болгаркой — сантимов на 5-10. Болгаркой в яме работать неловко, скажу я вам…

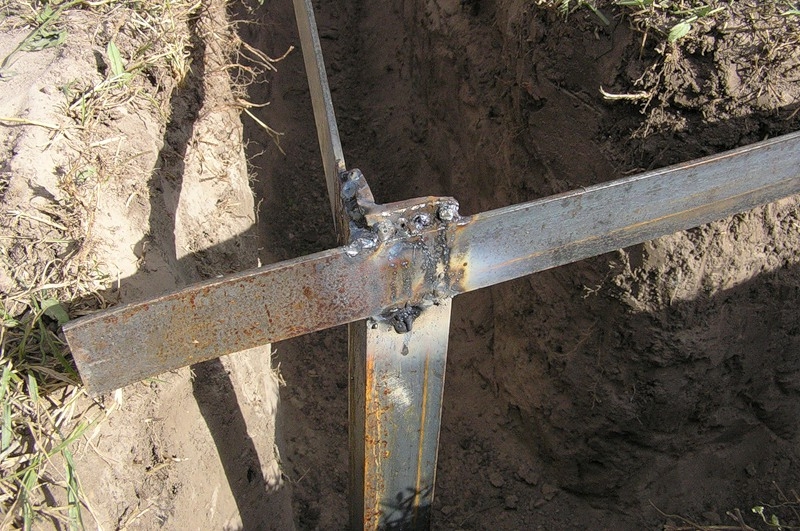

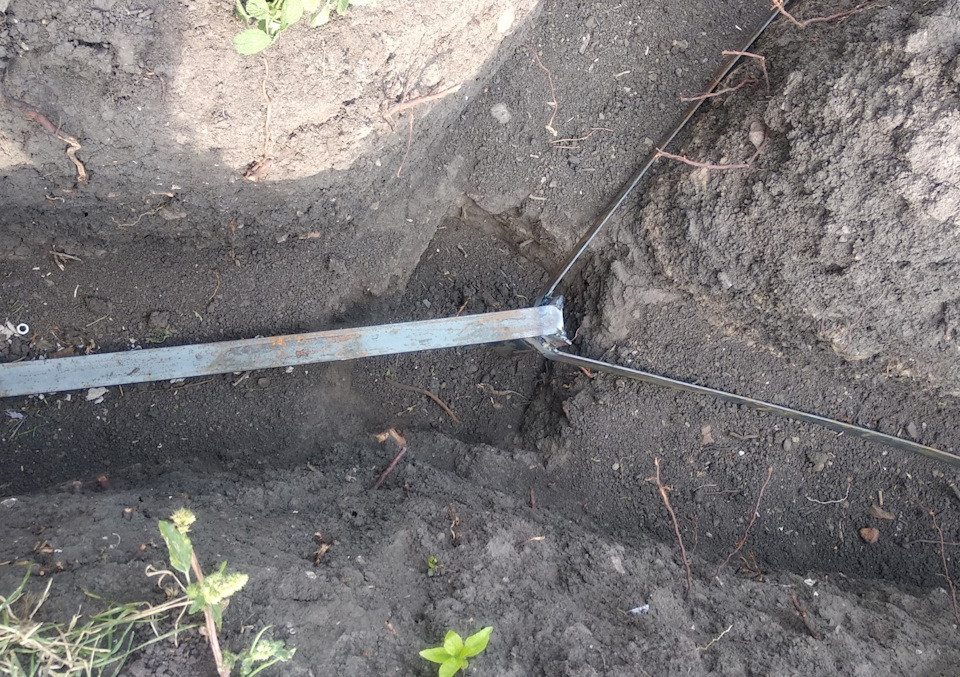

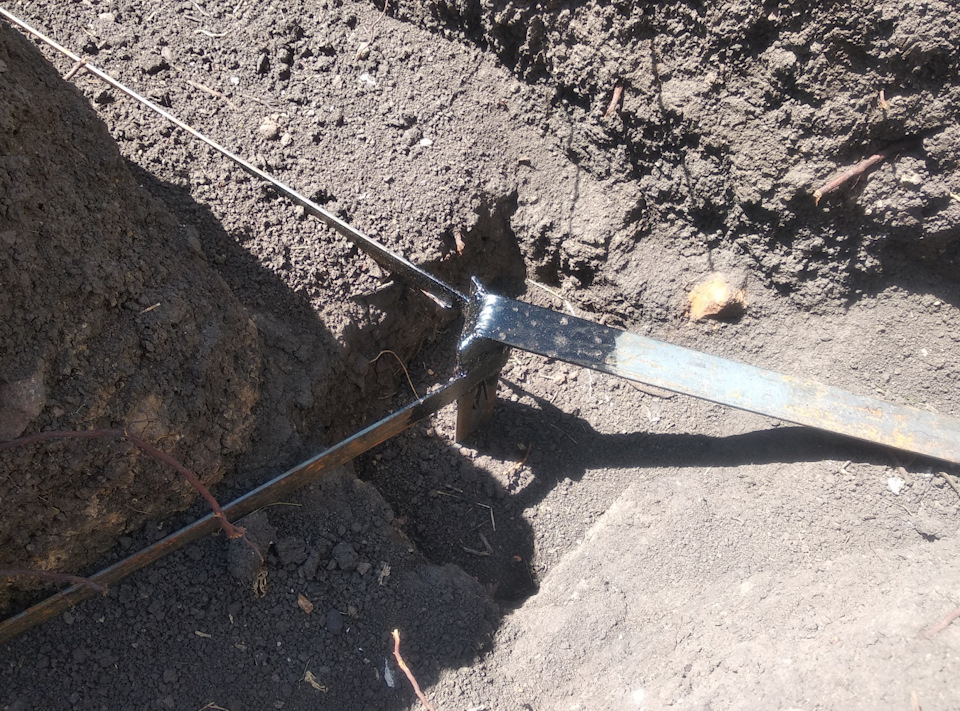

Потом — сварка. Нужно кропотливо обварить соединения полосы с уголками. Шов должен быть на каждом соединении 10см, более. Варить нужно кропотливо. В земле место сварки может стремительно сгнить и линия оборвется. Позже заземление не поможет…

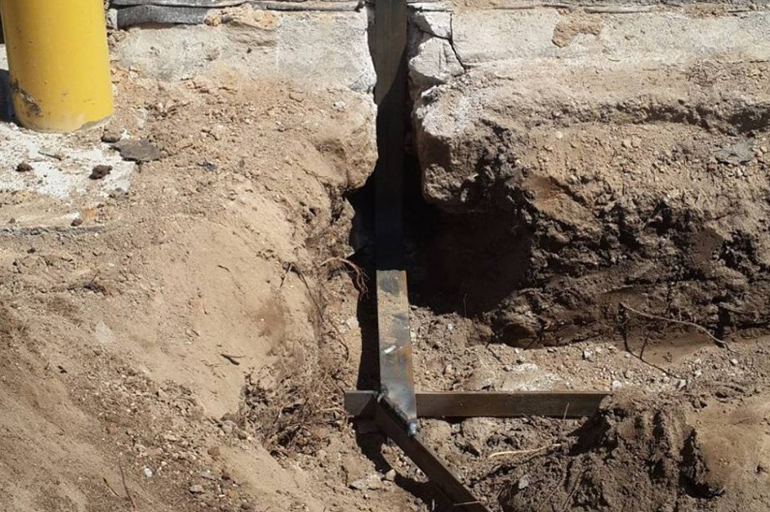

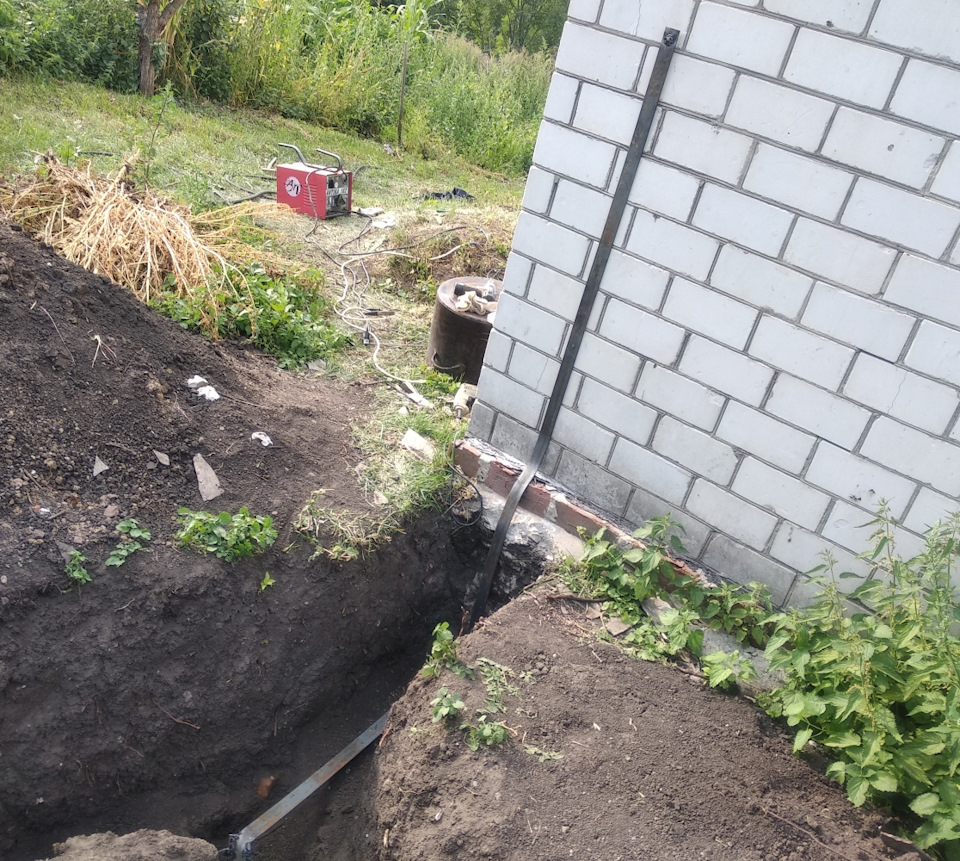

Все обварил. Приварил полосу в сторону дома и вывел на стенку.
Замазал все точки сварки авто мастикой. Все таки должна продлить жизнь местам сварки в земле. Весь контур мазать мастикой либо красить нельзя! Должен быть контакт с грунтом! В этом и смысл…

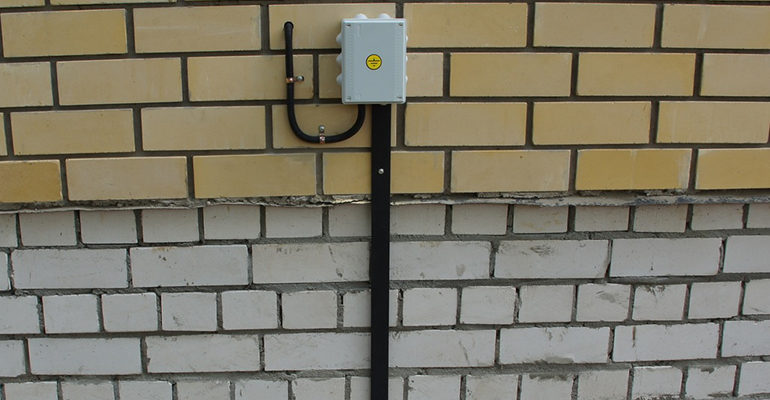

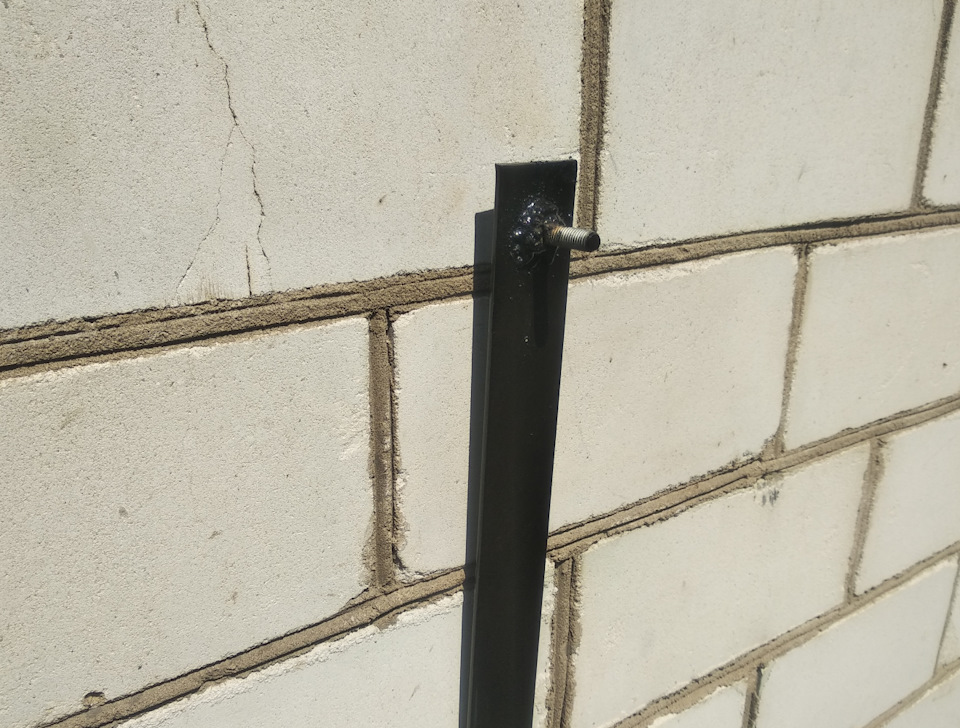

Выведенную полосу просверлил, прикрутил к стенке. Покрасил. На конце приварил болт М8.

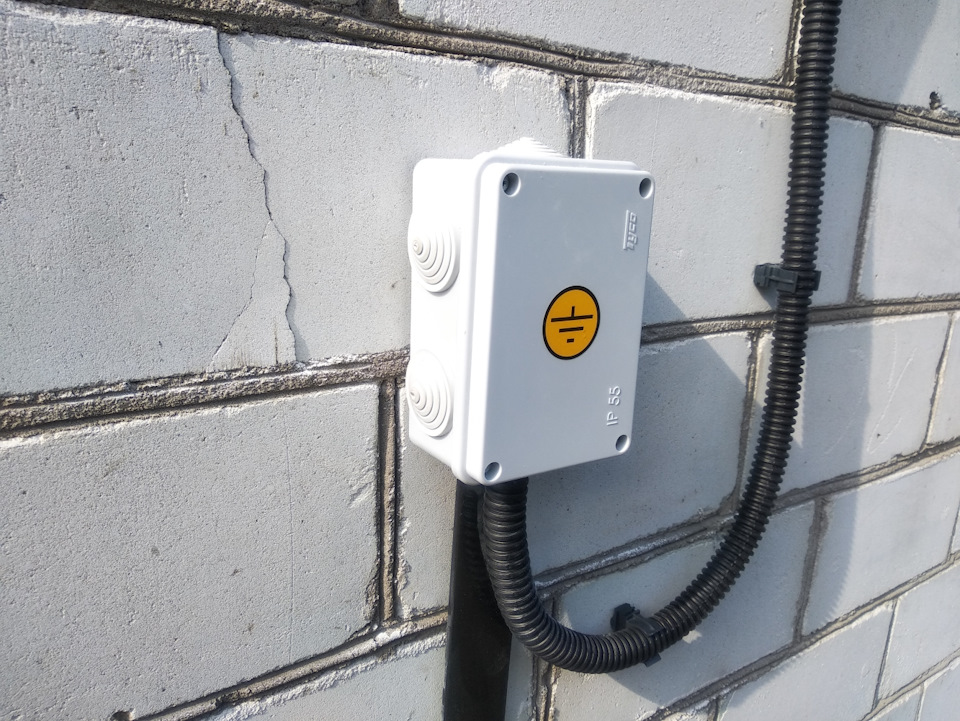

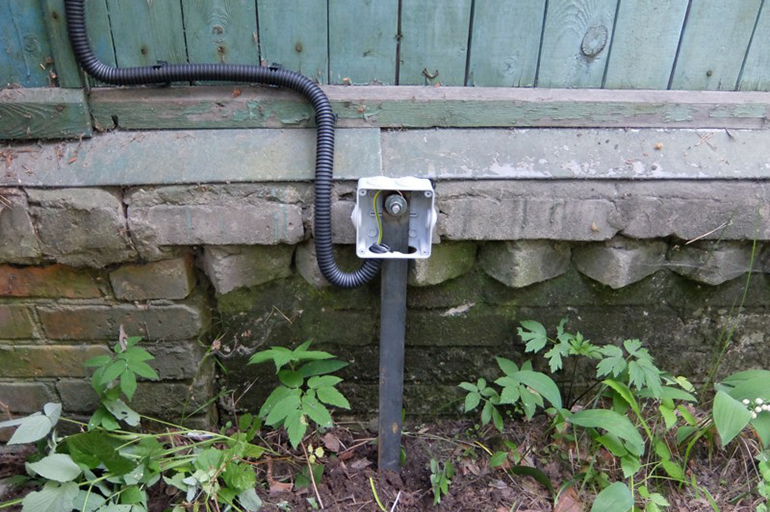

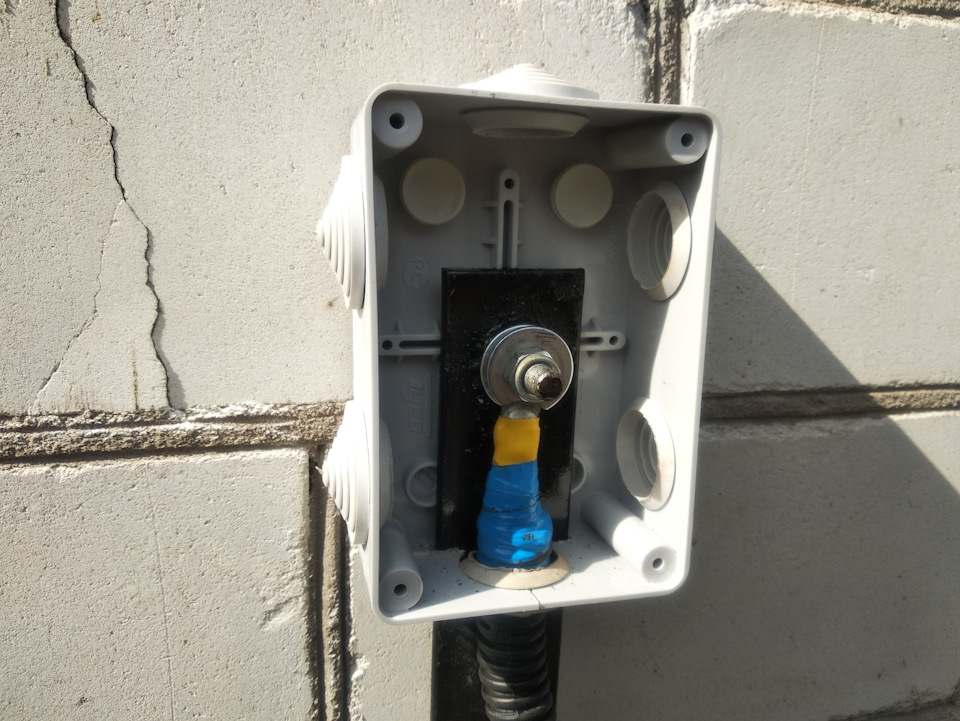

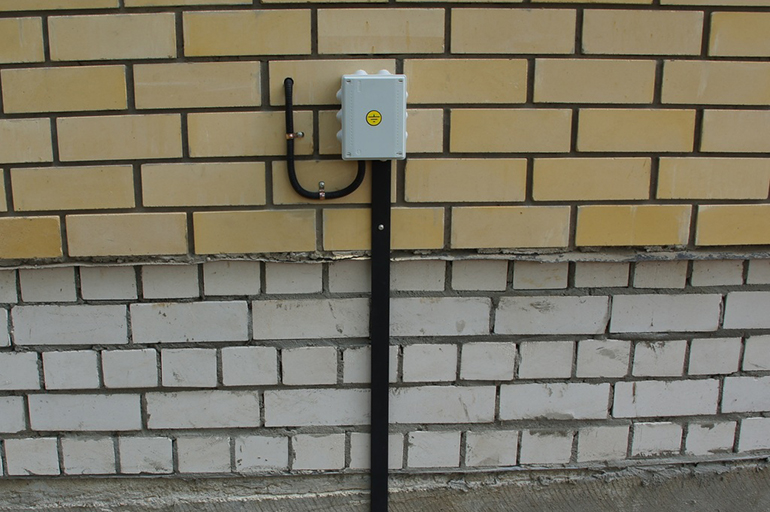

На место соединения надел маленькую монтажную коробку, завел провод, надел клемму на болт и хорошо зажал гайкой.
Все, готово! Можно засыпать траншею землей. Да, быстренько проверил работоспособность обыкновенной лампой накаливания. Это некорректно и так делать нельзя, но я сделал) Чисто себе. Один провод от лампочки на землю (к болту заземления), один — на фазу из домашней сети. Лампочка пылает ярко — все отлично. Меркло — нужно увеличивать контур (добавлять и приваривать заземлители). Не пылает — все плохо. Либо просто некорректно подсоединили). По мозгу — нужно звать спеца и пусть замеряет сопротивление контура…
Скажу так — стиральная машинка больше не бьется током. Посудомойка работает. При попадании фазы на землю срабатывает узо. Пихать пальцы в розетку не пробовал. Пока)
Всем спасибо, кто прочитал. Более тщательно и нагляднее в видео. Авось кому понадобиться. Гараж можно так же заземлить. Я не буду — у меня линия от дома идет. Только кабель нужно поменять на трехжильный)
Как верно выполнить заземление в доме: все размеры схема подключения своими руками установка контура
Заземление в личном доме является неотклонимой процедурой для обеспечения безопасности обитателей. Настоящая функциональность таковой конструкции находится в зависимости от верно подобранной схемы, материалов производства, соблюдения норм и технологии ее монтажа.
Для чего делать заземление в личном доме
Эксплуатация электрических устройств в доме сопровождается риском их замыкания или повреждением изоляционного покрытия проводов. Такие участки являются небезопасными для жизни человека. Если он прикоснется к неисправному электрическому оборудованию, его стукнет током, т.к. тело является неплохим проводником.
Потому для безопасности жильцов во всех пригородных коттеджах непременно оборудуют заземляющие устройства, которые также предупреждают ранний выход из строя бытовых электроприборов.
Устройство контура заземления
Контур заземления – это несколько электродов, которые соединены между собой железным стержнем и закопаны в землю. Такие конструкции в большинстве случаев имеют квадратную или треугольную форму.
Глубина установки штырей
Вертикальные штыри заземления забивают в грунт на глубину до 0,6 м, но не выше уровня вымерзания. Между ними оставляют расстояние от 2,5 до 3 м. На деньке траншеи концы электродов соединяют металлической пластинкой.
Почему нельзя ставить отдельные
Согласно ПУЭ, запрещено делать заземление личных жилых построек при помощи 1 штыря.
Существует такое понятие, как «сопротивление растеканию». Вокруг заглубленного в землю стержня создается наибольшее напряжение и плотность электрического тока. Когда он проходит через грунт, возрастает сопротивляемость его движению, которое через установленное расстояние прекращается. Эту точку именуют зоной растекания.
Один электрод обеспечивает малую зону и неспешное растекание электрического тока, потому в заземляющих конструкциях применяют минимум 2-3 штыря.
Нормы заземления для личного дома
Требования к обустройству заземления пригородных особняков:
- Расстояние между домом и наружным контуром устройства – от 1 до 10 м. Рекомендуемое – от 2 до 4 м.
- Заглубление штырей – на 2-3 м. Часть стержня (0,2-0,25 м) оставляют на поверхности для соединения металлической пластинкой.
- Малое сечение шины, которую прокладывают к треугольнику от вводного электрощита, – 16 мм².
- Для соединения частей заземляющей конструкции на щитке применяют болты. Связку электродов производят полосой из металла при помощи сварки.
- Наибольшее значение сопротивления конструкции – при использовании сети 220 В – 8 Ом, 380 В – 4 Ом.
Читайте также: Как проверить наличие заземления в розетке мультиметром
Наружный заземляющий контур располагают на глубине ниже уровня замерзания земли, по другому пучение земли будет выталкивать штыри на поверхность.
Виды контуров заземления
Для моментального стекания электротока в грунт подсистема его распределяет на несколько электродов, которые расположены друг от друга на расстоянии. Это позволяет прирастить площадь рассеивания. Есть 2 варианта производства заземления.
Линейный
В данном случае 2-3 электрода располагают полукругом или в линию. Таковой контур применяют, если площадь земляного участка не позволяет выполнить замкнутую конструкцию.
Треугольник
В данном случае применяют 3 штыря и соединяют их между собой металлическими полосами. Готовое изделие выходит в форме треугольника с равными сторонами.
Схемы заземления: какую избрать
Заземляющая система пригородного коттеджа находится в зависимости от варианта сетевой подводки к ней. Нередко применяют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия или двужильный кабель. При 380В применяется четырехпроводная линия или четырехжильный кабель.
В данном случае PEN-ввод делят на параллельные проводники.
PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:
- нейтраль – N;
- земля – РЕ;
- распределитель на 4 соединения.

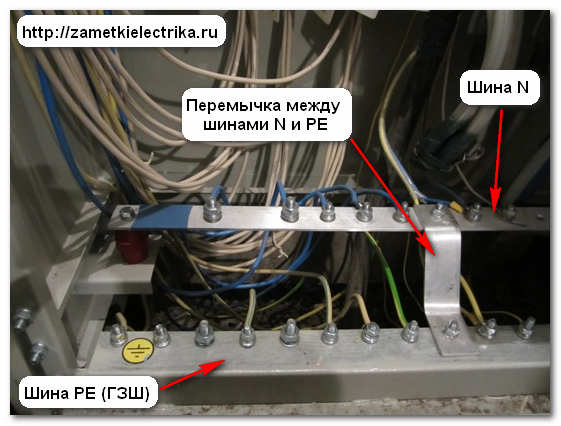

Шину N располагают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Вместе проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.
В данном случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разбиты в сети. Только проводник РЕ соединяют с заземлителем.
Что будет нужно для заземления
Для самостоятельного обустройства системы заземления пригородного дома пригодятся следующие инструменты и материалы:
- штыковая лопата;
- кувалда;
- набор гаечных ключей;
- сварочный аппарат;
- перфоратор;
- болгарка;
- уголок 50х50 мм из нержавеющей стали (длиной 2 м);
- медный провод сечением 6 мм²;
- полоса из нержавейки 4х40 мм (ее длина равна расстоянию от крыльца жилого строения до места расположения контура заземления);
- 3 железные полосы (длина каждой – 120 см, малая толщина – 4 мм, ширина – 4 см);
- болт М10 либо М8.
На толщине электродов сберегать не рекомендуется – от этого зависит надежность и срок эксплуатации заземляющей конструкции.
Расчет заземления для личного дома
Расчет системы заземления для пригородного дома осуществляется по формулам.
Читайте также: Как верно отличить нулевой провод от заземления
Сопротивление грунта
Ro = (Pэкв/2π×L)×(ln(2L/d)+0.5ln((4T+L)/(4T-L)), где:
- Pэкв – эквивалентный удельный показатель сопротивляемости земли;
- d – поперечник электрода (м);
- L – длина электрода (м);
- T – расстояние от поверхности земли до центра электрода (м).
Количество электродов
- Ro – сопротивляемость грунта (рассчитывается по формуле выше);
- Ψ – климатический коэффициент;
- Rн – наибольшее сопротивление контура (60 Ом при сетевом напряжении 220 В, 15 Ом для 380 В).
На основании приобретенных значений собирается конструкция заземления.
Как выполнить заземление своими руками
До того как без помощи других обустроить заземление собственного пригородного дома, рекомендуется изучить пошаговую аннотацию, как верно выполнить и установить конструкцию.
Выбор места установки контуров
Прежде всего на участке подбирают неопасное для обитателей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент тут находиться очень небезопасно.
Потому участок закладки системы подбирают там, где никто не прогуливается. Лучше выполнить отвод за зданием около забора, но расстояние от заземлителя до фундамента дома не должно превосходить 1 м. Страшную зону дополнительно рекомендуется заградить маленьким древесным заборчиком.
Исходные земельные работы

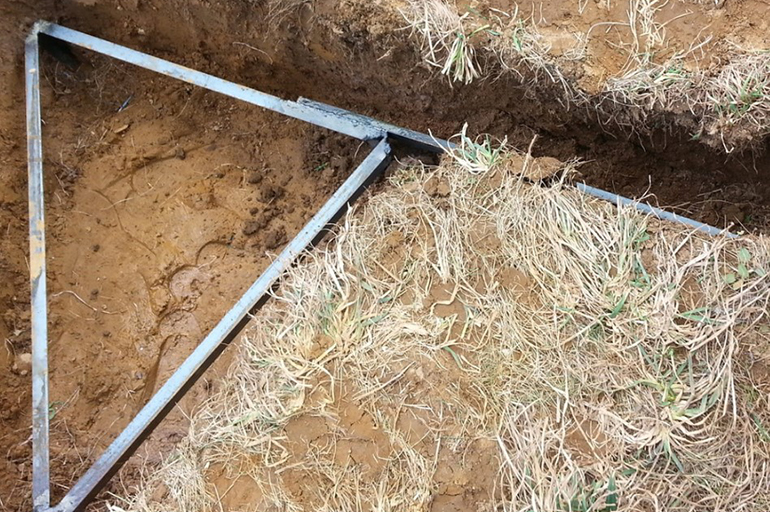

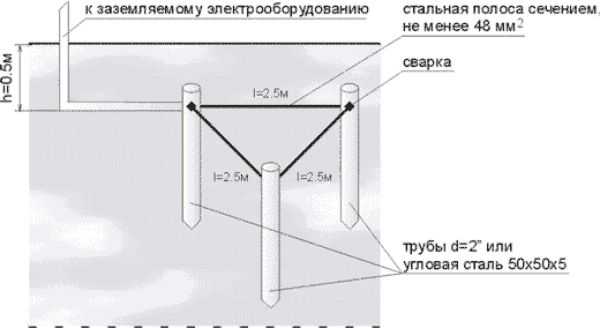

На избранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания железной полосы со штырями.
От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого строения. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.
Установка заземлителей

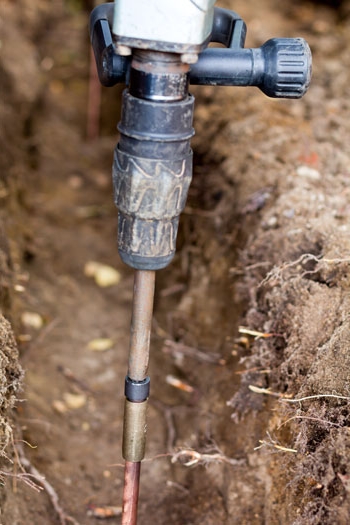

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей за ранее затачивают болгаркой, потом забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны размещаться на плоскости ямы.
Сварка

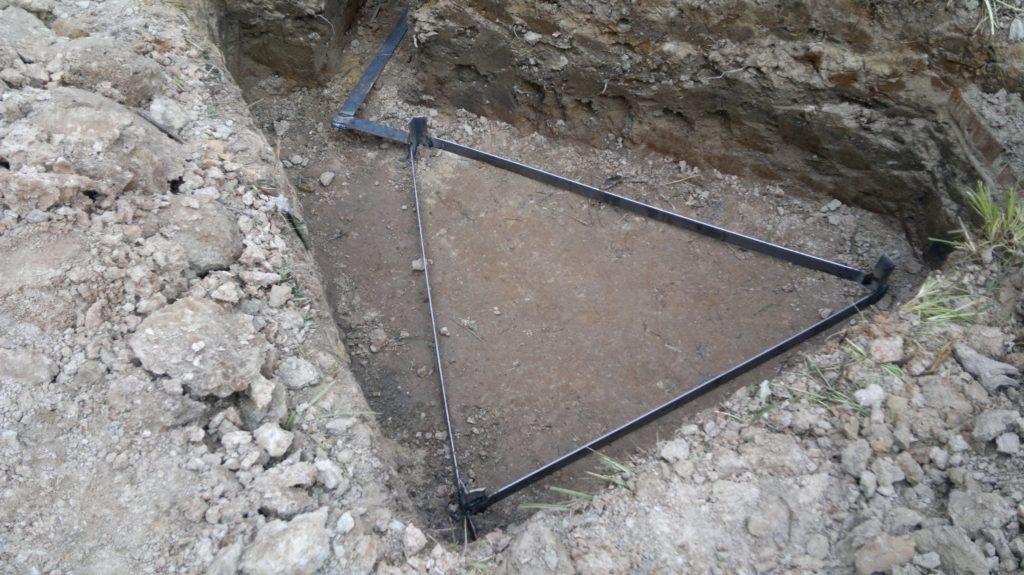

К выступающим концам забитых в землю электродов приваривают полосы из металла шириной 4 мм и шириной 40 мм. В итоге выходит металлической треугольник, к которому приваривают длинноватую железную полосу, пролегающую до фундамента дома. Тут производят подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полосы на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).
Оборотная засыпка
После окончания сварочных работ траншею засыпают грунтом и кропотливо утрамбовывают. Но за ранее на дно ямы заливают соляной раствор. Для его изготовления применяют ведро воды и 2-3 пачки соли.
Читайте также: Какую функцию делает заземление: зачем оно предназначено что собой представляет заземляющее устройство

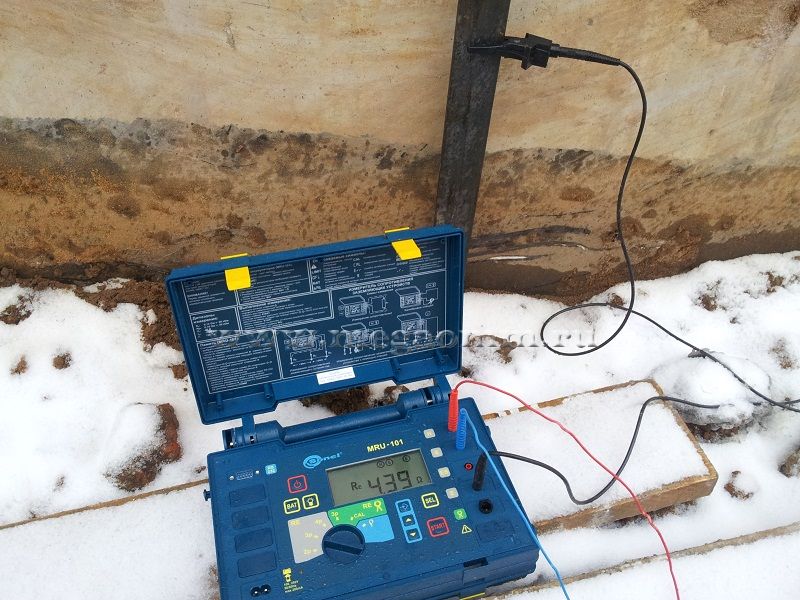

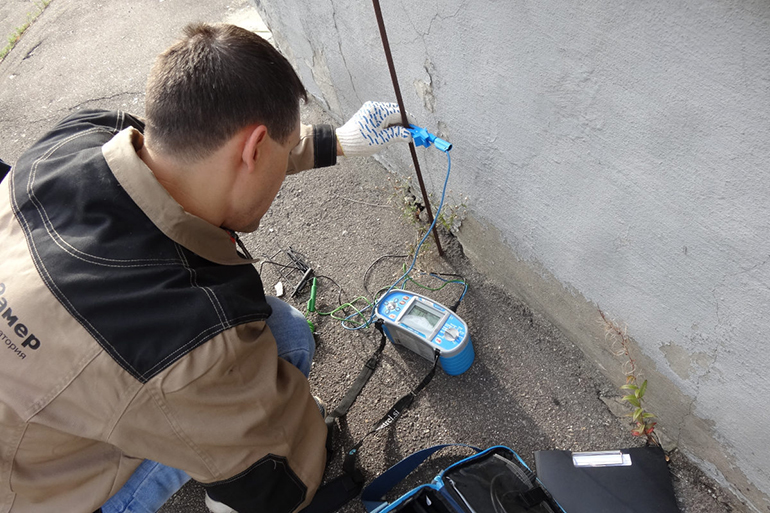

Проверка сопротивления
При самостоятельном обустройстве заземления многие обладатели пригородных особняков интересуются, необходимо ли брать для проверки сопротивления системы особый устройство. Такое устройство промышленного производства стоит недешево. Если в предстоящем его внедрение не планируется, рекомендуется выполнить схожее приспособление своими руками при помощи обыкновенной лампочки на 100 Вт и проводов.
Дабы проверить, работает система либо нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа пылает ярко, означает, все монтажные работы изготовлены верно. Мерклый свет гласит о том, что между элементами конструкции слабенький контакт.
Если лампочка не загорелась, означает, при сборке были допущены ошибки или некорректно разработана схема.
Что лучше – самодельные контуры либо покупной набор
Для обустройства заземления пригородного дома можно приобрести уже готовый набор устройства. Это дозволит стремительно установить конструкцию, нередко даже без применения сварочного оборудования. Для соединения отдельных частей производители изготавливают особые крепежи.
Заводские конструкции числятся более надежными, т.к. все детали делаются из нержавеющего металла, дополнительно обрабатываются защитными составами. Но они недешево стоят – от 7000 до 10000 руб.
Система заземления, собранная своими руками из имеющихся дома материалов, позволяет обладателям личного коттеджа значительно сберечь. А если верно высчитать схему и отменно выполнить монтажные работы, самодельная конструкция прослужит не меньше, чем заводская.
Нередкие ошибки при установке
Обладатели пригородных домов при самостоятельном обустройстве заземляющих конструкций нередко допускают такие ошибки:
- Покрывают электроды слоем лакокрасочного материала с целью защиты изделия от коррозии. В итоге такое покрытие препятствует протеканию тока в грунт.

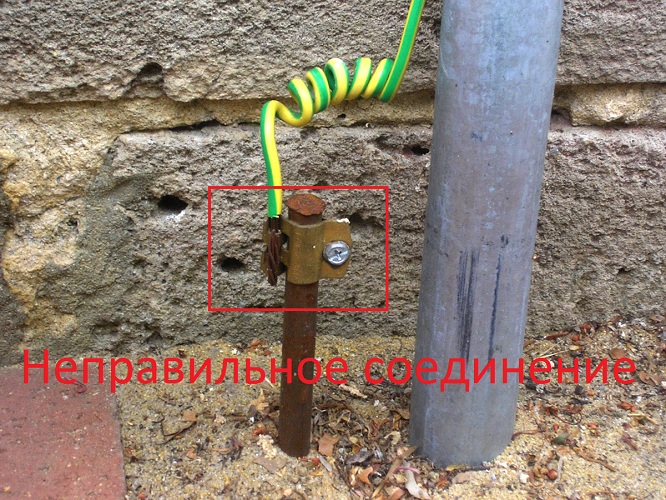

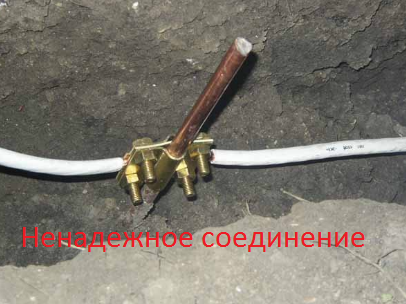

- Соединяют болтами штыри заземления с металлическими связями. В итоге коррозии элементы конструкции теряют между собой контакт.
- Далековато располагают треугольный контур от фундамента строения. Это приводит к существенному повышению сопротивления заземляющей системы.
- Применяют сразу дюралевые и медные проводники. В данном случае из-за контактной коррозии усугубляется соединение частей.
- Применяют для электродов очень узкий профиль. В итоге образования коррозии значительно увеличивается сопротивляемость железного изделия.
При обнаружении всех недочетов в системе их рекомендуется одномоментно устранять. Заземляющее устройство, работающее с нарушениями, неспособно обеспечить надежную безопасность обладателям личных домов, в каких применяется бытовое электрическое оборудование.
