Заземление для газового котла в личном доме

Многим известна ситуация, когда сервисная служба компании производителя просит оборудовать заземление газового котла в личном доме. Не просто подключить к общему контуру в доме, а выполнить непременно заземление для газового оборудования по всем требованиям ПУЭ и нормам эксплуатации. Приходится делать, по другому сервисный инженер не поставит котел на гарантию, а это чревато суровыми убытками в случае трагедии.

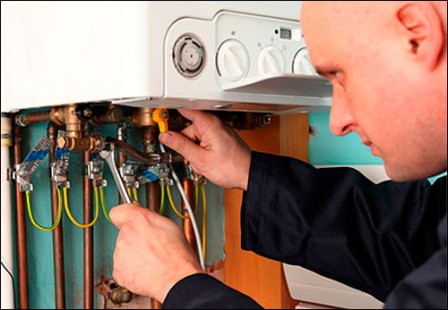

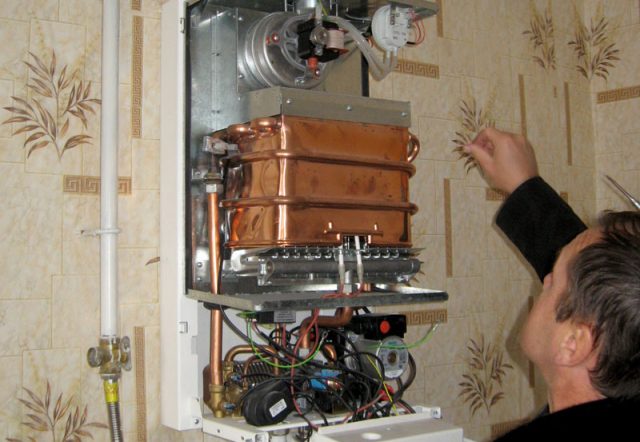

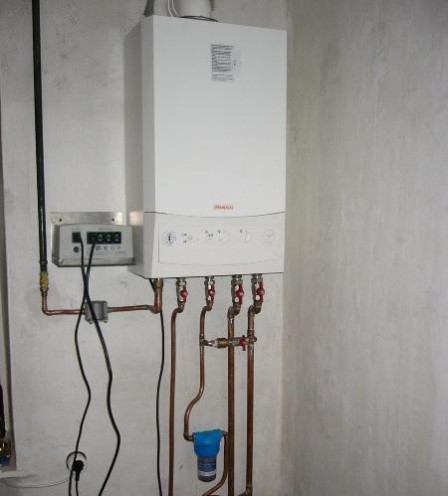

В современном газовом котле много электроники и автоматики

Нужно ли заземлять газовый котел

Позиция работников сервисной и газовой служб, с одной стороны, понятна, так просит аннотация, с другой стороны, вызывает недоумение. Зачем необходимо заземлить газовый котел в квартире либо в современном доме, в каком с проводкой полный порядок, стоят автоматы защиты и даже УЗО.

Ведь заземление прежде всего нужна для защиты от поражения электрическим током. Мощность электрического оборудования в газовом котле максимум на 150 Вт меньше, чем у мясорубки либо миксера. Для них же не требуют самостоятельного заземления.

Дабы осознать предпосылки, по которым необходимо заземление для газового котла, довольно почитать документацию к отопительному оборудованию. В итоге получаем следующее:

Внедрение пластмассовых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к возникновению огромного количества статического напряжения. Потому выполнить заземление для газового котла необходимо для того, дабы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особенной угрозы нет, но если вдруг необходимо будет применять пропан бутан, который на сей день является главным топливом для дачных домиков и особняков, то риск пожара растет в сотки раз;
2-ая причина более явна. Заземление подвесного газового котла помогает избежать повреждения электроники и управляющих плат.

К сведению! У самых дешевеньких стенных двухконтурных систем отопления цена электроных компонент может составлять сотки баксов.

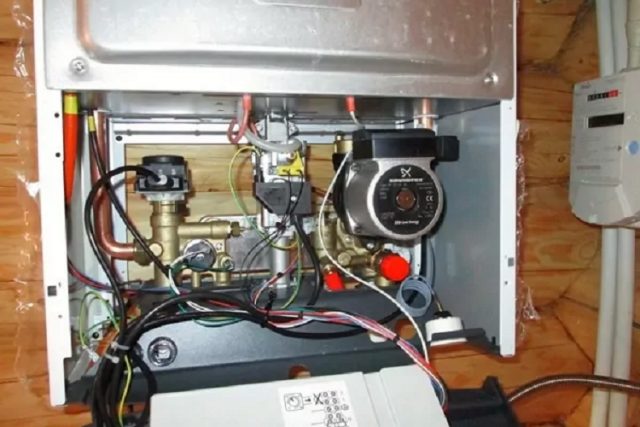

Скачек напряжения от включившегося холодильника может спалить плату розжига

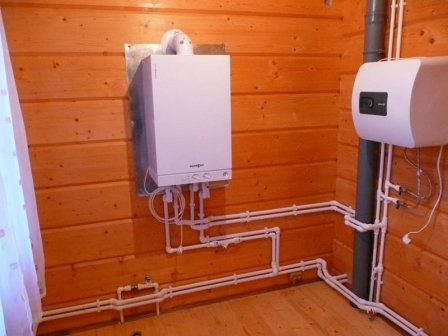

Если для отопления дома либо квартиры применяются более современные и действенные конденсатные модели, в каких установлен фактически настоящий компьютер, то при отсутствии заземления речь уже идет о издержек существенно большего порядка. Не говоря уже о том, что заземлить газовый стенной котел нужно, дабы появляющийся статический потенциал временами не сбивал и не влиял на узкую настройку датчиков котла.

Верный выбор заземлителя

Самый обычный метод заземлить газовый котел состоит в том, дабы подсоединить клемму заземления на корпусе отопительной системы к железной трубе, ведущей в грунт, к примеру, к водопроводу либо канализации. В итоге, если открыть кран с жаркой водой и прикоснуться к струе, то можно получить осязаемый удар током. Таковой метод не просто не действенный, он к тому же опасен для жильцов.

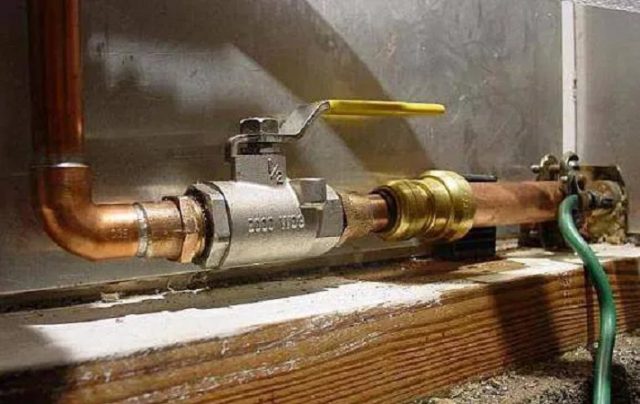

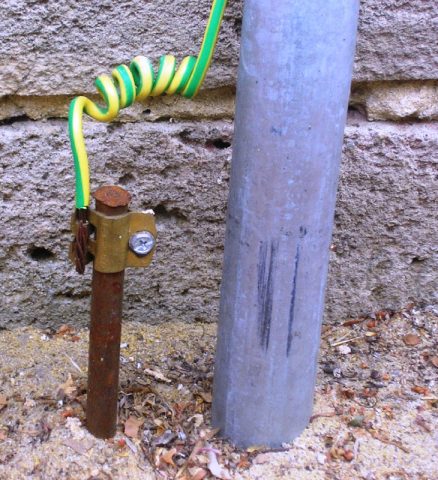

Самый нехороший вариант «земли»

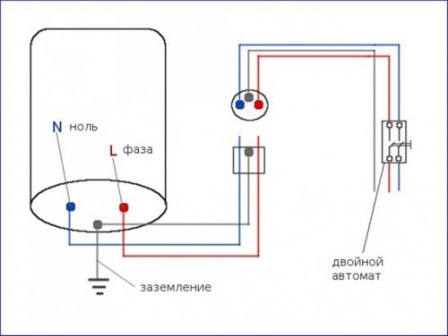

2-ой вариант, более распространенный, подразумевает подключение заземления двухконтурного газового котла к общей «земле» в личном доме. Выходит, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телека. В таком случае сильный заброс напряжения исключительно в момент включения холодильника либо нагревателя стиралки может просто вывести из строя электронику газового котла.

Потому общие требования к обустройству заземления можно сконструировать в 2-ух пт:

Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в конкретной близости к зданию;
Сопротивление контура заземления должно соответствовать нормам и не должно изменяться, возрастать зависимо от погодных критерий и поры года.

Не считая того, лучше оборудовать контур в сокрытом варианте, таким макаром, дабы его нереально было извлечь из земли. Железные детали часто становятся легкой добычей искателей металлолома, потому для жильцов квартир и дачных домиков более хорошим вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Нормы и требования для заземления газового котла

Главные свойства и конструктивные особенности контура неопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Дабы лишне не углубляться в исследование нормативных документов, необходимо отметить два более принципиальных требования. Во-1-х, сопротивление грунта должно быть менее 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину вымерзания грунта, независимо от его состава. Тем паче что в чистом виде песок и глину повстречать довольно трудно, потому приходится подстраховываться на случай сухого лета.

Металл шины и контура не окрашивают и не обрабатывают антикоррозиантом

Во-2-х, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть более 75 мм2 для стали и 16 мм2 для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм2.

Как верно заземлить газовый котел в личном доме

Расстояние от корпуса до места расположения контура должно быть менее 5 м. На каждые 3 м дополнительной длины сечение шины придется наращивать на 10%. Не считая того, для сборки заземления нужно выбирать мокрое затененное место, очень удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и предварительные работы

Сам по для себя процесс производства контура и подключения «земли» к газовому оборудованию не представляет особенной трудности, так как все главные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла осуществляется проект монтажа, в каком непременно будет раздел по электрическому оборудованию и заземлению. Необходимо только точно выполнить предписание по размерам контура и сечениям материалов, применяемых для оборудования заземления газового котла.

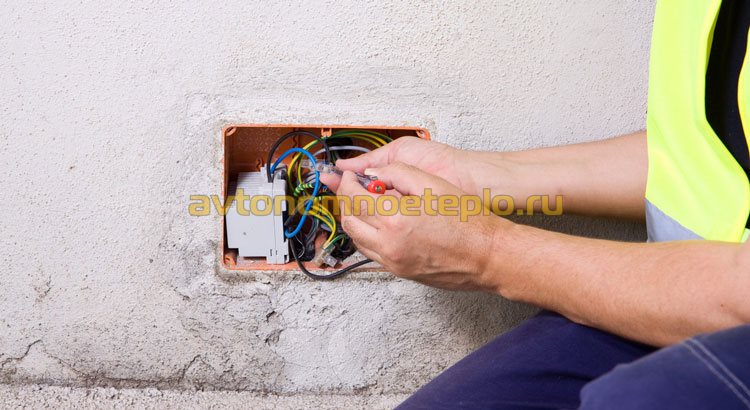

Совет! Если в схеме отсутствует устройство УЗО, то полностью может быть установить его по своей инициативе, необходимо только верно подключить к системе электропитания на щитке. Не считая того, подключать УЗО можно только по окончанию оборудования заземляющего контура и монтажа шины на корпусе.

Сборка и установка заземляющего контура

Если в силу каких-либо обстоятельств нет способности собрать настоящий заземляющий контур из железного уголка, то, как кандидатуру, можно применять набор модульного заземления по типу Z 000 0-15. На самом деле, это длиннющий бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает действенное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм2.

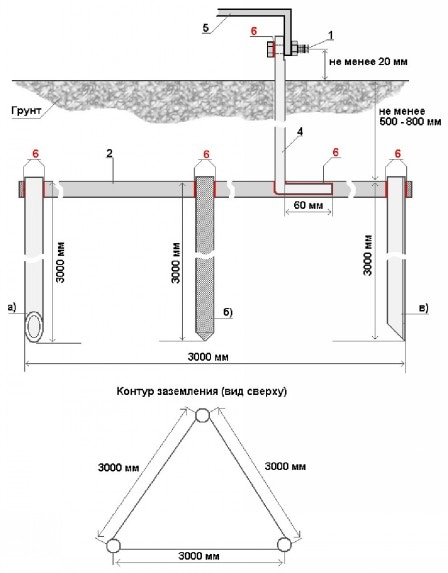

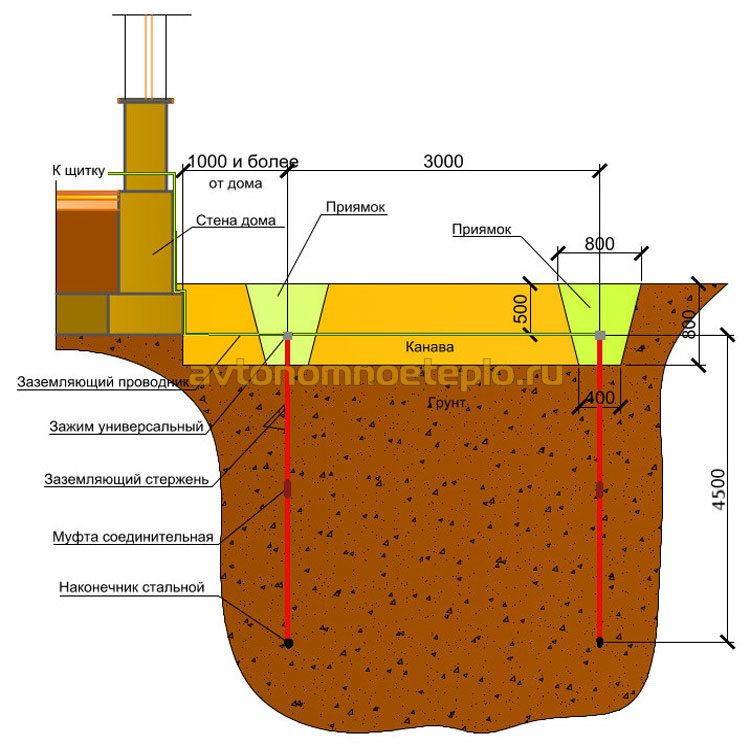

Традиционный вариант контура сваривают точечной сваркой из железных уголков длиной более 200 см каждый. Все три уголка соединяют либо обвязывают монтажной шиной сечением 75 мм, как правило это стандартная электрическая шина 40х4 мм, используемая для производства земли для газовых и электрических котлов.

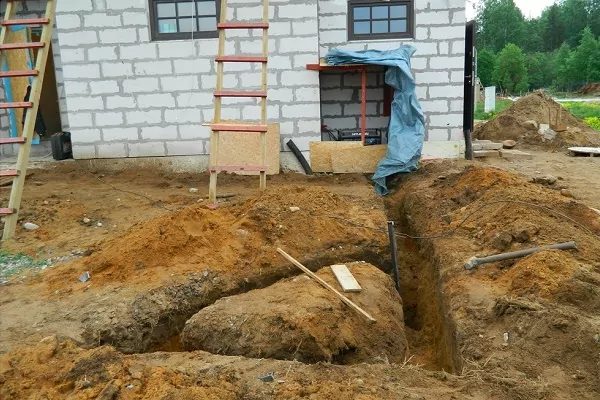

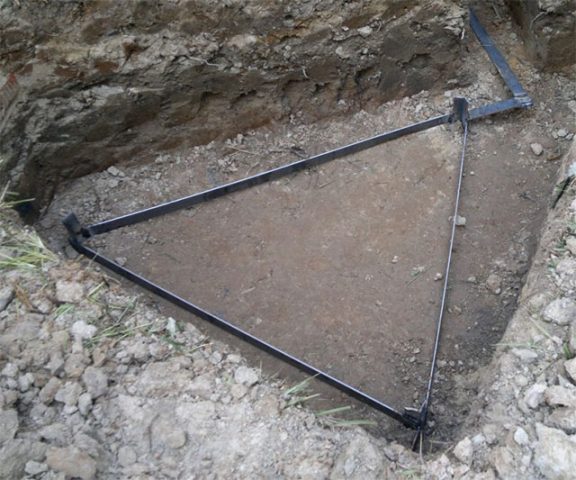

Для монтажа в грунт нужно вырыть как минимум котлован либо три траншеи в виде треугольника на глубину более метра. Дальше садовым буром пробивают в верхушках углубления еще по 20-30 см. Расстояние между ними должно быть более 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часиков для размягчения земли. Кол необходимо только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

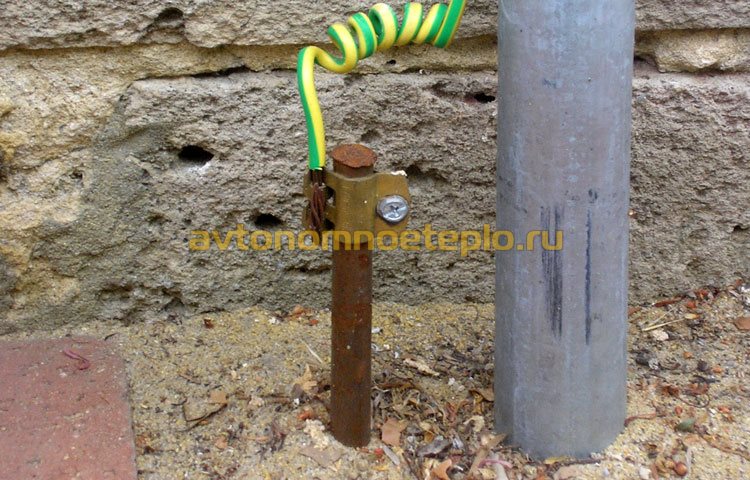

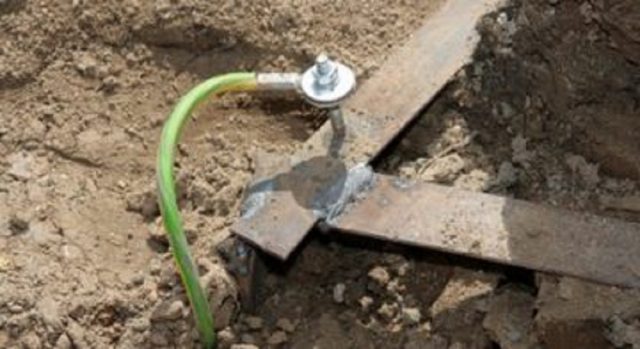

Необходимо будет приварить резьбовую шпильку под контакт

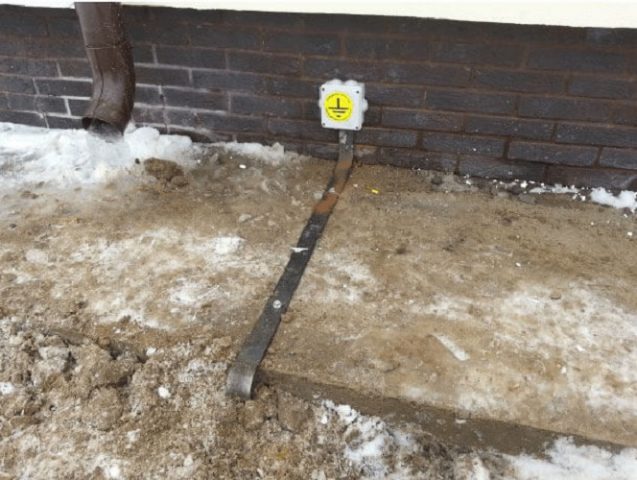

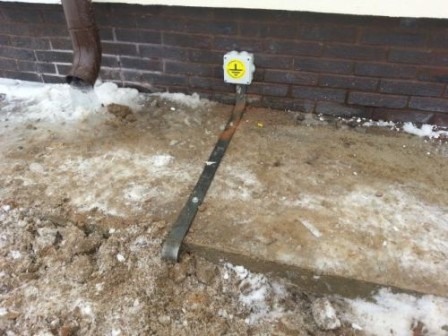

Вершины кольев обвязывают сваркой с горизонтальными перемычками. К наиблежайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт железной накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, необходимо убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по железной обвязке. Стандартное заземление, изготовленное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

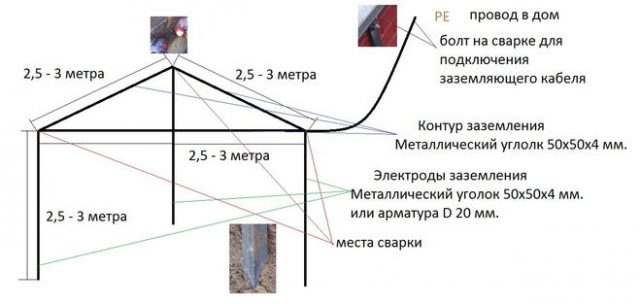

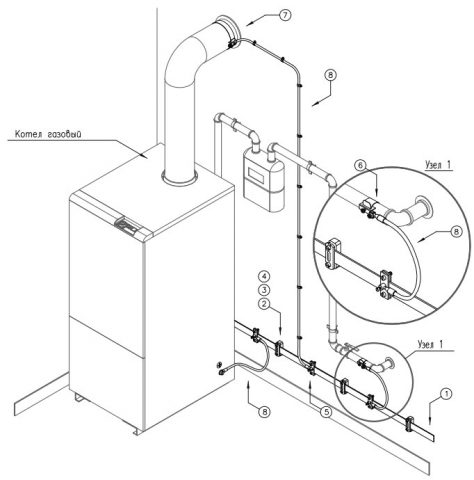

Схема обвязки заземляющими перемычками

Клемму заземляющей шины укрепляют на несущую станину котла, ее, обычно, собирают из дюралевого либо покрытого цинком профиля. Раздельно необходимо будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для стенного газового котла необходимо выполнить своими руками заземление для поглощающего патрубка. Конкретно на нем в сухую ветреную погоду возникает потенциал статического напряжения.

Как проверить заземление на газовом котле

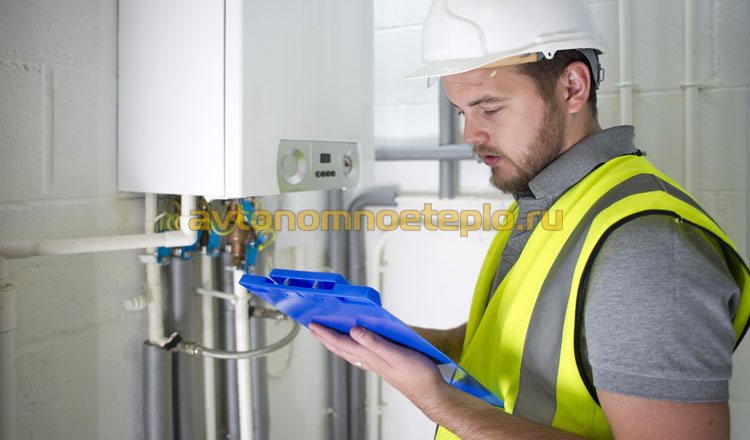

Проверкой свойства заземления занимается спец лаборатория. При подключении котла к магистрали представители газового хозяйства обычно инспектируют наличие и факт правильного дизайна контура.

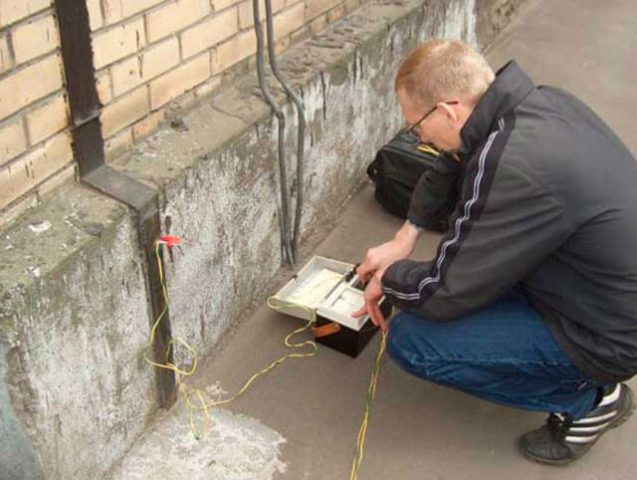

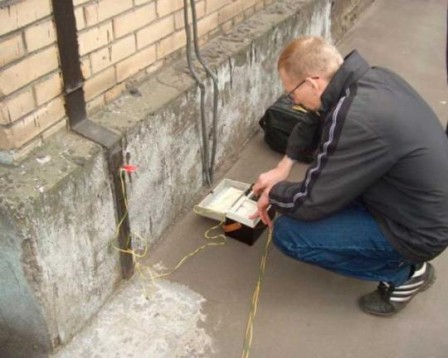

Инспектировать свойства «земли» необходимо особым генератором

Дабы убедиться в качестве собранного контура, можно измерить мультиметром разность потенциалов между шиной и общей «землей» в доме либо квартире. Если дом новый, то разность добивается 10-х толикой вольта. Для газового котла это приемлемый итог.

Для примера можно замерить разность потенциала между железной водопроводной трубой и шиной. Тут разница может достигать 2-3 В, если больше, то, вероятнее всего, в примыкающей квартире неисправно электрическое оборудование, либо заземление газового котла «прикручено» к стояку.

Заключение

Заземление газового котла в личном доме — это неотклонимая мера предосторожности, которой нельзя третировать даже при полной убежденности в исправности и эффективности проводки. Тем паче что сервисная служба и газовые инспекторы все равно принудят выполнить его для дизайна гарантии и пуска котла в работу.

Читайте по теме: Автоматические ворота своими руками распашные

Заземление котла отопления

Многим людям, живущим в личном доме, приходится делать установка системы отопления своими руками. И 1-ое, что необходимо выполнить – верно подобрать котел, выполнить его установку и выполнить заземление.

Следуя определенным советам, можно выполнить в личном доме лучшую систему отопления, которая дозволит поддерживать комфортабельную температуру в жилище ежегодно, независимо от сезона.

Виды котлов отопления, применяемые в личном доме

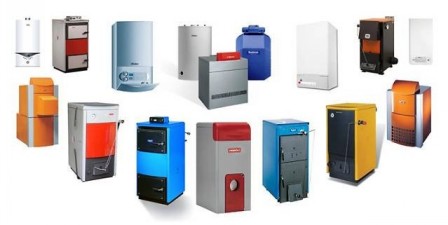

На выбор домовладельца представлены разные виды котлов:

— Газового отопления. Основное преимущество такового котла – его экономичность.

Зачем необходимо заземление котла в доме?

В прежние времена при строительстве построек заземление никто не делал, так как особенной необходимости в этом не было.

Сейчас, когда в личном доме не обойтись без электрического либо газового котла, применяется огромное количество энергоемкой техники, вопрос заземления стал более чем животрепещущим. Это обеспечит надежную работу устройств и их безопасность.

Заземление, которое получает твердотопливный либо какой-нибудь другой котел, представляет собой определенную проводку, соединяющую систему отопления в личном доме с заземляющим устройством.

Заземление котла дозволит:

— обеспечить размеренное функционирование газового котла (как уже говорилось выше, это также может быть твердотопливный либо электрический аппарат);

Для газового котла, который считается по схеме работы более сложным, чем твердотопливный, дополнительным условием будет устройство УЗО, которое отключит котел при замыкании в сети.

Заземление газового котла нужно выполнить независимо от срока эксплуатации. Необходимо учесть, что на его корпусе генерируется статическое электричество, которое при определенных критериях может привести к:

Стоит держать в голове о том, что напряжение – страшная вещь и при неверном воззвании может привести к смертельным случаям. Если есть сомнения относительно уровня собственных знаний, лучше доверить работу по заземлению котлов отопления проф спецам.

Они управятся с задачей очень стремительно. Не считая того, бывалые мастера знают предъявляемые требования к заземлителям:

Как верно заземлить газовый котел?

Перед выполнением заземления котла, необходимо избрать заземлитель. Он пребывает в прямом контакте с землей и является частью всей системы. Заземлители могут быть искусственными и естественными. Какой из них применять – находится в зависимости от собственных предпочтений.

Естественными заземлителями являются разные железные сооружения, контактирующие с грунтом. Такие заземлители нужно связывать с котлом несколькими проводниками (как минимум, их должно быть два).

Воспрещается применять как естественные заземлители трубопроводы жарких жидкостей, канализационной системы.

Искусственными заземлителями числятся железные трубы, уголковая сталь, которые находятся в земле в вертикальном положении.

Выполнить подключение котла к заземлению труднее, чем в случае обыденных устройств (стиральной машины, холодильника, электрической плиты). Нужно заранее проверить как общее сопротивление конструкции, так и удельную проводимость земли.

Заземление котла отопления подразумевает ряд работ:

1. Выполнение на грунте макета канавы. Для этого чертится равнобедренный треугольник, между углами которого расстояние составляет два погонных метра.

2. После чего выкапывается канава шириной 35-40 см и 50 см глубиной.

3. На углах треугольника пробуривают шуфры, зачем может употребляться мотобур.

4. В шуфры забивают трехметровые уголки (шестьдесят мм в ширину).

5. Дальше происходит обваривание треугольника четырехсантиметровой полосой. Аналогичную полосу протягивают от канавы к личному дому.

6. Дальше вваривается 10-миллиметровая шпилька на конце полосы. Ее цепляют к цоколю в здании. В этом случае, если охото упрятать шпильку, можно применить коробку из поливинилхлорида. От шпильки провода подводят к заземляемому устройству отопления.

Наша статья "Заземление своими руками — фото урок" дозволит для вас без заморочек хорошо организовать контур заземления на участке своими руками.

Дабы резвее произвести установка заземления, можно приобрести готовые комплекты. Их можно просто отыскать в продаже.

Позаботившись о заземлении котла своими руками, можно рассчитывать на надежную и, что важно, неопасную эксплуатацию этого отопительного устройства.

Как выполнить заземление газового котла

Для ввода в эксплуатацию отопительного оборудования, будет нужно выполнить заземление газового котла, в серьезном согласовании с существующими нормами. После проверки заземления, составляется акт приемки. В документацию вносится информация о свойствах заземления.

Необходимо ли заземлять газовый отопительный котел и зачем

Во время работы отопительного оборудования, независимо от типа и степени автоматизации, появляется статическое электричество. Потому, при установке газового котла, должно быть выполнено заземление, по следующим причинам:

В ПУЭ 1.7.103 оговариваются характеристики и требования к подключению отопительного оборудования. Перед тем как выдать акт проверки заземления газового котла, инспектор проверит, дабы установка контура соответствовал обозначенным нормам.

Как верно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что нужна получать уже готовый набор для заземления (хотя это рекомендуется представителями газовой службы). Контур полностью можно выполнить своими руками.

Дабы без помощи других и верно выполнить работы, учитывают следующие аспекты:

Контур заземления для подсоединения газового котла, должен строго соответствовать обозначенным в ПУЭ нормам и характеристикам. Если проверка указывает отклонение от норм, обозначенных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Методы заземления котлов

Существует несколько методов монтажа заземляющего контура:

В ПУЭ, касающихся заземления, описаны нормы, запрещающие применять водопроводную, канализационную либо газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Нужное сопротивление для заземления при подключении газового котла, зависит не только лишь от черт отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

Представители газового хозяйства, часто опираются на пункт ПУЭ 1.7.59, согласно которому, малые требования выше, чем в 1.7.103. В обыкновенном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы нужны для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, применяемых при проведении монтажных работ. Есть следующие советы:

Цена организации заземления котла

Дабы подсчитать, во сколько обойдется подключение котла, будет нужно выполнить расчет контура заземления. На себестоимость оказывает влияние несколько причин:

Очередной фактор, который, часто не учитывается – это то, какая организация будет производить аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена особая железная лента либо шина, на которую выведена «земля» со всех железных конструкций и электроузлов. Для подключения, нужна установить железные электроды в грунт и соединить проводом контур и выходящую клемму.

Кто и как делает проверку заземления котла

Довольно нередко, можно повстречать противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, застыл сопротивления заземления для ввода в эксплуатацию газового котла (как электрического оборудования), согласно правилам ПУЭ делает электролаборатория. Она же должна проверить характеристики сопротивления общей системы молниезащиты.

Обычно, ответ на этот вопрос находится в зависимости от местных особенностей. Есть регионы, в каких представители газового хозяйства, во время приемки, сразу инспектируют характеристики заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

Периодичность измерения сопротивления растекания тока, устанавливается, зависимо от технических черт отопительного оборудования, но делается не пореже чем 1 раз в году. Наибольшее значение заземляющего устройства, высчитывается зависимо от типа земли, наличия грунтовых вод и других причин. Если установлено, что характеристики сопротивления соответствуют обозначенным в ПУЭ требованиям, выдается акт либо протокол о заземлении.
