Заземление 380 в личном доме своими руками

Как выполнить заземление в личном доме своими руками

Сейчас в домах и квартирах проводку делают с третьим защитным проводником. Его подключают к шине РЕ заземления в электрическом щите. Как выполнить заземление дома своими руками, мы для вас на данный момент поведаем.

Зачем необходимо заземление?

Вся бытовая техника — стиральные машинки, микроволновые печи, холодильники, комбайны и другие бытовые приборы нуждаются в надежной изоляции. Ведь высочайшая мощность просит соответственного уровня безопасности. Обычно, домашняя техника уже вооружена особым заземляющим элементом.

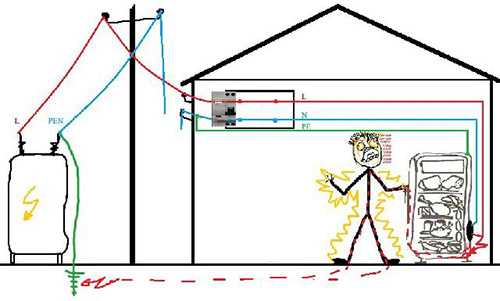

И для неопасного использования ею нужна только розетка с заземляющим контактом, которая соединяет железный корпус устройства с заземлением. Если вдруг поломается СВЧ печь либо стиральная машинка, и возникнет пробой фазы на корпус, произойдет куцее замыкание либо токи перегрузки, вышибет автомат.

А если автомат не вышибет и юзер прикоснется к железному корпусу, ток, который пройдет через тело, будет очень небольшим и не навредит здоровью.

Каковой принцип деяния заземления?

Сопротивление тела человека составляет приблизительно 1000-100000 Ом. По нормативу сопротивление заземление не должно превосходить 4 Ом. Ток на землю будет пропорционально больше во столько раз, во сколько сопротивление человека больше, чем заземление. Потому можно утверждать, что заземление является надежной защитой от получения электротравмы. Заземленный железный корпус домашней техники значительно понижает уровень вредного электромагнитного излучения, которое идет от электроприборов. Дабы защитить бытовые приборы, лампочки от перегорания из-за обрыва с нуля, необходимо выполнить перемычку между нулевой и заземляющей шинами в электрощите на 380 Вольт.

Как выполнить заземление дома своими руками?

Естественным заземляющим элементом могут служить разные железные конструкции, трубы, которые находятся в земле. Но около личных домов изредка находятся действенные заземлители. Потому приходится делать заземление дома своими силами.

Что бы выполнить заземление дома самому необходимо взять:

Арматуру шириной не меньше 1,4 см, уголок (трубу) шириной не меньше 0,4 см (для электродов).
Сварочный устройство (для соединений).
Болгарку (для резки).
Медный провод ПВЗ с сечением не меньше 10 кв. мм (для подключения к электрощиту).
Железную полосу шириной 0,3 см, шириной 0,5 см (для соединения электродов, сотворения заземляющего выхода около электрощита).

Процедура заземления личного дома состоит из таких шагов:

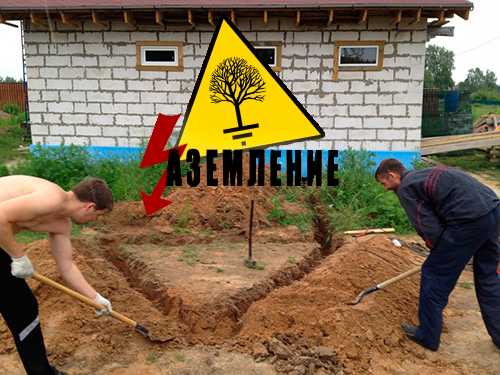

Выкопать траншею в виде треугольника.

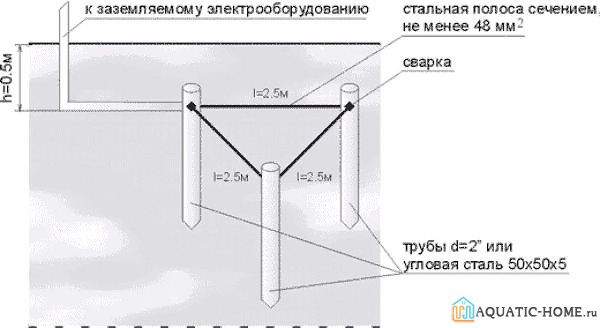

С помощью кувалды забить по верхушкам треугольника три уголка либо арматуры длиной около 2 метров. Забивать необходимо ниже уровня земли на 30 см. Для дома на песочных почвах с высочайшим удельным сопротивлением треугольник необходимо делать со стороной 3 метра. А электроды следует забивать каждые 1,5 метра. Так можно будет достигнуть подходящего сопротивления. Для понижения величины сопротивления можно электроды посыпать солью. Только это сильно ускорит коррозионный процесс.
С помощью сварочного оборудования соединяем полосой электроды.
Делаем вывод полосой к основанию дома. И запускаем через стенку в дом около электрощита.
Места сварки покрываем антикоррозиантом.
Проверяем величину сопротивления. Для этого нужен особый измерительный устройство.
Если необходимо, добавляем электроды.
Траншею засыпаем.
Ту часть полосы, которая размещена над землей, окрашиваем.
В доме к полосе с помощью сварочного устройства привариваем болт.
На медный провод надеваем наконечник. Опрессовываем и прикручиваем к болту.

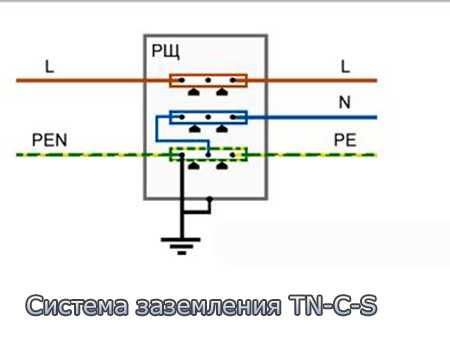

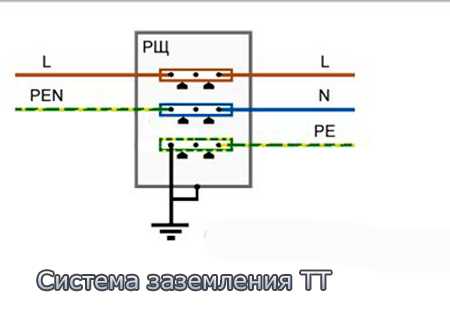

Провод заводим в щит. Подключаем к главной заземляющей шине. Присоединяем на шину заземляющий проводник от полосы электропитания и на отдельную шину заземления РЕ. Делаем перемычку между нулевой шиной и главной заземляющей. Это проделывается, если у Вас трехфазный ввод на 380 В. Если же у вас однофазовый ввод на 220 Вольт, главную заземляющую шину устанавливать не надо. Просто подключить провод с заземляющего контура на шину РЕ.
Подключаем все проводники, которые идут на розетки и осветительные приборы, к шине РЕ.

Так как металл находится в земле, то он подвергается коррозионным реакциям, потому сваривать необходимо отлично и не применять тонкое железо.

Приглянулась статья? Поделиться с друзьями:

Как выполнить своими руками заземление в личном доме

Проводка во всех современных квартирах и домах делается с третьим защитным проводником, который подключается к шине PE заземления в электрическом щите.

Предназначение заземления.

Да же если при малозначительных утечках его не вышибет и человек прикоснется к железному корпусу- ток проходящий через его тело будет очень малым и неопасным. Сопротивление человеческого тела от 1000 до 100 000 Ом, а сопротивление заземления по нормам должно быть менее 4 Ом. И ток на землю пропорционально будет во столько раз больше, во сколько раз больше сопротивление человека, чем заземления.

Таким макаром заземление защищает нас от электротравматизма, а не считая того заземленный железный корпус электроприборов неоднократно понижает уровень излучаемого ими вредного электромагнитного излучения.

В неотклонимом порядке сделайте перемычку между заземляющей и нулевой шинами в электрощите на 380 Вольт. Это защитит вашу всю домашнюю технику и лампочки от перегорания в случае обрыва нуля. Подробнее об этом в статье о скачках напряжения.

Как выполнить заземление.

В качестве естественного заземляющего устройства могут употребляться железные трубы либо конструкции, находящиеся в земле.

Но как указывает моя долголетняя практика электрика, действенные естественные заземлители около личного дома находятся очень изредка, потому делать заземление приходится без помощи других. Это не непростой процесс и с ним совладать фактически хоть какой. Для этого Для вас пригодятся:

Для электродов- трубы либо уголок с шириной стены от 4 мм, арматура шириной более 14 мм.
Для соединений— сварочный аппарат.
Для резки— болгарка либо ножовка по металлу.
Железная полоса шириной более 50 мм и шириной от 3 мм (50х3) для соединения электродов и монтажа заземляющего вывода около электрощита.
Для подключения у электрощиту— медный провод ПВ3 сечением более 10 квадратных мм.

Я делаю заземление по следующим образом:

Выкапываю траншею в виде треугольника.
Забиваю кувалдой три арматуры либо уголка длиной 2 метра по верхушкам треугольника ниже уровня земли на см 20-30. Если дом стоит на песочных почвах с высочайшим удельным сопротивлением, тогда делаем треугольник со стороной 3 метра и забиваем 6 электродов через каждые 1.5 метра. Это делается для того, что бы достигнуть нужной величины сопротивления менее 4 Ом. А если посыпать солью электроды— сопротивление существенно снизится, но ускорится процесс коррозии.
Все электроды соединяем полосой (50х3 мм) между собой накрепко только с помощью сварки.
Делаем вывод полосой к фундаменту дома и запускаем ее через стенку в дом около электрощита.
Покрываем все места сварки антикоррозиантом.
Я после чего проверяю величину сопротивления особым дорогостоящим измерительным устройством с работы. По мере надобности добавляю электроды. Для вас придется пропустить этот шаг.
Засыпаем траншею.
Окрашиваем внешнюю часть полосы, находящуюся над поверхностью земли.

Вот и все заземление для вашего дома готово! Сейчас осталось подключить к шине PE все проводники, идущие на розетки и осветительные приборы.

Металл в земле подвергается коррозии, потому не используйте тонкое железо и отлично сваривайте.

Заземление в личном доме своими руками

Поражение электрическим током – не самая приятная вещь в мире. Хотя наверное найдется пара человек вроде доктора Франкенштейна, которые готовы предоставить значимые аргументы в пользу этого факта. Но, невзирая на это, на официальном уровне с этой неувязкой борются издавна и довольно удачно. Можно даже без помощи других внести свой вклад и выполнить заземление в личном доме своими руками. На самом деле, заземление понижает степень поражения электрическим током юзеров электроприборов, включенных в домашнюю электросеть в случае выхода их из строя. Также защищает сами приборы от поломки, если они заземлены.

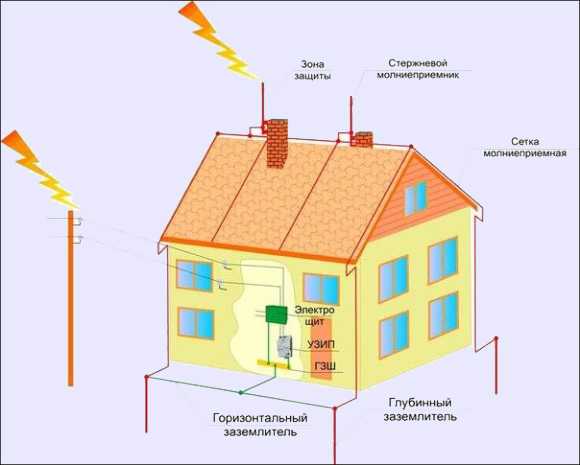

 Контур заземления в личном доме

 Специально для этих целей обустраиваются контуры заземления. Их используют на всех электрифицированных объектах. И чем огромную мощность внутри себя таит объект, тем труднее сделать защитную конструкцию. Без помощи других создавать монтажные работы по установке заземления довольно трудно не только лишь с физической точки зрения. Для тестирования схожих объектов предполагается использование сложной аппаратуры доступной узенькому кругу людей, которые могут с ней обращаться. Потому выполнить заземление в личном доме своими руками без их помощи проблематично.

Читайте по теме: Видео как подключить стиральную машину

 Как выполнить заземление в доме

 Выполнить заземление в личном доме своими руками все таки можно, и законодательно это не воспрещается. А означает, можно приступать к проектированию и подготовке работ. Заземление для сетей мощностью 220В и 360В отличаются, но имеют много общего. Их сущность заключается в использовании железного проводника заглубленного в землю, который подключается к щиту домашней электросети. Его площадь должна быть достаточной для того, дабы лишний заряд мог уйти в землю согласно законам физики. Для правильной работы подобного приспособления нужно соблюдать советы, изложенные в нормах, регламентирующих работу электросетей и размещенных в открытом доступе для всех желающих. А именно, необходимо отметить, что работать такая схема будет в этом случае, когда все работы будут выполнены отменно, к примеру, электроды будут оставаться ровненькими даже после внедрения их в землю.

 Заземление 220в

 Прежде всего нужно приготовить материал для работы. Для электродов подойдет уголок из стали размером 50х50 мм либо 35х35 мм. Для их соединения будет нужно таковой же уголок либо железная лента шириной 40 мм. Толщина стали от 3,5 до 5 мм. Инструменты – лопата, кувалда, УШМ и сварочный аппарат. В метре от строения роется траншея для контура. Она может быть выполнена в линейном, радиальном, прямоугольном и треугольном варианте. Последний вариант часто встречающийся. В данном случае электроды, выполняющие заземление в личном доме, своими руками забиваются кувалдой в грунт по углам равностороннего треугольника ниже уровня грунта на 30-50 см. Для этого железные уголки режутся длиной 2-3 метра и заостряются УШМ. Сторона треугольника 1,5 – 2 метра. С помощью сварки их соединяют средством приготовленной металлической ленты, конец которой выводится из-под земли на поверхность у дома, где на ее конце закрепляется болт М80 либо М100. К нему крепится приготовленный медный провод, который подключается к шине заземления РЕ. Для того дабы провод отменно делал свое предназначение он должен быть изолированным. Для удобства крепления на него надевают наконечник и только потом затягивают гайку на соединительном болте.

 Заземление 380в

 В случае с сетью 380В, которую применяют в большей степени современные стиральные машины и обогревательные электроприборы, известие процесс аналогичен, не считая последней стадии, когда контур подключается к электрическому щиту. Провод подключается к главной заземляющей шине, которая, в свою очередь, соединяется с помощью перемычек с нулевой шиной и шиной РЕ. Необходимо отметить, что при работе по подключению нужно предугадать все меры безопасности и подключать все токоведущие полосы только после подключения заземления к щиту. Как видно из описанного метода действий, сложностей того, как выполнить заземление в личном доме своими руками не вызывает. Но следует приложить огромную силу, дабы вбить электроды в землю, в особенности если грунт тяжело поддается. И, не считая того, потребуются способности электрогазосварки, т.к. крепление болтовыми соединениями частей контура имеет низкую эффективность.

Содержание:

1. Контур заземления в личном доме.

Специально для этих целей обустраиваются контуры заземления. Их используют на всех электрифицированных объектах. И чем огромную мощность внутри себя таит объект, тем труднее сделать защитную конструкцию. Без помощи других создавать монтажные работы по установке заземления довольно трудно не только лишь с физической точки зрения. Для тестирования схожих объектов предполагается использование сложной аппаратуры доступной узенькому кругу людей, которые могут с ней обращаться. Потому выполнить заземление в личном доме своими руками без их помощи проблематично.

2. Как выполнить заземление в доме.

Выполнить заземление в личном доме своими руками все таки можно, и законодательно это не воспрещается. А означает, можно приступать к проектированию и подготовке работ. Заземление для сетей мощностью 220В и 360В отличаются, но имеют много общего. Их сущность заключается в использовании железного проводника заглубленного в землю, который подключается к щиту домашней электросети. Его площадь должна быть достаточной для того, дабы лишний заряд мог уйти в землю согласно законам физики. Для правильной работы подобного приспособления нужно соблюдать советы, изложенные в нормах, регламентирующих работу электросетей и размещенных в открытом доступе для всех желающих. А именно, необходимо отметить, что работать такая схема будет в этом случае, когда все работы будут выполнены отменно, к примеру, электроды будут оставаться ровненькими даже после внедрения их в землю.

3. Заземление 220в.

Прежде всего нужно приготовить материал для работы. Для электродов подойдет уголок из стали размером 50х50 мм либо 35х35 мм. Для их соединения будет нужно таковой же уголок либо железная лента шириной 40 мм. Толщина стали от 3,5 до 5 мм. Инструменты – лопата, кувалда, УШМ и сварочный аппарат. В метре от строения роется траншея для контура. Она может быть выполнена в линейном, радиальном, прямоугольном и треугольном варианте. Последний вариант часто встречающийся. В данном случае электроды, выполняющие заземление в личном доме, своими руками забиваются кувалдой в грунт по углам равностороннего треугольника ниже уровня грунта на 30-50 см. Для этого железные уголки режутся длиной 2-3 метра и заостряются УШМ. Сторона треугольника 1,5 – 2 метра. С помощью сварки их соединяют средством приготовленной металлической ленты, конец которой выводится из-под земли на поверхность у дома, где на ее конце закрепляется болт М80 либо М100. К нему крепится приготовленный медный провод, который подключается к шине заземления РЕ. Для того дабы провод отменно делал свое предназначение он должен быть изолированным. Для удобства крепления на него надевают наконечник и только потом затягивают гайку на соединительном болте.

4. Заземление 380в.

В случае с сетью 380В, которую применяют в большей степени современные стиральные машины и обогревательные электроприборы, известие процесс аналогичен, не считая последней стадии, когда контур подключается к электрическому щиту. Провод подключается к главной заземляющей шине, которая, в свою очередь, соединяется с помощью перемычек с нулевой шиной и шиной РЕ. Необходимо отметить, что при работе по подключению нужно предугадать все меры безопасности и подключать все токоведущие полосы только после подключения заземления к щиту. Как видно из описанного метода действий, сложностей того, как выполнить заземление в личном доме своими руками не вызывает. Но следует приложить огромную силу, дабы вбить электроды в землю, в особенности если грунт тяжело поддается. И, не считая того, потребуются способности электрогазосварки, т.к. крепление болтовыми соединениями частей контура имеет низкую эффективность.
