Последовательным именуется такое соединение, когда элементы соединяются один прямо за другим, без разветвлений:
Характеристики последовательного соединения:
1. Ток на всех участках цепи однообразный
2. Общее напряжение равно сумме напряжений на отдельных участках
3. Сопротивление по отношению к входным зажимам именуется входным.
Входное сопротивление равно сумме сопротивлений участков
4. Напряжение участков прямо пропорционально сопротивлению
Если последовательно соединяются несколько источников напряжения, то общая ЭДС равна сумме ЭДС отдельных источников, а общее внутреннее сопротивление — сумме внутренних сопротивлений источников:
Параллельным именуется такое соединение, когда все начала частей соединяются в одну общую точку, а все концы во вторую общую точку, и к этим точкам подводится напряжение:
Характеристики параллельного соединения:
1. Общее напряжение равно напряжению всех участков
2. Ток до и после разветвления (общий ток) равен сумме токов в каждой ветки
3. Величина, оборотная входному сопротивлению, равна сумме величин, оборотных сопротивлениям каждой ветки в отдельности
При параллельном соединении резисторов общее сопротивление меньше наименьшего.
4. Токи веток назад пропорциональны их сопротивлениям
Если параллельно соединяются два резистора, то:
Если известен общий ток, то при параллельном соединении 2-ух резисторов токи веток можно отыскать по формулам:
Вопрос 14. Смешанное соединение резисторов. Расчёт входного сопротивления, токов, напряжений и мощностей
Высчитайте все токи и направьте их
В задачках такового типа применяются характеристики последовательного и параллельного соединения, законы Ома, формулы нахождения мощностей:
— закон Ома для участка цепи
— закон Ома для замкнутой цепи
— мощность утрат снутри источника
Находим входное сопротивление:
Находим общий ток (который идёт через источник):
Не забудьте навести токи!
Время от времени в задачке требуют проверить себя, записав уравнение баланса мощностей:
В данной задачке пусть по условию: , а , тогда:
— уравнение баланса мощностей (если уравнение неверно, то в решении задачи есть ошибка!)
Вопрос 15. Неразветвлённая цепь с переменным сопротивлением нагрузки. Зависимость напряжения, тока и КПД цепи от сопротивления нагрузки
Пусть сопротивление R меняется от до .
Построение зависимости тока, напряжения, КПД в функции от сопротивления
1. Зависимость тока от сопротивления
К с повышением сопротивления ток в цепи падает;
К ток наибольший в режиме недлинного замыкания.
2. Зависимость напряжения от сопротивления
К с повышением сопротивления напряжение на зажимах источника увеличивается;
К напряжение очень в режиме холостого хода и равно ЭДС.
3. Зависимость КПД от сопротивления
К КПД очень и равно 1 в режиме холостого хода. Но применять таковой режим фактически нереально, т. к. цепь разомкнута.
Зависимость силы тока от напряжения, сопротивление.
Повторение На каких схемах направление тока в цепи обозначено ошибочно?

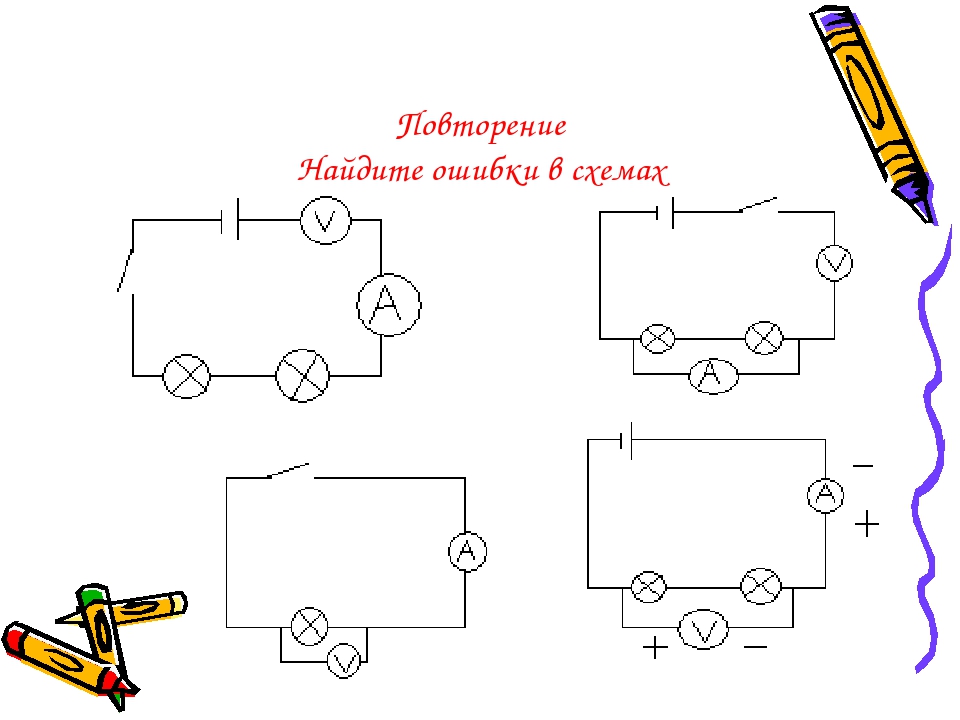

Повторение Найдите ошибки в схемах
Тема урока: Зависимость силы тока от напряжения. Сопротивление проводника. Подготовила учитель физики МБОУ СОШ №94 им. Ген. Лизюкова А.И. Золотых Ира Юрьевна
Задачи урока: установить опытным методом зависимость силы тока от напряжения; познакомиться с новейшей физической величиной – сопротивлением проводника; развивать экспериментальные умения (выдвигать и доказывать догадку, планировать опыт по её проверке)
Сконструировать цель; Выдвинуть и доказать догадку; Составить план проведения опыта; Подобрать нужное оборудование; Провести опыт; Проанализировать результаты; Выполнить выводы.

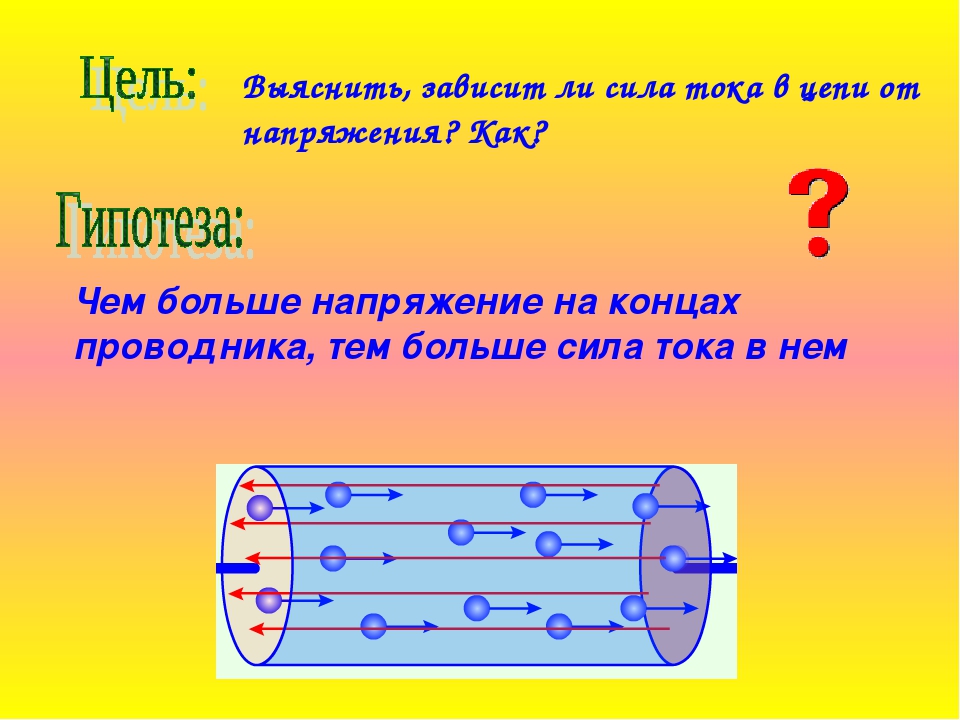

Узнать, зависит ли сила тока в цепи от напряжения? Как? Чем больше напряжение на концах проводника, тем больше сила тока в нем

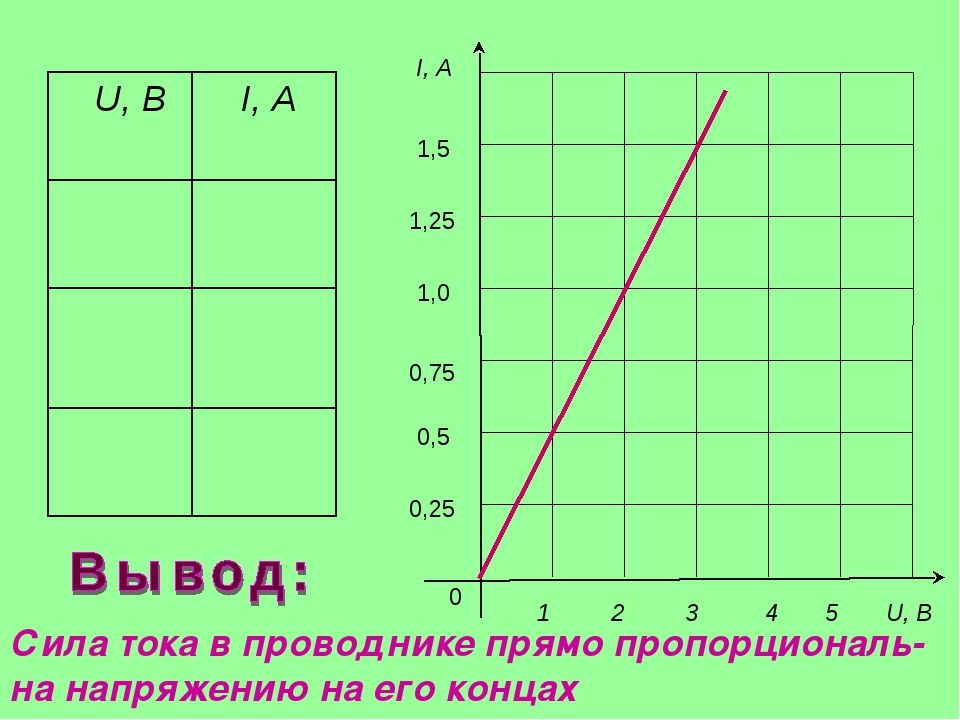

I, A 0 1 2 3 4 5 U, B 1,5 1,25 1,0 0,75 0,5 0,25 Сила тока в проводнике прямо пропорциональ-на напряжению на его концах U, B I, A
Электрическое сопротивление проводников. Единицы сопротивления

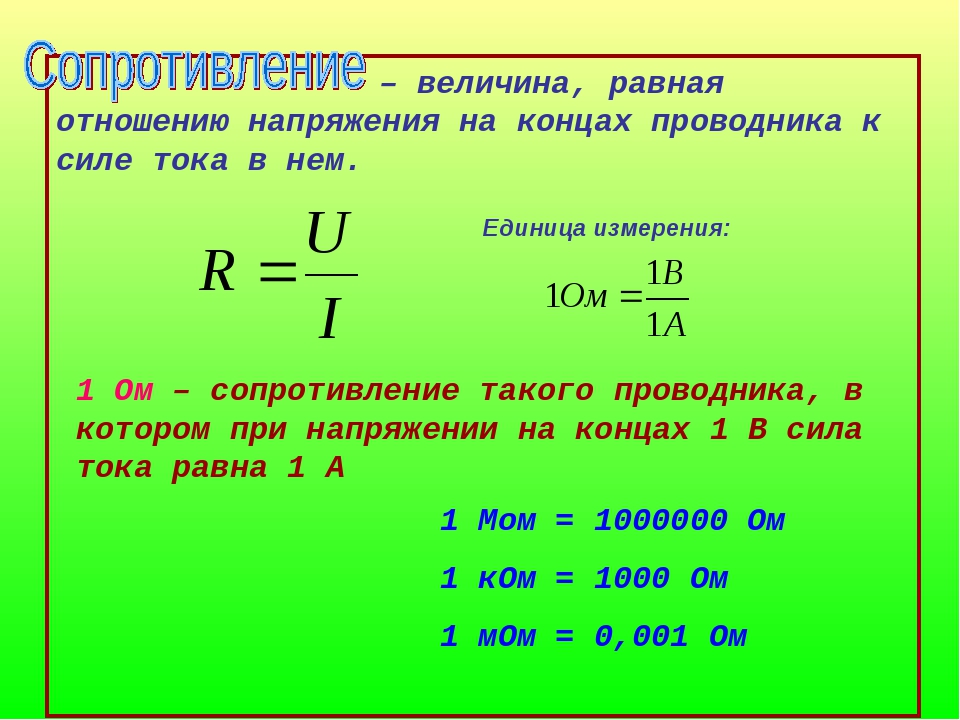

– величина, равная отношению напряжения на концах проводника к силе тока в нем. 1 Мом = 1000000 Ом 1 кОм = 1000 Ом 1 мОм = 0,001 Ом Единица измерения: 1 Ом – сопротивление такового проводника, в каком при напряжении на концах 1 В сила тока равна 1 А

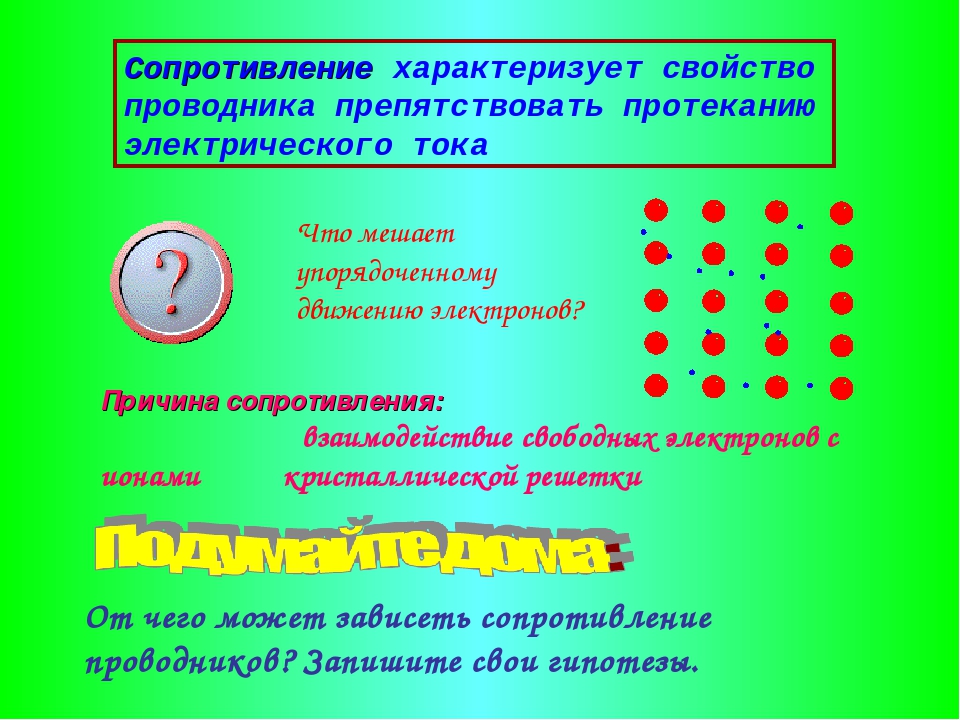

Сопротивление охарактеризовывает свойство проводника препятствовать протеканию электрического тока Причина сопротивления: взаимодействие свободных электронов с ионами кристаллической решетки От чего может зависеть сопротивление проводников? Запишите свои догадки. Что мешает упорядоченному движению электронов?

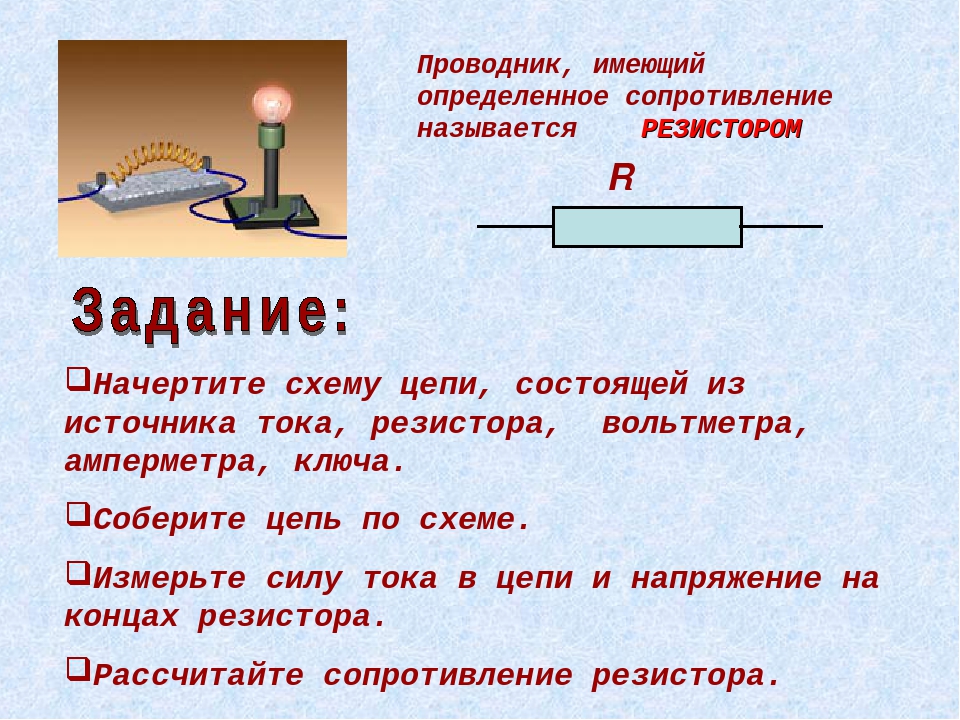

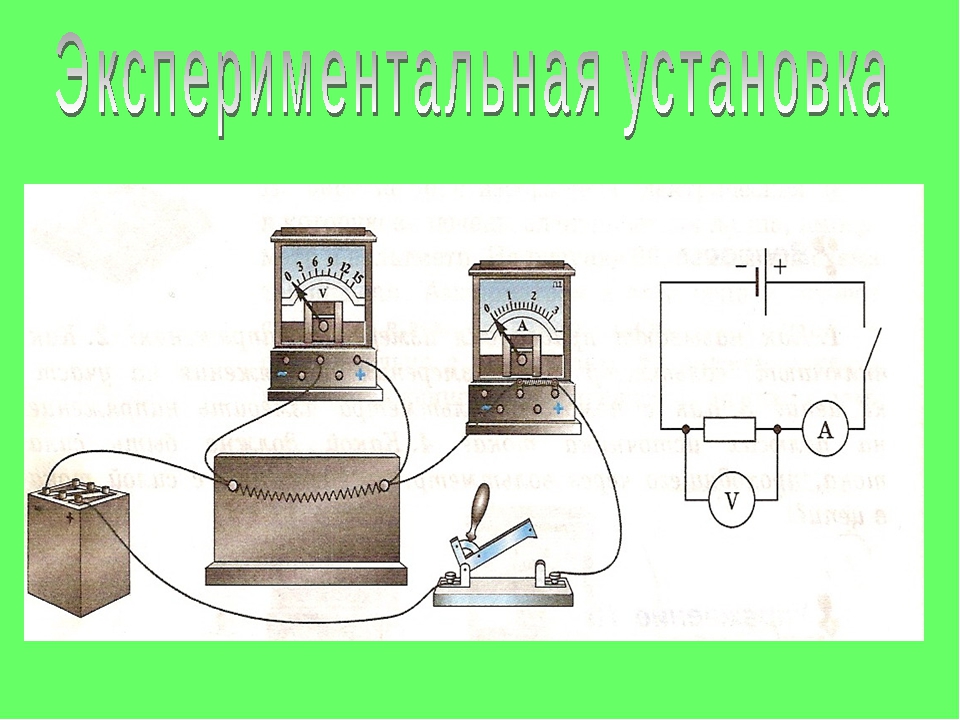

Начертите схему цепи, состоящей из источника тока, резистора, вольтметра, амперметра, ключа. Соберите цепь по схеме. Определите силу тока в цепи и напряжение на концах резистора. Высчитайте сопротивление резистора. Проводник, имеющий определенное сопротивление именуется РЕЗИСТОРОМ R

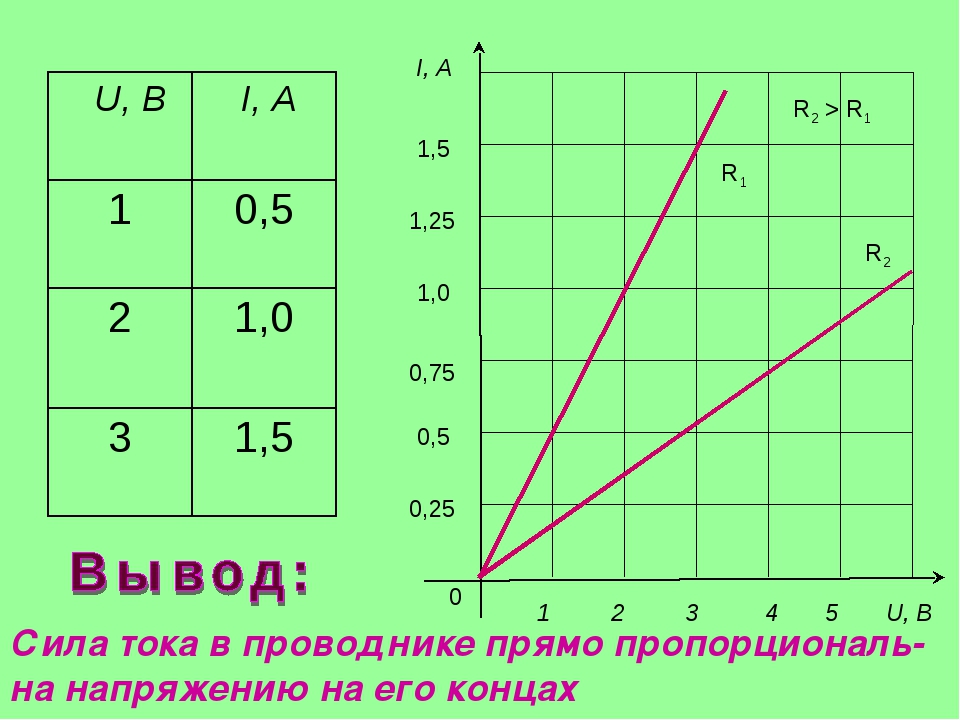

I, A 0 1 2 3 4 5 U, B 1,5 1,25 1,0 0,75 0,5 0,25 Сила тока в проводнике прямо пропорциональ-на напряжению на его концах R1 R2 R2 > R1 U, B I, A 10,5 21,0 31,5
? Что нового вы узнали сейчас на уроке? ? Как сила тока в цепи находится в зависимости от напряжения? ? Что именуют сопротивлением проводника? ? Почему проводники владеют сопротивлением? ? Зависит ли сопротивление проводника от силы тока в нем? от напряжения на его концах?
При напряжении 6 В сила тока в цепи 2 А. Какой будет сила тока при напряжении 12 В? 3В? Сколько омов в 0,25 кОм? Выразите 2500 Ом в килоомах.
0 1 2 3 4 5 6 7 8 9 10 U, B I,A 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 3. Чему равна сила тока в проводнике при напряжении 4 В? При каком напряжении сила тока равна 1 А? Чему равно сопротивление проводника?

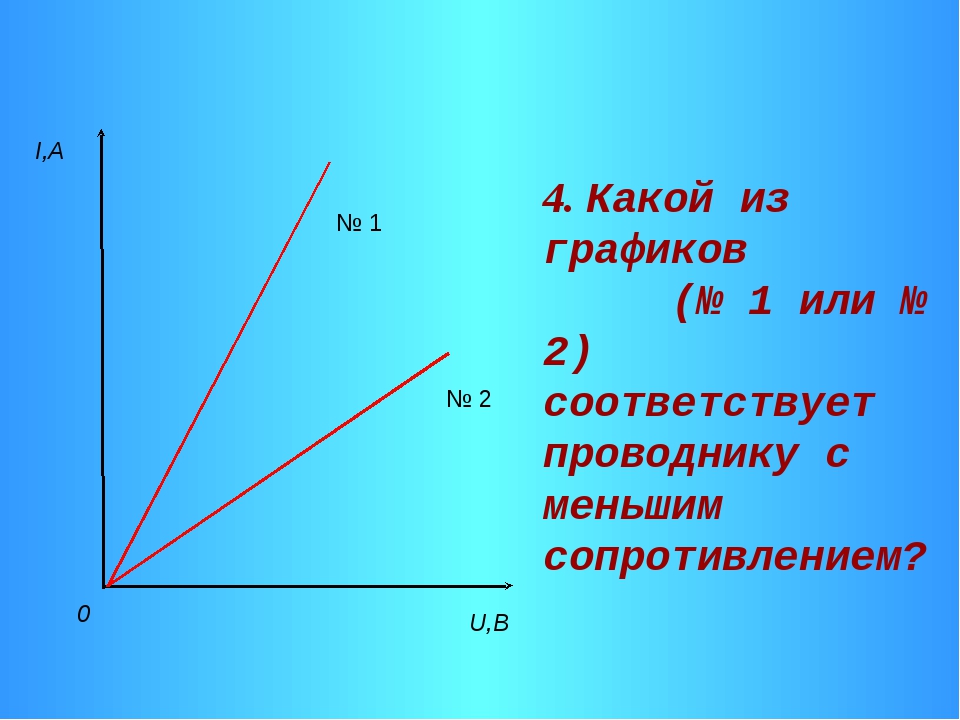

I,A U,B 0 № 2 № 1 4. Какой из графиков (№ 1 либо № 2) соответствует проводнику с наименьшим сопротивлением?
В комнате есть три выключателя. Какой-то из них включает свет в примыкающей комнате, где стоит торшер. Как, имея возможность только один раз перейти от выключателей к торшеру, найти, какой из них включает торшер?

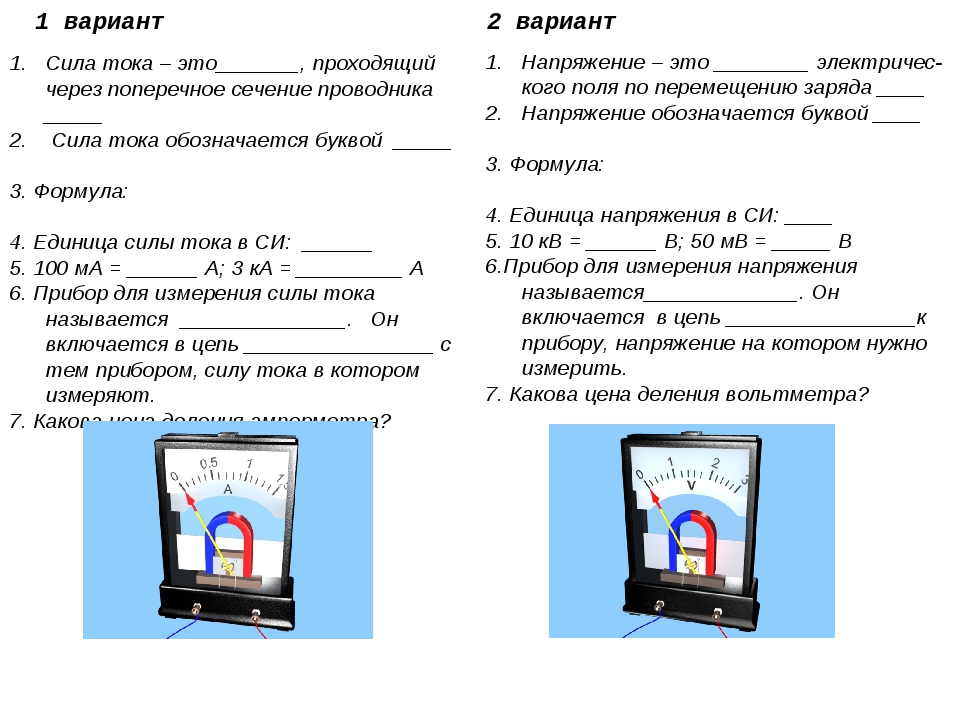

Сила тока – это_______, проходящий через поперечное сечение проводника _____ Сила тока обозначается буковкой _____ 3. Формула: 4. Единица силы тока в СИ: ______ 5. 100 мА = ______ А; 3 кА = _________ А 6. Устройство для измерения силы тока именуется ______________. Он врубается в цепь ________________ с тем устройством, силу тока в каком определяют. 7. Какова стоимость деления амперметра? 1 вариант Напряжение – это ________ электричес-кого поля по перемещению заряда ____ Напряжение обозначается буковкой ____ 3. Формула: 4. Единица напряжения в СИ: ____ 5. 10 кВ = ______ В; 50 мВ = _____ В 6.Устройство для измерения напряжения называется_____________. Он врубается в цепь ________________к устройству, напряжение на котором необходимо измерить. 7. Какова стоимость деления вольтметра? 2 вариант

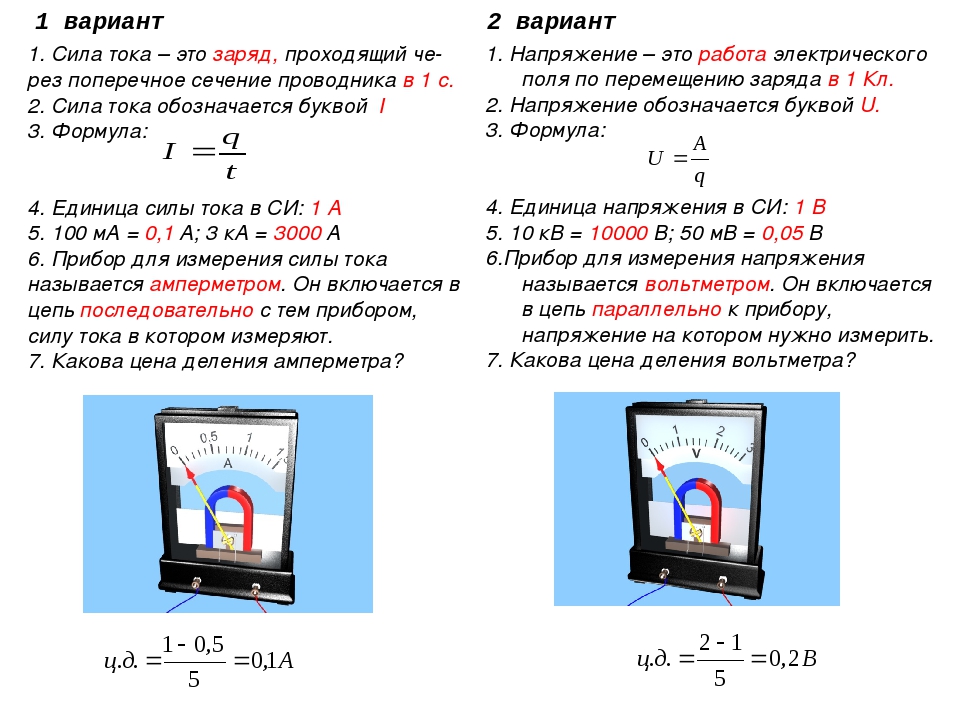

1. Сила тока – это заряд, проходящий че-рез поперечное сечение проводника в 1 с. 2. Сила тока обозначается буковкой I 3. Формула: 4. Единица силы тока в СИ: 1 А 5. 100 мА = 0,1 А; 3 кА = 3000 А 6. Устройство для измерения силы тока именуется амперметром. Он врубается в цепь последовательно с тем устройством, силу тока в каком определяют. 7. Какова стоимость деления амперметра? 1 вариант 1. Напряжение – это работа электрического поля по перемещению заряда в 1 Кл. 2. Напряжение обозначается буковкой U. 3. Формула: 4. Единица напряжения в СИ: 1 В 5. 10 кВ = 10000 В; 50 мВ = 0,05 В 6.Устройство для измерения напряжения именуется вольтметром. Он врубается в цепь параллельно к устройству, напряжение на котором необходимо измерить. 7. Какова стоимость деления вольтметра? 2 вариант

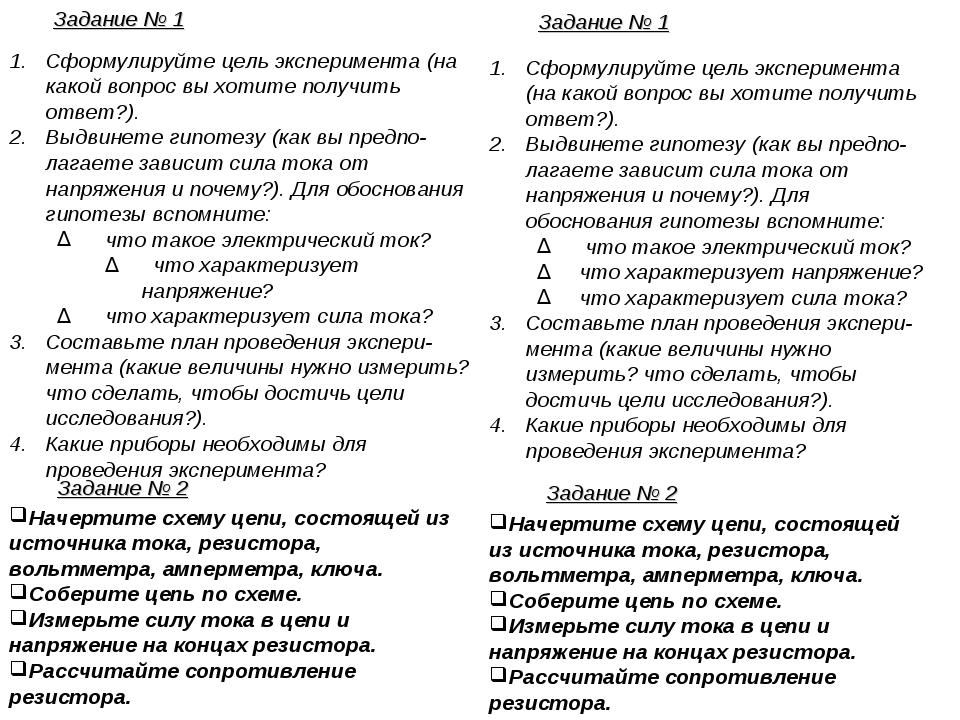

Сформулируйте цель опыта (на какой вопрос вы желаете получить ответ?). Выдвинете догадку (как вы предпо-лагаете зависит сила тока от напряжения и почему?). Для обоснования догадки вспомните: что такое электрический ток? что охарактеризовывает напряжение? что охарактеризовывает сила тока? Составьте план проведения экспери-мента (какие величины необходимо измерить? что выполнить, дабы достигнуть цели исследования?). Какие приборы нужны для проведения опыта? Задание № 1 Задание № 2 Начертите схему цепи, состоящей из источника тока, резистора, вольтметра, амперметра, ключа. Соберите цепь по схеме. Определите силу тока в цепи и напряжение на концах резистора. Высчитайте сопротивление резистора. Задание № 1 Сформулируйте цель опыта (на какой вопрос вы желаете получить ответ?). Выдвинете догадку (как вы предпо-лагаете зависит сила тока от напряжения и почему?). Для обоснования догадки вспомните: что такое электрический ток? что охарактеризовывает напряжение? что охарактеризовывает сила тока? Составьте план проведения экспери-мента (какие величины необходимо измерить? что выполнить, дабы достигнуть цели исследования?). Какие приборы нужны для проведения опыта? Задание № 2 Начертите схему цепи, состоящей из источника тока, резистора, вольтметра, амперметра, ключа. Соберите цепь по схеме. Определите силу тока в цепи и напряжение на концах резистора. Высчитайте сопротивление резистора.
