В главе 1.7 «Заземление и защитные меры электробезопасности» ПУЭ 7-го изд., которая действует с 1 января 2003 г., в том числе, изложены требования к защите от поражения электрическим током. Их подготовили с учётом требований ГОСТ Р 50571.3–94, который был разработан на базе эталона МЭК 60364-4-41:1992 и действовал с 1 января 1995 г. до 31 декабря 2010 г.
С 1 января 2011 г. действует ГОСТ Р 50571.3 (см. http://y-kharechko.livejournal.com/4965.html ), разработанный на базе эталона МЭК 60364-4-41:2005 «Низковольтные электрические установки. Часть 4-41. Защита для безопасности. Защита от поражения электрическим током». В марте 2017 г. Интернациональная электротехническая комиссия приняла Изменение 1 к эталону МЭК 60364-4-41:2005 (см. http://y-kharechko.livejournal.com/41303.html ).
В эталоне МЭК 60364-4-41:1992 и ГОСТ Р 50571.3–94 меры защиты были подразделены на меры, созданные для обеспечения защиты от прямого прикосновения и меры для защиты от косвенного прикосновения.
Требования эталона МЭК 60364‑4‑41 были приведены в соответствие с требованиями основополагающего эталона по безопасности МЭК 61140:2001 с Конфигурацией 1 2004 г., которые поменяли эталоном МЭК 61140 (см. http://y-kharechko.livejournal.com/17247.html, http://y-kharechko.livejournal.com/33005.html, http://y-kharechko.livejournal.com/17759.html, http://y-kharechko.livejournal.com/18014.html, http://y-kharechko.livejournal.com/18377.html ).
На базе эталона МЭК 61140:2001 с Конфигурацией 1 2004 г. подготовлен ГОСТ IEC 61140 (см. http://y-kharechko.livejournal.com/1016.html ), действующий с 1 июля 2014 г.
В эталонах МЭК 61140 и МЭК 60364-4-41, также в ГОСТ IEC 61140 и ГОСТ Р 50571.3 все меры защиты и меры предосторожности подразделены на меры, средством которых производят основную защиту, и меры, созданные для обеспечения защиты при повреждении (см. http://y-kharechko.livejournal.com/11731.html ).
Разглядим некоторые требования главы 1.7:
«Общие требования
1.7.49. Токоведущие части электроустановки не должны быть доступны для случайного прикосновения, а доступные прикосновению открытые и посторонние проводящие части не должны находиться под напряжением, представляющим опасность поражения электрическим током как в обычном режиме работы электроустановки, так и при повреждении изоляции.
1.7.50. Для защиты от поражения электрическим током в обычном режиме должны быть использованы по отдельности либо в сочетании следующие меры защиты от прямого прикосновения:
основная изоляция токоведущих частей;
огораживания и оболочки;
установка барьеров;
размещение вне зоны досягаемости;
использование сверхнизкого (малого) напряжения.
Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ, при наличии требований других глав ПУЭ следует использовать устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током менее 30 мА.
1.7.51. Для защиты от поражения электрическим током в случае повреждения изоляции должны быть использованы по отдельности либо в сочетании следующие меры защиты при косвенном прикосновении:
защитное заземление;
автоматическое отключение питания;
уравнивание потенциалов;
выравнивание потенциалов;
двойная либо усиленная изоляция;
сверхнизкое (маленькое) напряжение;
защитное электрическое разделение цепей;
изолирующие (непроводящие) помещения, зоны, площадки».
В п. 1.7.49 приведено основополагающее правило защиты от поражения электрическим током, которое не соответствует аналогичному правилу в разделе 4 ГОСТ IEC 61140.
Во-1-х, тут упомянуты открытые и посторонние проводящие части, а в ГОСТ IEC 61140 указаны все проводящие части.
Во-2-х, рассматриваемое правило сформировано для обычного режима работы электроустановки и повреждения изоляции, которые не определены в главе 1.7. В ГОСТ IEC 61140 основополагающее правило установлено для обычных критерий и критерий единичного повреждения.
Рассматриваемое правило в главе 1.7 следует выложить аналогично ГОСТ IEC 61140:
Небезопасные части, находящиеся под напряжением, не должны быть доступными, а доступные проводящие части не должны находиться под небезопасным напряжением при обычных критериях и при критериях единичного повреждения.
Основополагающее правило нужно дополнить 2-мя примечаниями, в каких разъяснены условия доступности для низковольтных и высоковольтных электроустановок и условия использования основной защиты и защиты при повреждении.
В п. 1.7.50 и 1.7.51 приведены общие требования к применению мер защиты в электроустановках, которые имеют ошибки и недочеты.
Во-1-х, согласно требованиям эталонов МЭК 61140 и МЭК 60364-4-41, ГОСТ IEC 61140 и ГОСТ Р 50571.3 средством меры защиты обеспечивают и основную защиту, и защиту при повреждении, а в терминологии главы 1.7 – обе защиты и от прямого, и от косвенного прикосновений. Потому в п. 1.7.50 и 1.7.51 следовало гласить об элементах мер защиты, нареченных в ГОСТ IEC 61140 мерами предосторожности, которые созданы для воплощения защит от прямого и косвенного прикосновений.
Во-2-х, в перечислениях п. 1.7.50 и 1.7.51 указаны и меры предосторожности (основная изоляция, огораживания, уравнивание потенциалов и др.), и меры защиты (использование сверхнизкого напряжения, двойная изоляция, электрическое разделение цепей и др.). Так как меры предосторожности являются элементами мер защиты, требования к их применению следовало сконструировать в различных пт.
В-3-х, защитное заземление не является мерой предосторожности и, тем паче, мерой защиты.
Перечисление мер предосторожности, применяемых для обеспечения основной защиты и защиты при повреждении, в главе 1.7 следует привести в соответствие с требованиями п. 5.1−5.3 ГОСТ IEC 61140. Сразу нужно перечислить меры защиты, требования к которым будут изложены в главе 1.7, с указанием области их использования в низковольтных либо высоковольтных электроустановках.
Другие требования главы 1.7 к защите от поражения электрическим током также содержат ошибки и недочеты.
Заключение. Требования к защите от поражения электрическим током, изложенные в главе 1.7, устарели, содержит много ошибок и недочетов. Потому в новейшей главе 1.7 . их следует привести в соответствие с требованиями эталонов МЭК 61140 и МЭК 60364-4-41, ГОСТ IEC 61140 и ГОСТ Р 50571.3, другой современной интернациональной и государственной нормативной документации.
Прямое и косвенное прикосновение. Меры защиты
Прямое прикосновение – электрический контакт людей с токоведущими частями, находящимися под напряжением.
Защита от прямого прикосновения – защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
Для защиты от поражения электрическим током в обычном режиме должны быть использованы по отдельности либо в сочетании следующие меры защиты от прямого прикосновения:
— основная изоляция токоведущих частей;
— огораживания и оболочки;
— размещение вне зоны досягаемости;
— использование сверхнизкого (малого) напряжения
— сверхнизкое (маленькое) напряжение (СНН) – напряжение не превышающее 50 В переменного тока и 120 В неизменного тока.

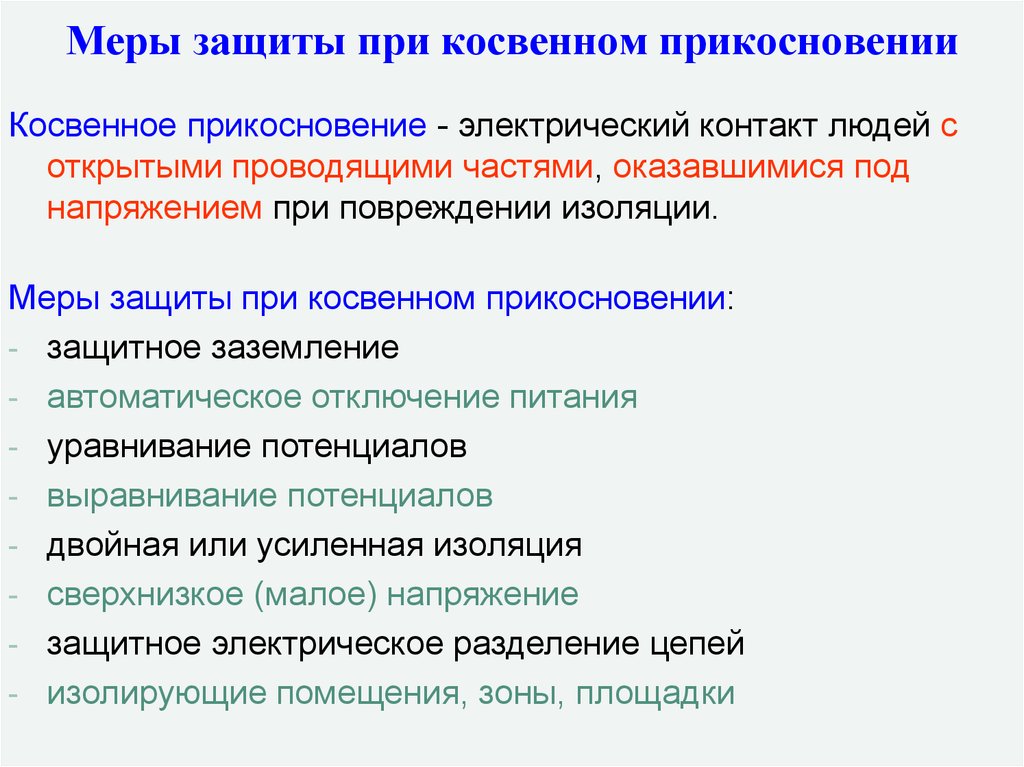

Косвенное прикосновение – электрический контакт людей с открытыми проводящими частями, оказавшимися под напряжением при повреждении основной изоляции.
Защита при косвенном прикосновении – защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Для защиты от поражения электрическим током при косвенном прикосновении должны быть использованы по отдельности либо в сочетании следующие меры защиты:
— автоматическое отключение питания;
— двойная либо усиленная изоляция;
— сверхнизкое (маленькое) напряжение;
— защитное электрическое разделение цепей;
— изолирующие (непроводящие) помещения, зоны, площадки.
Порядок наложения повязки при закрытых переломах.
При закрытом переломе шину накладывают поверх одежки. К месту травмы нужно прикладывать "холод" (резиновый пузырь со льдом, снегом, холодной водой, холодные примочки и т.п.) для уменьшения боли. При переломе конечностей шины накладывают так, дабы обеспечить неподвижность, по последней мере, 2-ух суставов — 1-го выше, другого ниже места перелома, а при переломе больших костей — даже 3-х. Фиксируют шину бинтом, косынкой, поясным ремнем и т.п.
Билет 8
1) Какие требования предъявляются к работникам, обслуживающим электроустановки напр. до 1000В?

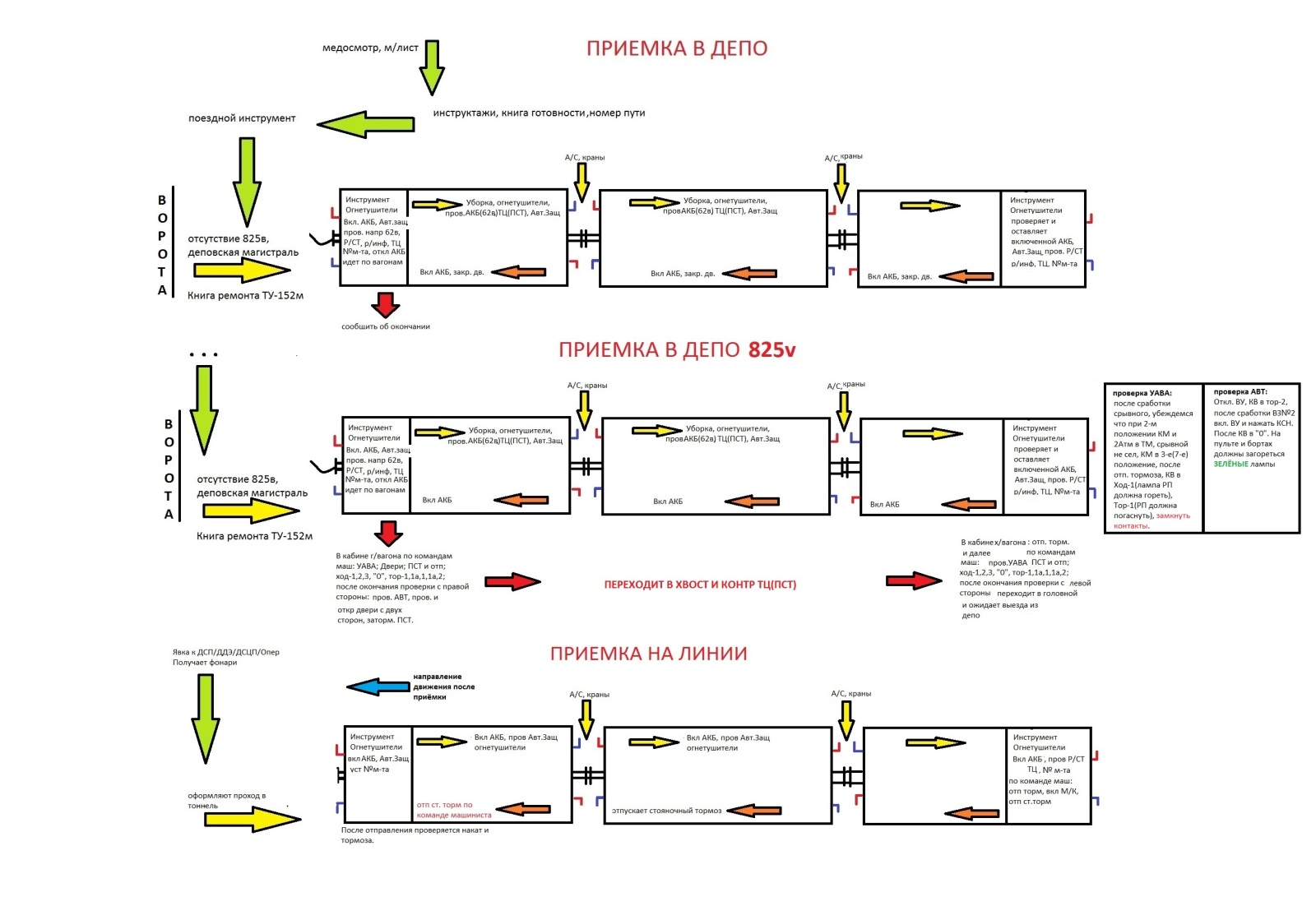

2) Какой существует порядок выдачи подвижного состава из эл.депо?
В электродепо локомотивная бригада (Машинист) узнает, на каком пути находится состав и была ли перецепка.
Машинист узнает, была ли запись в книжке ремонта при постановке состава, есть ли подпись ответственного работника о выполнении ремонта и о готовности состава к выдаче на линию. При отсутствии подписи о выполнении ремонта и готовности состава локомотивная бригада (машинист) к приемке состава не приступает, о чем заявляет дежурному по электродепо.
При заступлении на замену на полосы локомотивная бригада (машинист) узнает у оператора линейного пт, на каком пути станции находится принимаемый состав, либо уточняет время и станционный путь прибытия поезда для смены локомотивной бригады (машиниста).
При приемке состава (вагона) в электродепо подходить к составу (вагону) можно только со стороны ворот электродепо.
До осмотра локомотивная бригада (машинист) должна убедиться в отсутствии напряжения на навесном контактном рельсе деповского пути, на котором находится принимаемый состав, по одновременному наличию следующих признаков:
привод разъединителя 825 В отключен и заперт;
передвижные кабели («удочки») с токоприемников вагонов сняты;
не пылают красные сигнальные лампы в канаве и над канавой (отстойным методом), занятой составом.
Негорящее освещение в вагоне не свидетельствует об отсутствии напряжения 825 В, так как на части вагонов освещение может на сто процентов выключаться.
Перед опробованием тормозов машинист должен предупредить об этом лиц, находящихся на подвижном составе, убедиться в отсутствии людей под составом, также проверить, не производятся ли какие-либо работы, связанные с осмотром либо ремонтом автотормозов и рычажной передачи, и проверить включение тормозных устройств.
Ассистент машиниста (машинист — при управлении поездом одним машинистом) инспектирует наличие поездного снаряжения и его размещение в согласовании с Аннотацией по содержанию и размещению поездного снаряжения электропоездов метрополитенов во время приемки состава в электродепо и на полосы и его нахождении в отстое.
Примечания: 1. Диэлектрические перчатки проверяются наружным осмотром с целью выявления механических повреждений: проколов, порезов и т. п., также проверяется наличие штампа с датой еще одного лабораторного тесты на электрический пробой.
2. Переносное заземление («закоротка») обязано иметь на зеве захвата клеймо инструментально-раздаточного участка и нумерацию, присвоенную данному составу. Гибкий кабель сечением более 35 мм2 не обязан иметь повреждений, должен быть отлично облужен и пропаян по концам. Захваты должны быть облужены, винты зажимов должны свободно ходить по резьбе.
Во время осмотра состава в электродепо и на полосы машинист обязан иметь при для себя реверсивную ручку КВ, молоток, фонарь либо переносную лампу. Осмотр подвагонного оборудования машинист должен создавать в головном уборе.
После окончания приемки ассистент машиниста (машинист— при управлении поездом одним машинистом) запирает торцовые двери вагонов и двери кабин.
Перед подачей напряжения 825. В машинист должен лично предупредить ассистента машиниста об этом, а потом дать письменную и устную заявки дежурному по электродепо (на линейном ПТО — бригадиру либо старшему осмотрщику) о подаче напряжения на состав.
Во время подачи напряжения 825 В на состав машинист и ассистент машиниста должны находиться в кабине головного вагона (на линейном ПТО — в кабине хвостового вагона).
После подачи напряжения 825 В на состав в электродепо машинист должен убедиться в том, что шланг деповской воздушной магистрали отсоединен от головного вагона.
3) Какую опасность для человека представляет напряжение шага?
При замыкании токоведущей части на землю в некоторой зоне на поверхности земли с центром в точке замыкания будет наблюдаться растекание тока. Радиус зоны растекания на открытой местности – 8 м, на закрытой – 4 м.
Напряжение шага находится в зоне растекания. При нахождении человека в зоне растекания создаются условия для прохождения тока через человеческое тело под действием напряжения шага, что может привести к поражению электрическим током.
Напряжение шага – напряжение между 2-мя точками на поверхности земли, на расстоянии 1м одна от другой, которое принимается равным длине шага человека
4) Как осущ. подготовка персонала к присвоению I группы по электробезопасности?
Присвоение группы I делается методом проведения инструктажа, который, обычно, должен завершаться проверкой познаний в форме устного опроса и (по мере надобности) проверкой обретенных способностей и неопасных методов работы либо оказания первой помощи при поражении электрическим током.
Присвоение I группы по электробезопасности проводит работник из числа электротехнического персонала данного Потребителя с группой по электробезопасности не ниже III.
Меры защиты от случайного поражения электрическим током
Как обеспечивается безопасность при случайном прикосновении к токоведущим частям?
Где устанавливают защитные огораживания?
Как применяются блокировки электрических рисков?
Проверка сопротивления изоляции электроустановок.
Работа защитного заземления и зануления. Устройства защитного отключения.
В согласовании с Правилами устройства электроустановок:
1.7.51. Для защиты от поражения электрическим током в случае повреждения изоляции должны быть использованы по отдельности либо в сочетании следующие меры защиты при косвенном прикосновении:
защитное заземление;
автоматическое отключение питания;
уравнивание потенциалов;
выравнивание потенциалов;
двойная либо усиленная изоляция;
сверхнизкое (маленькое) напряжение;
защитное электрическое разделение цепей;
изолирующие (непроводящие) помещения, зоны, площадки.
Прямое прикосновение – электрический контакт людей либо животных с токоведущими частями, находящимися под напряжением.
Косвенное прикосновение – электрический контакт людей либо животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.
Одним из самых обычных методов защиты является Обеспечение недоступности токоведущих частей, находящихся под напряжением для случайного прикосновения.
Для этого применяется изоляция и / либо огораживание токоведущих частей расположенных поблизости места работ.
На щите огораживания можно дополнительно установить знаки.
При невозможности огораживания токоведущие части располагают на труднодоступной высоте.
Блокировка безопасности
Устройства, предотвращающие попадание людей под напряжение в итоге неверных действий, именуют блокировкой безопасности.

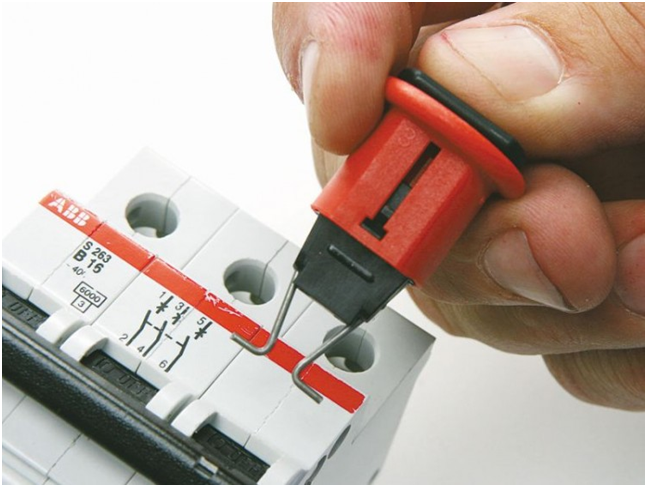

Механическая блокировка фиксирует поворотные части рубильников, выключателей либо пускателей в выключенном положении.
Самым обычным вариантом механической блокировки будет закрыть на замок щит после отключения питания.
Есть особые блокировки являющиеся частью конструкции электроустановок, которые обеспечивают последовательность включения, размыкают цепь при открытии крышек и т.п.
Контроль за состоянием изоляции электроустановок
В сетях напряжением до 1000 В сопротивление изоляции каждого участка должно быть более 0,5 Ом на фазу.
В согласовании с ПТЭЭП п. 2.12.17:
«Проверка состояния стационарного оборудования и проводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в предстоящем — по графику, утвержденному ответственным за электрохозяйство Потребителя, но не пореже 1-го раза в три года. Результаты замеров оформляются актом (протоколом) в согласовании с нормами тесты электрического оборудования.»
Данные замеры проводятся аттестованной электроизмерительной лабораторией.

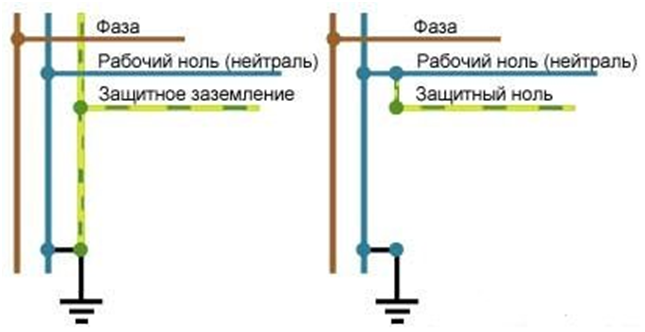

Защитное заземление и зануление

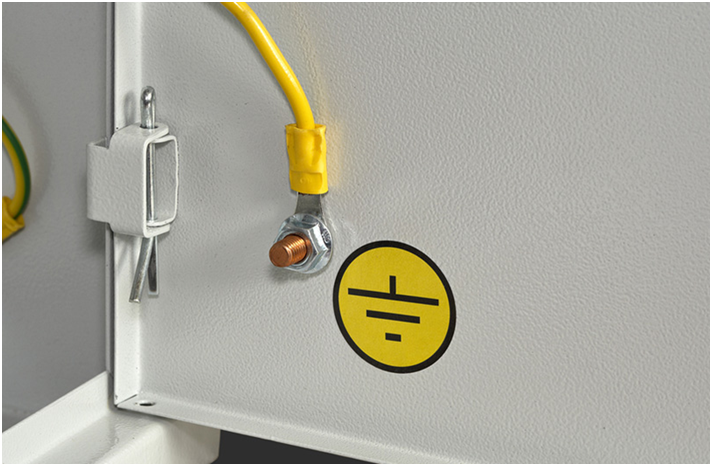

Защитное заземление — намеренное электрическое соединение с землей железных токоведущих частей, которые возможно окажутся под напряжением.
Принцип деяния защитного заземления — понижение напряжения между корпусом, оказавшимся под напряжением и землей до значения, при котором проходящий ток через человека не превосходит допустимого.
Занулением именуется намеренное электрическое соединение железных нетоковедущих частей электроустановок с глухозаземленной нейтральной точкой обмотки источника тока (генератора, трансформатора).
Принцип деяния зануления: перевоплощение замыкания на корпус в однофазовое куцее замыкание с целью вызвать большой ток недлинного замыкания, способный обеспечить срабатывание наибольшей токовой защиты и тем автоматически отключить покоробленный участок.
Защитное отключение

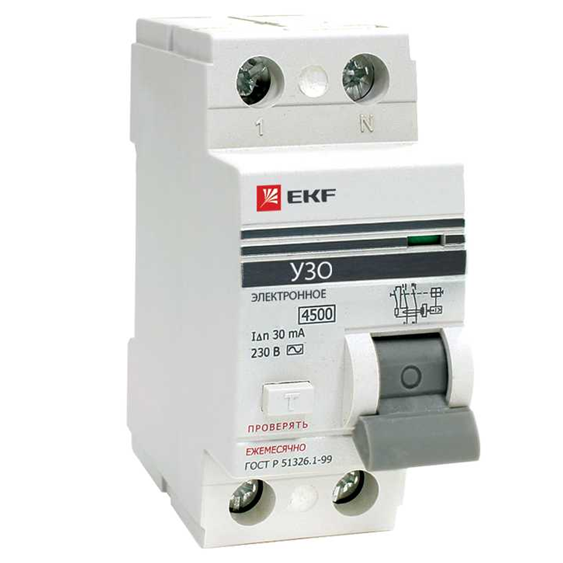

Устройство защитного отключения – устройство отключающий питание при появлении различия токов.
Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при появлении в ней угрозы поражения током. ГОСТ Р 12.1.019-2009.
Облегчено механизм работы УЗО основан на сопоставлении количества электроэнергии, ушедшей по фазному проводу с вернувшейся по нулевому рабочему проводу. Если в итоге попадания под напряжение человека либо замыкания цепи возникнет разница токов, УЗО произведет отключение.
Использование малого напряжения
Малыми числятся напряжения 12, 36 и 42 В.
Чем меньше напряжение, тем наименьший ток пройдет через человека, случаем оказавшегося под напряжением. Внедрение приемников электрического тока работающих от источников малого напряжения (аккумуляторный инструмент) в особенности уместно в сырых и/либо в неловких местах проведения работ.
