В этой статье: как устроена система защиты от протечек; активные, пассивные и радиофицированные датчики; электроприводные и электромагнитные краны; как работает защита от протечки; свойства систем защиты от протечки; как избрать защиту от протечки.
В один прекрасный момент это случится — недостаток либо изношенность частей разводки водопровода, недогляд за раковиной кухни либо ванной, а может быть это будет бачок унитаза… Хоть какой и каждый обладатель жилплощади сталкивался с версией «всемирного потопа» в раздельно взятой квартире либо доме как минимум раз за всегда, пока пользуется ею. Последствия протечки воды пробивают суровую брешь в семейном бюджете и портят дела с обладателями квартир, расположенных этажами ниже. Но совладать с неувязкой протечки до того, как она перерастет в катастрофу местного масштаба, полностью может быть, если поручить контроль ситуации особым устройствам, представляющими из себя технологии умного дома .
Система защиты от протечек — устройство
Развивая и совершенствуя технологии «умного дома», инженеры сделали систему датчиков, способных выявить протечку воды, но эти датчики были никчемны в отсутствие владельцев — ведь требовалось не только лишь установить наличие протечки, но и убрать ее. Для решения этой задачи были сделаны электроприводные шаровые краны, автоматом прекращающие подачу воды в покоробленный участок водопровода.
В набор оборудования, обеспечивающего защиту от домашнего наводнения, входят проводные либо беспроводные датчики, шаровые краны с электрическим приводом и электронный блок контроллера.
Снутри датчика-извещателя о протечке находится пластинка круглой либо прямоугольной формы, на наружные поверхности которой нанесены концентрические дорожки контактов, попарно соединенных с датчиками — таких датчиков обычно два либо три. Пластинка с датчиками заключена в пластмассовый либо металлопластиковый корпус. Питание датчиков осуществляется по электропроводу либо от аккума (пальчиковых батареек), во 2-м случае датчик оснащается маленьким радиоблоком, позволяющим сказать о протечке контроллеру. Есть два типа проводных датчиков — активные и пассивные. 1-ый тип подключается к блоку контроллера трехжильным электропроводом — два провода созданы для взаимодействия с контроллером, 3-ий провод — для питания датчика (напряжение от 5 до 24 В). Для подключения датчиков второго типа нужно только два электропровода — дополнительное питание им не нужна, т.к. они обустроены автономным источником энергии. Необходимо подчеркнуть, что проводные активные датчики можно установить на большей дистанции от блока контроллера — до 100 м, в то время как пассивные датчики инсталлируются не дальше, чем в 20 метрах от контроллера.
1 — электроприводные краны; 2 — датчики протечки воды; 3 — блок управления.
1 — электроприводные краны; 2 — датчики протечки воды; 3 — блок управления.
Преимущество беспроводных датчиков перед проводными — в отсутствии электропровода, что упрощает их установку в границах 100 м дистанции от контроллера в критериях прямой видимости, т.е. в отсутствие стенок и перегородок. Но таковой датчик способен только оповестить блок контроллера о протечке, но сам контроллер не может проверить его на работоспособность, так как связь между ними только односторонняя. Нужна вовремя или поменять батарейки, или заряжать аккумулятор беспроводного датчика, по другому защита от протечки работать не будет. Очевидно, беспроводные датчики протечки воды с обоесторонней связью есть, но стоят они дорого.
Электроприводной шаровой кран частично припоминает обыденный шаровой кран — корпус из стали либо латуни с резьбой на обратных сторонах, два уплотнительных кольца из пластика, латунный шар с осевым отверстием, поворот которого на 90° открывает либо закрывает проход воде. Разница в отсутствии ручки для его открытия-закрытия — заместо нее установлен механизм электропривода. По команде контроллера поворот штока латунного шара и прекращение подачи воды производит бесколлекторный электродвигатель, оборудованный с целью снижения скорости вращения штока редуктором. Открытие крана с целью возобновления подачи воды может быть только после соответственной команды блока контроллера. Время срабатывания шарового крана с электроприводом — от 5 до 7 секунд. Преимущество электроприводного крана в том, что для его работы не нужна наличие неизменного электрического питания, нужного только при появлении аварийной ситуации для перекрытия воды.
Кроме электроприводного крана система защиты от протечек воды может оснащаться электромагнитным краном, оборудованным катушкой-соленоидом и шибером-заслонкой, перекрывающим путь воде при появлении электромагнитного поля. Существует два типа электромагнитных кранов — 1-ый из них именуется «нормально открытым», т.е. при его запитывании током подача воды прекращается, 2-ой «нормально закрытый», раскрывается только при наличии электропитания. По сопоставлению с электроприводными электромагнитные краны действуют резвее — на полное прекращение подачи воды у них уходят толики секунды, но таким кранам нужна неизменное электропитание, по другому всеполноценно работать они не будут. Не считая того, резвое закрытие канала трубы вызовет гидроудар, что само по себе может служить предпосылкой новых протечек.
Блок контроллера производит неизменный мониторинг сигналов от датчиков-извещателей, при появлении протечки активируя работу кранов с электроприводом и перекрывая подачу воды. Контроллеры с наименьшим набором опций, достаточным для неизменного контроля опасности потопа в квартире, в состоянии принимать сигналы менее чем от 2-3 датчиков и управлять 2-мя электроприводными кранами. При обнаружении протечки такие контроллеры издают звуковые и световые сигналы, отключить подачу которых может только юзер. Более сложные модели контроллеров в состоянии вести контроль за 20 датчиками и поболее, докладывать о помещении, где появилась протечка, светом диодика на контрольной панели, подавать аварийный сигнал по GSM-каналу на телефон домовладельца. Беспроводные системы защиты от протечки кроме описанного оборудования обустроены блоком радиобазы, отвечающим за радиосвязь снутри таких систем.
Установка, механизм работы и свойства
Датчики утечки воды инсталлируются на поверхность пола либо встраиваются в напольное покрытие в тех помещениях, где угроза протечки более высока — санузел, ванная, кухня. Интегрированные в покрытие датчики располагаются так, дабы контактные пластинки размещались вверху, выступая над поверхностью пола на 4 мм, что позволяет исключить срабатывание датчика на случайные капли воды. Электропровод, питающий датчик и связывающий его с контроллером, укладывается под напольное покрытие в гофрошланге.
В случае, если встроить датчик протечки в пол не удается по каким-то причинам, то применяются модели открытой установки — таковой датчик закрепляется на напольном покрытии контактной пластинкой вниз, выступы на основании корпуса устройства поднимают его над уровнем пола на 4 мм по причинам, описанным выше. Проводка датчика укладывается на пол и закрепляется на нем. При установке датчиков открытой установки необходимо кропотливо избрать место с тем, дабы не задевать его корпус и проводку при посещении данной комнаты.
Место установки датчиков системы защиты от протечек воды должны быть в более низинной точке пола либо поблизости от сантехнических устройств и водопроводных коммуникаций, туда не должны просачиваться случайные капли воды.
Электроприводные краны инсталлируются конкретно за вентилями ввода, или после счетчиков учета воды, обычно в сантехническом шкафу, на дистанции менее 100 метров от места установки блока контроллера.
Контроллер можно установить как снутри сантехнического шкафа, если позволяет место, так и на стенке в одном из отслеживаемых помещений, например, в санузле — его стенки обычно пусты. Возможность того, что на корпус контроллера попадет вода, должна быть на сто процентов исключена. Малая дистанция от нижней точки контроллера до уровня пола — 500 мм. Принципиальный момент — большинству моделей контроллеров нужна неизменное электропитание, потому к месту размещения контроллерного блока нужно подвести электропровод и установить розетку.
Система защиты от протечек работает так:
- установленные на пластинке извещателя датчики ведут неизменный промер сопротивления контактных пластинок. При попадании на пластинки воды (не дистиллированной) их сопротивление серьезно снижается, о чем датчик оповещает контроллер;
- контроллер подает питание на краны с электроприводом, те перекрывают подачу воды. Сразу с отключением водоснабжения контроллер издает световой и звуковой сигнал. Отключить световое и звуковое оповещение, вернуть водоснабжение может только домовладелец, нажав надлежащие кнопки на корпусе блока контроллера.
- гарантированная защита от потопов и сопутствующих им расходов на ремонт, возмещение вреда соседям, живущих этажами ниже;
- возможность обезопасить от протечек жилплощадь, остающуюся без присмотра на долгий срок;
- полное исключение людского фактора — в отличие от человека система работает без ошибок;
- возможность роста числа датчиков с целью слежения за большей территорией. К имеющимся в комплекте 2–3 датчикам можно присоединить дополнительные извещатели;
- обычная установка;
- при продолжительном отсутствии домочадцев отключение систем водоснабжения методом нажатия одной кнопки на пульте контроллера.
- необходимость монтажа датчиков в покрытие пола, т.е. его частичный демонтаж и последующее восстановление. Вобщем, датчики с поверхностной установкой можно расположить так, дабы не мешали домочадцам;
- разовая цена комплекта от 12000 руб. и выше.
Аспекты выбора
На русском рынке система от протечек представлена несколькими марками и производителями, посреди которых большей популярностью пользуются некоторые отечественнын брэнды.
Малая комплектация обычно содержит в себе 2–3 датчика-извещателя, блок контроллера, один электроприводной шаровой кран, комплекты проводов, батареек или аккумов. 1-го крана, обычно, недостаточно — нужно дополнительно приобрести очередной, встроить который в систему не составит сложностей, т.к. она рассчитана на это.
Если выбирать между кранами с электроприводом и электромагнитными с шибером, то лучше тормознуть на электроприводных, так как электромагнитные краны требуют неизменного электропитания. Будет в особенности комфортно, если модели электроприводных кранов допускают ручное переключение между положениями «открыто» и «закрыто», на случай временных перебоев с электроэнергией.
Направьте внимание на срок гарантии — чем он подольше, тем лучше. Необходимо подчеркнуть, что ни один из обрисованных производителей систем защиты от протечки не имеет сети сервисных центров на местности Рф — они все территориально размещены в Москве и Столичной области, вблизи от предприятий-изготовителей.
Принципиальным моментом будет присутствие автоматической системы проворачивания электроприводных кранов (страгивания), с целью недопущения отложений солей и загрязнений на рабочих частях шарового крана. Поворот крана с возвратом в начальное положение система должна создавать не пореже 1-го раза в две недели.
5 наилучших систем защиты от протечек воды
Желаете накрепко защитить дом, квартиру, кабинет, магазин либо другой объект от протечек воды? Наилучшее решение – современные системы. В течение 2-10 секунд они заблокируют подачу воды при её попадании на один из датчиков, что дает возможность избежать аварийной ситуации. Специально вам мы подготовили ТОП-5 самых наилучших систем защиты от протечек воды, отличающихся надежностью, безопасностью и высочайшей скоростью реагирования.
ТОП-5 наилучших систем защиты от протечек воды
5 РаДуга
★ Беспроводные датчики до 100 м, защита от воды и коррозии
Страна: Наша родина
Средняя стоимость: 18 700 руб.
Рейтинг (2021): 4.6
Основная особенность системы защиты от протечек воды «РаДуга» – беспроводные датчики, функционирующие в режиме подачи радиосигналов. Благодаря высочайшей мощности они сохраняют работоспособность даже на расстоянии 20 м (для многоквартирного дома) и 100 м (на открытом пространстве) от контроллера. В комплектацию устройства заходит электромагнитный клапан запорной арматуры, 4 датчика, также блок управления и подробная аннотация по эксплуатации.
Система «РаДуга» позволяет предупредить протечки любого масштаба в ванной комнате, подвале, котельной, лаборатории и других помещениях. Для работы датчика довольно мощности в 0,00005 Вт. Все электроды обустроены противокоррозийной защитой. Плюсы: гидрозащищенный датчик, срок службы батареи добивается 10 лет, крепкость и надежность устройства. Минус – продолжительность срабатывания. Она составляет 10 секунд, что в ряде всевозможных случаев позволяет отсечь неверные сигналы (к примеру, при увлажненной уборке помещения), но при всем этом значительно понижает эффективность применения системы.
4 ARMAControl
★ Самая доступная цена, световая и звуковая индикация протечек
Страна: Наша родина
Средняя стоимость: 7 000 руб.
Рейтинг (2021): 4.7
Если вы желаете обеспечить надежную защиту квартиры, дома либо другого объекта от протечек воды, но имеете ограниченный бюджет, советуем приостановить выбор на системе ARMAControl. Её главное преимущество – низкая цена. Невзирая на отсутствие дорогостоящих частей в системе, она гарантирует надежную защиту от протечек. Официальная гарантия на оборудование составляет 1 год.
Модель ARMAControl работает от пониженного напряжения DC12V. При всем этом в набор системы заходит блок управления, 2 шаровых крана, 3 датчика протечки и адаптер питания. Сразу вы сможете подключить до 8 датчиков. Имеется световая и звуковая индикация трудности. Время реагирования – 2 секунды. Плюсы: 100% безопасность для людей и домашних питомцев, чувствительные детекторы с обеих сторон каждого датчика, долговечность и крепкость конструкции. Это самый наилучший выбор при маленьком бюджете.
3 Gidrolock Professional Bugatti
★ Сверхвысокий ресурс эксплуатации, функция самоочищения системы
Страна: Наша родина
Средняя стоимость: 22 900 руб.
Рейтинг (2021): 4.8
Основная особенность системы защиты от протечек Gidrolock Professional Bugatti – мгновенное блокирование подачи воды при её попадании на датчик. Предстоящее её возобновление произойдет только после того, как предпосылки, спровоцировавшие делему, будут устранены. Система устанавливается в квартирах и личных домах, также промышленных, публичных и складских помещениях. Малый ресурс шарового крана с электроприводом – 250 000 циклов. Допустимый температурный спектр эксплуатации блока: от 0 до 60 °C.
В комплектацию оборудования заходит блок управления, аккумулятор (12 В), 2 крана с электроприводом и 3 датчика. Длина кабеля – 1 м. Комфортно, что к системе можно сразу подключить до 200 датчиков проводного типа, также радиодатчики для еще больше действенной защиты. Плюсы: контроль обрыва цепи, запасное питание, функция самоочищения, критическое прекращение подачи воды, также возможность ручного открытия/закрытия устройства.
2 Аквасторож Эксперт 2*15
★ Автономная работа до 9 лет, реагирование на протечку в течение 2 секунд
Страна: Наша родина
Средняя стоимость: 19 000 руб.
Рейтинг (2021): 4.9
Безопасность, надежность и автономность – главные достоинства одной из самых наилучших систем защиты от протечек воды «Эксперт 2*15». Она способна работать в автономном режиме от 2 до 9 лет всего от 1-го комплекта батарей. Это 1-ая в мире система защиты с тройным форматом питания. Кроме батареек, она работает от сетевого универсального адаптера (mini-USB) и встроенного источника бесперебойного питания. Система выполнена из качественных девайсов деталей австрийского и германского производства.
Гарантируется 100% контроль над работой всех частей системы. Каждые 14 суток делается самоочищение кранов от отложений. Мощность системы – 40 Вт. В течение 2 секунд она реагирует на протечку и перекрывает подачу воды. Наибольшее количество датчиков, которые может быть установить на объекте, не ограничено. Плюсы: возможность интеграции в систему «Умный дом», подключение GSM-модуля для получения sms-оповещений, все нужные крепления в комплектации.
1 Нептун Bugatti Base 1/2
★ Наилучшая система защиты для всех объектов, аварийное ручное управление
Страна: Наша родина
Средняя стоимость: 14 769 руб.
Рейтинг (2021): 5.0
Для своевременного обнаружения и локализации протечек воды в системе водоснабжения и отопления самым наилучшим выбором станет система Bugatti Base 1/2 от ведущего русского производителя «Нептун». Её главное преимущество – универсальность. Она может употребляться для надежной защиты не только лишь жилых домов, квартир и особняков, но и офисных построек, магазинов, также торговых центров. Система перекрывает подачу воды до того, как предпосылки протечки будут устранены.
О появившейся дилемме она информирует как световыми, так и звуковыми сигналами. В комплектацию заходит модуль управления, 3 датчика (SW 005) и 2 шаровых крана с электроприводом (220 В). Они сделаны из горячекованной латуни, отличающейся крепкость и стойкость к воздействию температур. Плюсы: высочайшая степень защиты электропривода, широкий температурный спектр эксплуатации блока управления (от 5 до 40 °C), официальная гарантия до 4 лет на все элементы системы, также ручной аварийный режим работы, позволяющий открыть/закрыть кран без электричества.
Защита от протечек воды
Внезапная протечка воды на кухне либо ванной, испорченный ремонт и взбешенные соседи — каждому из нас хоть раз в жизни приходилось столкнуться с таковой неувязкой. По статистике, вред, который приносит протечка воды в 3 раза превосходит убытки от квартирных краж. А потерянные нервишки и время вообщем невосполнимы!
Во избежание схожей ситуации и сохранения собственных средств и нервишек, нужно пресечь трагедию на самой ранешней стадии. Но как это выполнить, если вы находитесь на работе, на даче либо вообщем за границей? Просто! Ведь есть беспроводная система защиты от протечек воды “Протечек.НЕТ”. Система вполне автономна и предназначена для автоматического отключения подачи воды при появлении трагедии в системе водоснабжения и отопления.
КАК Смотрится СИСТЕМА ЗАЩИТЫ ОТ ПРОТЕЧКИ?
Может быть, кто-то поразмыслит, что для работы такового уровня нужно громоздкое оборудование и масса дополнительных частей. В действительности все с точностью до напротив! К примеру, система защиты “Протечек.НЕТ”СТАРТ состоит всего из 3-х главных компонент:
- блок управления
- датчики протечки воды
- электропривод для шарового крана
Также имеется беспроводной пульт и сетевой адаптер. Малая комплектация дает возможность провести установка даже в компактной квартире с ограниченной площадью установки. Если же вы являетесь счастливым владельцем просторных апартаментов, вашим безупречным вариантом станет набор “Протечек.НЕТ”ОПТИМ. При желании, оба комплекта можно видоизменять и оснастить дополнительными элементами.
ДАТЧИКИ ПРОТЕЧКИ ВОДЫ
Датчики протечки воды созданы для контроля наличия/отсутствия воды, также другой проводящей, не брутальной воды, средством коммутации электрических цепей неизменного либо переменного тока исполнительных реле. Датчики делятся по типам:
- проводные датчики протечки воды

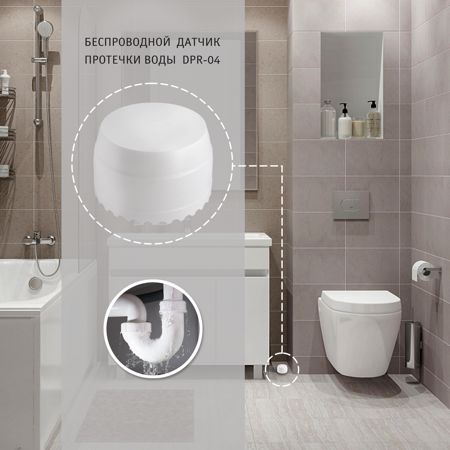

- беспроводные датчики протечки воды
Метод РАБОТЫ
Механизм работы оборудования очень прост. При намокании датчика протечки электрическая цепь мгновенно замыкается и дает сигнал контроллеру, который, в свою очередь, отправляет оповещение о произошедшей трагедии на мобильный телефон обладателя. В тот же момент замыкание цепи дает старт электроприводу на шаровый кран, который сходу перекрывает подачу воды и предутверждает потоп.
Установка системы
Огромным плюсом будет то, что установка данного комплекса защита протечка не просит кардинального вмешательства в систему водоснабжения дома. Установка электропривода для шарового крана выполнить довольно просто. Беспроводные датчики позволяют выполнить резвую установку, без прокладывания дополнительных кабелей, это дает возможность применять систему в помещениях с уже законченным ремонтом.
Датчики нужно расположить в местах с большей вероятностью протечки:
- под раковиной, ванной либо душевой кабиной
- около стиральной машины
- около унитаза
- под бойлером либо сушилкой
Такое размещение дозволит системе среагировать очень стремительно и предупредить трагедию еще на шаге ее появления, очень сократив вероятные утраты.

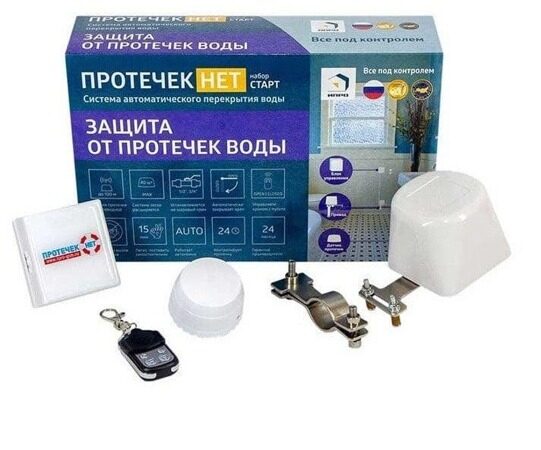

Беспроводная система защиты “Протечек.НЕТ” – ваш наилучший выбор. С ней для вас не будет страшен ни один потоп!
