Защита от поражения эл током

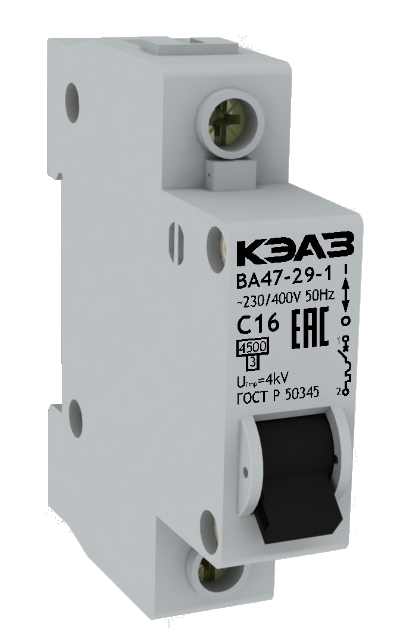

В прошлых статьях мы рассматривали зачем нужен автоматический выключатель и как верно его избрать. Автоматические выключатели отлично защищают электрическое оборудование и проводку, но не всегда защищают человека от поражения током, так как обыденные автоматы просто не реагируют на утечку тока в 30 мА, которого будет довольно, дабы обездвиживать дыхание человека. Это вправду очень маленькое значение, так как, к примеру, лампа накаливания на 95 Вт потребляет ток 400 мА.

Специально для защиты человека от поражения током, также для противопожарной защиты разработаны устройства, реагирующие на утечку даже малых токов — УЗО и дифавтоматы.

Как выполнить защиту от поражения током

Первичным мероприятием по защите человека от электротравмы является подключение корпусов электроприборов к контуру заземления. При повреждении изоляции в электроприёмнике происходит куцее замыкание на корпус, которое отключается автоматом за очень малый промежуток времени, потому человек не успеет получить электротравму.

Но повреждение изоляции может появиться и в проводке, к примеру, вследствие механического повреждения либо ее естественного старения. Также стоит подразумевать, что до 21 века в Рф однофазовую проводку делали двухпроводной, потому корпуса электроприборов могут быть не заземлены.

Набросок 1 — Поражение током из-за отсутствия АВДТ

В таковой ситуации защиту от поражения током могут обеспечить автоматы, реагирующие на дифференциальный ток — автоматические выключатели дифференциального тока (АВДТ). АВДТ — это устройство дифференциальной защиты, созданное для защиты человека от поражения электрическим током, также имущества от пожара.

Потребителям они известны как УЗО (устройство защитного отключения), ВДТ (выключатель дифференциального тока) и дифавтомат. При всем этом принято, что УЗО и ВДТ не имеет интегрированной защиты от перегрузки, а у дифавтомата она встроена.

Как работает АВДТ

Трансформатор тока, установленный в АВДТ, определяет ток, проходящий через устройство, и передает измерения на дифференциальное реле либо электронную плату (зависимо от конструктивного выполнения устройства). Если входящий и исходящий токи равны, то изоляция проводки исправна.

Если же происходит утечка тока, другими словами ток находит дорогу в обход АВДТ, к примеру, через человека в землю, что СМЕРТЕЛЬНО небезопасно, то аппарат мгновенно отключается (Рис.2). Таким макаром исключается возможность смертельного варианта при поражении электрическим током, в особенности если выполнено правильное заземление корпуса электроприборов.

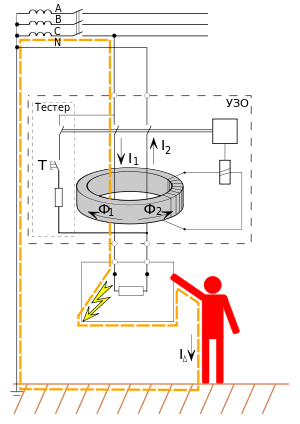

Набросок 2 — Механизм работы АВДТ

Человек на рисунке 2 из-за отсутствия защитного проводника в проводке старенького типа может получить удар током, но, при наличии АВДТ, покоробленный участок будет стремительно отключен.

УЗО либо дифавтомат

• Если нужна завышенная надежность защиты от поражения током, то стоит использовать УЗО либо ВДТ (выключатель дифференциального тока);
• Если нужна экономия места в щите, то стоит направить внимание на дифавтоматы.

Через АВДТ без интегрированной защиты от перегрузки (УЗО либо ВДТ) не должен протекать ток больше номинального, потому последовательно с УЗО должен быть установлен автоматический выключатель. (Рис.3).

Набросок 3 — Композиция ВА+УЗО

Номинальный ток термического расцепителя вышестоящего автомата либо сумма токов нижестоящих автоматов должны быть хотя бы на одну ступень ниже, чем номинальный ток АВДТ. К примеру, на рисунке 3 автоматический выключатель номиналом С16 защищает УЗО номиналом 25А от перегрузки и КЗ.

АВДТ со интегрированной защитой от сверхтоков, либо по другому, дифференциальный автомат, не надо дополнительно защищать, в них совмещены функции автоматического выключателя и УЗО (Рис.4). Зрительно на таких аппаратах перед номинальным током указана буковка В, С либо D.

Очень комфортно, когда на АВДТ есть индикация срабатывания по току КЗ либо перегрузки (Рис.6) и по утечке тока. Это дозволит резвее отыскать неисправность в проводке.

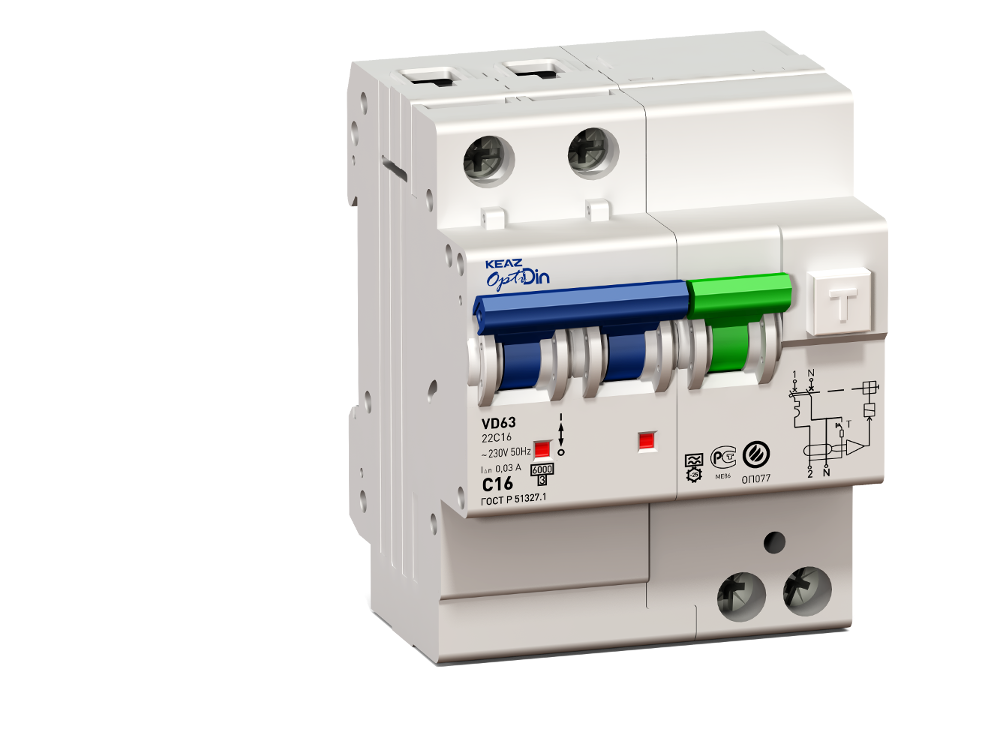

Набросок 4 — АВДТ со интегрированной защитой от сверхтоков (дифавтомат) с индикацией срабатывания по току утечки

Характеристики выбора АВДТ:

Самая основная черта АВДТ, на которую нужно направить внимание — это номинальный дифференциальный ток. Устройства с номинальным дифференциальным током (током утечки) 10 мА могут применяться для питания отдельных электроприборов (к примеру, отдельной розетки), 30 мА для групповых линий (к примеру, все розетки в одной комнате), а устройства 100, 300 и 500 мА должны применяться на вводе в квартиру, дом либо производственное помещение. Связано это с тем, что даже новенькая изоляция проводников не является безупречной и имеет токи утечки, что просит загрубления защиты с повышением длины проводников.

Для противопожарной защиты непременно использование АВДТ на вводе номиналом 100 либо 300 мА с чертой «S» — селективное. Селективный АВДТ работает с маленький выдержкой времени, что позволяет отключить только групповой АВДТ, не обесточивая всю электроустановку и делает противопожарную функцию.

Использование АВДТ типа «АС» защищает от утечки только синусоидального тока промышленной частоты 50 Гц, такие аппараты дешевле, но не в состоянии найти утечку тока за выпрямительным устройством, к примеру в бытовой стиральной машине.

Аппараты типа «А» ощущают утечку как синусоидального, так и выпрямленного тока и являются функциональными. Они реагируют на токи утечки от компов, стиральных машин, телевизоров и иных устройств с импульсными блоками питания, которые обширно распространены в бытовом применении. Потому для установки в бытовых сетях лучше избрать АВДТ типа «А».

Температура эксплуатации АВДТ

Если планируется использование дифференциальной защиты в щите внешней установки (в качестве вводного устройства противопожарной защиты), то нужно убедиться, что спектр его рабочих температур оптимален для ваших погодных критерий.

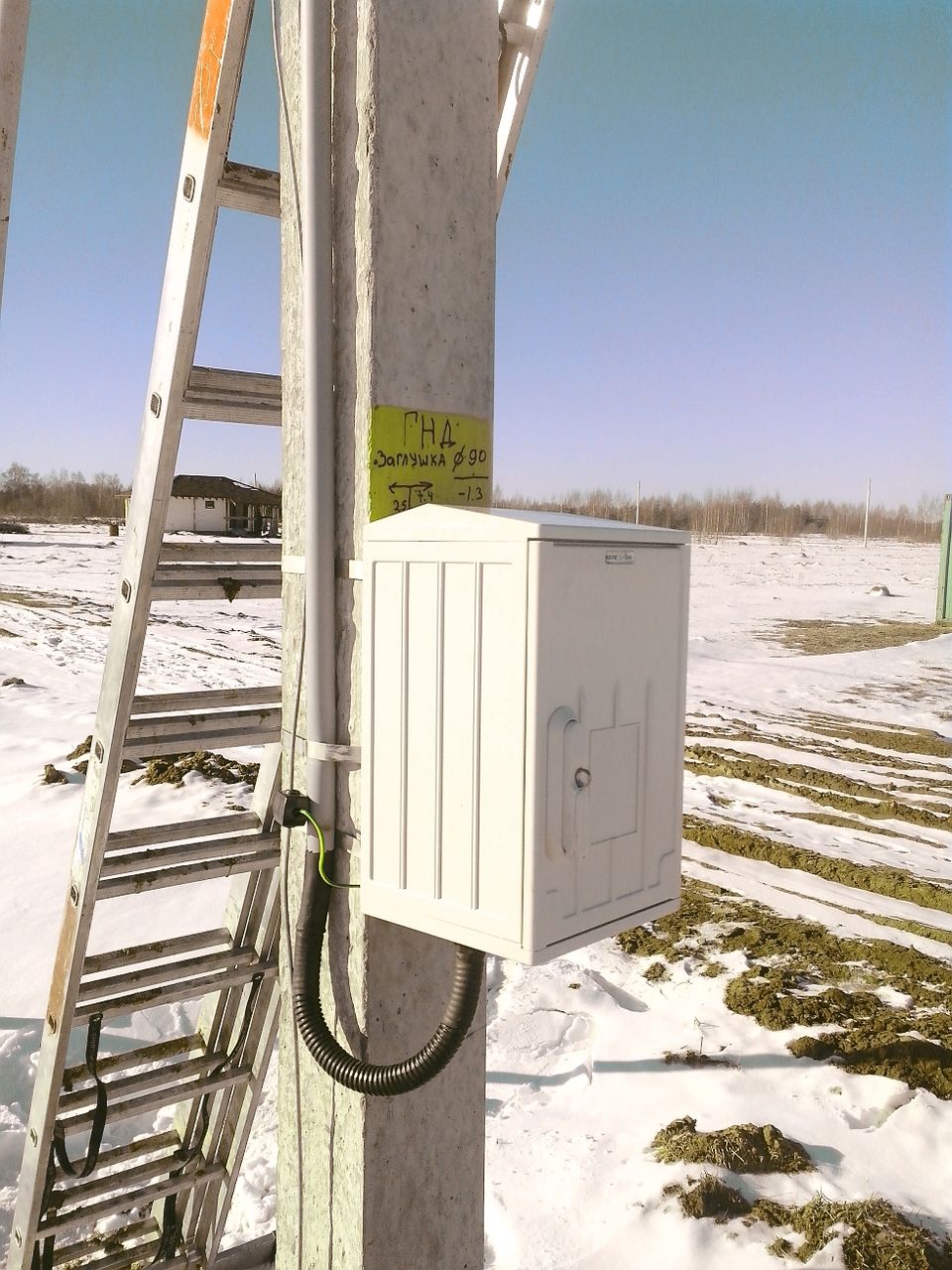

Набросок 5 — Щит внешней установки из полиэстера, армированный стекловолокном

Как подключить АВДТ

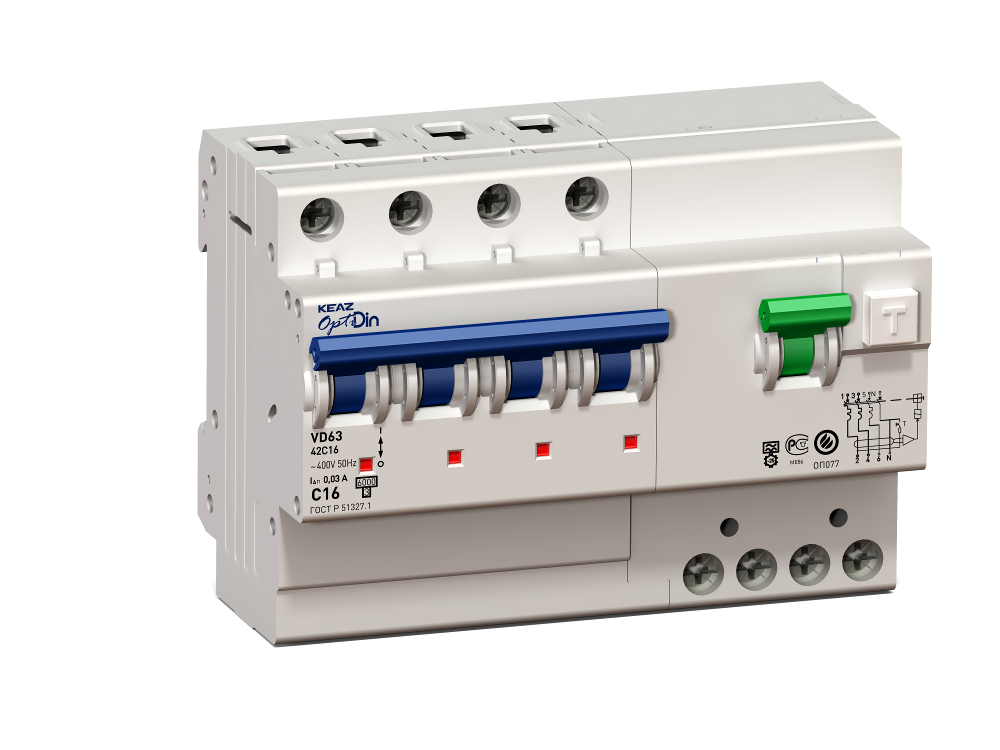

АВДТ используются в однофазовых и трехфазных цепях переменного тока в двухполюсном (2р) и четырехполюсном (4р) выполнении. При всем этом к АВДТ должны подключаться все фазные L1. L3 и нулевые N проводники проводки. Направьте внимание, что защитные PE проводники, также совмещенные PEN проводники ни при каких обстоятельствах не должны быть подключены к АВДТ.

Аппараты непременно требуют подключения источника питания к верхним зажимам, а нагрузки — к нижним. Также необходимо соблюдать маркировку подключаемых проводников.

Проверка работоспособности

Инспектировать работоспособность УЗО нужно 1 раз за месяц. На лицевой панели устройства есть кнопка «Тест» (Рис.6), которая производит имитацию утечки тока. После нажатия на кнопку, УЗО должно мгновенно отключиться. Это значит, что оно исправно.

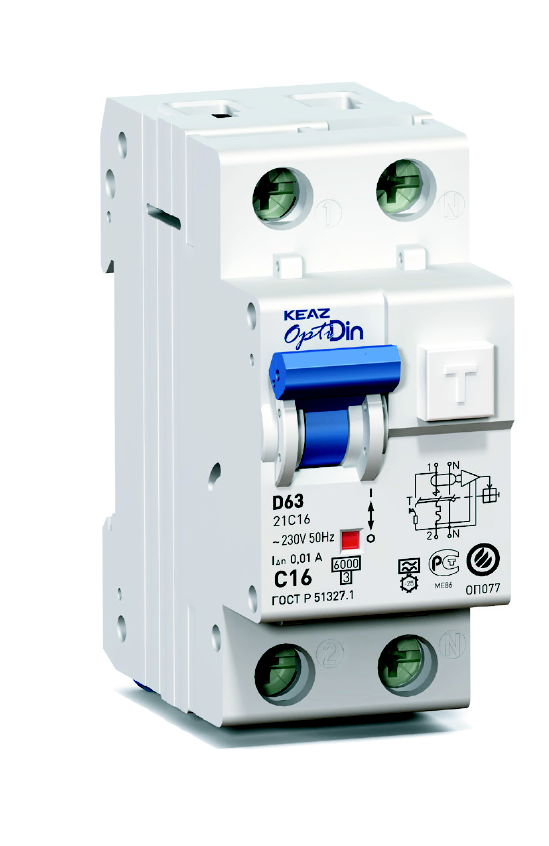

Набросок 6 — АВДТ со интегрированной защитой от сверхтоков

Знайте, что правильное использование дифференциальной защиты значительно понижает электротравматизм, защищает жизнь ваших близких и ваше имущество!

Защита от поражения электрическим током

Электрический ток представляет особую опасность для здоровья и жизни человека. Дабы уберечь себя от злосчастного варианта, необходимо верно знать все правила безопасности, также обладать подробной информацией, как, куда и что подключено, какие технические характеристики в электроснабжении использованы в доме либо квартире.

Но если для вас нужно что-то поменять, принять роль в ремонте либо организовать его, все равно придется сталкиваться с электричеством. В таком случае для вас понадобятся средства защиты от электрического тока, которые в критичный момент посодействуют уберечь вас от угрозы.

Источники поражения электрическим током

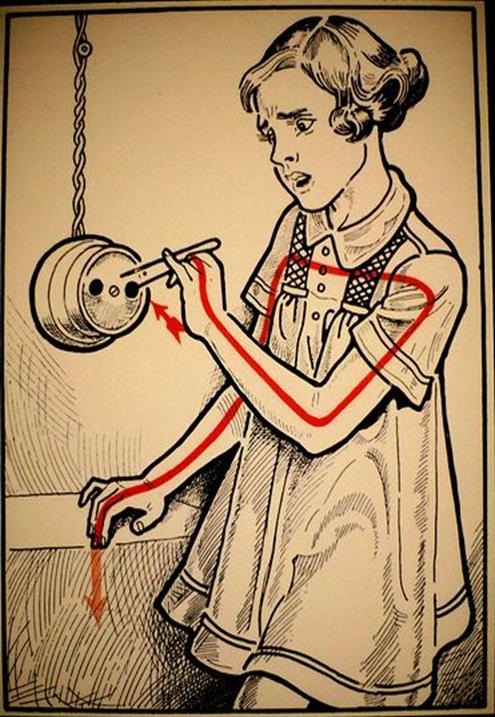

Если вы прикоснулись к источнику тока, он пройдет через вас и уйдет в землю. Если же вы 2-мя руками прикоснулись к обоим полюсам тока, он вполне пройдет через вас. Естественно, 2-ой вариант более небезопасен.

Поражение током происходит во время прикосновения к токоведущим частям электрооборудования. Но, как ни удивительно, в большинстве случаев происходит другой сценарий, когда человек прикасается к железной частичке оборудования, которая не должна была, но попала под воздействие тока ввиду нарушенной изоляции токоведущих частей и получила определенный заряд.

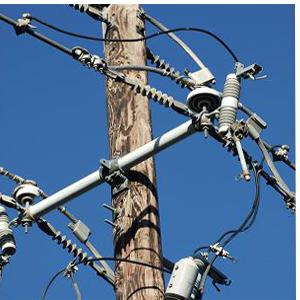

Также можно получить удар электрическим током, если на земле лежит оборванный провод электропередачи или во время недлинного замыкания электросети.

Средства защиты от электрического тока

Средства защиты от поражения током работают в следующих направлениях:

• токоведущие элементы устройств изолируются либо прячутся таким макаром, дабы к ним нельзя было случаем прикоснуться;
• для средств защиты от электрического тока применяется заземление;
• применяются автоматические выключатели либо особые предохранители.

Эти устройства в состоянии выключить устройство, если его энергоснабжение несет определенный риск ввиду нарушения функционирования.

Статья по теме: Как отремонтировать древесную опору перекрытия своими силами

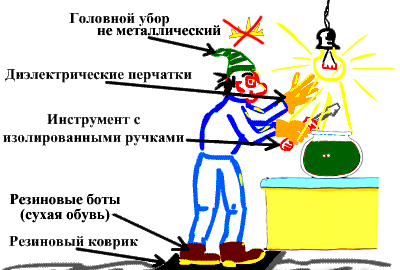

Если для вас нужно соприкасаться с местом, которое проводит ток, идеальнее всего применять при всем этом диэлектрические перчатки,

изолирующие штанги либо изолированные инструменты. Это довольно действенный и пользующийся популярностью способ у проф электриков, которые повсевременно работают с устройствами под напряжением. Но следует осознавать, что в случаях, когда напряжение превосходит 1000 В, перчаткам необходимо находить более сильную подмену.

Электричество также меньше повлияет, если использовать при работе с ним инструмент с изолирующими ручками. Есть и другие способы защиты в виде диэлектрических ковриков из резины, диэлектрических калош, которые, кстати, очень полезны при глобальных работах с электричеством. Также могут понадобиться особые изолирующие подставки.

Если гласить о надежности этих средств, то прежде всего следует уделять свое внимание на их срок годности, который необходимо верно соблюдать. На некоторых устройствах стоит метка, что их можно применять без проверки в протяжении 2-ух лет, но невзирая на это спецы советует перестраховаться и перейти проверку раз в 6 месяцев.

Меры безопасности при поражении электротоком дома

Проводка в доме может дать сбой, как и все другое, чем пользуется человек. Дабы обезопасить свои устройства и, приемущественно, себя и близких, следует инспектировать в течении года состояние эксплуатируемой установки.

Для этого существует устройство под заглавием мегомметр, которое есть у всех проф электриков. Принцип его работы прост: он умеет рассматривать сопротивление изоляции току, и когда оно становится низким, устройство фиксирует нарушение, которое и необходимо убрать.

Если же проводка в вашей квартире находится не снутри стенки, она нуждается в особой защите, дабы в случае обрыва проводов не было суровых последствий. Для этого в любом магазине с электрической техникой купите троллеи и установите их на высоте 3-3.5 метра, на которые будет установлен выключатель моментального деяния, который в случае разрыва со 100% вероятностью перекроет подачу тока.

Статья по теме: Переключатель «Ванна-душ» – разновидности и ремонт

Если вы планируете выполнить подключение электричества у себя дома, стоит также осознавать, что не считая средств защиты для вас еще необходимо знать, как верно организовать электросеть. Для этого возьмите план квартиры и оцените, какая мощность для вас нужна, дабы использовать во всех комнатах осветительные устройства, технику и почти все другое, что может употребляться в быту. Необходимо учитывать количество розеток и выключателей и их технические свойства.

Также следует держать в голове и пристально относиться к установке счетчика, ведь его необходимо монтировать не только лишь исходя из принципов безопасности, но и руководствуясь установленными правилами, которые регламентирует законодательство, по другому можно отхватить суровый штраф. Помните, что электричество – это достаточно серьезно, и тут необходимо быть максимально осторожным.

1-ая помощь при поражении электрическим током. Какая защита от поражения электрическим током существует?

Поражение человека электрическим током небезопасно для его жизни и здоровья. Для того дабы обезопасить себя, есть особые средства. Они включены в схемы проводки.

Общие сведения

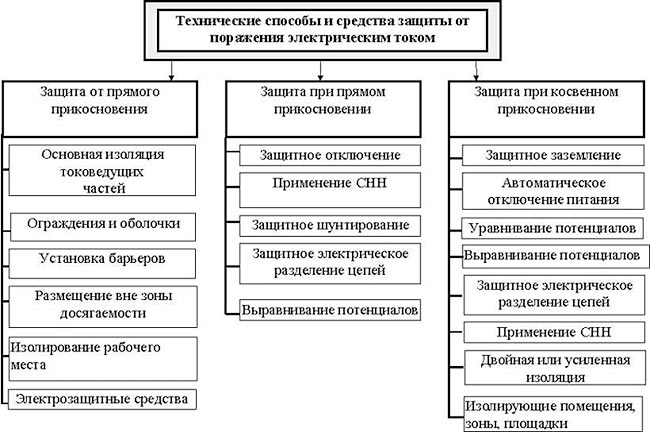

Для того дабы понизить опасность поражения электрическим током, осуществляется проведение организационных мероприятий. Также используются особые технические средства. Защита от поражения электрическим током при замыкании на корпус подразумевает воплощение определенных мер. В этом случае идет речь о особых мероприятиях по электробезопасности. К защитным мерам относится следующее:

1. Разделяющие трансформаторы.
2. Изоляция.
3. Малые напряжения.
4. Разделяющие огораживания.
5. Выравнивание потенциалов.
6. Защитное отключение.
7. Зануление.
8. Заземление.

Непрерывный контроль изоляции также относится к защитным мерам. Личные приспособления и средства также служат для безопасности.

Особенности заземления

Данный процесс заключается в намеренном электрическом соединении с землей. Это также относится и к ее эквиваленту железных нетоковедущих частей. Они, в свою очередь, возможно окажутся под напряжением. Это происходит из-за замыкания на корпус. Также существует ряд других обстоятельств для появления подобного явления. В согласовании с ПУЭ, установлено, что заземлению должны подлежать все электроустановки, которые производят свою работу при следующих критериях напряжения: неизменного тока – 110 В, переменного (предполагается промышленная частота) – 36 В. Также это касается пожаро- и взрывоопасных помещений. В этом случае заземленными должны быть любые электроустановки. Это не находится в зависимости от рода тока и его напряжения.

Область предназначения

Защита от поражения электрическим током методом сотворения заземления представляет собой формирование соединения между землей и корпусом устройства. При всем этом контакт обязан иметь довольно маленькое сопротивление. Таким макаром, если произойдет замыкание на корпус данного устройства, при прикосновении к нему человека его жизнь окажется вне угрозы. Другими словами благодаря заземлению ток, проходящий через тело, будет таковой величины, которая не сумеет причинить вред жизни и здоровью. В этом случае ключевое значение имеет соотношение сопротивлений человека и устройства. Это обосновано тем, что 1-ое должно быть в пару раз меньше второго. Только тогда заземляющее устройство воспримет на себя основную часть тока.

Дополнительная информация

Заземляющие проводники производят соединение электроустановок с землей. Они являются металлическими стержнями. Заземляющие проводники состоят из труб (круглого либо другого сечения), уголков и полос. Они все размещаются в земле в строго определенном порядке и количестве. Заземляющее устройство представляет собой совокупа особых приспособлений. В текущее время данная защитная мера применяется в определенных сетях, имеющих изолированную нейтраль. Также их рабочее напряжение не должно превосходить 1000 В. Есть случаи, когда это осуществляется при любом режиме нейтрали. Например, в тех сетях, которые имеют напряжение выше 1000 В.

Особенности зануления

Данный процесс заключается в намеренном электрическом соединении с нулевым проводником, который имеет железные нетоковедущие части. Они, в свою очередь, возможно окажутся под напряжением. Зануление выступает защитной мерой в тех сетях, которые имеют глухозаземленную нейтраль трансформатора. Это осуществляется при помощи специального защитного проводника либо нулевого провода. Благодаря этим мерам хоть какое замыкание преобразуется в куцее. В то же время происходит отключение аварийного участка. Это осуществляется при помощи автомата либо предохранителя. Зануления в сетях, имеющих изолированную нейтраль, неприемлимо. Это обосновано высочайшим риском обрыва фазы. Таким макаром, все токоприемники, находящиеся в земле, окажутся под напряжением.

Автоматическая мера

Защитное отключение представляет собой определенный механизм. Его главное назначение заключается в обеспечении безопасности. Это происходит средством быстродействующего (со скоростью до 0,1 с) отключения целой сети и аварийного участка при всех типах замыкания. Также предполагается и прикосновение к частям, которые находятся под напряжением. В этом случае огромное значение имеет высочайшая чувствительность системы.

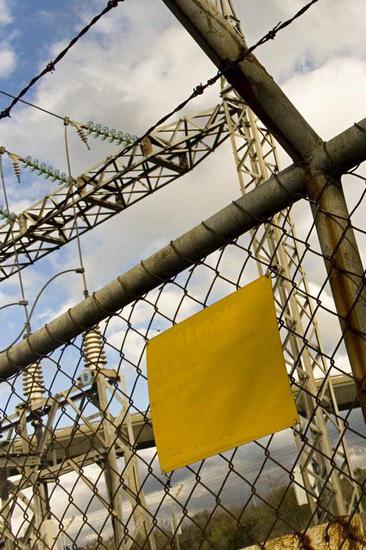

Безопасность в конкретной близости от ЛЭП

При таких обстоятельствах работы должны проводиться на установленном расстоянии от проводов. Оно не должно быть наименее 30 метров. Иногда встречаются ситуации, когда электрические кабели размещаются конкретно на земле. В данном случае работы должны проводиться в присутствии представителя определенной организации, которая производит эксплуатацию вышеупомянутых сетей. Длительность работы также имеет определенные ограничения. Любая смена не должна превосходить 2 часов.

Статическое напряжение

Оно появляется при определенных критериях. Заряды скапливаются при движении газов и жидкостей по трубопроводам, также при трении 2-ух разнородных материалов. Статическое напряжение появляется на сельскохозяйственном производстве. Заряды скапливаются, например, на корпусе оборудования, которое производит измельчение зерна, травы и т.д.. Также статическое напряжение возникает при перекачивании нефтепродуктов по трубопроводам либо их транспортировке в автоцистернах. Степени поражения электрическим током, сначала, обоснованы количеством энергии, которое освободилось при разряде. Обычно, удар воспринимается в виде толчка либо укола. Эти явления могут быть сильными, умеренными либо слабенькими. Класс поражения электрическим током находится в зависимости от силы высвободившейся энергии. Небезопасными для жизни числятся 0,05 А. При прикосновении к токонесущим элементам может показаться ожог на участке кожи. Также возможен паралич сердца либо органов дыхания.

Безопасность

Есть определенные меры защиты от статического напряжения. Их действие состоит в том, дабы предупредить образование зарядов. Также обеспечивается их отвод в землю. Для того дабы предупредить образование зарядов на рабочем месте, нужно держать под контролем относительную влажность воздуха. Она должна быть более 70%. Также в основной продукт добавляются статистические присадки. Не считая того, может быть применена ионизация воздуха. Обширно применяется наведение зарядов обратного знака на трущихся поверхностях. Для того дабы уменьшить статическую электризацию в процессе слива нефтепродуктов и других горючих жидкостей, разработаны определенные меры. Сначала, нужна избегать разбрызгивания струи и ее падения с высоты. Таким макаром, сливной рукав должен быть опущен до самого дна. Его конец следует регулировать. Он должен быть в таком положении, дабы жидкость скользила по стенам резервуара, а не ударялась об них. Есть доступные и действенные средства защиты от статического напряжения. Одним из таких является заземление железных частей емкостей и оборудований, которые предположительно могут копить заряды. С наземными резервуарами это мероприятие проводится при помощи железных стержней. Они обеспечивают сопротивление растеканию тока. Перевозка нефтепродуктов и диэлектрических жидкостей требует существования специальной техники. В этом случае имеются в виду авто, которые обустроены токопроводящей резиной. Железные цепи служат для отвода статического напряжения. Нужно, дабы в схожих критериях с землей контактировало более 5 звеньев.

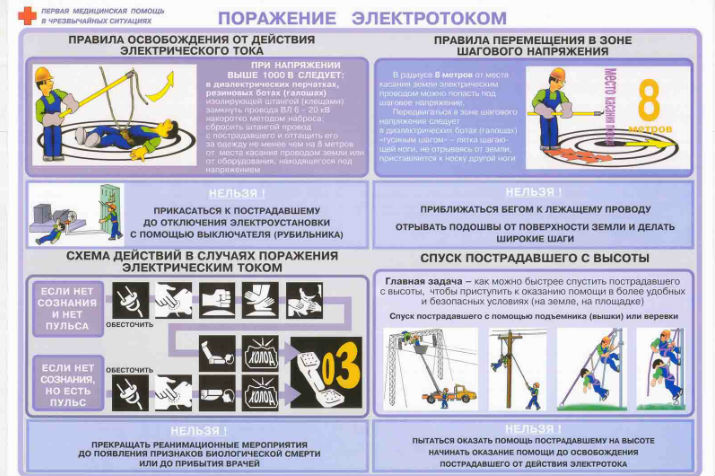

1-ая помощь при поражении электрическим током

Люди, оказавшиеся под воздействием напряжения, подвергаются высочайшему риску. Почти всегда жизнь находится в зависимости от того, как стремительно пострадавший будет освобожден от токоведущих путей. Также огромное значение имеет вовремя и верно оказанная 1-ая помощь при поражении электрическим током.

Главные меры, которые следует сделать в схожей ситуации:

1. Отключение участка оборудования либо электрической цепи (при помощи рубильника либо другого выключающего аппарата).
2. Снятие проводов с пострадавшего.
3. Оттаскивание человека за одежку.

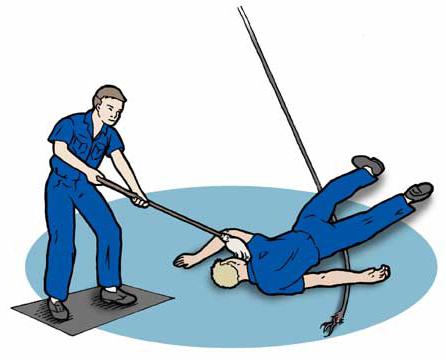

4. Перерубание либо обрыв проводов (при помощи лопаты с древесной ручкой, топора, бруска, палки, сухой доски и т.д.).

Дополнительные мероприятия

1-ая помощь при поражении электрическим током содержит в себе не только лишь описанные выше мероприятия. Дополнительные меры предпринимаются в этом случае, если приведенными методами не удалось закончить действие напряжения на пострадавшего. В таковой ситуации нужно спровоцировать срабатывание особых защитных устройств. К ним относят предохранители, автоматы и остальные установки. Для их срабатывания нужно вызвать куцее замыкание, бросив на неизолированные участки железный предмет либо заземлив фазы. В случае невозможности резвого отключения установки, следует сделать меры по отрыву (освобождению) пострадавшего от частей, к которым он прикасается. 1-ая помощь при поражении электрическим током и молнией осуществляется с внедрением особых средств. К самым обычным относят резиновые перчатки либо сухую тряпку. Перед тем как высвободить пострадавшего, нужно изолировать себя с помощью сухой доски, резинового коврика или сложенного в несколько слоев брезента. На хоть какой из этих предметов следует встать до оказания помощи.

Особенности освобождения пострадавшего

Если человек очень сильно сжимает провода руками, следует разжать их, отгибая пальцы каждый раздельно. Если пострадавший находится под током на высоте, при выключении питания он может свалиться. В связи с этим нужно или исключить падение, или выполнить его очень неопасным. При освобождении нужно действовать осторожно, дабы не нанести человеку дополнительных травм и не пострадать самому. Так либо по другому, нужно обезопасить себя от возможного поражения электрическим током при первом прикосновении к пострадавшему. Для этого следует пользоваться подручными либо штатными средствами. Если поражение вышло при падении провода на человека, источник напряжения нужно откинуть с помощью древесной палки. Это главные мероприятия, которые нужно провести, если имеет место поражение электрическим током. 1-ая помощь должна быть оказана как можно быстрее. После освобождения пострадавшего его нужно доставить в поликлинику. Аналогичным образом следует поступить и с человеком, попавшим под молнию.
