ГОСТ Р 58698-2019
(МЭК 61140:2016)
Государственный Эталон Русской ФЕДЕРАЦИИ
ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Общие положения для электроустановок и электрического оборудования
Protection against electric shock. Common aspects for installations and equipment
ОКС 13.260
29.020
91.140.50
Дата введения 2020-06-01
Вступление
1 РАЗРАБОТАН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" (ЗАО НИЦ "САМТЭС") на базе собственного перевода на российский язык английской версии эталона, обозначенного в пт 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 062 "Главные принципы обеспечения безопасности электрического оборудования, его маркировки и идентификации"
4 Реальный эталон является измененным по отношению к интернациональному эталону МЭК 61140:2016* "Защита от поражения электрическим током. Общие положения для электроустановок и электрического оборудования" ("Protection against electric shock. Common aspects for installations and equipment", MOD) методом внесения технических отклонений, которые выделены в тексте курсивом**. Разъяснение обстоятельств внесения этих технических отклонений приведены во внедрении к истинному эталону.
________________
* Доступ к интернациональным и забугорным документам, упомянутым в тексте, можно получить, обратившись в Службу саппорта юзеров.
** В оригинале обозначения и номера эталонов и нормативных документов в разделах Вступление, Введение, 1 "Область использования", 2 "Нормативные ссылки", 3 "Определения и определения" и приложении ДА приводятся обыденным шрифтом; отмеченные в этих разделах знаком "**" и другие по тексту документа выделены курсивом. — Примечания изготовителя базы данных.
Интернациональный эталон разработан Техническим комитетом по стандартизации TC 64 "Электрические установки и защита от поражения электрическим током" Интернациональной электротехнической комиссии (IEC).
Сведения о согласовании ссылочных государственных и межгосударственных эталонов интернациональным эталонам, использованным в качестве ссылочных в примененном международном эталоне, приведены в дополнительном приложении ДА
5 ВВЕДЕН В первый раз
Правила использования реального эталона установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Русской Федерации"**. Информация об конфигурациях к истинному эталону публикуется в каждогоднем (по состоянию на 1 января текущего года) информационном указателе "Национальные эталоны", а официальный текст изменений и поправок — в каждомесячном информационном указателе "Национальные эталоны". В случае пересмотра (замены) либо отмены реального эталона соответственное извещение будет размещено в ближнем выпуске каждомесячного информационного указателя "Национальные эталоны". Соответственная информация, извещение и тексты располагаются также в информационной системе общего использования — на официальном веб-сайте Федерального агентства по техническому регулированию и метрологии в сети Веб (www.gost.ru)
Введение
В разделе 3 реального эталона терминология эталона МЭК 61140:2016 приведена в соответствие с терминологией, применяемой в ГОСТ IEC 61140-2012, комплексе эталонов ГОСТ 29322 (МЭК 60038:2009), ГОСТ 33542 (МЭК 60445:2010), ГОСТ 32966 (МЭК 60449:1973), ГОСТ Р 50571 (МЭК 60364).
В разделах 4-8 реального эталона уточнены формулировки некоторых требований эталона МЭК 61140:2016.
1 Область использования
Реальный эталон является основополагающей публикацией по безопасности, приемущественно созданной для применения техническими комитетами при подготовке эталонов в согласовании с принципами, установленными в [1] и ГОСТ Р 57149.
Реальный эталон не предназначен для применения в качестве эталона конкретного использования.
Согласно [1] технические комитеты, разрабатывая, исправляя либо пересматривая свои документы, должны применять всякую основополагающую публикацию по безопасности такую, как реальный эталон.
Реальный эталон распространяется на защиту людей и домашнего скота от поражения электрическим током. Он устанавливает основополагающие принципы и требования, которые являются общими для электрических установок, систем и оборудования либо необходимыми для их взаимодействия без ограничений по значению напряжения либо тока либо вида тока и для частот до 1000 Гц.
Некоторые пункты в реальном эталоне относятся к низковольтным и высоковольтным электрическим системам, установкам и оборудованию. Для целей этого эталона низкое напряжение — хоть какое номинальное напряжение до 1000 В переменного тока либо 1500 В неизменного тока включительно. Высочайшее напряжение — хоть какое номинальное напряжение, превышающее 1000 В переменного тока либо 1500 В неизменного тока.
Для действенной разработки и выбора мер защиты нужно учесть вид напряжения и его форму, которые могут появиться: напряжение переменного либо неизменного тока, синусоидальное, переходное, с фазовым управлением, с добавлением неизменного тока, также вероятную смесь этих форм. Электрические установки либо оборудование могут оказывать влияние на форму напряжения, к примеру средством инверторов либо конвертеров. Токи, протекающие при обычных критериях оперирования и при критериях повреждения, зависят от обозначенного напряжения.
2 Нормативные ссылки
В реальном эталоне применены нормативные ссылки на следующие эталоны:
ГОСТ 14254 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 29322 (IEC 60038:2009) Напряжения стандартные
ГОСТ 30324.0 (МЭК 601-1-88)/ГОСТ Р 50267.0-92 (МЭК 601-1-88) Изделия мед электрические. Часть 1. Общие требования безопасности
ГОСТ 33542 (IEC 60445:2010) Основополагающие принципы и принципы безопасности для интерфейса "человек-машина", выполнение и идентификация. Идентификация выводов электрического оборудования, концов проводников и проводников
ГОСТ IEC 61558-2-6 Безопасность силовых трансформаторов, источников питания, электрических реакторов и подобных изделий. Часть 2-6. Дополнительные требования и способы испытаний неопасных разделительных трансформаторов и источников питания с неопасными разделительными трансформаторами
ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005) Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током
ГОСТ Р 50571.4.44-2019 (МЭК 60364-4-44:2007) Электроустановки низковольтные. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений
ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Выбор и установка электрического оборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов
ГОСТ Р 50571.16-2019/МЭК 60364-6:2016 Электроустановки низковольтные. Часть 6. Тесты
ГОСТ Р 55629-2013/IEC/TS 61201:2007 Допустимые пределы напряжения прикосновения. Управление по применению
ГОСТ Р 57149-2016/ISO/IEC Guide 51:2014 Нюансы безопасности. Руководящие указания по включению их в эталоны
ГОСТ Р МЭК 60050-195-2005 Заземление и защита от поражения электрическим током. Определения и определения
ГОСТ Р МЭК 60050-826-2009 Установки электрические. Определения и определения
ГОСТ Р МЭК 60664.1-2012 Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и тесты
ГОСТ Р МЭК 60990 Способы измерения тока прикосновения и тока защитного проводника
Примечание — При использовании реальным эталоном целенаправлено проверить действие ссылочных эталонов в информационной системе общего использования — на официальном веб-сайте Федерального агентства по техническому регулированию и метрологии в сети Веб либо по каждогоднему информационному указателю "Национальные эталоны", который размещен по состоянию на 1 января текущего года, и по выпускам каждомесячного информационного указателя "Национальные эталоны" за текущий год. Если заменен ссылочный эталон, на который дана недатированная ссылка, то рекомендуется применять действующую версию этого эталона с учетом всех внесенных в данную версию изменений. Если заменен ссылочный эталон, на который дана датированная ссылка, то рекомендуется применять версию этого эталона с обозначенным выше годом утверждения (принятия). Если после утверждения реального эталона в ссылочный эталон, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется использовать без учета данного конфигурации. Если ссылочный эталон отменен без замены, то положение, в каком дана ссылка на него, рекомендуется использовать в части, не затрагивающей эту ссылку.
3 Определения и определения
В реальном эталоне использованы следующие определения с надлежащими определениями:
Примечание — Алфавитный указатель определений приведен в приложении B.
поражение электрическим током (electric shock): Физиологическое воздействие, оказываемое электрическим током, протекающим через человеческое тело либо домашний скот.
[Приспособлено из ГОСТ Р МЭК 60050-195-2005, статья 195-01-04]
1 Физиологические воздействия содержат в себе, к примеру, чувство, сокращения мускул и судороги, затруднение дыхания, нарушение сердечной функции, обездвиживание, остановку сердца, задержку дыхания, ожоги либо другие клеточные повреждения.
2 В реальном эталоне не рассматриваются физиологические воздействия, оказываемые электромагнитными полями.
основная защита (basic protection): Защита от поражения электрическим током при обычных критериях.
[Приспособлено из ГОСТ Р МЭК 60050-195-2005, статья 195-06-01]
защита при повреждении (fault protection): Защита от поражения электрическим током при единичном повреждении.
дополнительная защита (additional protection): Защита от поражения электрическим током, используемая дополнительно к основной защите и (либо) защите при повреждении.
[Приспособлено из ГОСТ Р МЭК 60050-826-2009, статья 826-12-07]
3.1.4 условия единичного повреждения (single fault conditions): Условия, при которых имеется единичное повреждение какого-то средства защиты.
Примечание — Если условие единичного повреждения завершается одним либо несколькими другими критериями повреждения, все рассматривают как одно условие единичного повреждения.
3.2 электрическая цепь (electric circuit): Совокупа устройств либо среды, через которую может протекать электрический ток.
Примечание — См. также ГОСТ Р МЭК 60050-826-2009, статья 826-14-01, для электрических установок построек.
электрооборудование (electrical equipment): Изделие, созданное для производства, передачи и конфигурации черт электроэнергии, также для ее преобразования в энергию другого вида.
[Приспособлено из ГОСТ Р МЭК 60050-826-2009, статья 826-16-01]
часть, находящаяся под напряжением (live part): Проводящая часть, находящаяся под напряжением при обычных критериях, включая нейтральный проводник либо средний проводник, но, обычно, не PEN-проводник либо PEM-проводник, либо PEL-проводник.
[Приспособлено из ГОСТ Р МЭК 60050-195-2005, статья 195-02-19]
Примечание — Данное понятие необязательно предполагает риск поражения электрическим током.
страшная часть, находящаяся под напряжением (hazardous-live-part): Часть, находящаяся под напряжением, которая при определенных критериях может вызвать поражение электрическим током.
[Приспособлено из ГОСТ Р МЭК 60050-195-2005, статья 195-06-05]
Примечание — В случае высокого напряжения опасное напряжение может находиться на поверхности жесткой изоляции. В таком случае поверхность считают небезопасной частью, находящейся под напряжением.
открытая проводящая часть (exposed-conductive-part): Доступная прикосновению проводящая часть электрического оборудования, которая при обычных критериях не находится под напряжением, но возможно окажется под напряжением при повреждении основной изоляции.
Защита от воздействия электрического тока
Для обеспечения электробезопасности нужно четкое соблюдение правил технической эксплуатации электроустановок и проведение мероприятий по защите от электротравматизма.
ГОСТ 12.1.038-82 устанавливает максимально допустимые напряжения и токи, протекающие через человеческое тело при обычном (неаварийном) режиме работы электроустановок производственного и бытового предназначения неизменного и переменного тока частотой 50 и 400 Гц. Для переменного тока 50 Гц допустимое значение напряжения прикосновения составляет 2 В, а силы тока — 0,3 мА, для тока частотой 400 Гц — соответственно 2 В и 0,4 мА; для неизменного тока — 8В и 1,0 мА (эти данные приведены для длительности воздействия менее 10 мин в день).

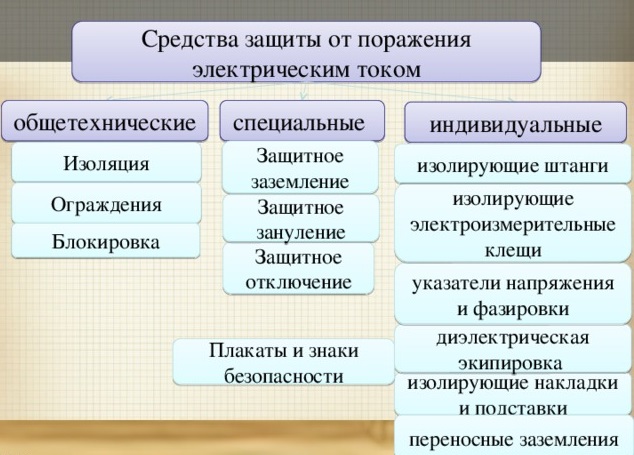

Мерами и методами обеспечения электробезопасности служат:
использование неопасного напряжения;
контроль изоляции электрических проводов;
исключение случайного прикосновения к токоведущим частям;
устройство защитного заземления и зануления;
внедрение средств персональной защиты;
соблюдение организационных мер обеспечения электробезопасности.
Одним из качеств может быть использование неопасного напряжения — 12 и 36 В. Для его получения применяют понижающие трансформаторы, которые включают в стандартную сеть с напряжением 220 либо 380 В.
Для защиты от случайного прикосновения человека к токоведущим частям электроустановок применяют огораживания в виде переносных щитов, стен, экранов.
Защитное заземление — это намеренное электрическое соединение с землей либо ее эквивалентом (металлоконструкция построек и др.) железных нетоковедущих частей, которые возможно окажутся под напряжением. Цель защитного заземления — устранение угрозы поражения человека электрическим током в случае прикосновения его к железному корпусу электрического оборудования, который в итоге нарушения изоляции оказался под напряжением.
Зануление — намеренное электрическое соединение с нулевым защитным проводником железных нетоковедущих частей, которые возможно окажутся под напряжением. Нулевой защитный проводник — это проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой обмотки источника тока либо его эквивалентом.
Защитное отключение — это система защиты, обеспечивающая безопасность методом резвого автоматического отключения электроустановки при появлении в ней угрозы поражения током. Длительность срабатывания защитного отключения составляет 0,1– 0,2 с. Данный метод защиты применяют как единственную защиту либо в купе с защитным заземлением и занулением.
Использование малых напряжений. К малым относят напряжение до 42В, его используют при работе с переносными электроинструментами, использовании переносных осветительных приборов.
Контроль изоляции. Изоляция проводов с течением времени теряет свои диэлектрические характеристики. Потому нужно временами проводить контроль сопротивления изоляции проводов с целью обеспечения их электробезопасности.
Средства персональной защиты — разделяются на изолирующие, вспомогательные, ограждающие. Изолирующие защитные средства обеспечивают электрическую изоляцию от токоведущих частей и земли. Они разделяются на главные и дополнительные. К главным изолирующим средствам в электроустановках до 1000 В относят диэлектрические перчатки, инструмент с изолированными ручками. К дополнительным средствам — диэлектрические галоши, коврики, диэлектрические подставки.
Электрический ток – это упорядоченное движение электрических зарядов. Сила тока в участке цепи прямо пропорциональна разности потенциалов (т. е. напряжению на концах участка) и назад пропорциональна сопротивлению участка цепи.
Нрав и глубина воздействия электрического тока на человеческий организм зависят от силы и рода тока, времени его деяния, пути прохождения через человеческое тело, физического и психологического состояния последнего.
Пороговым (осязаемым) является ток около 1 мА. При большем токе человек начинает чувствовать противные болезненные сокращения мускул, а при токе 12–15 мА уже не в состоянии управлять собственной мышечной системой и не может без помощи других оторваться от источника тока. Таковой ток именуется не отпускающим. Действие тока выше 25 мА на мышечные ткани ведет к параличу дыхательных мускул и остановке дыхания. При предстоящем увеличении тока может наступить фибрилляция (конвульсивное сокращение) сердца. Ток 100 мА считают смертельным.
Переменный ток более небезопасен, чем неизменный. Имеет значение то, какими участками тела человек касается токоведущей части. Более небезопасны те пути, при которых поражается головной либо спинной мозг (голова и руки, голова – ноги), сердечко и легкие (руки – ноги).
Соответствующим случаем попадания под напряжение является соприкосновение с одним полюсом либо фазой источника тока. Напряжение, действующее при всем этом на человека, именуется напряжением прикосновения. В особенности небезопасны участки, находящиеся на висках, спине, тыльных сторонах рук, голенях, затылке и шейке.
Действие электрического тока на организм характеризуется основными поражающими факторами:
1) электрическим ударом, возбуждающим мускулы тела, приводящим к судорогам, остановке дыхания и сердца;
2) электрическими ожогами, возникающими в итоге выделения тепла при прохождении тока через человеческое тело. Зависимо от характеристик электрической цепи и состояния человека может появиться покраснение кожи, ожог с образованием;
3) пузырей либо обугливанием тканей; при расплавлении металла происходит металлизация кожи с проникновением в нее кусочков металла.
Действие тока на организм сводится к :
3) механическому воздействию.
Механическое действие приводит к разрыву тканей, расслоению, ударному действию испарения воды из тканей организма.
При тепловом действии происходят перегрев и функциональное расстройство органов на пути прохождения тока.
Электролитическое действие тока выражается в электролизе воды в тканях организма, изменении состава крови.
При наличии изменений тканей в месте воздействия электрического тока накладывают сухую асептическую повязку на пораженную часть тела.
Дабы избежать поражения электрическим током, нужно все работы с электрическими оборудованием и устройствами проводить после отключения их от электрической цепи.
7.7. Лазерное излучение
Оптический квантовый генератор – это генератор электромагнитного излучения оптического спектра, основанный на использовании принужденного (стимулированного) излучения.
Действие лазеров на организм находится в зависимости от характеристик излучения, локализации воздействия и анатомов. Энергия излучения лазеров в био объектах (тканях, органах) может претерпевать разные перевоплощения и вызывать органические конфигурации в облучаемых тканях (первичные эффекты) и послециорические конфигурации многофункционального нрава (вторичные эффекты). При всем этом наблюдается сочетаемое тепловое и механическое действие на облучаемые структуры.
7.8. Неинтенсивные излучения оптического спектра
7.9. Ионизирующие излучения
Ионизирующее излучение – это явление, связанное с радиоактивностью. Радиоактивность – самопроизвольное перевоплощение ядер атомов одних частей в другие, сопровождающееся испусканием ионизирующих излучений.
Различают следующие виды радиоактивных перевоплощений: альфа-распад электронный, В-распад, К-захват, самопроизвольное деление ядер и термоядерные реакции.
Степень, глубина и форма лучевых поражений, развивающихся посреди био объектов при воздействии на них ионизирующего излучения, прежде всего зависят от величины поглощенной энергии излучения. Для свойства этого показателя применяется понятие поглощенной дозы, т. е. энергии излучения, поглощенной единицей массы облучаемого вещества.
Ионизирующее излучение – уникальное явление окружающей среды, последствия от воздействия которого на организм на 1-ый взор совсем не эквивалентны величине поглощенной энергии.
Если принять в качестве аспекта чувствительности к ионизирующему излучению морфологические конфигурации, то клеточки и ткани человеческого организма по степени возрастания чувствительности можно расположить в следующем порядке: нервная ткань, хрящевая и костная ткани, мышечная ткань, соединительная ткань, щитовидная железа, пищеварительные железы, легкие, кожа, слизистые оболочки, потовые железы, лимфоидная ткань, костный мозг.
Важные био реакции человеческого организма на действие ионизирующей радиации условно разбиты на две группы:
1) острые поражения;
2) отдаленные последствия, которые в свою очередь разделяются на соматические и генетические эффекты.
При дозах облучения более 100 бэр развивается острая лучевая болезнь, тяжесть течения которой находится в зависимости от дозы облучения.
К отдаленным последствиям соматического нрава относятся различные био эффекты, посреди которых более существенными являются лейкемия, злокачественные новообразования, и сокращение длительности жизни.
Регламентация облучения и принципы радиационной безопасности. С 1 января 2000 г. облучение людей в РФ регламентируют нормы радиационной безопасности (НРБ-96), гигиенические нормативы (ГН) 2.6.1.054-96. Главные дозовые пределы облучения и допустимые уровни устанавливают для следующих категорий облучаемых лиц:
1) персонала – лиц, работающих с техногенными источниками (группа А) либо находящихся по условиям работы в сфере из воздействия (группа В);
2) населения, включая лиц из персонала, вне сферы и критерий их производственной деятельности.
Для обозначенных категорий облучаемых предусматриваются три класса нормативов:
1) главные дозовые пределы (максимально допустимая доза – для категории А, предел дозы – для категории Б);
2) допустимые уровни;
3) контрольные уровни, устанавливаемые администрацией учреждения по согласованию с Госсанэпиднадзором на уровне ниже допустимого.
Главные принципы обеспечения радиационной безопасности:
1) уменьшение мощности источников до малых величин;
2) сокращение времени работы с источниками;
3) повышение расстояния от источников до работающих;
4) экранирование источников излучения материалами, всасывающими ионизирующее излучение.
Защита от воздействия электрического тока
Для обеспечения безопасности жизнедеятельности при обслуживании электроустановок и надежности работы нужны четкое соблюдение правил технической эксплуатации электроустановок и проведение мероприятий по защите от электротравматизма.
Одним из таких направлений является использование неопасного напряжения — 12 либо 36 В. Для его получения применяют понижающие трансформаторы, которые включают в стандартную сеть напряжением 220 либо 380 В.
В целях уменьшения угрозы поражения человека электрическим током используют маленькое номинальное напряжение — не выше 42 В. Оно применяется для питания ручного электрифицированного инструмента, переносных осветительных приборов и местного освещения в помещениях с завышенной угрозой и особо небезопасных помещениях. Но и низкое напряжение не гарантирует безопасности, потому должны применяться и другие меры защиты. По условиям электробезопасности электрические устройства разбиты по напряжению: до 1 кВ включительно, выше 1 кВ, также устройства с низким напряжением, не превосходящим 42 В.
Для защиты от случайного прикосновения человека к токоведущим частям электроустановок применяют огораживания в виде переносных щитов, стен либо экранов, размещаемых в конкретной близости от небезопасного оборудования либо открытых токоведущих шин. Огораживания делают помехи для неконтролируемого перемещения работающего и исключают возможность его попадания в страшную зону. Другой прием для предупреждения случайных электротравм состоит в размещении небезопасных либо незащищенных электрических проводов на труднодоступной высоте в помещении.
Нередко оградительные устройства используют вместе с сигнализацией и блокировкой. Звуковые, световые и цветовые сигнализаторы устанавливают в зонах видимости и слышимости персонала. Конструкция блокировочных устройств обеспечивает преграждение пути в страшную зону и определенный порядок доступа к электрическим аппаратам либо оборудованию, нарушение либо несоблюдение которого вызывает автоматическое отключение напряжения (блокировку) на защищаемом участке.
Принципиальное значение для защиты от случайных прикосновений имеет изоляция токоведущих частей и деталей электрического оборудования. Сопротивление изоляции находится в зависимости от напряжения сети. В сетях с напряжением ниже 1 кВ оно должно быть более 0,5 МОм. Различают рабочую, двойную и усиленную рабочую изоляцию. Приборы и электрические устройства всегда имеют рабочую изоляцию, обеспечивающую их обычное функционирование и защиту от поражения электрическим током. Для увеличения надежности и электробезопасности оборудования применяют двойную изоляцию, состоящую из рабочей и дополнительной. Сопротивление двойной изоляции должно быть более 5 МОм, что в 10 раз превосходит сопротивление рабочей. В некоторых ответственных электрических устройствах используют усиленную рабочую изоляцию, обеспечивающую такую же степень защиты, как и двойная изоляция.
Для защиты людей от поражения электрическим током при прикосновении к железным нетоковедущим частям электрического оборудования, которые возможно окажутся под напряжением в итоге повреждения изоляции, применяют защитное заземление либо зануление.
Защитным заземлением именуется намеренное электрическое соединение железного корпуса электроустановки с землей либо ее эквивалентом (водопроводные трубы, железобетонные балки, находящиеся в земле).
Электрическое сопротивление такового соединения должно быть наименьшим (менее 4 Ом для сетей с напряжением до 1000 В и менее 10 Ом для других). При всем этом корпус электроустановки и обслуживающий ее персонал будут находиться под равными, близкими к нулю, потенциалами даже при пробое изоляции и замыкании фаз на корпус. Различают два типа заземлений: выносное и контурное.
Выносное заземление характеризуется тем, что его заземлитель (элемент заземляющего устройства, конкретно контактирующий с землей) вынесен за границы площадки, на которой установлено оборудование. Таким методом пользуются для заземления оборудования механических и сборочных цехов.
Контурное заземление состоит из нескольких соединенных заземлителей, размещенных по контуру площадки с защищаемым оборудованием. Таковой тип заземления используют в установках с напряжением выше 1000 В.
Занулением именуется намеренное электрическое соединение с помощью нулевого защитного проводника железных частей электрического устройства, которые в обыкновенном режиме не находятся под напряжением, но могут под него попасть, с заземленным нулевым проводом источника питания.
Защитное заземление и зануление следует делать во всех случаях при номинальном напряжении переменного тока 380 В и поболее. При проведении работ с завышенной угрозой и особо небезопасных работ защитное заземление и зануление делают, начиная с малых напряжений, а во взрывоопасных помещениях — независимо от значения напряжения.
В сети с занулением следует различать нулевые защитный и рабочий проводники. Нулевым защитным проводником именуется проводник, соединяющий зануляемые части потребителей (приемников) электроэнергии с заземленной нейтралью источника тока. Нулевой рабочий проводник применяют для питания током электроприемников и тоже соединяют с заземленной нейтралью, но через предохранитель.
Применять нулевой рабочий провод в качестве нулевого защитного нельзя, так как при перегорании предохранителя все подсоединенные к нему корпуса возможно окажутся под фазным напряжением.
К устройствам защитного отключения относятся приборы, обеспечивающие автоматическое отключение электроустановок при появлении угрозы поражения током. Они состоят из датчиков, преобразователей и исполнительных органов. Разработаны устройства, реагирующие на напряжение корпуса относительно земли и на перекос фаз в аварийных ситуациях.
Изолирующие средства защиты созданы для изоляции человека от частей электроустановок, находящихся под напряжением. Различают главные и дополнительные изолирующие средства.
Основными изолирующими средствами для обслуживания электроустановок напряжением до 1000 В служат: изолирующие штанги, изолирующие и измерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими ручками, средства для ремонтных работ под напряжением (изолирующие лестницы, площадки и др.).
Дополнительными изолирующими средствами являются: диэлектрические галоши, коврики, изолирующие подставки.
Все изолирующие средства зашиты, не считая штанг, созданных для наложения временных заземлений, ковриков и подставок, должны подвергаться электрическим испытаниям после производства и временами в процессе использования.
Главным средством борьбы со статическим напряжением на всех объектах является использование заземляющих устройств. Для гарантии надежности заземления сопротивление заземляющего устройства не должно превосходить 100 Ом.
Телеги и электрокары, используемые для перевозки сосудов с горючими жидкостями и субстанциями, должны быть снабжены железной заземляющей цепочкой либо антистатическим ремнем. Бочки, канистры и бидоны заполняют топливом, установив их на заземленный железный лист.
Рассмотренные направления деятельности по обеспечению электробезопасности должны осуществляться в комплексе с внедрением средств коллективной и персональной защиты.
К работам по обслуживанию действующих электроустановок допускаются лица не молодее 18 лет, прошедшие подготовительный мед осмотр и не имеющие мед противопоказаний. В процессе работы персонал, занятый на электроустановках, должен перейти мед освидетельствование не пореже 1-го раза в два года.
Лица, допускаемые к обслуживанию электроустановок, ремонтно-монтажным и наладочным работам на них, должны пройти инструктаж и обучение неопасным способам труда, проверку познаний правил безопасности и инструкций. Они обязаны иметь подобающую квалификационную группу по правилам безопасности, присвоенную в согласовании с требованиями правил технической эксплуатации и правил безопасности.
