Сети электропитания в населенных пт, в быту и на производстве представлены проложенным кабелем. В некоторых местах его прохождения нет способности зрительно держать под контролем целостность, потому всегда существует угроза его повреждения при проведении ремонтных, строй и других видов работ. Дабы исключить либо свести к минимуму возможность порчи проводника, используют специальную защиту.
Часть проводниковой продукции покрывается броней, а сверху накладывается дополнительный слой изоляции. Но, довольно нередко этого недостаточно из-за невозможности восприятия всей механической нагрузки на провод, также сжатия брони и, как следствие, сдавливания, деформации изоляционного слоя.
Дабы защитить электропроводник, независимо от точки действию снаружи, используются разработанные специально структуры. К примеру, кабель-каналы, трубы, шахты и другие разновидности. Их выбор находится в зависимости от того, где будет располагаться провод, какое напряжение будет перейти, его класс, также материал. Соответственно, конструкции можно поделить на несколько категорий.
Систематизация защиты кабеля зависимо от области установки
Выделяют следующие модификации защиты относительно места его размещения:
- Подземная, которая используется при необходимости проложить проводник в грунте. По принятым правилам ПУЭ, такая предосторожность не нужна на всей длине, довольно будет выделить те участки, где могут в предстоящем проводиться какие-то земельные работы, глубина которых не превосходит 1,2 метра. Применяется правило и в случае наличия опасности поражения работников так именуемым шаговым вольтажом.
- Внешняя, которая нужна при прокладывании провода на стенках сооружений, по эстакадам, опорам и др. Применяется она в процессе обустройства внешней проводки, при осуществлении монтажа контрольного кабеля, слаботочных сетей инфы.
- Внутренняя – где защитные сложения прокладываются снутри стенок. Это помогает защитить электропроводник в случае проведения каких-то ремонтных либо других действий, проходящих поблизости полосы.
Необходимо отметить, что все шнуры, созданные для прокладывания под землей, обязаны иметь оболочку из металла. Схожая модификация сборки считается самым накладным по средствам, так как необходимо не только лишь верно проложить изделие с дорогостоящим железным внутренним предохранением, но и предугадать строго обозначенную толщину пластов сыпучих материалов. Осязаемые средства потребуются и в случае его ремонта.
Нельзя располагать проводники вблизи с канавами, так как есть возможность, что они могут повреждаться при пробое либо воспламенении вблизи лежащего провода. Есть и угроза механического разрушающего воздействия при поиске области повреждения и грядущей установки кабельной соединительной муфты.
Систематизация кабельной защиты относительно материала
Зависимо от сырья, выделяются и функции, которые будет делать предохранение. Можно выделить такие типы сооружений:
- Из бетона. Для этого делаются лотки, плиты, прокладывается кирпичные туннели и т.п. Они высокопрочны и долговечны в эксплуатации, предназначаются для обустройства инженерных сетей, технических пролётов и др.
- Из металла. Имеют огромное количество преимуществ для монтирования небронированных проводников. Конструктивно представляют собой изделия с наличием перфорации либо без неё, покрываются напылением из краски либо оцинковки, дабы предупредить коррозию, также придать опрятный вид.
- Из полимеров. Это более обычной вариант, который подойдет для обустройства сети снутри помещения из-за нестойкости сырьевого материала к воздействию нехороших погодных критерий, солнечного излучения.
- Из керамики, асбеста. Могут употребляться снаружи и в почве. Если нет динамической нагрузки, они применимы как защитные конструкции. Рекомендуются для предупреждения воздействия брутальных сред на изоляцию.
Там, где подразумевается неизменное нахождение людей либо произведение каких-то технологических действий, нередко используют железные защищающие приспособления. Они имеют высочайший порог прочности и низкую восприимчивость к деформациям. Минус – подверженность к коррозии. С течением времени изнашивается покрытие из краски либо цинка, активизируется процесс ржавления, что оказывает влияние на кабельную изоляцию.
Типы защиты по конструкции
Относительно конструктивного выполнения выделяют:

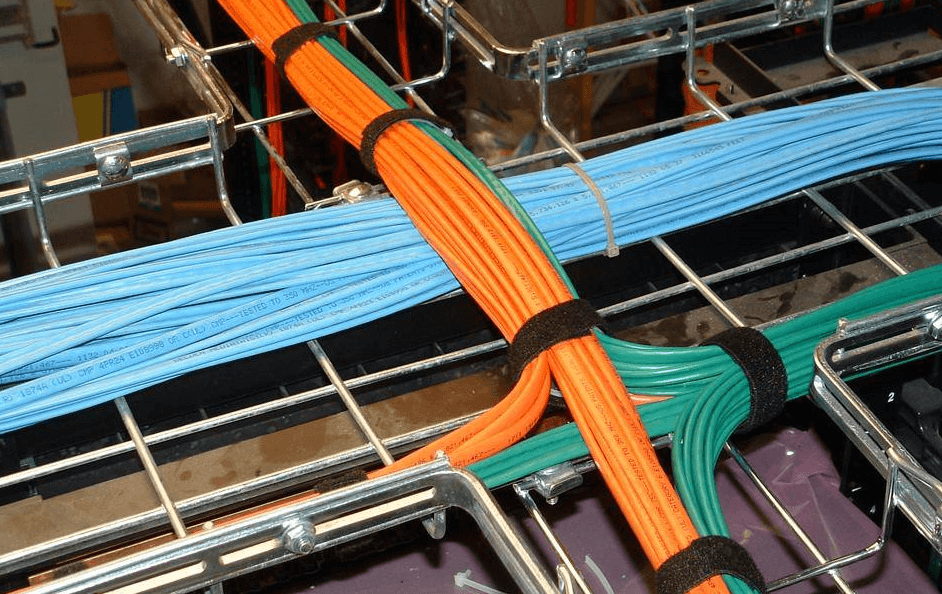

- Лотки. Открытые изделия для прокладки проводов с одной жилой либо несколькими. Могут быть перфорированными и цельными.
- Каналы, плиты. Производятся из профилированного листа либо железобетонных плит. Подходят для силового кабеля либо для проводки.
- Трубы. Сырьё для производства – металл, асбест, полимеры. Они нужны для обеспечения сохранности электролинии на каком-либо участке. Нередко представлены гофрой, что дает возможность сгибать их, продвигать, сформировывать подходящую структуру и т.д. Этими приспособлениями принято защищать места совмещений, оформлять протяжку в отверстиях между стенками и прочее.
- Шахты. Необходимы там, где нужна протекция и поддержка полосы по всей длине в строительной конструкции.
- Ленты. Используются для проводов, находящихся в сооружениях под землей. По большей части это сигнальная лента, показывающая, где конкретно есть электросеть.

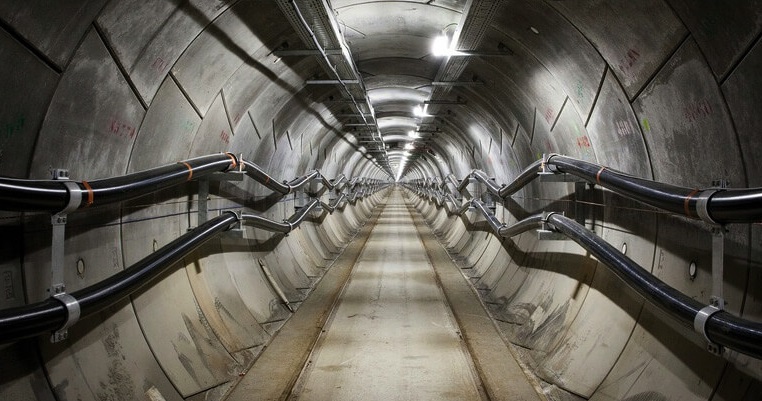

- Эстакады, тоннели. Область использования – полосы, где находятся более 20 кабельных проводников. Нередко не считая них снутри могут перейти вентиляция, водопровод и остальные сети.
Стоит знать, что самые жесткие правила соблюдаются при подземной установке. К примеру, в траншее делается песочная подушка, дополняемая плитами, которые для изделий с вольтажом более 35 кВ обязаны иметь толщину от 50 мм. Там, где напряжением меньше обозначенной величины, можно заместо пластинки применять глиняный кирпич без отверстий. Силикатный кирпич нельзя использовать, так как при эксплуатации он теряет свои характеристики прочности.
Если линия лежит под дорогой, электрики защищают её при помощи железных труб. Параллельно трубы из асбеста и стали позволяют беречь почву от просадки при движении автомобилей. Нельзя помещать в одной конструкции сходу несколько кабелей.
Ленту располагают так, дабы расстояние от внешнего кабельного слоя до ленты было более 250 мм, а её края выступали над кабелем не меньше, чем на 50 мм. Там, где проходит скрещение трасс либо применяется муфта нельзя обустраивать ленты, которые могут в процессе ремонта мешать.
Электролинии напряжением до 1 кВ защищаются только там, где есть угроза повреждения. Внедрение кирпичного пласта не только лишь показывает на наличие полосы, но и защищает её от воздействия таких инструментов, как лопата, лом и т.д. Все же, в монтаже кирпича также предусмотрена особенная разработка кладки, которая впрямую находится в зависимости от ширины траншеи.
Как защитить кабель от механических повреждений?
При прокладке кабельной полосы в траншее стоит помыслить про ее защиту при земельных работах в дальнейшем, так как частая причина выхода кабеля из строя — это землеройные работы, когда ковш экскаватора рвет ее на части. Также слой защиты в предстоящем, при поиске трассы, поможет упростить её местопребывание. Ниже мы поведаем читателям самэлектрик.ру о том, как делается защита кабеля от механических повреждений.
Главные методы

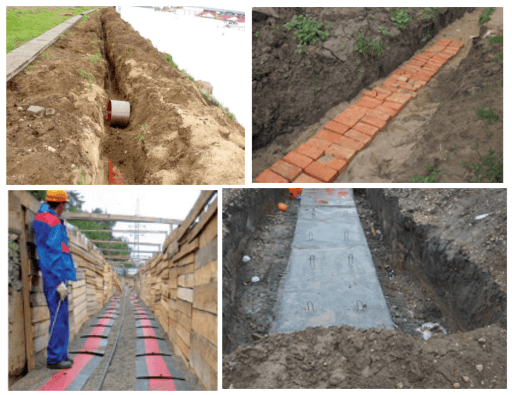

Разглядим несколько методов защиты кабельных линий, используемых в текущее время:
- плиты из железобетона
- кирпичи из обожженной глины;
- сигнальная, защитная лента из полимера (ЛПЗС).

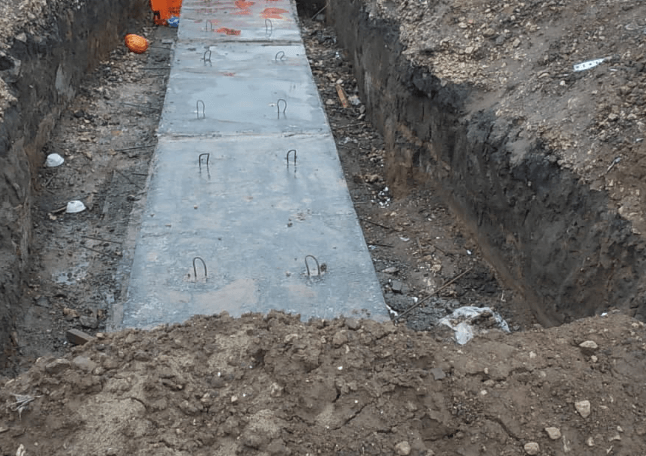

После обустройства траншеи, размещения трассы на песочной подушке, укрывают его сверху плитами из железобетона, которые будут служить защитным панцирем (как на рисунке ниже). По нормативам ПУЭ 2.3.83 для линий 35 кВ и выше, толщина защитных плит должна быть более 5 см.

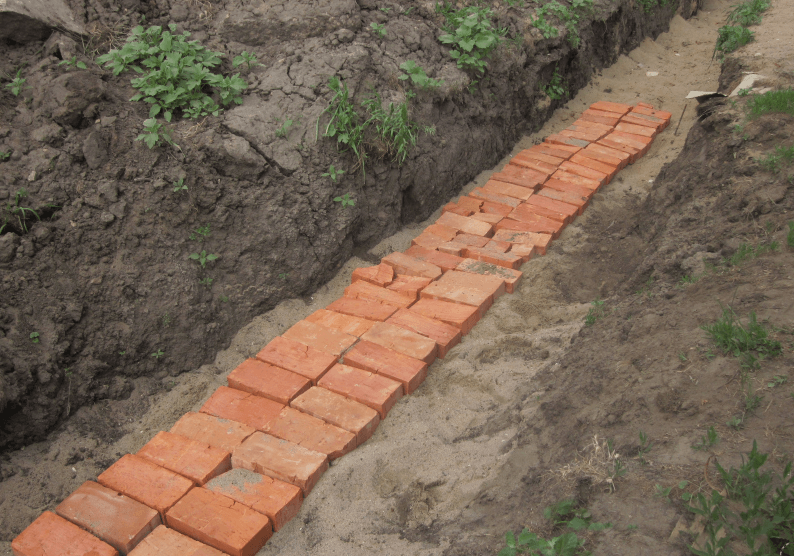

Для наименьших напряжений разрешается располагать также кирпичи из обожженной глины, находящиеся поперек либо вдоль трассы в ряд, над кабелем. Использование белоснежного силикатного и пустотелого дырчатого кирпича воспрещается. При земляных работах, кирпичный ряд играет сигнальную роль, предупреждающий о наличии кабельной трассы.
Защита кабеля до 1-го киловольта может быть выполнена исключительно в местах возможных механических повреждений при земельных раскопках. Также разрешено не закрывать линию при глубочайшем залегании, 1-1.2 метр при напряжении до 20 кВ, к городским электросетям это не относится.
Сигнальную пластиковую ленту разрешается использовать для линий до 20 кВ, снабжающих потребителей первой категории, количеством две в одной траншее.

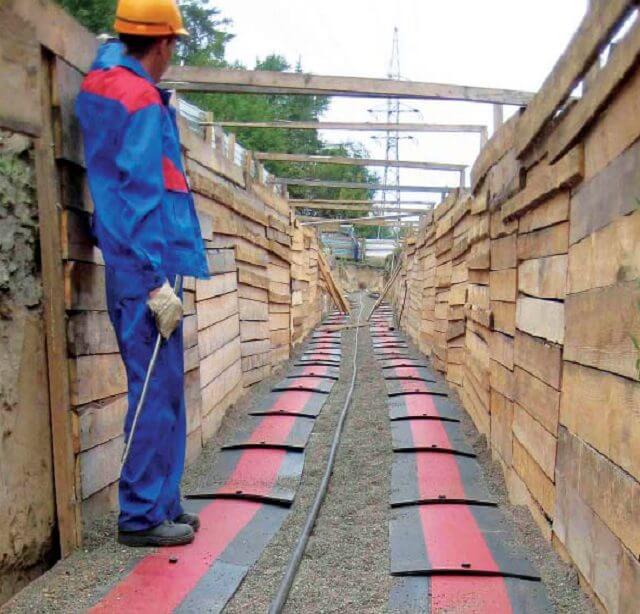

Укладывать пластиковую защитную ленту над кабелем необходимо на высоте 250 мм от внешней оболочки, при всем этом она должна выступать над ним более 50 мм по краям. Запрещено располагать ленту в местах скрещения кабельных трасс, также над муфтами и при подходах к РУ. В этих местах применяют методы, описанные выше.

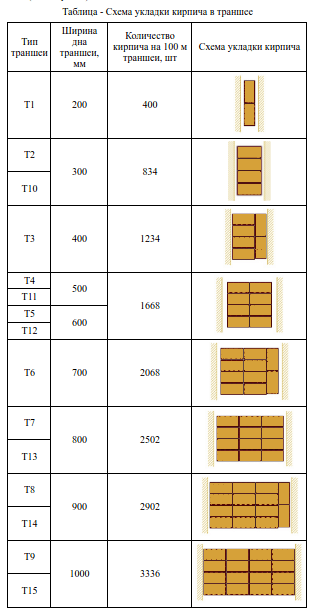

Ниже представлены нормативные таблицы схем укладки кирпича в траншеи:

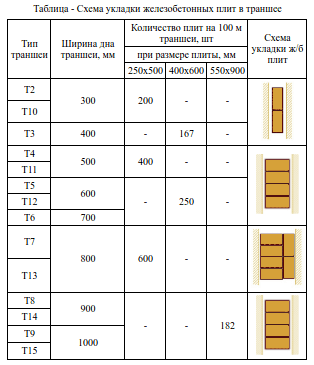

Также ознакомьтесь со схемой размещения плит для защиты кабеля:
Выяснить больше о нормах, предъявляемых к кабельным трассам, можно из главы ПУЭ 2.3.1.
На видео ниже наглядно показывается, как защитить кабельную линию в земле:
Что еще принципиально знать?
Кроме защиты кабеля в земле нередко появляется необходимость предупредить механические повреждения проводки в стенке. На данный момент мы кратко поведаем, как защитить проводники в таких случаях.

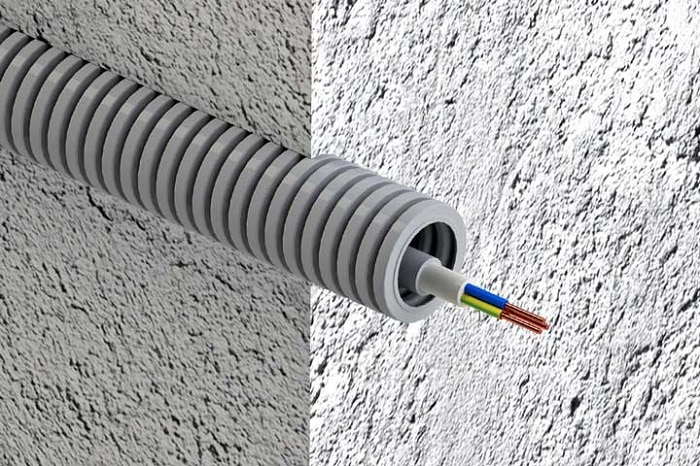

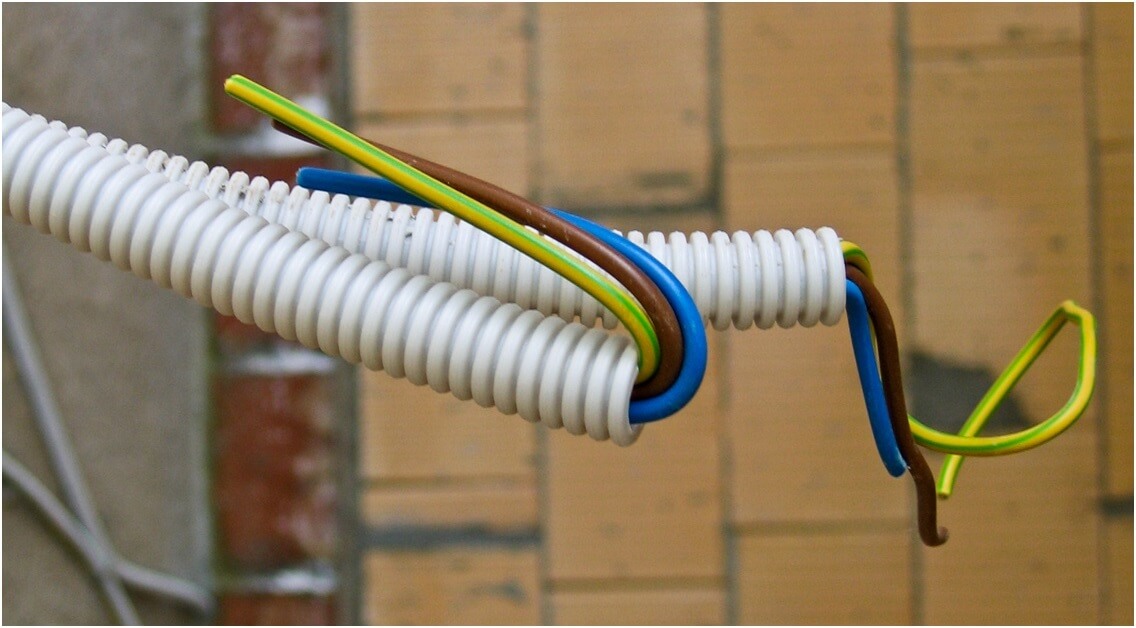

Для защиты кабеля в стенке в большинстве случаев применяют гофрированную и пластиковую трубу или же металлорукав. Эластичная гофра обладает меньшими качествами защиты от механических повреждений, ее используют для прокладки проводки под гипсокартоном.

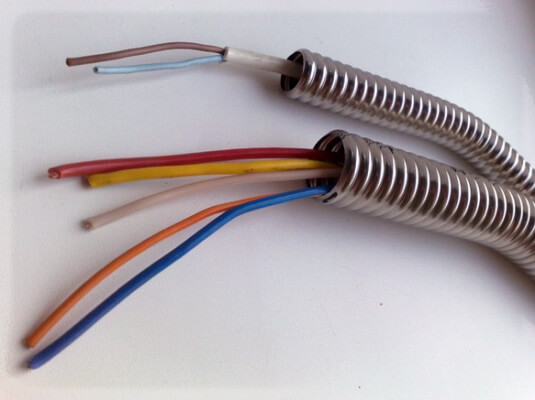

Гладкостенные трубы ПНД более надежный вариант защиты, который может даже обезопасить проводку при сверлении стенок. Нередко трубы применяют при открытой прокладке кабельной полосы. Металлорукав отыскал свое использование при монтаже проводки в древесном доме. Он позволяет защитить кабель не только лишь от механических повреждений, но даже от распространения пламени, а соответственно и способности возгорания дома.
Вот мы и разглядели, как делается защита кабеля от механических повреждений в земле и в стенке. Возлагаем надежды предоставленная информация была вам полезной и увлекательной!
