Защита электроустановок напряжением до 1000 в

Требования электробезопасности изложены в ряде нормативных документов, основными из которых являются:

Правила устройства электроустановок (издание седьмое), утвержденные приказом Минэнерго РФ от 08.07.2002 N 204;
Правила технической эксплуатации электроустановок потребителей, утвержденные приказом Минэнерго РФ от 13.01.2003 N 6;
Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда Рф от 5.12.2020 N 903н;
Аннотация по применению и испытанию средств защиты, применяемых в электроустановках, утвержденная приказом Минэнерго Рф от 30 июня 2003 N 261 и др.

Нареченные нормативные документы распространяются на работников из числа электротехнического, электротехнологического и неэлектротехнического персонала, также на работодателей (физических и юридических лиц независимо от форм принадлежности и организационно-правовых форм), занятых техническим обслуживанием электроустановок, проводящих в них оперативные переключения, организующих и выполняющих строй, монтажные, наладочные, ремонтные работы, тесты и измерения.

В организациях должен осуществляться контроль за соблюдением требований электробезопасности и инструкций по охране труда, контроль за проведением инструктажей по электробезопасности. Нарушение требований электробезопасности тянет за собой ответственность в согласовании с действующим законодательством.

Муниципальный надзор за соблюдением требований электробезопасности осуществляется органами федерального муниципального энергетического надзора.

Главные понятия электробезопасности

Электробезопасность – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и небезопасного воздействия электротока, электродуги, электромагнитного поля и статического напряжения.
Электроустановка – совокупа машин, аппаратов, линий и вспомогательного оборудования (вкупе с сооружениями и помещениями, в каких они установлены), созданных для производства, преобразования, трансформации, передачи, рассредотачивания электроэнергии и преобразования ее в другой вид энергии.
Персонал электротехнический – административно-технический, оперативный, оперативно-ремонтный, ремонтный персонал, организующий и осуществляющий установка, наладку, техническое обслуживание, ремонт, управление режимом работы электроустановок.
Персонал электротехнологический – персонал, у которого в управляемом им технологическом процессе основной составляющей является электрическая энергия (к примеру, электросварка, электродуговые печи, электролиз и пр.), использующий в работе ручные электрические машины, переносной электроинструмент и осветительные приборы, и другие работники, для которых должностной (производственной) аннотацией либо аннотацией по охране труда установлено познание правил по охране труда при эксплуатации электроустановок (где нужна II либо более высочайшая группа по электробезопасности).

Обязанности работодателя по обеспечению электробезопасности

Работодатель должен обеспечить:

содержание электроустановок в работоспособном состоянии и их эксплуатацию в согласовании с требованиями нормативно-технических документов;
своевременное и высококачественное проведение технического обслуживания, планово-предупредительного ремонта, испытаний, модернизации и реконструкции электроустановок и электрического оборудования;
подбор электротехнического и электротехнологического персонала, повторяющиеся мед осмотры работников, проведение инструктажей по безопасности труда, пожарной безопасности;
обучение и проверку познаний электротехнического и электротехнологического персонала;
надежность работы и безопасность эксплуатации электроустановок;
охрану труда электротехнического и электротехнологического персонала;
охрану окружающей среды при эксплуатации электроустановок;
учет, анализ и расследование нарушений в работе электроустановок, злосчастных случаев, связанных с эксплуатацией электроустановок, и принятие мер по устранению обстоятельств их появления;
представление сообщений в органы госэнергонадзора об трагедиях, смертельных, томных и групповых злосчастных случаях, связанных с эксплуатацией электроустановок;
разработку должностных, производственных инструкций и инструкций по охране труда для электротехнического персонала;
укомплектование электроустановок защитными средствами, средствами пожаротушения и инвентарем;
учет, рациональное расходование электроэнергии и проведение мероприятий по сбережению энергии;
проведение нужных испытаний электрического оборудования, эксплуатацию устройств молниезащиты, измерительных устройств и средств учета электроэнергии;
выполнение предписаний органов муниципального энергетического надзора.

Меры безопасности обслуживающего персонала и сторонних лиц

Безопасность обслуживающего персонала и сторонних лиц должна обеспечиваться выполнением следующих мероприятий:

соблюдение соответственных расстояний до токоведущих частей либо методом закрытия, огораживания токоведущих частей;
использование блокировки аппаратов и ограждающих устройств для предотвращения неверных операций и доступа к токоведущим частям;
использование предупреждающей сигнализации, надписей и плакатов;
использование устройств для понижения напряженности электрических и магнитных полей до допустимых значений;
внедрение средств защиты и приспособлений, в том числе для защиты от воздействия электрического и магнитного полей в электроустановках, в каких их напряженность превосходит допустимые нормы.

Работодатель зависимо от местных критерий может предугадывать дополнительные меры безопасности труда, не противоречащие действующим правилам по охране труда при эксплуатации электроустановок. Эти меры безопасности должны быть внесены в надлежащие аннотации по охране груда, доведены до персонала в виде распоряжений, указаний, инструктажа.

Электроустановки должны находиться в на техническом уровне исправном состоянии, обеспечивающем безопасные условия труда.

Требования к работникам для выполнения работ в электроустановках

Работники, принимаемые для выполнения работ в электроустановках, обязаны иметь профессиональную подготовку, подобающую нраву работы. Электротехнический (электротехнологический) персонал должен пройти проверку познаний норм и правил работы в электроустановках в границах требований, предъявляемых к соответственной должности либо профессии, и иметь подобающую группу по электробезопасности. Работнику, прошедшему проверку познаний по охране груда при эксплуатации электроустановок, выдается удостоверение установленного эталона, в которое вносятся результаты проверки познаний.

Работники, владеющие правом проведения особых работ, обязаны иметь об этом запись в удостоверении. Под особыми работами в этом случае следует осознавать:

верхолазные работы;
работы под напряжением на токоведущих частях, обмыв и замена изоляторов, ремонт проводов, контроль измерительной штангой изоляторов и соединительных зажимов, смазка тросов;
тесты оборудования завышенным напряжением (кроме работ с мегаомметром).

Список особых работ может быть дополнен указанием работодателя с учетов местных критерий.

Организационные мероприятия по обеспечению неопасного проведения работ в электроустановках

Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:

оформление наряда, распоряжения либо списка работ, выполняемых в порядке текущей эксплуатации;
выдача разрешения на подготовку рабочего места и на допуск к работе, в режиме, определенном Правилами по охране труда при эксплуатации электроустановок;
допуск к работе;
надзор во время работы;
оформление перерыва в работе, перевода на другое место, окончания работы.

Работники, ответственные за неопасное ведение работ в электроустановках

Работниками, ответственными за неопасное ведение работ в электроустановках, являются:

выдающий наряд, отдающий распоряжение, утверждающий список работ, выполняемых в порядке текущей эксплуатации;
выдающий разрешение на подготовку рабочего места и на допуск в случаях, определенных Правилами по охране труда при эксплуатации электроустановок;
ответственный управляющий работ;
допускающий;
производитель работ;
наблюдающий;
члены бригады.

Присвоение групп по электробезопасности

Присвоение группы по электробезопасности является нужным условием для получения допуска к обслуживанию и эксплуатации действующих электроустановок. Это требование относится и к лицам неэлектротехнического персонала, работающим в электроустановках.

Электротехнический персонал в организации разделяется на следующие категории:

административно-технический;
оперативный;
ремонтный;
оперативно-ремонтный;
электротехнологический.

В согласовании с Правилами технической эксплуатации электроустановок потребителей для персонала, обслуживающего электроустановки (работающих на них), установлено 5 квалификационных групп по электробезопасности.

I группа по электробезопасности

I квалификационная группа по электробезопасности присваивается неэлектротехническому персоналу, выполняющему работы, при которых может появиться опасность поражения электрическим током. Список должностей и профессий, требующих присвоения персоналу I группы по электробезопасности, определяет управляющий Потребителя.

Персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, присваивается группа I с оформлением в журнальчике установленной формы. Удостоверение не выдается.

Присвоение группы I по электробезопасности делается методом проведения инструктажа, который, обычно, должен завершаться проверкой познаний в форме устного опроса и (по мере надобности) проверкой обретенных способностей неопасных методов работы либо оказания первой помощи при поражении электрическим током.

Присвоение I группы по электробезопасности проводит работник из числа электротехнического персонала данного Потребителя с группой по электробезопасности не ниже III.

Присвоение I группы по электробезопасности проводится с периодичностью не пореже 1 раза в год.

II группа по электробезопасности

II квалификационная группа по электробезопасности присваивается квалификационной комиссией электротехническому персоналу, обслуживающему установки и оборудование с электроприводом, – электросварщики (без права подключения), термисты установок ТВЧ, машинисты грузоподъемных машин, передвижные машины и механизмы с электроприводом, работающим с ручными электрическими машинами и другими переносными электроприемниками и пр.

Также II группа допуска (до 1000 В) присваивается юным электромонтерам, электромонтажникам, и сотрудникам, кто просрочил продление группы допуска более, чем на 6 месяцев.

III группа по электробезопасности

III квалификационная группа по электробезопасности присваивается только электротехническому персоналу. Эта группа дает право единоличного обслуживания, осмотра, подключения и отключения электроустановок от сети напряжением до 1000 В.

IV группа по электробезопасности

IV квалификационная группа по электробезопасности присваивается только лицам электротехнического персонала. Лица с квалификационной группой не ниже IV имеют право на сервис электроустановок напряжением выше 1000 В.

IV квалификационная группа по электробезопасности (до 1000 В) нужна лицам (ИТР) для предназначения ответственным лицом за электрохозяйство в организации. Также присваивается оперативному персоналу для обучения юного поколения на рабочем месте.

V группа по электробезопасности

V квалификационная группа по электробезопасности присваивается лицам, ответственным за электрохозяйство, и другому инженерно-техническому персоналу в установках напряжением выше 1000 В.

Лица с V группой по электробезопасности имеют право отдавать распоряжения и управлять работами в электроустановках напряжением как до 1000 В, так и выше.

03.Охрана труда при оперативном обслуживании и осмотрах электроустановок.

3.1. Оперативные переключения должны делать работники, осуществляющие оперативное управление и сервис электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации) (дальше — оперативный персонал), либо работники, специально обученные и приготовленные для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок (дальше — оперативно-ремонтный персонал), допущенные к работам ОРД организации либо обособленного подразделения.

3.2. В электроустановках напряжением выше 1000 В работники из числа оперативного персонала, единолично обслуживающие электроустановки, и старшие по смене обязаны иметь группу по электробезопасности (дальше — группа) IV, другие работники в смене — группу III.

В электроустановках напряжением до 1000 В работники из числа оперативного персонала, единолично обслуживающие электроустановки, обязаны иметь группу III.

Вид оперативного обслуживания электроустановок, также число работников из числа оперативного персонала в смене устанавливается ОРД организации либо обособленного подразделения.

3.3. При оперативном обслуживании, осмотрах электроустановок, также выполнении работ в электроустановках не допускается приближение людей, гидравлических подъемников, телескопических вышек, экскаваторов, тракторов, автопогрузчиков, бурильно-крановых машин, выдвижных лестниц с механическим приводом (дальше — механизмы) и технических устройств цикличного деяния для подъема и перемещения груза (дальше — грузоподъемных машин) к находящимся под напряжением неогражденным токоведущим частям на расстояния наименее обозначенных в таблице N 1.

Читайте по теме: Что можно выполнить в личном доме

3.4. Единоличный осмотр электроустановки, электротехнической части технологического оборудования имеет право делать работник из числа оперативного персонала, имеющий группу не ниже III, обслуживающий данную электроустановку в рабочее время либо находящийся на дежурстве, или работник из числа административно-технического персонала (руководители и спецы, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках (дальше — административно-технический персонал), имеющий группу V — для электроустановок напряжением выше 1000 В, и работник, имеющий группу IV — для электроустановок напряжением до 1000 В. Право единоличного осмотра предоставляется на основании ОРД организации (обособленного подразделения).

Таблица N 1
Допустимые расстояния до токоведущих частей
электроустановок, находящихся под напряжением.

Напряжение электроустановок, кВ

Расстояние от работников и используемых ими инструментов и приспособлений, от временных огораживаний, м

Осмотр воздушных линий электропередачи (устройств для передачи электроэнергии по проводам, размещенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам либо кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах) (дальше — ВЛ) должен производиться в согласовании с требованиями пт 7.15, 38.71, 38.72, 38.73 Правил. За начало и конец воздушной полосы электропередачи принимаются линейные порталы либо линейные вводы электроустановки, служащей для приема и рассредотачивания электроэнергии и содержащей коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные), также устройства защиты, автоматики и измерительные приборы (дальше — распределительные устройства), а для ответвлений — ответвительная опора и линейный портал либо линейный ввод распределительного устройства.

открытые (дальше — ОРУ) — РУ, где все либо основное оборудование размещено на открытом воздухе;
закрытое (дальше — ЗРУ) — РУ, оборудование которого размещено в здании;
комплектные (дальше — КРУ) — РУ, состоящее из на сто процентов либо отчасти закрытых шифанеров либо блоков со встроенными в них аппаратами, устройствами защиты и электроавтоматики, поставляемое в собранном либо стопроцентно приготовленном для сборки виде.

3.5. Работники, не обслуживающие электроустановки, могут допускаться в электроустановки в сопровождении оперативного персонала, обслуживающего данную электроустановку, имеющего группу IV — в электроустановках напряжением выше 1000 В, и имеющего группу III — в электроустановках напряжением до 1000 В, или работника, имеющего право единоличного осмотра.

Провождающий работник должен производить контроль за безопасностью людей, допущенных в электроустановки, и предупреждать их о воспрещении приближаться к токоведущим частям.

3.6. При осмотре электроустановок разрешается открывать двери щитов, сборок, пультов управления и других устройств. При осмотре электроустановок напряжением выше 1000 В не допускается заходить в помещения, камеры, не оборудованные огораживаниями либо барьерами, препятствующими приближению к токоведущим частям на расстояния, наименее обозначенных в таблице N 1. Не допускается просачиваться за огораживания и барьеры электроустановок.

Не допускается выполнение какой-нибудь работы во время осмотра.

3.7. При замыкании на землю в электроустановках напряжением 3 — 35 кВ приближаться к месту замыкания на расстояние наименее 4 м в ЗРУ и наименее 8 м в ОРУ и на ВЛ допускается только для оперативных переключений с целью ликвидации замыкания и освобождения людей, попавших под напряжение. При всем этом следует воспользоваться электрозащитными средствами.

3.8. При злосчастных случаях для освобождения пострадавшего от деяния электрического тока напряжение должно быть снято немедля без подготовительного разрешения оперативного персонала.

3.9. Отключать и включать электрические аппараты, созданные для коммутации электрической цепи и снятия напряжения с части электроустановки (выключатель, выключатель нагрузки, отделитель, разъединитель, автомат, рубильник, пакетный выключатель, предохранитель) (дальше — коммутационные аппараты) и заземлители (заземляющие разъединители, заземляющие ножики) напряжением выше 1000 В с ручным приводом нужно в диэлектрических перчатках.

3.10. Снимать и устанавливать предохранители следует при снятом напряжении.

Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки.

Под напряжением и под нагрузкой допускается подменять:

предохранители в цепях управления, электроавтоматики, блокировки, измерения, релейной защиты, контроля и сигнализации (дальше — вторичные соединения либо цепи);
предохранители трансформаторов напряжения;
предохранители пробочного типа.

3.11. При снятии и установке предохранителей под напряжением нужно воспользоваться:

в электроустановках напряжением выше 1000 В — изолирующими клещами (штангой) с применением диэлектрических перчаток и средств защиты лица, глаз от механических воздействий и тепловых рисков электрической дуги;
в электроустановках напряжением до 1000 В — изолирующими клещами, диэлектрическими перчатками и средствами защиты лица, глаз от механических воздействий и тепловых рисков электрической дуги.

3.12. Двери помещений электроустановок, камер, щитов и сборок, не считая тех, в каких проводятся работы, должны быть закрыты на замок.

3.13. Порядок хранения и выдачи ключей от электроустановок определяется распоряжением управляющего организации (обособленного подразделения). Ключи от электроустановок должны находиться на учете у оперативного персонала. В электроустановках, не имеющих местного оперативного персонала, ключи могут быть на учете у административно-технического персонала.

Ключи от электроустановок должны быть пронумерованы и храниться в запираемом ящике. Один набор должен быть запасным. Выдача ключей должна быть заверена подписью работника, ответственного за выдачу и хранение ключей, также подписью работника, который получил ключи.

Ключи от электроустановок должны выдаваться:

работникам, имеющим право единоличного осмотра, в том числе оперативному персоналу — от всех помещений, вводных устройств, щитов и щитков;
допускающему из числа оперативного персонала, ответственному руководителю работ и производителю работ, наблюдающему при допуске к работам по наряду-допуску, распоряжению от помещений, вводных устройств, щитов, щитков, в каких предстоит работать;
оперативному либо оперативно-ремонтному персоналу при работах, выполняемых в порядке текущей эксплуатации от помещений, в каких предстоит работать, вводных устройств, щитов и щитков.

Ключи подлежат возврату раз в день по окончании осмотра либо работы.

При работе в электроустановках, не имеющих местного оперативного персонала, ключи от электроустановок должны ворачиваться не позже следующего рабочего денька после осмотра либо полного окончания работы.

Работодатель должен обеспечить учет выдачи и возврата ключей от электроустановок.

Диэлектрические комплекты для электроустановок

В 2003 году был издан приказ Министерства энергетики №261, где регламентируется использование средств защиты, которые нужно применять лицам, допущенным к осмотру, инспекции, испытаниям, ремонту, обслуживанию электроустановок до и поболее 1000 Вт. Интернет-магазин СИЗ-ГО предлагает приобрести уже готовые диэлектрические комплекты для электроустановок с доставкой в хоть какой населенный пункт на местности Рф. Для юридических лиц и ГБУ компания готова сформировать и предоставить полный пакет документов, свидетельствующих о качестве и пригодности каждого элемента комплекта к выполнению многофункциональных нагрузок.

Зачем нужно приобрести диэлектрический набор

Нормы и требования техники безопасности труда. Также вышеупомянутый Приказ Минэнерго устанавливают обязательность наличия комплекта при проведении тех либо других работ на электроустановках. Весь персонал, имеющий допуск к работе с электрическим оборудованием, должен быть обустроен набором средств персональной защиты (СИЗ), предупреждающих поражение электрическим током.
Основное предназначение диэлектрического комплекта – защитить персонал от гибельного воздействия электрического тока, электрической дуги и очень предупредить возможность соприкосновения с токоведущими частями оборудования, находящимся под напряжением.

Состав комплекта

Согласно положениям Приказа, разрешено воспользоваться только теми СИЗ, которые имеют маркировку, указывающую на изготовителя, дату выпуска и прохождение испытаний. Не допустимо использование инструментов и средств защиты с истёкшим сроком годности либо хранения. Уровень изоляции защитных средств должен соответствовать рабочему напряжению установок и выдерживать трехкратное значение номинального линейного напряжения.
Состав комплекта СИЗ при работе с электроустановками может быть различным: наличие средств с изолирующим эффектом регламентируется требованиями техники безопасности и особыми инструкциями, которые издают для выполнения особенных работ. Главными компонентами являются:
• указатели напряжения;
• перчатки с диэлектрическим слоем;
• рабочий инструмент с заизолированными ручками.
В качестве дополнительных мер могут быть привлечены резиновые боты и коврики, подставки. Роль вспомогательных частей защиты от сопутствующих электротоку явлений (свет, тепло, механические воздействия) делают противогазы, очки, рукавицы.

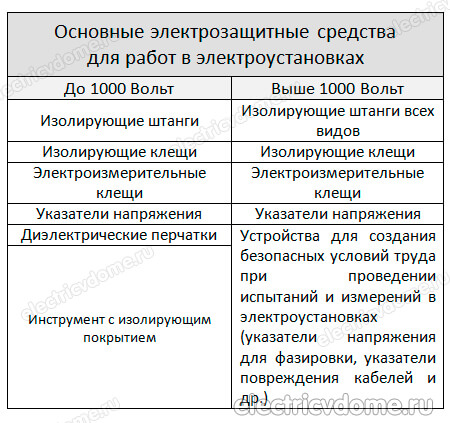

В Приложении 8 к Аннотации, оговаривающей использование средств защиты, установлена норма комплектования СИЗ для выполнения работ на электроустановках напряжением до 1000В. В список неотклонимых частей вошли
• изолирующие штанга и огораживания;
• клещи и диэлектрической защитой на ручках;
• указатели напряжения;
• перчатки и галоши с диэлектрическим слоем из резины;
• коврик либо подставка из изоляционного материала;
• маска либо очки
• знаки безопасности и предупредительные плакаты;
• заземление.
Такие нормы комплектования признаны неотклонимыми.

Требования к комплекту СИЗ

К каждому компоненту комплекта СИЗ предъявляются особенные требования к качеству изоляции. Так, к примеру, на инструментах непременно должен находиться упор из изоляционного материала, исключающий прикосновение к железным частям. Сама электроизоляция должна быть произведена из материалов, исключающих аккумуляцию воды, также владеющего неизменными во времени диэлектрическими чертами. Поверхностный слой изоляции не обязан иметь трещинок и расслоений.
Использование СИЗ должно осуществляться при умеренной влажности. Если же речь идет о работах на электроустановках, расположенных на открытом воздухе, то при завышенной влажности нужно применять средства специальной защиты.
Порядок хранения средств защиты
Для сохранения требуемых черт все комплекты СИЗ должны храниться в критериях, предупреждающих их порчу, выход из строя. Это значит выбор сухого и теплого помещения, в каком обеспечена защита от механических и хим воздействий, тепла и ультрафиолета. Лучше каждый набор хранить в закрытых шкафах с разделением предметов друг от друга: обувь раздельно от одежки и инструмента.
Температура хранения должна составлять 0ᵒС — +30ᵒС.
Каждый набор должен быть пронумерован и занесен в журнальчик учета, где отражают все мероприятия по содержанию. Проверке и использованию СИЗ.
