Защита дома от скачков напряжения

Современные бытовые приборы обустроены очень чувствительной электроникой, потому перепады напряжения могут просто вывести их из строя. На сто процентов убрать перепады нереально, защиту от перенапряжений сети обеспечивают особые устройства, выбор которых громаден.

Нужно разобраться с причинами возникновения перепадов напряжения, последствиями сбоев, уяснить механизм работы защитных устройств.

Природа перепадов напряжения

Перепады представляют собой недолговременные конфигурации амплитуды напряжения, которое потом восстанавливается до значений, близких к изначальному. Длительность такового конфигурации составляет толики секунды, но его довольно, дабы произошел сбой в работе.

• Грозовые разряды, дающие высочайшее перенапряжение, могут стать предпосылкой пожара. Высотные дома в плане защиты от схожих явлений защищены благодаря поставщикам электроэнергии. В личном доме систему защиты нужно будет обмыслить без помощи других, выполнив все работы своими руками либо вызвав профессионалов.
• Скачки, вызванные коммутационными процессами при запуске/выключении потребителей с большой мощностью.
• Электростатическая индукция.
• Подключение массивного оборудования определенного типа (сварочный аппарат, электродвигатель коллекторного типа).

Есть явления длительного увеличения либо снижения напряжения. 1-ое появляется при трагедии, когда по какой-нибудь причине обрывается нулевой провод, повышая напряжение до 380 В. При таковой трагедии ни один устройство совладать со сбоем не сможет, придется ожидать окончания восстановительных работ.

Долгосрочное снижение типично для сельской местности либо на дачных участках. Разъясняется это явление маломощным трансформатором, установленным на подстанции.

В чем заключается опасность перепадов?

Имеющиеся нормы молвят о вероятных отклонениях в огромную и наименьшую стороны на 10% от номинального напряжения. Но скачки могут дать более значительные расхождения.

Блоки питания, которыми вооружена некоторая домашняя техника, перегружаются, что может вывести их из строя либо существенно уменьшить срок службы. Существует и возможность появления пожара. Потому установка устройства для защиты от перенапряжения будет разумным шагом.

Когда напряжение снижается, это также сулит проблемы. Чувствительными являются холодильные компрессоры, блоки питания импульсного типа.

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением различных функций и разной ценой.

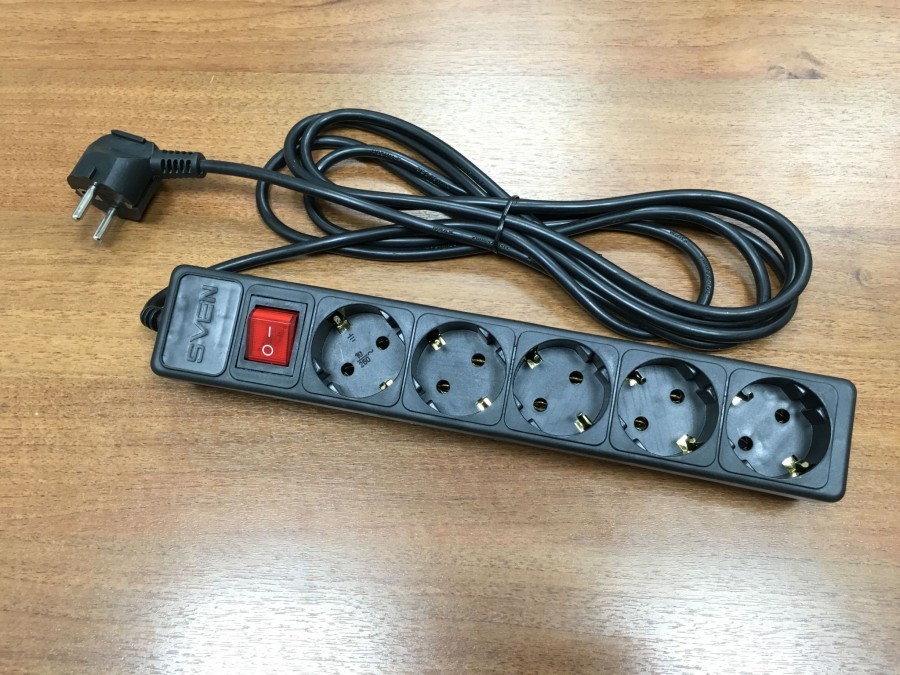

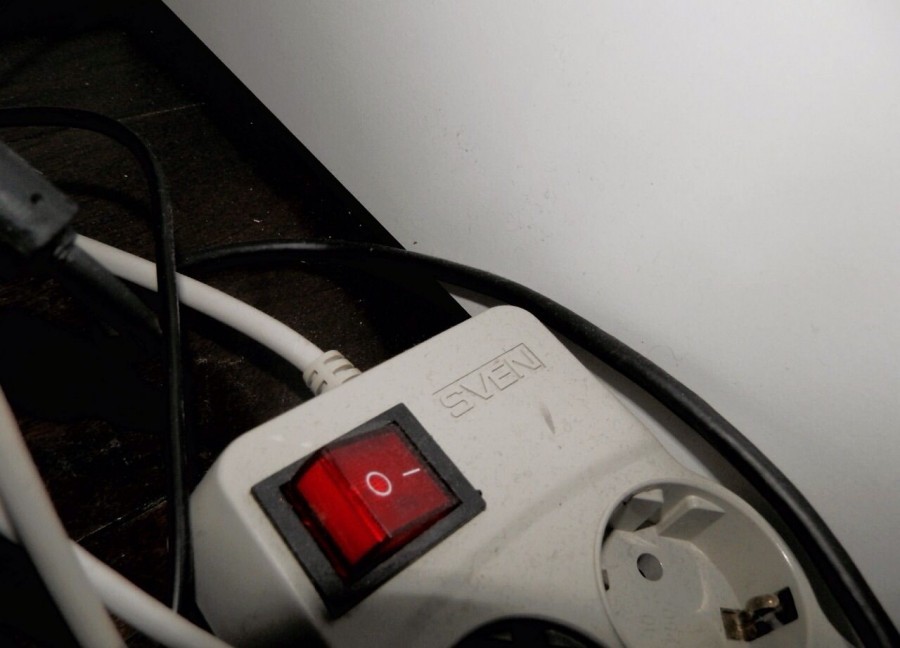

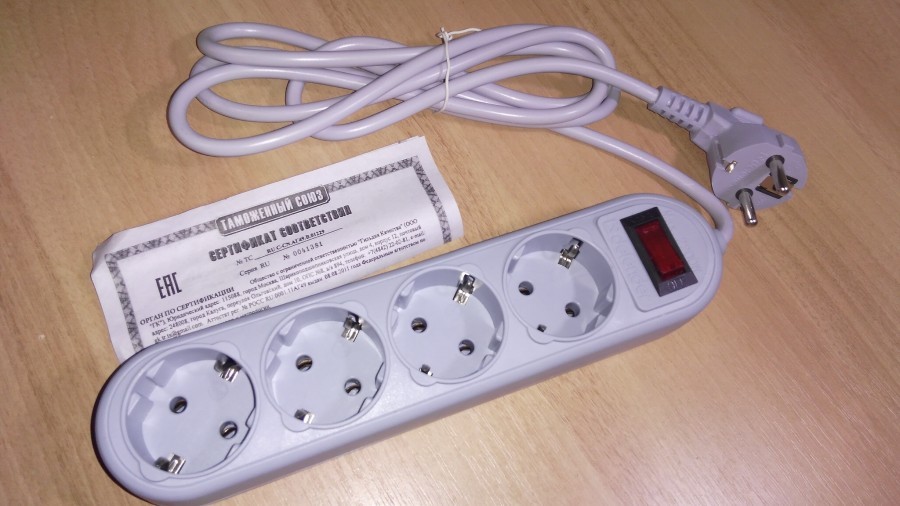

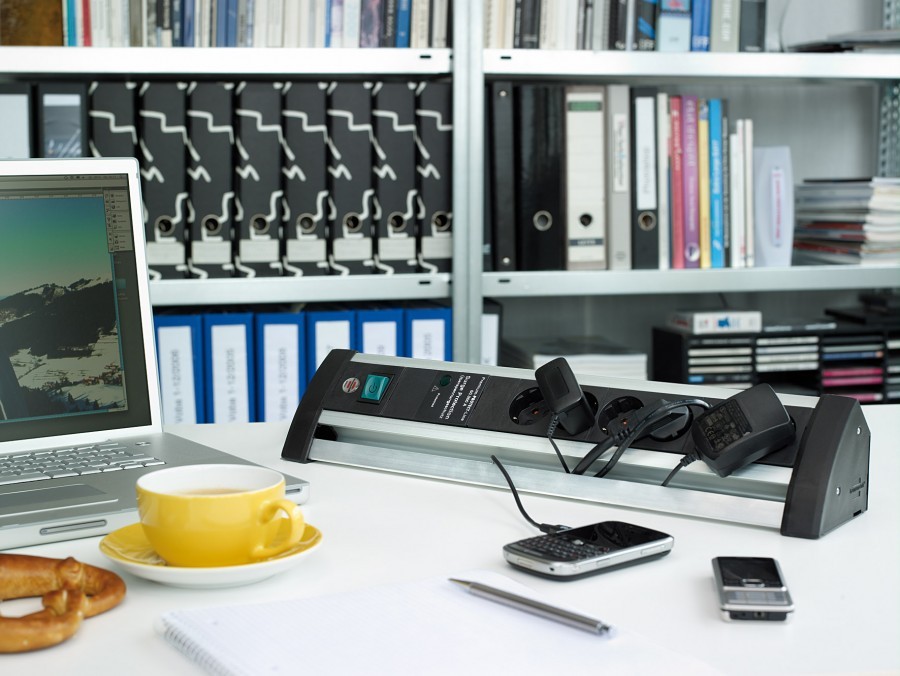

Сетевой фильтр является самым обычным и дешевым средством защиты домашней техники с маленький мощностью. Он потрясающе совладевает с бросками, достигающими 450 В.

Главным элементом защиты сетевика является варистор – полупроводник, способный поменять сопротивление зависимо от возникающего напряжения. Конкретно этот элемент фильтра возьмет на себя удар при суровом скачке.

Не считая того, фильтр способен защитить технику от помех высочайшей частоты. Кроме обозначенных защитных узлов фильтр обустроен плавким предохранителем, который сработает при маленьком замыкании.

В качестве защиты электросети на различных ее уровнях – от перехода с воздушной полосы на кабельную до определенных устройств снутри дома – применяют модульные ограничители перенапряжения. Являясь на самом деле разрядником для защиты от перенапряжений, ограничитель в качестве головного рабочего органа имеет все тот же варистор.

Когда значения напряжения выходят за допустимые пределы срабатывает варистор; модуль, в каком он размещен, можно поменять после выхода его из строя.

Стабилизатор способен выровнять скачущее напряжение в согласовании с номинальным. Если установить рамки, например, в спектре от 200 до 250 В, то высококачественное устройство будет выдавать нужные 220 В до того времени, пока напряжение не выйдет за границы обозначенного спектра. Устройство отключит подачу питания до того времени, пока напряжение не возвратится в данные границы.

Для сельской местности установка стабилизатора время от времени является единственным средством увеличения напряжения до нужных значений. Стабилизаторы бывают 2-ух видов:

• линейные – к ним можно подключить несколько бытовых устройств;
• магистральные – устанавливаются на входе электрической сети в дом либо квартиру.

Источники бесперебойного питания продолжают подачу напряжения к присоединенным устройствам даже после срабатывания защитной системы либо отключения электроэнергии. Время работы будет зависеть от аккума и мощности потребителей.

Часто к ним подключают компы с целью избежать утраты данных во время неожиданного сбоя. Посреди современных устройств зарекомендовали себя модели, способные через USB-порт держать под контролем редактор текстов (к примеру, сохранить файл) в случае появления внештатной ситуации.

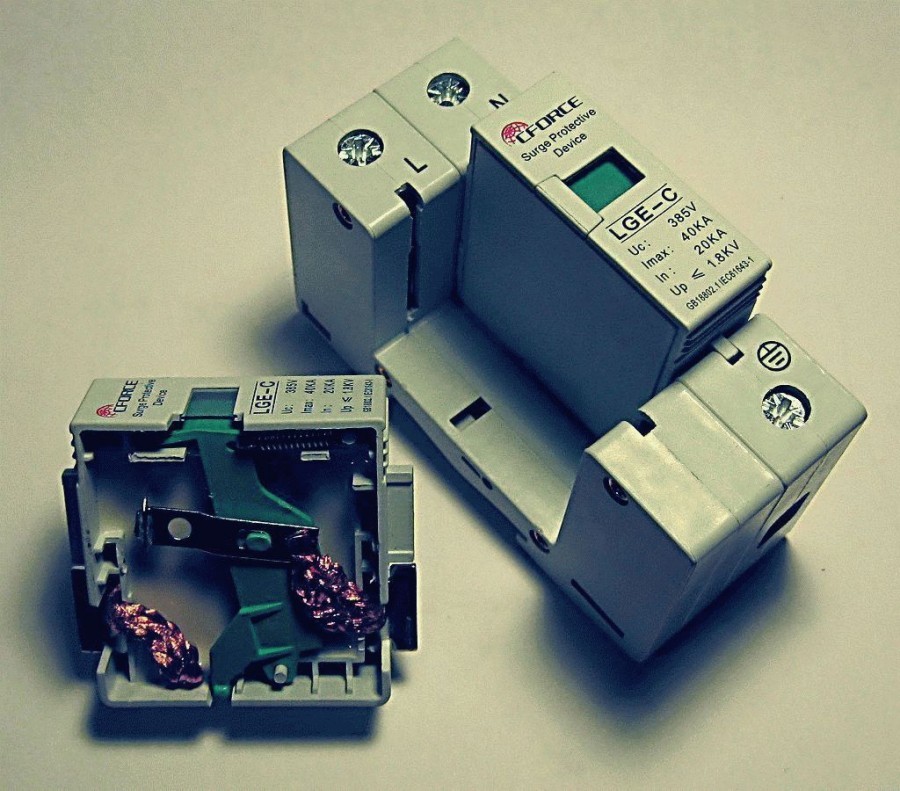

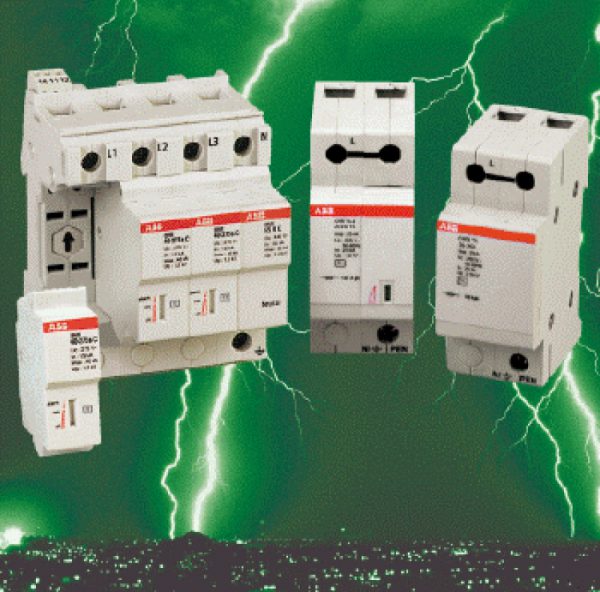

Устройства защиты от импульсных перенапряжений в отличие от перечисленных выше средств потрясающе управляются с высочайшим напряжением. На базе таких устройств можно организовать защиту всех внутренних линий электропередачи личного дома.

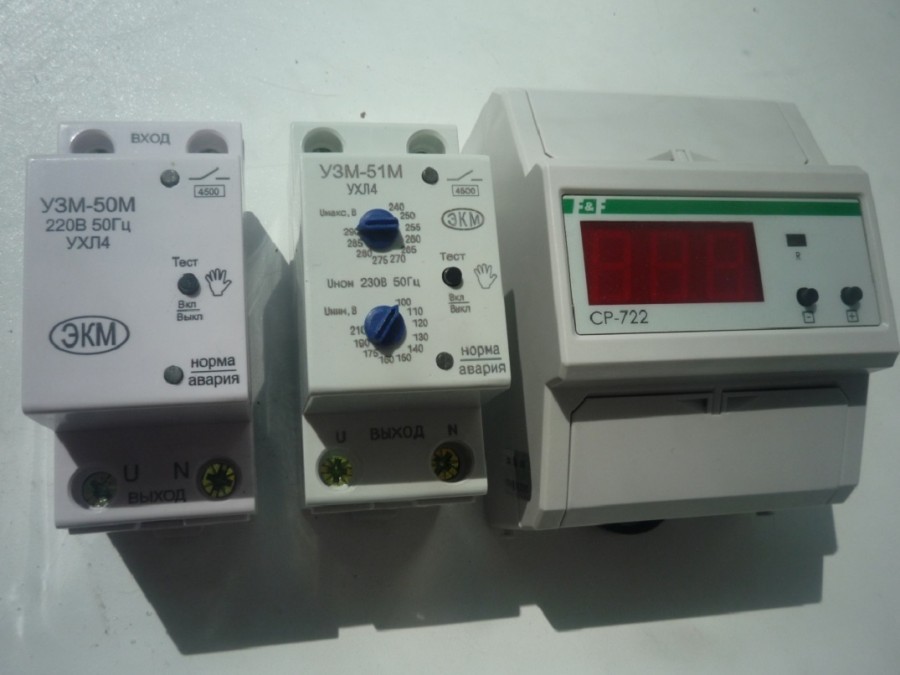

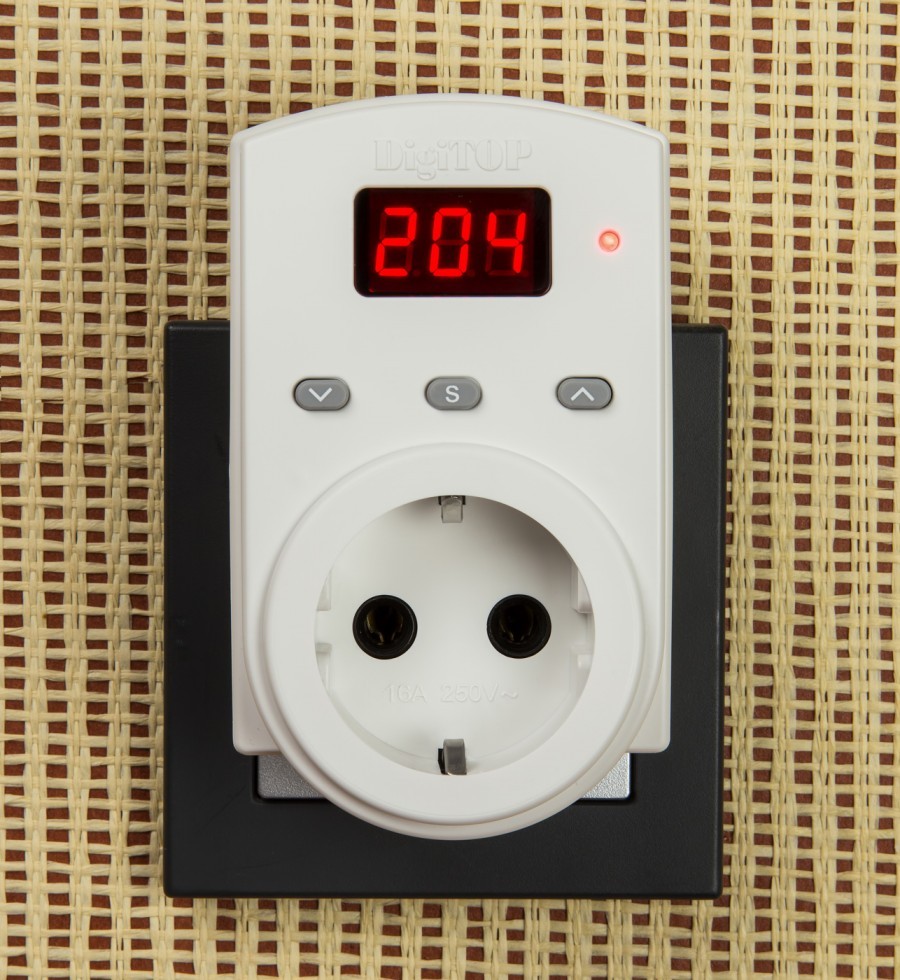

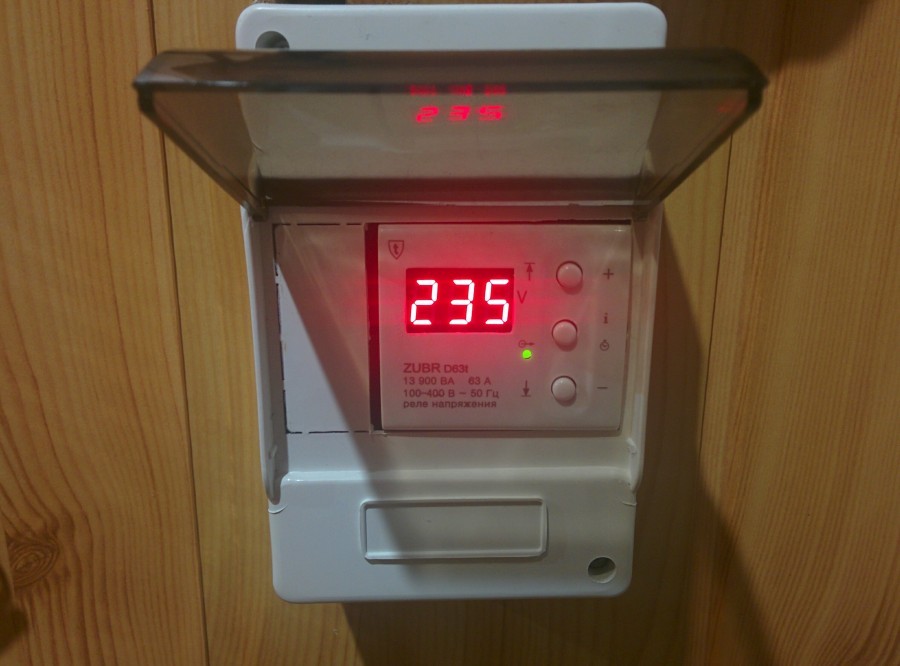

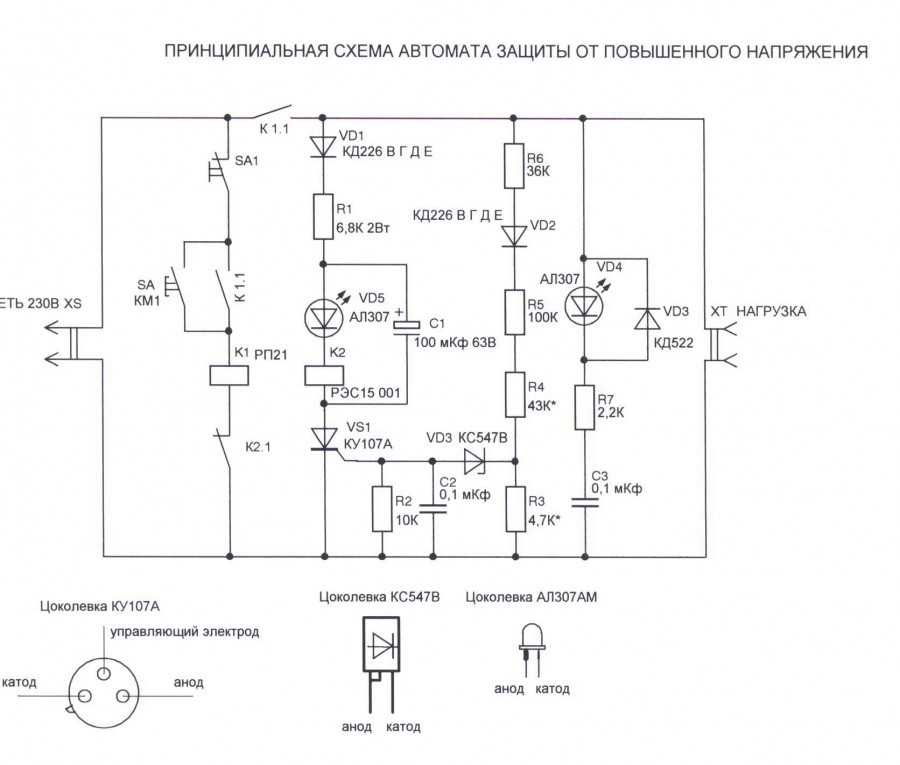

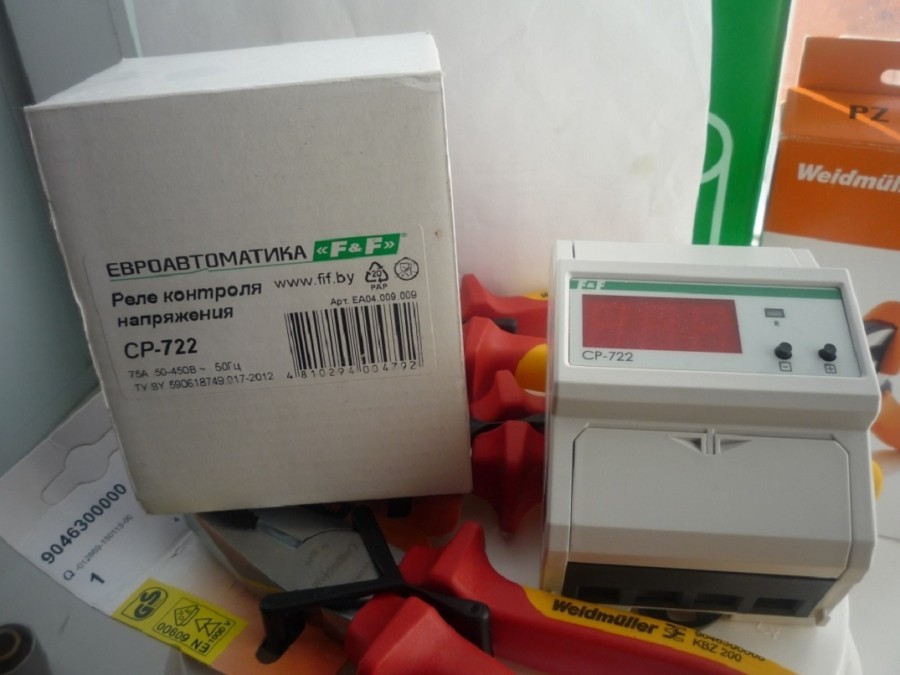

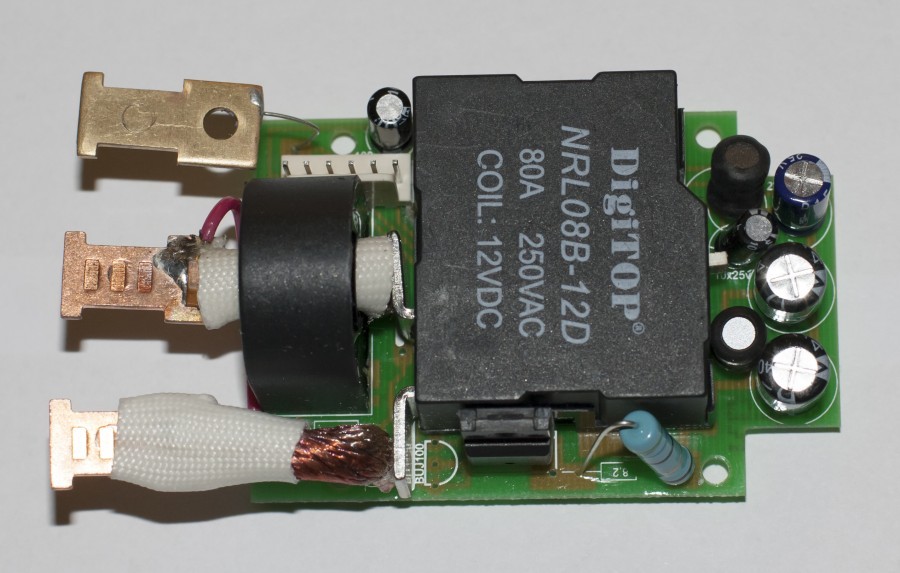

Защитное реле позволяет бытовым устройствам уцелеть при коммутационных импульсах, пониженном напряжении.

Импульсы, которые могут появиться из-за грозы, превосходят возможности этого устройства. Потому сфера использования реле защиты от перенапряжения – электрическая сеть снутри дома.

Для защиты личного дома от скачков напряжения инсталлируются особые устройства, выбор которых велик. Будет лучше, если работу выполнят мастера, так как в домашних критериях навряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем паче провести ее тест в режиме критичной ситуации.

Следует также держать в голове, что все операции с щитком, проводкой и устройствами необходимо проводить строго при выключенном электропитании.

Защита от перенапряжения в личных домах

Скачки напряжения распространены в бытовых электросетях. Постоянные сбои характеристик сети приводят к резвому выходу из строя бытовой техники. А это уже является прямой опасностью для человеческого организма.

Перенапряжение – состояние электросети, при котором напряжение выходит за лимиты рабочего. Допустимый спектр для электросетей 0, 38 кВ: 0,198..0,242 для однофазовых, 0,342..0,418 для трехфазных. Т.е. отклонение колеблется в границах 5-10% на вводах к потребителям.

Предпосылки появления

Предпосылки появления перенапряжений в сети:

1. Удары молнии. При всем этом по проводам течек ток, с импульсными напряжениями в несколько 10-ов тыщ вольт.
2. Ошибки операторов при обслуживании оборудования на питающих подстанциях. Случается из-за несогласованности регулирования напряжения на ПС.
3. Неверное соединение проводов в щитовой. Происходит, когда на ноль, подключают фазу.
4. Нарушение в нейтрали. Появляется при обрывах либо обгорании проводника. Является самой распространённой предпосылкой появления перенапряжений в бытовых сетях. При разрыве, не происходит перекос фаз, чем и вызываются скачки напряжений.

Опасность для электроприборов

Домашняя техника рассчитывается на присутствие скачков электроэнергии, превосходящих рабочие значения втрое (до 1000 В). Если происходит аварийная ситуация, то значение скачков может превосходить максимально допустимые нормы. При всем этом происходит перегрев кабелей, пробой изоляционной оболочки, и как следствие искрение и появление пожаров. КЗ могут появляться даже на участках электросети без нагрузки.

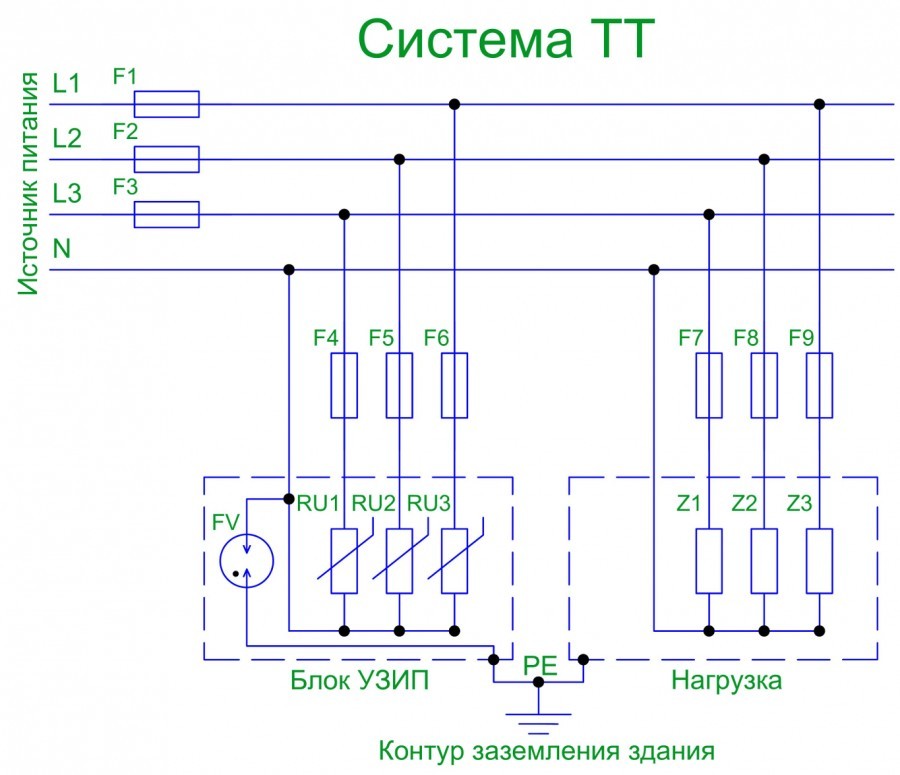

Защита от импульсных перенапряжений

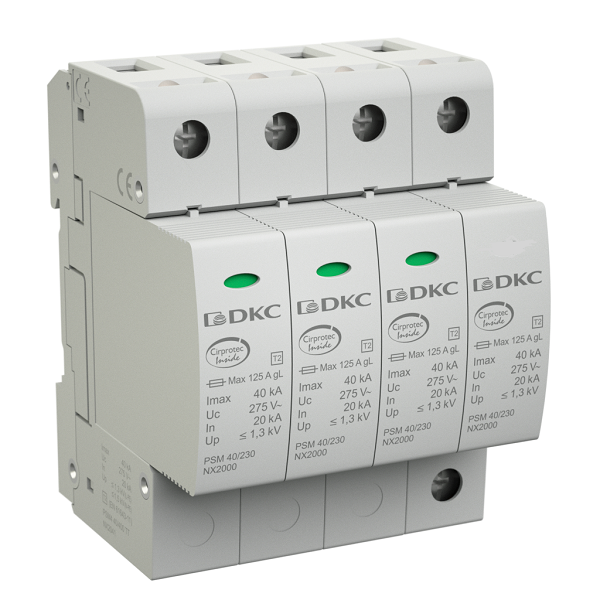

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).

Различают два вида:

1. Полная. Предугадывает устройство устройств на вводе в квартиры, также перед каждым бытовым электроприбором.
2. Частичная. В данном случае аппараты инсталлируются исключительно в электрощитовой.

Современные меры безопасности УЗИП

Виды защит от перенапряжения:

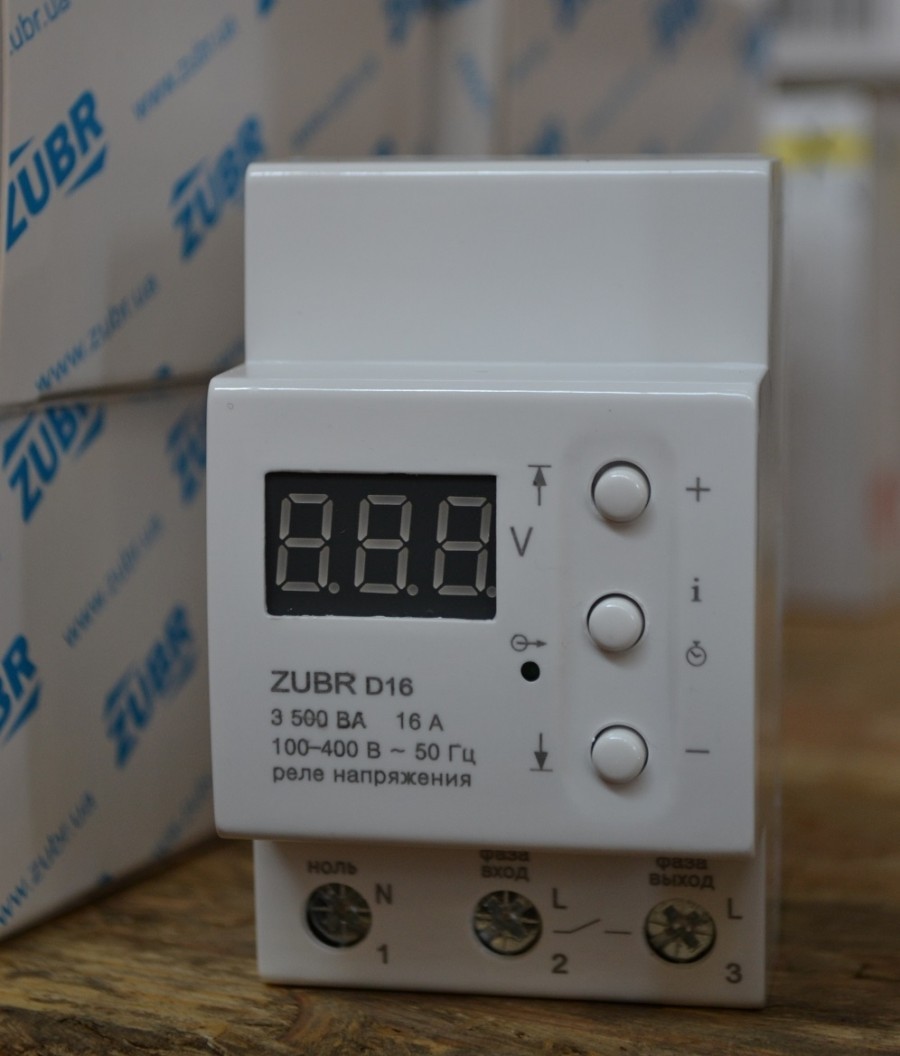

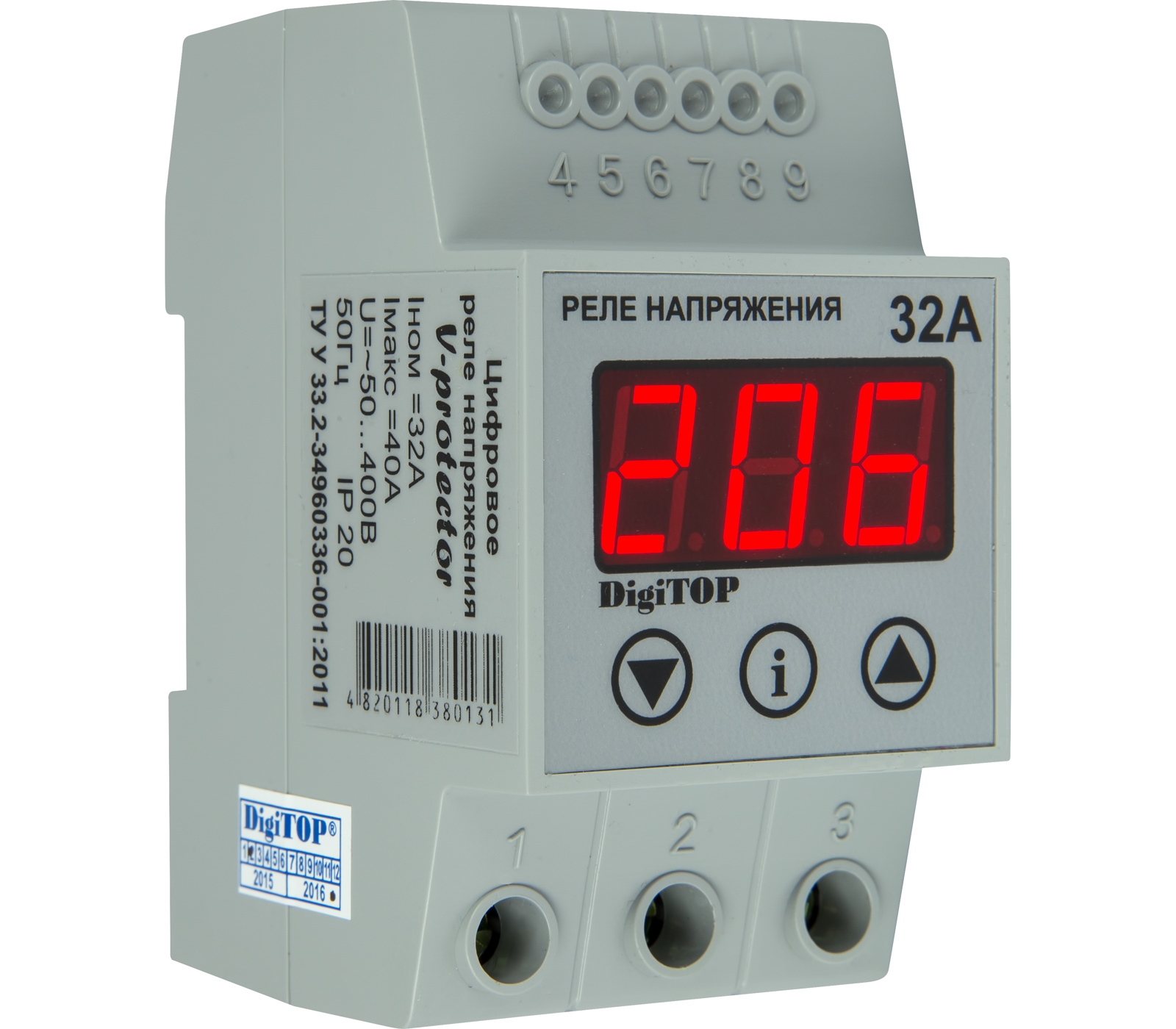

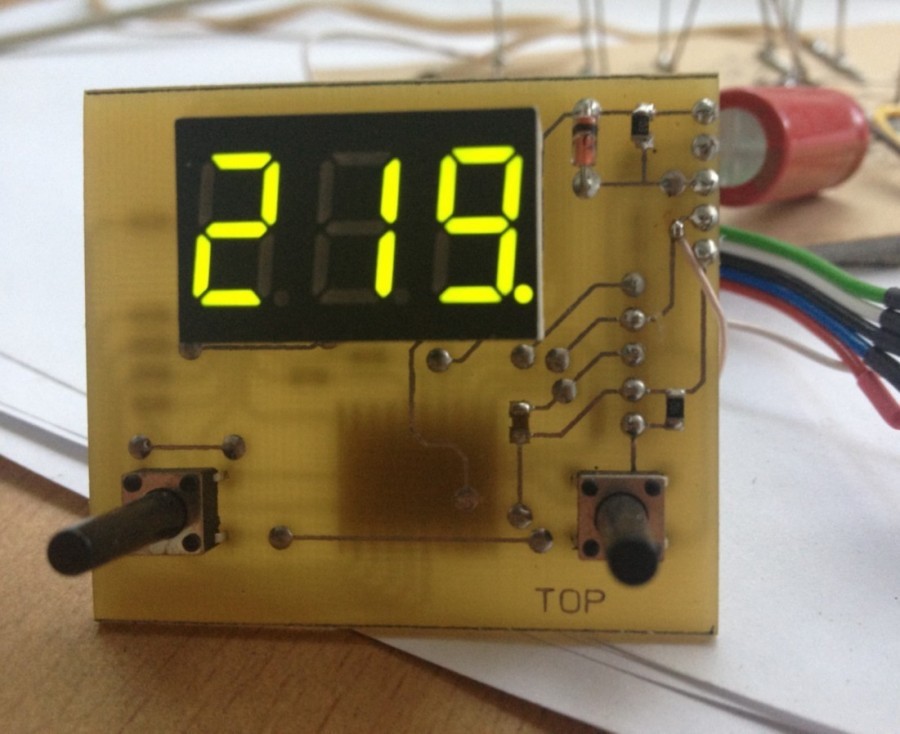

• Реле. Производит аварийное отключение бытовых устройств при достижении электросетью критичных характеристик и автоматическое включение после нормализации напряжения.

Применяются для защиты всей сети, так и для каждого электроаппарата в отдельности.

• Стабилизаторы напряжения – защищают домашнюю технику от скачков напряжения в сети.
• Современные модели устроены на микропроцессорной базе, имеют экран и функциональный интерфейс. Совместное внедрение УЗО и ДПН (датчика завышенного напряжения). Последний устройство производит мониторинг характеристик сети, а УЗО производит аварийное отключение.

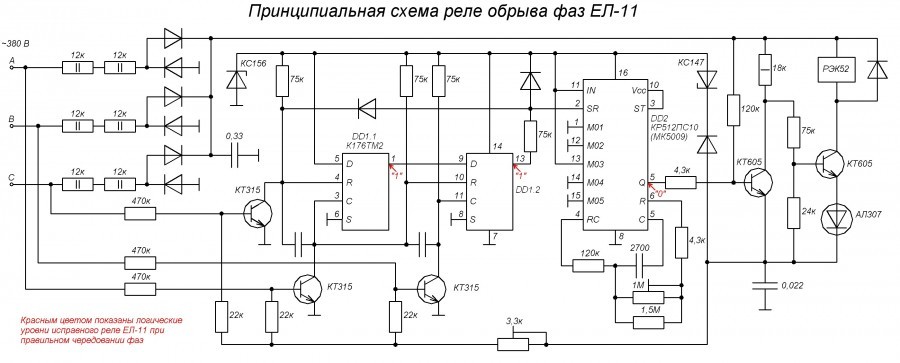

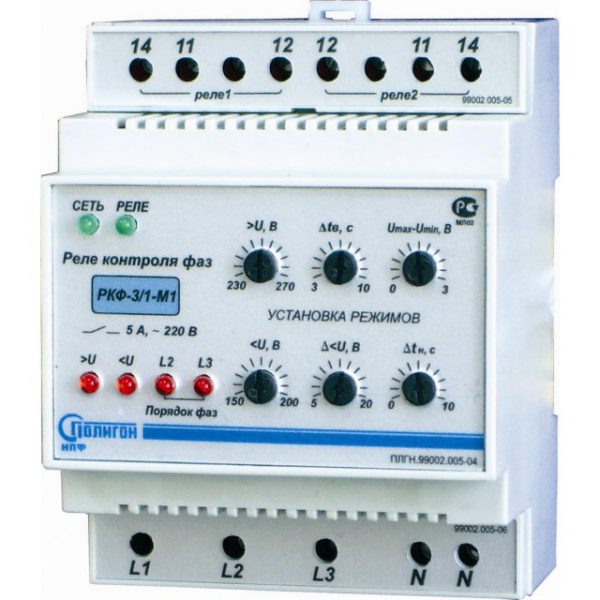

Реле контроля фаз

Устройства, созданные для:

• мониторинга симметрии напряжения в бытовых электросетях;
• предотвращения асимметрии нагрузки;
• корректность последовательности фаз в трехфазных сетях.

Используются в системах с автоматическим управлением.

Ввезенное оборудование очень требовательно к качеству электросетей. Отсутствие соответствующих мер контроля электричества приводит к резвому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также создано для стабилизации характеристик питающей сети.

Реле контроля фаз

Достоинства:

1. работа на микропроцессорной базе;
2. высочайшая точность показаний и надёжность;
3. простота конструкции.

Механизм работы основан на явлении самовозврата характеристик. При подаче напряжения устройство производит контроль. Происходит аварийное отключение, когда появляются сбои.

Места установки:

• для защиты раздельно стоящего оборудования либо группы электроустановок конкретно перед розеткой;
• для общедомовой защиты на DIN-рейку вводно-распределительного устройства.

При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.

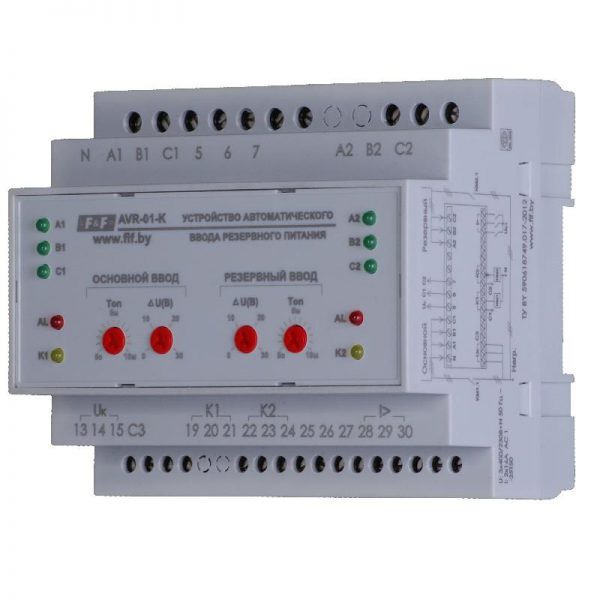

Устройство автоматического ввода запасного питания

Предпосылки срабатывания реле:

1. перекос фаз;
2. несоответствие подключение фазных проводов;
3. обрыв фазного кабеля.

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные

В системе трансформатор-конденсатор употребляет эффект феррорезонанса. Делают стабилизацию характеристик в избранном спектре нагрузок. Нераспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высочайшей цены.

Достоинства:

• точность срабатывания;
• долгий срок эксплуатации;
• быстродействие;
• надёжность работы.

Недочеты:

• громоздкость;
• искажение синусоидальности;
• малый спектр нагрузок;
• невозможность работы в режиме ХХ и перегрузе.

Симисторные

Принцип деяния – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Достоинства:

• при получении сигнала стабилизаторы в состоянии к резвому коммутированию;
• отсутствие шума;
• плавность регулировки.

Недочеты:

• завышенная цена;
• ступенчатая регулировка.

Релейные

Применяются для предохранения электроаппаратов малой мощности. Устройство содержит в себе силовое реле и автотрансформатор. При изменении характеристик наружной сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Достоинства:

Недочеты:

• ступенчатость регулировки;
• низкая точность срабатывания;
• искажение синусоидальности.

Сервоприводные

Устроены по схеме реостата. Электропривод при конфигурациях характеристик электросети перемещает подвижные контакты на обмотке автотрансформатора до нужного положения.

Достоинства:

• высочайшая чувствительность электроприбора к нарушению характеристик сети;
• отсутствие синусоидальных искажений;
• плавность управления.

Недочеты:

• низкая надёжность;
• неспешное срабатывание электроники.

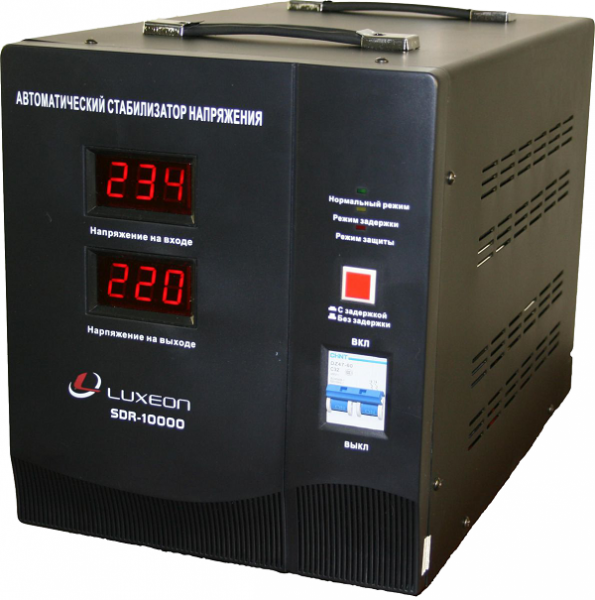

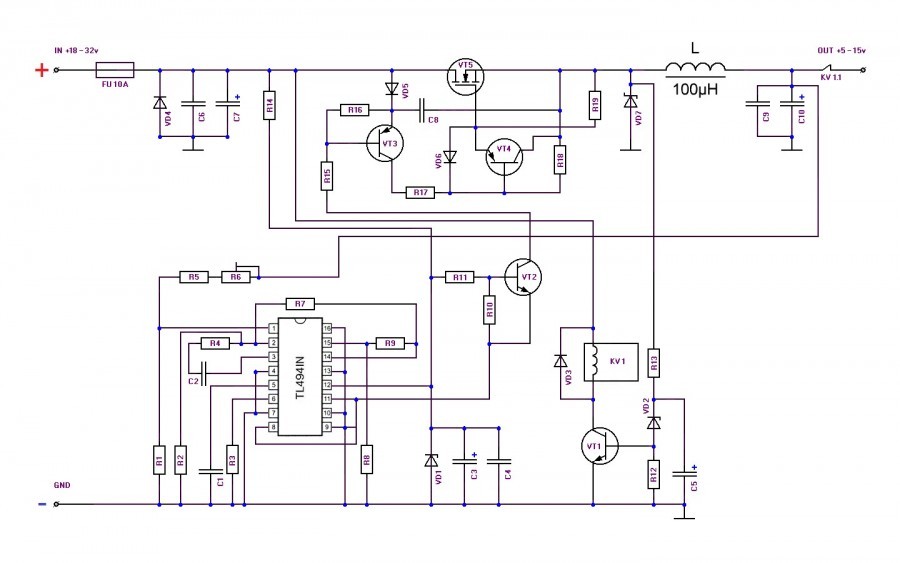

Автоматический стабилизатор напряжения

Работа в сетях 220 В

Установка осуществляется в согласовании с требованиями электробезопасности – без нагрузки. Присоединение в цепь делают конкретно после счётчика. Соединение фазного провода – с разрывом.

В устройстве имеется три контакта:

• Ноль. Нейтраль подключается без разрыва.
• «Вход». На этот контакт присоединяется провод, идущий от вводного автомата.
• «Выход». Присоединяется к отходящему на потребителей проводнику.

В случае четырёхконтактного подключения схема подобна. Фазные жилы и нейтраль, идущие от головного автомата, присоединяются путём разрыва на стабилизатор.

Советы:

• Не пореже 1 раза в год нужно проводить осмотр.
• При работе приборы не создают звуков. Посторонние шумы молвят о непостоянности работы.

После установки делается пробное включение – без нагрузки. Если происходит отключение сети, то установка выполнен с ошибками.

Есть переносные стабилизирующие устройства. Представляют собой короб с вилкой и несколькими розетками для подключения электроприборов. Являются переходниками между питающей сетью и нагрузкой.

Работа в сетях 380 В

Эксплуатация стабилизаторов в сетях 380 В:

• Стабилизаторы должны смотреть за равномерностью рассредотачивания тока по фазам.
• Использование трехфазных устройств нужно в тех случаях, когда в сети 380 Вольт будут употребляться электродвигатели.
• Обычно, все потребители 220В, потому целенаправлено использовать набор из 3 однофазовых стабилизаторов. При выходе из строя 1-го из трёх устройств, подача электричества не закончится, в отличие от варианта с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.

При выборе стабилизирующего аппарата нужно учесть: цена оборудования, срок эксплуатации, быстродействие, удобство интерфейса, устройство регулировки, характеристику нагрузки бытовой сети.

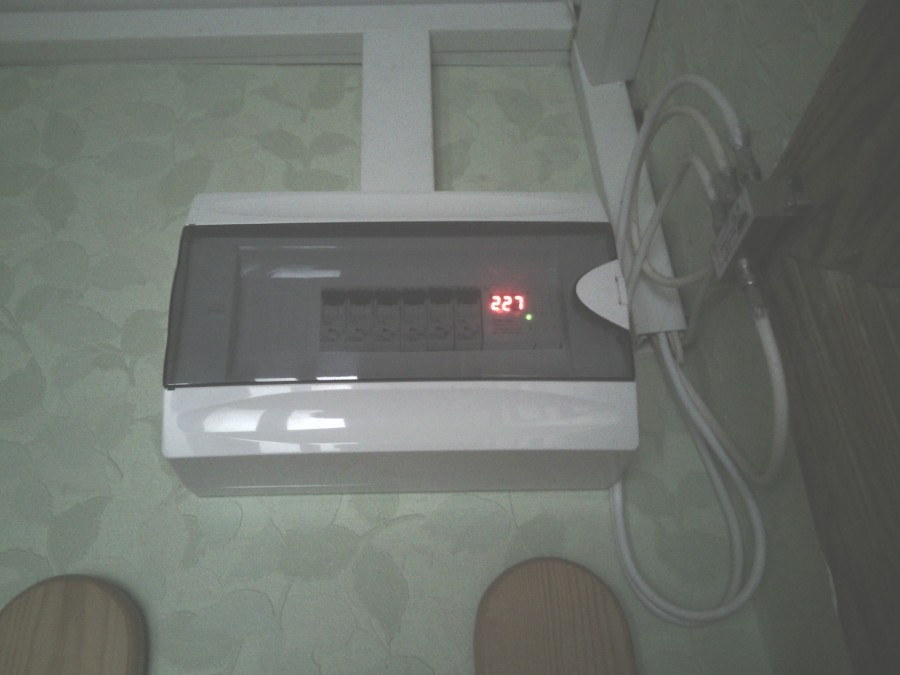

Место установки защитных устройств

Приборы устанавливают в специально оборудованных помещениях – электрощитовых. Если такового нет, то местом установки могут стать тамбуры, кладовые, подсобки. Главное условие для комнаты – обеспечение высококачественной вентиляции.

При установке стабилизаторов в утопленные полки и ниши, нужно отойти от стенок на 10 см для исключения перегрева примыкающих поверхностей. Также вблизи не должно быть легковоспламеняющихся материалов – пластмассовых панелей, синтетических штор и т. д.

Выбор стабилизирующих устройств

Подбор стабилизаторов:

• По типу сети. На жилые дома с трехфазной электросетью устанавливается минимум один набор для трехфазной нагрузки.

Однофазовый устанавливают для потребителей, запитанных от сети

• По мощности. Черта устройства должна быть на ступень выше, отпущенной потребителю нагрузки. Для таких случаев следует учитывать нагрузку всех защищаемых электроустановок.

В расчётах применяют полную мощность, учитывающую (актив и реактив).

• Значение пускового тока. Учитывается при выборе защитных устройств как холодильники, насосы и другие, т. е. те, схема которых содержит асинхронные движки. Для этих аппаратов стабилизаторы выбирают с припасом до 25%.

Для защиты устройств электроосвещения применяются стабилизаторы с точностью более 3%. Конкретно с этого значения можно зафиксировать мигание ламп.

Стоит ответить на вопрос, что лучше один стабилизатор на дом либо несколько для каждого электроприбора?

Для маломощных систем подходит схема установки 1-го комплекта на вводе. Таковой метод защиты экономически оправдан.

Если подразумевается внедрение огромного количества электроустановок, то целенаправлено ставить защиту на каждый устройство либо на группу с учётом значимости и экономической необходимости.

ИБП применяют для подключения дорогостояще техники: телеки, холодильники, компы и т. д.

Установка реле напряжения. Видео

Каким образом осуществляется установка реле от защиты от перенапряжения, ведает это видео.

При проектировании электроснабжения дома следует повышенное внимание уделить защите сети от перенапряжений. Использование всеохватывающих мероприятий позволяет понизить риск аварийной ситуации до минимума. Также следует не забывать об простых правилах применения и содержания электроприборов. Это не только лишь защищает жизнь людей, но и сберегает средства на последующие ремонт и подмену испорченного электрического оборудования.
