Защита для проводов и кабелей

В статье описаны главные меры защиты электрической проводки от заморочек. Вы узнаете о плюсах и недочетах различных вариантов устройства канала, также о том, чем небезопасна укладка незащищённого кабеля в стенки и стяжки. В статье также приведены цены на защиту кабелей.

Трудно представить внешную проводку из 2-ух скрученных проводов, идущую у потолка, хотя конкретно таковой устаревший вид магистрали — самый неопасный. С течением времени провода становятся всё более совершенными и позволяют укладывать их в короба, заливать стяжками и замуровывать в стенки. О том, как не навредить жильу во время электромонтажных работ, мы поведаем дальше.

Незначительно о проводах

По материалу провода бывают различных типов, но для бытовой сети обычно применяют два — дюралевый и медный. 1-ый хоть и наименее гибкий, зато лучше держит форму после извива. 2-ой имеет наилучшие характеристики по пропускной возможности тока, но стоит дороже.

По строению провода бывают цельными и многожильными (витыми и плетёными). Монолит лучше проводит ток, а многожильный провод проще уложить в ограниченное место, к примеру, в корпус бытового устройства. Дюралевые провода бывают только цельными. Для прохождения тока в 2,2 кВт (10 А) будет нужно медный провод сечением 1 мм2, или провод из алюминия сечением 1,3 мм2.

Вероятные трудности проводов в стенках без защиты

Перегрев либо возгорание. Происходит в проводах из-за перегрузок, в особенности если они носят периодический и/либо длительный нрав. В данном случае поначалу разрушается (оплавляется либо обгорает) изоляция кабеля, а потом температура передаётся на окружающее место.

Куцее замыкание. Частая причина возгораний из-за старенькой проводки. Металл кабеля имеет свойство изнашиваться и терять сечение. Если на магистрали утрата 10% сечения в большинстве случаев применима (её гасит припас, принятый при расчётах), то на скрутках в распределительных узлах это приводит к ослаблению контакта и, как следствие, появлению электрической дуги либо искр. Если вокруг такового места находятся обои, дерево либо другой горючий материал, возгорания не избежать.

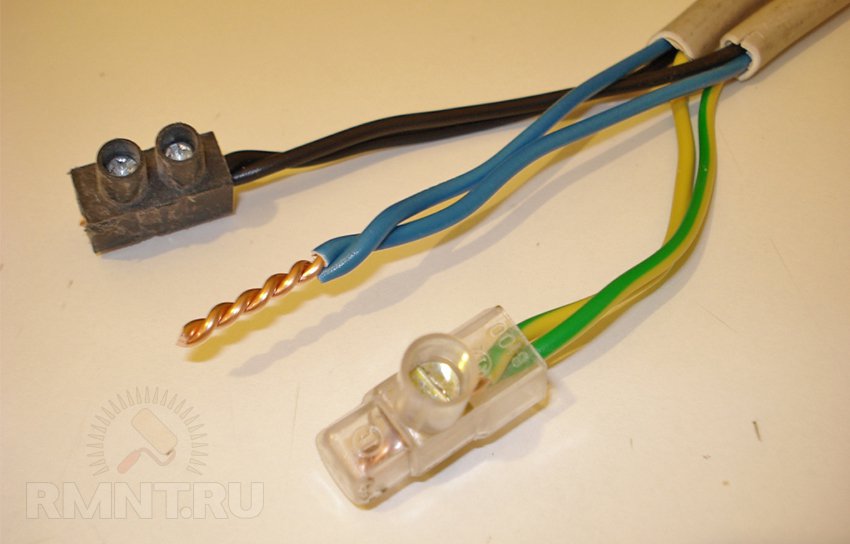

Примечание. Каждый электрик знает, что провода при устройстве разводки необходимо пропаивать, но на практике это делают далековато не всегда. Контактные клеммы не решают препядствия — «похудевший» провод может выйти из неё.

Случайное нарушение магистрали. Имеется в виду сверление стенок и стяжки «наобум», без проверки кабелеискателем. Только крепкая защита убережёт провод от прорыва буром.

Лишний нагрев провода. Стенки и стяжки стараются делать из материалов с низкой теплопроводимостью, но никто из них не сравнится в термоизоляции с самим воздухом*. Подогретый провод передаёт тепло твёрдому материалу, который тоже начинает греться — это приводит к досрочному износу проводов. Если это длится довольно длительно, провод плавится под лишней температурой и происходит куцее замыкание.

* Все теплоизоляторы — это сформированные воздушные ячейки.

В отличие от укрытого монтажа незащищённого кабеля, укладка его в полую гильзу даёт возможность восполнить нагрев за счёт припаса воздуха.

Самые пользующиеся популярностью методы защиты трассы

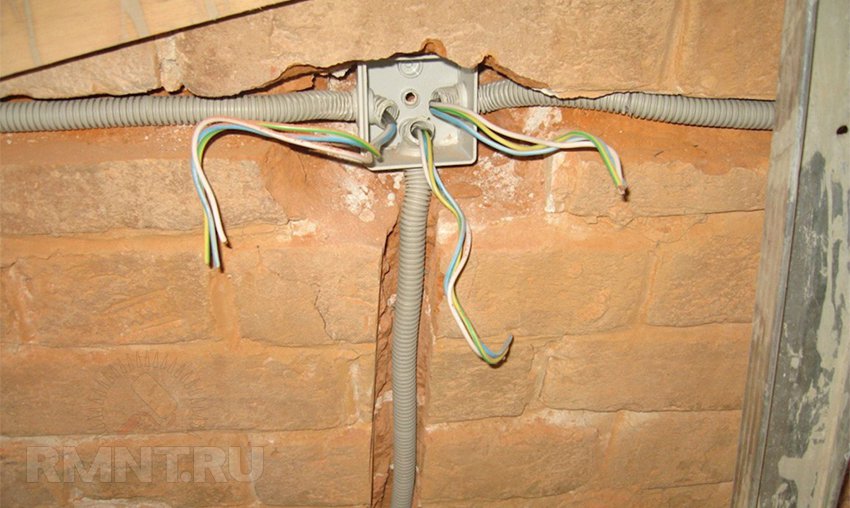

Гофрированная труба (гофротруба, гофра)

Представляет собой гибкую пластиковую тонкостенную трубку сечением от 16 до 63 мм. Более универсальный и распространённый метод защиты кабеля. Поставляется в бухтах 5–500 м и имеет заложенную вовнутрь протяжную проволоку. Дабы поместить провод либо группу проводов в гофру, довольно закрепить провод с 1-го конца проволоки и вытянуть её из гофры — провод протянется за ней.

Кабель в гофру помещают перед монтажом. Она подходит для любого типа проводки, но практика показала, что удобнее всего её использовать с гибкими проводами — слаботочными, витыми до 2,5 мм2, телефонными, цельными до 1,5 мм2.

* Относится к категориям низкой и средней цены. Дорогая гофра полностью высокопрочна, негорючая, есть и морозоустойчивые модели.

В целом гофра удовлетворяет все потребности к защите бытовой проводки — её можно бетонировать, закладывать в каркасные стенки либо пускать снаружи заместо кабель-канала.

Таблица. Ориентировочные цены на тонкостенную гофру русского производства

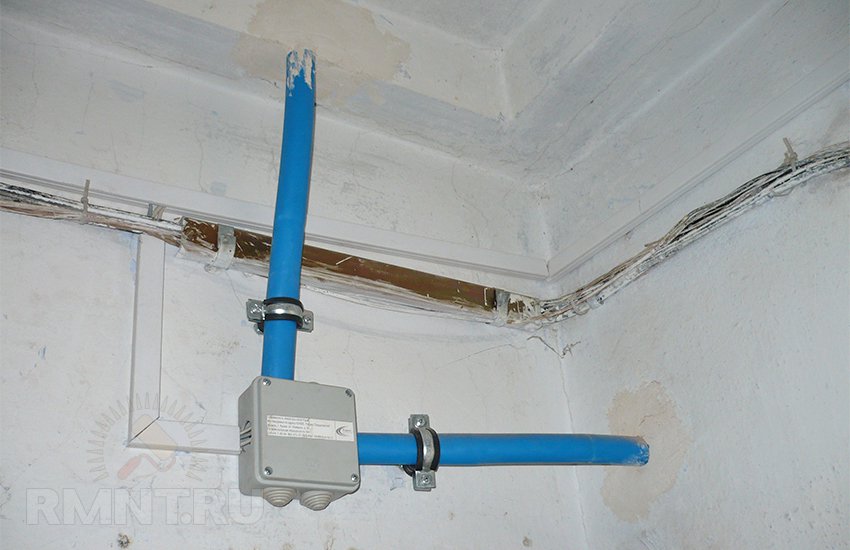

Пластмассовая труба

Это рядовая гладкостенная техно труба из целофана. Толщина стены от 1 до 3,5 мм, поперечник от 16 до 50 мм. Спектр провода: витой — любого сечения и формы, монолит — до 20 мм2.

В качестве канала можно применить всякую техно трубу — водопроводную, канализационную либо водосточную. Но укладка её в штробу может быть очень трудоёмка. Если поперечник очень велик, разбейте группу проводов на две более тонкие части.

Область использования — любые объекты, которым подходят технические характеристики трубы, не имеющие пожарной, взрывной либо тепловой угрозы.

Таблица. Цены на пластиковую трубу

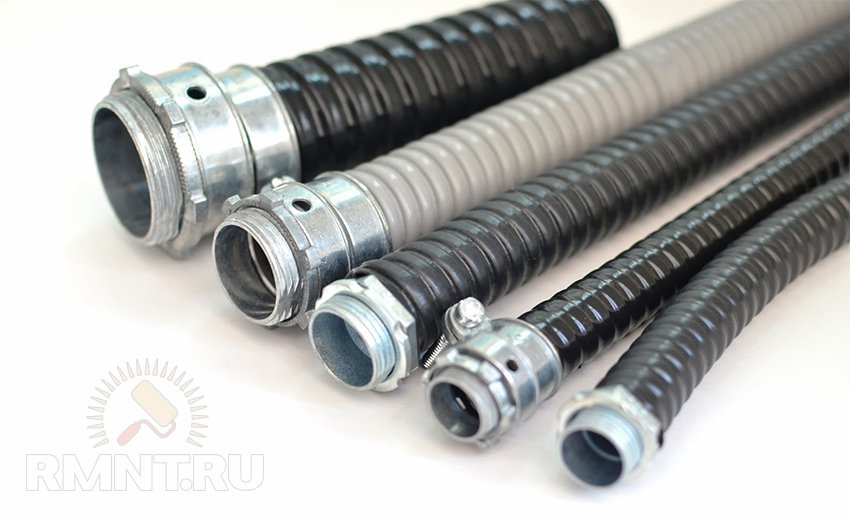

Бронерукав железный

Представляет собой гибкий железный шланг, время от времени с пластмассовой трубкой снутри. Предназначен для предотвращения физического повреждения трассы, но может делать и герметизирующие функции. Поперечник — от 12 до 26 мм.

* Есть продукт в противокоррозийном выполнении, но он стоит на порядок дороже.

Бронерукав (металлорукав) используют в местах пожарной либо тепловой угрозы, на транспорте. В пригородном домостроении его рекомендовано использовать при прокладке сокрытой проводки в стенках из цельнодеревянного материала (брус, бревно).

Таблица. Цены на бронерукав

В описаниях не напрасно упоминается плотность. Это одно из основных требований к магистралям, проложенным в защите. В герметичной воздушной системе при перегреве не появляется возгорания, т. к. нет доступа кислорода для горения. Учтите данный факт при монтаже проводки.

Защита кабеля.

Защита кабеля от коррозии может обеспечиваться в 2-ух направлениях: можно создавать конструкцию кабеля, которая препятствует появлению коррозии, канализировать кабель в критериях, локализирующих процессы коррозии и защита с помощью специальной аппаратуры. Оба направления защиты могут дополнять друг дружку.

Для расчёта сопротивления проводника вы сможете пользоваться калькулятором расчета сопротивления проводника.

Пассивная защита кабеля от коррозии.

Возможная диаграмма зоны жд транспорта, который был электрифицирован неизменным током. а — показывает потенциальную диаграмму "рельсы — земля", б — потенциальную диаграмму "кабель — земля", А — анодную зону, К — катодную зону.

При эксплуатации в составляющих кабеля имеют место необратимые процессы старения и коррозии, которые в состоянии привести к снижению нужных свойств, таких как способность изоляции. Конструкция кабеля, в какой в качестве защиты кабеля от коррозии предусмотрены особенные покровы, показаны на рис. 2. Защитные покровы состоят из подушек и внешнего покрова. Подушки производятся из волокнистогго материала (обычно ПВХ), который накладывается слоями поверх кабельной оболочки. Подушка защищает оболочку от коррозии химического и хим вида, при всем этом предохраняя её от повреждения бронёй. Внешний покров, сделанный также из волокнистых материалов и накладываемый поверх брони, предназначается для защиты оболочки и брони от коррозионных процессов и повреждений механического рода.

Пассивная защита кабеля от коррозии условно содержит в себе воспрещение загрязнения разными отбросами трасс кабельных линий, подмену грунта в траншеях землёй, нейтральную по отношению к коррозии свинцовую либо дюралевую оболочку, изменение трассы табельной полосы, прокладку кабелей на местности сооружений (туннелей, коллекторов, каналов, блоков и не только лишь).

Активная защита кабеля от коррозии.

Хоть какой вид химической коррозии обычно появляется при положительном потенциале сооружения. Главным принципом электрозащиты является обеспечение отрицательного потенциала кабеля по отношению к земле. Отрицательный потенциал кабеля гарантирует прекращение выхода тока и, соответственно, коррозию металла кабеля.

На практике электрическая защита (иногда именуется катодной поляризацией) может быть осуществлена с помощью электрического дренажа (защищает кабель от блуждающих токов). Кроме этого используются наружные источники тока либо т.н. катодная защита кабеля (от химической коррозии, провоцируемой почвой), анодных гальванических электродов (протекторная защита), которые помогают защитить кабель от почвенной химической коррозии.

В ряде всевозможных случаев целесообразным считается использование всех средств защиты в комплексе.

Электрический мелкие камешки.

Найхудшим участком возникновения катодной зоны на кабеле является участок сближения с элементами рельсовой сети электрифицированного транспорта, такими как рельсы. В таких случаях земной потенциал часто оказывается ниже, чем кабельный потенциал либо напротив — кабельный потенциал по отношению к земле обладает наибольшим значением (рис. 3, а).

Выше показан принцип, по которому действует электрическая дренажная защита.

а — возможная диаграмма "кабель — земля" до того, как была включена защита. б — возможная диаграмма "кабель — земля" после активации защиты. 1 — отсасывающий пункт, 2 — отсасывающий кабель, 3 — кабель, 4 — устройство дренажа. А — анодная зона, К — катодная зона.

Сущность электрического дренирования состоит в том, что кабель при соединении с элементами сети рельс, начинает получать отрицательный потенциал по отношению к земле, другими словами перебегает в катодное состояние (рис. 3, б). Коррозионный процесс не наблюдается, а блуждающий ток из кабеля средством дренирующего устройства ворачивается к источнику, создавшему этот ток. На практике применяются дренажные устройства прямого, поляризованного, усиленного и автоматического типа.

Благодаря электрическому дренажу обеспечивается защита кабеля от почвенной химической коррозии.

Катодная защита кабеля.

Основной элемент катодной установки — это источник неизменного тока. Источник с отрицательным полюсом подключается к кабелю, а положительный — к анодному заземлителю.

Ток, который протекает от анодного заземлителя к кабелю, создаёт снутри земли электрическое поле, которое обуславливает наименьший потенциал сооружения, по этому прекращаются анодные коррозионные процессы. На практике используются катодные установки обычного и автоматического выполнения. Катодная защита применяется, дабы защита кабеля действовала в зонах электрифицированных тс.

Протекторная защита кабеля.

Данный вид защиты представляет собой разновидность катодной защиты, где отсутствует наружный подающий ток источник. Катодная поляризация в случае с катодной защитой достигается через соединение кабеля с минусом наружного источника тока, в случае с протекторной защитой — через соединение кабеля с электродом, которые обладае сравнимо пониженным химическим потенциалом.

Протекторная установка является гальваническим элементом. где протектор играет роль анода, катод — это защищаемый кабель, а электролит — окружающая почва. Утрата железных соединений в протекторе под воздействием коррозионных процессов не превосходит уровень утраты металла незащищённого кабеля. Протектор является электродом, сделанным из магниевого сплава. Обычно, зона протекторной защиты вдоль кабеля ограничивается несколькими десятками метров.

В дальнейшем вся аппаратура электрической защиты кабеля от коррозии подземных сооружений будет унифицирована.

Защита кабеля от коррозии.

Для открытой прокладки кабеля применяются кабельные конструкции (стойки и полки), лотки, а в случаях сокрытой прокладки кабелей по трубам применяются крепёжные изделия разных видов. Для защиты данных изделий от воздействия коррозии применяются лакокрасочное противокоррозионное покрытие. Защитное покрытие наносится на шаге производства на заводе, а конкретно перед процедурой монтажа на монтажно-заготовительных участках происходит повторное окрашивание. Также рекомендуется окрашивание в качестве профилактики борьбы с коррозией.

Самым прогрессивным способом защиты кабелей от коррозии является оцинковка. Кроме прямой защиты конструкций, противокоррозионные мероприятия проводятся и в строительной части кабельных сооружений.
