Одна из самых распространенных задач «квартирного» электрика — установка одного или нескольких осветительных приборов. Обычно это не вызывает никаких проблем, так как подключить выключатель очень просто. Однако часто бывает необходимо, чтобы лампочку можно было включать из нескольких мест, например, из двух, больше — меньше. В этой статье мы проанализируем решения по управлению освещением, в которых используется несколько выключателей.
Управление освещением из двух мест
Такие задачи часто встречаются в частных домах, на площадках перед этажом, например, возле входных дверей и небольших ворот, при въезде во двор, а также в домах с несколькими этажами, чтобы можно было включить свет с любого этажа и безопасно спуститься по лестнице.
Основная проблема заключается в том, что если вы установите два обычных выключателя на одном светильнике, то независимо от того, как вы их подключите, либо они оба должны быть включены, либо оба должны быть выключены. Поэтому невозможно полностью управлять освещением из нескольких мест с помощью этого решения.
Для решения этой проблемы используется проходная схема переключения. Такое устройство правильнее называть переключателем. Давайте рассмотрим схему и характеристики проходного выключателя.
Здесь мы видим, что внутренняя схема переключателя отличается от схемы обычного переключателя. В стандартной версии контакты либо замыкаются, либо не замыкаются, тогда как здесь подвижные контакты либо замыкают один провод, либо другой, поэтому я называю это переключателем.
Если вы еще не поняли, как работает эта схема, давайте посмотрим на ее состояние:
- 1. на обоих выключателях ключ нажимается в положение «вверх» — лампочка включается и ток течет через провод «вверх» (если смотреть на приведенную схему).
- 2. первый выключатель находится в положении «вниз», а второй — в положении «вверх» (или наоборот) — ток по цепи не течет, и свет не загорается.
- 3. оба выключателя находятся в положении «вниз» — ток течет через провод «вниз» и свет горит.
Схема очень проста в сборке.
- 1. нулевая точка светильника подключается непосредственно от распределительной коробки или каким-либо другим способом в зависимости от ситуации.
- 2. трехжильный кабель протягивается к выключателю, ближайшему к источнику питания (допустим, к сети 220 В). Первый сердечник соединен с фазой выключателя и подвижным контактом в середине. Ниже приведены клеммы и электрическая схема автоматического выключателя.
- 3. Подключите оставшиеся две жилы к паре выходных неподвижных контактов и ко второму выключателю.
- 4. Снимите фазу со среднего подвижного контакта второго выключателя и подключите его к светильнику.
Проходной выключатель отличается от обычного выключателя наличием переключающего контакта, поэтому он имеет три клеммы для подключения вместо двух. Они также доступны в виде одинарных, двойных и тройных переключателей. Затем схема просто воспроизводится в зависимости от количества кнопок и групп света, как показано на схеме ниже.
Интересно: Если у вас есть возможность выполнить подключение фазы к нулю от другой клеммной колодки к каждому выключателю с минимальным количеством кабелей, вы можете — используя альтернативный вариант этой схемы. Отличается тем, что лампочка подключена к съемному контакту, а фаза и нейтраль подключены к фиксированному контакту и являются зеркальными.
Как установить?
Чтобы облегчить монтаж, нужно заранее представить, как проложить кабель, что ближе к первому выключателю и что ближе ко второму — распределительная коробка с входящей фазой или светильник, а возможно, и то, и другое ……. Однако в большинстве случаев вам потребуется простой трехжильный провод или кабель, в зависимости от условий использования и монтажа, и все будет в порядке.
- VVG 3×1.5.
- PVS 3×0.75… .3×1.5.
- PVSR 3×0.75… .3×1.5.
- Или зарубежный эквивалент кросс-секции NYM.

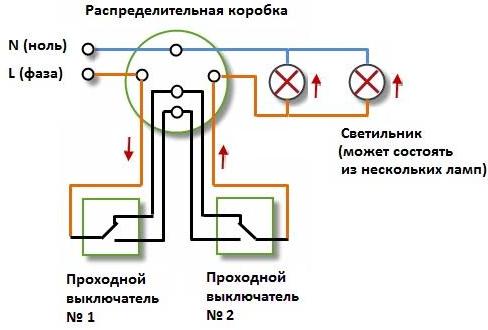

Вы можете использовать жилы этих проводов по отдельности или приобрести одножильные провода марки ПВ с соответствующим классом стойкости, например, ПВ-1 для жесткой моноблочной версии. В этом случае вероятность ошибки меньше, особенно если вы выбираете сердечники разного цвета. На рисунке ниже более наглядно показан один из вариантов установки.
Контроль из трех и более мест
Если вы хотите включить свет из трех или более мест, необходимо использовать перекрестный выключатель, который иногда называют промежуточным. Принципиальная схема показана ниже.
Для непосвященных трехместная схема управления светом может показаться пугающей, но давайте разберемся, что к чему. Перекрестный переключатель — это то же самое, что и трехходовой переключатель, за исключением того, что два набора контактов переключаются с одной клавиши одновременно. Единственное различие заключается в том, что кроссоверный переключатель имеет четыре клеммы для подключения, в то время как маршрутизируемый переключатель имеет три.
Зачем использовать переключатель кроссовера? Поскольку в двухпозиционной схеме управления освещением перекрестный выключатель соединен с двумя проводами, таким образом выборочно подключаются необходимые провода питания ламп. Здесь также необходимо переключать пары проводов между собой, для чего используется перекрестный переключатель.
Логика схемы проста и понятна, только для краткости обозначим переключатели как A, B и C, слева направо в соответствии со схемой.
1. все три переключателя находятся в положении «вверх» — ток течет по красному проводу и свет загорается.
2. переключатель «А» находится в положении «вниз», остальные — в положении «вверх». Тогда фаза находится на синем проводе, а лампа подключена к красному проводу — ток не течет. Если переключить выключатель «B» в положение «вниз», то свет загорится, когда ток потечет по красной линии на схеме, если переключить «C», то произойдет то же самое, только ток потечет по синей линии на схеме.
То же самое справедливо и для других позиций.
Собрать трехпозиционную схему очень просто. Подключите фазу к среднему контакту одного из крайних проходных выключателей, а от второго проходного выключателя в его средний контакт подключите провода к лампе.
От первого фидера, в любом порядке и на любой клемме, подключите к кроссоверу, а от его второй пары клемм две жилы к другому фидеру. Приведенная ниже диаграмма более наглядно иллюстрирует эту связь.
Дальнейшее увеличение количества выключателей, управляющих светом, происходит просто по принципу добавления перекрестных выключателей в разрыв. Ниже показана схема управления освещением из четырех мест.
Та же диаграмма, но уже используется для управления из 5 мест.
Подведение итогов.
Приведенные выше решения для управления освещением из нескольких мест довольно просты, но у них есть один недостаток — они могут легко запутаться в проводах, а также потребляют много провода. Это может быть экономически нецелесообразно, учитывая стоимость внешней проводки, и, возможно, проще установить несколько светильников вдоль вашего маршрута. Однако есть более простой способ — импульсные реле для управления освещением, и мы подробно описываем их в этой статье: Импульсные реле и их применение
