Wago клеммы на 2 провода

Скрутка и пайка очень надежный метод соединения проводов, но такие способы не всегда комфортны. При выполнении электромонтажа многие предпочитают использовать зажимы Wago. Они стремительно соединяют провода и позволяют проводить их неоднократную разборку с последующим повторным подключением. Клеммники данного типа выпускаются в нескольких сериях.

Серия 222 – только медь!

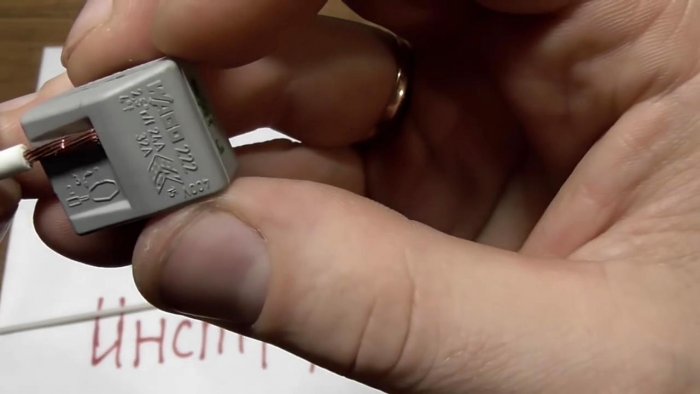

Это многоразовые зажимы с рычагом. Они бывают на 2, 3 и 5 гнезд. На их корпусе имеется технологическое отверстие под контрольные приборы (токоискатель, мультиметр). Серия создана для жестких и гибких проводов с сечением жил от 0,08 до 2,5 кв.мм. Также зажим подходит для очень гибких проводов с тонкопроволочной жилой до 4 кв. мм, имеющих класс гибкости 5 и 6.

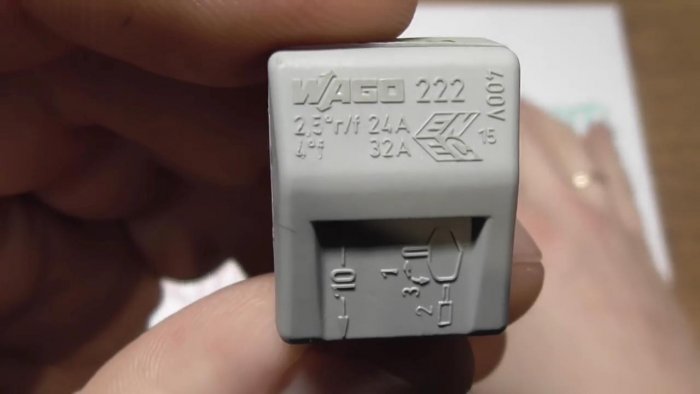

Wago 222 предусмотрены только для применения с медными проводами. На корпусе клеммника имеются надписи с информацией о токах нагрузки. По краям указаны данные по эталонам Япония и США, где в сети подается напряжение 110В. Для европейских государств и Рф информация о токах указывается снизу. На корпусе зажимов выбито, что они могут применяться на проводах с сечением до 2,5 кв. мм с током нагрузки до 24А. При использовании очень гибких проводов 4 кв. мм допускается ток 32А.

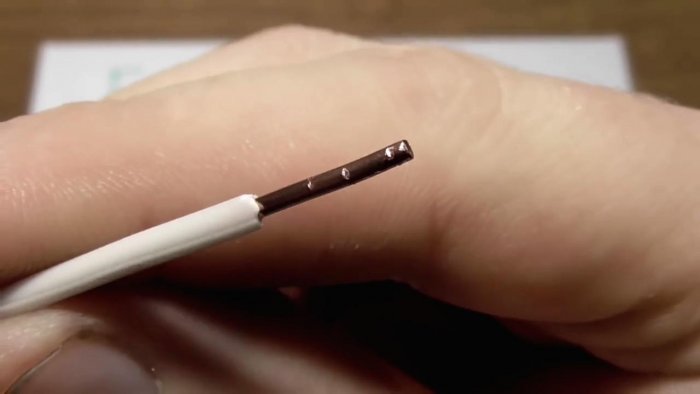

Принципиальным условием электромонтажа является введение в корпус зажима прямой жилы без извивов и следов окиси. Она должна быть зачищена от изоляции на фиксированную длину 10 мм, что указывается на оборотной стороне клеммника.

При отсутствии стриппера зачистку можно выполнить вручную и проконтролировать ее длину приложив конец провода к специальной метке на оборотной стороне зажима, которая есть на хоть какой серии. Если зачистить очень кратко, то изоляция попадет в зажим и контакта не будет.

Если перестараться с длиной, то незапятнанная жила будет выступать из клеммника, что угрожает поражением током.

Серия 221 – для меди!

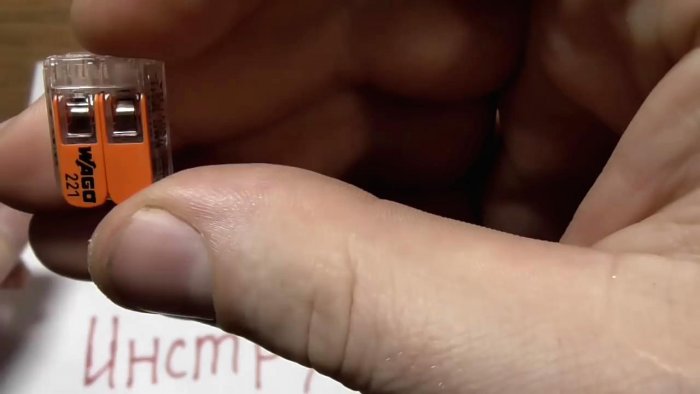

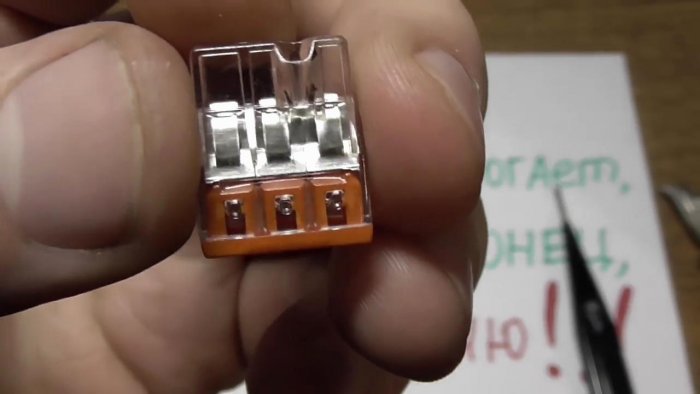

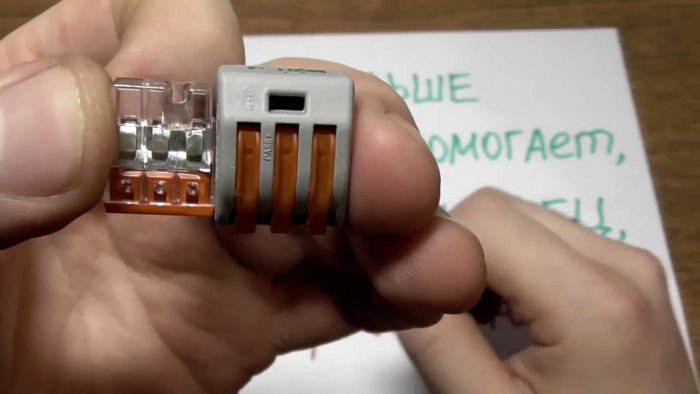

Отличительным свойством рычажных клеммников Wago серии 221 является наличие 2-ух технологических гнезд для измерения характеристик напряжения. Такие колодки имеют прозрачный корпус, что позволяет зрительно держать под контролем процесс зажима жил.

Wago 221 значительно более компактно серии 222. Они позволяют производить установка проводов сечением от 0,2 до 4 кв.мм. Допустимый ток нагрузки до 32А вне зависимости от типа проводов. Серия предназначена только для медных жил.

Серия 2273 – медь и алюминий!

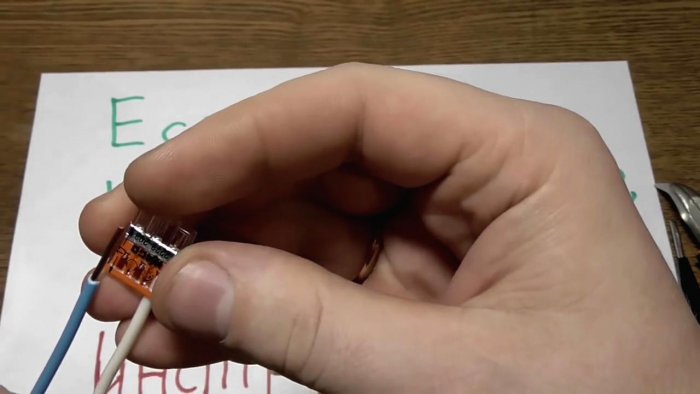

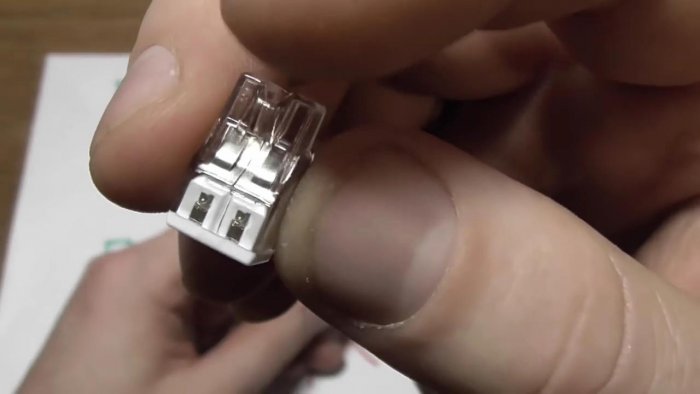

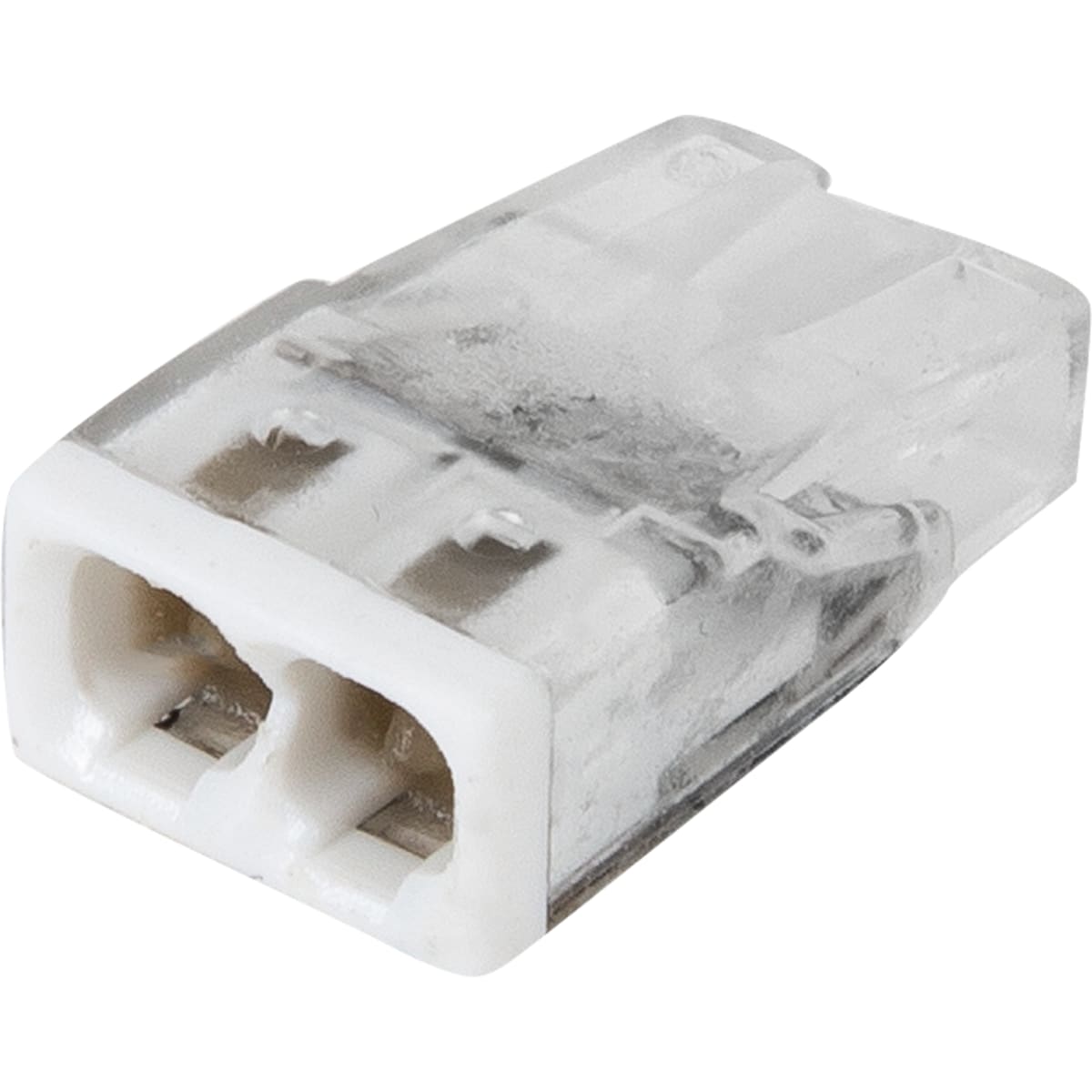

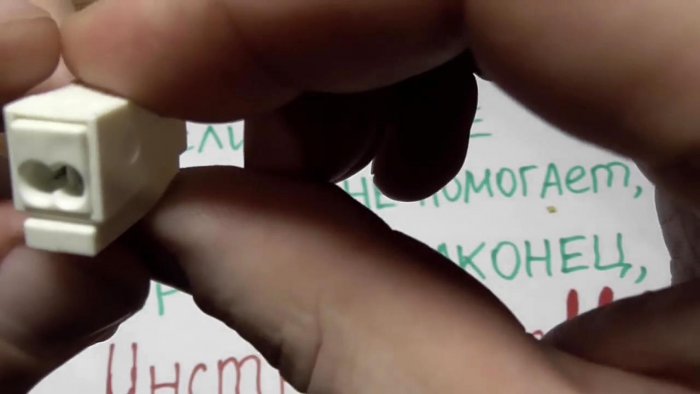

Данная серия также вооружена прозрачным корпусом для зрительного контроля зажима. В ней имеется гнездо для индикаторных устройств. Она может применяться для соединения только цельных проводов сечением от 0,5 до 2,5 кв. мм, так как не оснащается рычагом, потому для фиксации жилу необходимо вталкивать. Серия прежде всего создана для медных жил. Для подключения дюралевых проводов она выпускается в варианте со специальной пастой снутри клеммника, которая препятствует окислению металла. Зажимы 2273 созданы для соединения проводов в распределительной коробке. Еще вариантом их использования является наращивание обломанного дюралевого провода в подрозетнике. Допустимый ток нагрузки у схожих зажимов при сечении проводов до 2,5 кв. мм составляет до 24А. При применении модификации зажимов с пастой для дюралевых жил ток нагрузки составляет до 16А.

Серия 2273 также имеет метки на задней части корпуса для контроля длины зачистки провода. Основным условием применения варианта с пастой для подключения дюралевых проводов является надобность в чистки поверхности жил от окиси до блестящего металла.

Принцип воплощения зажима в этой серии просит, дабы после закрепления провода укладывались в монтажную коробку с загибом на некотором отступлении от клеммника. Если будет сотворено механическое напряжение, то под нагрузкой жилы могут выскакивать.

Серия 224 – для меди и алюминий!

Серия отличается от прошлых тем, что имеет условный вход на 2 жилы и один выход. С его помощью осуществляется подключение к цельному проводу с сечением 1-2,5 кв. мм. На выходе вероятна фиксация жестких и гибких проводов сечением 0,5-2,5 кв. мм.

Серия 224 предназначена специально для подключения осветительных приборов. Зажимы фиксируются на основном проводе с цельной жилой, и позволяют присоединяться гибкими проводами, которые идут конкретно на осветительное оборудование. Серия предугадывает вариант выполнения с пастой для дюралевых жил. Наличие 2-ух входов на зажиме позволяют производить установка осветительного оборудования под шлейф, что может потребоваться при разводке точечных осветительных приборов. Также существует вариант использования зажимов серии 224 для временного подключения удлинителя к проводу без установки розетки, что животрепещуще при проведении строй и ремонтных работ в помещениях с незаконченным электромонтажом.

Соблюдение всех тонкостей электромонтажа с выбором правильного зажима Wago гарантирует надежное подключение без риска перегрева клеммника либо пропажей контакта. Зажимы Wago не ограничиваются только серией 222, которую нередко используют полностью во всех случаях, в том числе и вместе с дюралевыми жилами. При выполнении электромонтажа, необходимо вначале подсчитать – какие будут производиться соединения, и избрать для них подходящие по типу зажимы. Это даст гарантию безопасности и надежности.

Скрутки, клеммники и WAGO

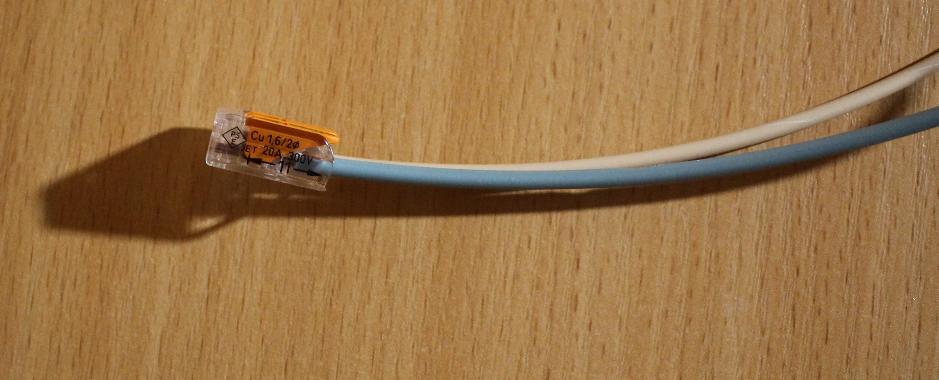

Сечение 2,5 кв.мм выбрано, так как, исходя из надписей на корпусе WAGO, это единственное сечение поддерживаемое клеммой.

1,5 кв.мм — очень узкий — поперечник 1,4 мм. 4 кв.мм — очень толстый — 2,3 мм. Такое ограничение дополнительно разочаровывает тем, что согласно таблице 1.3.4 ПУЭ, наибольший ток для двужильного 2,5 кв.мм — 25 А, а клемма лишь на 20 А.

С дюралевым проводом появилась неувязка. Имеющаяся проволока сечением 6,1 кв.мм, не является эквивалентом меди 2,5 кв.мм по токовой нагрузке (таблицы 1.3.4 и 1.3.5 ПУЭ), что делает неосуществимым прямое сопоставление. По этой причине результаты измерений не включены в итоговую таблицу. Но не жутко. В любом случае, целью опыта была проверка медных соединений, а дюралевые скрутки добавлены в качестве шок-контента.

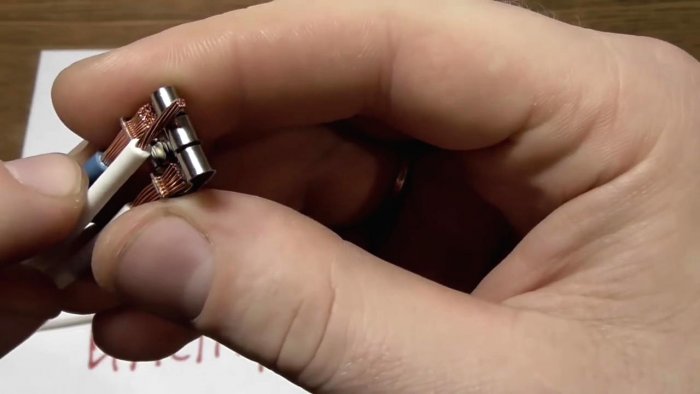

Клеммники ТВ применяются 2-мя методами: сквозным — провода зажаты с различных сторон и совместным — оба провода под одной шайбой, но без конкретного контакта.

Сопротивление

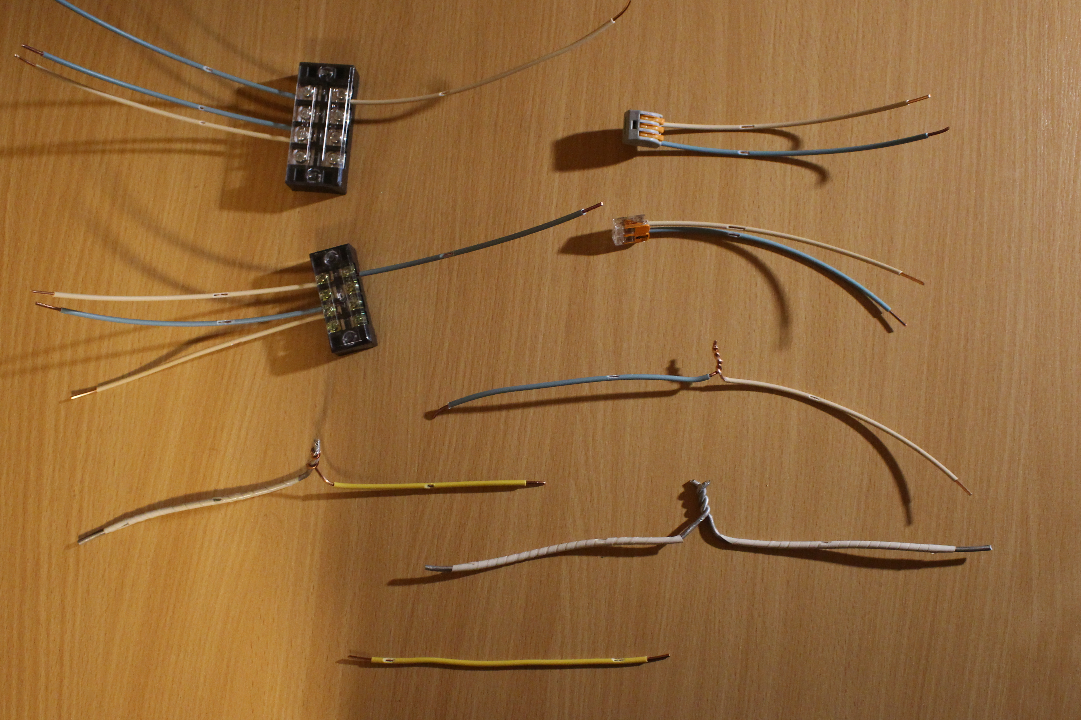

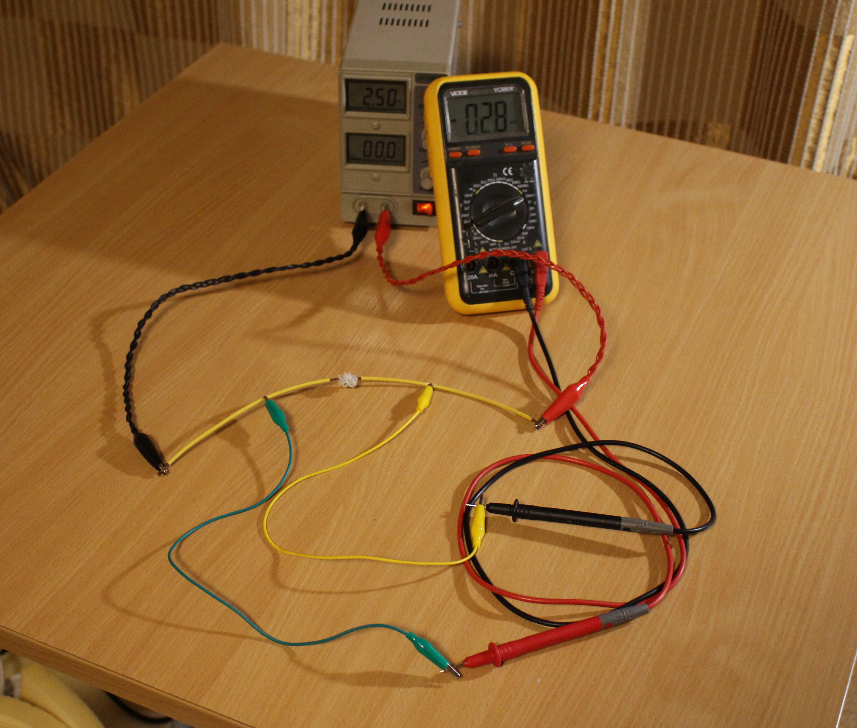

Проще всего охарактеризовать качество электрического соединения его переходным сопротивлением. Для определения оного была собрана такая «установка»:

Тут виден, недостающий на первом фото, «полиэтиленовый» клеммник.

Сопротивление соединения определяется путём пропускания тока 2,5 А и измерения падения напряжения. Для подключения вольтметра на расстоянии 5 см от входов проводов в клеммники изготовлены надрезы в изоляции. Дальше в согласовании с законом Ома R=U/2,5.

Для сопоставления выполнено измерение сопротивления целого провода длиной 12 см (между точками подключения вольтметра).

Нагрев

Для проверки поведения соединений в практических критериях, было измерено превышение температуры над окружающей средой после трёхчасового пребывания под током 15,5 А. Измерение проводилось термопарой прижатой к жиле провода в точке входа в клеммник. Так как у WAGO изоляция провода вставляется в особые углубления — измерение проводилось снутри корпуса. Скрутка, для правдоподобности, была обмотана синей изолентой — измерение температуры проводилось под изолентой.

«Полиэтиленовый» клеммник появился после разборки установки и в опыт тоже не попал.

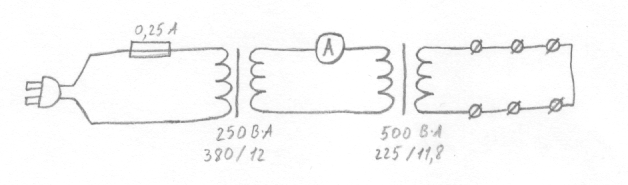

Если пристально поглядеть, то можно узреть, что вся схема — одно куцее замыкание, включенное в розетку. Но низкое выходное напряжение (0,4 В) и паразитное сопротивление обмоток трансформаторов ограничивают ток до величин наименее номинальных.

Практическая реализация схемы:

Направьте внимание на кучку подгоревших предохранителей.

Результаты

Разница температур находится на границе разрешения указателя температуры (1º) и не много находится в зависимости от сопротивления контактов. Последнее свидетельствует о том, что греются в главном провода, а не места контактов. Похоже, что крупногабаритные клеммники (и скрутки) охлаждают место контакта.

При токе 15 А, значимой различия между методами соединения нет.

Все экземпляры помещены на хранение в цветочный горшок (без земли) на балконе, где бывает не только лишь сыровато, но и влажно, дневной перепад температур около 30º, а годичный — 70º. Если через год не забуду, то исследую вопрос ослабления контакта с течением времени.

Дополнение: Маркировка сечений WAGO

При ближнем рассмотрении было найдено, что утверждение о поддержке только сечения 2,5 кв.мм не правильно.

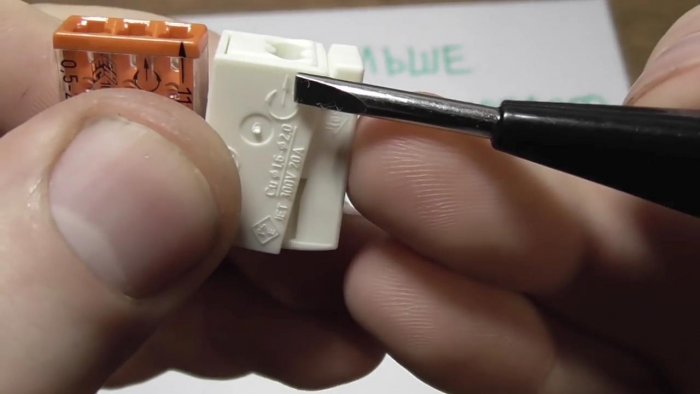

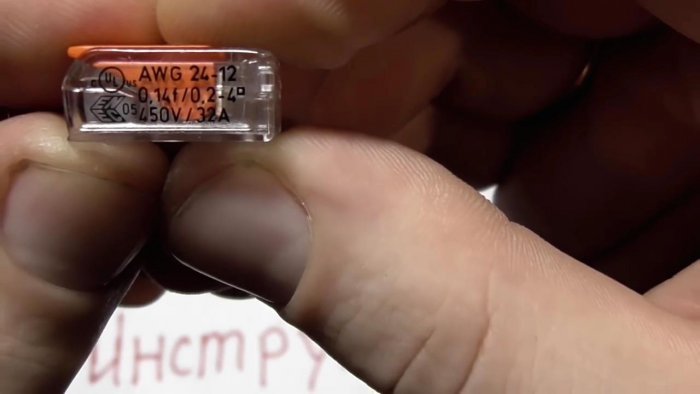

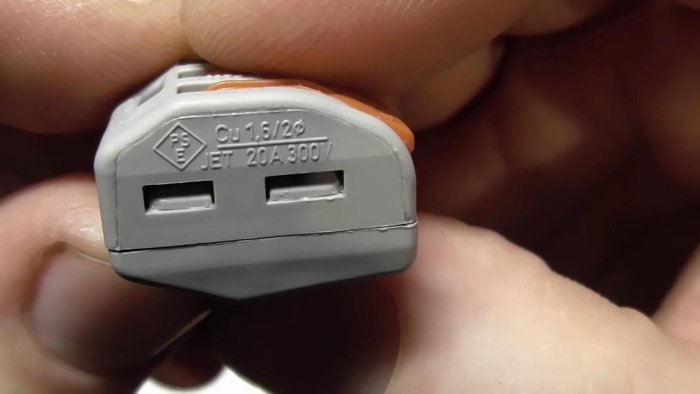

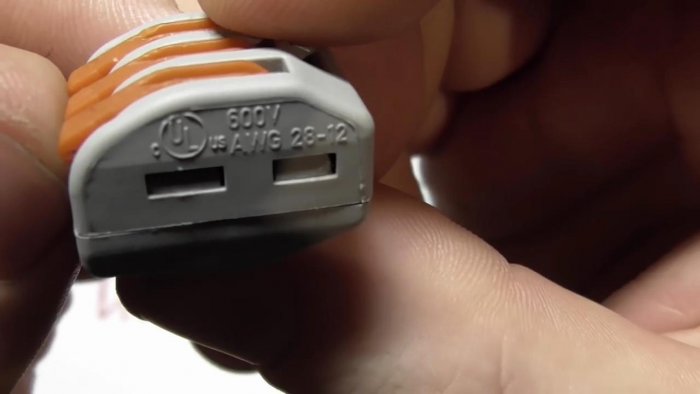

С учётом некоторых противоречий между надписями на корпусе ( «Cu 1.6/2⌀ 24-12AWG») и информацией на веб-сайте , поддерживаемый спектр составляет 0,2..2,5 (4?) кв.мм.

Дополнение: Маркировка токов WAGO

Обозначено два тока: 20 А по UL 1059 и 32 А по IEC 60664-1.

UL 1059 — эталон на клеммники. Описана методика проверки на нагрев, позволяющая найти номинальный ток.
IEC (ГОСТ Р) 60664-1 — эталон на изоляцию — не содержит указаний по определению номинального тока.

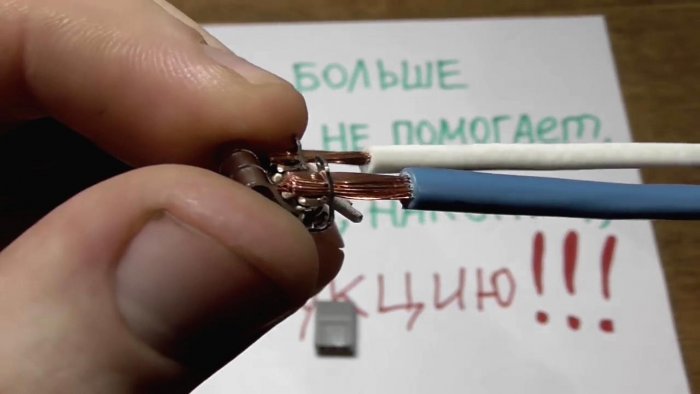

Дополнение: Пайка

Провода спаяны в протяжении 25 мм. Без скрутки. Без конкретного медного контакта.
