Высота розеток в производственных помещениях

При строительстве нового жилища либо проведения полгого ремонта у вас на дому либо квартире, обычно, встает вопрос о необходимости проведения огромного количества электромонтажных работ. Это и ввод полосы электропитания, создание контура заземления и выравнивание потенциалов, установка распределительного щита и установка устройства учета употребления энергии, прокладка электрических сетей снутри дома и установка распределительных коробок, а так же подключение и установка осветительных устройств, и, в конце концов, установка установочного электрического оборудования — розеток и выключателей.

По сути, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы главные способности строй и электромонтажных работ, то полностью сможете, к примеру, установить розетки и выключатели без помощи других. И вот здесь, кроме базисных познаний по строительству и электромонтажу, Для вас нужны познания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие размещение и подключение электротехнических устройств снутри помещений (ПУЭ) и неофициальные советы. Сходу оговоримся, что единых четких эталонов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрического оборудования и ориентированы на соблюдение противопожарной и электрической безопасности.

На сегодня, многие пользуются так именуемыми "европейскими эталонами". Хотя это не совершенно эталоны, а, быстрее, европейские традиции по установке. Носят, они, неофициальный рекомендательный нрав, при всем этом, не выходя за рамки требований ПУЭ.

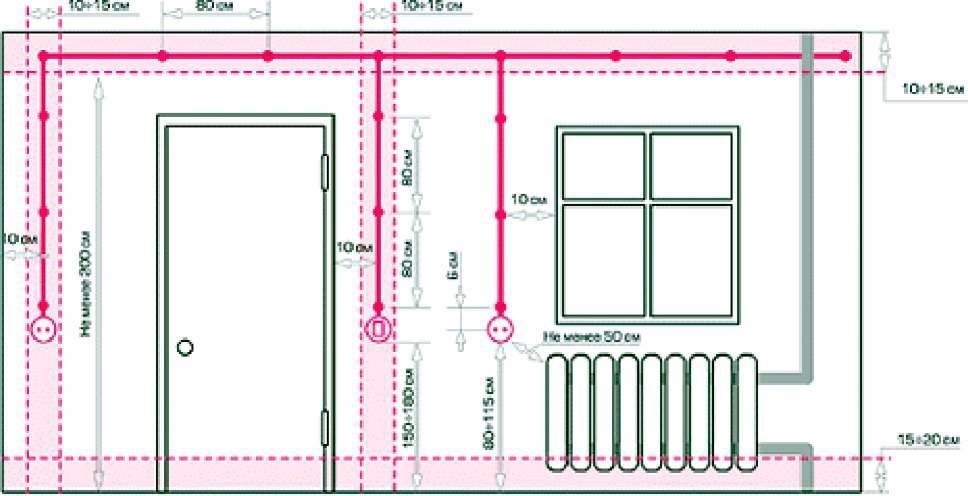

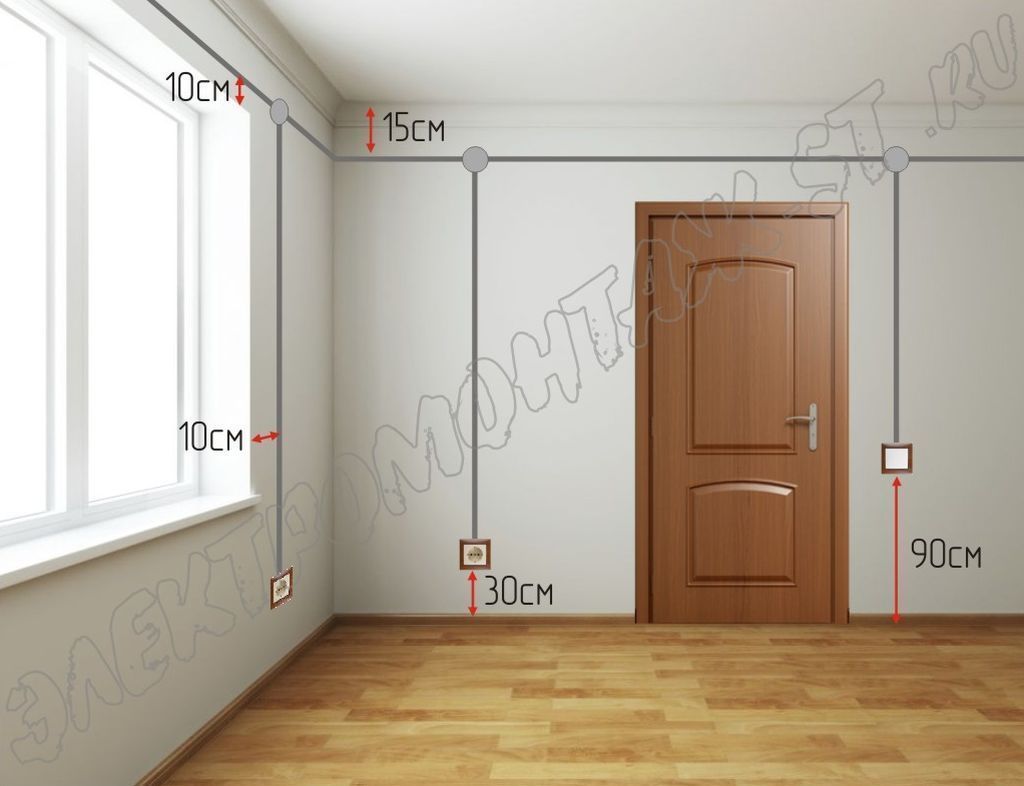

Размещение розеток и выключателей в комнатах

Советы по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки инсталлируются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же вероятна установка особенных типов розеток в особых плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть детки, лучше устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит деток от удара электрическим током.

Выключатели инсталлируются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без заморочек включить либо выключить свет свободно опущенной вниз рукою.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при всем этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м 2 площади.

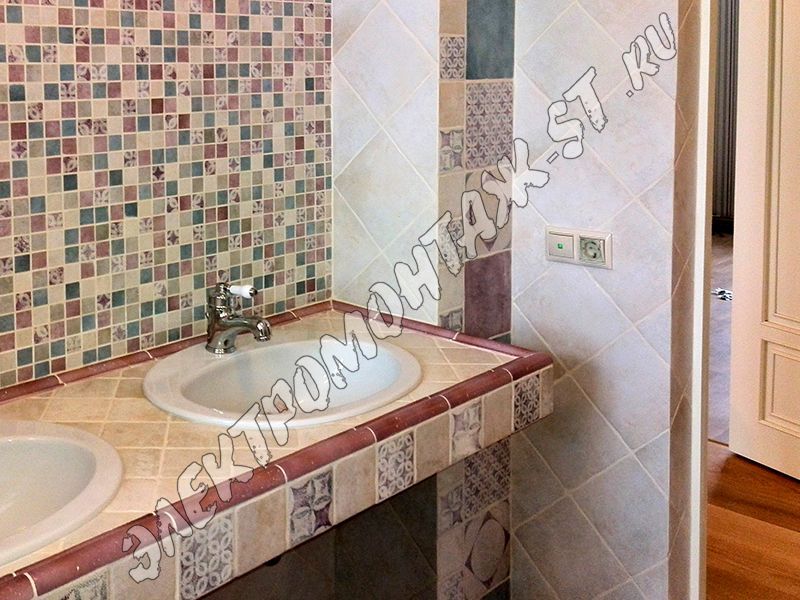

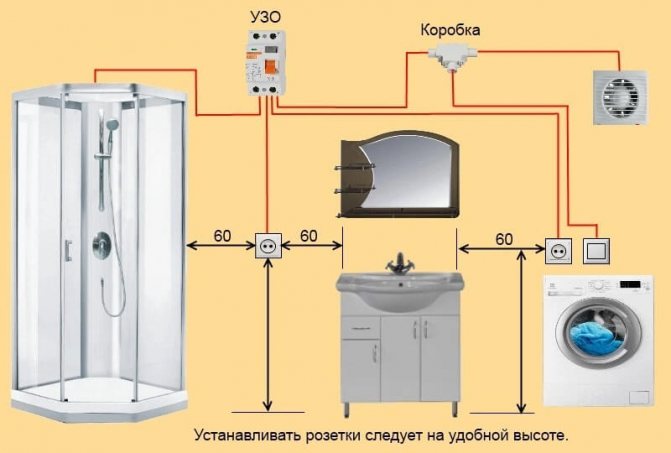

Размещение розеток и выключателей в ванной комнате

В ванной комнате вероятна установка только особых розеток, для мокроватых помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны либо двери душевой кабины. Для удобства использования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других устройств, идеальнее всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки конкретно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Но, если Вы все-же приняли решение поставить выключатель в ванной, то устанавливать его нужно, согласно ПУЭ, на расстоянии более 0.6 м от дверного проема душевой кабины. Так как электричество во увлажненной среде более небезопасно, идеальнее всего устанавливать выключатели на наружной стенке ванной комнаты.

Размещение розеток и выключателей на кухне

Современная кухня — особенное помещение. Кроме довольно большой влажности, она представляет собой предельную концентрацию различной домашней техники, которая, обычно, применяется сразу. А это значительно наращивает суммарную нагрузку на полосы электропитания. Потому на кухне нужно устанавливать еще большее количество розеток, чем в комнате. Так же будет не излишним предугадать отдельные выключатели, к примеру, для дополнительного освещения рабочего места над разделочным столом, мойкой либо плитой.

Высота установленных розеток на кухне зависит только от удобства использования, наибольшей безопасности и защищенности от воды. Вариантов размещения розеток и выключателей нескончаемое огромное количество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне домашней техники. План прокладки проводки и размещения домашней техники на кухне всегда составляется персонально, и непременно учитывает общие требования по электробезопасности.

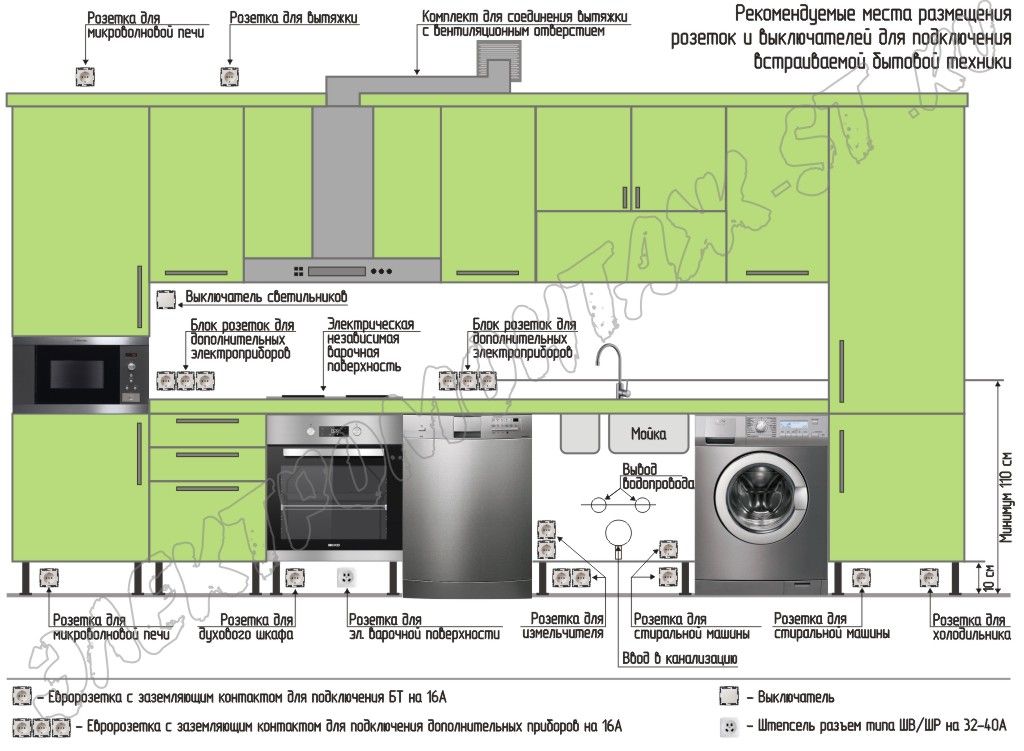

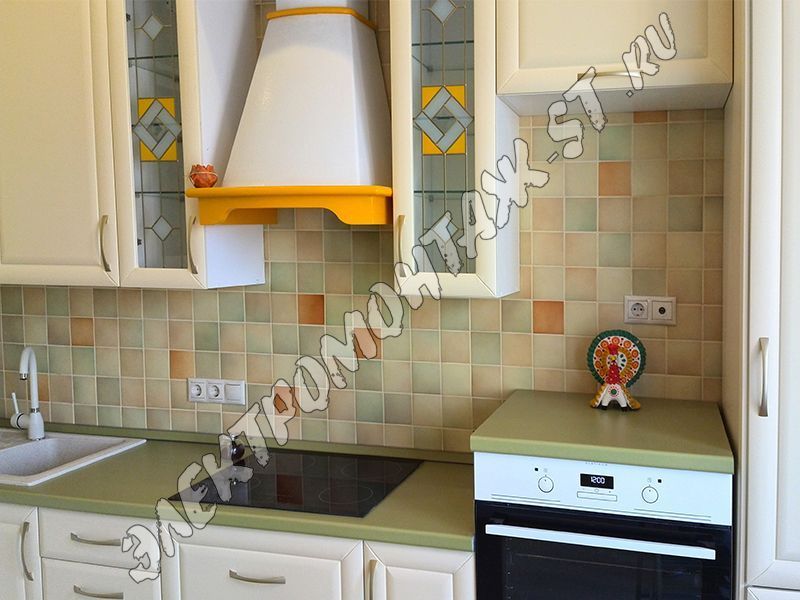

Пример размещения розеток и выключателей на кухне

• для электрической плиты (варочной поверхности) и духовки устанавливают особые силовые розетки (штепсельные), которые рассчитаны на наибольший ток 32-40 А и подсоединяются конкретно к щиту на отдельный автоматический выключатель;
• малое расстояние от розеток до газопровода должно составлять более 50 см;

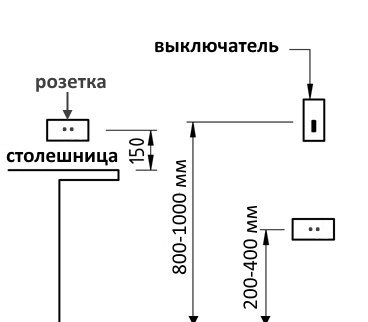

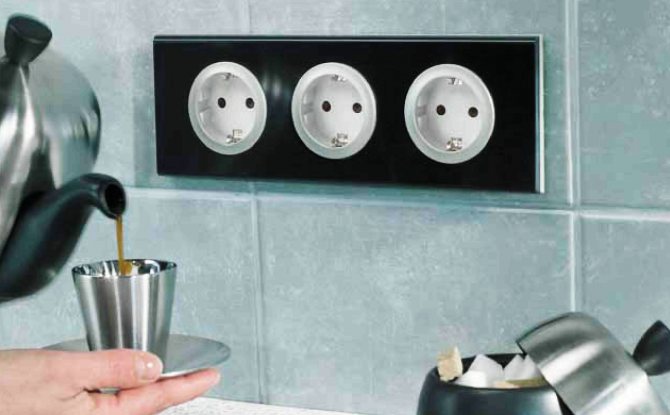

• розетки для подключения кухонной домашней техники располагают в 10 см от столешницы (это приблизительно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не инсталлируются над варочной поверхностью либо мойкой. Их нужно отнести в сторону на 25-30см;
• розетки не располагают конкретно за установленным устройством, а выносят их в сторону, ввысь либо вниз. При всем этом, расстояние от установленного устройства до питающей его розетки должно быть менее 100 см;
• на кухне должно быть установлено более 4 розеток, а установленная на кухне сдвоенная розетка считается 2-мя розетками.

На данный момент очень огромную популярность заполучили особые складные либо раздвижные модули розеточных блоков — в виде выдвигающихся ввысь "колонн" либо открывающихся "книг" с розетками. При применении таких розеточных блоков и стенка остается "незапятнанная", а розетки "достаются" только при необходимости.

Так как все официальные документы устанавливают только некоторые ограничения, то, беря во внимание все выше описанные требования, в собственном доме Вы сможете устанавливать розетки и выключатели по собственному собственному "эталону", который будет соответствовать всем Вашим требованиям. Наибольшее удобство, эргономичность и безопасность — вот самые главные "эталоны".

Компания "Электромонтаж-ST" стремительно, отменно и с гарантией произведет установку розеток и выключателей в Вашей квартире либо доме.

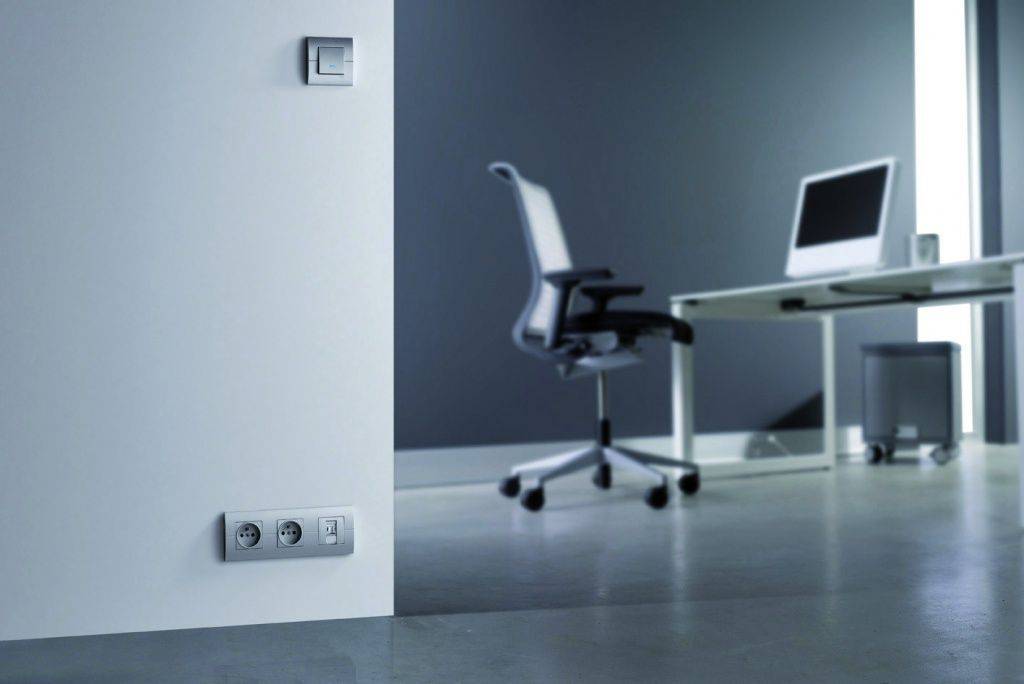

Размещение розеток в кабинете

Розетки в кабинете должны быть установлены с учетом удобства служащих и необходимости подключения оргтехники. Непременно стоит учесть доступное размещение розеток, дабы можно был просто подключить любые электроприборы, а по мере надобности просто чинить вышедшую из строя розетку.

Ниже вы отыщите полезную информацию по хорошему размещению розеток в офисном помещении.

Нет каких-то установленных эталонов, касающихся определенного количества розеток в офисном помещении. В этом вопросе необходимо ориентироваться на то, сколько людей работает в кабинете.

Также принципиально учитывать дополнительные розетки для кулера и принтера. Если в кабинете оборудована маленькая кухня, то там будет нужно минимум две розетки: для чайника и микроволновой печи.

Как устанавливать розетки в кабинете?

Поэтапно процесс установки розеток в кабинете смотрится следующим образом:

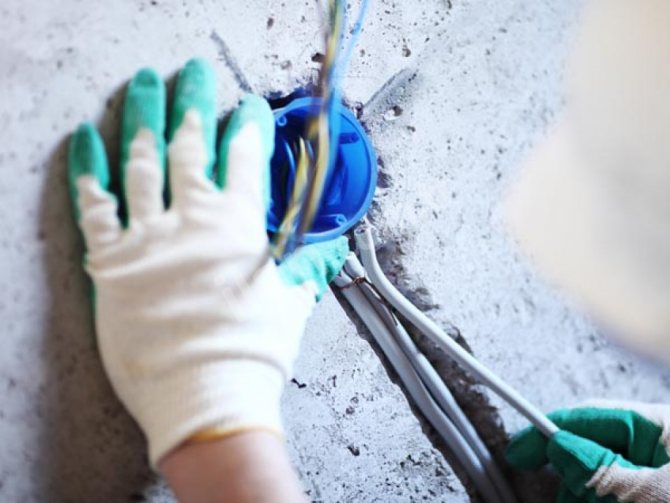

1. Первым шагом будет штробление стенок для монтажа розеток.
2. После чего в углубление необходимо уложить питающий кабель к местам, где запланирована установка розеток.
3. После прокладки кабеля необходимо зачистить отверстия от пыли и заделать с помощью гипса.
4. Таким же методом делаются отверстия для подрозетников.
5. Дабы накрепко зафиксировать подрозетник, необходимо заделать все имеющиеся щели между ним и стенкой.

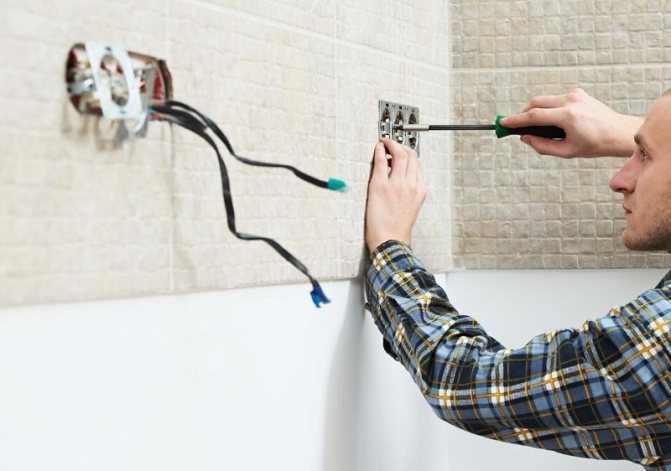

Инструмент и оборудование для монтажа розеток

Для установки и демонтажа розеток, как и для проведения всех электромонтажных работ, нужна специально оборудование и электроинструмент. Перечень самых нужных инструментов для установки розеток смотрится следующим образом:

• Отвертки различного размера: шестигранные, плоские, крестовые.
• Отвертка индикаторная и указатель напряжения, нелишним будет приобрести индикатор сокрытой проводки.
• Мультиметр.
• Бокорезы и пассатижи.
• Электроинструмент: дрель, перфоратор, штроборез (этот инструмент стоит брать только для масштабных работ).

Советы до работ

• Отключите все пробки либо автомат, и не включайте до окончания всех работ.
• Принципиально убедиться, что розетка, с которой вы будете работать, обесточена. Для этой цели можно пользоваться индикатором.
• Смотрит за изоляцией проводов. Нельзя применять в работе покоробленные экземпляры.

Эти нехитрые советы посодействуют для вас оградить себя от ненужных последствий при проведении работ по монтажу розеток в кабинете. Но, если вы никогда не сталкивались с таким моментом, как установка розеток либо иными электромонтажными работами, то лучше доверить этот процесс экспертам.

Правила и советы по выбору места для розеток в кабинете

Розетки в отличие от квартиры и личного дома должны устанавливаться не так, как будет комфортно обладателям, а с учетом таких требований:

• комфорт служащих кабинета;
• открытый доступ к розетке в случае ремонта либо замены;
• специальные особенности кабинета.

Доступность устройства — главный аспект при выборе места для установки, так как в офисных помещениях из-за насыщенной эксплуатации розетки нередко выходят из строя и требуют ремонта. В связи с этим, не нужно, дабы устройство находилось за шкафом ил другой массивной мебелью, которую трудно передвигать.

Особенности офисного места — также принципиальное требование. К примеру, если в розетки планируется подключать напольный вентилятор либо обогреватель, уместно установить ее невысоко над полом — менее 30 см. Если идет речь об установке стенного телека, розетка будет нужно на высоте около 80 см.

Принципиально! Пристально просчитайте нужное количество розеток для 1-го помещения, дабы после ремонта не пришлось подключать тройники и переходы.

• для выбора места для розеток используйте план расстановки мебели, оргтехники, компов, домашней техники (для каждой единицы нужно указать высоту размещения от пола);
• все розетки поначалу наносятся на план с указанием предназначения — веб, телек, телефон, электроника, также учитываются запасные;
• розетки для стационарной техники необходимо располагать таким макаром, дабы для них сохранялся открытый доступ, он сразу с этим электровывод должен быть укрыт за электроприбором;
• все точки подключения, которые находятся на открытых участках стенки, но не созданные для постоянного использования, идеальнее всего располагать на высоте 30 см (по требованиям Евростандарта);
• малое количество розеток рассчитывается таким макаром, дабы пылесосом можно было достать до всех углов в помещении;
• розетки над письменными столами располагают на высоте 15 см.

На какой высоте устанавливать розетки

Высоту установки розетки определяют с учетом безопасности юзеров, но также можно управляться советами организации Building Industry Consulting Service International, которая рекомендует учесть свободное место конкретно перед розеткой:

• если меньше 75 см, розетку монтируют на высоте от 375 мм до 1220 мм;
• если больше 75 см, розетку монтируют на высоте от 225 до 1350 мм.

Эти характеристики носят рекомендательный нрав, потому часто спецы руководствуются принятой практикой и устанавливают розетки не высоте около 30 см от пола до центра устройства.

Если розетка устанавливается под определенную технику либо мебель, выбирают наилучшее место с учетом доступности и комфортабельной эксплуатации.

При выборе розеток для кабинета направьте внимание на технические свойства — показатель Ingress Protection Rating(защита от пыли, ударов и воды), наличие дополнительных опций (таймер отключения, розетка с выключателем), материал производства (пластик, карболит, композиции с медью либо фарфором).

Особенности проектов электрики для детских дошкольных учреждений

Кроме того, что детские дошкольные учреждения относятся ко II категории надёжности, они ещё и более контролируемые публичные помещения, потому проект электроснабжения детского сада разрабатывается не только лишь в полном согласовании с нормативами ПУЭ и СНИП, но и с применением дополнительных мер по обеспечению электротехнической и пожарной безопасности.

Не считая соответствия техническим нормам, такие проекты должны обеспечивать реализацию эргономических и санитарных советов, что существенно усложняет их разработку и подразумевает высшую квалификацию проектировщика.

Разглядим главные отличия проекта электрики детского сада от подобных проектов для помещений другого типа.

Нормы установки для разных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность выполнить подводку кабеля сверху, то высота установки может составлять 1,5 м.

Для подключения массивных электроустановок в производственных помещения применяются только розетки, созданные для такового вида устройств.

Читайте также: Как провести электричество в доме из оцилиндрованного бревна

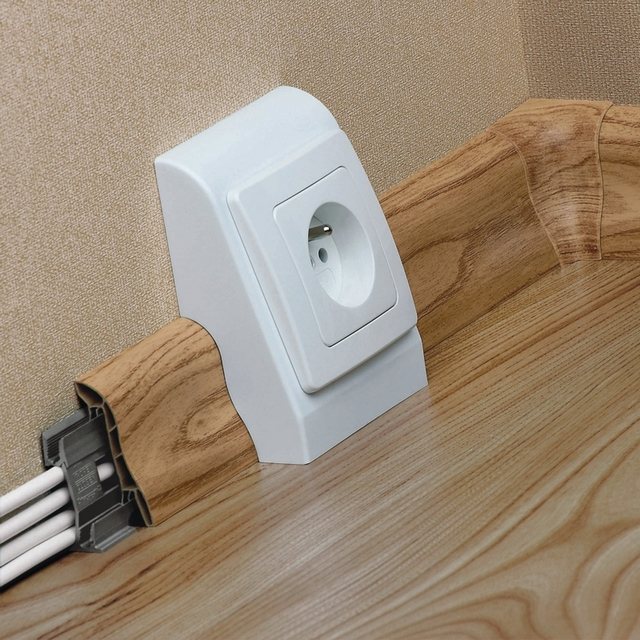

Верная подводка электрического кабеля, при таком варианте размещения, осуществляется по внешнему кабель-каналу.

Не считая этого, нужно соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, также вполне исключить возможность попадания на элемент электротехнической арматуры водяных брызг.

Эргономичность

В отличие от обыденных публичных построек, для детских дошкольных учреждений рекомендована особенная схема освещения, учитывающая особенности психологии ребёнка и утверждённая министерством здравоохранения.
Сначала, всюду, где это может быть, должна находиться естественная подсветка через окна.

Искусственное освещение проектируется таким макаром, дабы в игровых зонах световой поток был ориентирован сверху и обеспечивал создание близких к реальности теней, также создавал неплохую цветопередачу. Осветительные приборы должны быть безбликовые, отлично рассеивающие свет и владеющие наименьшим коэффициентом пульсации.

Принципиально учесть, что перечисленные в этом разделе нормы и советы должны соблюдаться не только лишь в игровых залах, но и в других помещениях детского сада, включая лестничные клеточки и прилегающие строения.

При расчёте интенсивности светового потока следует исходить из предназначения многофункциональной зоны помещения:

• наибольшая интенсивность устанавливается для игровых помещений (более 400 люкс);
• в спальных комнатах – 100 люкс;
• в подсобных помещения и мед комнатах – 300 люкс.

Существенное воздействие на рабочий проект электроснабжения оказывает тип осветительных приборов, используемый для сотворения внутреннего и внешнего освещения.

На текущий момент для этих целей могут быть применены осветительные приборы 2-ух типов:

• на базе люминесцентных ламп;
• лампы накаливания.

Ещё одним различием электротехнического проекта детсада является необходимость соблюдать особые нормативы при проектировании внешнего освещения. Горизонтальная освещённость на наружных игровых площадках (создаваемая искусственно) должна быть более 10 люкс, а соотношение между наименьшим и средним уровнями освещённости – более 0.3.

Беря во внимание вышеупомянутое, проектирование электроснабжения детских дошкольных учреждений следует делать на базе готового строительного и дизайн проектов и исключительно в лицензированных проектных организациях, так как несоблюдение эргономических требований также может стать предпосылкой отказа в согласовании.

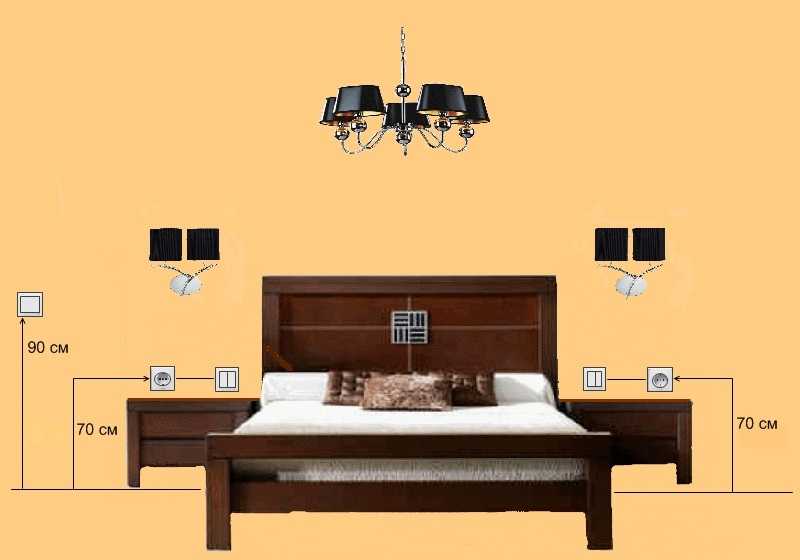

Высота установки розеток в спальне и кабинете

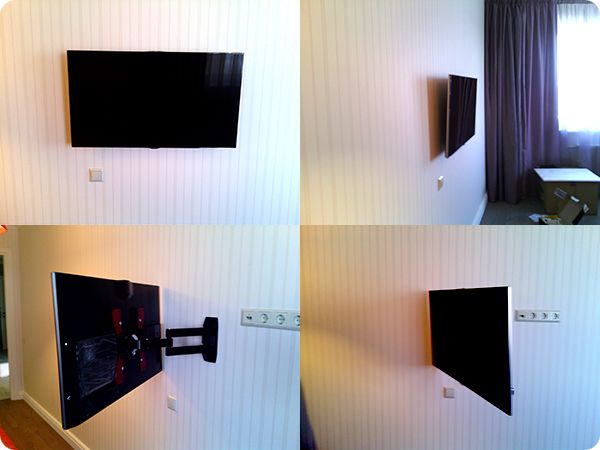

В спальне можно устанавливать розетки на высоте менее 1 метра, исключением является только установка телека на стенке, когда высота установки устройства превосходит 1 метр. Для удобства подключения разных электрических устройств в спальне можно применять установка электротехнического устройства конкретно около кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют просто подключить осветительные приборы, которые инсталлируются на прикроватной тумбе, либо любые другие электрические приборы. Высота розеток для телека, который планируется установить в спальне рассчитывается по следующей формуле: H= A + B/2 В данной формуле H — высота установки розетки; А — высота установки телека на стенке; В — высота телека. Розетка для телека располагается конкретно за электронным устройством. Если вместе с телеком устанавливается дополнительное оборудование, которое востребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана при помощи формулы, устанавливается двойная евророзетка.

Читайте также: Резисторы ПЭВ 3Вт — 160Вт и крепления для резисторов

Другие розетки, которые устанавливаются в спальне, рекомендуется располагать на высоте 30 — 40 см от уровня пола. Таковой метод монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, потому размещение их в нижней части стенки существенно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно бросить розетки на прежней высоте, заменив, по мере надобности затратные модели, внутренними устройствами. В данном случае, существенно улучшится внешний вид спальни либо хоть какой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических частей в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Располагать устройства следует около десктопа. Если применяется ИБП для компьютера, то розетки следует располагать на маленькой высоте, дабы установленный на полу источник бесперебойного питания, можно было поместить без значимого натяжения рабочего провода, который, почти всегда не превосходит длины 1 метра.

Для подключения сплит-системы, напротив, рекомендуется располагать данный элемент электротехнической арматуры на высоте около 1 метра, конкретно под устройством.

Евростандарты на высоту установки розеток

Многие строй нормы, «кочуют» вкупе с технологическими новаторствами. В нашей стране высота установки розеток и выключателей евростандарта, нередко отличается от тех норм установки, по которым строй организации работали раньше столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в данном случае, на расстоянии 1 метра от предварительного пола. Такие нормы установки электротехнической арматуры имеют следующие плюсы:

1. Размещаются низковато и не портят интерьер комнаты.
2. Выключить свет, по мере надобности, может даже ребёнок 4 — 5 лет.

Можно выполнить розетку ниже уровня стола. В данном случае очень комфортно подключать электрические приборы выполняя, какие или деяния на рабочем месте. Нижнее подключение, также дозволит применять, по мере надобности, удлинители наименьшей длины. Устройства, установленные на маленькой высоте по эталону евро, при наличии малеханьких малышей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки. Евростандарт распространяется лишь на жилые комнаты, если нужно установить современные розетки на кухне, то в данном случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола. Вне зависимости от места установки, розетки не должны размещаться поближе 10 см от дверных и оконных проёмов, также от углов комнаты.

Как верно устанавливать розетку видео смотрите ниже:

Какие бывают розетки и выключатели

До того как гласить о местах установки розеток и выключателей, давайте разглядим их вид и типы выполнения. Ведь зависимо от этого почти во всем изменяется не только лишь метод установки, но и требования к данным электрическим устройствам.

Виды розеток

Зависимо от конструкций и номинальных характеристик розетки делятся на огромное количество видов и типов. Эти характеристики следует учесть при покупке и монтаже розеток.

Виды розеток

• Прежде всего, это тип розетки по методу установки. Могут быть розетки, созданные для сокрытой и открытой проводки, также изделия, созданные для внешней установки. Обычно розетки для внешней установки выпускаются для монтажа с открытой проводкой.
• Также принципиальным нюансом является разделение по номинальному току розетки. Обычно этим третируют и в конечном итоге получают выгоревшие розетки, а то и пожар. Сейчас выпускаются розетки под номинальный ток в 6, 10, 16 и 25А. Также можно повстречать розетки на 32А, но они используются изредка, ну и стоимость их существенно выше.
• Ну и последним принципиальным нюансом является наличие либо отсутствие заземляющего контакта. Здесь естественно выбор обоснован вашими предпочтениями, но если вы ратуете за безопасность вашей электрической сети, то лучше выбирать розетки с присоединенным заземляющим контуром.

Виды выключателей

Выбор выключателей существенно больше. Почти во всем это обосновано огромным многообразием принципов включения, но и номинальные характеристики при выборе отключающих устройств следует учесть.

• Так, если вы собрались своими руками устанавливать выключатель, направьте внимание на его номинальный ток. Он может быть 4, 6 и 10А. Более массивные выключатели встречаются существенно пореже. Ведь они уже обязаны иметь дугогасящие контакты, что существенно усложняет их конструкцию, а если для вас предлагают более мощнейший выключатель без оных, то долговечность такового выключателя должна у вас вызвать сомнения.

Направьте внимание! Номинальный ток выключателей в 4, 6 и 10А обоснован не только лишь конструктивными особенностями. Согласноп.6.2.3 ПУЭ, любая линия группового освещения должна содержать менее 20 осветительных приборов. При всем этом многоламповые осветительные приборы промышленного производства рассматриваются как один осветительный прибор. Исходя из этой нормы, выключатели на больший номинальный ток для одной группы и не необходимы.

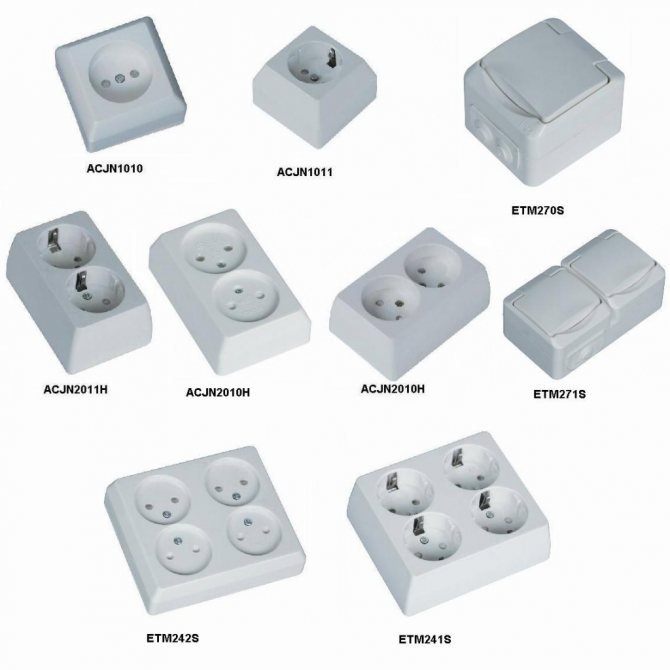

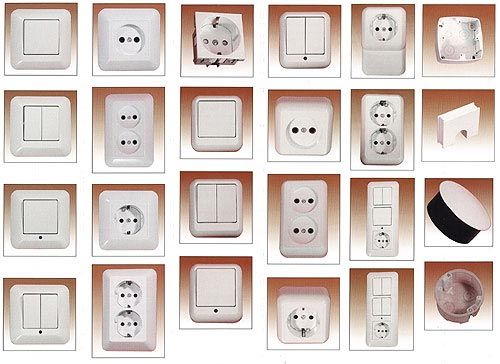

На рисунке представлены различные розетки и выключатели
