Принципиальной группой устройств, входящих в систему электроснабжения, являются щиты. Они связывают конечного потребителя с источником энергии. Благодаря щитам юзеры получают электричество с подходящими чертами, защищены от замыканий и перепадов напряжения.
Систематизировать щиты можно по разным характеристикам: конфигурации, методу монтажа, габаритам и общему функционалу. Более необходимыми числятся два вида устройств: главные распределительные щиты и вводно-распределительные. Они делают фактически однообразные функции: отвечают за ввод энергии, ее учет и перераспределение, обеспечивают безопасность полосы и своевременное реагирование в случае происшествия.
Спецы нередко спорят о различиях между ВРУ и ГРЩ. Сложность в том, что нормативное закрепление понятий этих устройств фактически идентично, а дополнение, что роль ГРЩ может делать устройство ВРУ, совершенно сбивает с толку. Потому определять разницу между этими щитами следует через их устройство и функционал.
Устройство
ГРЩ устанавливается на полосы сразу после подстанции. Его задачка — вводить и перераспределять поступающую энергию между потребителями либо другими устройства. Дополнительно он проводит учет потребляемой энергии и обеспечивает безопасность линий от маленьких замыканий и перепадов напряжения.

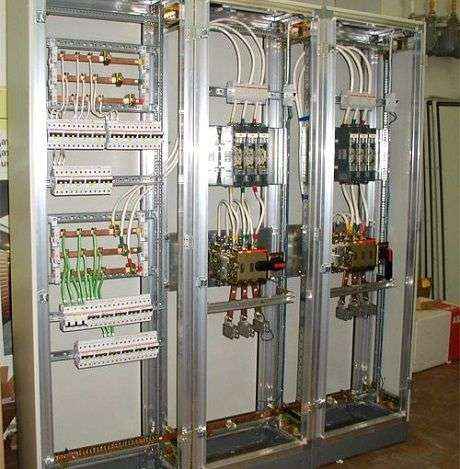

Главный распределительный щит состоит из нескольких модулей, рабочий спектр которых до 4000А. Дополнительно устанавливаются элементы для приема и рассредотачивания энергии. Они необходимы для беспрепятственного подключения в сеть других электроприборов.
Внутренняя комплектация модифицируется в случайном порядке. Потому он укомплектовывается элементами, список которых находится в зависимости от технологических потребностей на объекте.
- Блок АВР. Он обеспечивает подключение к сети запасных источников питания в случае аварий.
- Панель учета. Выслеживает объем потребляемой электроэнергии.
- Элементы защиты. Подключаются для безопасности жизни и имущества. Они бывают нескольких видов: предохранители, реле, молниезащита и другие.
- Приборы измерения. Инсталлируются в обслуживающих целях для измерения черт тока в системе.
- Сигнальный блок. В случае аварийных ситуаций оповещает обслуживающий персонал.
ВРУ — это всеохватывающее устройство, которые одновременное отвечает за ввод и рассредотачивание электроэнергии. При всем этом зависимо от включенных в состав блоков, проводит учет, контроль и защиту системы от маленьких замыканий и перепадов напряжения.
Конструкция отличается от ГРЩ своими габаритами. Если в последнем случае щит представляет собой большой шкаф из нескольких ящиков с панелями, то ВРУ — это только один ящик с несколькими панелями. Потому у них более ограниченный функционал.
Конкретное устройство также определяется потребностями объекта обеспечения. Щит модифицируется панелями, любая из которых отвечает за выполнение отдельных задач.
- Блок ввода. Служит для ввода электроэнергии, снабжается защитной и коммутационной аппаратурой.

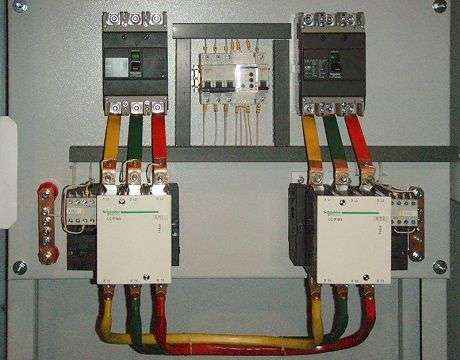

- АВР-модуль. Как и в ГРЩ отвечает за своевременное подключение запасных источников питания.
- Модуль учета. Держит под контролем и выслеживает объемы потребляемых ресурсов.
- Панель управления освещением. Содержит в себе составляющие, которые в ручном либо автоматическом режиме обеспечивают включение/выключение освещения, к примеру, при пришествии вечера либо на темных участках местности.
- Противопожарная аппаратура. Обеспечивает поступление электроэнергии в приборы, отвечающие за срабатывание пожарной сигнализации, тушение возгораний, подсветку пути эвакуации.
Таким макаром, устройство ГРЩ и ВРУ формируется персональными блоками. Многие из них делают однообразные функции, потому оба щита могут подменять друг дружку.
Разница в применении
Практически ГРЩ и ВРУ — это формальное обозначение функционала устройства. Производитель выпускает одно оборудование, а уже при монтаже ему присваивается соответственная роль. Потому нормативная база и предполагает применения вводно-распределительных устройств в качестве ГРЩ.
Функции щитов фактически одинаковы. Это обосновано тем, что определенный список выполняемых задач формируется без помощи других персоналом методом прибавления подходящих модулей. Потому оба устройства могут учесть объемы потребляемой электроэнергии, также обеспечивать безопасность потребителей от замыканий и перепадов напряжения.
Различием в применении будет то, что ГРЩ находится выше в иерархической цепи системы электроснабжения и может держать под контролем работу других электроприборов. Допустим, установленные в ГРЩ модули могут смотреть за корректностью функционирования ВРУ, входящих в цепь. При появлении аварийных ситуаций, он автоматом отключит устройство от системы, а после устранения трудности опять включит.
Вводно распределительное устройство
Здрасти, дорогие читатели. В данной статье разглядим что такое вводно распределительное устройство, его предназначение, виды, различные конструкции, эталоны и пр.
Основная функция вводно распределительного устройства (ВРУ) заключается в приеме и последующем рассредотачивании приобретенной электроэнергии по отдельным потребителям. Эти устройства обеспечивают защиту техники и оборудования от маленьких замыканий и аварийных перегрузок. Контрольные приборы, установленные в вводно распределительных устройствах, позволяют учесть используемую электроэнергию и производить контроль над правильным рассредотачиванием нагрузок в сети. В большинстве случаев вводно распределительное устройство применяются в сетях переменного тока, при напряжении 220-380 вольт и частоте 50-60 Гц с глухим заземлением.
Что такое ВРУ
Вводно распределительные устройства относятся к специальной электротехнической аппаратуре, в какой установлены разные аппараты и приборы. При помощи ВРУ электроэнергия не только лишь принимается, но и распределяется по группам потребителей снутри объекта. Они инсталлируются на вводе питающего кабеля в самом здании либо в пристройке. При наличии нескольких отдельных вводов в огромных дамах, на любой из них рекомендуется устанавливать отдельное ВРУ.

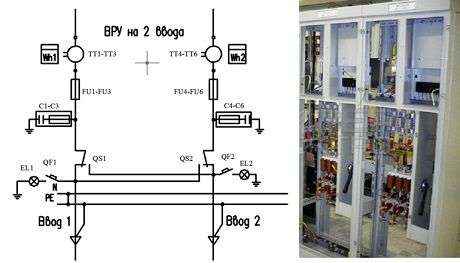

Вводно распределительное устройство
Если на местности основного объекта имеются дополнительные постройки, то после головного ВРУ, необходимо установить вводно распределительное устройство в каждую из них. Все оборудование устанавливается в особые шкафы.
Стандартная комплектация содержит в себе следующие составляющие:
Медные шины РЕ и N
Соединение проводов с медной шиной РЕ осуществляется болтами шайбами и гайками. Для более надежного крепления дополнительно применяются особые гроверные шайбы. Для выполнения этих работ необходимо непременно применять электрический либо механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех нужных проводников – вводного PEN, заземляющего и других. К медной шине N подключаются нулевые рабочие проводники домашней электрической сети.
Автомат ввода либо плавкие предохранители, объединенные в группу
Созданы для подключения вводного питающего кабеля. Его номинал выбирается в согласовании с проектом системы электроснабжения. Вводной защитный автомат защищает проводку от перегрузок, маленьких замыканий, намеренных отключений питания перед проведением техобслуживания сети.

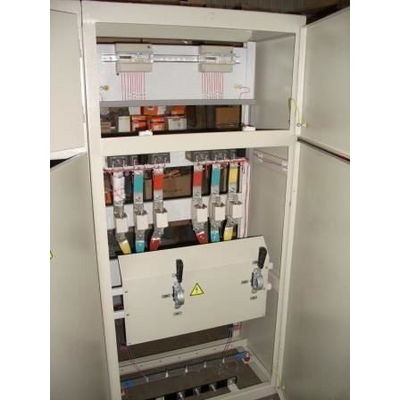

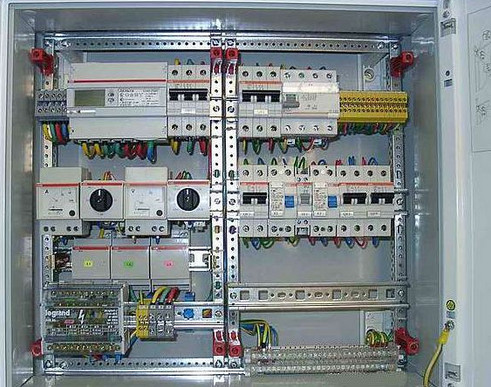

Вводно распределительное устройство изнутри
Разрядники либо ограничители напряжения
Их установка делается после вводного автомата. Через эти устройства осуществляется соединение фазных проводов с защитной шиной РЕ. В случае импульсных перегрузок происходит срабатывание разрядников. На шину РЕ попадает фазное напряжение, что приводит к срабатыванию защиты ВРУ.
Блок автоматов распределительных сетей для отдельных групп
Основной функцией этих устройств является рассредотачивание электроэнергии по группам. Любая группа соответствует отдельному помещению и просит отдельного защитного автомата. В случае необходимости дополнительно могут быть установлены устройства защитного отключения. Установка и подключение автоматического выключателя должна обеспечивать равномерное рассредотачивание нагрузки между фазами. Число автоматов для каждой фазы рассчитывается с учетом коэффициента спроса, определяющего возможность наибольшей нагрузки всех электрических сетей.
Провода и наборные клемники для коммутации
Каждый провод обязан иметь свой цвет: красный – фазные провода, голубой – провод N, желто-зеленый – РЕ. Концы проводов во внутренних сетях маркируются особыми надписями. Фазные шины рекомендуется окрасить в различные цвета либо пометить как L1, L2, L3. Каждый провод должен быть изолирован из расчета напряжения 660 В. При вводе во ВРУ они защищаются проходными втулками.

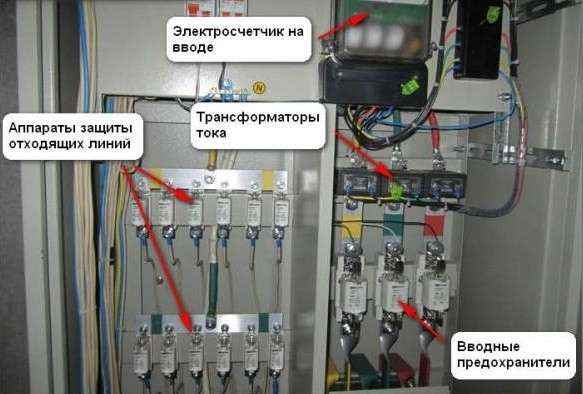

Не считая главных устройств и аппаратуры, во вводно распределительное устройство помещается блок учета, куда заходит счетчик учета расхода потребляемой электроэнергии.
Предназначение ВРУ
Электрическая энергия, поступающая в квартиру, распределяется и контролируется разными устройствам. При помощи вводно распределительного устройства они группируются на маленьком пространстве, и все совместно составляют единое целое. Таким макаром, вводно распределительные устройства представляют собой совокупа устройств и аппаратуры различного предназначения, размещаемых в общем шкафу. Зависимо от размеров и назначения, в каждом шкафу может поместиться определенное количество трансформаторов, автоматов, счетчиков, рубильников и других устройств.

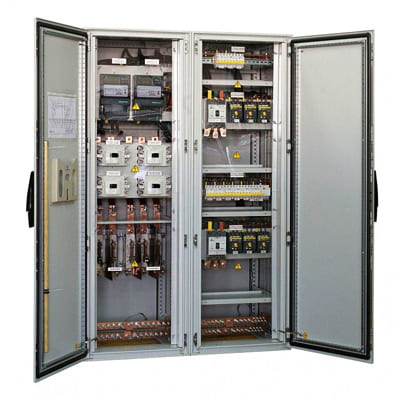

Вводно распределительное устройство
Основное предназначение ВРУ заключается в снабжении построек либо отдельных частей помещений электроэнергией. Они состоят из панелей, открывающихся только с одной стороны, потому их сервис является однобоким. Есть одно-, двух- и трехпанельные конструкции. Время от времени в продажу поступают четырехпанельные варианты. Некоторые модели вводно распределительных устройств располагаются в особых контейнерах. Такие щиты накрепко защищены от негативных воздействий окружающей среды, влага и пыль не попадают внутрь.
Основными функциями ВРУ являются следующие:
- Рассредотачивание электроэнергии по всем объектам жилого и нежилого фонда
- Эти устройства объединяют в одном месте всю защитную и контрольную аппаратуру, приборы измерения и учета потребленной энергии
- В почти всех конструкциях инсталлируются дополнительные рубильники, обеспечивающие защиту электрической сети объекта от перегрузок и маленьких замыканий
- При помощи ВРУ осуществляется оперативное включение и отключение электроэнергии от отдельных частей построек, устройств и оборудования
Виды вводно распределительных устройств
Существует собственная систематизация вводно распределительных устройств. Сначала они делятся в согласовании с номинальным током 250, 400 и 630 А, также с размерами и количеством интегрированных контрольных и защитных устройств. Некоторые модели имеют автоматические выключатели энергии, устройства контроля над освещением, также особые места для монтажа устройств учета электроэнергии.

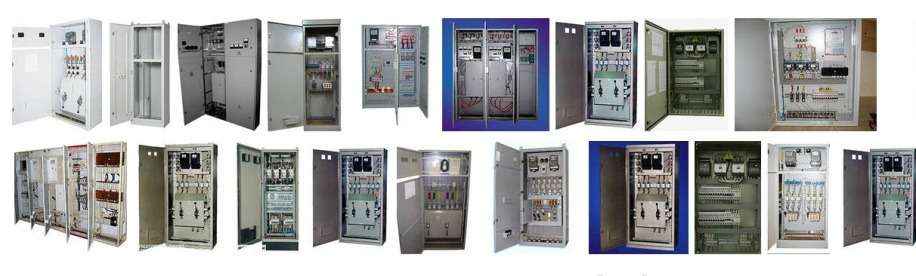

Зависимо от назначения и особенностей конструкции, все распределительные щиты разделяются на разные виды и категории:
- Главный распределительный щиток (ГРЩ). Относится к силовым высоковольтным установкам. По собственной сущности – это сверхтехнологичная механическая либо электронная система, обеспечивающая объект электрической энергией
- Вводно распределительное устройство. Состоит из целого комплекса аппаратуры, устройств и оборудования. Применяется для приема, рассредотачивания и учета электроэнергии. Представляет собой железный корпус, в каком установлены сменяемые панели
- Щиты распределительные. Учавствуют в конкретном рассредотачивании электроэнергии, обеспечивают защиту потребителей от сверхтоков и маленьких замыканий. Инсталлируются в жилых и публичных зданиях
- Щиты управления и автоматики. Используются в автоматических системах: пожарных, осветительных, вентиляционных и других
- Щиты учета. Применяются в критериях промышленного производства для учета электроэнергии в трехфазных сетях. В жилых зданиях и кабинетах используются очень изредка
В случае необходимости в устройствах могут быть предусмотрены дополнительные места для установки автоматических выключателей и УЗО. Модели с внедрением предохранителей не только лишь защитят от перепадов напряжения, но и обеспечат резвое отключение тока в различных местах и помещениях. Если же с выбором определенного варианта появляются затруднения, можно выполнить сборку из нескольких типов панелей. В итоге, получится универсальное вводно распределительное устройство, отвечающее всем нужным требованиям.
Эталоны ВРУ
Общие технические условия для вводно распределительных устройств определены межгосударственным эталоном ГОСТ. В этом документе предусматривается нормативное обеспечение всех технических вопросов, затрагивающих ВРУ. В неотклонимом порядке должны соблюдаться современные нормативные требования к электроустановкам объектов различной этажности, также эталоны МЭК, касающиеся электро- и пожаробезопасности.

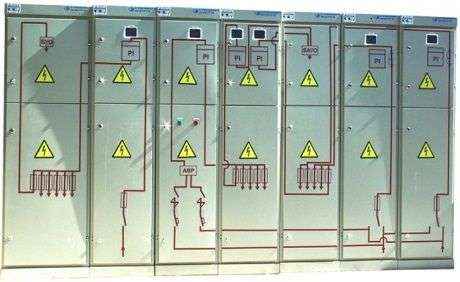

Вводно распределительное устройство
Данный эталон содержит следующие позиции, касающиеся ВРУ:
- Требования к устройствам, применяемым в зданиях с различной этажностью, в личных домах и коттеджах, касающиеся способности их соединения к четырех- и пятипроводным питающим сетям с глухозаземленной нейтралью
- Систематизация ВРУ по наличию либо отсутствию аппаратуры для съема данных на расстоянии, также дистанционного контроля и автоматического управления режимами энергопотребления
- Требования к ВРУ, установленным в местах со свободным доступом к ним неквалифицированного персонала
- В личных домах и коттеджах инсталлируются ВРУ, оборудованные 2-мя методами защиты от поражения электротоком
Область использования реального эталона затрагивает вводно распределительные устройства, осуществляющие прием, учет и рассредотачивание энергии в электроустановках жилых и публичных построек. Документом предусмотрена защита распределительных и групповых цепей, отходящих от ВРУ, во время перегрузок и маленьких замыканий. В случае необходимости данные устройства могут изготавливаться в другом климатическом выполнении, предусмотренном для более жестких критерий эксплуатации.
Установка и подключение вводного распределительного устройства
Установка вводно распределительных устройств осуществляется по электрической схеме, в согласовании с которой все деяния выполняются в определенной последовательности. Нарушение порядка действий совсем неприемлимо в связи с требованиями электробезопасности.
При подмене ВРУ, в самом начале работ, объект отключается от источника питания и на сто процентов обесточивается. После чего отсоединяются вводные питающие кабели, демонтируется электрическое оборудование и ВРУ, подлежащие подмене. Дальше, осуществляется установка новых вводно распределительных устройств. Для правильного выбора крепежа имеется утвержденная схема. Потом прокладывается кабель и заделываются все жилы. Питающие провода подводятся и закрепляются на новеньком электрическом оборудовании, вводные кабели подключаются к центральному рубильнику либо к другим видам размыкающих устройств. Собранная электрическая схема тестируется, а все ее элементы маркируются. После чего осуществляется подключение объекта к питающему фидеру.
Данные электромонтажные работы нельзя доверять личным лицам либо неспециализированным организациям. Плохое выполнение операций может привести к трагедиям, злосчастным случаям и другим нехорошим последствиям. Более соответствующими нарушениями неквалифицированных работников является неверное соединение жил проводов в зажимах и установка электрического оборудования. В процессе монтажа часто нарушается изоляция кабелей и проводов, обрываются цепи заземления, недостаточно зажимаются жилы в защитной аппаратуре.
Всего этого реально избежать, привлекая к работам только обученных профессионалов. Только они по окончании электромонтажных работ отменно проведут все нужные замеры, дабы исключить либо выявить вероятные нарушения. По итогам измерений составляется технический отчет.
Данная проверка начинается с зрительного осмотра всей собранной схемы и ее отдельных частей. Выполняются замеры заземления без разрыва цепи заземленных установок. Осуществляется проверка свойства изоляции, замеряется ее сопротивление. Также, замеряется полное сопротивление петли «фаза-ноль», делается сверка характеристик цепи и технических черт защитной аппаратуры, доказательство непрерывности защитных проводников. Проверяются автоматические выключатели на срабатывание по току. Все эти мероприятия гарантируют надежную и доброкачественную работу вводно распределительных устройств, выполнение ими всех функций в полном объеме.
