Витая пара представляет из себя вид кабеля, состоящего из определённого количества пар проводников, выполненных из изолированного провода, скрученного попарно с данным количеством витков на один метр длины и помещённых в общую оболочку. Данный вид кабеля применяется в слаботочных сетях, таких как телефония, веб и остальные коммуникации связи. Для коммутации подобного кабеля с иным оборудованием нужно выполнить его обжатие, что обосновано устройством применяемых проводников и обеспечением надёжного соединения. Обжим витой пары – тема нынешнего обзора нашей редакции.

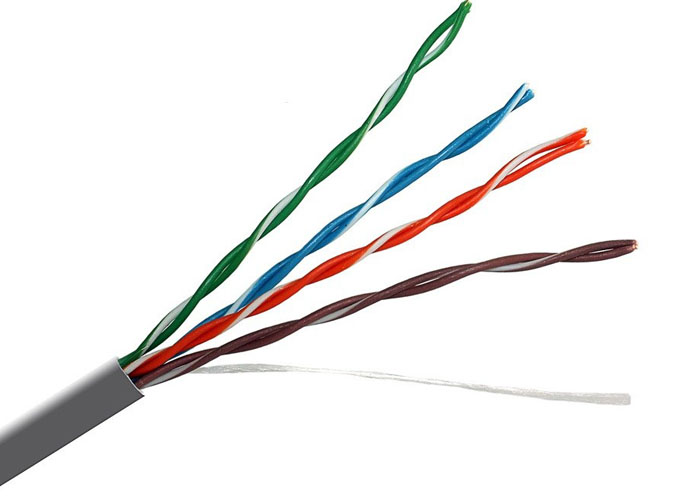

Внешний облик кабеля «витая пара»
Что такое обжатие витой пары, и для чего оно необходимо
Наличие попарного скручивания жил проводников, сделанных из многопроволочной меди, позволяет понизить их обоюдное воздействие (наводку) друг на друга, т.к. их назначение различно. Раскраска у каждой жилы кабеля (проводника) различается, что позволяет без заморочек делать их расключение и применять по предназначению. Обжатие витой пары – это выполнение оконцевания жил проводников, обеспечивающее надёжное и комфортное их присоединение к разным видам техники и устройствам связи (компьютер, коммутатор, маршрутизатор и т.д.). Для выполнения обжатия применяются особые разъёмы типа RJ45, правильное соединение которых с проводником (в коннекторах разъёма) будет залогом удачной работы локальной компьютерной либо другой сети, собранной с внедрением данного вида кабелей.

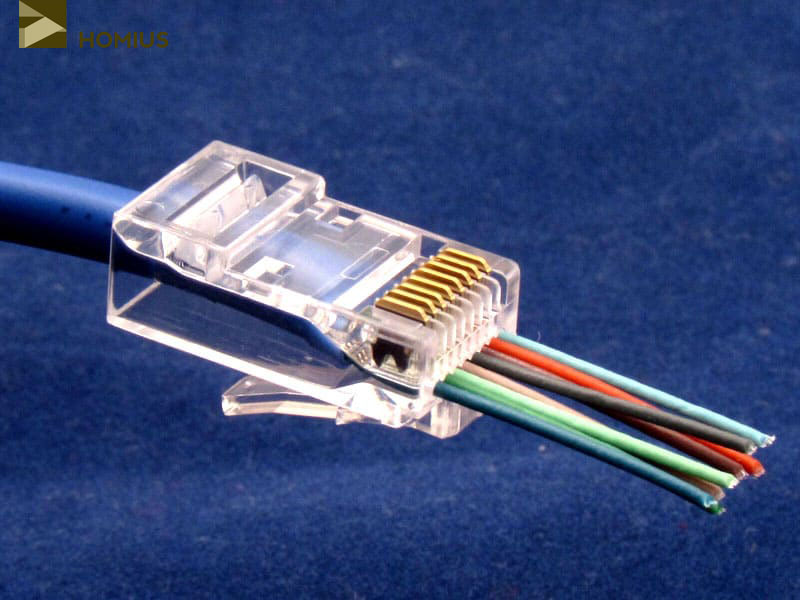

Коннектор (разъём) марки RJ45, применяемый с кабелями витая пара
Какой инструмент нужен для обжима витой пары
Как обжать кабель связи с внедрением коннекторов RJ45 – это тот вопрос, который встаёт перед юзером, когда возникает необходимость сделать локальную сеть своими руками либо отремонтировать существующую. Для того дабы выполнить обжим кабеля с внедрением коннектора RJ45, нужно использовать особый инструмент, созданный для этих целей, что очень принципиально для обеспечения надёжного контактного соединения. Данные работы можно выполнить и без подобного инструмента, что допустимо в отдельных случаях, но не нужно. В качестве специального инструмента применяются кримперы для обжима RJ45, представляющие из себя щипцы, оснащённые устройствами для обжима разных контактов, съёма изоляции с проводников, и кусачки для их обрезания.

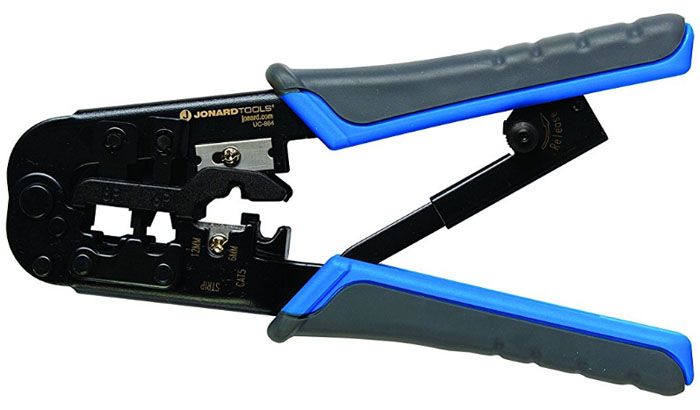

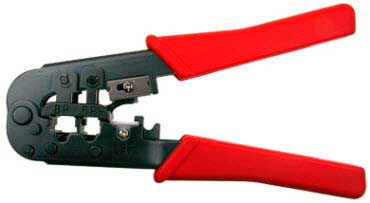

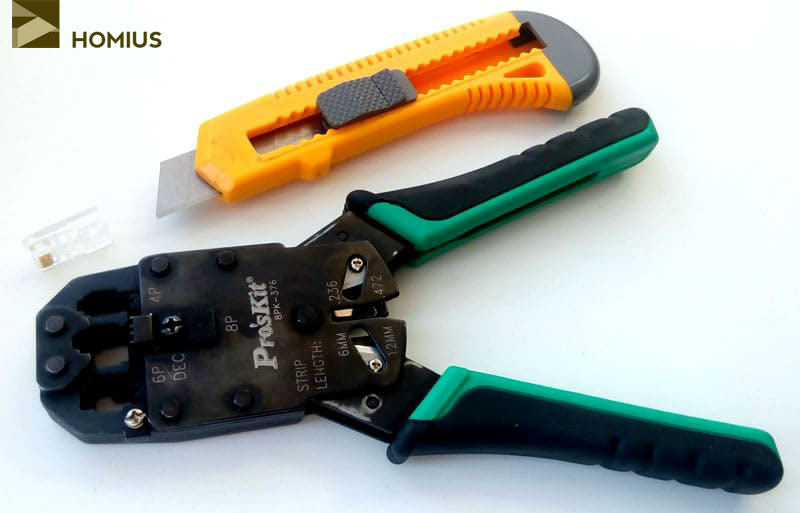

Одна из моделей кримпера, применяемая для обжима коннекторов
Наличие кримпера довольно для того, дабы выполнить весь диапазон операций по оконцеванию кабелей типа витая пара.
Схемы распиновки витой пары
Распиновка – это операция по разводке выводов кабеля витая пара с описанием каждого вывода электрического соединения коннектора марки RJ45 по цветам. Распиновка делается с обоих концов кабеля и должна соответствовать имеющимся стандартным схемам отжима: прямой и кроссовый порядок. Ровная схема применяется при подключении разнотипного оборудования, а кроссовая (перекрёстная) – однотипного. Для кабелей, имеющих различное количество пар проводников (жил кабеля), распиновка осуществляется по-разному, потому нужно разглядеть более распространенные в ежедневной жизни схемы: 8 и 4 пары проводников.

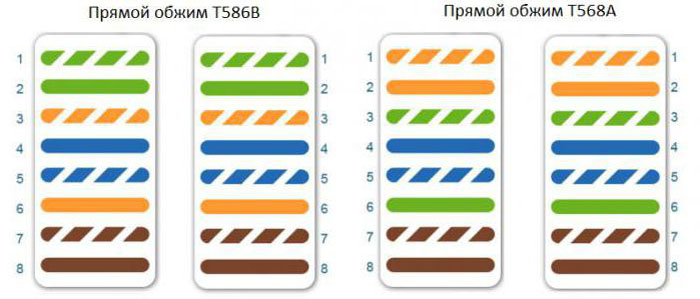

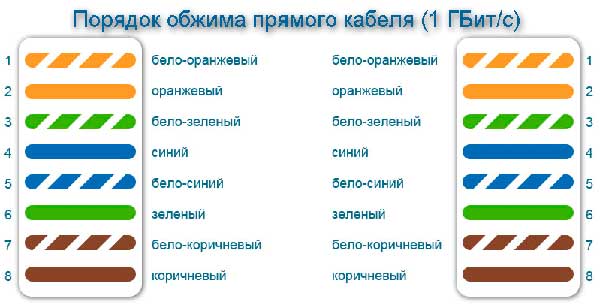

Цветовая схема обжима прямого порядка для витой пары 8 жил
Схема цветов обжима витой пары 8 жил
Цветовая схема при выполнении распиновки витой пары, состоящей из 8 проводов, представлена на рисунке №4, где приведены два стандартных варианта выполнения работ:
- тип Т586В − обе стороны кабеля имеют порядок контактов: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, карий;
- тип Т568А − обе стороны имеют порядок контактов: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, карий.
Тип Т586В – более распространён, потому более предпочтителен при самостоятельном выполнении работ. При кроссовом порядке выполнения распиновки следует учесть, что для кабелей с разной скоростью быстродействия цветовые схемы различны.

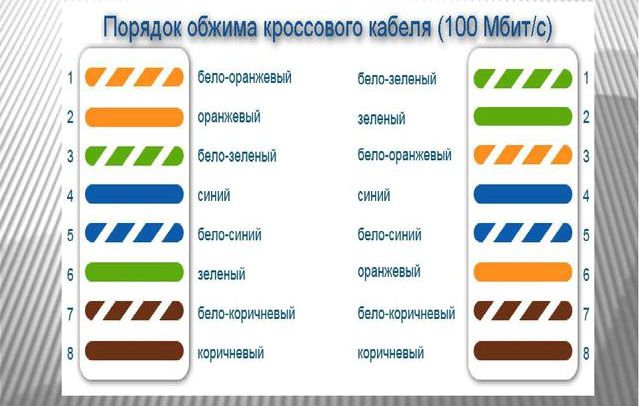

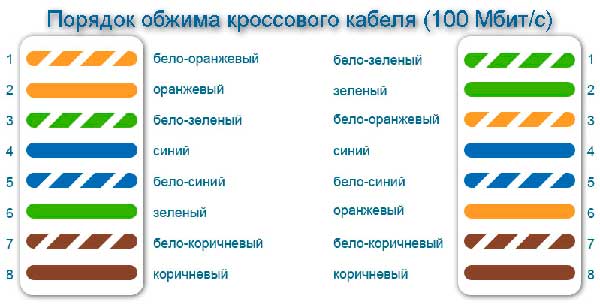

Цветовая схема кроссового кабеля 100 Мбит/с
Для кроссового кабеля 100 Мбит/с цветовая схема смотрится следующим образом:
- одна сторона − бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, карий;
- 2-ая сторона − бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, карий.

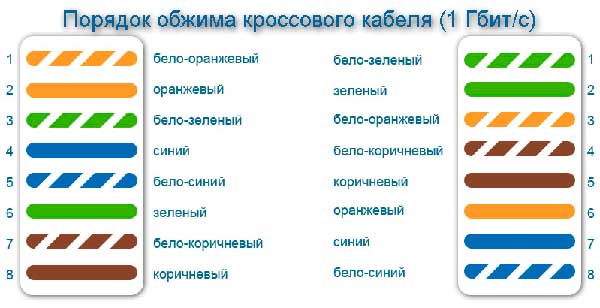

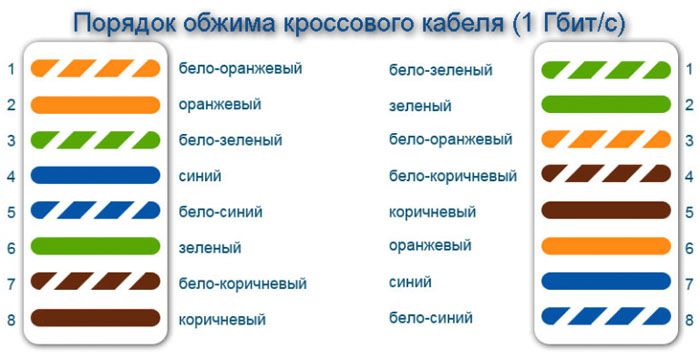

Цветовая схема кроссового кабеля 1 Гбит/с
Для кроссового кабеля 1 Гбит/с цветовая схема смотрится так:
- одна сторона − бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, карий;
- 2-ая сторона − бело-зелёный, зелёный, бело-оранжевый, бело-коричневый, карий, оранжевый, синий, бело-синий.
Схема цветов обжима витой пары 4 жилы
Для оконцевания кабелей, состоящих из 4 жил, применяются коннекторы, подобные для витой пары, состоящей из 8 жил. Единственным различием будет то, что часть контактов остаётся незадействованной. Схема цветов в данном случае приведена на следующем рисунке.

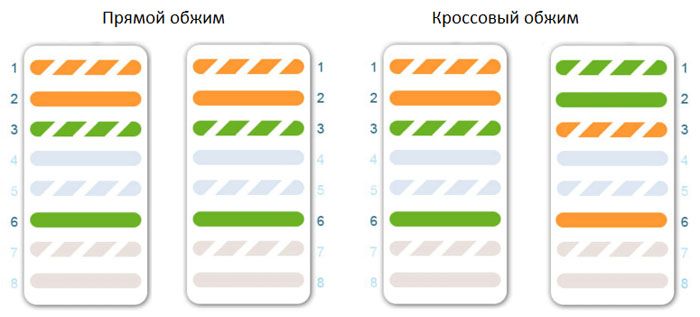

Цветовая схема прямого и кроссового типа для витой пары из 4 жил
Для прямого обжима цветовая схема смотрится следующим образом:
- одна сторона – бело-оранжевый, оранжевый, бело-зелёный, зелёный;
- 2-ая сторона − бело-оранжевый, оранжевый, бело-зелёный, зелёный.
Для кроссового обжима картина несколько другая и смотрится так:
- одна сторона − бело-оранжевый, оранжевый, бело-зелёный, зелёный;
- 2-ая сторона – бело-зелёный, зелёный, бело-оранжевый, оранжевый.
Как обжать витую пару
Как уже было написано выше, для выполнения обжатия витой пары применяется особый инструмент – кримпер, предназначение отдельных частей которого показано на следующем рисунке.

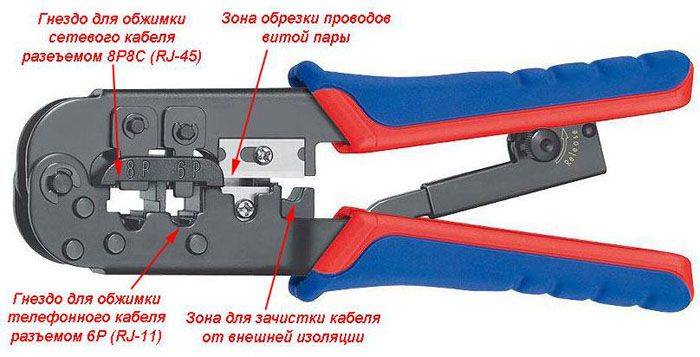

Главные рабочие части кримпера и их предназначение
В данном случае работы с внедрением специального инструмента производятся в следующей последовательности:
 |
Нарезается кабель подходящей длины. |
| С концов кабеля снимается верхняя изоляция. | |
| Витая пара расплетается и распределяется по схеме обжима. | |
 |
Проводники вставляются в коннектор. |
| Осуществляется обжим контактного соединения. | |
| Проверяется надёжность соединения контактов разъёма и проводов. |
Работы производятся аналогично на обоих концах кабеля в согласовании с цветовой схемой распиновки.

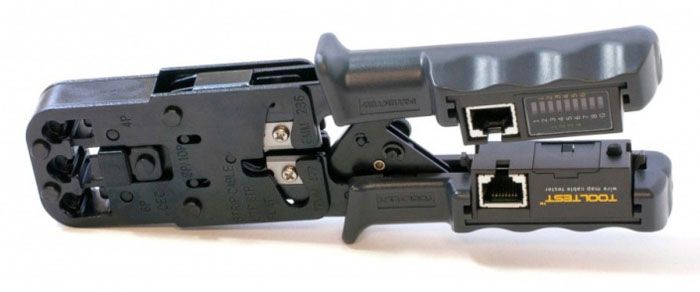

Виды и конструкция кримперов могут различаться, что определяет их функциональность и, соответственно, цена
Как обжать интернет-кабель в домашних критериях без инструмента
Если веб есть в текущее время фактически в каждом доме, то вот особым инвентарем обладает не каждый юзер, что обосновано узенькой направленностью его использования. Кримперы приобретают только спецы, для которых работа с витой парой либо другими типами кабельной продукции является главным видом проф деятельности. При отсутствии кримпера на помощь идёт российская находчивость и наличие обычного слесарного инструмента. Для обрезки и зачистки жил кабеля применяется обычный ножик либо пассатижи (кусачки), а для обжима − отвёртка с малым шлицом. Размер шлица должен быть таким, дабы была возможность расположить его на каждом контакте коннектора, при всем этом не повредив пластмассовые перемычки между ними.

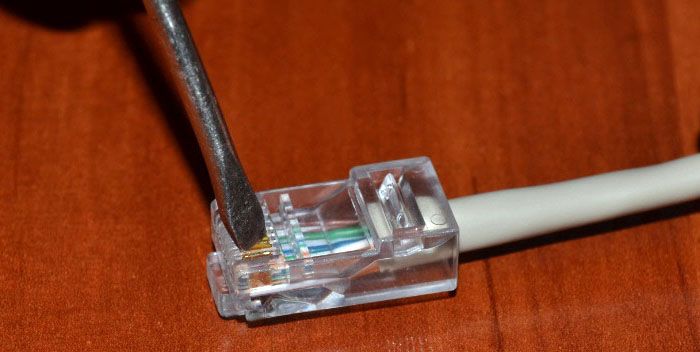

Обжим витой пары с внедрением обычной отвёртки
Также для этих целей можно применять керн, чертилку по металлу либо другой узкий и остро заточенный инструмент. Работы производятся аналогично, как и в случае применения специального инструмента, с той только различием, что для выполнения обжима имеющийся инструмент устанавливается на контакт, после этого он прессуется путём нанесения удара молотком по этому инструменту.
Обжим витой пары без специального инструмента от читателя Homius
Редакция Homius продолжает публиковать полезные истории наших читателей. Сейчас в нашем обзоре рассказ Александра Белоусова из Костромы. Предлагаем его пошаговую аннотацию о том, как выполнить обжим витой пары без инструментов.
При производстве ремонта случаются ситуации, когда нужно переместить провод веба либо IP TV, при всем этом укоротив его. Но из-за 1-го деяния вызывать связистов, как минимум, нерационально. К тому же, их услуги потребуют оплаты, а растрачивать средства на то, что можно выполнить без помощи других, навряд ли стоит. Я расскажу о том, как лишить связистов этого метода заработка и без помощи других произвести коммутацию коннектора и витой пары, каким образом можно произвести распиновку и обжать провод без использования специального инструмента.

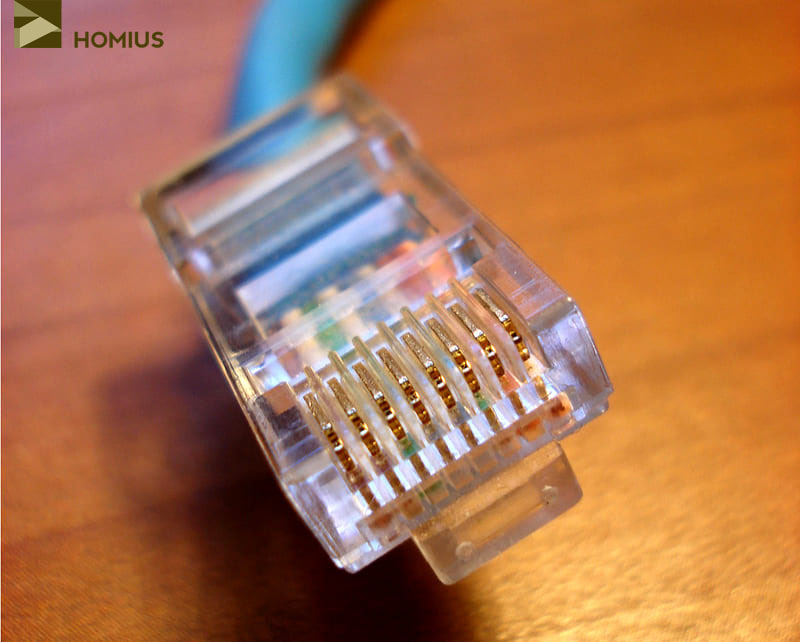

Обжим витой пары – достаточно увлекательный процесс
Что необходимо знать для правильного обжима витой пары
Тут существует три варианта распиновки – расположения жил. Более обычным является обжим витой пары на 4 жилы, но он применяется только для соединения устройств перифирии, работающих со скоростью 100 Мбит/сек. Если конкретизировать, то схожий метод подойдёт для подключения приставки для IP TV к роутеру.
Следующие 2 варианта используются для передачи данных на более высочайшей скорости и подходят для провода на 8 жил (4 пары):
- Ровная распиновка – подключение роутера либо хаба к компу.
- Перекрёстная – подойдёт только для объединения 2-ух компов в одну сеть.
Выходит, что согласно нынешним реалиям в Рф более распространена ровная распиновка витой пары на 8 жил. А означает, конкретно на ней стоит тормознуть более тщательно.
Для схожей работы применяется кримпер, но полностью возможно обойтись и без него
Самый обычный метод разобраться с распиновкой
Для того, дабы не разбираться, какого цвета жила витой пары должна идти к тому либо иному контакту, лучше сохранить отрезанный коннектор с маленьким кусочком провода. Потом, на его примере будет просто осознать, как выполнить распиновку на новеньком штекере. Но, если б всё было так просто, то смысла в написании данной статьи не было бы совсем. А означает, стоит исходить из того, что коннектор отсутствует совсем либо же утерян.
В данном случае придётся разбираться с расположением жил по цветам. Благо, выполнить это нетрудно, имея перед очами схему либо запомнив её.
Для обжима витой пары необходимо приобрести особые коннекторы
Ровная распиновка витой пары на 8 жил
При прямой распиновке провода на 4 пары размещение жил по цветовой маркировке по обеим сторонам провода будет следующим (справа влево):
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- Синий.
- Бело-синий.
- Зелёный.
- Бело-коричневый.
- Карий.
При всем этом, сам коннектор следует держать язычком фиксатора вниз.
Схема прямой распиновки витой пары – однообразное размещение жил с обеих сторон
Метод обжима витой пары своими руками
Разобравшись с распиновкой, можно приступать конкретно к работе. Сперва, следует аккуратненько снять внешную изоляцию приблизительно на 15 мм, не повредив при всем этом ту, что находится на жилах. Она снимается довольно просто, потому навряд ли возникнут трудности. После чего нужно расположить жилы по цветам, согласно маркировке, расправить их, дабы они разместились между огромным и указательным пальцем руки в один слой.

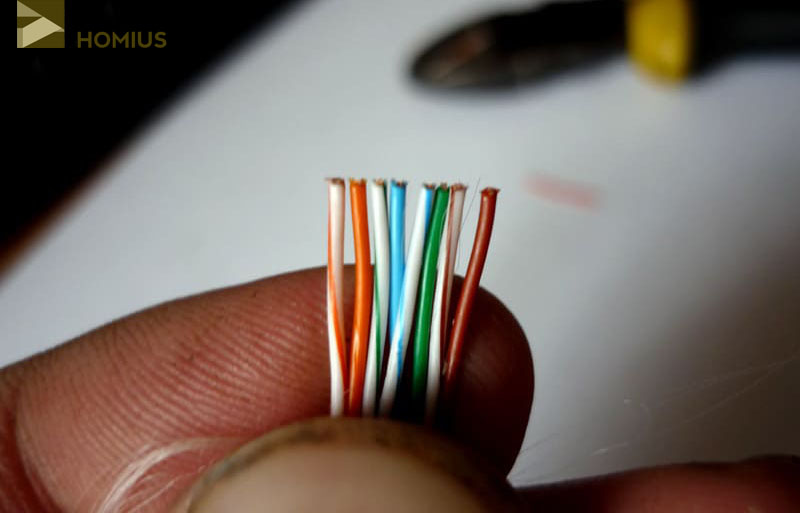

Располагаем жилы согласно распиновки, зажав их в один слой
Сходу становится понятно, что длина их отличается, потому, с помощью бокорезов, их необходимо выровнять, укоротив при всем этом до 1 см от края наружной изоляции. Дальше, жилы вставляются в коннектор так, дабы любая из них расположилась по собственной бороздке, до упора. Необходимо направить внимание, дабы часть наружной изоляции зашла в коннектор. В неприятном случае, витая пара вытаскивается вспять, жилы подрезаются, всё повторяется поначалу.

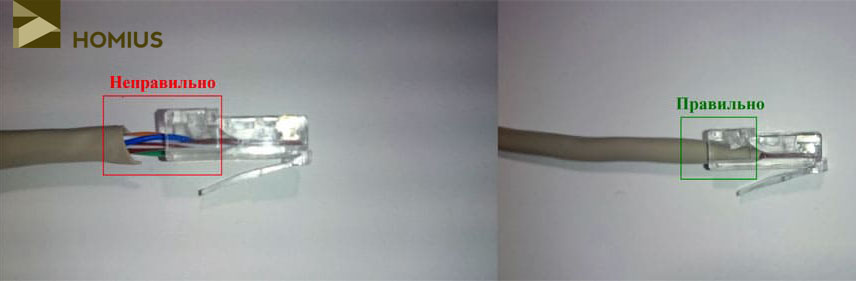

Принципиально, дабы часть наружной изоляции вошла вовнутрь коннектора
У основания коннектора есть поперечная полоса, призванная поджать витую пару конкретно за внешнюю изоляцию. Её необходимо продавить с помощью обыкновенной шлицевой отвёртки, после этого коннектор можно отпустить. Сейчас, если его не дёргать, жилы из контактных пазов не выйдут.
Прокол изоляции и создание высококачественного контакта
Если по совести, то обжим витой пары необходимо создавать с помощью кримпера. Это особый инструмент, который вдавливает снаружи все контакты сразу. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в итоге чего создаётся плотный и высококачественный контакт. Но кримпер – это таковой инструмент, который имеется не у каждого. А означает, нужно осознать, как обойтись без него.
Вначале контакты выпирают ввысь, а после обжима уходят вовнутрь коннектора
Для работы пригодится всё та же шлицевая отвёртка. Коннектор нужно положить на жёсткую поверхность так, дабы контакты оказались сверху. После чего любой из них продавливается вовнутрь. Делать это необходимо максимально аккуратненько, дабы не сломать корпус коннектора либо не загнуть вбок контактную планку.
Нужная информация! Схожая работа не всегда может получиться с первого раза. А означает, приобретая коннекторы, следует иметь это ввиду. Лучше приобрести несколько штекеров и за ранее потренироваться, осознав, на какую глубину необходимо вдавливать контакты.
После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

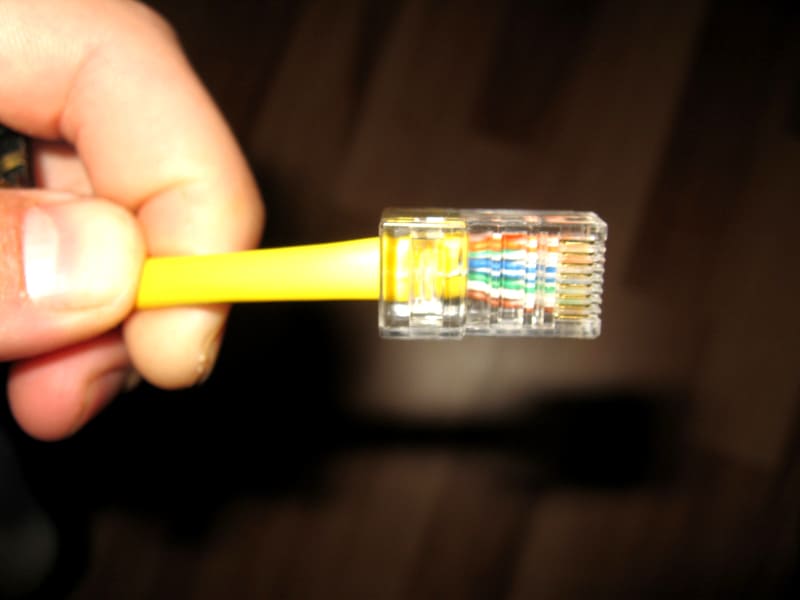

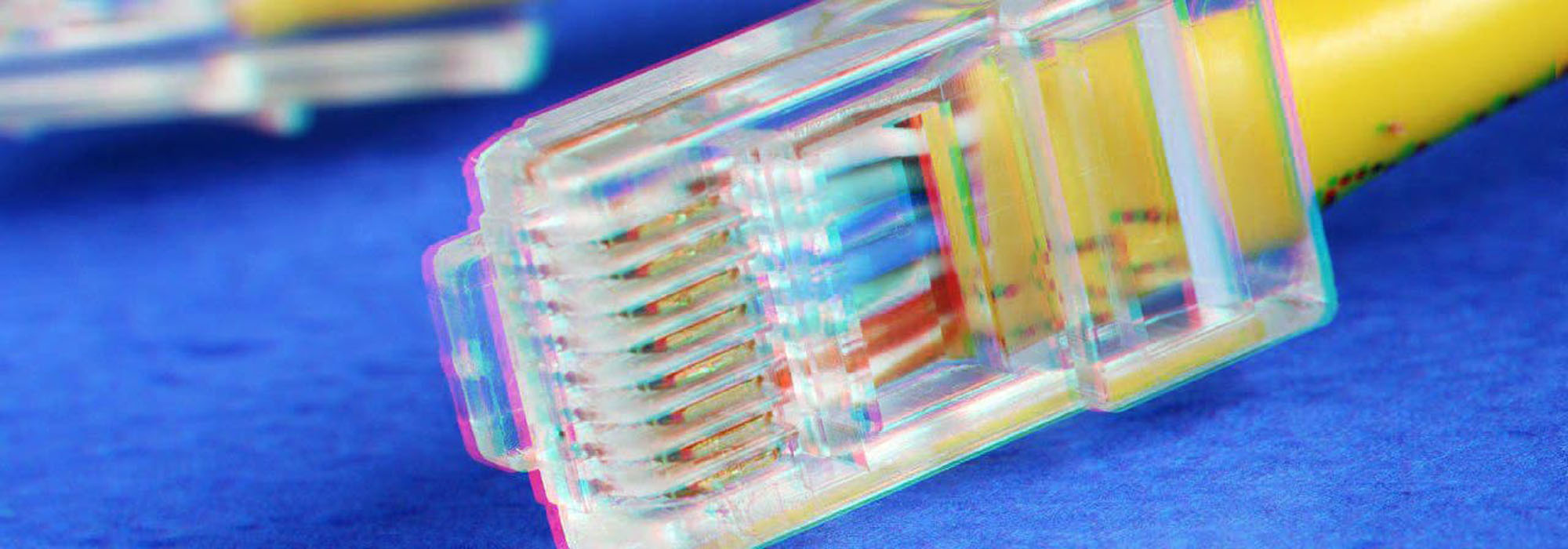

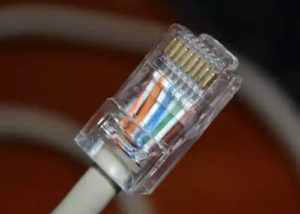

Так смотрится готовое высококачественное соединение
Аспекты распиновки для коммутации IP TV-приставки
Для подобного соединения применяется ровная четырёхпроводная распиновка. Размещение жил по цветовой маркировке будет следующим:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- Пусто.
- Пусто.
- Зелёный.
- Пусто.
- Пусто.
Такое же размещение жил будет соблюдаться и на оборотной стороне витой пары.

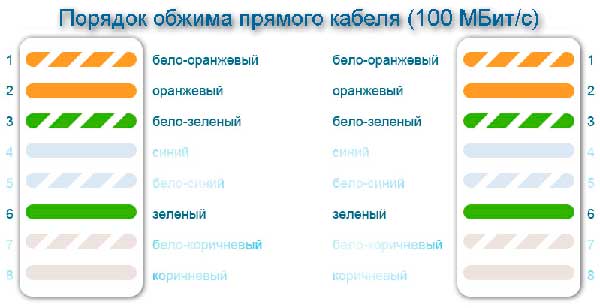

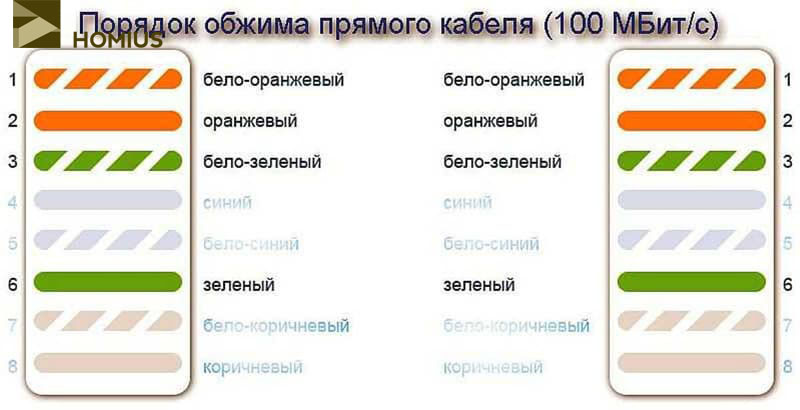

Схема распиновки при обжиме витой пары на 4 жилы
Оборотная распиновка витой пары на 8 жил
Для соединения 2-ух компов в локальную сеть с высочайшей скоростью передачи данных применяется перекрёстная распиновка. При ней цветовая маркировка жил будет следующей (один коннектор/обратный):
- Бело-оранжевый/Бело-зелёный.
- Оранжевый/Зелёный.
- Бело-зелёный/Бело-оранжевый.
- Синий/Синий.
- Бело-синий/Бело-синий.
- Зелёный/Оранжевый.
- Бело-коричневый/Бело-коричневый.
- Карий/Карий.
На правилах обжима распиновка не отражается, но знать её варианты стоит. Потому редакция онлайн-журнала Homius рекомендует переписать порядок расположения жил по цветовой маркировке, сохранить для себя в компьютер разные схемы распиновки либо распечатать их.

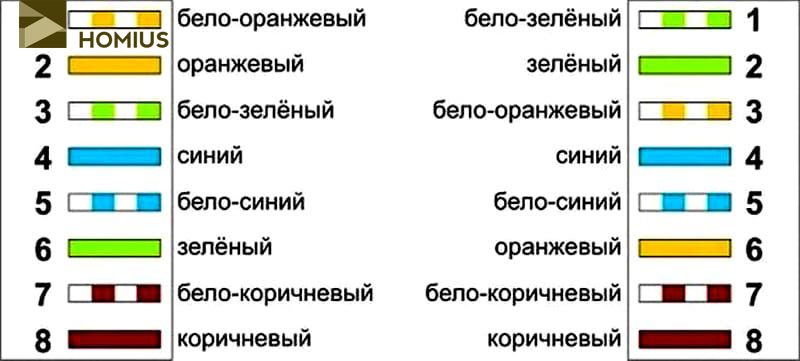

Схема распиновки перекрёстного обжима витой пары
Заключительная часть
На 1-ый взор кажется, что обжим витой пары, как на 4, так и на 8 проводов, процесс очень непростой. Но стоит только разобраться, как он осуществляется, и провести коммутацию единственного коннектора, становится ясно, что процесс прост. А вот понадобиться схожий опыт может в хоть какое время. Ведь сейчас трудно представить для себя квартиру либо личный дом, в каком бы не было веба. При всем этом, скорость соединения, при его подключении через разные модемы, работающие с сотовыми сетями, оставляет вожделеть наилучшего, а означает, познание правил обжима витой пары и распиновки очень принципиально.
Принципиально! Работа по обжиму витой пары просит аккуратности
Редакция онлайн-журнала Homius очень уповает, что нынешняя статья будет полезна тем, кто никогда не сталкивался с схожей задачей. Невзирая на то, что информация в ней была изложена очень развёрнуто, может быть, у вас остались какие-либо вопросы по теме. Если это так, смело задавайте их в комментах ниже. Наши спецы постараются ответить на них как можно резвее. Также просим вас поделиться своим опытом в обжиме витой пары, если такой имеется, либо просто выразить своё мировоззрение о статье.
А мы, в итоге, предлагаем к просмотру достаточно менторский видеоклип, который не отнимет у вас много времени.

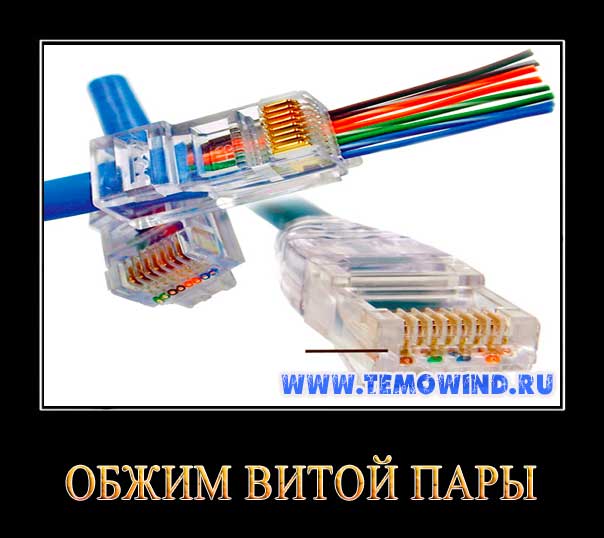

Как выполнить обжим витой пары?
Приветствую Вас, почетаемые друзья! Сейчас мы с Вами побеседуем про обжим витой пары, разглядим методы и разновидности. Процедура обжима витой пары осуществляется системными админами и монтажниками. Если вы в первый раз столкнулись с этим понятием (что вряд-ли), то стоит разобраться, что все-таки представляет собой витая пара.
Это соединение проводов, которое образует собой интернет-кабель. Конкретно он подключен к вашему компу либо роутеру, раздающему веб на весь дом. И если кабель повредился, то его необходимо обрезать и совершить обжим. Но если вы приняли решение выполнить эту функцию без помощи других, то нужно отлично знать теорию и методы обжима. Для более подробного разъяснения материала я добавил схемы.
Обжим витой пары: методы, отличия, аннотация
В этом материале мы разглядим следующие вопросы:
1. Прямой метод обжима;
2. Перекрестный метод обжима (кроссовый);
Нужные инструменты для выполнения обжима;
ВНИМАНИЕ! Сам процесс достаточно обычной, но я безотступно советуем поначалу ознакомиться со методами обжима, дабы осознать, какой необходимо избрать в вашем случае. Например, где применяется кроссовый не всегда подойдет прямой метод обжима.
Что представляет собой обжим витой пары?
Закрепление особых разъемов, которые размещены на конце интернет-кабеля, именуется обжимом витой пары. Сейчас самыми распространенными разъемами являются коннекторы 7Р8С на 8 контактов. Для провайдеров и системных админов они известны как RJ-45. Поделить эти разъема можно на:
Экранированные для кабелей типа STPили FTP;
Неэкранированные – они применяется только обжима кабелей UTP.

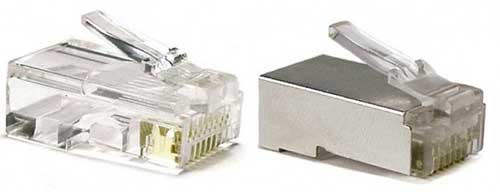

На рисунке прозрачный коннектор – это неэкранированный разъем, а железный – экранированный:
Выбор коннектора является принципиальным моментом, так как некоторые из них предусмотрены только для экспертов. Покупая разъемы, заблаговременно предупредите торговца, что собираетесь делать обжим витой пары без помощи других. Принципиально! Не рекомендую получать разъемы совместно с вставкой, так как они рассчитаны на многожильные и мягенькие кабеля, установить таковой коннектор для жесткий кабель будет очень трудно.
Разобраться с устройством разъема можно и без помощи других. Давайте тщательно разглядим обжим витой пары. Снутри коннектора находится 8 канавок, в которые необходимо поместить жилы кабеля. Над каждым углублением установлены контакты. Прежде всего, необходимо найти с какой стороны начинается нумерация этих контактов. Для этого повернуть разъем таким макаром, дабы контакты были установлены защелкой к для себя.
Коннектор помещается в разъем для интернет-кабеля, которые могут быть в компьютере, роутере либо в другом устройстве. Поглядите, как подключен кабель к вашему компу. Справа идет 1-ый контакт, слева – восьмой. Запомните этот момент, так при неверной расстановке контактов таковой кабель работать не будет.
Схемы для обжима витой пары и их различия

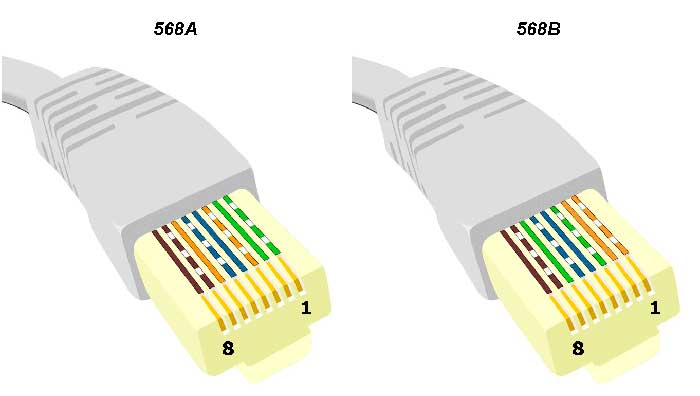

Для обжима монтажники применяют две схемы: EIA/TIA-568Aи EIA/TIA-568B. Схемы отличаются между собой по расположению жил. За счет того, что снутри жилы свиты с разной изоляцией, вы сможете повторить и первую, и вторую схему. Ниже показана нумерация контактов и различия между схемами по цветам:
Пристально изучите размещение. На схеме 568А под №1 идет бело-зеленая жила, под вторым номером – зеленоватая, а под последним (восьмым) – коричневая. Предназначение схемы 568А: для вас нужен этот вариант, если вы собираетесь соединить между собой нескольких компов, другими словами сделать локальную сеть.

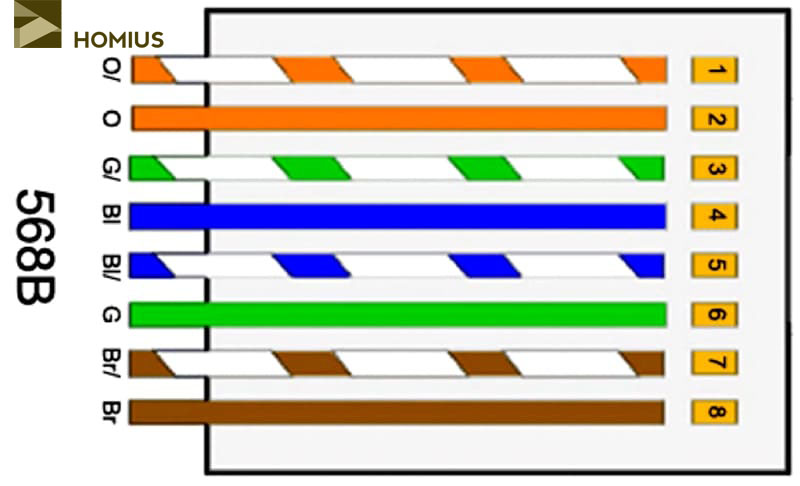

Что касается схемы 568В, то тут под первым номером идет бело-оранжевая жила, под вторым – оранжевая, а под восьмым – коричневая. Предназначение схемы 568В: если для вас нужна соединить компьютер и роутер интернет-кабелем, то для вас пригодиться схема 568В.
Обжим витой пары: методы
Зависимо от задачи, применяют два варианта обжима витой пары – прямой и перекрестный (кроссовый):

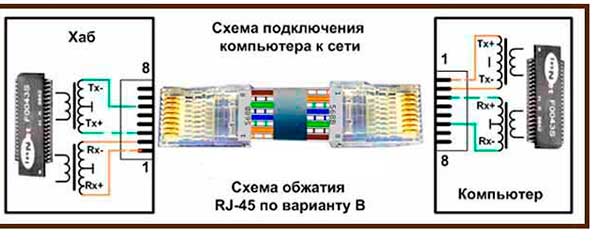

Прямой обжим нужна для сотворения кабеля, с помощью которого осуществляется подключение клиентских устройство и различных типов сетевого оборудования к компьютера. Соединение сетевого оборудования между собой также производит с помощью прямого метода. Он более распространенный, так как основная операция – это подключения основного кабеля к роутеру, а потом – к компу.
Перекрестный (кроссовый) применяется исключительно в основном для одной цели: соединить несколько компов между собой. В таковой схеме не участвует сетевое оборудование. В редчайших случаях кроссовый обжим нужен для того, дабы соединить старенькые кабели и сделать общую сеть.
Изготовка прямого обжима
Вернемся к схемам, для прямого обжима в большинстве случаев применяется 568В. При обжиме необходимо выполнить основное условие – оба конца должны быть схожи.
В некоторых случаях для сотворения прямого обжима употребляет только две пары, а не стандартные четыре. Таковой кабель позволяет подключить к сети две единицы оборудования. Для примера можно взять роутер и компьютер. Это сбалансированный вариант для домашнего применения. Скорость обмена будет 100 мб/с.
Для примера мы взяли стандартную схему RJ-45, в какой участвуют две главные жилы – оранжевая и зеленоватая. Если выбирается другой тип обжима, зеленоватую жилу нужно поменять на синею, а оранжевую – на коричневую. Схема при всем этом не изменяется.
Изготовка кроссового обжима
При разработке кроссового кабеля 1-ый конец должен быть обжат по схеме 568А, а 2-ой – по 568В. Это главное отличие от прямого метода обжима.
Видите ли на схеме, для сотворения такового соединения пригодятся все восемь жил. В некоторых случаях нужна кроссовый обжим, обеспечивающий скорость до 1000 мб/с. Для этой цели применяется другой метод обжима, который показан ниже:
Тут мы лицезреем, что под первым номером бело-зеленую жилу, а под восьмым –бело-синею. Тут сохраняется последовательность, но отличия от схемы 568А все таки находятся из-за того, что голубая и коричневая пары друг дружку поменяли.
Нужные инструменты и материалы для выполнения обжима
Итак, вы собрались без помощи других обжать витую пару. Перед тем, как отчаливать в спец магазин, нужно найти нужные материалы с инструментами:
Обжимать мы будем кабель витой пары пятой категории, который изображен на рисунке:
Дальше необходимо приобрести два разъема (коннектора) модели RJ-45. Рекомендуется взять пластмассовый колпачок, который защитит коннекторы от случайных повреждений. Также колпачок нужен для увеличения уровня защиты от пыли и воды. Если кабель будет лежать в сухом помещении, то это требование можно считать необязательным.
Осуществляется работа с помощью обжимного инструмента, который монтажники именуют кримперомили обжимными клещами. При помощи кримпера можно делать не только лишь обжим, но и обрезку кабеля. Он подходит для коннектора RJ-45 и телефонного разъема RJ-11. При покупке обжимного инструмента уточните, что вы будете обжимать коннектор RJ-45. Смотрится инструмент вот так:
Также нам будет нужно снимать внешнюю изоляцию, осуществляется эта процедура с помощью стриппера. Если вы приобрели современные обжимные клещи, то там, вероятнее всего, уже есть разъем для этой процедуры. В любом случае, стриппер тоже не помешает:
Этот набор подойдет для всех схем. После того, как вы избрали подходящий метод обжима, можно перебегать к аннотации.

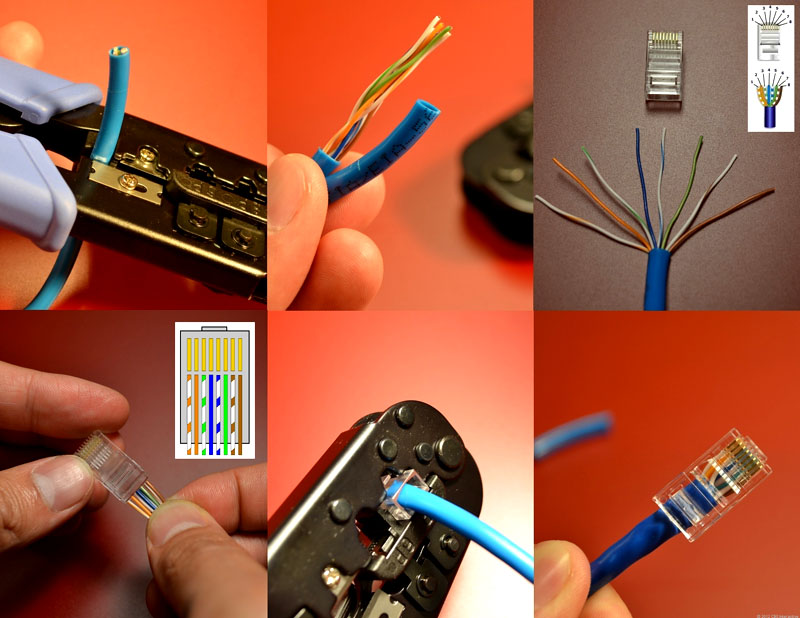

Исполняем обжим витой пары без помощи других: пошаговая аннотация

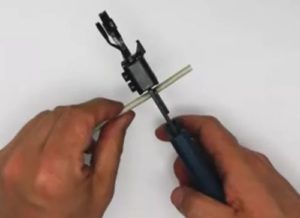

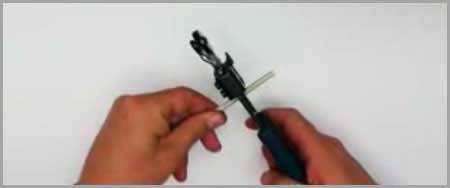

Сперва нам необходимо обрезать конец интернет-кабеля. Для этой процедуры вы сможете применять обжимной инструмент либо стриппер. Если в обжимном инструменте лезвий нет, а стриппер вы не приобрели, то конец кабеля можно обрезать обычным ножиком.
Следующий шаг – это снятие изоляции. Тут нам пригодиться тот же инструмент, что и в прошлом шаге. Если вы работаете ножницами либо ножиком, то функцию необходимо делать вдвойне аккуратненько, провода не должны быть повреждены при подключении. Осуществляется снятие изоляции вот так:
Проводки необходимо аккуратненько расплести, а потом развести, дабы с ними было комфортно работать. Сейчас самый главный момент – выравниваем их и выстраиваем в определенную схему, соблюдая цветовую последовательность. Процесс схож для схемы 568А и 568В.

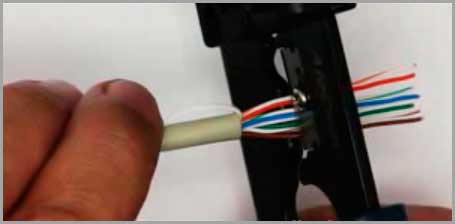

Берем инструмент и обкусываем провода, нам необходимо, дабы из кабеля торчало около 1 сантиметра.
Берем коннектор и помещаем в разъем проводки. Принципиально! Нужно расположить коннектор RJ-45 таким макаром, дабы защелка была вверху, а отверстие – понизу (в принципе можно и напротив повернуть коннектор, дабы выполнить обжим витой пары, кому как комфортно). Для убежденности поглядите, как кабель подключается в разъем компьютера либо роутера. Тогда вы точно не ошибетесь.
Перед тем, как зажимать провода, нужно убедиться, что все провода вполне вошли в разъем RJ-45. Время от времени провода загибаются, необходимо вынуть их воткнуть опять, за ранее выровняв их.

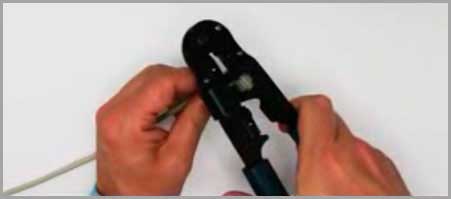

Сейчас помещаем коннектор в место для обжима. Нажатие на ручки необходимо делать плавненько, но сильно. Проверьте, что разъем в инструменте соответствует подходящему коннектору. На фото показан процесс обжима:
Готово, обжим витой пары выполнен удачно. Видите ли, процедура довольно обычная. Главное тут – это поместить провода в правильной последовательности. Для проверки работоспособности кабеля и корректности обжатия применяется устройство под заглавием LAN-tester. Если вы не занимаетесь подключением веба, то тратиться на него смысла нет.
Итак, подводя результат нынешней темы, необходимо сказать, что при первом разе обжима витой пары у вас, может быть, может не получиться верно, выполнить обжим витой пары. В этом нет ничего ужасного, каждый имеет право на ошибку при обжиме, как говориться. На сей день я буду завершать нынешнюю статью, надеюсь, что в нынешнем материале Вы закрепили себе очередной нужный опыт, который как указывает практика, может понадобиться в любом случае.
