Вилка с заземлением как подключить

У каждого современного человека дома и на работе насчитывается более 10 электрических устройств, которые существенно упрощают жизнь и делают ее более комфортабельной. Дабы устройства функционировали, их нужна подключать к электрической сети. Для этой цели были придуманы и сделаны различные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового устройства.

Виды электрических вилок

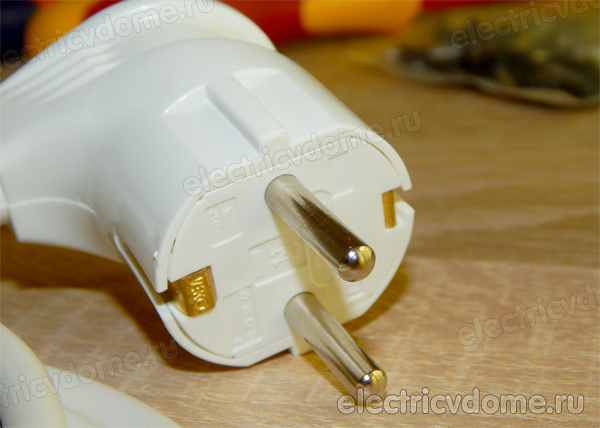

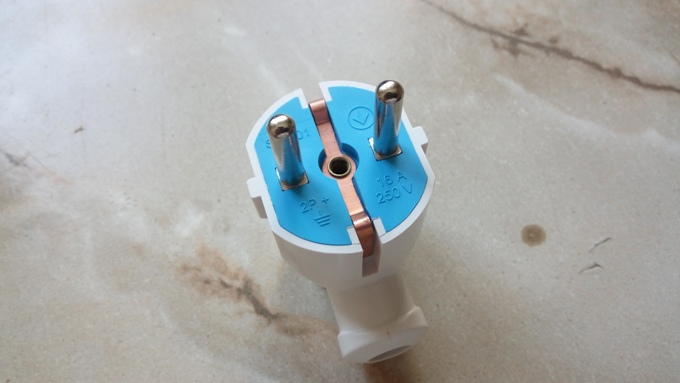

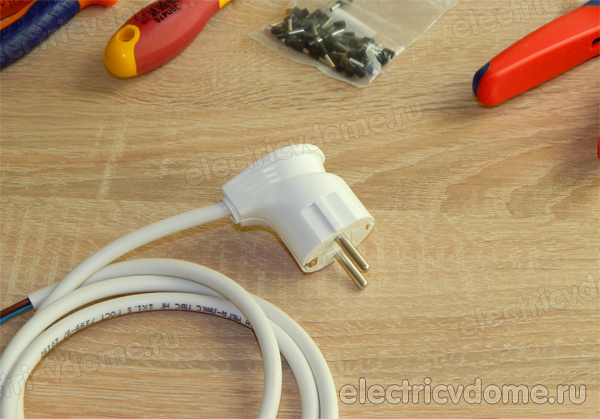

Электрическая вилка евростандарта

До того как узнать, как собрать вилку розетки, необходимо ознакомиться с их разновидностями. По собственной конструктивной особенности электрические вилки не достаточно чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые нередко монтируют в быту, являются следующие модели:

Разборные модели самые нужные, обосновано этой высочайшей функциональностью и возможностью по мере надобности поменять электрическую вилку. У неразборных моделей корпус литой, потому разобрать его не представляется вероятным. Во время ремонта провода нужна обрезать у основания.

Все почаще в русских домах устанавливают розетки евро эталона. Дабы обеспечить надежное соединение и непрерывную подачу тока, нужна вилка соответственного эталона.

Каждый электрический устройство – это возможная угроза здоровью и жизни человека. Дабы предупредить вероятное поражение, вилки непременно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Но отличаются вилки не только лишь по конструктивным особенностям. В текущее время на российском рынке выпускается вилки 2-ух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в какой перечислены все технические свойства – допустимые характеристики напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок евро эталона СЕЕ 7-16, имеют круглый штырь поперечником 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка создана для тока нагрузки менее 6 А, не вооружена заземляющим контактом.
• С6 – также аналог вилок евро эталона СЕЕ 7-17, обустроены круглым штырем поперечником 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока менее 10 А.

В Рф эксплуатируется огромное количество устройств со шнурами, которые обустроены разборными вилками типа С1-В с круглым штырем поперечником 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на некоторое количество видов. С техническими чертами, преимуществами и недочетами каждой необходимо ознакомиться более детально.

Устройство неразборной вилки

Цельная вилка

Конструктивные особенности неразборных модификаций всюду однообразные. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка вооружена 2-мя выступами, задачка которых – обвод провода. Обвод важен тем, что исключает возможность обрыва шнура вилки, если к нему была приложена значимая сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высшую степень плотности корпуса с накрепко зафиксированным в нем сетевым шнуром.

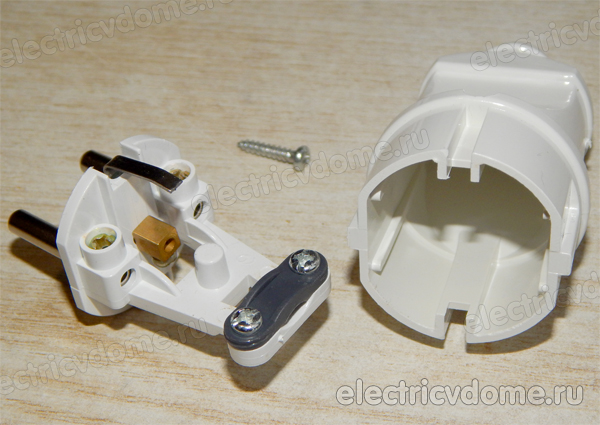

Устройство разборной трехполюсной конструкции

Еще не так издавна для подключения электрических устройств использовались только разборные конструкции. Сейчас их употребляет все еще огромное количество россиян. Без таковой детали не обойтись, если будет нужно поменять литой механизм, который вышел из строя. Преимущество таковой вилки заключается в ремонтопригодности и способности применять ее неоднократно. Ее без особенных усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция неописуемо ординарна в собственном выполнении. Она состоит из 2-ух половин пластмассового корпуса, 2-ух штырей из латуни, крепежных деталей и прижимающей планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особенной сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию устройств мощностью менее 220 Вт. Штыри сделаны из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластмассовой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки нетрудно, но во время выполнения работ очень принципиально смотреть за соблюдением техники личной безопасности.

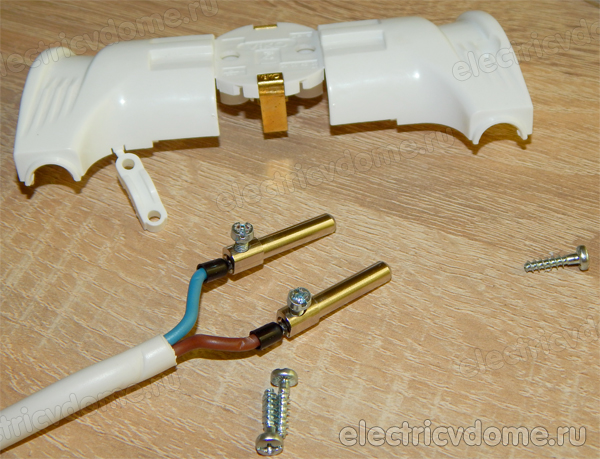

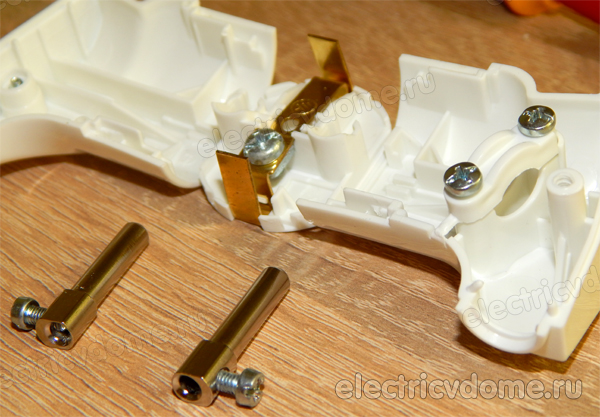

Как разобрать вилку электрическую типа С1-В

Нужна приготовить концы проводов к подключению. Для этого обрезается шнур с интервалом менее 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, обычно, изоляция в этих местах становится жесткой и подлежит подмене. На концах провода формируются колечки. После чего на винты инсталлируются пружинные гроверы и плоские шайбы. Сейчас эту конструкцию можно вставлять в винты.

Винт нужна вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Устанавливаются они выступами в корпусе в особые углубления. На провод накладывают планку и при помощи 2-ух винтов придавливают к корпусу. Если изоляция узкая, дабы предупредить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку либо резиновую.

Замена электровилки типа С1-В

В окончание соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их необходимо отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным методом, что и в прошлом разделе. Разработка сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их непременно следует установить. Провод желто-зеленого окраса можно подсоединять только к заземляющему контакту. Обычно, он размещен в центре между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, поэтому, в вилке это место остается свободным.

Особенности замены различных видов электрических вилок

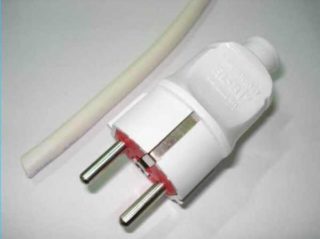

Замена конструкции евро эталона

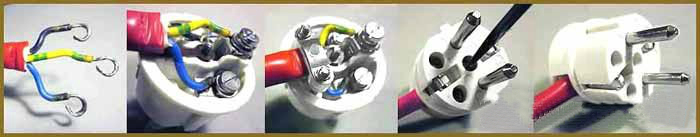

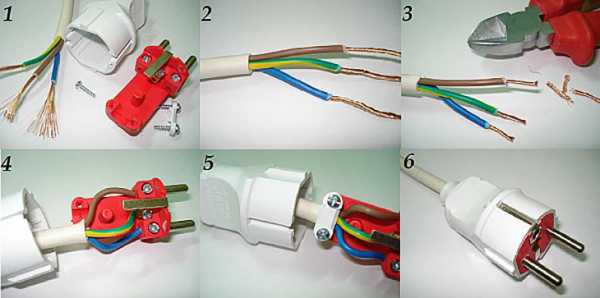

Этапы замены электрической вилки евро вида

Обычно, необходимость в подмене появляется, когда была нарушена целостность 1-го из штырьков. Разработка довольно обычная:

1. Замена начинается с демонтажа старенькой евровилки и удаления наружной оболочки с провода. От конца удаляется более 5 см.
2. Любая жила провода зачищается примерно на 15 мм. Этой длины будет довольно для подключения проводов в конструкции евро эталона.
3. Все обнаженные жилы обрезаются таким макаром, дабы длина обнаженных проводов была менее 10 мм. Этого довольно, дабы поменять вилку новейшей без помощи других.

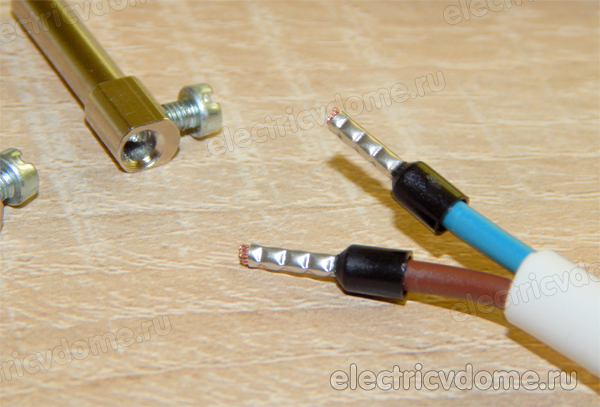

4. Для обеспечения надежного контакта нужна при помощи плоскогубцев подогнуть концы проводов.
5. Следующий шаг – правильное подключение проводов. Большая часть шнуров обустроено 3-мя проводами. Карий – фаза, желтоватый либо зеленоватый – заземление, синий – ноль.
6. Дабы вилка не шаталась, ее необходимо отлично зафиксировать, зажав провод пластмассовой перемычкой.

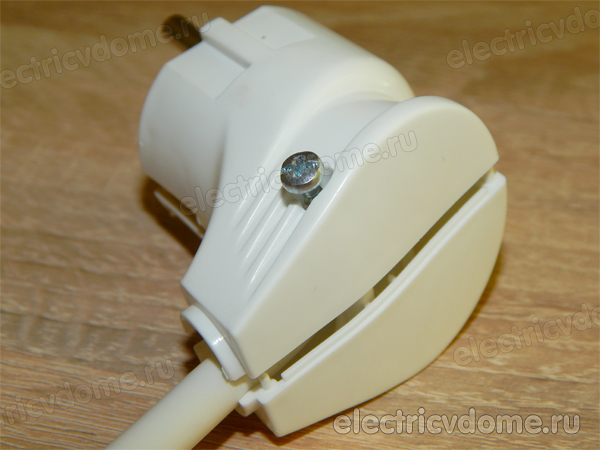

7. Оканчивающий шаг – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки довольно обычное, но во время выполнения работ необходимо проявлять осторожность.

Замена старенькой электровилки русского эталона

Одна из более распространённых в СССР конструкций вилок, рассчитана на 220В

Древняя электрическая вилка имеет еще больше ординарную конструкцию в сопоставлении с предшествующим аналогом. Метод замены в этом случае незначительно отличается. Главные этапы, из которых состоит замена:

1. Демонтируется старенькый корпус и разбирается.
2. Как и в прошлом случае оголяются провода. Концы зачищаются на 15 мм.
3. В этом случае заземление отсутствует, потому подсоединить необходимо всего два провода. При подключении принципиально смотреть за полярностью.

Оканчивающий шаг – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, совместно с которым обеспечивается и штепсельное соединение. С его помощью удается стремительно подключить и отключить электрический устройство, применяя различные разъемные контакты.

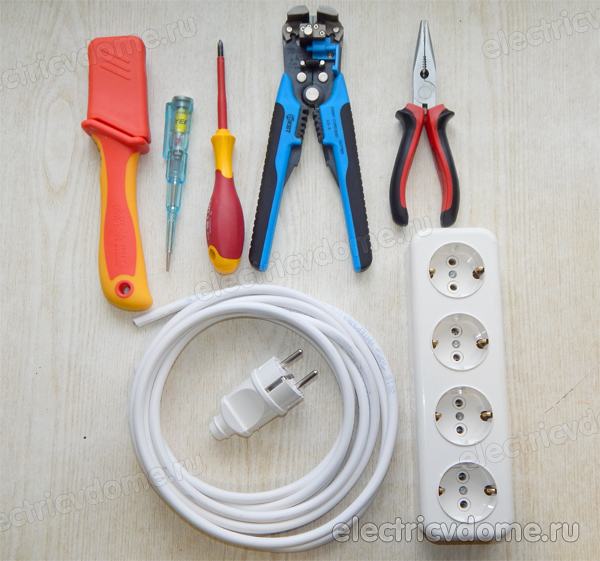

Для замены штепсельной конструкции будет нужно следующий рабочий инвентарь: крестовидная и плоская мелкие отвертки, стриппер, поделочный ножик и новенькая вилка. Разработка замены такая:

1. Выкрутить винт, задачка которого была обеспечить надежное соединение половинок механизма, разобрать его.

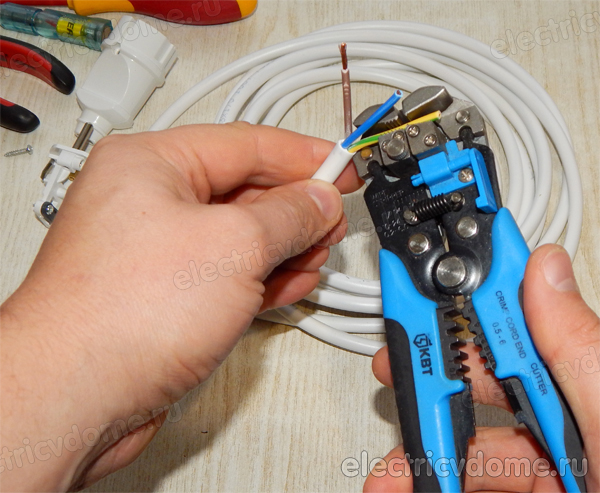

2. При помощи стриппера удалить около 5 см верхней оболочки кабеля. Если вилка вооружена предохранителем, нужна его верно подобрать, к примеру, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, дабы конец стал осторожным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего накрепко фиксируется при помощи пластмассового зажима.

Большая часть штепсельных модификаций обустроено особыми металлическими гнездами, куда должен вставляться обнаженный конец провода. Затягивается он маленьким винтом.

Адаптация вилок

Довольно нередко встречаются электрические приборы, вилки которых не подходят для российских розеток. В данном случае решение трудности одно – подключение устройства через особый переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у таковой конфигурации составляет 19 мм, поперечник каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они обустроены дополнительным штырем заземления, который не дозволит воткнуть вилку в розетку.

Для решения трудности конструкцию зажимают в тиски и осторожно, дабы не разрушить нужные штыри, 3-ий спиливают ножовкой по металлу. Отсутствие заземляющего штыря дозволит беспрепятственно подключить устройство к розетке.

Адаптация британской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной полосы, они созданы для подачи питающего напряжения, а 3-ий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Дабы механизм можно было применять, будет нужно уменьшить ширину штырей на 2,5 мм и удалить заземление. Излишний удаляется ножовкой по металлу, с ее помощью и стачиваются другие штыри. На этом адаптация завершается, вилку можно применять в домашних критериях.

Как подключить вилку к проводу? Аннотация с фото и видео.

Очень нередко нам приходится поменять старенькые электровилки на бытовых устройствах в силу их не долговечности, а все так как производители на всем сберегают. Так как подключить вилку к проводу, если древняя сломалась либо же просто отпал провод, а сама вилка не разборная? Все просто!

1-ое, с чем необходимо обусловиться, это вилка у вас с заземлением либо без. Как это выяснить? Электровилка с заземлением имеет три контакта, другими словами к ней подключается три провода, а вилка без заземления два контакта, другими словами к ней подключается два провода. Это можно поглядеть по количеству проводов в кабеле питания электроприбора.

2-ое, что необходимо знать, на какую критическую нагрузку рассчитан электроприёмник, к которому мы подключаемся. Электровилки бывают на 6, 10, 16 А и т.д.. В домашней электросети используются конкретно эти три. На сколько ампер нам нужна вилка? Высчитать до боли просто! К примеру, это электрочайник мощностью 2 000 Вт. Он работает от сети 220 В. Нам необходимо поделить 2000/220=9.09А. Получаем, что для чайника будет довольно вилки на 10 А. Но я бы рекомендовал брать с припасом на 16 А, по той причине, что производитель всегда завышает характеристики на свою продукцию, а если электровилка изготовлена в Китае, то и подавна.

Третье, на что следует направить внимание, это направление подключение провода к вилке, оно бывает прямым и под углом в 90 градусов. В большинстве случаем вилка под углом 90 градусов будет удобнее в эксплуатации, потому рекомендую брать конкретно такие вилки.

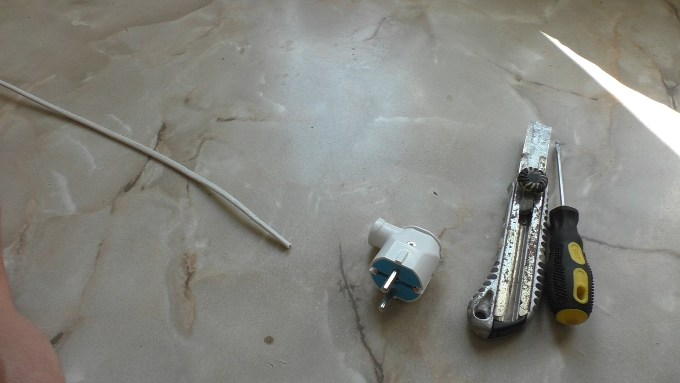

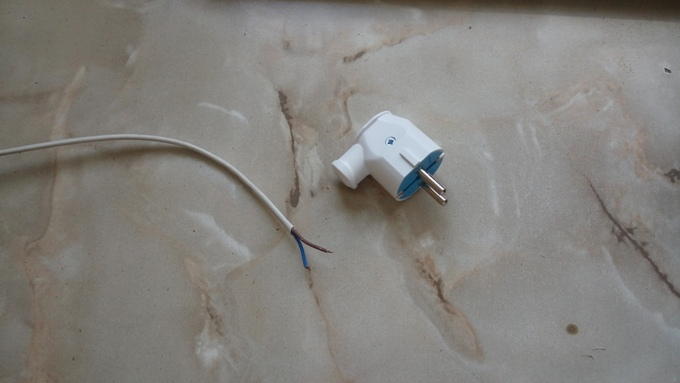

Как подключить вилку к проводу? Что для этого необходимо?

По сути, подключить кабель к электровилке до боли просто, для этого нам пригодится минимум инструмента: отвертка и ножик, может быть еще паяльничек, но это не непременно.

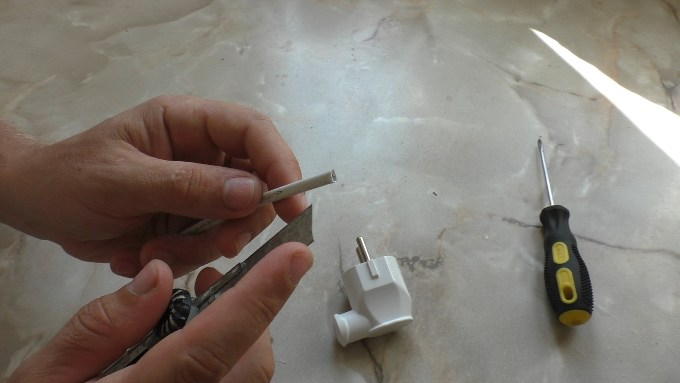

Берем ножик и зачищаем изоляцию на проводах, делать это необходимо акуратно, что бы не разрушить медные жилы.

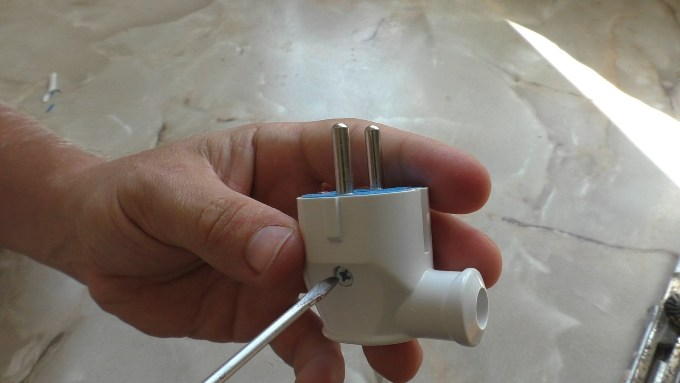

Сейчас берем отвертку и разбираем электровилку. Обычно, необходимо открутить только один винтик и вилка с легкостью разбирается.

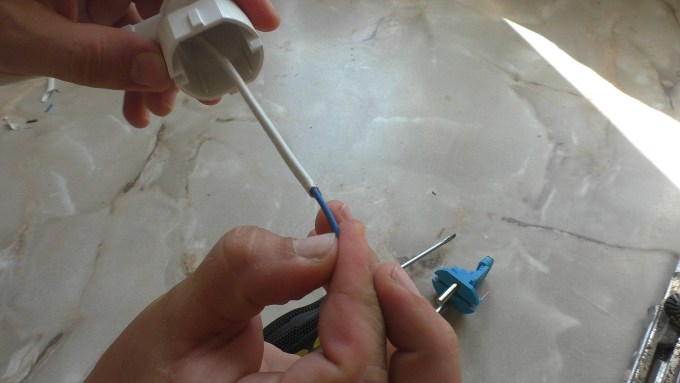

Продеваем провод в пластмассовый корпус вилки.

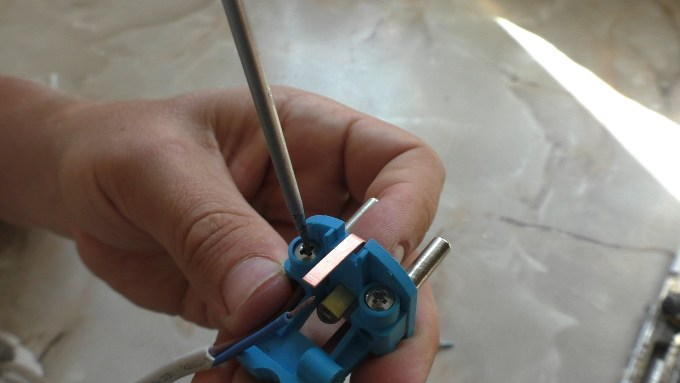

Фиксируем провода винтами. В моем случае, их только два, но может лупить и три. 3-ий – это заземление, он имеет желтоватый, зеленоватый либо желто-зеленый цвет.

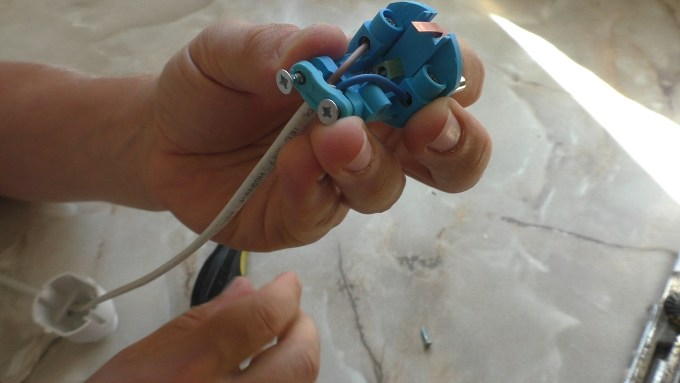

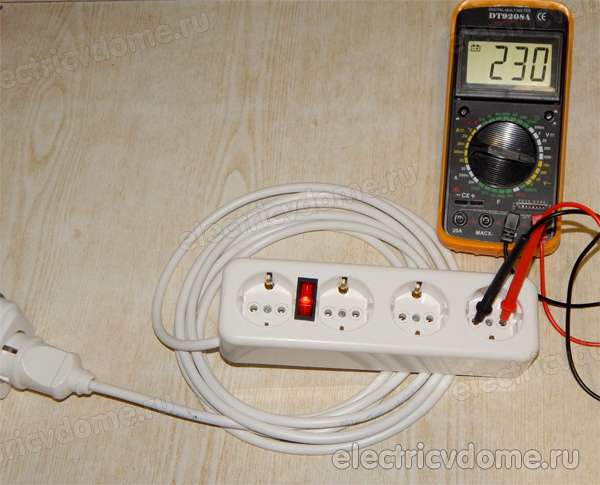

Особым зажимом закрепляем кабель, что бы наши провода не выпали со собственных креплений. Собираем электровилку назад и проверяем работоспособность, включая ее в розетку. На этом все. Как вы могли увидеть, что подключить вилку к проводу совершенно просто и с этим управится каждый.

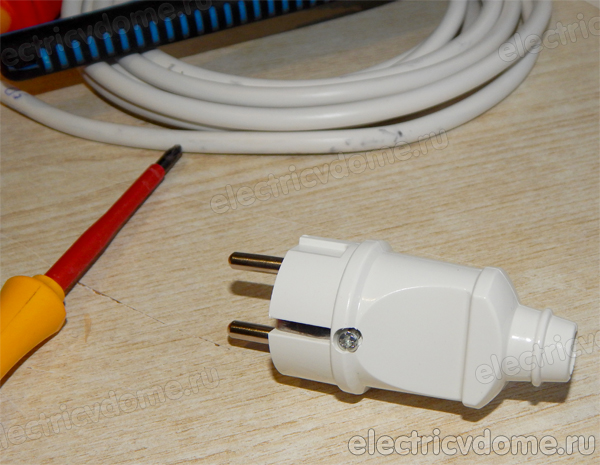

Замена электрической вилки

Многие бытовые приборы подключаются к электросети при помощи вилок. С течением времени они могут выходи́ть из строя, и для некоторых это может стать суровым вопросом — как поменять вилку на проводе?

Нужно отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может перейти просто. К примеру, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять ординарную вилку на евро- либо напротив. Все эти аспекты подвергнутся рассмотрению ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

В протяжении долгого времени в различных странах создавались свои эталоны на штепсельные разъемы. Закупка зарубежного электрического оборудования создавала трудность для его подключения к российским розеткам.

Не считая того, разрабатывались новые модели вилок и розеток, которые вносили еще более неурядицы. На сегодня в магазинах можно приобрести как старенькые русские штепсельные разъемы, так и новые завезенные из других стран.

Потому в этой статье будет рассмотрена аннотация по подмене электрической вилки различных эталонов.

Рассмотрение главных частей вилки поможет осознать, как верно поменять вилку на проводе. Неважно какая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задачка корпуса – защитить человека от поражения электрическим током. Не считая этого, в корпусе накрепко крепятся контакты и провод. Корпус может быть различной формы и размера, разборным либо нет.

Розетка и вилка должны подходить друг дружке не только лишь по размерам, но и исходя из убеждений безопасности. К примеру, вилка с отчасти изолированными контактами может употребляться с розетками, имеющими ровненькую поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, нужно использовать с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, находящиеся в форме треугольника, вилку воткнуть в розетку можно только одной стороной.

При всем этом провода к розетке подключают таким макаром, дабы фаза шла к выключателю.

Контакты на вилках в главном делаются круглыми, но есть модели, в каких они плоские.

Круглые контакты бывают поперечником на 4 и 4,8 либо даже 7,05 мм, хотя в Рф это большая уникальность. В Русском Союзе были контакты с прорезями, это присваивало им характеристики пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг дружке, а с маленьким схождением.

Роль пружины делает пластик вилки. Такие модели можно применять в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно производить лишь на разборных моделях. Методы подключения проводов могут быть различными, но, обычно это резьбовое соединение конкретно с самим контактом.

В ближайшее время все почаще применяются вилки с заземляющим контактом, он может быть выполнен в виде штыря либо гнезда. В последнем случае в розетке имеется штырь, который заходит в гнездо вилки.

Дополнительно по краям корпуса вмонтированы заземляющие пластинки, которые мало утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах применяется напряжение 100–127 В с частотой 50 либо 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более массивные устройства подключать к розеткам будет опасно.

Хотя в некоторых странах в переносках применяют вилки, просто выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из главных правил, которое нужно учесть, дабы знать, как поменять вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно массивные вилки можно найти по виду. Они имеют огромные размеры и толстую изоляцию, также массивные контакты. Подключаемый провод также должен быть рассчитан на таковой же ток.

Как поменять старенькую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Иногда старенькые изделия служат еще лучше, чем новые. Потому желание поменять старенькую вилку может появиться по нескольким причинам:

• электроприёмник, подключаемый через вилку, вышел из строя, и появилось желание применять провод по другому предназначению;
• из-за недлинного замыкания в проводе либо электроприёмнике вилка обгорела и ее нужно поменять;
• в квартире поменяли розетки, и древняя вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприёмник остался этим же, то вилку необходимо установить такого же номинала либо большего, какой был у старенькой. При всем этом следует проверить и розетку, дабы она тоже соответствовала этим характеристикам.

Также инспектируют вилку и розетку на сопоставимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении либо выключении.

После подбора новейшей вилки приступают к разбору старенькой. Старенькые вилки имели разборный корпус, который состоял из 2-ух половинок, либо 2-ух частей, вставляемых одна в другую. Крепление делается при помощи винта с гайкой либо без. Гайка впаивалась в корпус и с наружной стороны не была видна.

Разглядим, как подключить электрическую вилку:

1. 1. При разъединении частей видны контакты, находящиеся в собственных местах. Подключение провода осуществляется при помощи винта, ввинчиваемого в контакт.
2. 2. Дабы провод был плотно соединен с корпусом и не болтался, он зажимается пластинкой при помощи 2-ух болтов. Между проводом и пластинкой непременно должна быть изолирующая прокладка.
3. 3. Если новенькая вилка имеет такую же конструкцию, необходимо все разобрать и провод подсоединить к новейшей вилке в таком же порядке. В других случаях может пригодиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению 2-ух вопросов:

1. 1. Мощность вилки, розетки и подключаемого устройства должны быть на этом же уровне.
2. 2. Если есть особенности в устройстве вилки, их нужно строго делать.

Решение первого вопроса уже обсудили, как поменять вилку на проводе, если применяется поляризованный разъем?

В данном случае поначалу нужно произвести маленькое исследование. При помощи мультиметра либо другого устройства, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя размещенного на электрическом оборудовании.

Отмечают этот провод. Потом в розетке находят фазу и глядят, какой контакт вилки будет заходить в это гнездо. К этому контакту нужно будет подключить провод, идущий на выключатель устройства. 2-ой провод подключают к другому контакту, лежащему в этой же плоскости.

3-ий контакт остается неподключенным. Это справедливо для двужильного провода, если же применяются три жилы – смотрите ниже подзаголовок «Как поменять вилку с 3-мя проводами».

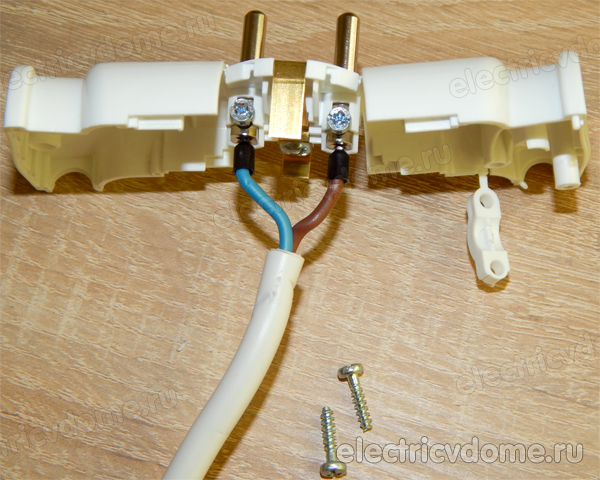

Как поменять вилку с 2-мя проводами

Подключение электрической вилки к проводу с 2-мя жилами делается произвольно, другими словами не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Нужно только достигнуть надежного соединения, так как при сильной нагрузке в нехорошем контакте будет проскакивать искра, и это место будет греться.

Нагрев приводит к резвому окислению металла, что, в свою очередь, приведет к увеличению сопротивления электрическому току. Сопротивление еще более будет стимулировать нагрев и круг замкнется.

Медные провода можно лудить, в особенности если жила многопроволочная. Но лучше применять для этого особые наконечники — НШВИ. В некоторых вилках для крепления провода необходимо делать колечко, которое притягивается к контакту при помощи винта и шайбы. Это колечко тоже лучше пропаять.

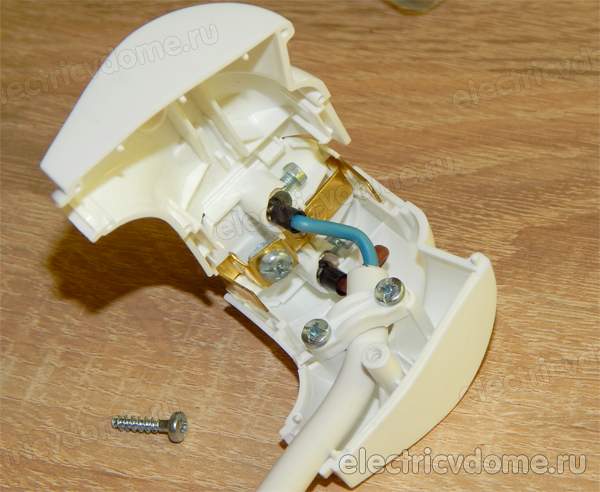

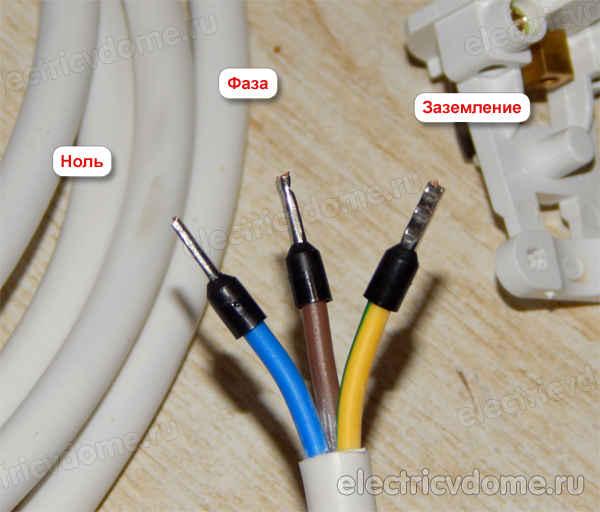

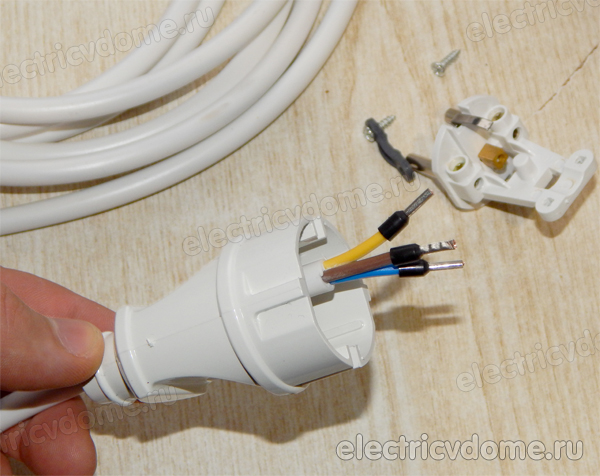

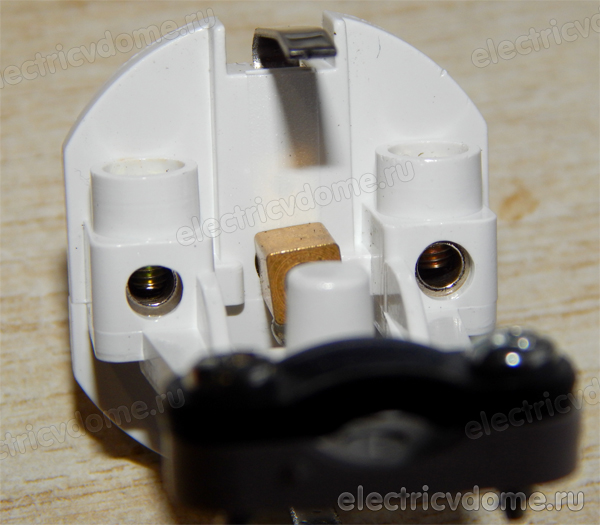

Как подключить электрическую вилку с заземлением

В двухфазной сети может употребляться кабель с 3-мя жилами, одна из которых является заземлением. Замена вилки с заземлением не много чем отличается от замены вилки с 2-мя жилами.

Принципиально не спутать заземление с нулевым либо фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой расцветкой и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, размещенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

Этот контакт может быть штыревым либо гнездовым. Нередко имеются дополнительные пластинки, находящиеся по краям корпуса.

Если касание к нулевому проводу неприемлимо, то заземляющий провод не несет никакой опасности. Потому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

Ранее речь шла о разборных вилках, как поменять вилку на проводе, если вилка литая? В данном случае ничего не остается, как отрезать ненадобную вилку и отыскать ей подмену из разборных вилок.

Замена должна быть не наименьшего номинала, к тому же она должна подходить к розетке, в которую будет врубаться. Весь процесс замены уже тщательно описан выше.

Используя эту аннотацию по подмене электрической вилки, реально избежать ненадобных противных последствий и получить высококачественное штепсельное соединение.
