Фактически во всем вновь построенном жилище в схеме электропитания имеется модуль, называемый устройством защитного отключения либо УЗО. Такая практика понятна: устройство существенно понижает возможность поражения людей электрическим током и возгорания проводки. При всем этом в значимой части имеющегося жилища заложена двухжильная проводка, отсутствует провод заземления, и не установлено УЗО. Но и в таковой ситуации его подключение может быть.
Что такое УЗО
Устройство защитного отключения — это электромеханический устройство, регистрирующий разницу токов, протекающих по проводам нуля и фазы и отключающий потребители. Такое может быть, если в контролируемых цепях возникает утечка тока. Не считая того, в итоге прикосновения людей к находящимся под напряжением частям появляется ток утечки, и напряжение отключается. То же самое происходит при ухудшении изоляции между жилами проводки.

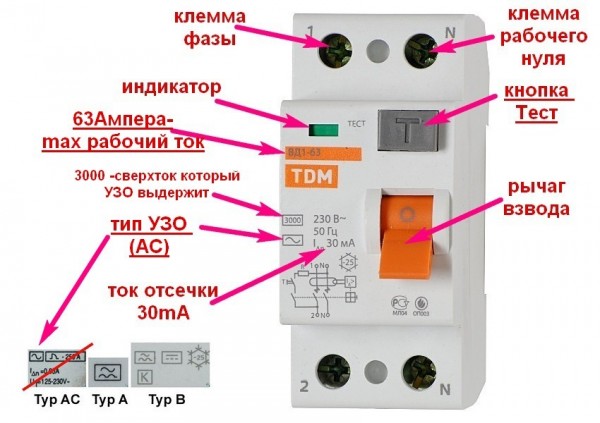

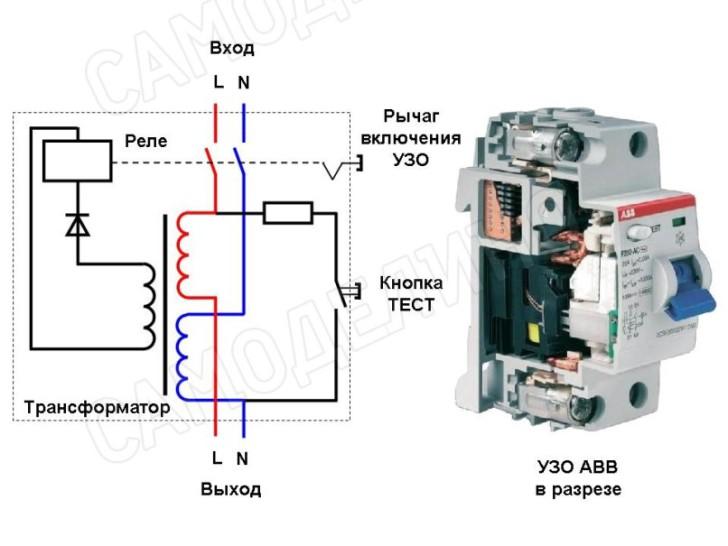

Устройство защитного отключения изнутри
Конструктивно УЗО состоит трансформатора, к одной из 3-х обмоток которого подключено реле. К двум другим обмоткам трансформатора подсоединяются проводники нуля и фазы. Если по ним протекает разный ток, появляется напряжение, которое активирует реле, разрывающее цепь питания нагрузки.
УЗО имеет рычаг включения и кнопку ТЕСТ. Последняя позволяет подключить внутренний резистор, сделать утечку тока и проверить работоспособность устройства. Нельзя повторно включать УЗО, не устранив причину его срабатывания. Также существует устройство, называемое дифференциальным автоматом, которое сразу делает функции УЗО и автоматического выключателя.
Виды электрических сетей
Для того, дабы научиться подключать устройство защиты верно, нужно ознакомиться с видами бытовых электрических сетей. В текущее время есть три варианта систем электроснабжения жилища:
Всем понятно, что в жилых помещениях бывает двухжильная либо трехжильная проводка. 1-ый вариант носит название TN-C по виду заземления. В данном случае провод нуля N и защитный PE объединены в общий PEN.
Система такового вида позволяет сберегать кабель, но не обеспечивает достаточный уровень защиты. В случае двухпроводной схемы отсутствует заземления розеток. Для защиты от удара током при попадании напряжения на железные части потребителей, часто его зануляют, надеясь на срабатывание автомата в итоге возникающего в данном случае недлинного замыкания.
В новых домах и квартирах систему TN-C не используют.
Система с применением трехжильного кабеля проводки в доме TN-S более неопасна и подразумевает раздельные проводники нуля и защиты по всей схеме энергоснабжения: от подстанции до потребителя в доме. В данном случае будет нужно пятижильная линия в трехфазной сети электроснабжения жилища и трехжильная в однофазовой, что приводит к дополнительным расходам.
Система TN-C-S подразумевает объединение проводников N и PE в общий PEN, а потом их разделение при вводе в здание. В точке разделения делают повторное заземление. Таковой вид электрической сети экономен и применяется более нередко. Заметим, что систему TN-C просто конвертировать в TN-C-S. В данном виде сети при обрыве проводника PEN может появиться высочайшее напряжение на вводе в здание, чему можно противостоять установкой реле напряжения.
Правила подключения УЗО без заземления
Таким макаром, когда мы говорим о подключении УЗО без заземления, имеем в виду двухпроводную систему электроснабжения TN-C. В таком варианте на вход устройства защитного отключения к клемме N подключается проводник PEN, а к клемме фазы – проводник L. К выходным контактам устройства подсоединяется нагрузка.

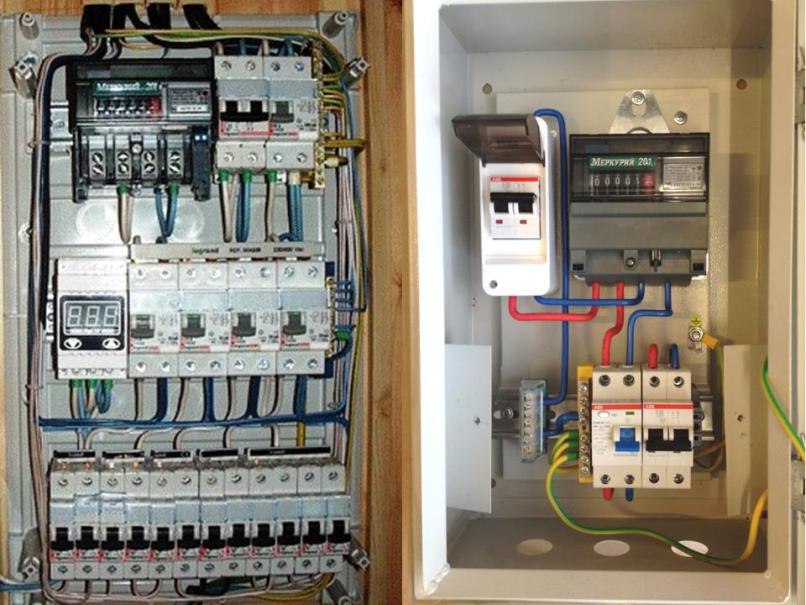

Хорошо выполненный установка УЗО в щитке
В таком случае при возникновении напряжения на корпусе потребителя отключения УЗО не произойдет, так как он не заземлен. В то же время в случае касания поверхности человеком, через тело протекает ток утечки, и защита сработает. Человек при всем этом не пострадает. В этом случае, когда сопротивление изоляции между нулем и фазой окажется недостающим, УЗО также отключит питание, и возгорания проводки не произойдет.
Заметим, что использование устройства защиты в трехфазной сети без заземления не допускается. В данном случае на корпусе потребителя возможно окажется довольно высочайшее напряжение 380 В, и при срабатывании УЗО от тока утечки через человеческое тело, последний может получить поражение, не совместимое с жизнью.
Стандартные схемы подключения УЗО в квартире

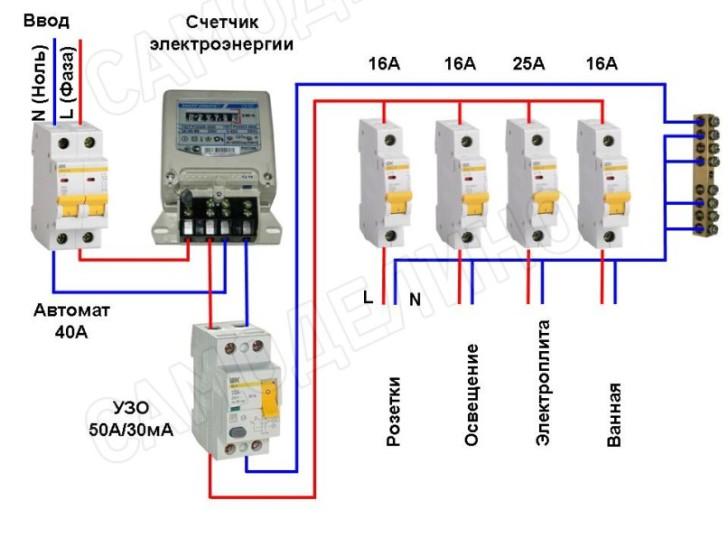

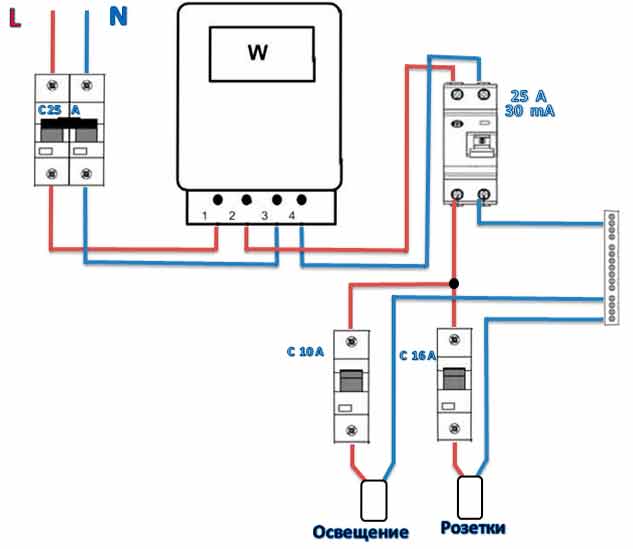

Более обычная схема подключения УЗО без заземления
Перед Вами более экономная схема подключения УЗО без заземления. Оно может быть единственным при малозначительной суммарной длине проводки. Устройство защиты подключается после входного автоматического выключателя и счетчика.

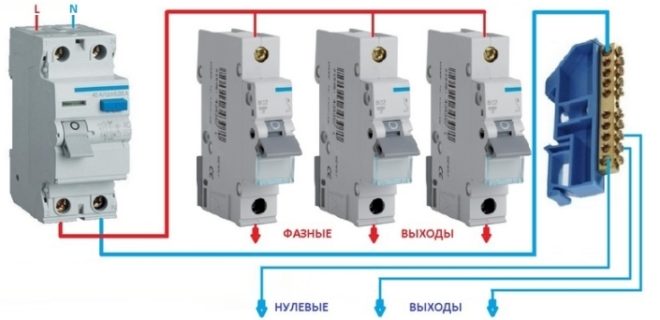

Проводник фазы с выхода УЗО подсоединяется к автоматам, через которые запитаны разные части проводки. Клемма N на его выходе соединяется с шиной PEN. Каждый провод фазы двухжильного кабеля потребителя подсоединяется к выходу соответственного автомата, а провод PEN — к общей шине.

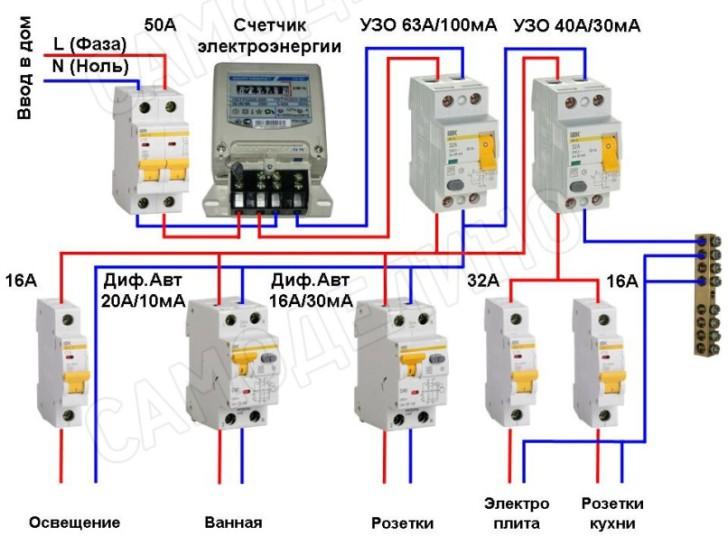

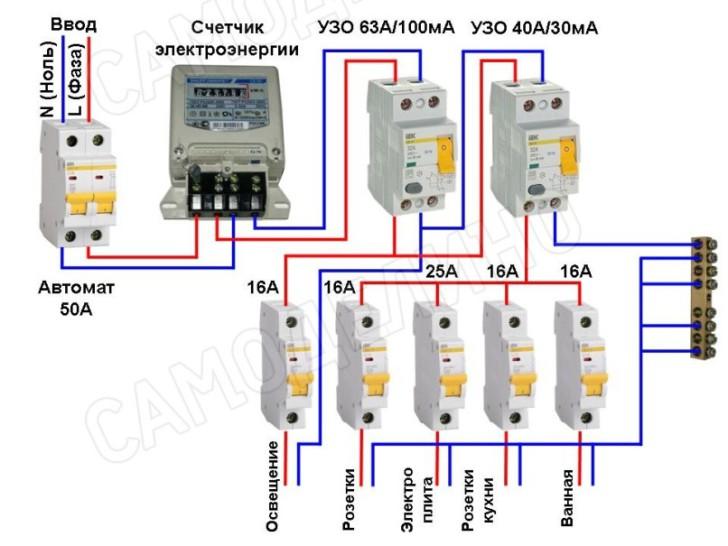

Схема электроснабжения с 2-мя УЗО без заземления
Выше представлена схема подключения 2-ух УЗО без заземления: противопожарного, с контролем тока утечки 100 мА, и устройства с чертой 30 мА — для предотвращения поражения человека электрическим током. Направьте внимание, в приведенном примере линия освещения подключена к выходным контактам устройства защитного отключения, рассчитанного на ток утечки до 100 мА, так как у осветительных устройств корпус из металла не подразумевается. Таким макаром, нулевой провод кабеля освещения подсоединяют не к общей шине, а к выходу входного УЗО.

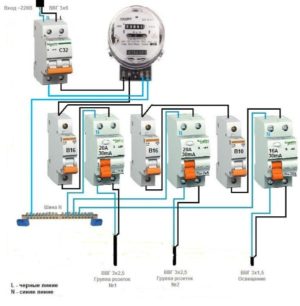

Схема подключения 4 устройств защиты без заземления
В рассматриваемой однофазовой схеме подключения применено два УЗО и два дифференциальных автомата. Общее противопожарное устройство защиты и три отдельных (для различных потребителей) дозволили обеспечить контроль тока утечки различной величины, зависимо от параметров нагрузки. Использование дифференциальных автоматов взамен 2-ух модулей УЗО и автоматических выключателей позволило применять только одну шину и уменьшить количество частей на щите.
Выбор устройства защитного отключения
Вышеприведенные примеры схем подключения УЗО показывают возможность использования различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу устройств комфортна, так как срабатывание 1-го из них не вызовет отключения других потребителей, и поиск неисправности упрощен.
Но УЗО стоят средств, и схема защиты должна быть хорошей. Может быть, для питания таких принципиальных потребителей, как, к примеру, котел отопления и/либо холодильник, необходимо предугадать отдельную защиту. Если же в помещении установлена пожарная либо охранная сигнализация, ее вообщем подключают до УЗО.

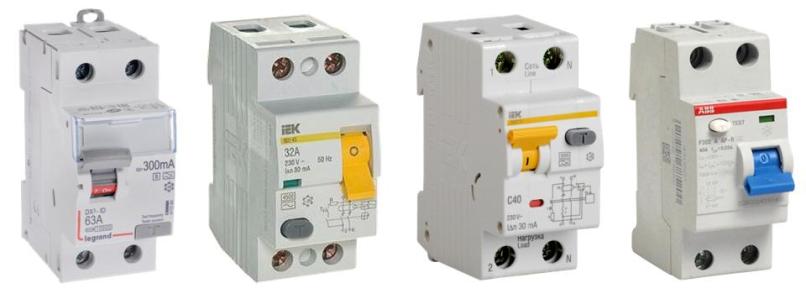

Однофазовые двухполюсные УЗО и дифференциальные автоматы узнаваемых производителей
С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как механизм работы этого агрегата предугадывает определенную возможность возникновения тока утечки. Некорректно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.
В традиционном варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При всем этом считается, что сопротивление изоляции проводки в доме либо квартире не приведет к неверным отключениям, а возгорание проводки нереально.
Для защиты людей используют УЗО с допустимым током утечки 30 мА. Как мы лицезрели выше, при малозначительной суммарной длине кабеля в жилье устройство с таким номиналом защиты может быть единственным.
Потребители энергии в ванной комнате подключают через УЗО с чертой 10 мА, так как в помещении с высочайшей влажностью возрастает возможность удара человека электричеством.
Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО нормально избрать с параметром 50 А.
Подводя итоги, можно заключить, что подключение УЗО без заземления полностью может быть своими руками. Для этого следует пристально изучить вышеизложенные советы и не допускать ошибок.
Достойные внимания советы и пояснения электрика по данному вопросу Вы обнаружите в нижеследующем видеоклипе.
Подключение УЗО без заземления
Заслуги науки, внедряемые в ежедневную жизнь человека, являются бесспорным благом. Не считая собственной полезности, многие современные коммуникации, также приборы и устройства подключаемые к ним, несут потенциальную опасность для жизни и здоровья. Дабы очень обезопасить себя от воздействия электрического тока, применяются как пассивные способы электротехнической безопасности, так сложные, «умные» устройства дозволяющие отключить подачу электрического тока, при значимой его утечке.
Одним из самых совершенных и действующих способов схожей защиты являются УЗО, подключение которого можно выполнить без применения заземления, что существенно упрощает установка и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, также какие модели устройства лучше применять в этом случае, будет тщательно описано в данной статье.
Механизм работы
Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит неизменный мониторинг утечки тока в электрической сети.
Когда величина конфигурации тока достигнет данных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.
Данный метод работы механизма предохранения позволяет не только лишь защитить человека при касании к оголённым проводам либо к корпусу электрического устройства. При наличии заземления в проводке, данная система устанавливается с применением заземляющего проводника, при отсутствии — можно просто обойтись без «земли». На функциональности системы, таковой вид подключения отразится некординально.
УЗО, подключение которого производилось без земли, не будет автоматом отключать фазный ток при его утечке на корпус какого-нибудь устройства, но если человек дотронется до устройства, поверхность которого находится под напряжением, произойдёт мгновенное отключение электричества.
Как избрать
Подключение УЗО без заземления, дозволит не только лишь гарантировать неопасную эксплуатацию системы, но и высочайший эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значимые нагрузки, может вывести её из строя.
Для участков электрической сети с подключёнными массивными электрическими устройствами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если нужна защита для проводки с маломощными устройствами, то довольно выполнить подключение УЗО рассчитанное на 10 А.
Для трёхфазной сети используются четырёхполюсные УЗО, которые имеют очень высочайший ток нагрузки и используются только для защиты объектов от появления пожара при значимой утечке электрического тока.
Если нужна выполнить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, нужно выполнить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.
УЗО могут значительно отличаться по скорости срабатывания при образовании утечки. Самыми резвыми являются устройства класса «G», которые позволяют отключить электрический ток одномоментно.
Цена системы находится в зависимости от многих характеристик, но сначала от мощности, также от наличия либо отсутствия электронного блока управления. Если управление стопроцентно осуществляется электроникой, то для подключения защитного устройства, будет нужно дополнительное питание, а цена устройства будет существенно выше электромеханических аналогов.
Вероятные ошибки при установке
До того как приступать к подключению, следует знать об ошибках, которые более нередко допускаются при установки данного варианта электрической защиты.
- Фазный провод проводки всегда подключается к клеме «L», а ноль — к «N».
- Нейтраль проводки не должна быть установлена в обход системы.
- Если к группам защитных устройств подключается огромное количество потребителей электроэнергии, то воспрещается соединять воединыжды «0» всех потребителей электроэнергии.
Не считая этого, когда срабатывает защитное отключение, нужно узнать причину, а только после чего включать УЗО, по другому неувязка с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.
Как подключить в личном доме
Если нужно выполнить установка устройства в доме, где нет способности подключить «землю», то установка предохранительного механизма без заземления должна осуществляться в таковой последовательности:
- Подключение входного УЗО с общей утечкой до 300 мА.
- Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
- Установка сверхчувствительной системы на 10 мА для ванных и детских комнат.
Таким макаром, удаётся достигнуть наибольшей эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, производит защиту только от появления пожара, но дополнительные приборы установленные без заземления, позволяют достигнуть полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.
Процесс подключения
УЗО не защищает проводку от недлинного замыкания и перегрузки, потому нужно устанавливать защитное устройство совместно с автоматическим предохранителем.
Если в доме применяется двухфазная электрическая сеть и нужно выполнить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.
Мощность данного устройства должна быть довольно высока, дабы обеспечить надёжную защиту всей домашней проводки.

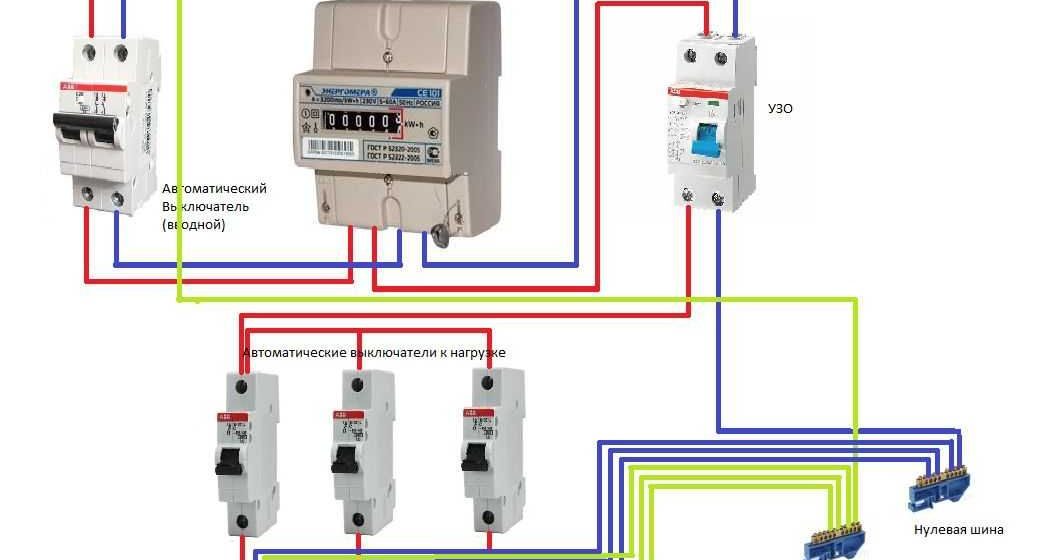

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, либо в распределительном щитке квартиры. Если домовладение подключается к электрической сети без применения заземляющего проводника, то в этом случае осуществляется установка УЗО без заземления.
Такая схема подключения дозволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.
В этом случае произойдёт отключение тока всего контура проводки включая освещение. Таковой метод подключения неудобен тем, что при нередком выключении защитного устройства без заземления в ночное время, будет нужно восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности применения защитного устройства, до того как выполнить включение УЗО, нужно убрать причину, которая вызвала срабатывания устройства.
В случае подключения УЗО без применения заземления, почти всегда, найти устройство, у которого осуществлён «пробой» на массу не составит огромного труда, так как человек ощутит на для себя воздействие электрического тока, даже в случае краткосрочного воздействия. Обычно, отключение устройства, который «бьётся» током, на сто процентов решает делему.
Еще труднее отыскать причину отключения защитного устройства без заземления, если утечка произошла по вине домашних питомцев либо мышей. В этом случае также произойдёт отключения всей проводки в доме.
Дабы более правильно применять систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.
К примеру, выполнить подключение УЗО для ванной комнаты, кухни и жилых комнат. В данном случае, при аварийном выключении обесточится только тот участок электрической сети, где размещен неисправный устройство.
Данная схема УЗО без заземления обойдётся существенно дороже, из-за установки нескольких устройств защиты, но найти неисправность будет существенно проще, а отключение электричества во всём доме не будет происходить, что в особенности принципиально при срабатывании УЗО в ночное время.
Наилучшие модели для установки без заземления
Подключение УЗО в однофазовой сети, дозволит обеспечить надёжную защиту от поражения электрическим током только в этом случае, если устанавливаемое устройство соответствует всем нормам и имеет все нужные сертификаты электротехнической безопасности.
Самые надёжные УЗО:
-
Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и недлинного замыкания, что существенно упрощает процесс монтажных работ, и наращивает степень защиты от поражения электрическим током и появления пожара. DEKraft УЗО-03 2п 40A 30mA AC — дешевое и действенное устройство для предохранения от поражения током. Имеет малый ток утечки, при котором происходит срабатывание устройства и цепь вполне отключается. Совершенно подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от недлинного замыкания и перегрузки электрической сети, потому установка защитного устройства без заземления, должен быть произведён совместно с автоматическим выключателем. Таковой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть применена.
Дабы система электрической защиты производила свое предназначение без сбоев, подключайте её верно. Можно попробовать выполнить подключение защитного устройства без заземления без помощи других, но если опыта электромонтажных работ нет, то лучше обратиться к проф электрикам.
Подключение УЗО без заземления будет установлено, в данном случае, с наименьшими временными затратами, а цена монтажных работ не будет очень высока.
