Про необходимость установки устройств защитного отключения в местах завышенной угрозы поражения электрическим током слышали, пожалуй, все. Но многие электрики, посреди которых часто встречаются и мастера, почему-либо убеждены, что подключение УЗО без заземления в двухпроводной сети невозможна, что это ведет или к дорогостоящей модернизации электросети в помещении, или к отказу от УЗО совсем.
Но такое предубеждение ошибочно в самой собственной сущности, ведь на УЗО находятся только два контактных разъема, и укреплять заземляющий провод просто некуда! Ну и принцип работу схожих устройств совсем не просит подключения к заземлению.
Подтверждается это не только лишь данной статьей, но и обилием случаев, когда УЗО присоединенное к 3-х проводной сети в какой имеется заземление полностью исправно и длительно функционировали, даже не глядя на повреждение заземления (к примеру, обрыв заземляющего провода) продолжает делать свои защитные функции.
Можно ли выполнить подключение УЗО без заземления
Как мы уже разобрались, УЗО имеет смысл ставить даже при обыкновенной двухпроводной схеме подключений, где находятся только фаза и ноль. И, для большей наглядности и наилучшего понимания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.
Практически УЗО можно считать типичным «калькулятором». Схема подключения УЗО без заземления очень ординарна – через устройство проходят фазовый и нулевой провод, нагрузка на которых кропотливо отслеживается и сравнивается.
В случае повреждения проводки либо потребителя в электросети возникает так именуемый ток утечки – тот ток, который утекает через покоробленную изоляцию. Величина этого тока обычно очень мала – 10-ки и сотки миллиампер – но достаточна для нанесения сурового вреда здоровью человека.
Итак, устройство защитного отключения ассоциирует ток, прошедший через фазовый и нулевой провода, и, в случае отличия этих величин – размыкает контакты, тем прерывая подачу электричества к покоробленному участку сети. От теории давайте перейдем ко полностью понятной бытовой ситуации.
Например, в вас дома в ванной комнате установлена стиральная машина. Проводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Сейчас представьте, что в машинке повредилась изоляция и фазный провод, стал касаться железного корпуса машинки, т.е. железный корпус машинки оказался под напряжением.
Сейчас вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до того времени, пока не отпустите железный корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит покоробленный участок нет. Надежда тут лишь на свою силу воли (или потеряете сознание и упадете).
Если б было установлено УЗО то при касании железного корпуса, который оказался под напряжением, то УЗО мгновенно бы ощутило утечку тока и сработало, отключив покоробленный участок.
Почему? Так как при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек чуть успел бы ощутить легкую щекотку в теле и больше бы озадачился громким щелчком реле из прихожей, чем необыкновенными чувствами.
При этом это время так не достаточно что человек фактически не ощущает электрического тока. В вебе есть видео по испытанию УЗО итак вот там человек специально берется за обнаженный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО одномоментно сработало (он даже не ощутил ни какого дискомфорта).
| Так что полезность УЗО явна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых небезопасных участках электросети просто нужно! |
Как подключить УЗО без заземления
Надеюсь сам механизм работы УЗО понятен и я переубедил вас что УЗО непременно необходимо устанавливать, не зависимо от того есть у вас заземление в доме либо нет. Не считая того если у вас система питания двухпроводная то тем паче необходимо устанавливать устройство защитного отключения. Не слушайте советов, что дескать оно в таковой сети работать не будет либо будет повсевременно срабатывать.
С вопросом работает ли УЗО без заземления, надеюсь, разобрались. Сейчас перед тем как произвести подключение УЗО без заземления желал бы напомнить один принципиальный момент.
Особенностью устройств защитного отключения является отсутствие защиты от перегрузок. Потому их непременно необходимо сочетать с обыкновенными «автоматами». При всем этом схема подключения может быть разной.
Есть, в общем-то, два варианта. Можно поставить одно общее УЗО на весь дом, тем обезопасив даже прикроватные осветительные приборы. Но только устройства, способные пропустить через себя 40-60А стоят приметно дороже наименее массивных братьев, ну и в случае срабатывания реле узнать причину будет трудно – придется инспектировать каждый электроприёмник.
К тому же отключение электричества во всем доме сходу доставляет массу неудобств – несохраненные документы в компьютере, «зависший» кондюк, отключившийся водонагревательный бак либо стиральная машинка – перечислять можно длительно!

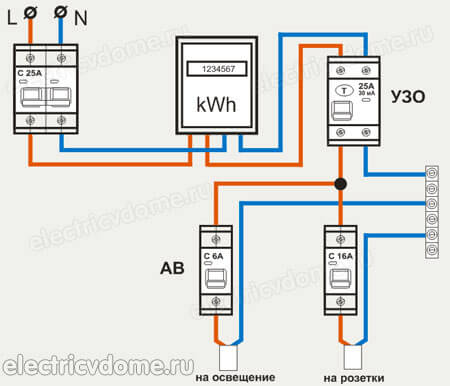

Если вы приняли решение установить одно УЗО на всю группу потребителей, то схема подключения УЗО без заземления будет смотреться следующим образом:
2-ой вариант – установка отдельного, наименее массивного УЗО на каждую из «опасных» линий: ванная, подвал, гараж, кухня. В таком случае в щитке будет нужно больше свободного места, ну и стоимость трех-четырех устройств будет даже выше, чем 1-го, но массивного – но увеличивается надежность всей энергосистемы, а поиск предпосылки отключения сведется только к осмотру одной-двух розеток.
Бывалые электрики рекомендуют так же рассудительно подойти и к выбору мощности УЗО – она должна быть незначительно выше, чем автомат, который будет стоять с ним в паре.
Причина обычная – автоматический выключатель с защитой от перегрузки срабатывает далековато не сходу (от нескольких секунд до 10-ов минут), и превышение номинального тока, проходящего через УЗО, может стать предпосылкой его поломки.
Подключение УЗО в двухпроводной сети
Незначительно расскажу, почему я решил написать про такую тему как подключение узо в двухпроводной сети. Избрал я данную тему не случаем, так как затронул этот вопрос и меня.
До недавнешнего времени пребывал в квартире где проводка была трехпроводная (дом новостройка) т.е. присутствовали фаза, ноль и заземление. А не так давно переехал в другую квартиру в какой проводка двухпроводная, ни какого нулевого защитного проводника РЕ и в помине нет.
Малость обжившись, решил заглянуть в щиток, который размещен на лестничной площадке ни какой защиты в виде УЗО либо дифавтоматов в моем направлении не было, стояли только пакетный выключатель на 40 А, счетчик и два новых автомата по 16 А.
Почему я завел тему про подключение УЗО в двухпроводной сети на данный момент расскажу по подробней.

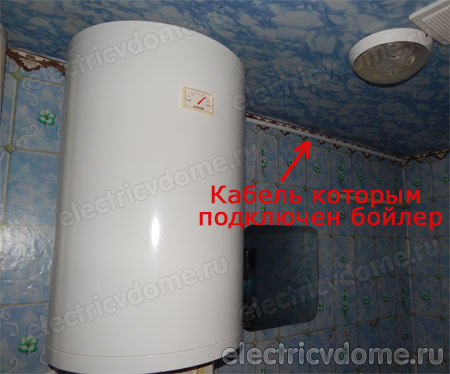

Смущал меня тот факт, что в ванной комнате был установлен бойлер (водонагреватель) который был запитан от 1-го из 16–ти амперного автомата (бойлер мощностью 2 кВт).
При этом установлен этот водонагреватель был, очень неаккуратно: был запитан раздельно кинутым кабелем, этот кабель открыто проходил в ванной комнате, без каких или защит в виде гофры либо короба.
И когда принимаешь душ (как в говорилось кинофильме «Москва слезам не верит» — простите за настолько интимные подробности..) этот кабель совместно с бойлером весь покрывается влагой (конденсатом). Супругу, естественно, данный факт не смущал, так как она в этих вопросах не разбирается, но меня это очень настораживало. Вот почему я решил установить УЗО в двухпроводную сеть.

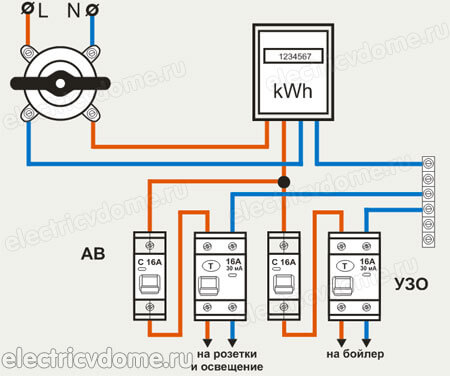

Итак, в щитке стояло два автомата, от 1-го была запитана вся квартира на сто процентов (освещение и розетки), от второго был запитан только бойлер. Малость поразмыслив, решил установить на каждую линию в отдельности свое устройство защитного отключения: отдельное УЗО на розетки и отдельное УЗО не водонагреватель. Хотя естественно это малость накладно но все таки безопасность главнее всего.
При этом хотелось бы поделить сеть, т.е. подключить на отдельный автомат все розетки в квартире и раздельно освещение. Но для освещения необходимо было тянуть отдельный кабель от щитка в квартиру.
Максимум, дабы вышло выполнить, это протянуть отдельный кабель со щитка в квартиру до первой распредкоробки и подключить освещение исключительно в прихожей, в других комнатах подключить освещение от этого кабеля нет способности, так как в квартире вся проводка замурована в стенках. Потому освещение и розетки так и остались посиживать на одном автомате.
Для подключения устройства защитного отключения я избрал марки IEK серии ВД1-63 с номинальным током 16 А и дифференциальным током 30 мА.
Я уже писал в статье ошибки при подключении УЗО что соединять воединыжды нули после УЗО нельзя. В щитке подключение выполнено таким макаром что фаза идет через автомат, а ноль взят с корпуса щитка. Для подключения УЗО отсоединяем питающий кабель от автоматического выключателя (фазу) и от железной части щитка (ноль).

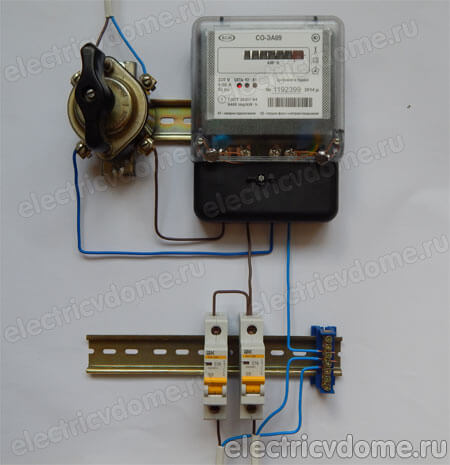

Установив УЗО в щитке приступаем к подключению. На выходные клеммы устройства сходу подключаем фазу и ноль питающего кабеля (на квартиру к одному УЗО, на бойлер ко второму).
На вход "фазной клеммы" устройства защитного отключения заводим фазу от выходной клеммы автоматического выключателя, на вход "нулевой клеммы" берем ноль с общей нулевой шины (корпуса щитка). Таким макаром, нулевые проводов, которые вышли с УЗО и идут в квартиру больше не соединяются воединыжды с нулями других УЗО либо общей нулевой шиной (нет связи с корпусом щитка).

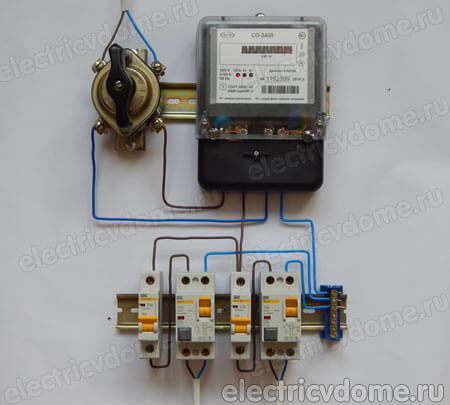

Подключение выполнено можно проверить само устройство защитного отключения как оно ведет себя в работе, не будет ли иметь место неверных срабатываний при неверном подключении. Для этого необходимо включить автомат перед устройством защитного отключения и конечно само устройство, потом сделать нагрузку (включить в розетку какой или устройство). Если отключения не происходит, можно считать, что все подключения выполнены верно.
Также не запамятовывайте что после подключения дифавтомата либо УЗО непременно необходимо инспектировать их на предмет утечки. Как проверить УЗО на срабатывания в таком случае? Конечно при помощи кнопки ТЕСТ.
Для этого при включенном устройстве жмут на кнопку, если при нажатии на кнопку оно сходу отключится — означает исправно. Вот итак вот на личном примере я выполнил подключение УЗО без заземления.
УЗО без заземления
В текущее время обширное использование получило устройство защитного отключения – УЗО. УЗО создано для защиты от поражения электрическим током человека либо животных, которые оказались под напряжением в итоге каких-то дефектов в электрической сети. Неисправность может быть вызвана повреждением изоляции электроприборов вследствие физического старения либо другой неисправности, также нарушением правил эксплуатации самим человеком.
В согласовании с требованиями пт 1.7.78 — 1.7.79 действующих Правил Устройства Электроустановок (ПУЭ) для защиты от поражения электрическим током при прикосновении в электроустановках должно быть выполнено автоматическое отключение питания. При пришествии какого-нибудь аварийного действия УЗО обеспечивает автоматическое отключение питания (фактически секундное), что гарантирует надежную защиту человека (животного), который оказался под воздействием небезопасного потенциала.
Разглядим возможность обеспечения мер безопасности при использовании однофазового УЗО без заземления при подключении электроприборов по схеме двухпроводной сети, т.е. условия, когда для подключения к электрической сети применяется только два проводника: фаза и ноль. Данная схема обширно использовалась ранее, встречается в домах старенькой постройки и в ней не предвидено заземление корпусов электрических бытовых устройств (холодильников, стиральных машин, духовых шифанеров и др.). В текущее время двухпроводная сеть не применяется во всех вновь сооружаемых и реконструируемых электроустановках.
Подключение УЗО без заземления можно выполнить двум методами:
1.Подключение электросети всех помещений дома (квартиры) через одно УЗО. Это самый обычный и экономный метод, который можно использовать для маленьких помещений, но он имеет один большой недочет: при срабатывании УЗО будет обесточена вся электрическая сеть и всегда, нужное для отыскания повреждения, потребитель будет обесточен, т.к. для определения покоробленного участка будет нужно провести обследование всей схемы.

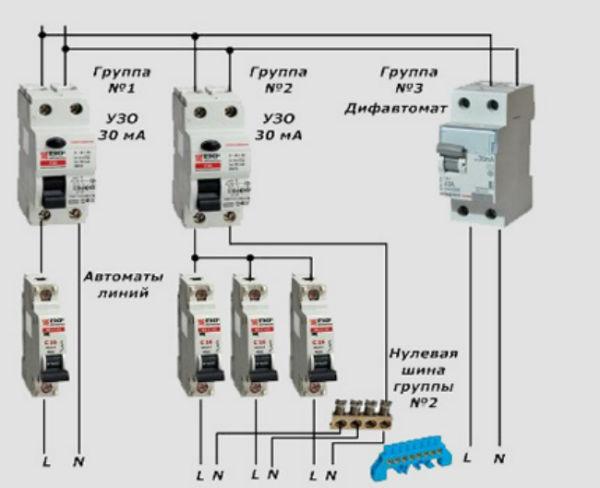

2. Подключение отдельных частей схемы через отдельные УЗО. Такая схема подключения обеспечивает упругость схемы, но просит существенного роста вещественных вложений.
Для защиты электрической сети от маленьких замыканий и перегрузок в схеме нужно в неотклонимом порядке предугадывать установку автоматических выключателей, так как в УЗО не предвидено наличие данных функций.
Как работает УЗО в двухпроводной схеме без заземления?
В схеме без заземления верная работа УЗО вероятна только в этом случае, когда возникает ток утечки, вызванный прикосновением человека (животного) к открытому токоведущем проводнику либо корпусу бытового электроприбора, оказавшегося под напряжением в итоге повреждения (пробоя) изоляции либо другой предпосылки. В момент прикосновения человека (животного) к покоробленному устройству через его тело начнет протекать ток на землю и когда его величина достигнет уставки срабатывания, произойдёт отключение УЗО, питающей данный участок электрической сети. Время нахождения человека (животного) под напряжением определяется уставкой и временем срабатывания УЗО, что не исключает получение электротравмы. Это является главным недочетом данной схемы и нужно предугадывать возможность ее модернизации с целью увеличения уровня электробезопасности.
Для проверки исправности и работоспособности УЗО предусмотрен режим тестирования, который активизируется нажатием кнопки «Тест». Обычно, данная проверка исправности должна выполняться не пореже 1-го раза за месяц, или в согласовании с указаниями изготовителя.
Подключение УЗО без заземления
Здрасти, почетаемые читатели веб-сайта elektrik-sam.info.
Предлагаю вашему вниманию еще одну статью, продолжающую серию публикаций Автоматические выключатели УЗО дифавтоматы — подробное управление.
В ней мы разглядим использование УЗО в «двухпроводке» — системе TN-C без защитного проводника РЕ (без заземления), что типично для старенькой двухпроводной проводки в домах русской постройки.
И ответим на вопрос, можно ли ставить УЗО в двухпроводной сети без заземления?
Реалии нашего времени таковы, что в новых квартирах и домах современной постройки применяется проводка с отдельным защитным проводником PE:
— фаза, ноль и PE-проводник в однофазовых сетях (три провода);
— три фазы, ноль и PE-проводник в трехфазных сетях (5 проводов).
Вкупе с тем, в домах старенькой русской постройки до сего времени применяется проводка, в какой нулевой и защитный проводники объединены в один PEN-проводник (так именуемая «двухпроводка»).
В однофазовых сетях это фаза и нулевой совместно с защитным проводником – PEN (два провода), в трехфазных сетях – это три фазы и PEN-проводник (четыре провода). Такая система, в какой функции рабочего N и защитного PE проводников объединены, именуется TN-C .
Т.е. в двухпроводке отсутствует отдельный заземляющий проводник.
Давайте тщательно разглядим, как будет работать УЗО в двухпроводке.

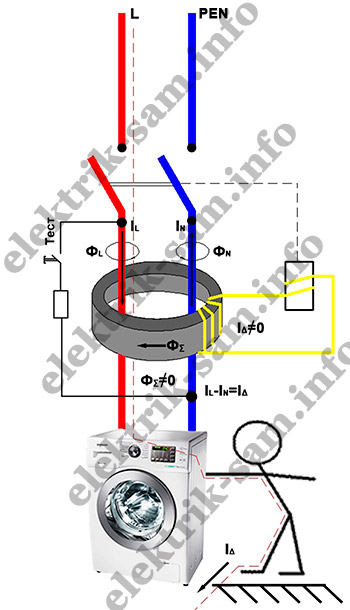

В двухпроводной сети, в случае повреждения изоляции и пробое на корпус устройства, УЗО не сработает, так как корпус не заземлен и нет пути для прохождения тока утечки. При всем этом на корпусе устройства будет находиться страшный для жизни человека потенциал.
Как раз когда человек прикоснется к корпусу устройства, появляется цепь для прохождения тока, и от коротнувшего устройства через человеческое тело на землю потечет ток утечки.
Если ток утечки достигнет порога срабатывания УЗО (величина то 0,5 до 1 значения уставки УЗО по дифференциальному току), то оно отключит цепь электроприбора от питающей сети.
Время нахождения человека под воздействием электрического тока будет зависеть от времени срабатывания УЗО. Хотя УЗО и отключит такую линию довольно стремительно, время воздействия тока возможно окажется достаточным для получения суровой травмы.
Таким макаром, от момента повреждения изоляции электрического устройства и до момента отключения, когда УЗО отключит его от сети, на корпусе устройства будет находиться страшный для человека потенциал.

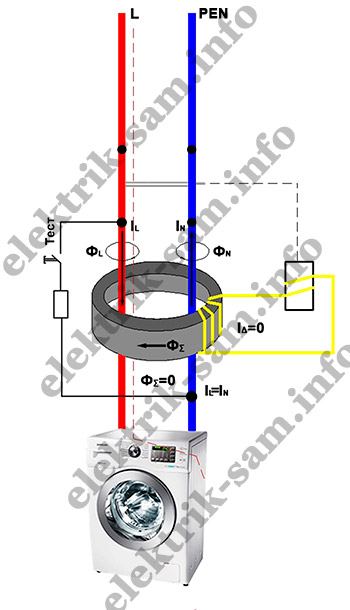

Если б корпус электроприбора был заземлен, т.е. подключен к заземлению, то УЗО отключило бы устройство от электросети сразу при пробое изоляции на корпус.
Согласно ПУЭ (п. 1.7.80), не допускается использовать УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система ТN-С). В случае необходимости использования УЗО для защиты отдельных электроприемников, получающих питание от системы ТN-С, защитный РЕ-проводник электроприемника должен быть подключен к РЕN- проводнику цепи, питающей электроприемник, до защитного коммутационного аппарата.
В тоже, время многие спецы ссылаются на другие руководящие документы, которые советуют ставить УЗО в двухпроводных системах.
К примеру, в СП 256.1325800.2016 «Электроустановки жилых и публичных построек. Правила проектирования и монтажа» говорится:
«А.1.7 Использование УДТ для объектов действующего жилого фонда с двухпроводными сетями, в каких у электроприемников нет защитного заземления — действенное средство в части увеличения электробезопасности. Срабатывание УДТ при замыкании на корпус в таких сетях происходит только при возникновении дифференциального тока, другими словами при конкретном прикосновении к корпусу (соединении с «землей»). В согласовании с этим установка УДТ может быть рекомендована как временная мера увеличения безопасности до проведения полной реконструкции. Решение об установке УДТ должно приниматься в каждом определенном случае после получения беспристрастных данных о состоянии электропроводок и приведения оборудования в исправное состояние.»
Все же, использование УЗО в электроустановках с системой заземления TN-C, позволяет дополнительно повысить степень электробезопасности квартиры, так как оно и в данном случае обеспечивает эффективную защиту от поражения электрическим током.
Устанавливать в двухпроводных электросетях следует УЗО типа А, так как УЗО типа АС не обеспечит нужной защиты при подключении в сеть современных устройств.
В перспективе, все проводки в старенькых домах должны быть модернизированы в системы с отдельным РЕ-проводником — из систем TN-C в системы TN-C-S.
Если заземления в вашем электрическом щите нет, то нужно ожидать реконструкции проводки.
Модернизацией системы электроснабжения вашего дома должна заниматься энергообслуживающая организация. Разделение РЕN- проводника на нулевой рабочий N и защитный РЕ-проводник должно проводиться энергообслуживающей организацией на вводно-распределительном устройстве (ВРУ) вашего дома.
Потому, если вы приняли решение поменять старенькую двухпроводную проводку в собственной квартире, используйте, как советуют нормы, трехпроводный кабель, но 3-ий проводник не подключать ни в электрощите, ни в розетках (т.е. он у вас есть на перспективу, но вы его не подключаете, а изолируете с 2-ух сторон и оставляете так, пока не будет проведена реконструкция системы электроснабжения вашего дома).
При отсутствии заземления в квартире не подключайте 3-ий защитный проводник к нулю в электрощите, при обрыве либо отгорании нуля в распределительной сети строения (что случается достаточно нередко) под небезопасным напряжением электрической сети, через защитный проводник, присоединенный к нулю, окажутся все токопроводящие корпуса электроприборов, присоединенных в сеть.
