При работе с бытовыми электрическими устройствами всегда находится опасность поражения электротоком при касании железных частей, случаем оказавшихся под напряжением. Во избежание электротравмы нужно одномоментно отключить устройство от сети.
Эту задачку с фуррором делают устройства защитного отключения — УЗО. В текущее время выпускаются различные типы таких устройств с широким диапазоном технических характеристик для использования в однофазовых и трехфазных сетях.
Механизм работы
Для защиты сети от КЗ применяют автоматические выключатели, которые всегда должны ставиться вкупе с УЗО
Сетевое напряжение подводится к электроприборам по двум проводам, один из которых является нейтральным, а 2-ой фазовым. Нейтральный провод соединен с землей, а на фазовом находится переменное напряжение 220 В. При обычной работе оборудования в каждом проводе течет ток одной и той же величины, но различный по направлению.
Если к обнаженному фазовому проводу прикоснется человек, то через его тело начнет течь ток, который замыкается на землю. Этот ток именуют током утечки. В фазовом проводе общий ток сразу увеличивается на величину тока утечки, а в нулевом остается на том же уровне.
УЗО при помощи дифференциального трансформатора фиксирует возникшую разницу и одномоментно разрывает контакты сети. Отключение происходит очень стремительно, за толики секунды, и критичного поражения не происходит.
Такие УЗО именуются «защитного типа» и выпускаются на различные токи утечки: 6, 10, 30 мА. Для обыденных помещений устройства на 30 мА обеспечивают надежную защиту человека. В помещениях с завышенной угрозой (ванные комнаты, сырые подвалы) больше подходят устройства с наименьшим током утечки.
Токи утечки появляются с течением времени и в проводке за счет ухудшения изоляции. Они способны достигать значимых величин, в особенности в огромных домах с распределенной электрической сетью, и вызывать возгорание. Для предупреждения пожаров ставят УЗО 100-300 мА, которые так и именуют «пожарные».
Нужно учитывать, что все эти устройства реагируют лишь на появление тока утечки. Они не защищают сеть от недлинного замыкания, так как при КЗ не появляется дисбаланса токов в нейтральном и фазовом проводниках, хотя он и возрастает в недопустимые тысячи раз. Для защиты сети от КЗ применяют автоматические выключатели, которые всегда должны ставиться совместно с УЗО.

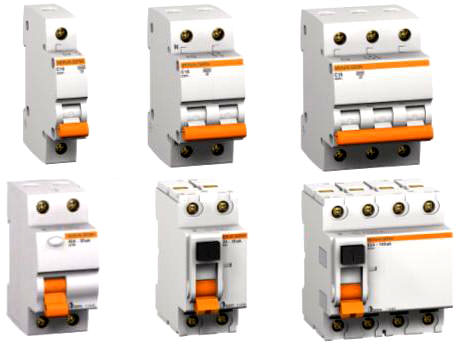

Типы УЗО
Индустрия выпускает электромеханические и электронные УЗО. В базе обеих конструкций лежит дифференциальный трансформатор, но во 2-м варианте разбалансированность токов усиливается электронной схемой.
Из-за этого электронные УЗО более чувствительны и резвее отключают оборудование от сети. Но для собственной работы они требуют питание, которое в некоторых ситуациях может пропасть, тогда и защита не сработает. Электромеханические устройства не нуждаются в напряжении и срабатывают всегда. Потому они числятся более надежными, хотя и не такими резвыми.
Если подключаемое электрическое оборудование не содержит собственных блоков питания, устройств регулировки и преобразования напряжения, то токи утечки, которые в них могут появиться, будут иметь синусоидальный нрав (как и питающее напряжение). От таких переменных токов защищают УЗО типа АС.
В более сложных устройствах, к примеру, в стиральных машинах с регулировкой скорости либо в компьютерах, токи утечки могут носить однополярный импульсный нрав. В данном случае нужно ставить защитные устройства типа А.
Самые ходовые и дешевенькие — УЗО типа АС. Но в ближайшее время советуют использовать тип А. В мед учреждениях со сложной техникой ставят приборы типа В, которые реагируют не только лишь на переменные синусоидальные и импульсные, но и на неизменный ток утечки.
Индексы S и G, присутствующие после указания типа устройства, молвят о том, что отключение сети будет происходить с маленькой задержкой. Такие экземпляры используют в схемах защиты с последовательным включением нескольких УЗО (к примеру, пожарных и защитных), дабы они реагировали на появление токов утечки с задержкой по времени.
И электромеханические, и электронные УЗО выпускают для однофазовых и трехфазных сетей. У первых рабочее напряжение 230 В, у вторых — 400 В. Стандартная степень защиты IP 20, спектр рабочих температур -25…+40 градусов.

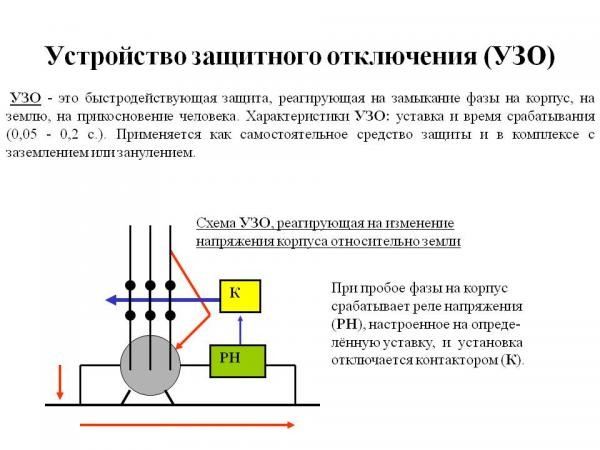

Схема устройства УЗО

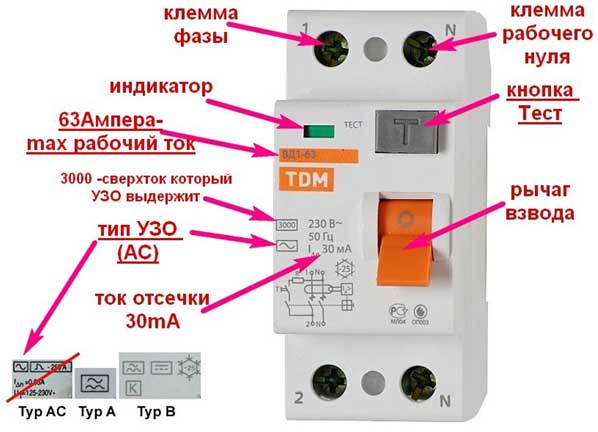

Маркировка
В паспорте устройства и на лицевой стороне указываются:
- Рабочее напряжение (230 либо 400 В);
- Номинальный ток, при котором УЗО сохраняет работоспособность. Стандартные значения: 16, 25, 32, 40, 50, 63 ампера;
- Ток уставки — ток утечки, на который срабатывает устройство. Типовые значения: 6, 10, 30, 100, 300, 500 мА;

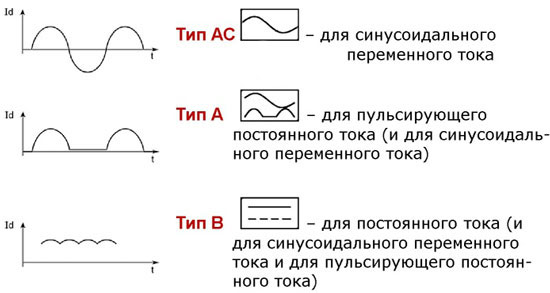

- Тип устройства АС, А, В либо условные обозначения в квадратике: синусоида (АС), меандр и синусоида (А), меандр, синусоида, ровная линия (В);
- Дополнительные индексы S либо G;
- Тип электромеханический либо электронный.

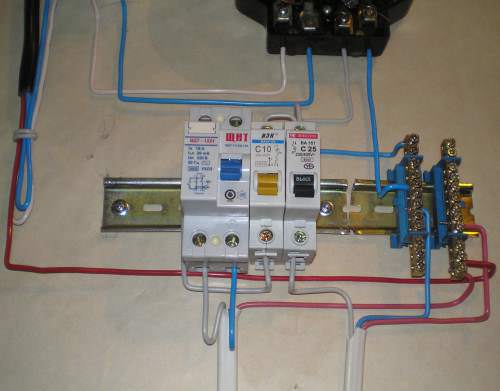

Проводка в квартире
Общие правила выбора
Выбор подходящего оборудования это всегда непростой и разноплановый процесс, имеющий несколько вариантов. Главные моменты, которые нужно учесть:
- УЗО всегда врубается совместно с автоматическим выключателем. Номинальный ток должен быть на одну ступень выше номинального тока выключателя. К примеру, если в схеме стоит выключатель на 16 А, то УЗО должен быть на 25 А.
- В согласовании со схемой электроснабжения дома (квартиры) для каждого УЗО указывается нужный ток уставки и тип (А, АС с подходящими индексами). Почти всегда, пожарные УЗО выбирают с током 100 мА, а защитные — 30 мА.
- Какому устройству дать предпочтение — электронному либо электромеханическому – дело вкуса.
Правила подключения и эксплуатации

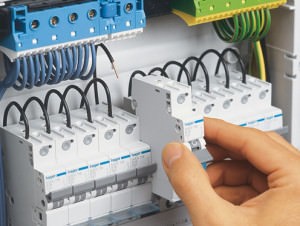

Для современных трехпроводных электрических сетей типа TN-S и TN-C-S защитные устройства устанавливают во вводном щитке вкупе с автоматическим выключателем. На маленькую квартиру с малым количеством источников употребления бывает довольно 1-го устройства.

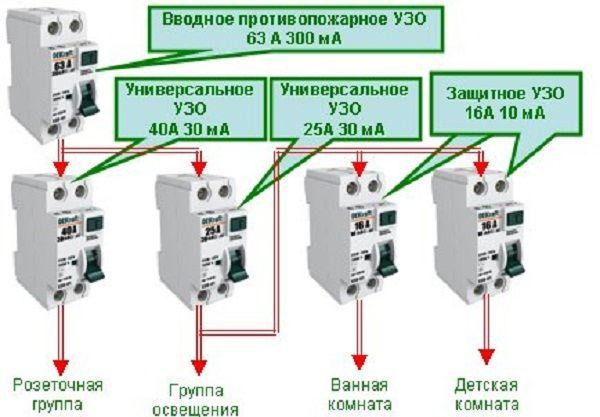

Если квартира большая, то потребителей разбивают на группы. На каждую группу ставят свое УЗО. Для каждой группы выбирают тип устройства (А, АС, В) с расчетным номинальным током и током утечки. На входе ставят один пожарный выключатель с током утечки 100–300мА и, может быть, с задержкой по времени срабатывания.
В личных домах в большинстве случаев ставят одно общее — пожарное УЗО (тип АС, ток утечки 100-300 мА, в особенности если древняя проводка) и на каждую группу потребителей — защитное (ток утечки 30мА), с отдельным автоматическим выключателем.
Ток утечки рассчитывают зависимо от длины проводки, количества и типа потребителей электроэнергии (пол с обогревом, отопительные котлы, баня). Для мест с завышенной влажностью — ванные комнаты, бани, сырые подвалы, ток утечки выбирают гораздо меньше — 10 мА.
В квартирах со старенькыми двухпроводными сетями TN-C (без заземления) устройства защитного отключения можно ставить лишь на отдельную розетку либо группу розеток, в которые врубаются более небезопасные потребители электроэнергии. Проще всего этот вопрос решаем применением особых чипованных розеток либо переносных УЗО, которые подключают прямо в розетку. Такие устройства существенно дороже стационарных и еще пока не достаточно распространены.

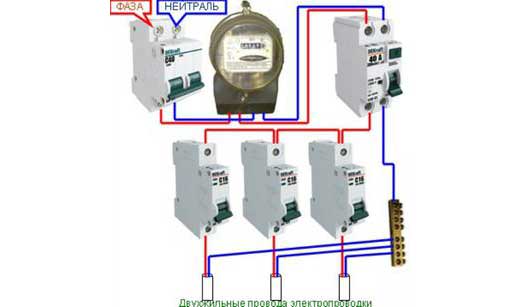

Схема подключения без заземления
УЗО не ставят в цепях, которые требуют круглосуточного неизменного подключения. К таким цепям относятся пожарная и охранная сигнализации. Выход из строя устройства приводит к незамедлительному отключению средств сигнализации, что неприемлимо.
После подключения следует непременно провести тест на работоспособность, нажав специальную кнопку со значком «Т». Если УЗО в порядке, то оно отключит сеть.
Если вышло отключение УЗО, то сходу включать его нельзя. Сначала нужно вытащить из розеток все электроприборы, и только потом включить УЗО. Если оно не сработало, означает нужно находить оборудование, которое имеет утечку. Если сработало, то утечка может быть в проводке либо же поломалось само устройство. Для поиска утечки в проводке есть особые приборы. Проверку и ремонт устройства проводят исключительно в специализированных мастерских.
Устройство защитного отключения (УЗО) – что такое, какими функциями обладает
УЗО
Создатель Aluarius На чтение 7 мин. Просмотров 1.9k. Размещено 18.11.2015
Наверняка, сейчас нет такового владельца квартиры либо дома, который бы не слышал об устройствах защитного отключения УЗО – что же все-таки это такое? Это 1-ый вопрос, который задается сразу, когда входит разговор об этом приборе. Другими словами, все слышали, что это защитное устройство, но как оно работает, по какому принципу, какие функции на него возложены, каково его основное предназначение, знают не все, а, поточнее, не достаточно кто знает. Потому есть необходимость в общих чертах, не вдаваясь в дебри электроники и электрики, разобраться с ним.
Что и от чего защищает УЗО
Начнем с того, что УЗО стало применяться совершенно не так давно. Практически лет 20 тому вспять его нигде не использовали, потому и сейчас в домах старенькой постройки он не стоит. И самое главное, что никто из владельцев квартир и домов не собирается его устанавливать. А напрасно. Потому стоит разобраться с вопросом, что такое УЗО в электрики и какая его роль в безопасности эксплуатации бытовых устройств.

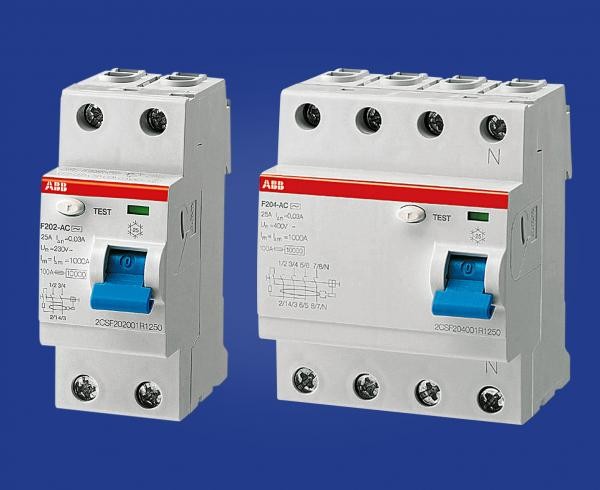

Устройство защитного отключения
Многие могут сказать, а для чего тогда устанавливается автоматический выключатель, не повторяет ли УЗО его функции? Не повторяет – это совершенно точно. Во-1-х, автоматический выключатель, установленный в щите, является защитным устройством, которое размыкает подающую сеть напряжения, когда в ней возникает перегрузка либо куцее замыкание. Другими словами, автомат защищает саму сеть. Во-2-х, УЗО – это устройство, который защищает людей от воздействия тока. Каким образом, другими словами, зачем необходимо УЗО?
Все дело в том, что любые бытовые приборы, которыми мы пользуемся раз в день, также электрическая проводка, имеют определенный срок эксплуатации. После последнего есть большая возможность выхода из строя изоляции электронесущих участков. Другими словами, ток начинает двигаться не по данному контуру, а на землю, если сделать условия соединения проводки с землей. Проводником в данном случае в большинстве случаев становится сам человек.
Например, стандартная ситуация, когда в любом бытовом приборе (пылесос, стиральная машинка, электрочайник и т.д.) пробило проводку, и ток стал действовать на корпус устройства (на самом деле, это обнаженный провод под напряжением). Если человек одной рукою возьмет этот устройство, а при всем этом будет стоять на мокроватом полу с босыми ногами, то его стукнет током. И таких примеров, где проводником может стать не только лишь пол, но и другие части строения либо коммуникационные системы довольно много. Выходит так, что в быту получить удар током можно внезапно, не зная откуда он прошел. И для этого необязательно колупаться в розетке. Вот поэтому, дабы не вышло таких проблем, и устанавливается устройство защитного отключения.
Читайте также: Схемы подключения дифавтомата
Что такое УЗО
Естественно, заземляющий контур, если он предусмотрен в квартире либо дома, также установленные розетки с заземлением могут спасти от удара током. Но к огорчению, не всюду они установлены, а заземление не во всех домах предвидено. Так что без УЗО не обойтись.
Внимание! И очередной момент, который касается силы тока утечки. Он маленький, потому автоматы на него не реагируют.
Другими словами, выходит так, что устройство защитного отключения срабатывает, если возникает конкретно ток утечки. В этом случае, если человек 2-мя руками возьмется за два обнаженных провода, торчащих из розетки, то оно не сработает уж точно. Так как в данном случае человек выступает в роли нагрузки, а на это должна демонстрировать реакцию автоматические выключатели. Сейчас, наверняка, становится понятным основное использование УЗО.
Какое количество УЗО нужно
Без помощи других разобраться в количестве устройств довольно трудно. Если вами принято решение применять его в собственном своем доме, тогда пригласите для этого спеца. Навскидку можно высказаться так, что если вы являетесь обладателем однокомнатной квартиры, то довольно 1-го устройства. Если квартира четырехкомнатная (а это пятнадцать групп розеток, как минимум), то лучше установить 5 аппаратов. Плюс еще по одному:
- на все освещение;
- на варочную электроплиту;
- на водонагреватель, если таковой имеется.
Дополнительно рекомендуется установить очередной устройство в распределительном щите на общий вход. Этот УЗО устанавливается с учетом, что он будет демонстрировать реакцию на ток утечки 300 мА.

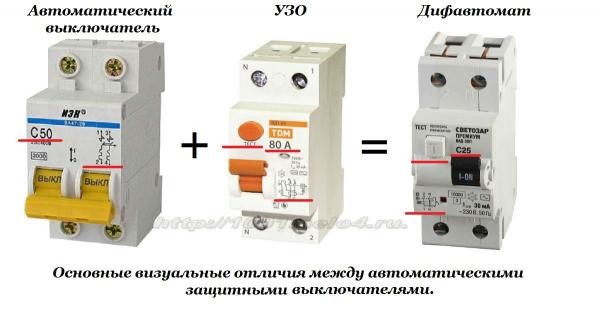

Совет! Все эти приборы будут перегружать домашнюю электрическую сеть. Потому идеальнее всего заместо УЗО установить дифференциальные автоматы.
Хотелось бы добавить, что проводить установка устройства защитного отключения не всегда целенаправлено. Например, если в доме еще пользуются старенькой ветхой проводкой, то УЗО, вероятнее всего, будет всегда беспричинно отключать сеть, так как повсевременно будет демонстрировать реакцию на ветхую изоляцию, в особенности когда провода будут находиться под большой нагрузкой. В данном случае рекомендуется применять особые розетки со встроенными в них малеханькими УЗО. Устанавливать такие розетки тоже лучше в тех местах, где есть завышенная опасность возникновения тока утечки.

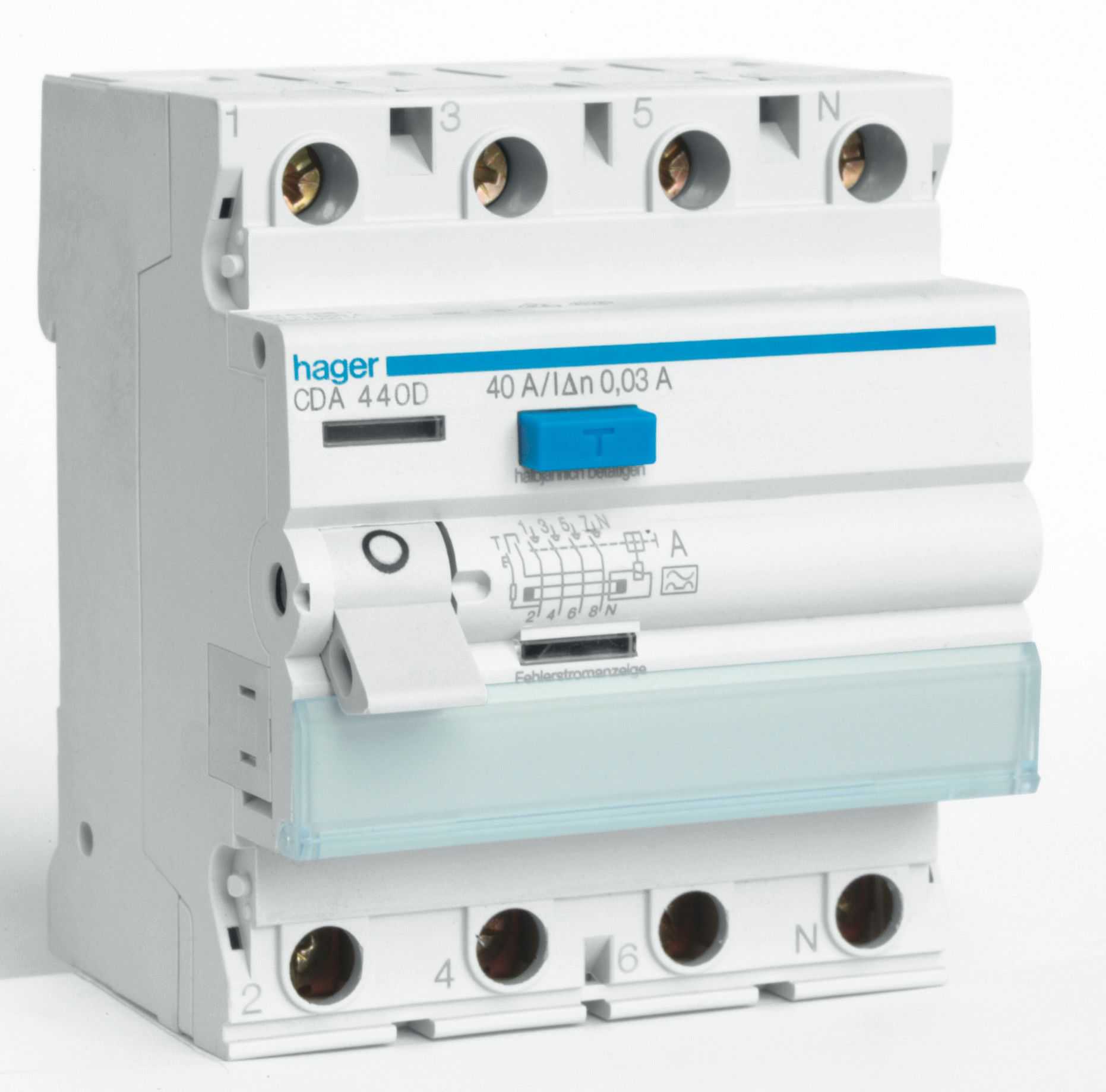

Маркировка устройства
Что касается маркировки, то она наносится на корпус аппарата для удобства выбора его в плане подбора под условия эксплуатации. Главные свойства УЗО, на которые нужно уделять свое внимание:
- номинальный ток с единицей измерения ампер (А);
- дифференциальный с единицей измерения миллиампер (мА), это и есть ток утечки;
- тип самого устройства.
Например, на корпусе могут быть указаны номиналы: 50 А – огромным шрифтом, ниже 300 мА – маленьким шрифтом. Тут же будет обозначен тип устройства в виде специального значка. Они показаны на нижнем рисунке, где и расшифровываются.
Читайте также: Схемы подключения автомата
Направьте внимание, что электромеханический вид устройства не находится в зависимости от величины напряжения. Имеется в виду его функциональность. Электронный, напротив, в полной от него зависимости. Другими словами, 1-ый непременно сработает даже в этом случае, если напряжения в сети нет, 2-ой никогда без напряжения работать не будет.
Тут же на корпусе, обычно с боковой стороны, непременно производитель показывает схему подключения аппарата, что является неплохой подсказкой новеньким, которые приняли решение своими руками провести установка устройства защиты и отключения от сети.
Итак, маркировка дает возможность выполнить верный выбор, точно подходящий под требования критерий эксплуатации УЗО. Тот, кто разберется в ней и будет расслабленно читать и осознавать, что обозначает аббревиатура устройства, тот точно подберет аппарат под нужды электрической сети. Тем паче, когда дело касается установки по участкам.
Еще есть один нередко задаваемый вопрос, который звучит так – как реально отличить электро механическое УЗО от электронного? По внешнему облику вы его никак не отличите, потому рекомендуем разглядеть схему, нанесенную на корпус.
- У электромеханического на схеме дифференциальный трансформатор (обозначается значком, схожим на сигару, другими словами прямоугольник со скругленными торцами) соединен впрямую с реле поляризации (оно обозначается квадратом).
- У электронного между трансформатором и реле установлено плато усилителя (оно на схеме в виде треугольника). Кстати, конкретно это плато и требует существования напряжения, конкретно его приходится подпитывать.
Еще есть один вариант, как отличить два вида друг от друга. Для этого пригодится магнит, которым малость нужно поводить по корпусу УЗО: поначалу по лицевой панели, потом с боковой стороны. Главное, дабы устройство был включен. Если оно сработает на отключение, означает, это электромеханический аппарат, если нет, то электронный.
Заключение по теме
Итак, в этой статье мы попытались ответить на волнующие наших читателей вопросы, связанные с устройством защитного отключения, а а именно, что же все-таки это такое, и для чего необходимо УЗО? Все растущее нашествие бытовых устройств стало предпосылкой завышенного возникновения тока утечки, который может стать предпосылкой удара током человека. И хотя сам ток утечки не обладает огромным потенциалом, и уничтожить человека не может, но доставить ему проблемы, связанные со здоровьем, ему по силам. Так что стоит направить внимание на этот аппарат и в неотклонимом порядке провести его установка в своем доме либо квартире. Как говорится, береженного и бог сберегает.
