Узо на ввод в дом

До того как ответить на вопрос «Какое устанавливать УЗО на вводе в квартиру?» давайте разберёмся для чего вообщем устанавливать УЗО.

1. В целях электробезопасности — для защиты от поражения электрическим током при прямом либо косвенном прикосновении;
2. В целях защиты от пожара при появлении утечки на корпус электрического оборудования либо на землю.

Принцип деяния УЗО

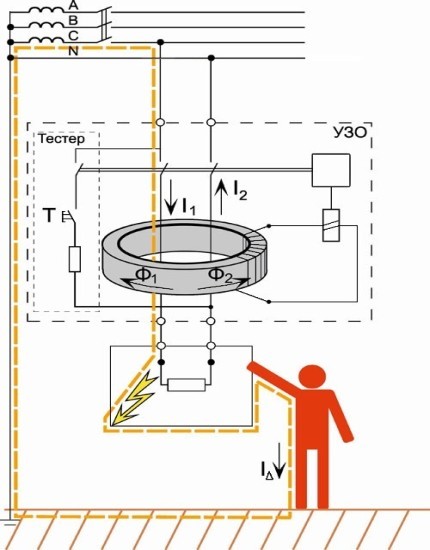

Принцип деяния УЗО основан на измерении разности токов в фазном (фазных) проводниках и нулевом рабочем проводнике. В обычном режиме работы векторная сумма токов равна нулю. При возникновении утечки ток фазе отличается от тока в нулевом рабочем проводнике на величину тока утечки. Индуцируемый в катушке ток приводит в действие сердечник катушки, который разрывает цепь питания.

Механизм работы УЗО

Требования к применению УЗО

Требования к применению УЗО в целях электробезопасности регламентируются ПУЭ, главы 1.7, 6.1, 7.1. Ток срабатывания УЗО, устанавливаемого в целях электробезопасности, не должен превосходить 30 мА (применяют УЗО с током отключения 10 мА и 30 мА).

Номинал УЗО по току срабатывания выбирают в согласовании с требованиями п.7.1.83 ПУЭ. Суммарный ток утечки сети в обычном режиме не должен превосходить 1/3 номинального тока УЗО. Так как данные о токах утечки отсутствуют, то расчет токов утечки ведут в согласовании с требованиями данного пт. При расчете принимают ток утечки электроприемника 0,4 мА на каждый 1 А тока нагрузки, а ток утечки сети — 10 мкА на каждый метр длины кабеля.

Требования к установке УЗО в целях защиты от пожара регламентируются следующими документами:

В согласовании с этими требованиями на вводе в квартиру устанавливают УЗО с током срабатывания 100 мА либо 300 мА. Такое УЗО именуют противопожарным.

Если расчет указывает, что суммарный ток утечки квартирного щита не превосходит 10 мА, то можно сберечь и на вводе в квартиру можно установить УЗО с током срабатывания 30 мА. Данное УЗО будет делать роль «противопожарного» УЗО и УЗО, применяемого в целях электробезопасности.

В неприятном случае, на вводе в квартиру устанавливают «противопожарное» УЗО с током срабатывания 100 мА либо 300 мА, а на отходящих линиях (где нужна установка УЗО в целях электробезопасности) — УЗО с током срабатывания 10 мА либо 30 мА.

Подпишитесь и получайте извещения о новых статьях на e-mail

Читайте также:

Размещено в рубрике: Общие вопросы проектирования

Комментариев к статье: 3

Алексей :

Это рекомендация, а не непременное к установке. При токах утечки на землю, узо лучше устанавливать на отходящих, групповых линиях. Поэтому, как если у вас будет утечка на одной из линий, вышибет на вводе УЗО и вы замучаетесь находить место неисправности по всему дому, сидя без света. При установке групповых УЗО, вышибет только повреждённая линия, а не весь дом. Что облегчит поиск неисправности. Никакой неотклонимой установки нет. Только рекомендация. И к тому же УЗО не срабатывает на на токи КЗ. Эту функцию делает автомат.

Вячеслав Шевченко :

Да, лучше на групповых. Но в квартирных щитах нередко сберегают и устанавливают УЗО на несколько отходящих линий либо на ввод.

В согласовании с 123-ФЗ (а «выше» федеральных законов только Конституция) установка противопожарных УЗО является неотклонимой т.к. в ФЗ обозначено «должно быть», а не «рекомендуется».

УЗО не срабатывает на ток КЗ, УЗО срабатывает на токи утечки. Если уровень токов 1ф КЗ очень маленький и вышло 1ф куцее замыкание на землю, то ток с фазного проводника уходит назад по PE либо «земле», а не по нейтрали. В УЗО появляется разница между прямым и оборотным током, т.е. для УЗО есть утечка и оно отключается.

При 1ф КЗ фаза на рабочий нуль оно не сработает.

Алексей :

В 123 ФЗ статье 82 пт 4, идет речь не о здании в целом, а о помещениях, потому требования об установке устройства защитного отключения на вводе в здание, к примеру во ВРУ, не обусловлены, так как не соответствуют указаниям п. 4 статьи 82.

В пт нет указаний о типе устройства защитного отключения, потому требования об обязательности установки конкретно УЗО-Д не имеют оснований, в пт 4 речь идет о некотором устройстве, выполняющем определенную функцию.

Под понятие «помещение» подходят и жилая комната, и цех завода. Разумеется, что построение сетей этих объектов конструктивно отличаются.

Электрическое оборудование может стать источником пожара по нескольким причинам:

куцее замыкание в оборудовании и проводках. Защитное отключение в данном случае обеспечивается отсечкой автоматического выключателя либо предохранителем;

перегрузка оборудования и проводов и/либо кабелей электропроводок. Защитное отключение в данном случае обеспечивается расцепителем автоматического выключателя с обратнозависимой времятоковой чертой либо в некоторых случаях предохранителем;

сверхнормативная утечка при ухудшении изоляции. Защитное отключение в данном случае обеспечивается устройством защитного отключения по дифференциальному току либо устройством контроля изоляции.

Использование того либо другого защитного устройства определяется критериями использования и типом системы защитного заземления, и всё это относится только к электроустановкам напряжением до 1 кВ. F

А вот для вас ответ, объяснение по этому поводу от разработчиков этого ФЗ

В технике понятие «устройства защитного отключения» соединяет воединыжды всю совокупа технических устройств, предназначенных делать защитные функции разных изделий. Применительно к электротехнике – это устройства, выполняющие защиту от сверхтоков, перенапряжения, токов утечки, термическую, от превышения взрывоопасных концентраций газов и т.п. Федеральный закон ФЗ-123… устанавливает необходимость использования устройств защитного отключения от появления пожароопасных режимов в эл.установках. Примерами таких устройств м.б. автоматические выключатели, плавкие вставки, устройства защиты от перенапряжений, автоматические выключатели, управляемые дифференциальным током и многие другие. Что касается автоматических выключателей, управляемых дифференциальным током, то вместе с абревеатурой УЗО по ГОСТ 12.4.155-85 (2003) ССБТ, согласно ГОСТ 50807-95 они обозначаются как «УЗО-Д», а по ГОСТ… как АВДТ. Поэтому не вводите людей в заблуждение, какое устройство защиты ставить, на вводе автомат, либо узо, либо диф.автомат, выбирает сам проектировщик либо владелец дома, главное чтобы одно из этих устройств стояло на вводе. непосредственно какое конкретно, указания нет.

Ставим УЗО в квартире: как подобрать устройство по мощности?

Из этой статьи вы узнаете, как высчитать мощность УЗО и установить его дома либо в кабинете.

Тонкости выбора УЗО

В течении года количество домашней техники и электроники в каждой квартире вырастает, что увеличивает риск утечки токов, и как следствие может привести к пожару в помещении либо поражению током человека. Дабы этого избежать, в квартирах и офисных помещениях инсталлируются УЗО. Как высчитать мощность устройства и избрать УЗО для квартиры? На какой схеме подключения тормознуть? Мы объясним, как это выполнить, даже если вы никогда не были связаны с электрикой.

Механизм работы УЗО

УЗО либо устройство защитного отключения — это устройство, нужный для размыкания электрической цепи в случае утечки дифференциального тока. При обычной работе электросети и электрического оборудования разница потенциалов в кабелях нулевая. Но при пробое в изоляции либо другом нарушении в работе электрической цепи происходит утечка дифференциального тока, который подается на корпус устройства. А прикасаясь к корпусу, человек сам становится проводником (через его тело проходит дифференциальный ток), рискуя получить электротравму.

УЗО держит под контролем разницу в потенциалах и при ее образовании одномоментно разрывает цепь, отключая электричество во всей квартире либо лишь на определенном участке. Необходимо отметить, что устройство защитного отключения не защищает проводку и домашнюю технику от перепадов напряжения и недлинного замыкания в сети — этим занимаются автоматические выключатели. Потому УЗО стоит монтировать в совокупы с автоматическими выключателями, соединяя их последовательно.

Расчет мощности для УЗО

Каждый отдельный устройство имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех устройств, присоединенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности устройства свой:

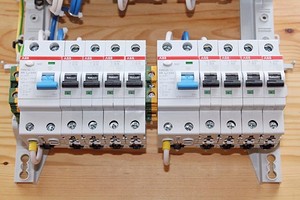

• Обычная одноуровневая схема с одним устройством защиты.
• Одноуровневая схема с несколькими устройствами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для обычной одноуровневой схемы

Обычная одноуровневая схема характеризуется наличием 1-го УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, присоединенных к нему. Представим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Означает для данной квартиры нужно будет устройство с токовой нагрузкой не ниже 31.3 А. Наиблежайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены сразу.

Одним из таких подходящих устройств является УЗО Эпоха NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими устройствами защиты

Такая разветвленная одноуровневая схема подразумевает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько устройств на различные группы потребителей либо на различные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а другие приборы устанавливаются для потребителей, которые формируются в группы. Представим вы приняли решение установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный устройство для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Беря во внимание расчеты для данной разветвленной одноуровневой схемы будет нужно три устройства мощностью 8, 13 и 16 А. В большинстве собственном такие схемы подключения применимы для квартир, гаражей, временных зданий и т.д.

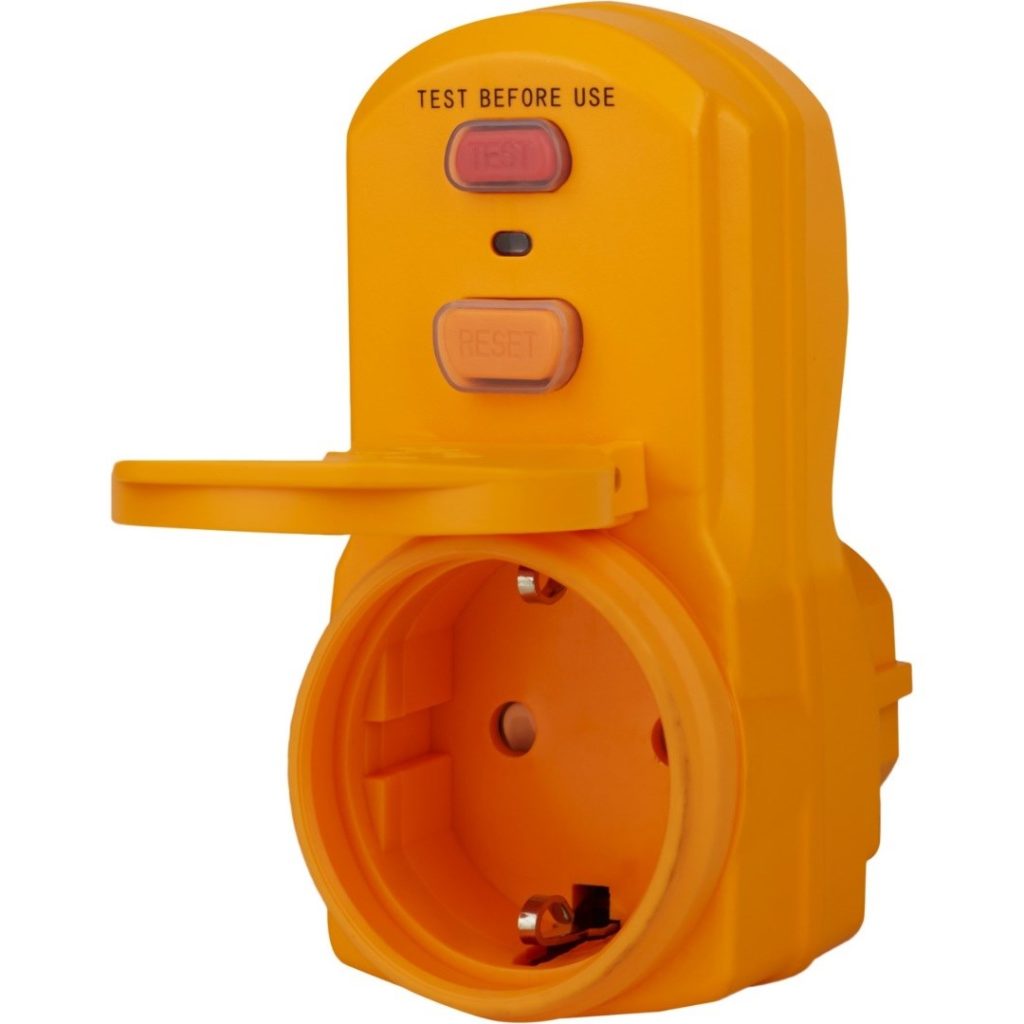

Кстати, если не желаете особо заморачиваться с монтажом схожей схемы, то направьте внимание на переносные УЗО-адаптеры, которые можно стремительно переключать между розетками. Они рассчитаны на один электроприёмник.

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме таковой же, как и в одноуровневой, с единственной различием в наличии дополнительного УЗО, размещенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех устройств в квартире включая счетчик. Отметим более распространенные характеристики УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

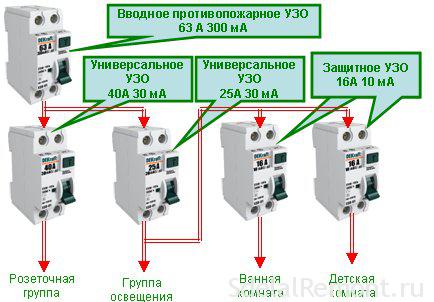

УЗО на вводе защитит квартиру от появления пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема более комфортная в плане ремонта проводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а означает не будет массовых простоев в работе. Единственным минусом являются немалые издержки на установку УЗО (находится в зависимости от количества устройств).

Если для вас нужно избрать УЗО на группу автоматов для однофазовой сети, то можем порекомендовать модель Эпоха NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как просто и стремительно подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Подбираем УЗО по дифференциальному току

Каждый агрегат имеет порог срабатывания по значению дифференциального тока. Дабы точно высчитать ток утечки, принципиально знать следующие характеристики:

• Длину кабеля от потребителя до устройства защиты. Ток утечки сети получаем из расчета 10 мкА на 1 м кабеля.
• Ток утечки электроприборов. В среднем ток утечки оборудования получаем из расчета 0.4 мА на 1 А устройства.
• Мощность устройств потребителей.

Расчет дифференциального тока делается по следующей формуле:

Iдиф = 0.4*Iприборов + 0.01*Lкабеля

Итак, представим для вас нужен аппарат защиты для стиральной машины мощностью 2.3 кВт, которая подключена проводом длиной 10 м. В данном случае утечка дифференциального тока будет следующей:

Iдиф = 0.4*(2300/220) + 0.01*10 = 4.3 мА

Необходимо отметить, что порог срабатывания по току утечки у УЗО должен быть в 3 раза выше, чем расчетный дифференциальный ток. Благодаря этому реально избежать неверных срабатываний. Потому для стиральной машины нужен агрегат с порогом срабатывания минимум 12.9 мА. Наиблежайшим является аппарат с током срабатывания 30 мА. Так для данных нужд подойдет дешевое УЗО IEK 30мА тип AC ВД1-63 GENERICA MDV15-2-025-030.

Стандартными показателями тока утечки для аппаратов защиты являются:

• Устройства на 6, 10 и 30 мА — для защиты человека от поражения электричеством.
• Устройства на 100, 300 и 500 мА — для защиты построек и сооружений от пожаров.

Если вы осуществляете выбор УЗО для личного дома, то почти всегда аппаратов на 30 мА будет довольно.

Как избрать агрегат для однофазовой и трехфазной сетей?

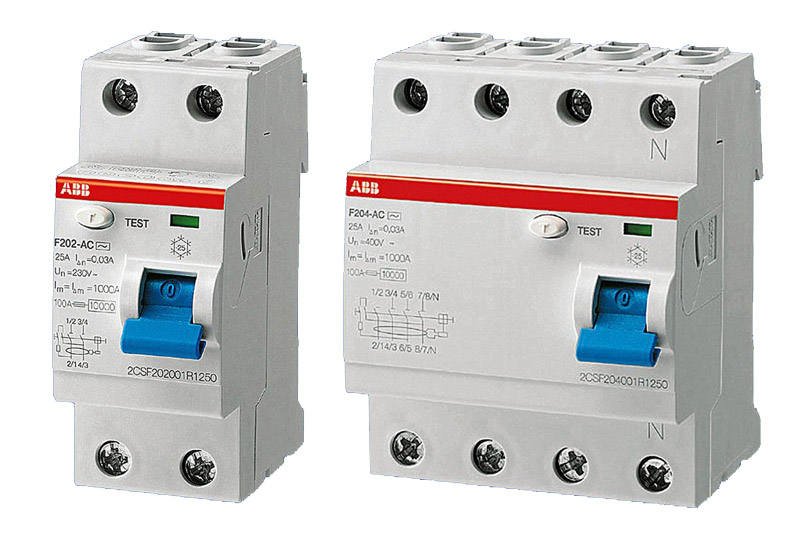

Тут все достаточно легко — довольно найти количество полюсов на аппарате. Для однофазовых сетей подходят двухполюсные устройства, а для трехфазных четырехполюсные. Обычным представителем четырехполюсников является УЗО IEK 30мА тип AC ВД1-63 MDV10-4-040-030.

Его с головой хватит для сварочного аппарата трансформаторного либо инверторного типа. Кстати, как избрать сварочный инвертор мы уже писали, так что сможете пройтись по данному гиду.

Что такое время срабатывания устройства?

УЗО любого типа имеет время срабатывания, за которое оно отключает питание во всем доме либо лишь на определенной фазе либо участке проводки. Время срабатывания стандартных УЗО для защиты от поражения током человека не превосходит 30 — 40 мс. А вот селективные модели отключатся только через 200 — 500 мс. Последние созданы для установки на входе в квартиру для защиты от пожара. Советуем устанавливать селективные устройства на входе, а стандартные конкретно в самой квартире. Благодаря этому свет будет отключаться не во всей квартире, а лишь на определенном участке проводки.

Как избрать УЗО для установки в квартире

У тех, кто волнуется о защите собственных домашних от поражения электрическим током, появляется вопрос: как избрать УЗО для квартиры либо дома?

Из-за обилия этих устройств по систематизации и типу, можно приобрести не то, что необходимо, и все старания обезопасить семью будут напрасны.

Эта статья поможет для вас в выборе этого устройства.

Использование автоматов защиты в квартире

УЗО на вводе в дом либо квартиру нужно для защиты от негативного воздействия электрического тока на человеческий организм, который конкретно коснулся токоведущих частей электрического оборудования либо его корпуса, находящегося под напряжением, в связи с выходом из строя его отдельных частей.

Также это устройство служит для защиты от возгорания проводки при старении либо повреждении изоляции проводов и кабелей.

Следует учесть, что УЗО отключается при утечке на землю, но если взяться за фазу и рабочий ноль, оно расценит это как подключение нагрузки и отключение не произойдет, что чревато катастрофой.

Устройство автомата защиты дома

В устройство УЗО заходит:

1. Тороидальный сердечник, сделанный из феррита определенной марки.
2. Две первичные катушки (в однофазовом УЗО), сделанные из медного провода сечением не ниже номинального по току нагрузки.
3. Одна вторичная катушка из более узкого провода и с огромным количеством витков.
4. Исполнительный механизм, созданный для отключения силовых контактов в случае утечки тока на землю.
5. Тестовая кнопка с сопротивлением, нужная для проверки УЗО на работоспособность, при нажатии, на которую изменяются токи в фазной и нулевой катушке, что приводит к срабатыванию механизма отключения, усилитель тока (в УЗО с электронным управлением).
6. Корпус устройства.

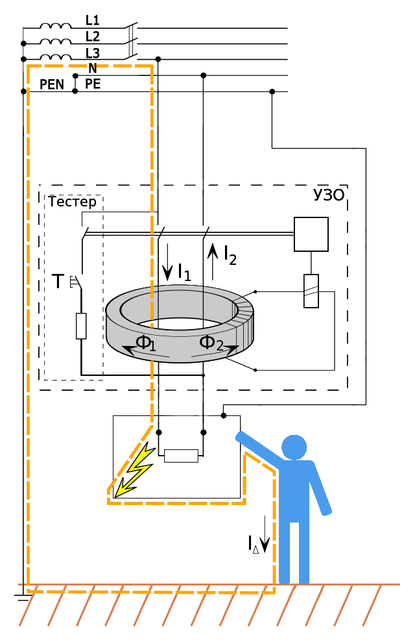

Механизм работы УЗО без заземления

По сути, заземляющий проводник для работы ему не нужен, так как применяется фаза и рабочий ноль. Эти два проводника проходят через типичный трансформатор тока с обмоткой управления.

Представим нагрузка 10 ампер. По фазному проводнику к нагрузке будет протекать ток таковой силы. И проходя через нагрузку, он ворачиваться по нулевому проводнику с такими же параметрами. Как человек коснулся корпуса бойлера, к примеру, у которого прогорел тэн и на корпусе появился потенциал, то часть тока начинает уходить через тело в землю и разность токов на фазном и нулевом проводнике изменяется.

Эти маленькие конфигурации фиксирует катушка управления и передает на реле, которое в свою очередь, приводит в действие расцепительный механизм и отключает линию от электропитания.

Какой тип УЗО применим в домах и квартирах

На вопрос какой тип УЗО поставить на вводе в квартиру, ответ прост – автомат с дифференциальной защитой (тип АС – для переменного тока либо тип А – для пульсирующего и переменного токов), и электромеханическим расцепителем, не требующем дополнительного источника питания. Брать устройство нужно неплохого свойства, к примеру германской компании АВВ. Она заслужила огромную популярность своим качеством электротоваров, и применимой ценой. Это даст гарант надежности и безопасности.

Такие автоматы кроме отключения по утечке на землю, обеспечивают защиту от недлинного замыкания и от перегрузок по току употребления. А ваша безопасность главнее всего!

Расчет автомата дифференциальной защиты

Сперва необходимо подсчитать какой наибольший ток может потреблять электрическое оборудование в доме либо квартире. Считаем их суммарную мощность в ваттах, которая указывается на шильдиках устройств, потом делим мощность на напряжение сети, и получаем ток в амперах.

К примеру: суммарная мощность приборов- 4000 ватт. Делим на 220 вольт и получаем-18 ампер. Поэтому, автомат должен быть более 20 ампер.

Что касается тока утечки, то для обыкновенной квартиры подойдет на 30 миллиампер. Такие в большинстве случаев и встречаются в магазинах электротоваров.

Если имеется душевая кабинка и для особо сырых помещений, то лучше выполнить отдельную линию электропитания и установить для большей безопасности дифавтомат на 10 миллиампер.

Для огромных коттеджей, где вся проводка может насчитывать протяженность до километра и выше, УЗО на вводе в дом ставиться с номиналом 100 миллиампер и выше, так как при таковой длине полосы безизбежно находится утечка, которая может привести к неверному срабатыванию УЗО. Далее нужно подключить УЗО в щитке на каждую группу раздельно с номиналом 30 миллиампер тока утечки. Это обеспечит защиту определенного участка.

Номинал тока вводных автоматов, работающие в паре с УЗО

Токовый номинал автоматов, присоединенных с УЗО в щитке как вводных, так и по группам, должен быть ниже автоматов с дифференциальной защитой. Это нужно, дабы нагрузка в сети ложилась на обыденные автоматы защиты, так как они стоят в 10 раз дешевле автоматов с УЗО.

Также завышенные токи могут стать предпосылкой неправильной работы механизма УЗО.

Ошибки при установке

Нередкой ошибкой при подключении узо в квартире будет то, что в розетках с заземлением нулевой провод, не проходящий через УЗО и применяемый как заземление, подключают на нулевую клему в розетке. Это приводит к отключению автомата с дифференциальной защитой при попытке включить чего-нибудть в эту розетку.

1. Если такое происходит, поменяйте местами нулевой провод на заземляющей клеме выбивающей розетки.
2. Также следует верно подключать провода на входе в устройство. Фазный – на контакт «L», а нулевой – на «N». Это обеспечит корректную работу устройства.

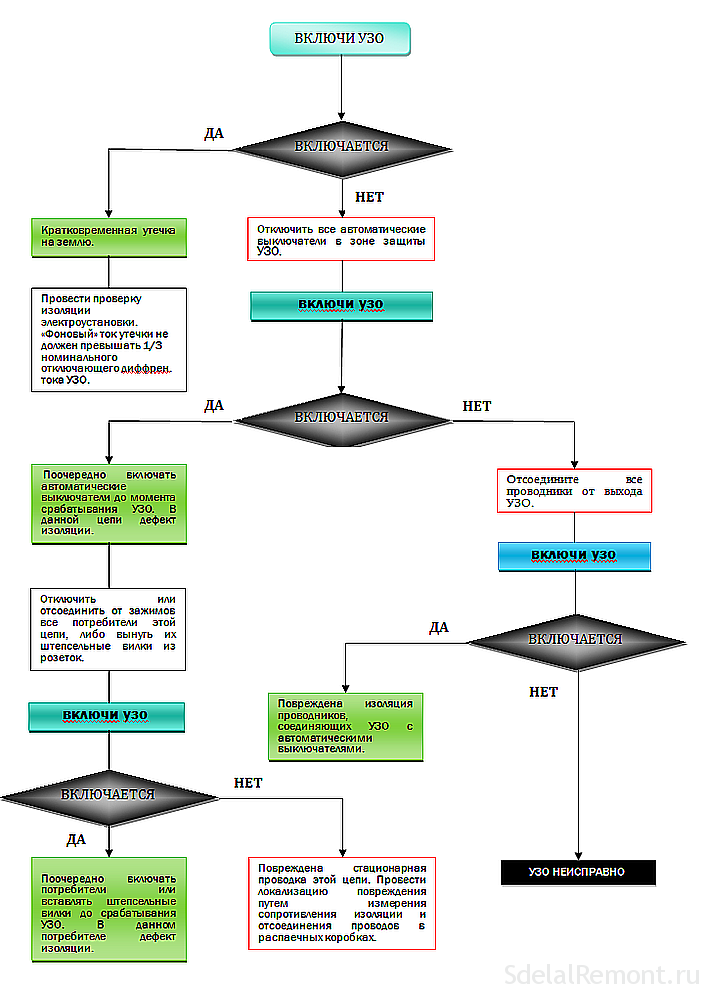

Как проверить УЗО на работоспособность

Как уже говорилось, для этого предусмотрена кнопка «тест».

Но ее работа не гарантирует полной защиты. Дабы полностью убедиться в работоспособности устройства, нужно раз за месяц имитировать утечку на землю. Выполнить это можно до боли просто:

1. Взять двухполюсный светодиодный указатель напряжения типа «контакт».
2. Найти местопребывание фазы в розетке.
3. Воткнуть один контакт указателя в фазу, а другим коснутся заземленного проводника, к примеру, батарею отопления либо железные трубы водопровода. Также если это на даче либо в личном доме просто вставить штырь в землю и коснуться вторым концом указателя его.

При обычной работе, УЗО должно сработать, так как ток утечки светодиодов обычно больше 30 мА (миллиампер). Также один конец патрона подсоединить на фазу, другой на землю. Итог должен быть тот же. Если УЗО не сработало, пора его поменять.

На последний случай можно пользоваться патроном с лампой накаливания на 220 вольт.
