Узо и дифавтомат в чем

Как все-же отличить УЗО от дифавтомата? В чем разница? По сути эти приборы созданы для решения различных задач, и потому знать, чем они отличаются и какую функцию делают, необходимо знать даже обыкновенному жильцу – хотя бы в общих чертах. Нередко путают УЗО с дифференциальным автоматическим выключателем.

Если положить вблизи УЗО и дифавтомат, их схожесть будет сходу видна. Но они делают совсем различные задачи. Вспомним, какие функции делает УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, возникает дифференциальный ток — ток утечки. При появлении тока утечки пострадать прежде всего может человек, если прикоснется к покоробленному оборудованию. Не считая того, при возникновении тока утечки в проводке, изоляция будет нагреваться, что может привести к возгоранию и пожару.

Потому УЗО устанавливают для защиты от поражения электрическим током, также от повреждений проводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее внутри себя и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от маленьких замыканий, и от перегрузок, также от появления утечек, связанных с ранее описанными ситуациями.

Зрительное отличие

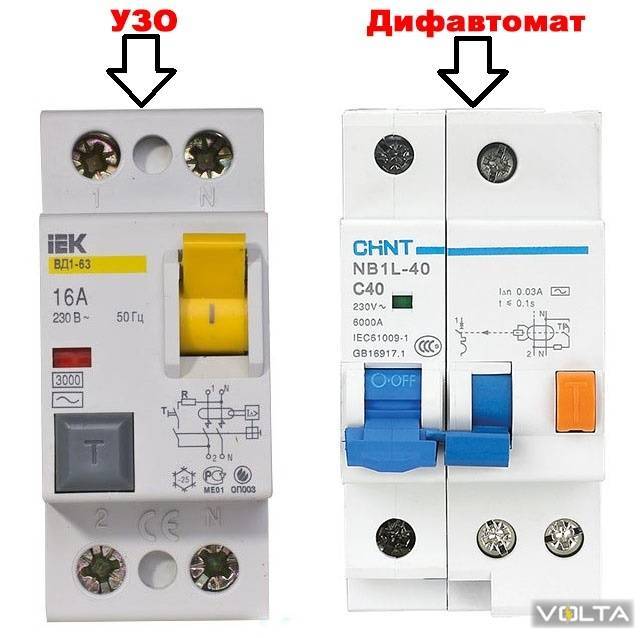

Найти, какое устройство перед вами – УЗО либо же диф. автомат – достаточно просто даже зрительно. Невзирая на наружное сходство (рычаг переключателя, наличие кнопки «Тест», однообразная корпусная часть с нанесенной на ней схемой, также цифрами и знаками), довольно пристально присмотреться, дабы узреть, что обозначения на этих устройствах различные. А ещё проще найти, УЗО либо дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычаг размещен слева, кнопка – справа, а вот у УЗО – напротив.

Различие по маркировке

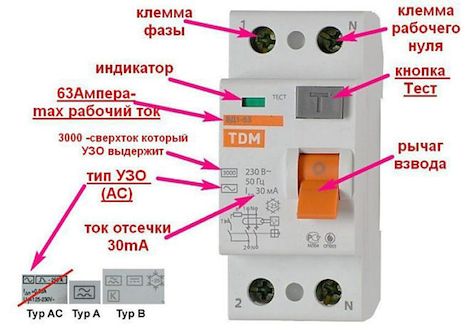

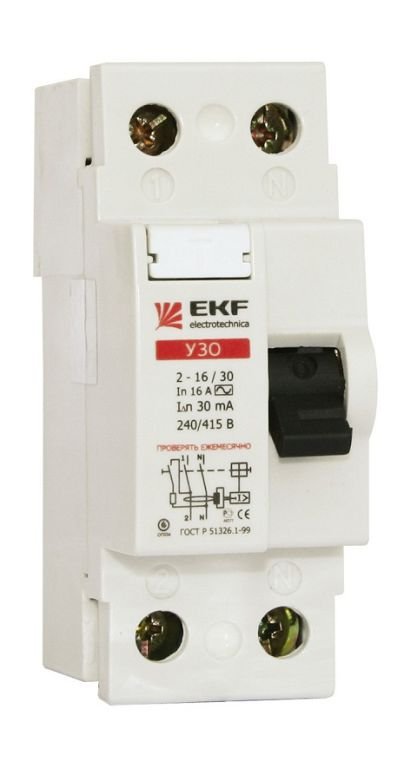

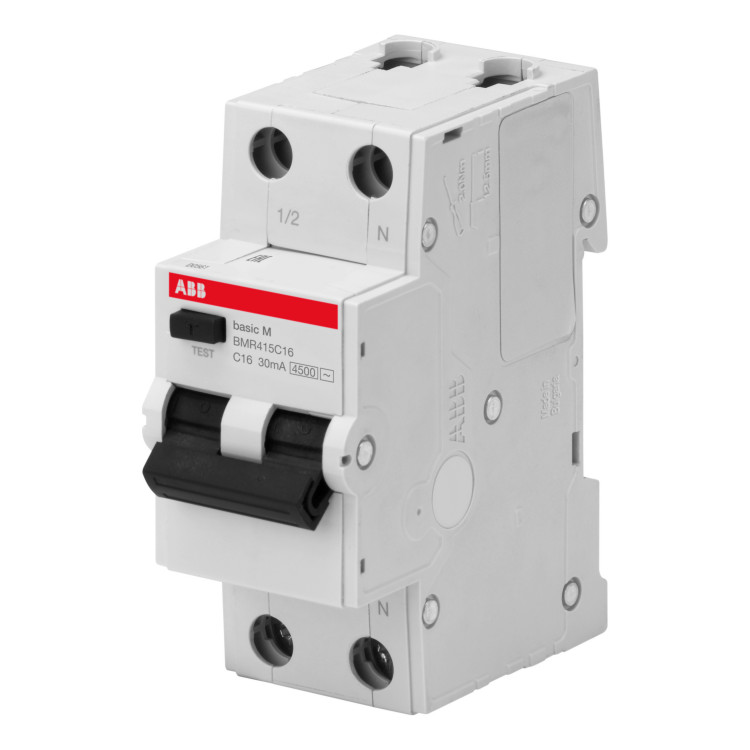

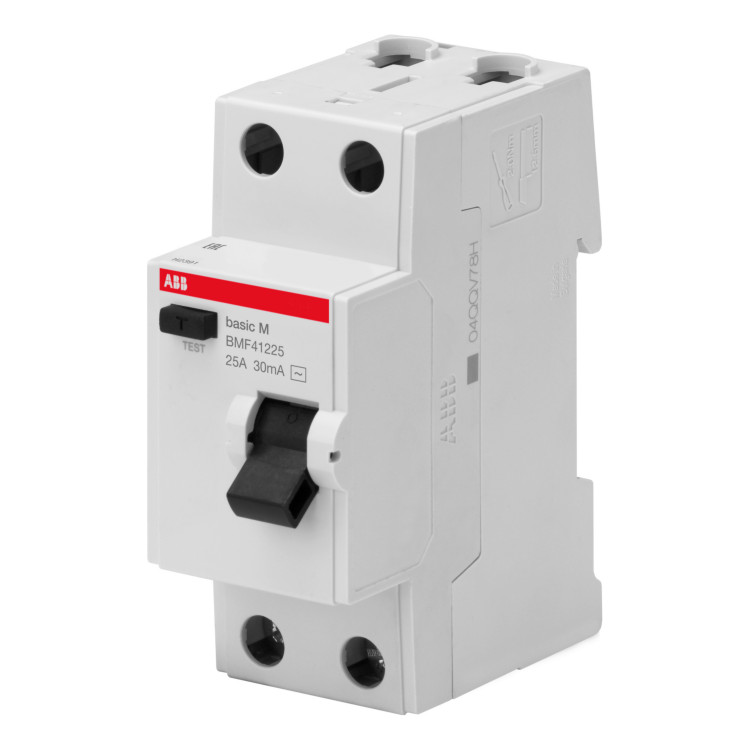

На поверхности УЗО номинальный ток обозначается только цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она значит, что номинальный ток в цепи, в которую включен этот аппарат, не должен превосходить 25А. На АВДТ проставлена маркировка «С16». Буковкой обозначается черта интегрированных расцепителей.

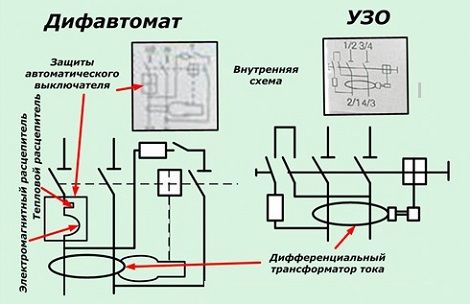

Различие в электрической схеме

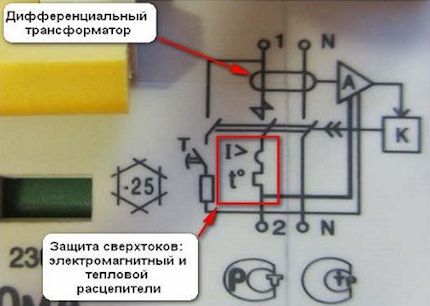

Схема наносится на многие устройства. При взоре на УЗО либо на диф. автомат можно увидеть, что нанесенные на них схемы похожи, но не схожи. На схеме ВД имеется овал – этим эмблемой обозначен дифференциальный трансформатор, являющийся основной частью устройства. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластинки, которые обеспечивают срабатывание автомата при возникновении в цепи токов КЗ либо перегрузок.

Различие в аббревиатуре

На таких устройствах обычно по русски написано что это УЗО (ВД) либо дифавтомат АВДТ. Устройство защитного отключения (УЗО) на данный момент верно именуются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым характеристикам УЗО и дифавтоматы отличаются. В особенности это касается ввезенной продукции. Обычный дифавтомат стоит чуток дешевле, чем УЗО в комплекте с обыденным автоматом.

Положительным нюансом АВДТ является удобство монтажа: для электрика принципиально закрутить в тесноватом монтажном боксе на пару винтов меньше. С другой стороны это увеличивает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной подмене.

В случае использования УЗО в паре с автоматом, процесс ремонта смотрится дешевле: изменяется или один элемент, или другой. Это нужно учесть при проектировании ваших сетей, беря во внимание риск тех либо других негативных событий и их вероятную частоту.

Качество привезенных из других стран устройств выше. Российские тоже довольно хороши, но проигрывают в таких принципиальных свойствах как время срабатывания, уступают в надежности механических частей, тривиально уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг дружке.

В чем разница между УЗО и дифавтоматом?

Для обеспечения неопасной эксплуатации проводки современных квартир сейчас все почаще выбирают устройства защитного отключения (УЗО) либо дифференциальные автоматы. Использование каждого из них обеспечивает преждевременное отключение участка электрической цепи, в каком есть нарушения изоляции. Не считая того, при правильной организации автоматической защиты электросети с внедрением таких устройств обеспечивается надежное отключение потребителей при появлении перегрузок либо маленьких замыканий. При всем этом главное отличие УЗО от дифавтомата состоит в необходимости поставить и применять вкупе с таким устройством дополнительный автоматический выключатель.

Необходимо увидеть, что для правильного функционирования защиты от огромных дифференциальных токов нужно наличие трехпроводной однофазовой системы, которая имеет в собственном составе заземляющий провод. Такая система проводки на данный момент везде ставится в новых зданиях, но очень изредка встречается в домах старенькой постройки.

Дабы ответить на вопрос, чем отличается УЗО от дифавтомата и какое устройство более желательно избрать для применения в собственной квартире, необходимо ознакомиться с их основными техническими чертами, механизмами работы, также особенностями конструкции и эксплуатации.

Использование УЗО

Устройство защитного отключения применяется для воплощения коммутации в сети, питающей группы потребителей при протекании токов, действующих в обычных критериях эксплуатации.

Основная задачка УЗО – отключение участка электрической системы, если в нем появляется дифференциальный ток, превосходящий допустимое значение.

Появление тока утечки разъясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Так как это сопротивление не может быть нескончаемо огромным, то через него всегда будет протекать так именуемый обычный ток утечки, величина которого должна находиться в определенных допустимых границах.

Для того дабы лучше представлять для себя, от каких ненужных процессов, происходящих в электросети, защищает дифавтомат либо УЗО, разглядим следующие схемы.

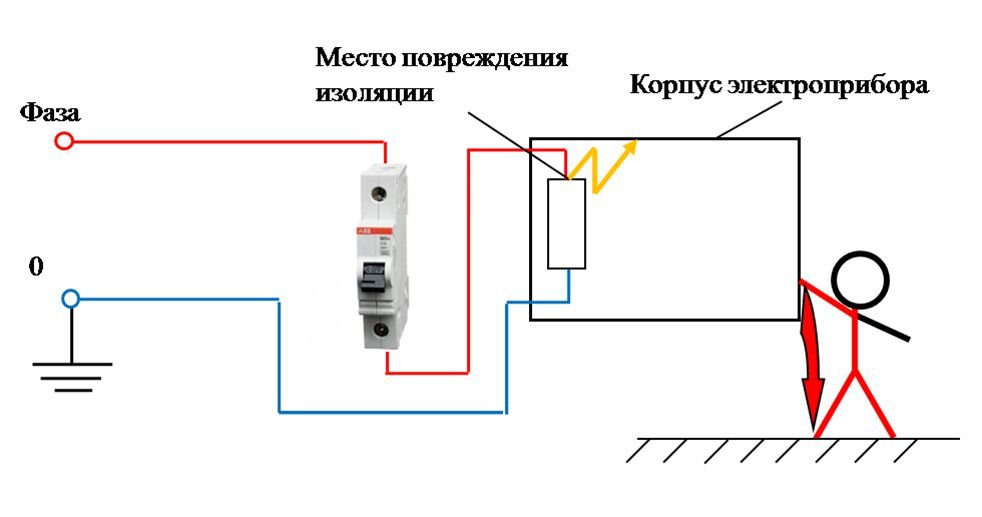

На первой из них изображен случай поражения человека электрическим током, которое происходит в итоге прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае появления тока перегрузки либо недлинного замыкания, но такая защита не срабатывает при замыкании фазы на землю.

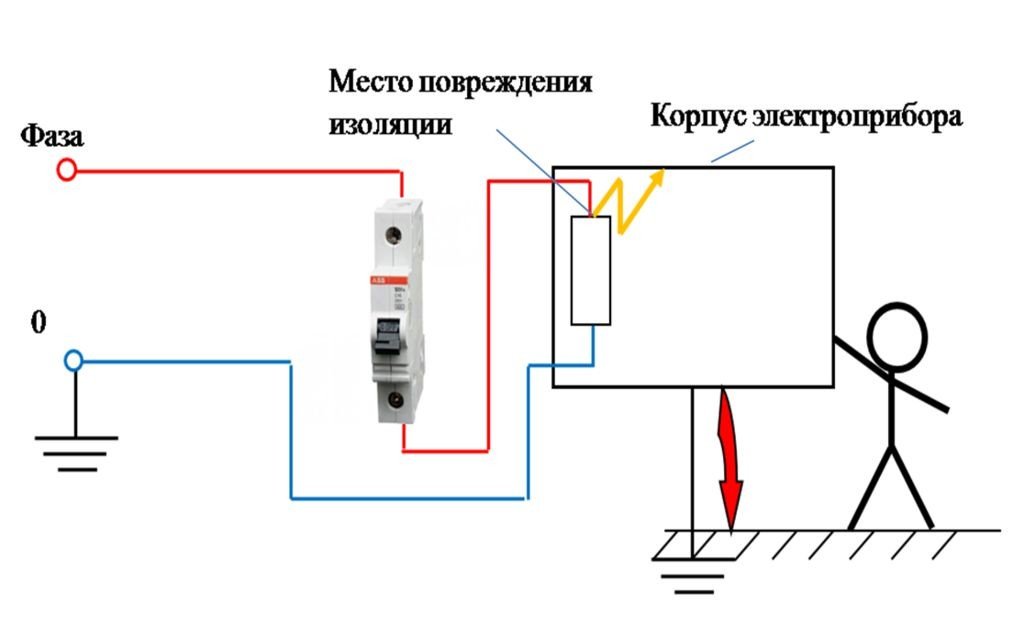

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Так как сопротивление кожи человека существенно выше, чем сопротивление контура заземления, то в данном случае поражения током не происходит. Но железные части корпуса имеют определенный потенциал относительно земли.

Нужная ИНФОРМАЦИЯ: Кухонная вытяжка без воздуховода — как избрать?

Опасность появления схожей ситуации кроется в том, что при использовании обыденных автоматических выключателей, в случае значимого уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что наращивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, также огромное количество дополнительных причин оказывают влияние на значение сопротивления контура корпус – человек – земля. Если учитывать особенности эксплуатации электроприборов в местах с завышенной влажностью (кухня либо ванная комната), то опасность удара током сохраняется довольно высочайшей.

Не считая того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Механизм работы УЗО основан на неизменном измерении величины дифференциального тока. Пока она лежит в допустимых границах, никаких действий не происходит, но как данная величина превосходит допустимое значение, УЗО отключает потребители от питающей сети.

Номинальные величины токов утечки, на которые рассчитаны большая часть современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано разными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Огромные токи утечки возникают в тех случаях, когда при монтаже проводки были допущены нарушения, связанные с неверным подключением нулевого и заземляющего проводов.

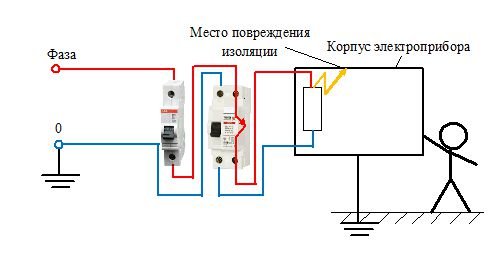

На третьей схеме представлена электрическая цепь, в какой, не считая автоматического выключателя, применяется УЗО. В случае появления тока утечки, значение которого превосходит номинальное, автоматика разрывает цепь.

Если применять схожую защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания нужно появление замкнутой цепи между железным корпусом устройства и землей. Обычно, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким макаром, использование УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
2. При появлении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при всем этом значение такового тока должно превосходить допустимое.
3. В случае неверного подключения нулевого и заземляющего проводов в электроустановке.
4. При обрыве нулевого провода.

Нужная ИНФОРМАЦИЯ: Сколько весит один лист гипсокартона: таблица размеров, площади и веса

Подключение УЗО

Необходимо увидеть, что в УЗО не предусмотрена защита токов недлинного замыкания и перегрузки. Потому такие устройства непременно должны подключаться вместе с автоматическим выключателем, допустимый ток которого должен быть меньше аналогичного значения для УЗО. Такая схема питания электропотребителя изображена на 3-ем рисунке.

Как видно из схемы, фазный провод подключается к соответственному контакту устройства через автоматический выключатель. Нулевой провод также должен быть подключен к потребителю через УЗО.

Если избрать внедрение трехфазных устройств защиты, их подключение осуществляется аналогично: три фазных и нулевой провод вставляются в разъемы, которые имеют подобающую маркировку.

Для того дабы проверить работоспособность УЗО, довольно надавить на кнопку ТЕСТ, расположенную на его корпусе. Исправное устройство после чего одномоментно отключится. Но некоторые модели не оснащаются таковой кнопкой. Проверить их работоспособность можно, создав искусственное замыкание между фазным проводом и защитным заземлением, в данном случае немедля появляется ток утечки, на который реагирует УЗО. Выполнить такое замыкание можно с помощью любого железного предмета, но лучше избрать патрон с лампочкой.

Способ пробной утечки тока является более достоверным, так как позволяет не только лишь проверить работоспособность УЗО, но и оценить корректность его подключения.

Для контроля исправности УЗО нельзя замыкать между собой фазный и нулевой провода, так как это вызовет срабатывание автоматического выключателя в итоге недлинного замыкания.

Выбор устройства защитного отключения

При выборе УЗО для собственной квартиры следует направить внимание на такие его свойства:

1. Номинальный ток. Данная величина выбирается, исходя из совокупной мощности потребителей, подключаемых к участку электрической сети, на вход которого устанавливается УЗО. В любом случае номинальный ток устройства не может быть огромным, чем аналогичное значение тока автоматического выключателя.
2. Номинальное напряжение. С выбором этого значения никаких заморочек не появляется, в однофазовых сетях применяются устройства на 230 В, в трехфазных – на 400 В.
3. Производитель. С определенной степенью недоверия необходимо относиться к продукции китайских компаний. На рынке устройств релейной защиты и автоматики отлично зарекомендовали себя такие бренды, как Legrand, Schneider Electric и EATON. Одним из нередко используемых однофазовых УЗО является ВАД2. Что все-таки касается российских производителей схожих устройств, то выбирать их полностью неопасно, так как даная продукция в почти всех случаях не уступает западным аналогам, при всем этом стоит существенно дешевле.

Нужная ИНФОРМАЦИЯ: Трубы для жаркой воды из полипропилена – хорошая кандидатура железным трубам.

Дифференциальный автомат

Дифавтомат – это устройство, сочетающее внутри себя УЗО и обычный автоматический выключатель.

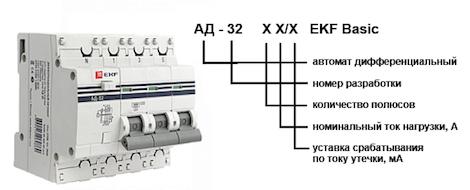

Свойства каждой модели нанесены на ее корпус в виде специальной маркировки. Основными из них являются:

1. Номинальный ток и тип времятоковой свойства, к примеру, С63. Это означает, что величина номинального тока составляет 63 А. Времятоковая черта – это зависимость времени расцепления контактов выключателя от протекающего через них тока. Для автоматических выключателей, применяемых в системах электроснабжения разных объектов, эти свойства бывают различными. В квартирах и домах используются автоматы с чертой С-типа.
2. Ток утечки (0,03 А, 0,1 А), при котором срабатывает та часть автоматического выключателя, которая реагирует на величину дифференциального тока.
3. Номинальное напряжение (230 либо 400 В).
4. Тип автомата (для работы с переменным либо выпрямленным неизменным током).
5. Принципная схема подключения.

Для ответа на вопрос, как отличить УЗО от дифавтомата, довольно поглядеть на их внешний облик. Хотя на 1-ый взор отличия и не очень приметны, но для знающего человека они, как говорится, налицо:

1. На УЗО не указывается тип времятоковой свойства.
2. У дифавтомата в принципной схеме, нанесенной на его корпус, поставлены два дополнительных выключателя, обозначающих термический и электромагнитный расцепители.
3. Название устройства (ВД либо АВДТ).

Автоматический выключатель, управляемый дифференциальным током, обладает следующими преимуществами:

• При установке дифавтомата отсутствует необходимость в монтаже какого-нибудь дополнительного защитного оборудования.

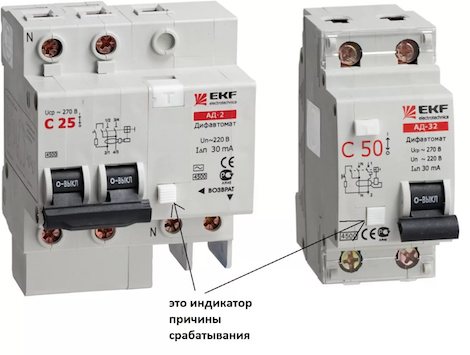

• Фактически все подобные устройства оборудованы специальной индикацией, позволяющей точно найти, от чего сработало устройство: от возникновения огромного тока утечки, недлинного замыкания либо перегрузки.

Отвечая на поставленный вопрос, чем отличается УЗО от дифавтомата, необходимо учитывать следующее. Если судить по количеству и качеству выполняемых функций, то нет особенной различия в том, какое устройство избрать: дифавтомат или УЗО. При всем этом цена совмещенного устройства бывает даже выше, чем совокупная стоимость УЗО и обычного автомата. Не считая того, при выходе из строя 1-го из раздельных устройств, можно произвести его ремонт либо подмену, не снимая при всем этом второго, это существенно дешевле, чем чинить дифавтомат.

УЗО либо дифференциальный автомат: что избрать и как отличить

Достаточно нередко при оборудовании домашних электрических сетей приходится решать, что лучше УЗО либо дифавтомат что избрать и как подключить. Для того, дабы принять правильное решение, следует знать главные функции каждого защитного устройства. Оба устройства в состоянии сделать неопасные условия для работы и проживания, обеспечить защиту от поражения электротоком, при условии правильного выбора, подключения и предстоящей эксплуатации.

Функции дифференциального автомата

Дифференциальные автоматы относятся к категории защитных устройств, выполняющих одновременное отключение фазы и нуля при появлении аварийных ситуаций. Данные устройства в состоянии сразу выслеживать наличие маленьких замыканий и токовых утечек, отключая питание в обоих случаях.

В дифавтоматах удачно совмещаются функции стандартного автоматического выключателя и устройства защитного отключения. Основным предназначением дифавтомата является защита в случае прикосновения к обнаженным проводам либо частям оборудования, находящимся под напряжением из-за каких-то повреждений. Дифференциальные автоматы рассчитаны на разные номиналы рабочих токов и токов утечки.

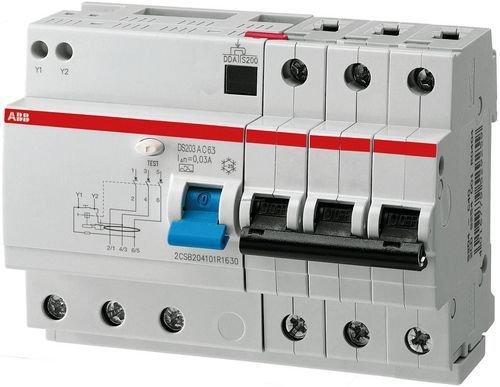

Каждый устройство делится на две многофункциональные части. Сюда заходит двух- либо четырехполюсный автоматический выключатель и модуль, защищающий от поражения электротоком. Для монтажа устройства применяется DIN-рейка, что позволяет занимать меньше места в щитке по сопоставлению с раздельно взятыми устройствами (автомат и УЗО).

Все дифференциальные автоматы владеют быстродействием, составляющим всего 0,04 секунды. Из-за этого обеспечивается адекватная замена УЗО и защита от поражения электротоком. Немаловажную роль эти приборы играют в защите разных устройств и оборудования от перегрузок, возникающих при аварийных ситуациях. Конструкция дифавтомата позволяет очень стремительно отключать питание на всех участках сети при скачках напряжения более 250 вольт.

Таким макаром, дифференциальные автоматы отличаются высочайшей скоростью срабатывания. Они в состоянии отлично защитить оборудование при рабочих перегрузках и скачках напряжения. Данные защитные устройства могут эксплуатироваться в температурном спектре от -25 до +500С, они владеют огромным порогом износостойкости. Практически, УЗО с автоматом в одном корпусе дали возможность получить отдельный защитный устройство с расширенными функциями.

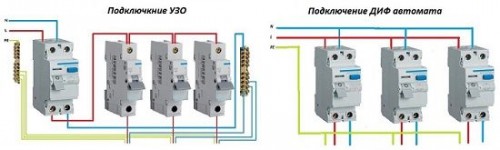

Схема включения УЗО

Особенности эксплуатации УЗО

Главной функцией УЗО является секундное срабатывание при возникновении токов утечки, в итоге, электрическая сеть отключается от источника питания. Данные системы инсталлируются на группы розеток, также на выделенные полосы домашней техники и другого оборудования. УЗО не созданы для защиты от маленьких замыканий и системных перегрузок. Некоторые электрики не учитывают это событие, используя в схемах одно только УЗО, дабы понизить их цена.

Основой устройства является датчик тока, реагирующий на изменяющуюся дифференциальную величину тока в проводниках. Он сделан в виде обыденного трансформатора с тороидальным сердечником. Уровень порога срабатывания выставляется при помощи магнитоэлектрического реле, у которого высочайшая чувствительность на все конфигурации. Данная схема, соответствующая для большинства УЗО, обеспечивает простоту эксплуатации, надежность и безопасность в работе. Современные приборы представлены электронными моделями с внедрением особых электронных схем.

В состав исполнительного механизма заходит сама контактная группа, выставляемая на наивысшую токовую величину. При каких-то проблем в цепи применяется особая контактная группа, работающая на размыкание. Работоспособность устройства проверяется методом нажатия на кнопку ТЕСТ. После чего на вторичную обмотку делается искусственная подача тока, что вызывает срабатывание реле.

Многие хозяева квартир и личных домов задаются вопросом, что избрать УЗО либо дифавтомат. Есть определенные советы профессионалов по использованию дифференциальных автоматов. Больше всего они подходят для обычных сетей, в каких автоматические выключатели не будут устанавливаться на каждую группу потребителей. В таких случаях их устанавливают на входе после электросчетчика заместо УЗО. Дифференциальная защита совершенно подходит для массивных потребителей, линий, проложенных в подвальных помещениях, банях, для уличного освещения и иных объектов, расположенных раздельно.

В чем отличие между УЗО и дифференциальным автоматом

Снаружи оба устройства очень похожи друг на друга. Все же, эта два различных устройства, с своими функциями. УЗО не в состоянии защитить цепь от недлинного замыкания либо перегрузок. С этой целью нужно внедрение автоматического выключателя, устанавливаемого перед устройством защитного отключения. Этим УЗО и отличается от дифференциального автомата.

Модульный контактор (КМ)

Потому нередко предпочтение отдается дифавтомату, совмещающему функции не только лишь УЗО, но и автоматического выключателя. Он способен защитить от поражения электротоком, спасти технику и проводку от маленьких замыканий. Так как это два различных устройства, необходимо быть внимательным при покупке определенного защитного устройства.

• Прежде всего определяется четкое название аппарата, дабы узнать: это дифференциальный автомат либо УЗО.
• Лучше воспользоваться продукцией узнаваемых производителей, так как маркировка китайских изделий очень нередко не соответствует реальности.
• Русскими производителями название устройства наносится прямо на боковую сторону устройства.
• Если же на корпусе обозначены только числа, надлежащие номинальному току в амперах, то это УЗО. Когда перед цифрами имеется буквенная маркировка, В, С либо D это дифференциальный автомат, а буковкы соответствуют чертам термического и электромагнитного расцепителей.
• Решая что применять для квартиры УЗО либо дифференциальный автомат, нужно направить внимание на габариты обоих устройств. Не считая того, нужно поглядеть на схему подключения. Если слово ТЕСТ нанесено без дополнительных символов – это УЗО, если вблизи с этим словом имеются обозначение обмоток расцепителей – это дифавтомат.
• На УЗО имеется отметка, обозначающая номинальный ток либо очень допустимую нагрузку.
• Основной чертой дифавтомата является время срабатывания, обозначаемое как С16 и т.д.

Дополнительно отличить что это, дифавтомат либо УЗО, поможет принципная схема, нанесенная на устройство. На лицевой стороне УЗО имеется изображение только дифференциального трансформатора, а на дифавтомате добавлены схемы 2-ух расцепителей.

Что избрать УЗО либо дифавтомат

Выбор того либо другого защитного устройства осуществляется в согласовании с их различительными особенностями, более подходящими для определенных критерий эксплуатации. Вопрос что лучше УЗО либо дифференциальный автомат обычно появляется во время ремонта, когда кроме строй работ заменяется вся электрика.

Четкого ответа дать нереально, так как каждый устройство применяется для определенных целей. Нельзя забывать и о способностях его монтажа в электрическом щитке. Многие хозяева предпочитают малогабаритные распределительные щитки с маленькими размерами. В таких случаях установка дополнительного устройства делает суровую делему. К примеру, для дифференциального автомата нужна два модуля на DIN-рейке, а УЗО и автомату нужно уже три модуля.

Чем УЗО отличается от автомата

В процессе использования, при срабатывании дифференциального автомата, время от времени бывает трудно найти причину. Это может быть и утечка тока и куцее замыкание. УЗО и автоматический выключатель срабатывают сами по для себя и точно указывают, под действием каких причин это вышло. Более продвинутые современные дифавтоматы оборудованы сигнальными флагами, указывающими на срабатывание определенного элемента устройства.

Огромное значение имеет надежность устройства, которая почти во всем находится в зависимости от производителя. Соответственно, стоимость изделий также будет отличаться. В случае неисправности придется стопроцентно поменять дифавтомат, а в связке УЗО-автомат будет нужно замена только одной из неисправных частей.

Наилучшие УЗО

Решая вопрос, что избрать для защиты электросети – автомат с УЗО либо дифавтомат, следует уделять свое внимание на производителей этой продукции. В текущее время более высококачественные изделия выпускаются в Европе и США. Посреди них широкой популярностью пользуются компании АВВ (Швейцария и Швеция), Legrand и Schneider Electric (Франция), General Electric (США) и многие другие. УЗО от этих производителей имеют сравнимо высшую стоимость. Качество продукции российских производителей существенно ниже, но и стоимость ее тоже низкая, что в почти всех случаях имеет решающее значение. Наши УЗО довольно надежны в эксплуатации, о чем свидетельствуют бессчетные положительные отзывы.

Видео: УЗО или ДИФавтомат, что выбрать.
