Устройство защитного отключения (УЗО) — это электрический низковольтный аппарат, который служит для автоматического отключения защищаемого участка электрической цепи в случае появления дифференциального тока величины, превосходящей допустимое значение для данного аппарата. Также можно повстречать такую аббревиатуру, как ВДТ — это выключатель дифференциального тока, другими словами практически то же самое. В этой статье мы разглядим с читателями сам электрик, какое устройство, предназначение и механизм работы УЗО, используемого в электрике.

Предназначение

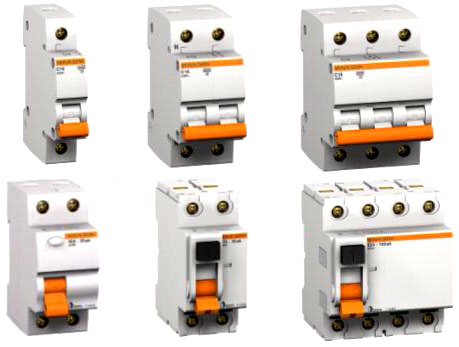

Сначала разглядим, какое предназначение устройства защитного отключения (на рисунке ниже вы сможете ознакомиться с его внешним обликом). Ток утечки появляется в случае нарушения целостности изоляции кабеля одной из полосы проводки или в случае повреждения конструктивных частей в бытовом электроприёмнике. Утечка может привести к возгоранию проводки либо используемого бытового электроприбора, также к поражению электричеством в процессе использования покоробленного электроприбора либо неисправной проводки.

УЗО в случае появления ненужной утечки за толики секунды производит отключение покоробленного участка проводки либо покоробленного электроприбора, чем защищает людей от поражения электричеством и предутверждает появление пожара.

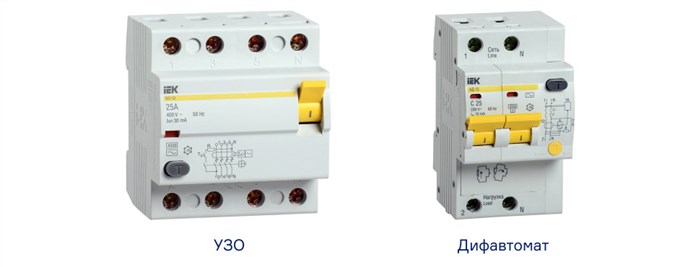

Очень нередко задают вопрос о том, чем отличается дифавтомат от УЗО. Отличие первого в том, что данный защитный аппарат, кроме защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от перегрузки и недлинного замыкания, другими словами делает функции автоматического выключателя. Устройство защитного отключения не имеет защиты от сверхтоков, потому кроме него для реализации защиты в электрических сетях устанавливают автоматические выключатели.

Устройство и принцип деяния

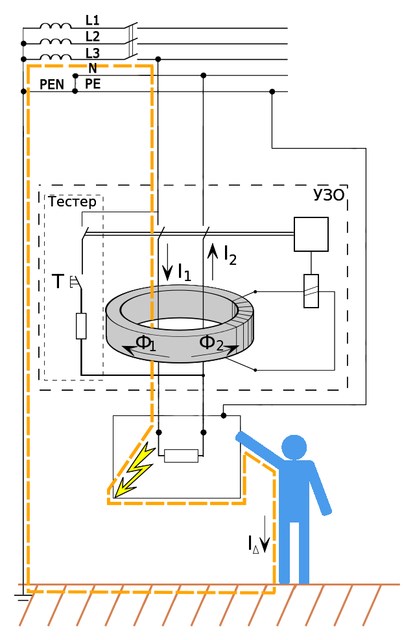

Разглядим конструкцию устройства защитного отключения, и как оно работает. Главные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и конкретно сам механизм расцепления силовых контактов.

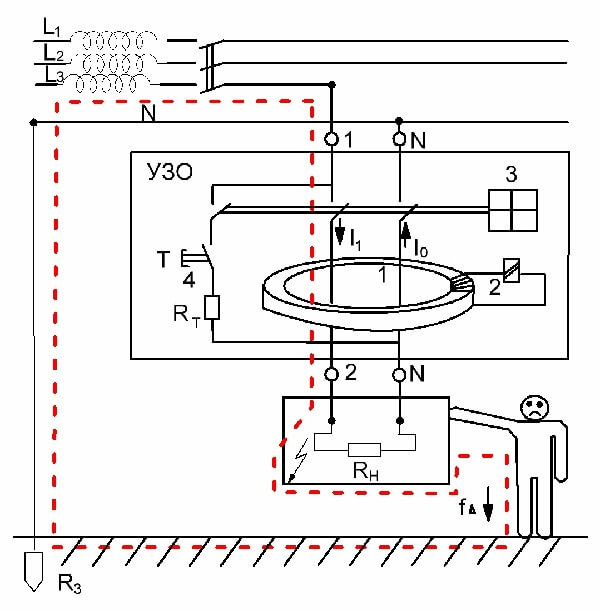

Механизм работы УЗО в однофазовой сети следующий. Дифференциальный трансформатор однофазового устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, 2-ая к фазному, а 3-я служит для фиксации разностного тока. 1-ая и 2-ая обмотки подключаются таким макаром, что токи в них являются обратными по направлению. Они в обычном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые ориентированы друг к другу встречно. Суммарный магнитный поток в этом случае равен нулю и соответственно в третьей обмотке отсутствует ток.

В случае появления повреждения электроприбора и возникновения на его корпусе фазного напряжения, при прикосновении к железному корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю или на другие токопроводящие элементы, имеющие другой потенциал. В этом случае токи в 2-ух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться различные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так именуемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Главные предпосылки срабатывания УЗО мы обрисовали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказывается на видео уроках:

Желаете выяснить, как работает устройство защитного отключения в трехфазной сети? Принцип деяния похожий с однофазовым аппаратом. Тот же дифференциальный трансформатор, но он уже производит сопоставление не одной, а 3-х фаз и нулевого провода. Другими словами в трехфазном защитном аппарате (3P+N) 5 обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, средством которой фиксируется наличие утечки.

Кроме вышеприведенных конструктивных частей неотклонимым элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, присоединенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он возникает и происходит, на самом деле, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.

Ниже приведем условное обозначение УЗО на схеме:

Область использования

Устройство защитного отключения применяется для защиты от утечек тока в однофазовых и трехфазных проводках различного предназначения. В домашней проводке УЗО должно в неотклонимом порядке быть установлено для защиты более небезопасных исходя из убеждений электробезопасности бытовых электроприборов. Тех электроприборов, при эксплуатации которых происходит соприкосновение с металлическими частями корпуса конкретно или через воду либо другие предметы. Прежде всего это электрическая печь, стиральная машина, водонагреватель, посудомоечная машина и др.

Как и хоть какое электротехническое устройство, УЗО может в хоть какой момент выйти из строя, потому кроме защиты отходящих линий нужно установить данный аппарат на вводе домашней проводки. В этом случае АВДТ будет не только лишь резервировать защитные аппараты отдельных линий проводки, но и делать противопожарную функцию, осуществляя защиту всей домашней проводки от возгораний.

Вот и все, чего хотелось поведать для вас о том, какая конструкция, предназначение и механизм работы УЗО. Возлагаем надежды, предоставленная информация посодействовала для вас разобраться с тем, как смотрится и работает данный модульный аппарат, также зачем применяется.

Зачем Необходимо Устройство Защитного Отключения Узо

Другими словами УЗО рекомендуется ставить на розеточные цепи.

7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов недлинного замыкания и установка (квартира) не окутана системой уравнивания потенциалов, установка УЗО является неотклонимой.

Другими словами, в случае применения в доме отдельного заземления по схеме TT (т.е. не соединённого с приходящим с подстанции проводом PEN), состоящего, обычно, из трёх забитых в землю трёхметровых уголков, установка УЗО неотклонима на все цепи сети, так как такое заземление не обеспечивает подходящего для срабатывания автоматических выключателей сопротивления.

7.1.73. При установке УЗО последовательно должны производиться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное поближе к источнику питания, обязано иметь уставку и время срабатывания более чем в 3 раза огромные, чем у УЗО, размещенного поближе к потребителю.

7.1.74. В зоне деяния УЗО нулевой рабочий проводник не обязан иметь соединений с заземленными элементами и нулевым защитным проводником.

Ну, это естественно, исходя из схемы работы УЗО. Если нулевой провод после УЗО соединить с заземлением, то часть тока с фазы, пройдя через электроприёмники, уйдёт, грубо говоря, не назад в линию, а в землю, что естественно вызовет сработку УЗО.

7.1.75. Во всех случаях использования УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом вероятных перегрузок.

Какое освещение Вы предпочитаете
Встроенное Люстра

7.1.77. В жилых зданиях не допускается использовать УЗО, автоматом отключающие потребителя от сети при исчезновении либо недопустимом падении напряжения сети. При всем этом УЗО должно сохранять работоспособность на время более 5 с при понижении напряжения до 50% номинального.

Ну, это требования к производителям УЗО. Не стоит получать подозрительно дешёвые апараты неведомых марок.

7.1.78. В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, либо «АС», реагирующие лишь на переменные токи утечки. Источником пульсирующего тока являются, к примеру, стиральные машины с регуляторами скорости, регулируемые источники света, телеки, видеомагнитофоны, индивидуальные компы и др.

Другими словами, в домах можно использовать УЗО обоих типов по вашему усмотрению. Замечу, что УЗО типа «А» значительно дороже, а в подавляющем юольшинстве случаев повреждений довольно УЗО типа «АС».

Устройство защитного отключения (УЗО). Обзор.

Появившийся суммарный магнитный магнитный поток индуктирует электрический ток во вторичной обмотке который проходя через магнитоэлектрическое реле приводит его в работу, а оно, в свою очередь, размыкает подвижные контакты отключая электрическую цепь.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Как избрать УЗО и дифавтоматы — читайте совет от Бауцентра Из схемы видно, что при обычном режиме работы УЗО, когда его подвижные контакты замкнуты, ток I 1 величиной, например, 5 Ампер от фазного провода проходит через магнитопровод УЗО, потом через лампочку, и ворачивается в сеть по нулевому проводнику, так же через магнитопровод УЗО, при всем этом величина тока I 2 равна величине тока I 1 и составляет 5 Ампер. Спрашивайте, я на связи!

УЗО на вводе в квартиру: какое устанавливать и для чего

Устройство и механизм работы УЗО

И так для наглядности представим простейшую схему подключения через УЗО лампочки:

Из схемы видно, что при обычном режиме работы УЗО, когда его подвижные контакты замкнуты, ток I1 величиной, например, 5 Ампер от фазного провода проходит через магнитопровод УЗО, потом через лампочку, и ворачивается в сеть по нулевому проводнику, так же через магнитопровод УЗО, при всем этом величина тока I2 равна величине тока I1 и составляет 5 Ампер.

Так как суммарный магнитный поток в магнитопроводе отсутствует (равен нулю), во вторичной обмотке ток не индуктируется. Подвижные контакты замкнуты, электрическая цепь включена и находится в обычном режиме работы.

Читайте по теме: Теплый пол под плитку своими руками видео

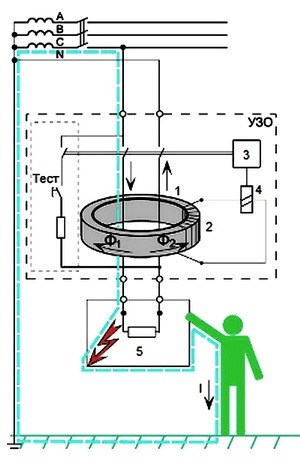

Сейчас представим, что 1-го из проводов электрической цепи коснулся человек. При всем этом часть электрического ток начинает протекать через человеческое тело создавая конкретную опасность для его жизни и здоровья:

Например ток I1=6А, ток I2=5,5А, т.е. 0,5 Ампера протекает через человеческое тело в землю (т.е. 0,5 Ампера — ток утечки), тогда магнитный поток Ф1 будет равен 6 условных единиц, а магнитный поток Ф2 — 5,5 условных единиц тогда суммарный магнитный поток будет равен:

Фсумм= Ф1+ Ф2 =6+(-5,5)=0,5 усл. ед.

Проверка работоспособности УЗО осуществляется нажатием кнопки «ТЕСТ». Нажатие данной кнопки искусственно делает в УЗО утечку тока, что должно привести к отключению УЗО.

Что такое устройство защитного отключения (УЗО) и для чего оно необходимо? Эту функцию делают выключатели дифференциального тока УЗО, ВДТ и автоматические выключатели дифференциального тока дифавтоматы, АВДТ. Спрашивайте, я на связи!

УЗО автомат. Работа и устройство. Подключение и особенности

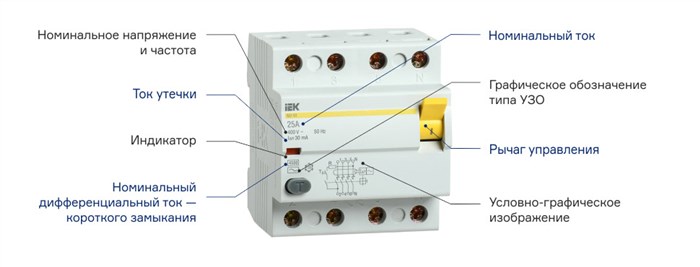

Номинальный ток — наибольший ток при котором УЗО способно продолжительно работать не теряя свою работоспособность;
Дифференциальный ток — малый ток утечки при котором УЗО произведет отключение электрической цепи;
Номинальное напряжение — напряжение при котором УЗО способно продолжительно работать не теряя свою работоспособность
Тип тока — неизменный (обозначается «-«) либо переменный (обозначается «~»);
Условный ток недлинного замыкания — ток который краткосрочно может выдержать УЗО до момента пока не сработает защитная аппаратура (предохранитель либо автоматический выключатель).

Схема подключения УЗО

Принципиально! Так как в УЗО отсутствует защита от сверхтоков, при хоть какой схеме его подключения должна быть предусмотрена так же установка автоматического выключателя, для защиты УЗО от токов перегрузки и недлинного замыкания.

Подключение УЗО осуществляется по одной из следующих схем, зависимо от типа сети:

Такая схема применяется, обычно, в зданиях со старенькой проводкой (двухпроводной), в который отсутствует заземляющий провод.

Схема подключения УЗО в электросети системы ТN-C-S (когда нулевой проводник делится на нулевой рабочий и нулевой защитный):

Схема подключения УЗО в электросети системы ТN-S (когда нулевой рабочий и нулевой защитный проводники разбиты):

Принципиально! В зоне деяния УЗО нельзя соединять воединыжды нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного УЗО, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленоватый провод на схеме).

Когда УЗО нет смысла ставить

Устройство защитного отключения реагирует только на утечку тока, и только. Другими словами, оно ассоциирует характеристики входящего и выходящего тока, и если разница существенна, то происходит его срабатывание. В свою очередь необходимо осознавать, что при разных дилеммах с проводкой ставить УЗО нет смысла.

К примеру, когда у вас древняя проводка, то УЗО может всегда срабатывать, реагируя на утечки тока. Потому в этом случае не рекомендуется устанавливать защитное устройство на весь дом. Через него следует подключать только отдельные электроприборы, которые отличаются завышенной угрозой.

Кривая намагничивания А результирующая ЭДС, которая будет наводиться этим магнитным потоком B2-B3 в дифференциальной обмотке УЗО, будет иметь вид на позиции 4. Спрашивайте, я на связи!

Для бытового использования применяют УЗО «АС» и «А». Но какой конкретно избрать?

Сколько УЗО необходимо ставить — 2, 3 либо 5

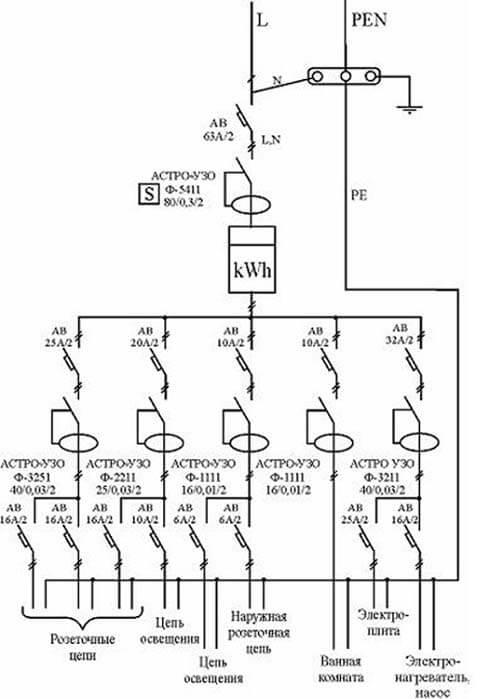

Для четырёхкомнатной квартиры, где смонтировано 15 групп розеток, хорошим количеством единиц УЗО, станет 5 штук. На всю квартиру можно поставить одно общее УЗО, которое будет смотреть за утечкой тока во всей проводке.

Для однокомнатной квартиры, полностью хватит и 1-го УЗО на 30 мА (ток утечки). Это уже опасное для жизни человека, значения электрического тока. На весь дом, также можно поставить устройство защитного отключения. Но номинальный ток его отключения должен составлять, более 300 мА. В неприятном случае могут появиться трудности с неизменным отключением УЗО.

УЗО: что же все-таки это такое в электрике

Многие слышали о таком устройстве как УЗО. Для чего оно необходимо, какие функции должно делать и непременно ли его внедрение – понимают немногие. Полным познанием об устройстве и принципе деяния обладает человек, работающий в данной области и имеющий высшую квалификацию. Мы же сейчас попытаемся раскрыть тему «УЗО: что же все-таки это такое в электрике», которая будет понятна не только лишь спецам, но и обыденным читателям статьи.

Как расшифровывается УЗО в электрике

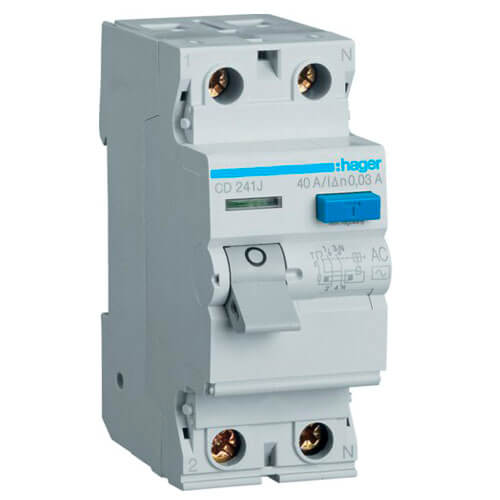

УЗО – это устройство защитного отключения, которое позволяет уберечь человека от удара током. Такое может случиться при маленьком замыкании либо утечке электричества. Некоторые производители техники, оснащают свои изделия таким аварийным выключателем. Согласно эталону, УЗО выпускается таких номиналов: 10, 30, 50, 100, 300, 500.

Когда происходит утечка тока выше предела, заложенного в УЗО, устройство отключает подачу электричества на этот участок. Это можно показать на примере, когда человек либо хоть какое другое живое существо, касается обнаженного провода. Току нужно пройти через тело в землю, а потом возвратиться в УЗО через нейтраль. В данном случае величина тока понижается и срабатывает трансформатор, который замечает разницу выходящего и входящего тока. Обращаем внимание, что на нашем веб-сайте представлены УЗО в широком ассортименте.

Типы УЗО и их использование

Существует систематизация УЗО, представленная ниже.

Имеются электромеханические и электронные, зависимо от сети.
Есть приборы со стойкостью к импульсному напряжению и без неё.
С дополнительным источником питания либо без.
По количеству полюсов – от 1 до 4.
Есть приборы стационарные и переносные.
С регулированием отключающего дифференциального тока либо без.
С защитой от перегрузок сверхтоков либо без.

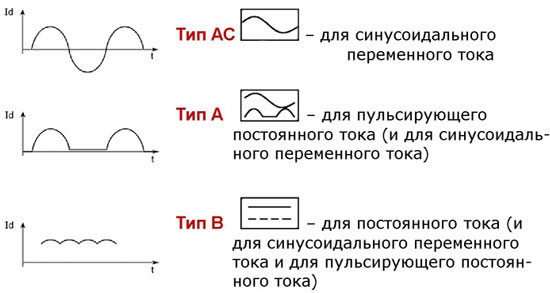

Различаются 3 типа УЗО по роду утечки дифференциального тока:

Неожиданный, синусоидальный переменный, выпрямленный пульсирующий и нарастающий (маркируется буковкой А);
Неизменный и переменный (буковка B);
неожиданный, нарастающий, синусоидальный переменный (АС).

УЗО применяется в таких главных случаях:

предотвращение пожара;
сохранение работоспособности техники;
защита от удара током человека;

Имеется одно неверное суждение, что внедрение устройства в квартирах либо домах со старенькой проводкой не разрешается по эталону. Но использование УЗО по ПУЭ воспрещается исключительно в системе заземления TN-C.

Так как данное устройство служит защитой, то его использование целенаправлено всюду, где есть электроприборы. Дома лучше им оснастить следующую технику: стиральные машины, СВЧ печи, бойлеры либо водонагреватели.

Установка УЗО

Установка данного устройства проводится в электрическом щитке перед нагрузкой, но после счетчика электроэнергии. Назначение устройства – отсечка определенной нагрузки. Верная установка УЗО и автомата начинается с таких шагов после счетчика:

установка автомата;
установка УЗО.

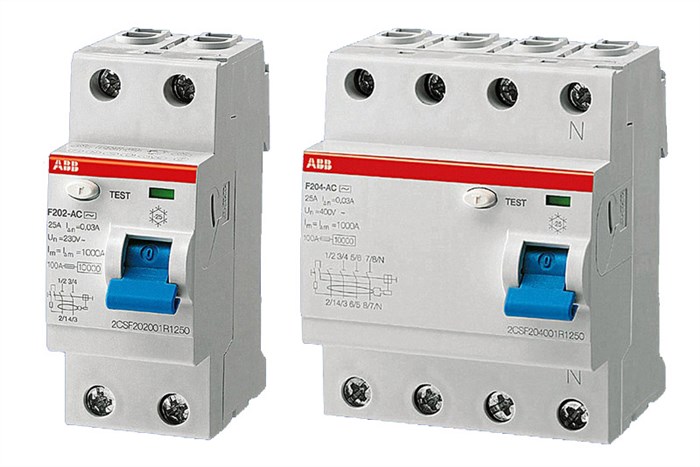

Если устройство комбинированный (дифавтомат), то данная последовательность отпадает. Предлагаем направить внимание на УЗО АББ по прибыльной стоимости с доставкой по Москве

Более распространенный вариант для подключения в однофазовой сети – двухполюсное устройство защитного отключения. Схема соединения обычно представлена на корпусе либо в паспорте изделия. Она поможет найти, где подключается фаза и ноль. Таковой процесс не вызывает сложностей, но присоединение нейтрали необходимо держать под контролем, а в этом поможет маркировка на клеммах. Ниже представлена верная схема установки УЗО и автоматов.

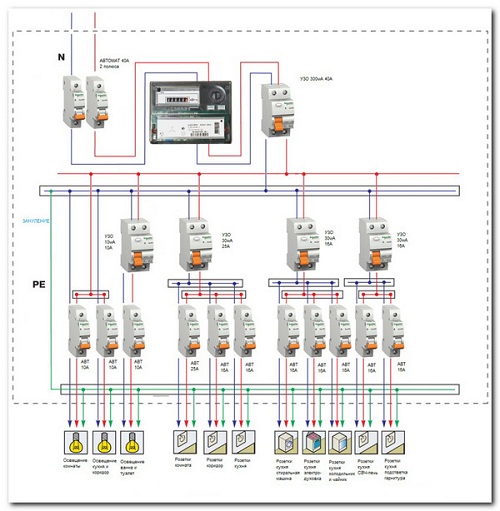

Если применять одно устройство на сеть, то таковой метод выделит два очевидных недочета:

в момент срабатывания стопроцентно отключится электричество;
будет тяжело найти какой участок является аварийным.

При установке УЗО на каждую линию, в случае срабатывания устройства ток отключится лишь на покоробленном участке, а другая часть продолжит свою работу. Этот метод более накладный, чем 1-ый, так как для его воплощения необходимо больше свободного места в щитке.

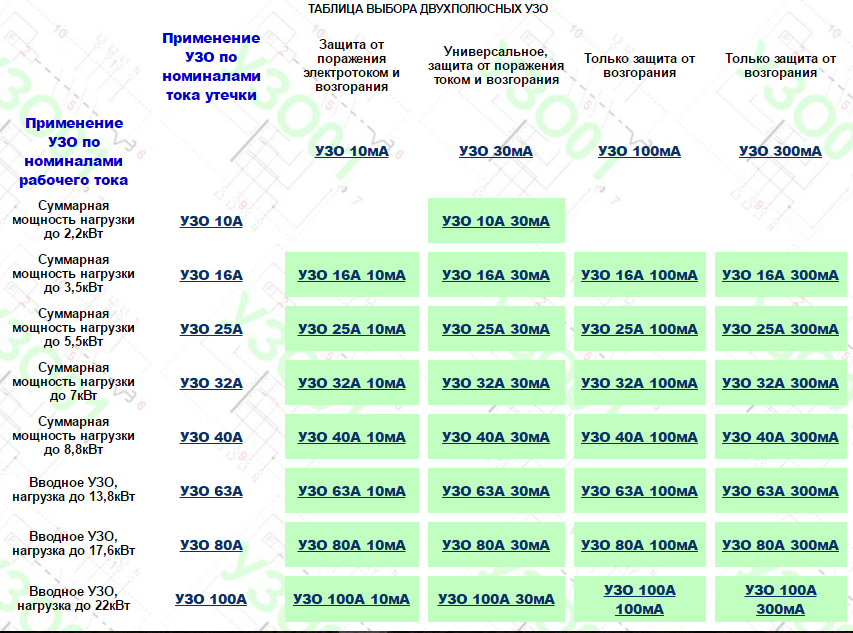

Выбор УЗО по мощности (таблица)
