Выяснить сечение провода по поперечнику

Найти какого сечения провода для вас необходимы — это только полдела. Нужно еще требуемое сечение отыскать. Дело в том, что некоторые производители для роста прибыли выпускают кабели с проводами намного наименьшего сечения, чем заявлено в сопроводительных документах. К примеру, заявлены жилы по 4 мм 2 , а в реале — 3,6 мм 2 либо даже меньше. Это благопристойная разница. Если ее во время не увидеть, проводка может нагреваться а это, в свою очередь, может привести к пожару. Поэтому далее будем гласить о том, как выяснить сечение провода по поперечнику, ведь поперечник всегда можно измерить. Далее по результатам измерений узнаем фактические характеристики жилы.

Методы измерения поперечника проводника

При покупке электрического кабеля либо провода для проверки сечения жилы нужно измерить ее поперечник. Для этого есть несколько методов. Можно применять измерительные приборы типа штангенциркуля либо микрометра. Ими определяют размер обнаженной части проводника. Устройство просто приставляется к жиле, зажимается между губами, а итог отображается на шкале.

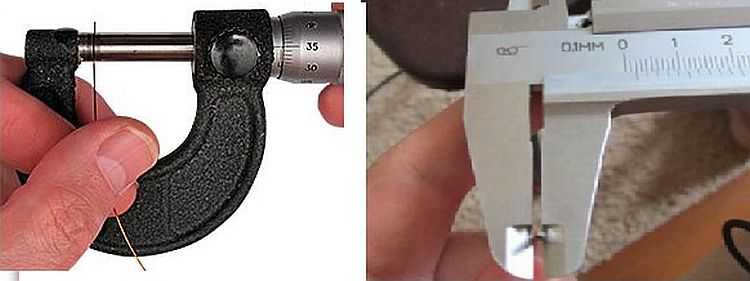

Как измерить поперечник жилы — взять штангенциркуль либо микрометр

Для личного использования измерения довольно четкие, с маленькой погрешностью. В особенности, если приборы электронные.

Для второго метода необходимы только линейка и некий ровненький стержень. Но в данном случае еще придется заниматься расчетами, правда, очень ординарными. Об этом методе — далее.

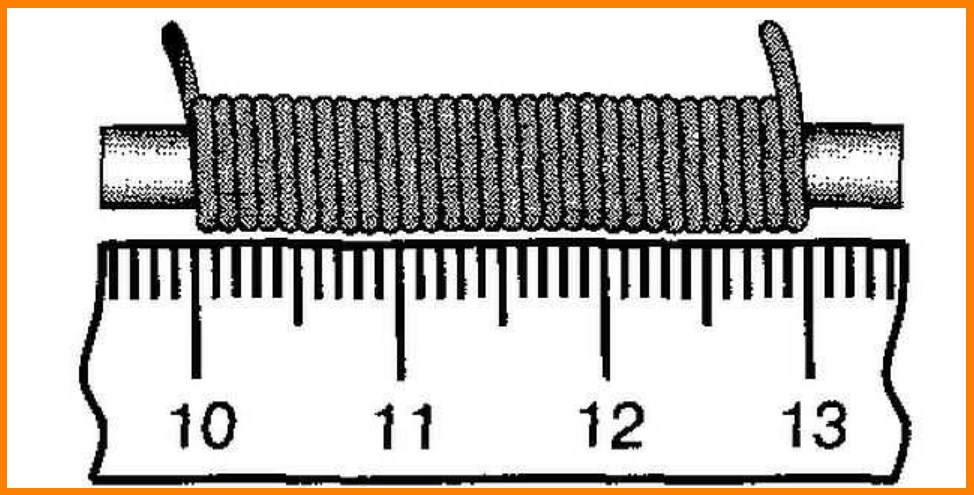

Линейка+стержень

Если измерительных устройств в хозяйстве нет, возможно обойтись обыкновенной линейкой и хоть каким стержнем одинакового поперечника. Этот способ имеет высшую погрешность, но если попытаться будет довольно точно.

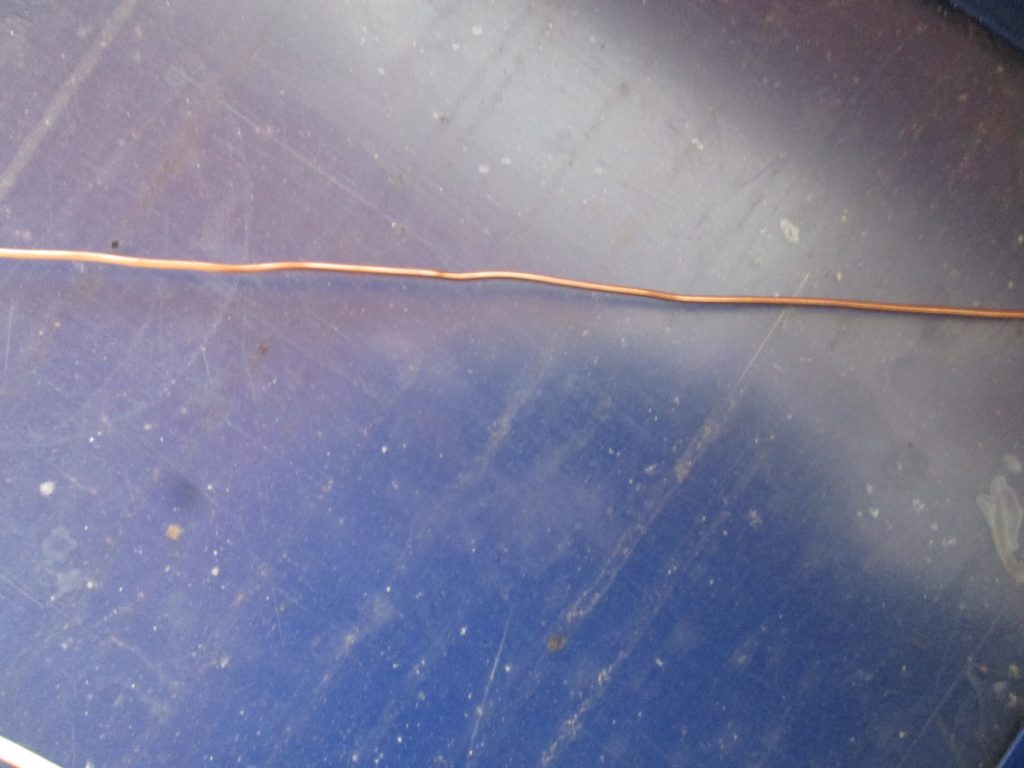

Берем кусочек провода длиной около 10-20 см, снимаем изоляцию. Обнаженную медную либо дюралевую проволоку накручиваем на стержень одинакового поперечника (подойдет неважно какая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратненько, впритирку один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Потом делим это расстояние на количество витков. В итоге получаем поперечник проводника.

Как измерить поперечник провода без устройств

К примеру, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (либо 38 мм). Дальше делим расстояние на количество витков, 38/10=3,8 мм, получаем что поперечник намотанного провода 3,8 мм.

Видите ли, здесь находится погрешность. Во-1-х, можно неплотно уложить провод. Во-2-х, недостаточно точно провести измерения. Но если делать все кропотливо, расхождения с реальными размерами будут не такими уж большенными.

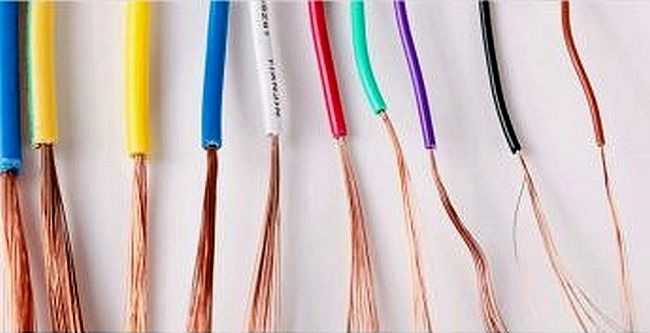

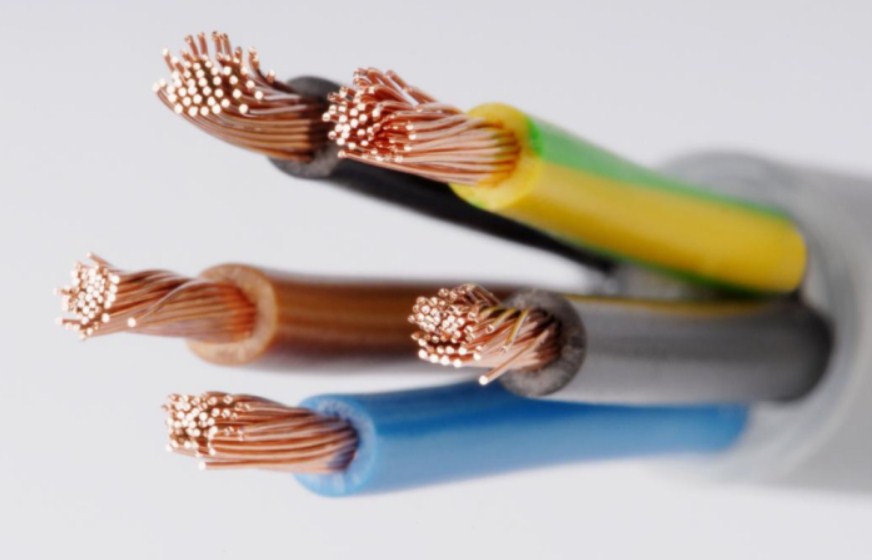

Как определять поперечник многожильного провода

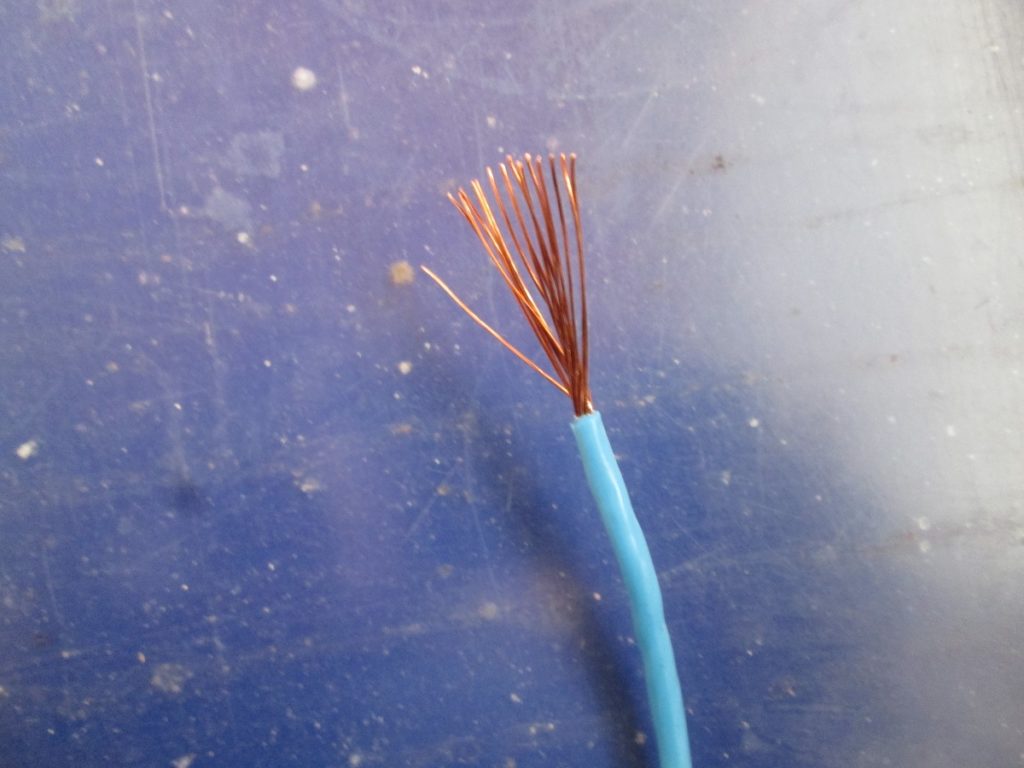

Если для вас нужно выяснить поперечник многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс таковой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения хоть каким методом (микрометром либо намотав на стержень).

Как найти сечение провода по поперечнику если жил много?

Отысканный размер помножить на количество проволочек в одном проводнике (распушите и перечтите). Вот и все, поперечник многожильного проводника вы отыскали. Осталось выяснить, как выяснить сечение провода по поперечнику, так как при планировании проводки применяется конкретно площадь сечения проводов.

Как вычислить по формуле

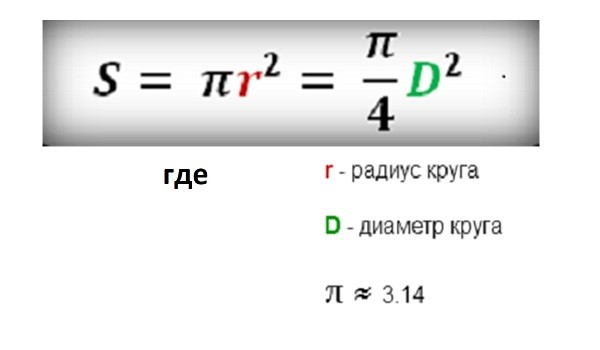

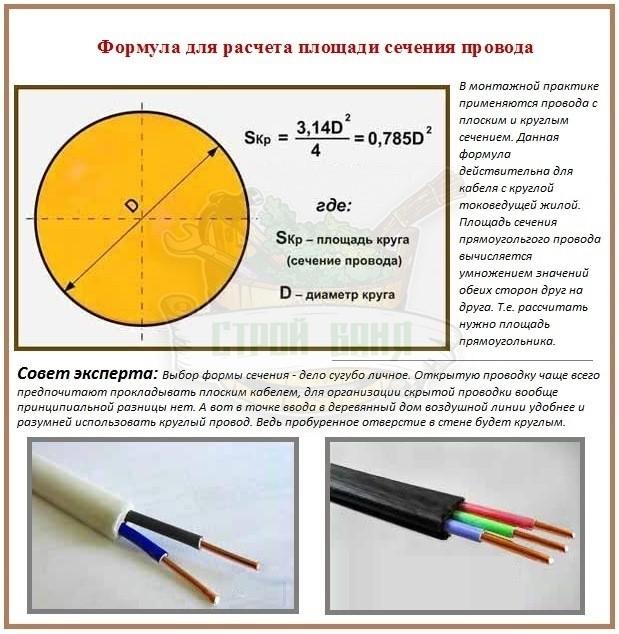

Так как сечение провода — круг, применять будем формулу площади круга (на рисунке). Как лицезреем, высчитать сечение провода можно используя измеренный поперечник либо рассчитать радиус (поделить поперечник на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8 2 = 11.3354 мм 2 . Можно итог округлить — это будет 11,3 мм 2 . Впечатляющий кабель.

Формула сечения кабеля по поперечнику

2-ая часть формулы употребляет радиус. Это — половина поперечника. Другими словами, дабы отыскать радиус, поперечник делим на 2, получаем 3,8 / 2 = 1,9 мм 2 . Дальше подставляем в формулу и получаем: 3,14 * 1,9 2 = 11.3354 мм 2 .

Числа совпадают, что и должно быть. Итак, при поперечнике провода 3,8 мм, площадь его сечения — 11,34 мм 2 . Вы понимаете, как выяснить сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В данном случае могут посодействовать таблицы.

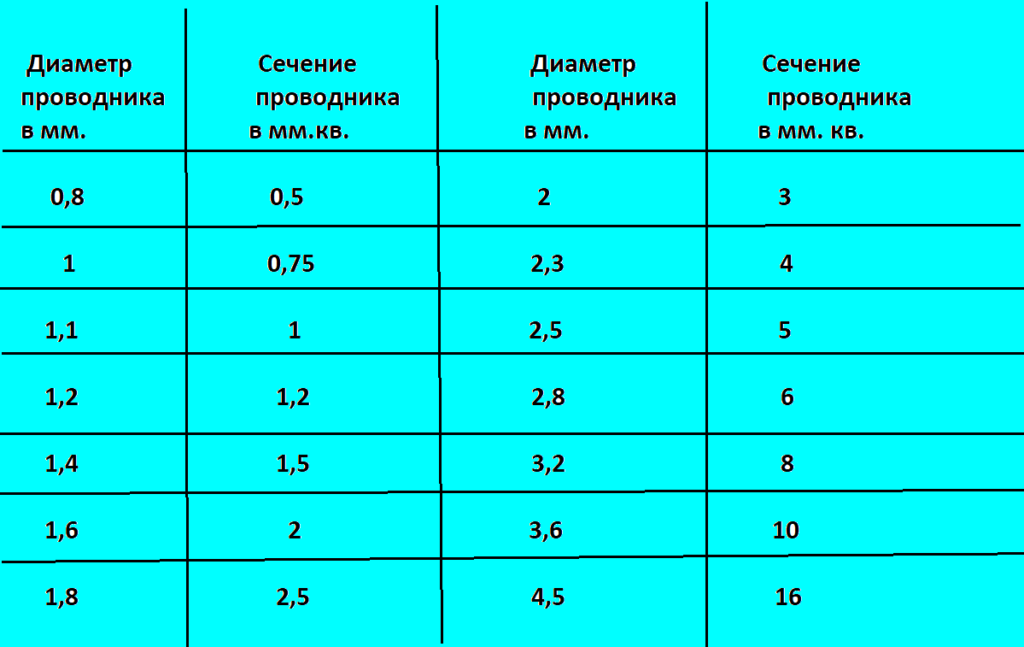

Определение сечения провода по поперечнику по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение для вас нужна, по таблице находим поперечник проводника. Дальше только нужно отыскать продукцию с подходящими параметрами.

Сейчас малость о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. К примеру, вы понимаете, что для вас нужен кабель с сечением жилы 4 мм 2 . Обнаружив по таблице соответственное значение, ищем требуемые характеристики в кабельной продукции. В этом случае нужно будет отыскать провода поперечником 2,26 мм. Если в магазине либо на рынке находим близкие характеристики — это уже отлично. Случается, что обозначенные на бирке характеристики завышены, т.е. реальное сечение проводников меньше.

Есть два пути отыскать требуемое. 1-ый — находить продукцию, которая соответствует заявленным характеристикам. Может быть, потратив какое-то время, для вас получится отыскать. Но времени на поиски уйдет много. Очень не достаточно стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это стоимость. Она существенно выше средней. Это так как потрачено большее количество меди либо алюминия. Если воспользоваться этим признаком, времени уйдет меньше.

2-ой вариант — поглядеть продукцию с заявленным огромным номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм 2 . Очень возможно, что характеристики этого кабеля в реале будут близки к требуемым 4 квадратам. Может быть, сечение проводников будет больше, но это отлично — проводка точно не будет нагреваться. Минус этого варианта в том, что потратите вы больше средств, так как такие кабели стоят больше.

В общем, вы понимаете не только лишь как выяснить сечение провода по поперечнику, но и то, как избрать подходящий. Даже если заявленные свойства не совпадают с реальными.

Как выяснить сечение кабеля по поперечнику жилы

Вы делаете ремонт и приняли решение поменять проводку без помощи других. И сейчас для вас необходимо избрать кабель. Что для вас нужно выполнить? Необходимо пойти и приобрести кабели для вашего ремонта, если вы, естественно не обладатель кабельного завода.

Но что мы имеем в магазине? А там выбор очень даже ничего. И ТУ и ГОСТ. Но даже кабель изготовленный по ГОСТу не гарантирует для вас технические данные заявленные производителем. Производители, желая уменьшить издержки на создание собственной продукции, используют различные ухищрения. И одно из них занижение сечения жил кабеля. Я уже не говорю о ТУ — кабелях, там вообщем всё плохо. Как-то померил сечение кабеля ТУ ВВГ Зх2,5, так вообщем было 1.5 квадрата.

Уменьшают также толщину изоляции жил кабеля. Но мы будем гласить о сечении.

Естественно, кабель произведенный по ГОСТу имеет преимущетсво перед ТУшным. Но и стоимость его существенно выше. Потому, чтобы удешевить ремонт, многие применяют кабель ТУ. Посреди продукции произведенной по Техническим Условиям встречается более либо наименее высококачественная продукция. Но на глаз найти сечение жилы кабеля нет способности (только примерно), потому я для вас расскажу как это выполнить довольно точно.

Что мы можем измерить у кабеля? Только поперечник.

Я для вас расскажу как выяснить сечение кабеля по поперечнику

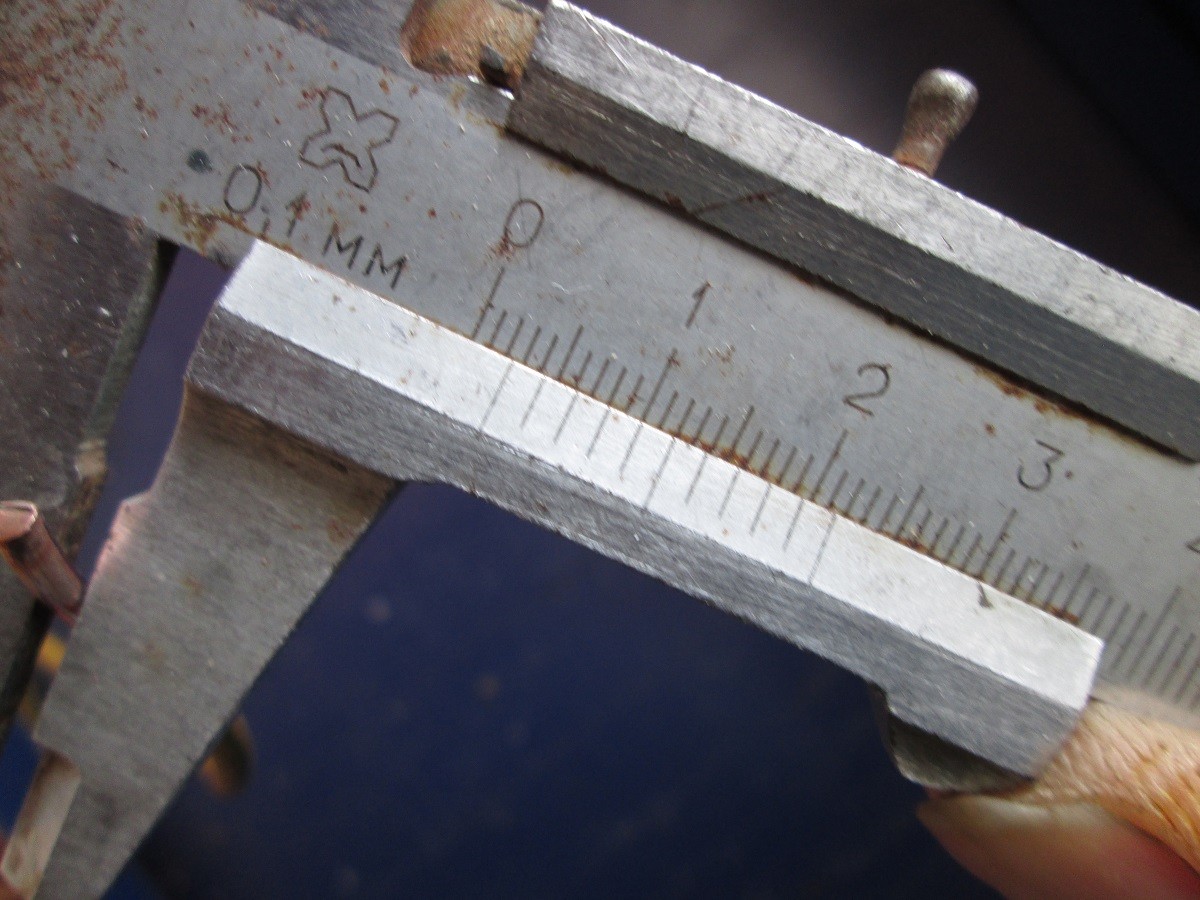

Все, надеюсь, знают что такое штангенциркуль. Штангенциркуль — это устройство, при помощи которого можно измерить в том числе и поперечник жилы кабеля.

Измеряем поперечник жилы кабеля, за ранее очистив его от изоляции.
Кабель с цельными жилами.

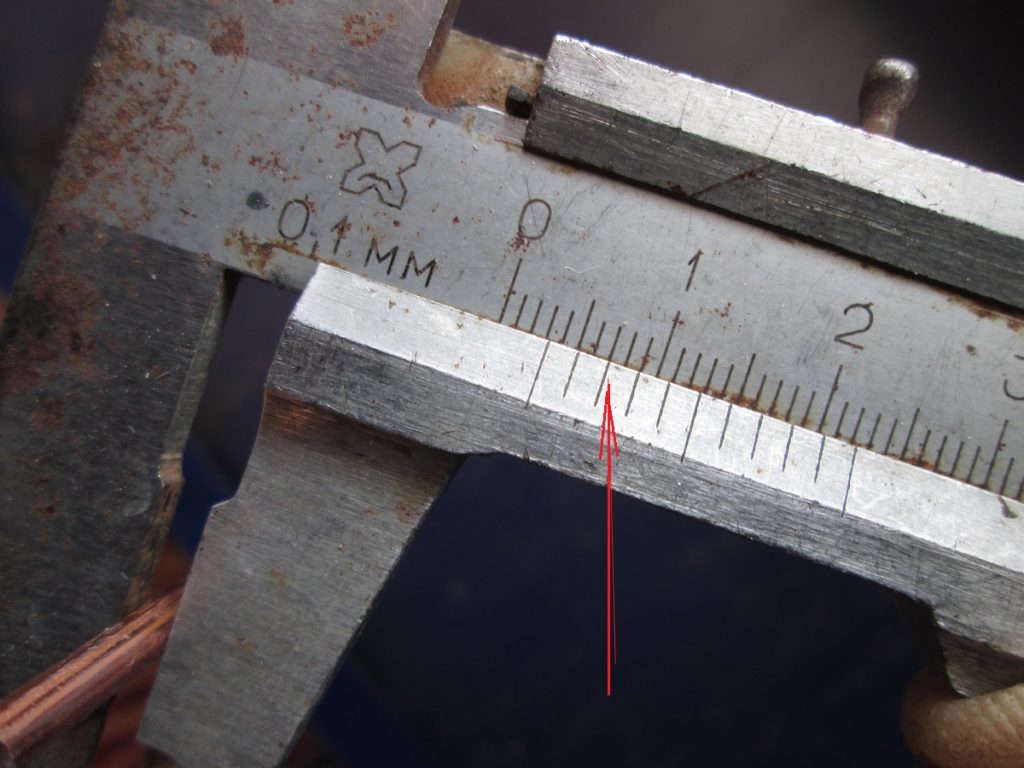

Судя по свидетельствам нашего устройства поперечник жилы кабеля 3,2 мм.

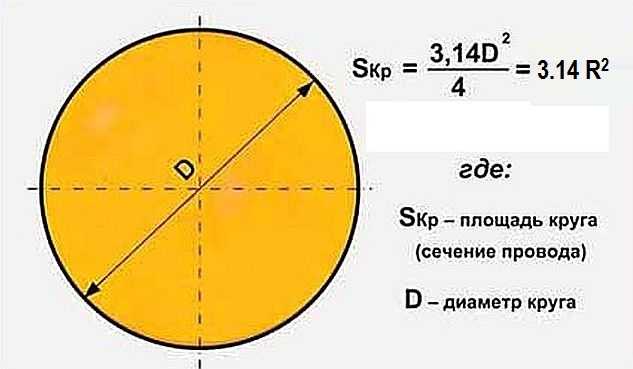

Так как сечение кабеля имеет форму круга, то высчитать его можно по формуле:

Подставляем в формулу значение нашего поперечника, это будет 3,2 мм и получаем:

Мы лицезреем, что сечение проводника кабеля 8 кв. мм. Хотя покупался он как 10 кв.мм.

Кстати, застыл можно создавать также микрометром. Измерения будут поточнее. Но, точность до тысячных нам не нужна.
Ну а что, если у вас нет ни штангенциркуля, ни микрометра? Выход есть! Для этого нам подойдет обычная линейка.

Расчет сечения кабеля по поперечнику без штангенциркуля

Также очищаем жилу кабеля от изоляции, но намного побольше, чем для измерения штангенциркулем.

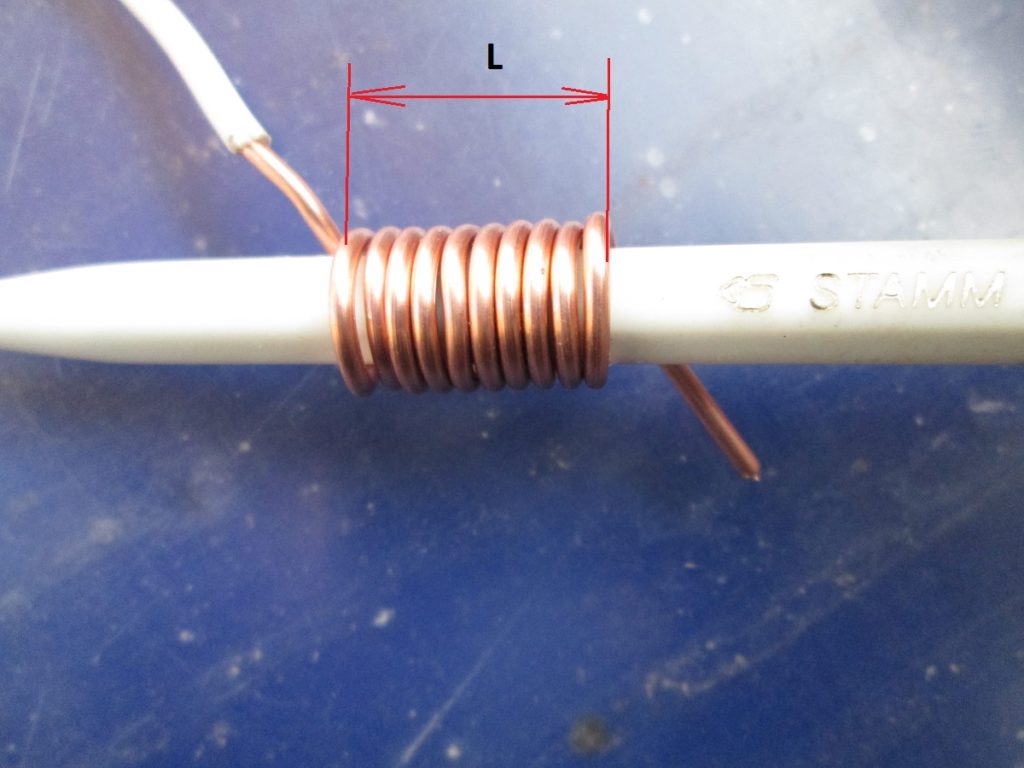

Берем предмет цилиндрической формы (к примеру отвертку либо авторучку) наматываем провод виток к витку как можно плотнее. Чем больше витков, тем поточнее измерение.

Измеряем длину нашей намотки при помощи линейки, делим на количество витков — получаем поперечник нашей жилы.

Ну и по формуле находим сечение жилы нашего кабеля. Сходу желаю обмолвится, данные измерения приобретенные таким методом не такие четкие как приобретенные при помощи штангенциркуля. Ну и провод очень толстый не померяешь — просто трудновато будет его намотать. Но и таковой метод имеет право на существование.

Ну а что если провод многожильный? Как найти сечение такового кабеля?

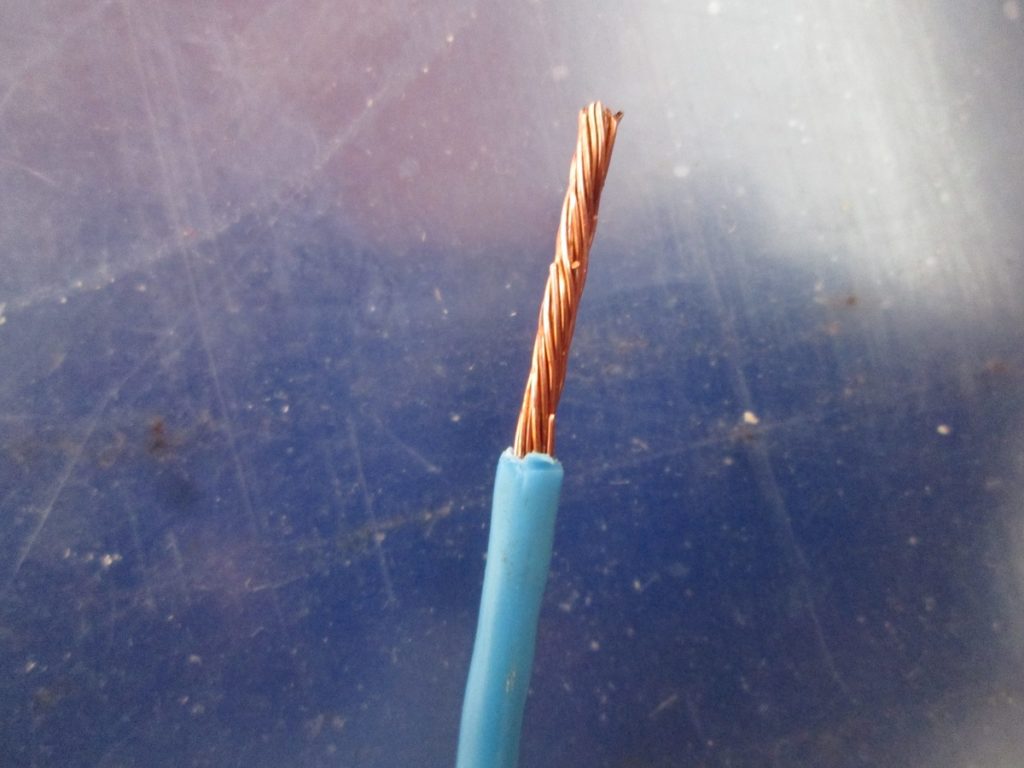

Определяем сечение многожильного кабеля

Здесь не намного труднее чем с моножилой.
Измеряем поперечник одной жилки многожильного провода. А далее всё также. По формуле определяем сечение этой жилки. А дальше умножаем сечение одной жилки провода на количество жилок и получаем полное сечение провода.

Повторяться не буду и по-новой считать не будем. Я думаю, что из первого примера было всё понятно.

А если жилок сильно много? Я бы скрутил провод и измерил бы поперечник всех жил совместно.

Естественно, это было бы наименее четкое измерение, так как есть какие-то зазоры между жилами, но можно добавить на погрешность процентов 10. Если получится малость больше — это не жутко — больше не меньше.

Ну а если вдруг запамятовали формулу либо утратили, как быть?

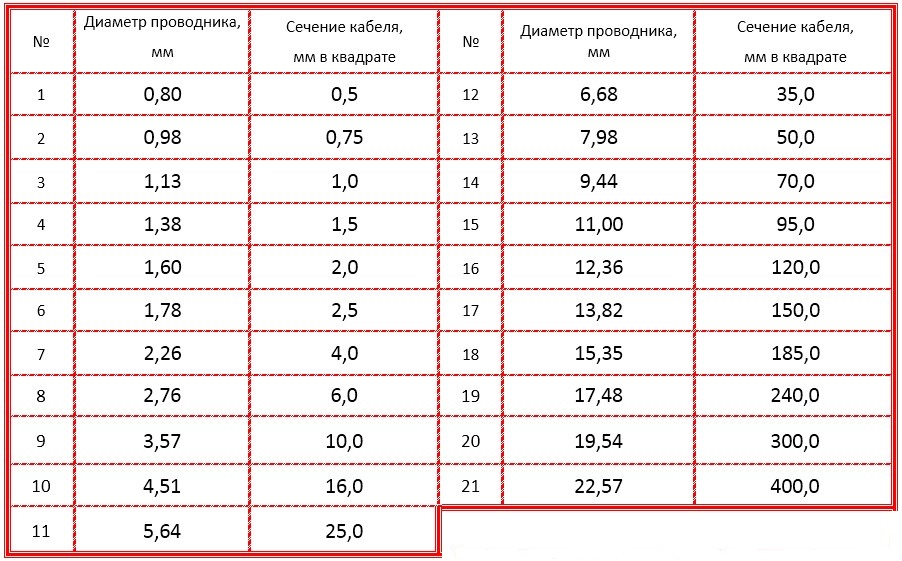

Умные люди промеряли всё заблаговременно и составили таблицу расчета сечения кабеля по поперечнику.

В первой графе поперечник, а во 2-ой графе сечение, соответственное этому поперечнику.

Естественно, поперечник и сечение даны тут с определенным шагом, но и кабели, выпускаемые в нашей стране имеют определенные размеры ( 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16 и т. д. кв.мм.).

Так что все эти данные есть в таблице. Определяли, поглядели в таблице и всё. До боли просто.

Но есть ещё один метод как выяснить сечение кабеля по поперечнику

При помощи специальной программы. Скачиваете программу на компьютер. Нужно выяснить сечение измеренного вами кабеля-вводите в окошко значение поперечника, в другое количество жил и всё. Программа выдает для вас сечение.

Определяли поперечник жилки многожильного кабеля, ввели в окошко значение поперечника, в другое количество жилок и всё. Сечение провода возникает в 3-ем окошке. Всё до боли просто. Вот ссылка на программку.

Всё что желал для вас поведать сейчас. Если статья была для вас полезна, то самая наилучшая благодарность это поделиться в соцсетях. Кнопки с боковой стороны и понизу.

Как найти сечение кабеля по поперечнику: 5 обычных шагов

Людям, которые только знакомятся поближе с электричеством, непременно необходимо знать, как найти сечения кабеля по поперечнику. Этот параметр можно считать одним из важнейших и потому информацией касательно него должен обладать каждый электрик. Но все таки, начинающим электрикам либо студентам мало трудно найти сечение кабеля по поперечнику жилы и потому данный вопрос следует обсудить детальнее.

Необходимо осознавать то, что хоть какой кабель состоит из некоторого количества жил, которые в сечении имеют форму круга. Конкретно от того, какую площадь будет иметь в сечении определенный кабель и будут определяться характеристики его проводимости. Чем толще кабель, тем больше электроэнергии он сумеет проводить.

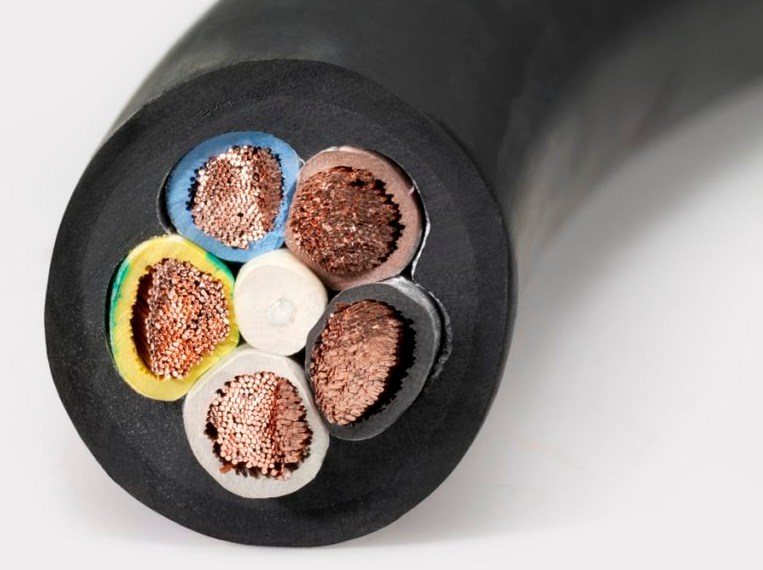

Что собой представляет кабель?

Кабель – длиннющий провод, снутри которого расположено несколько жил, который ведут взаимодействие между собой. Несколько железных жил нужна для того, дабы повысить мощность кабеля. Если жил будет недостаточно, то при перепадах напряжения в сети, этот провод будет сильно перенагреваться и может сгореть.

Если необходимо найти сечение кабеля, довольно направить внимание всего на один параметр – его поперечник. Как конкретно с его помощью провести нужные расчеты и, какие инструменты для этого сгодятся, стоит разглядеть более детально.

Что пригодится для проведения расчетов?

Дабы осознать, что такое сечение провода и верно высчитать его по поперечнику кабеля, юзеру пригодиться запастись следующими вещами:

• один кабель, имеющий неведомое сечение;
• микрометр или же штангенциркуль;
• таблицу, которая указывает характеристики удельных сопротивлений веществ.

Вооружившись всем нужным, можно приступать к моменту определения сечения определенного кабеля, которое будет производиться по его поперечнику.

Детальная аннотация по проведению замеров

Весь процесс вычисления характеристик сечения кабеля можно поделить на 6 шагов, любой из которых имеет свою специфику и должен подчиняться определенным правилам.

1 шаг

Необходимо взять кабель, для которого человек собирается определять параметр сечения. В большинстве случаев для таковой цели применяются провода, состоящие из 2 либо 4 жил. Жилы должны быть изолированы друг от друга особыми материалами.

Обычно, жилы снутри кабеля владеют одинаковыми показателями поперечника, но можно и повстречать такие варианты провода, где одна из жил намного тоньше других вариантов. Если в кабеле есть одна узкая жила, означает, она предназначается для заземления.

2 шаг

Жилы нужно очень аккуратненько очистить от изоляции провода – с этой целью необходимо применять маленькой, но очень острый ножик.

Потом взять штангенциркуль либо микрометр и, воспользовавшись инвентарем, высчитать поперечник жилы. Приобретенное в миллиметрах значение стоит куда-то записать. Используя этот параметр, необходимо будет высчитать таковой показатель, как площадь поперечного сечения. Дабы это выполнить, человеку придется помножить коэффициент 0,25 на число П, которое ровняется 3,14, также на приобретенное значение поперечника в квадрате. Общая формула для этого расчета смотрится так – S=0,25xПxD в квадрате. Приобретенное значение нужно помножить на количество жил, которые находятся в определенном кабеле.

Дополнительно необходимо вычислить сопротивление провода, зачем пригодятся следующие характеристики:

• длина провода;
• сечение кабеля;
• материал, из которого сделан кабель.

Имея эти характеристики, можно без заморочек вычислить показатель сопротивления.

3 шаг

Дабы осознать, как делаются замеры на практике и выяснить подходящую информацию, необходимо разглядеть момент расчета на определенном примере. Если у юзера в руках есть медный кабель, который состоит из 4 жил, а параметр его поперечника составляет 2мм, то можно находить площадь его сечения.

Совет! Для проведения замеров лучше применять микрометр, который дозволит получить более четкие характеристики, а означает, и весь расчет будет очень четким и правильным.

Дабы найти этот параметр, стоит заняться моментом расчета площади поперечного сечения для одной из жил. Выполнить это позволяет такая формула:

S=0,25х3,14х2 в квадрате = 3,14мм в квадрате

Принцип расчета очень обычный и очень понятный. Определив параметр поперечного сечения 1-го из проводов, можно отыскать этот показатель для целого кабеля. Дабы его найти, довольно помножить приобретенный по формуле, обозначенной выше показатель, на полное количество кабелей.

4 шаг

Определив параметр сечения, человек может выяснить, какой наибольший ток может протекать конкретно по избранному кабелю. Также, имея выше обозначенный показатель на руках, человек может найти сопротивление. Например, наибольший ток конкретно для кабеля из меди можно высчитать, используя соотношение 8А на 1мм в квадрате. Исходя из этого, предельное значение тока будет составлять 8х12,56=100,5А. для дюралевого кабеля применяются малость другие характеристики, которые составляют 5А на 1мм квадратный.

5 шаг

Зная значение длины кабеля, можно просто обогнать его сопротивление. Дабы осознать, как это делается, необходимо разглядеть все на определенном примере. Например, если длина определенного кабеля составляет 200м, то дабы найти показатель сопротивления, необходимо помножить удельное сопротивление материала на длину кабеля и поделить на площадь его поперечного сечения. Сделав эти расчеты, можно без заморочек найти подходящий параметр.

Расчет характеристик сечения при помощи таблицы

Сделав нужные замеры, можно найти сечение кабеля, используя характеристики специальной таблицы. Измерив толщину поперечника жилы, используя специальную таблицу, можно найти сечение.

Таблица расчета сечения кабеля смотрится следующим образом:

Благодаря этой таблице можно выяснить нужную информацию очень стремительно и без излишних заморочек. Таблица указывает площадь сечения различных кабелей и позволяет существенно упростить процесс расчета, ведь некоторым начинающим электрикам, используя только формулу, с этим показателем обусловиться нелегко.

Дополнительные сведенья и советы

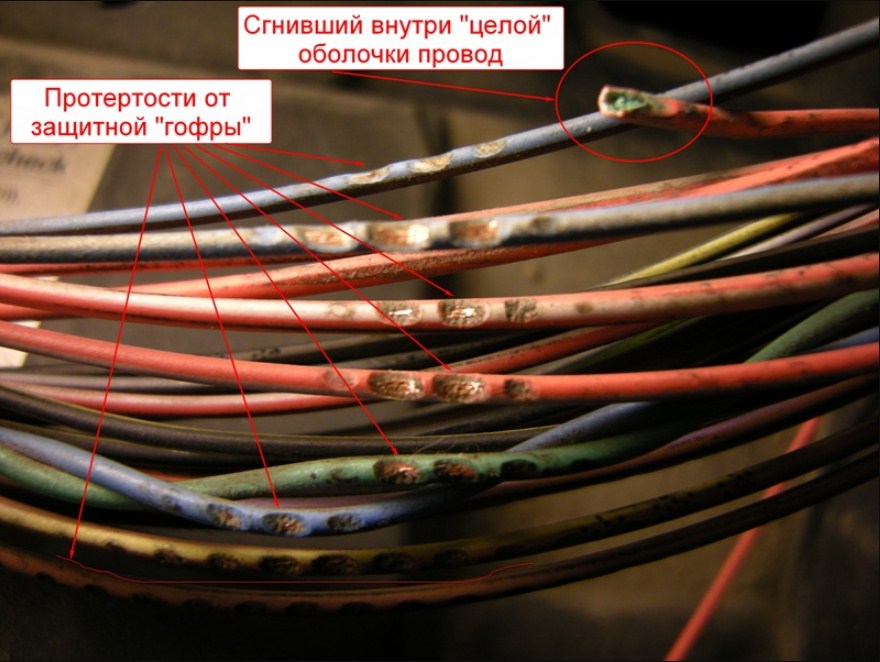

Если поставить дома плохой кабель, то он просто может сгореть от мельчайших колебаний в сети. Дабы этого не бывало, мастера, перед установкой проводки, определяют сечение кабеля по его поперечнику. Это помогает осознать, как огромное напряжение выдержит определенный провод и стоит его ставить. Если расчет сечения проведен и параметр оказался заниженным, то юзер рискует столкнуться со следующей угрозой:

• падает нагрузочная способность провода;
• если по проводу продут наименьший либо больший ток, то он на сто процентов разрушится;
• может случиться возгорание в хоть какой зоне кабеля и начаться пожар.

Статистика гласит о том, что на данный момент насчитывается сильно много пожаров из-за того, что система электрических проводов работает некачественно. Потому, дабы избежать фатальных последствий, стоит проводить расчет сечения кабеля по его поперечнику.

Совет! Выбирая в магазине кабель, не всегда стоит веровать инфы, которая на нем указана. Нередко, производители ставят наилучшие технические данные, чем они есть по сути, дабы только воплотить свою продукцию и отлично заработать на этом.

Определение сечения кабеля при помощи линейки

Измерить сечение кабеля может быть за счет применения обычной линейки. Это очень старенькый метод проведения замеров, но он более действенный, чем проведение таких же действий при помощи особых устройств. Дабы выполнить измерение, используя обыденную линейку, необходимо действовать согласно следующей аннотации:

• аккуратненько зачистить жилу от изоляции;
• плотно накрутить жилу на обыденный карандаш;
• измерить при помощи линейки общую длину намотки;
• поделить длину намотки на полное количество жил, присутствующих в кабеле.

Наматывая на карандаш жилу, необходимо проследить за тем, дабы вышло более 15 витков. Витки должны очень плотно прижиматься друг к другу, так, дабы между ними не оказалось свободного промежутка. Необходимо проводить замеры не один, а пару раз, дабы итог вышел очень четким.

Это принципиально! Таковой метод подходит только для определения поперечника тонких проводков. Если кабель толстый, то его будет очень трудно накручивать, что не дозволит выполнить все отменно и провести четкий застыл.

Советы проф электриков

Бывалые электрики уже могут определять сечение кабеля верно даже на глаз. Для тех, кто не очень отлично осознает в данном деле либо производит замеры в первый раз, мастера готовы дать несколько нужных советов. И так, специалисты рекомендуют людям, которые желают провести замеры сечения, следовать таким правилам:

• необходимо уделять свое внимание на качество металла, из которого сделана жила (дюралевая либо медная жила обязана иметь насыщенный цвет, в неприятном случае употреблялся плохой сплав метала, а это может быть небезопасным для применения);
• сечение стоит делать только по жиле, ведь изолирующий материал в расчет брать не стоит;
• сомневаясь в размере проводника, необходимо брать кабель потолще, так как тогда точно есть гарантия, что он выдержит определенную нагрузку.

Пользуясь этими советами, каждый сумеет без помощи других совладать с электрическими кабелями и высчитать необходимое значение.

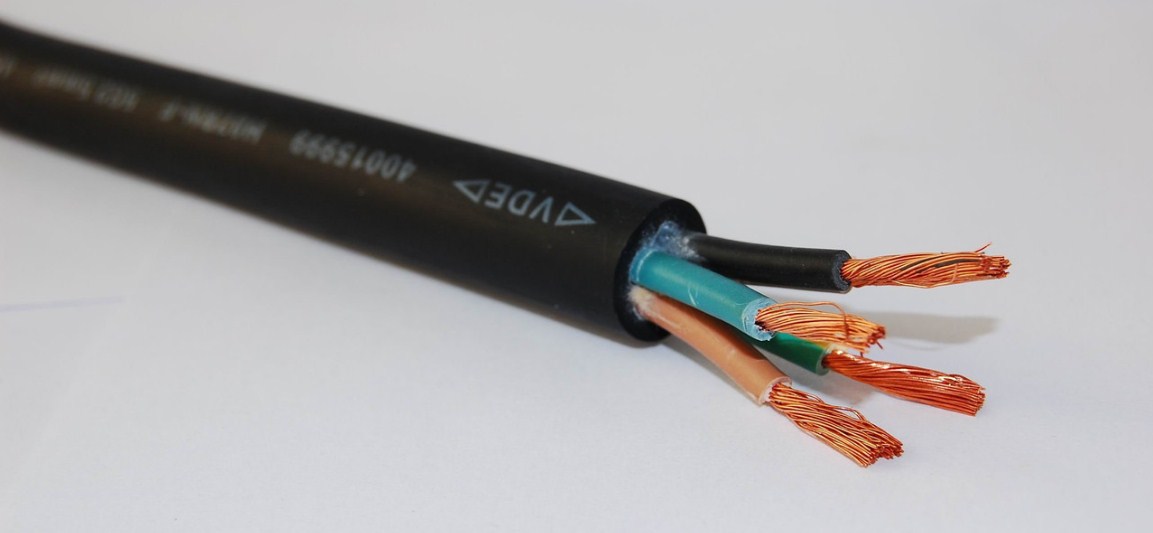

Измерение сечения гибкого кабеля

Для многопроволочного гибкого кабеля применяется свой метод измерения сечения. Заключается этот метод в следующих моментах:

• намотать на карандаш одну жилку из пучка;
• измерить длину всех витков;
• поделить длину на количество витков и помножить приобретенный итог на полное количество проводов.

Метод довольно обычной и понятный, потому пользоваться им сумеет полностью каждый человек. Дабы провести замеры верно, необходимо делать все деяния очень аккуратненько.

Эта процедура не составляет никакой трудности для проф электриков, но начинающим совладать с этой задачей будет не так просто. В таком ответственном процессе, главное, делать все пристально тогда и можно будет получить очень четкий итог.

Вывод

Найти сечение кабеля по поперечнику можно довольно стремительно. Для того, дабы визуализировать этот параметр, человек может пользоваться одним из нескольких доступных методов. Главное, выполняя процесс замеров, проводить все деяния пристально и аккуратненько. Дабы резвее высчитать подходящий показатель, можно пользоваться специальной таблицей, в какой указаны все данные. Если человек не пользуется таблицей, то он сумеет выполнить все расчеты по специальной формуле.

В пользу какого метода бы не сделал выбор человек, все деяния стоит проводить аккуратненько и пристально. Провести замеры такового нрава сумеет каждый, беря во внимание при всем этом советы, которые дают проф электрики. Проводить замеры можно при помощи особых устройств либо обыкновенной линейки.

Измерить сечение кабеля можно практически за несколько минут, узнав, можно ли его применять для определенных целей. Выбирая кабель, необходимо всегда держать в голове о том. Что маркировка на них не всегда соответствует реальности. Вот поэтому стоит проверить нужные характеристики без помощи других, дабы знать, продукция какого свойства применяется. Рассчитав подходящий параметр, человек может убедиться в качестве кабеля и применять его для замены проводки. Главное, провести все замеры верно тогда и применяемый провод будет очень неопасным для домашнего применения, риска появления каких-либо замыканий либо других проблем практически не будет.
