УЗМ расшифровывается, как устройство защиты многофункциональное. Этот универсальный аппарат защитит электрическое оборудование от скачков напряжения, импульсных помех, завышенного либо пониженного напряжения в сети. На сегодня данный вариант защиты все почаще применяется в квартирах и домах, потому мы приняли решение поведать читателям веб-сайта Сам Электрик о том, какой механизм работы, многофункциональные способности, предназначение и схема подключения УЗМ-51М.
Функции устройства
Главные многофункциональные способности УЗМ-51М:
- двухуровневая защита от перенапряжения, с задержкой отключения;
- двухуровневая система защиты от пониженного напряжения, с задержкой на отключение;
- полупроводниковая, варисторная система гашения импульсных всплесков напряжения;
- возможность дистанционного управления УЗМ, включения и отключения;
- широкий спектр порогов срабатывания.
Кстати, близким аналогом устройства защиты УЗМ-51 является реле РН-106 (Новатек).
Предназначение
Многих интересует, зачем необходимо УЗМ-51М. Данный аппарат предназначен для отключения и защиты электрических устройств при выходе характеристик сетевого напряжения за установленные пределы. Его используют для защиты от обрыва нейтрали в бытовых сетях, также от гибельного воздействия скачков высокого напряжения, возникающих при работе электродвигателей, магнитных пускателей, и иных массивных устройств. Оно поглощает импульсы внутренней цепочкой.
Наглядно узреть, зачем применяется УЗМ-51М вы сможете на этом видео:
Устройство защиты многофункциональное не может защищать от недлинного замыкания и токов утечки, потому нужно принять меры и установить дополнительно автоматические выключатели и УЗО!
Внешний облик и конструкция

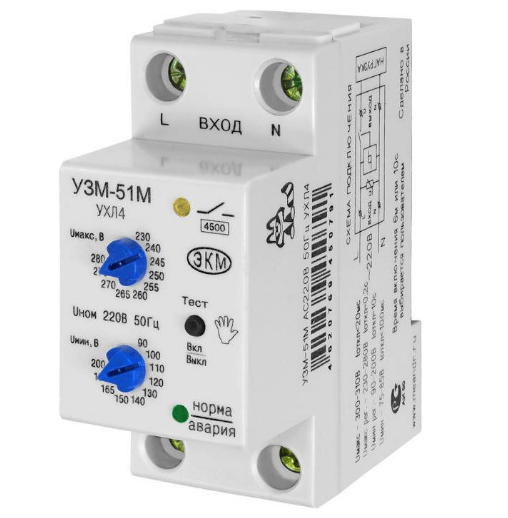

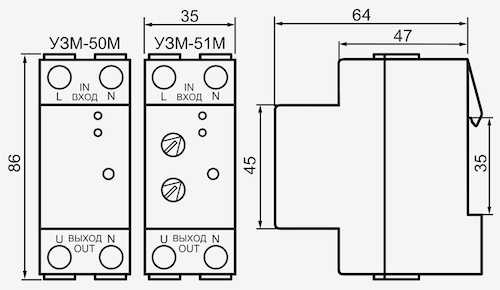

Ознакомиться с тем, как смотрится УЗМ-51М вы сможете на рисунке ниже:
Что касается конструкции аппарата, устройство защиты многофункциональное представляет собой реле контроля напряжения, имеющее на выходе массивное электромагнитное реле, которое дополнительно обустроено варисторной защитой. Клеммы имеют туннельную конструкцию, по этому вероятен зажим проводов, сечением менее 35 мм2. Лицевая сторона УЗМ вооружена 2-мя индикаторами. 1-ый говорит о состояниях «Норма» и «Трагедия», соответственно зеленоватый и красный цвет. 2-ой, желтоватого цвета, говорит о включении контактов реле. Кроме этого на лицевой стороне находится кнопка «Тест», созданная для ручного управления аппаратом (можно без помощи других включить нагрузку). Также, как и у реле напряжения, у УЗМ-51М есть регуляторы верхнего и нижнего порога срабатывания защиты.
Главные характеристики

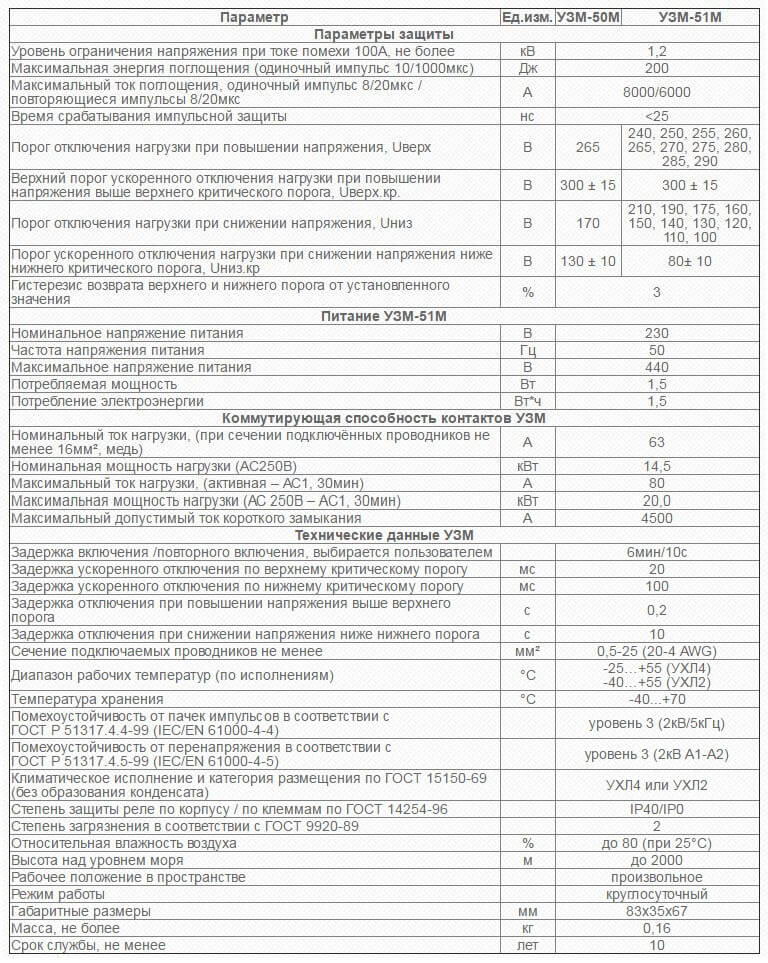

Технические свойства УЗМ-51М (номинальный и наибольший ток, пороги срабатывания и т.д.) сведены в таблице ниже:
Механизм работы
Также принципиально разъяснить, как работает УЗМ-51М. После включения устройства в сеть, происходит задержка времени перед включением, в этот момент происходит измерение входного напряжения. Если вольтаж в допустимых границах, врубается зеленоватый индикатор — устройство готово к работе, подается питание к потребителям. В неприятном случае зажигается желтоватый индикатор и нагрузка не подключается к сети.
Если во время работы УЗМ напряжение приблизилось к верхнему порогу, начинает мелькать желтоватый светодиод, и когда перебежало за него, нагрузка отключается, зажигается красноватая лампочка. Это говорит о выходе за установленные характеристики. В этом случае, когда напряжение падает к нижнему порогу, начинает мелькать зеленоватый светодиод, а при выходе за выставленные пределы зажигается и мелькает красный индикатор.
При нажатии кнопки «Тест», на корпусе устройства, попеременно переключаются красный и зеленоватый светодиод, а нагрузка отключается от сети. Для возврата в рабочее состояние нужно повторно надавить кнопку «Тест».
Схема подключения

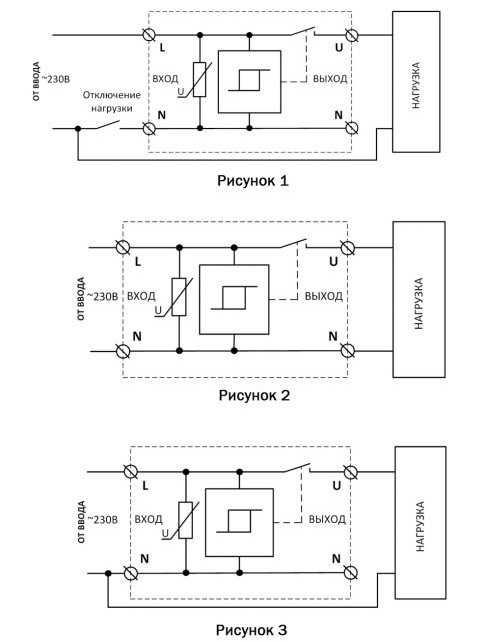

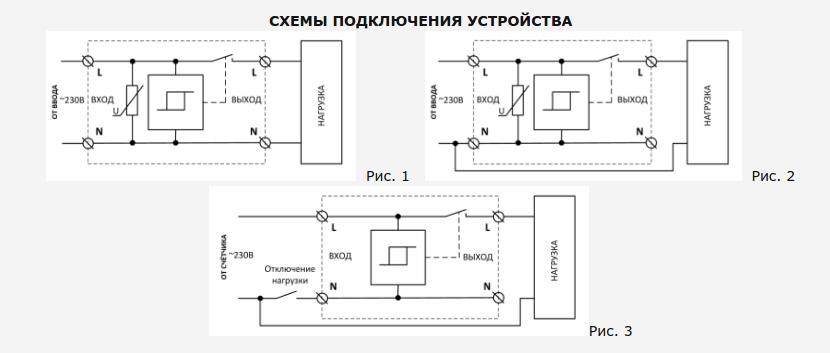

На первом рисунке 4 проводная схема подключения. Сверху вход сетевого провода, снизу выход на потребителей. На втором рисунке трехпроводная схема, где фазный провод заходит и выходит с устройства, а ноль применяется для питания схемы УЗМ. На 3-ем — схема дистанционного управления УЗМ, ноль через выключатель запитывает устройство, а фаза коммутируется устройством, подавая напряжение на нагрузку.

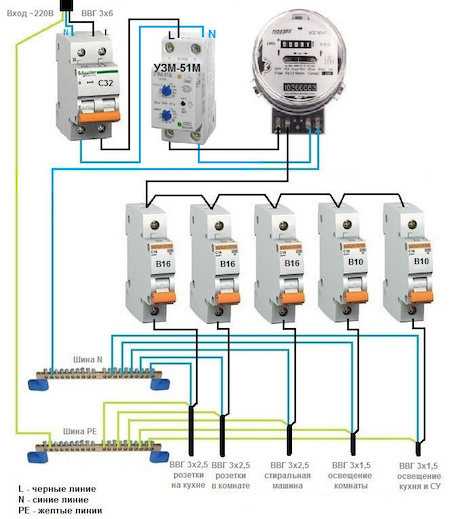

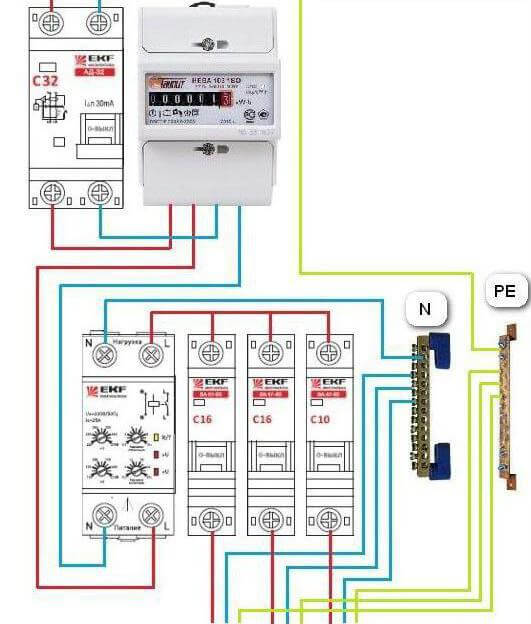

Также советуем просмотреть на схеме, как подключить УЗМ в однофазовую сеть квартиры или дома:
Вот мы и разглядели особенности подключения, устройство и предназначение УЗМ-51М. Возлагаем надежды, предоставленная информация была вам полезной и увлекательной!
Подключение и настройка УЗМ-51М
Качество электроэнергии определяется ее нормативными показателями. Всяческие отличия в сторону роста либо снижения напряжения могут вызвать нехорошие последствия для электроприборов и оборудования. Более действенным решением данной трудности будет устройство защиты многофункциональное УЗМ-51М, защищающее не только лишь от скачков и перепадов напряжения, но и от импульсов, вызванных разрядами молний и другими факторами.
Предназначение
Многие хозяева задаются вопросом, для чего нужен этот УЗМ? Отвечая на него, необходимо подчеркнуть, что основной функцией реле контроля напряжения является резвое отключение потребителей при резких скачках и перепадах напряжения. Это происходит в тех случаях, когда ток выходит за установленные граничные пределы от 160 до 280 В. Дополнительно УЗМ обеспечивает защиту от скачков импульсного нрава в одно- и трёхфазных сетях, возникающих при ударах молнии, также в момент включения массивных электрических агрегатов.
Установка реле контроля напряжения осуществляется на вводе полосы в помещение, перед всеми потребителями и нагрузками. В случае аварийных ситуаций УЗМ-51М разрывает цепь за толики секунды, не допуская выхода из строя присоединенного оборудования.
УЗМ на самом деле является контроллером напряжения, состоящим из электромагнитного реле и защитного варистора. Его можно применять при хоть какой конфигурации и схеме подсоединения электрических сетей. Установка УЗМ не отменяет установку других защитных средств УЗО, автоматов и т.д.
Соответствующие особенности УЗМ:
- Возможность регулировки границ срабатывания.
- Может работать с дистанционным управлением.
- Для защиты от импульсов применяется варистор и полупроводниковые элементы.
- Задержка по времени, устанавливаемая для высокого и низкого напряжения.
Приборы Меандр УЗМ в большинстве случаев применяются в быту и инсталлируются в квартирах и личных домах. При трагедии объект оказывается вполне либо отчасти обесточенным и находится в таком состоянии, пока напряжение не придет в норму.
Конструкция
Основными деталями функционального реле контроля напряжения являются внутреннее реле и варистор, выполняющий основную защитную функцию. Все детали располагаются в крепком пластмассовом корпусе. В его высшей части располагаются входные клеммы L и N для фазного и нулевого проводов. Снизу размещены выходные клеммы под подобные выходные проводники. Все клеммы отличаются устройством туннельного типа, обеспечивающей высочайшее качество зажима проводников и кабелей сечением до 35 мм2.

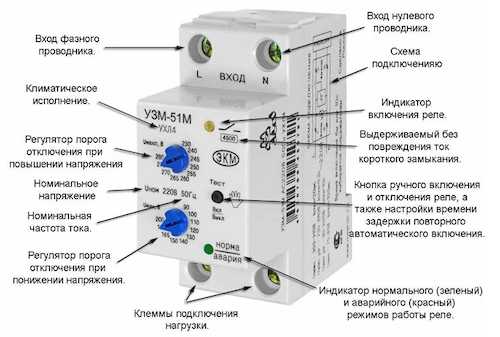

На фронтальной панели располагаются два индикатора. Какой-то из них работает в режимах зеленоватого и красного цвета, оповещая о состоянии напряжения в сети сейчас. Зеленоватый цвет показывает на норму, а красный на аварийную ситуацию. Индикатор со светодиодом желтоватого цвета говорит о рабочих процессах встроенного реле. Вблизи с ними находится тестовая кнопка, при помощи которой управление устройством может осуществляться вручную. С лицевой стороны размещены регуляторы для установки граничных пределов рабочего спектра напряжения.
Главным управляющим компонентом реле контроля напряжения УЗМ-51М служит микроконтроллер PIC12F683. В нем имеется 6 выходов, а все деяния совершаются в реальном времени. Свойства частей обеспечивают нормальную работу реле даже при напряжении 440 вольт в течение длительного времени. Многие составляющие, находящиеся на плате сделаны в варианте SMD.
Благодаря такому расположению, конструкция отличается высочайшей механической прочностью. В моделях последних выпусков размеры клемм были увеличены до 9 х 8,2 мм, а во избежание ошибок при монтаже, на них установлены особые защитные флажки.
Механизм работы
В фронтальной части УЗМ-51М размещены два индикатора. 1-ый пылает попеременно зеленоватым либо красным цветом, зависимо от того, находится ли устройство в обычном либо аварийном состоянии. Индикатор желтоватого цвета во включенном положении показывает на приведение аппарата в рабочее состояние.
Действие защитного устройства фактически не отличается от реле напряжения УЗМ-51 и происходит в следующем порядке. В рабочем состоянии, когда устройство подключен к сети, он делает постоянную проверку напряжения на полосы. Если внезапно появились импульсы высокого напряжения, способные разрушить нагрузку, в работу врубается варистор, шунтирующий их до применимого уровня.
Двуцветная индикация показывает все процессы и деяния, совершаемые снутри присоединенного устройства. Если напряжение подходит к верхнему лимиту срабатывания, красный светодиод начинает моргать, а желтоватый пылает неизменным светом. При скрещении условной границы, происходит отсечение нагрузки, красный светодиод пылает повсевременно, а желтоватый угасает.
После того как напряжение снизилось до нормативного, происходит включение схемы временной задержки, после которой нагрузка будет вновь включена в сеть. В этот период индикатор пылает зеленоватым мерцающим светом. Неизменное зеленоватое свечение показывает на окончание задержки и подключение потребителей к питанию. Если же в период задержки напряжение вновь подскочит ввысь, система будет сброшена и все деяния начнутся поновой.
Во 2-м случае рассматривается вариант с снижением напряжения. В таковой ситуации мелькать будет уже не красный, а зеленоватый светодиод. Это длится до перехода напряжением нижней границы срабатывания. Дальше врубается задержка по времени и начинается отсчет. После отсечения нагрузки зажигается красный светодиод, мерцающий с интервалом в две секунды. После выравнивания напряжения до нормативного значения задержка вновь срабатывает, а индикатор зажигается зеленоватым цветом, указывающим на включение нагрузки в сеть.
Свойства
При выборе УЗМ нужно прежде всего уделять свое внимание на его характеристики и свойства. К главным рабочим характеристикам можно отнести более важные, разглядим их:
- Наибольшее напряжение, которое поддается ограничению 1,2 кВ.
- Энергия одиночного импульса, преодолеваемая устройством менее 200 Дж.
- Величина тока при одиночном и циклическом импульсе 8/20 мкс, поддающаяся шунтированию 6000 А.
- Импульсная защита в однофазовом варианте срабатывает в течение 25 нс и наименее.
- Границы завышенных напряжений общего и критичного, когда отключается нагрузка 265 и 300 вольт плюс-минус 15 В.
- То же самое для пониженных напряжений 170 и 130 вольт плюс-минус 10 В.
Устройство защиты многофункциональное УЗМ-51М работает при номинальном напряжении 230 В, с частотой 50 Гц. Наибольшее значение напряжения, которое он может выдержать в течение данного времени составляет 440 вольт. Потребление для собственных нужд электроэнергии не превосходит 1,5 Вт*ч, мощности менее 1,5 Вт.
Контакты устройства владеют неплохой коммутирующей способностью. Приборы УЗМ-51М свободно выдерживают нагрузку с номинальным током 63 А при использовании медных проводников площадью сечения не ниже 16 мм2. Наибольшее значение тока у таких нагрузок не должно превосходить 80 ампер. Наибольшая величина перегрузочного тока, при которой не произойдет сваривание контактов, составляет 2000 А, при времени взаимодействия с УЗМ менее 10 мс. Ток недлинного замыкания, не вызывающий разрушений, находится в границах 3000 А.
Задержки ускоренных отключений по верхнему и нижнему критичным порогам составляют 20 и 100 мс соответственно. Обыденные задержки при повышении верхнего и нижнего порогов будут в границах 0,2 и 10 секунд. Температурный спектр для обычной работы устройства модели 51М УХЛ4 от -25 до +55 градусов, в выполнении УХЛ2 от -40 до +55 градусов.
Габаритные размеры длина, ширина и высота соответствуют 83х35х63 мм, масса изделия не превосходит 160 гр.
Схема подключения

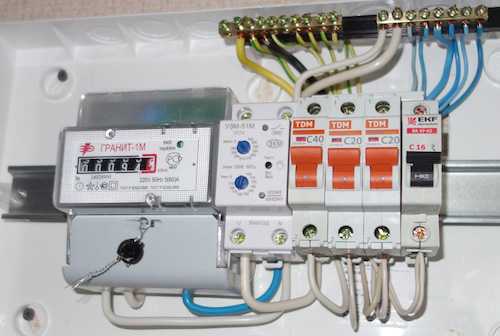

Более нередко подключение УЗМ-51М осуществляется в однофазовых сетях на 220 В. УЗМ инсталлируются конкретно на входе в квартиру либо личный дом. К верхним клеммам подключаются фаза и ноль, приходящие от внешней сети. Дальше к нижним клеммам подключаются провода, уходящие к потребителям. Дабы не было неурядицы, с боковой стороны наносится схема подключения, а на корпусе около клемм имеется соответственная маркировка. В любом случае следует быть внимательным, так как у различных производителей входные и выходные клеммы размещаются по-разному.
Установка УЗМ-51М может производиться ко всей нагрузке либо только к отдельным группам потребителей. Место установки определяется заблаговременно, но сначала устанавливается вводный автомат, потом, электросчетчик, а уже после них многофункциональное устройство УЗМ.
Для трехфазной сети существует своя схема подключения УЗМ. Если три фазы перебегают в три однофазовые полосы, то на каждую из них будет нужно отдельный устройство. При подключении к трехфазным потребителям, будет нужно и особое защитное устройство.
Настройка
Вся настройка характеристик осуществляется 2-мя ручными регуляторами, расположенными на фронтальной панели. Главное знать, как ими верно воспользоваться. В каждом из них имеется прорезь под плоскую отвертку. Верхний регулятор со шкалой от 240 до 290 В служит для установки верхнего порога напряжения с погрешностью 3 вольта. Шкала нижнего регулятора находится в спектре от 100 до 210 В и применяется для выставления нижней границы напряжения с таковой же погрешностью.
Конструкция и схема УЗМ-51М позволяют выполнить самостоятельное изменение времени задержки, требующегося для его включения. Она устанавливается лишь на 10 секунд либо на 6 минут в следующем порядке:
- Надавить на кнопку ТЕСТ и выключить устройство защиты УЗМ.
- Вновь надавить на эту кнопку и задерживать ее до начала мерцания индикатора. Свечение зеленоватого светодиода показывает на установленную задержку в 10 секунд, красного на 6 минут.
- Кнопка отпускается, после этого она вновь нажимается, устройство подключается и оказывается в рабочем режиме.
Следует держать в голове, что нажатие испытательной кнопки в аварийном режиме не приведет к отключению нагрузки. Принудительное отключение нагрузки проявится в поочередном моргании светодиодов зеленоватого и красного цвета.
