Устройство заземления в личном доме

Раз в день люди применяют для собственных нужд различные электрические приборы, такие как холодильник, стиральная машина, индукционная плита, микроволновая печь и др. Более того, можно уверенно сказать, что представить для себя жизнь без этих устройств сейчас уже нереально. Электрическая домашняя техника практически заполнила наши дома благодаря развитию в ближайшее время разных технологий.

Но следует держать в голове об угрозы, которую представляют для нас электрические приборы при нарушении их изоляции. Потому нужно непременно позаботиться об устройстве заземления в личном доме, что дозволит обезопасить себя самого и собственных домашних от неожиданных ситуаций.

Не достаточно кто имеет понятие о том, что собой представляет устройство заземления, зачем оно необходимо и как работает. В случаях неисправности изоляции система отводит страшный потенциал в землю, другими словами при повреждении проводки вы останетесь в безопасности и не будете ударены током от корпуса массивного электрического устройства. Для этой цели и предназначено устройство заземления.

В согласовании с Правилами Устройства Электроустановок (ПУЭ), заземление определяется в качестве системы, в какой соединяются определенная точка электрического устройства, оборудования, установки либо сети с заземляющим устройством. В данной статье побеседуем о том, из чего состоит устройство заземления в личном доме и квартире.

Из чего состоит заземление в личном доме

Составляющими хоть какой системы заземления являются два главных элемента: проводник и заземляющий контур (заземлитель). Совокупа данных частей вкупе с устройством защитного заземления и именуется заземлением. Раздельно разберем каждую часть схемы. Раздельно разберем каждую часть схемы.

Устройство контура заземления

Группа связанных между собой железных проводников расположенных в грунте образуют контур заземления. Устройство контура заземления должно выступать в качестве основного элемента системы. Элементами контура заземления являются вертикальные и горизонтальные заземлители (электроды).

Аспектом, влияющим на эффективность работы всей системы, является способность данных заземлителей к рассеиванию тока. При осуществлении монтажа заземляющих частей следует учесть огромное количество причин, от которых впрямую зависит основной показатель эффективности заземлителей, который электрики называют как сопротивление заземляющего контура.

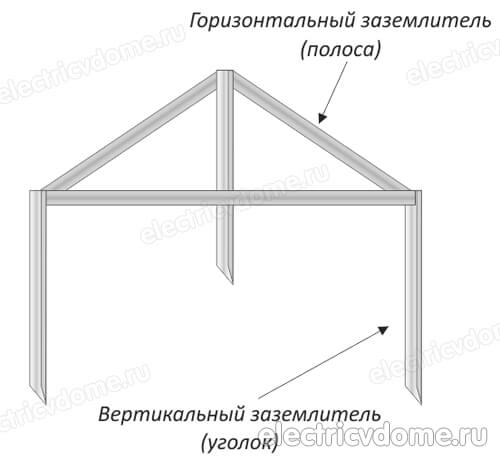

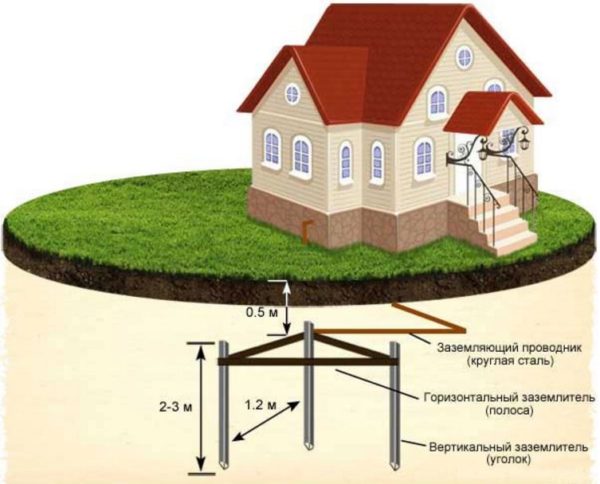

Вертикальные заземлители (штыри)

Вертикальными заземлителями, либо штырями, являются железные элементы, забиваемые вглубь земли. В качестве штырей может применяться пруток из металла, поперечник которого составляет 16 и поболее мм. Стоит отметить, что арматуру в качестве штырей использовать запрещено, ведь ее каленая поверхность может приводить к изменению рассредотачивания тока. Не считая того, каленый слой в земле характеризуется относительно резвым разрушением.

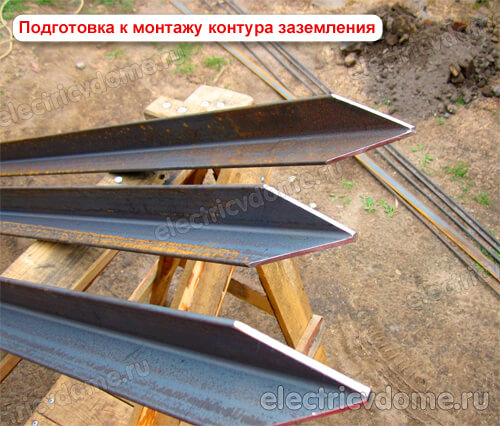

Вторым вариантом является уголок из металла с 50-миллиметровыми полочками. Преимущество данных материалов состоит в способности вбивания их в мягенькую почву с помощью кувалды. Для более легкой способности совершения таковой процедуры, один конец делается заостренным, а на 2-ой приваривается площадка, удары по которой наносятся еще легче и проще.

При определении глубины забивания штырей, учитывается глубина вымерзания грунта. Штыри, выступающие в качестве заземлителей, должны находиться в грунте ниже глубины вымерзания как минимум на 60-100 см. Если Ваш регион характеризуется засушливостью летнего сезона, то штыри нужно расположить хотя бы отчасти во увлажненной почве.

Потому в главном используются уголки либо пруток, длина которого составляет от 2 до 3 метров. Обозначенные размеры позволяют обеспечивать достаточную площадь соприкосновения с почвой, которая делает вероятным рассеивание токов утечки.

Горизонтальные заземлители (полоса)

Горизонтальными заземлителями, либо полосами, именуются элементы, соединяющие все вертикальные составляющие в одну цепь. Для этих целей идеальнее всего применять полосовую сталь размером 40×4 мм, но тут может подойти и 16-миллиметровый пруток либо уголок. Местом расположения полосы должна быть не поверхность грунта, а специально выкопанная траншея.

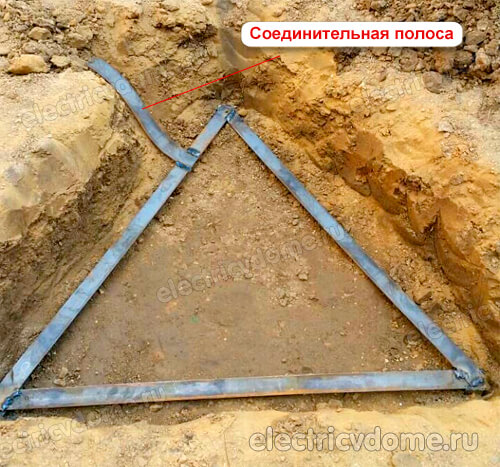

Траншея является местом, где укладывается полоса, которая связывает электроды. Она должна заглубляться вниз на 0,7-0,8 метра по уровню планировочной отметки земли. Вариант с наименее углубленной траншеей угрожает угрозой воздействия на полосу осадков и резвой коррозии.

Для соединения заземлителей вместе средством полосы применяется сварка. Потом делается вывод конца полосы на стенку строения либо, при способности, ввод в здание неподалеку от щитка. К полосе осуществляется приварка болта для подключения заземляющего проводника.

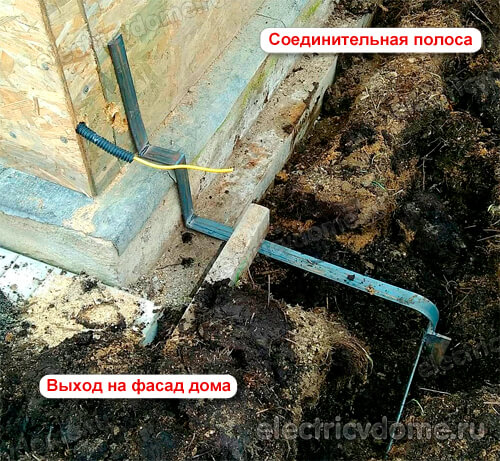

Соединительная полоса

Соединительная полоса является железным проводником, который идет от заземлителей к распределительному щиту либо к защищаемому устройству. Эти цели требуют использования полосовой стали размером 40×4 мм. Для экономии и комфортного выполнения поворотов и извивов можно применять 10-миллиметровый пруток.

Дабы просто завести железную полосу в распределительный щит либо в дом, поначалу доводят шину заземления до внешней домовой стенки. На конце приваривается болт с резьбой М 10 либо М12, который позволяет присоединять провод из меди сечением 6 кв.мм и поболее. После чего проводник заводится в распределительный щит.

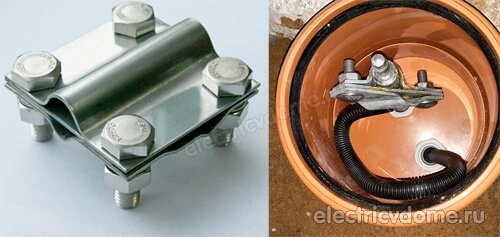

Зажим для подключения проводника (только для МОДУЛЬНОГО заземления)

Возникновение модульных штыревых систем было зафиксировано пару лет вспять. Эти системы представляют собой набор штырей, забиваемых на глубину до 40 метров. Т.е. выходит заземлитель большой длины, уходящий на глубину. Для соединения штырей между собой применяются особые хомуты, фиксирующие их и обеспечивающие действенное электрическое соединение.

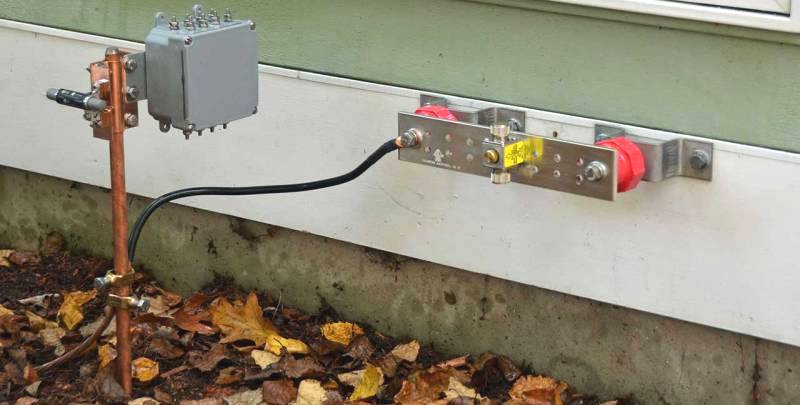

Подключение между заземляющим проводником и штыревым заземлителем делается с помощью болтового зажима, в каком имеются разъемы под заземляющий стержень, кабель и полосу из стали.

Защита зажима от окисления и возможность ревизии

В качестве замены готовому ревизионному люку, который идет в комплекте и имеет довольно огромные размеры, может употребляться канализационная муфта. На ее нижнюю часть делается крепление фанерной заглушки с отверстием под стержень.

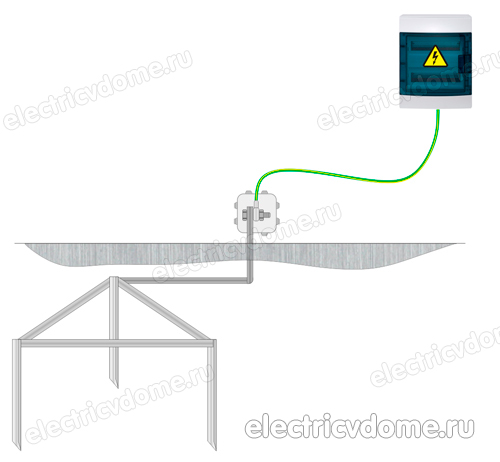

Заводим заземление в дом — соединение с электрощитом

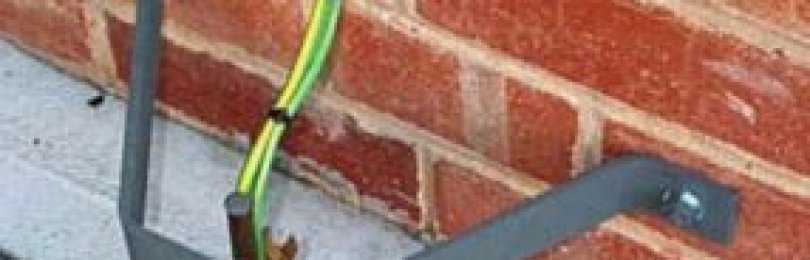

Изготовленный контур необходимо соединить с электрическим щитом. Делается это средством вывода присоединенной к контуру соединительной полосы на поверхность около фасада дома, и соединения контура с щитовой с помощью медного проводника сечением 6мм2, после приварки к полосе болта.

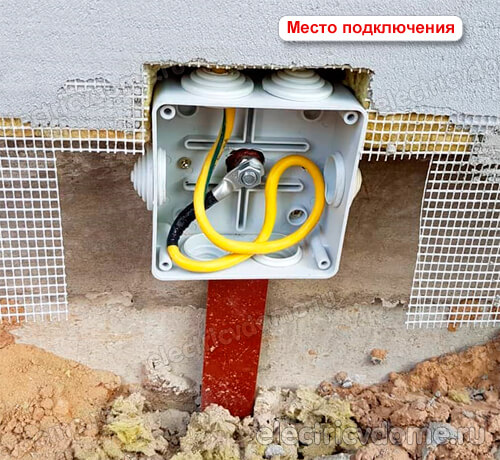

Болтовое соединение должно находиться на поверхности, и к нему нужно предоставить доступ для ревизионных целей.

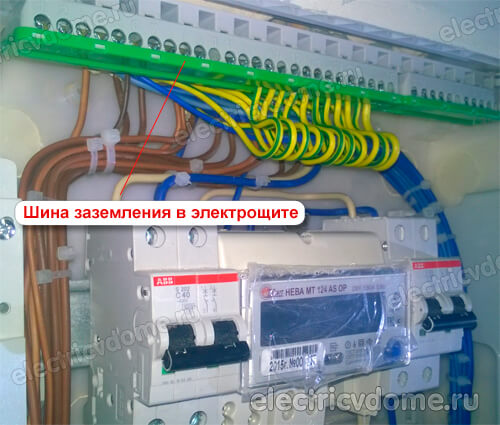

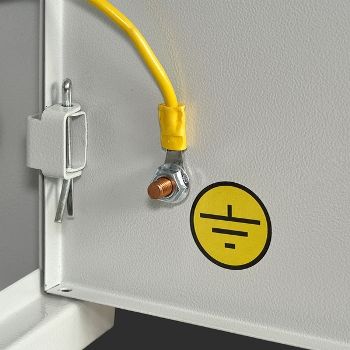

Шина заземления в электрощите

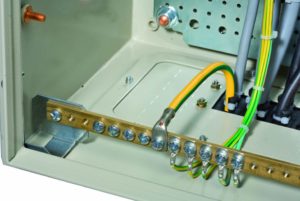

Шина заземления, которая устанавливается в электрощите, является обыкновенной латунной пластинкой, снаряженной отверстиями для крепления наконечников кабелей через болтовое соединение. Заземляющие провода заводятся на шину заземления от всего имеющегося оборудования.

Конкретно к этой шине подключаются заземляющие провода всех розеток. Вот таким является устройство заземления в личном доме.

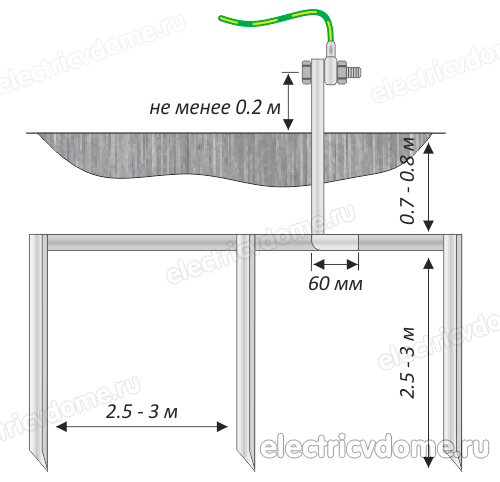

Размеры и расстояния для заземляющих электродов

При монтаже заземления в личном доме, нужно соблюдать непременное условие относительно забиваемого в землю электрода. Вбиваемые в землю вертикальные электроды, из которых состоит устройство контура заземления, обязаны иметь длину более 2,5-3 метров.

В процессе забивания электрода кувалдой, будет расплющиваться та его часть, по которой наносятся удары, потому в конце его необходимо срезать болгаркой. Поэтому, вначале нужно выбирать трехметровую длину электрода.

Расстояние между электродами должно превосходить 2,5-3 метра (обычно равняется к длине самих штырей).

Зачем это делается и можно ли забить несколько горизонтальных заземлителей (штырей) вблизи друг около друга? Будет ли это отлично?

Это связано только с тем, что ток может разливаться от заземлителей, и никаким образом не находится в зависимости от формы Вашего контура – треугольной либо прямой. При забивании электродов поближе, чем на 2,5 метра, все электроды будут работать фактически как один . Потому количество забитых электродов в таком случае не будет иметь никакого значения.

Как устроено заземление в квартире

Системы заземления, применяемые в современных новостройках, которые были построены после 1998 года, — являются ТN-S и ТN-С-S, с предусмотренным в них выделенным заземлением. Проводка прокладывается по системе из 3-х жил, которая подключена к контуру заземления.

Основная отличительная черта систем рассредотачивания электрического питания в новых и старенькых возведениях заключается в наличии либо отсутствии отдельных заземляющих проводников. До 1998 года применялись ГОСТы СССР, в согласовании с которыми не предусматривалось наличие заземляющего провода в схеме. В связи с маленьким ассортиментом домашней техники у населения, ранее отсутствовала необходимость в таком проводе.

По мере роста количества бытовых устройств по домам, в электросетях возводимых новостроек начали появляться отдельные проводники заземления. Они сосредоточены в распределительных щитах, которые установлены во всех подъездах.

В данном разделе разглядим пример, когда в высотном доме имеется устройство заземления.

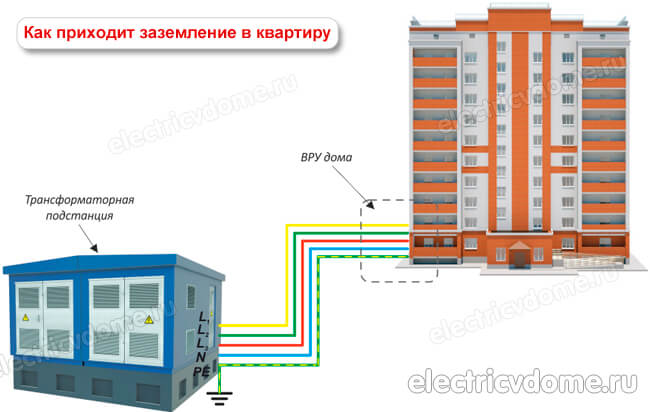

ВРУ (вводное распределительное устройство) дома

Схема электрического снабжения, которая применяется в текущее время, именуется TN-S. Она предугадывает разведение заземляющего провода вместе с нулевым и фазовым проводом по всему зданию и прохождение его раздельно до самой подстанции, в надежное и глубочайшее место под землей.

Таковой системой предусматривается использование кабеля из 5 жил, который заводится в вводное распределительное устройство. Расцветка 3-х фазных проводов делается в по цветовой маркировке. 4-ый провод является нулевым, а его расцветка осуществляется в синий либо голубой цвет.

5-ый зеленоватый либо желто-зеленый провод применяется в качестве заземляющего проводника. Он подключается к ГЗШ – отдельной шине, соединенной с корпусом распределительного щита.

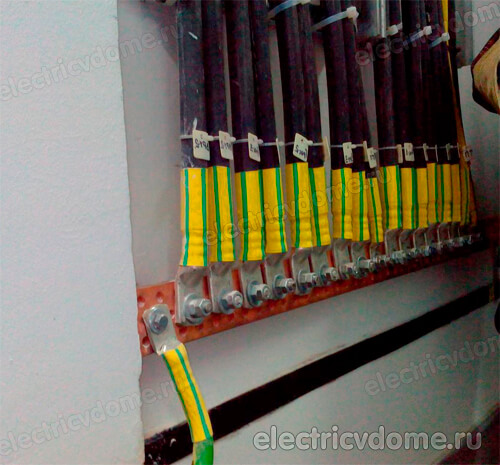

Магистральный провод заземления

Начиная от ВРУ и заканчивая последним этажным щитом по стоякам через каждый этажный щит проходят магистральная линия электроснабжения.

Магистраль состоит их 3-х фаз, нулевого и заземляющего провода. В электрощите каждого этажа имеется соответственная шина для подключения магистрали того либо другого провода.

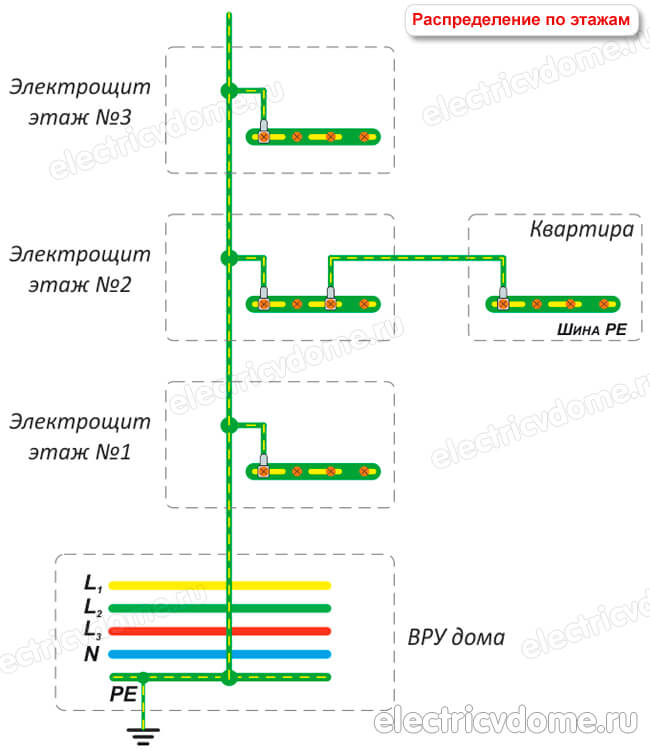

Шина заземления в этажном щите

В этажном щите ответвление магистрального заземляющего проводника осуществляется на отдельную шину. Конкретно к этой шине подключаются все заземляющие провода каждой квартиры. Если шина PE в щите не предусмотрена к особым клеммным колодкам.

PE проводник в квартиру

Обычно в новостройках в каждой квартире размещен свой щиток. Питание к нему поступает отдельным кабелем трех- либо пяти-проводным (зависимо от количества фаз). В составе этого кабеля имеется отдельная жила – заземляющая. С обеих сторон она подключается к шинам PE этажного и квартирного щита.

Вот так смотрится устройство заземления в квартире. Дорогие друзья надеюсь, статья была написана легкодоступным языком вам. Если остались вопросы задавайте в комментах. Буду признателен за репост в соц.цетях.

Как организовать своими руками устройство заземления в личном доме

Практически три десятилетия вспять строительство построек фактически не сопровождалось какими-либо мероприятиями по действенной защите от поражения электротоком. Сейчас все поменялось – распределительные щиты стали объемнее, в них установлены 10-ки защитных автоматов и УЗО. Предпосылкой таковой модернизации стали электроустановки и бытовые приборы, которые в неограниченном количестве находятся в каждой усадьбе. Сразу они являются возможными первопричинами угрозы, потому к теме электробезопасности следует подходить трепетно.

Комплекс заземляющих мероприятий

Хоть какой собранный своими руками контур заземления в личном доме должен соответствовать строительным нормам. А они требуют для защиты человека использования хотя бы единственной из перечисленных мер:

Выравнивание потенциалов.
Снижение напряжения.
Использование проводов с двойной изоляцией.
Установка УЗО.
Внедрение разделительных трансформаторов.
Организация заземляющего устройства.

Вне сомнения, вопрос безопасности должен решаться комплексно, с применением всех вероятных методов, но электрозащита должно быть в любом случае. Практически методика заключается в соединении корпусов электроаппаратуры с грунтом. В приватном домостроении выполнить надежное заземление легко, так как почва вблизи, и свободная площадь всегда найдется.

Некоторые неверно считают, что труба либо штырь, забитые в почву, в состоянии всеполноценно работать заземляющим фактором. Но это не так, только система частей с определенными параметрами способна отлично работать в общей электрической цепи.

Делаем своими руками высококачественный контур заземления в личном доме: как работает система

Неисправный электроприёмник потенциально является источником опасности здоровью человека, так как на его остове возможно окажется напряжение. После прикосновения к устройству, ток мгновенно проходит через тело и устремляется в землю, оказывая разрушающее действие на организм. Не всегда защитные аппараты впору реагируют и отключают сеть.

До того как организовать своими руками устройство заземления в личном доме, принципиально осознать, почему ток направляется в землю. Сущность в том, что она обладает значимой электроемкость. Если электротоку предоставить другой, более доступный путь, то он пойдет по нему, а не через человеческий организм. Для этого подойдет проводник с сопротивлением менее 4 Ом, а при утечке тока УЗО мгновенно отключит аварийный участок.

По этой причине все электроагрегаты и оборудование имеют контакт для подсоединения заземляющего проводника, проводка формируется трехжильным проводом. У всей современной быттехники железный корпус соединен с одним из контактов сетевой вилки. Даже осветительные приборы необходимо заземлять, не говоря уже о системах запасного электроснабжения и распределительных щитах.

Всюду, где находится переменное напряжение величиной выше 42 В либо неизменное – более 110 В, непременно наличие заземляющего контура. Принципиально отметить, что схема способна не только лишь обезопасить людей, но и делает ряд дополнительных функций:

Стабилизация работы электроустановок.
Защита аппаратуры от перенапряжения.
Понижение сетевых помех и электромагнитных излучений.

Устройство заземляющего контура

Без помощи других выполненный контур заземления состоит из стержней и заземляющих проводников. Последние представляют собой всякую часть устройства, соединяющие электроагрегат с заземлительной линией. Это могут быть и жилы проводов желтоватого цвета, и элементы внутренних и внешних контуров, и особая шина щитка.

В качестве заземлителя выступает электрод, контактирующий с почвой. Зависимо от особенностей реализации защитного электрозаземления существует два вида заземлителей:

Естественные.
Искусственные.

Если следовать указаниям ПУЭ, то предпочтение следует отдавать первому виду. В приватном домостроении естественными устройствами могут быть:

Броня силового кабеля.
Трубы для прокладки электропроводов.
Различные стойки из металла, к примеру, элементы забора.
Железобетонные заглубленные элементы постройки в виде ферм, колонн и фундаментов.

Искусственные сооружения применяются в случаях, когда импеданс естественных заземлителей не отвечает нормативам, о которых побеседуем ниже.

Расчет устройства правильного заземления в личном доме: главные этапы

Проводимость частей заземляющей системы – это основной параметр. Задачка заключается в том, дабы верно подобрать сопротивление электродов. Этот показатель не должен превосходить допустимые показания:

8 Ом – для сети 127 В.
4 Ом – для сети 220 В.
2 Ом – для линейного напряжения однофазового переменного тока 380 В.

Читайте по теме: Сип для ввода в дом

Для трехфазной сети показания остаются те же – два, четыре и восемь Ом, но соответственно для напряжений 660, 380 и 127 В.

От чего зависит сопротивление заземляющего приспособления

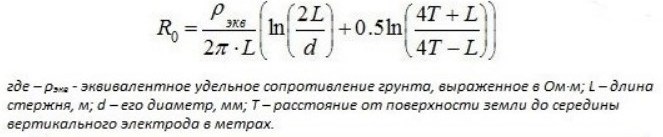

Ответ прост – от удельного электросопротивления земли и площади соприкосновения электрода с грунтом. Чем объемнее заземлитель, тем меньше импеданс, тем больше тока поглощает земля. Все расчетные формулы для реализации защитного заземления в личном доме учитывают площадь поверхности штыря и глубину его установки. Например, дабы вычислить характеристики одиночного заземлителя круглого профиля, применяют следующую формулу:

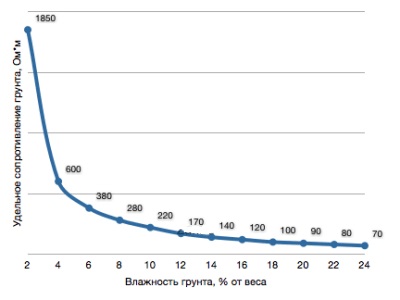

В расчетах удельное сопротивление земли выступает главным параметром. Чем оно ниже, тем выше будет проводимость у контура и эффективнее защитные характеристики. Главные числа находятся в особых таблицах, но фактические характеристики грунта играют базисную роль:

Температура.
Плотность.
Аква баланс.
Глубина вымерзания.
Концентрация хим веществ.

Не считая этого, на разной глубине картина может обменяться, обычно, чем поглубже, тем приемистее сам грунт по току. При минусовых температурах сопротивление земли растет из-за замерзания воды. Потому длина заземляющих штырей должна быть больше, чем глубина вымерзания в регионе.

Так как по формуле получают только нужные базисные данные, сопротивление грунта и всей конструкции следует изучить практическим способом. Делается это просто – еще на стадии монтажных работ. Устанавливая электроды, инспектируют проводимость контура, если сопротивление огромное, то наращивают количество штырей либо их заглубление.

Принципиально! Электрозащита должна работать в хоть какой период года, потому и инспектировать ее необходимо при неблагоприятных критериях. Если таковой способности не существует, то используют особенные коэффициенты для определенной местности.

Расчет системы из нескольких электродов

В случае, когда в личном доме своими руками собирается контур заземления, включающий несколько электродов, то процедура расчетов несколько другая:

Вычисление сопротивления для каждой единицы.
Суммирование итоговых характеристик.
Внедрение «коэффициента использования».

Расчет делается по формуле:

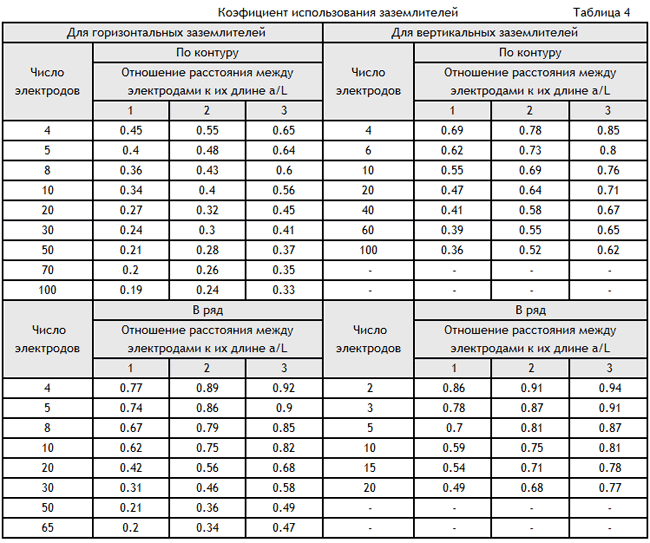

Некоторые вопросы может вызвать «Ки» — коэффициент применения, отображающий эффект обоюдного воздействия близко расположенных электродов. Дело в том, что при лишнем приближении штырей, зоны рассеивания токов начинают пересекаться.

Другими словами, чем поближе друг к другу установить отдельные заземлители, тем больше сопротивление системы. В грунте вокруг каждого электрода формируется рабочая область с радиусом равным его длине. Отсюда, безупречным расстоянием между электрозаземлителями будет их длина в почве (L), умноженная на два.

Для расчета количества заземляющих штырей применяют следующую формулу:

Схема расположения стержней необязательно обязана иметь вид треугольника, хотя это самая пользующаяся популярностью конфигурация контура. Если для обустройства определена узенькая полоса земляного участка, то электроды можно расположить в линию и последовательно соединить.

Несколько советов по монтажу

То, что заземляющее устройство должно находиться даже при организации проводки древесного дома , уже ни у кого не вызывает размышлений. Другой вопрос – как его воплотить.

Выделяют два типа устройства заземления в личном доме, которые различаются технологией монтажа и материалами. Какой-то из них представляет собой самодельную систему из металлопроката, 2-ой – заводскую модульную конструкцию. Фирменные наборы дороги, но технологичны и владеют вблизи плюсов:

Изделия поставляются в комплексе и разработаны на промышленном оборудовании.
Фактически не требуют никаких земельных и сварочных работ.
Возможность заглубиться в землю на 10-ки метров, что позволяет получить размеренно низкое сопротивление устройства.

Для тех, кто решил без помощи других воплотить электрозащитную конструкцию, мастера приготовили несколько нужных советов:

Устройство заземления в личном доме своими руками

Повсевременно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об угрозы высокого напряжения. Долгая безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, либо пожаре из-за неисправной проводки, начинаются поиски предпосылки проблем.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара проводки «земля» не выручит, хотя при правильном подключении коммутационных устройств это может быть. А вот сберечь ваше здоровье, либо даже жизнь – задачка выполнимая.

Необходимо ли делать заземление в личном доме?

Если отвечать на вопрос односложно: непременно – Да! Для осознания процесса разглядим принцип деяния «земли».

Грунт, вне зависимости от происхождения, является хорошим проводником электрического тока. Разные материалы по различному сопротивляются электричеству, огромную роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном осознании этого слова) всегда есть разность потенциалов.

Зачем все-же необходимо заземление в доме?

В вашем жилье существует огромное количество электроприборов, имеющих железный корпус.
Системный блок компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и огромное количество других устройств. Распространенная поломка бытовых устройств – так называемое пробитие электротока на корпус. Другими словами – наружные панели устройства становятся фазным контактом.

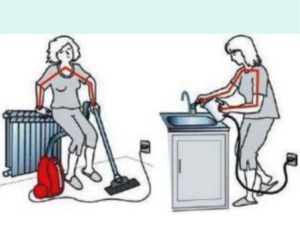

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. Зависимо от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Довольно при всем этом коснуться водопроводного крана либо батареи отопления, и удар током может стать смертельным.

Если заземление в личном доме находится, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? На данный момент поймете. Закон Ома говорит – сила тока прямо пропорциональна напряжению и назад пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, другими словами в тысячи раз больше. Даже если вы стоите с босыми ногами на влажном бетонном полу, электроток через ваше тело будет маленьким, если вообщем он будет.

Принципиально! Все вышеупомянутое справедливо только для электроприборов, верно присоединенных к заземляющему контуру.

Представим, что питающий провод перетерся, и касается обнаженной жилой железного корпуса.

Может появиться искрение, перегрев и в итоге – пожар. Либо схема снутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земельному проводу – произойдет куцее замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление личного дома нужно не только лишь для обеспечения безопасности.
Все современное электрическое оборудование является массивным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на дисплее телека, понижение скорости WiFi веба, потрескивания в динамиках при прослушивании музыки.

Все это, итог неконтролируемого заполнения вашего жилья электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.
Наверняка, вы увидели, что питающая вилка компьютерного монитора, телека либо музыкального центра имеет 3-ий вывод – для подключения заземления.

Казалось бы, для чего? Ведь у них пластмассовые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается снутри. Очевидно, если электрическое оборудование заземлено.

Принципиально! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и мгновенно обесточивают страшный участок.

С необходимостью организации заземления в доме мы разобрались. Сейчас побеседуем о его наличии в уже построенном жилье. Если вы только проектируете пригородный дом – проводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

Пользующееся популярностью: Самостоятельное подключение трехфазного мотора к однофазовой сети – трудно, но осуществимо

А если вы заполучили готовое жилье не оборудованное «землей», либо ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Как верно выполнить заземление, если ваш дом уже построен, а участок распланирован?

Для начала, определимся с определениями:

Заземляющий проводник.
Фактически это провод либо железная шина, которая подключает электроприёмник к заземлителю.

Направьте внимание

Не следует применять этот проводник в качестве заземлителя! К нему предъявляются совсем другие требования – наибольшая проводимость и высококачественный контакт.

«Земля» — Сленговый термин, описывающий любые элементы заземляющей конструкции. От контакта в питающей вилке до закопанного в грунт железного стержня.

Заземлитель – конструкция, выполненная из стойкого к коррозии токопроводящего материала (металла), и имеющая конкретный контакт с грунтом. Для обеспечения малого сопротивления растеканию тока, заземлитель должен быть погружен в грунт на 0,5 метра ниже обычного уровня вымерзания земли в данном регионе.

В регионах с в большей степени горячим климатом, критический уровень заглубления определяется слоем пересыхающей летом земли. В общем, контур заземления в личном доме всегда должен быть во увлажненной земле, таковы требования электробезопасности.

Заземлители могут быть искусственными и естественными. К созданию искусственных систем заземления вернемся позднее, а на данный момент разберем, как выполнить заземление в личном доме с применением уже готовых конструкций.

Устройство заземления в личном доме своими руками без построения контура

ПУЭ допускают внедрение готовых строительных частей, коммуникационных сетей, опор и иных конструкций в качестве заземления. Единственное условие – соблюдение уровня сопротивления растеканию тока. Для напряжения 220 вольт переменного тока, значение не должно быть выше 4 Ом.

К примеру – металлической трубопровод, пролегающий в грунте. Это довольно мощная конструкция, способная обеспечить надежное заземление дома. Либо железные опоры древесного столба. В старенькых кварталах обычно использовались рельсы, заглубленные в грунт на 1-1,5 метра.

Хороший готовый заземлитель. Силовые кабели нередко имеют свинцовое покрытие. Этот металл фактически не подвержен коррозии. Если кабель имеет достаточную глубину залегания – контур получится высококачественным. Сваи с оболочкой из железных труб — также неплохой вариант для организации электрозащиты.

Направьте внимание

Схожая организация заземления, считается неопасной только после проведения замеров тока растекания, либо другого метода проверки.

Так же принципиально проложить надежный проводник от шины в доме, до заземлителя.

Как проверить заземление без применения особых устройств?

Используя средства находящиеся под рукой, можно с достаточной уверенностью произвести испытание естественного заземлителя.

При помощи электрической лампы. Довольно взять лампу накаливания мощностью 40-60 Вт, вкрученную в патрон. К лампе подвести гибкий провод с изолированными щупами на концах. Один провод подключается к фазному контакту работающего ввода 220 вольт. Вторым концом попеременно касаемся нулевого контакта и заземляющего проводника. Если на глаз неприметно изменение яркости свечения лампы – сопротивление естественного заземления довольно низкое;

Пользующееся популярностью: Что определяет вольтметр? Вопрос понятен всем. Либо нет?

Более четкий способ – с применением мультиметра. Переключатель режимов ставится в положение «измерение переменного напряжения». Предел точности очень близкий к 220 вольт. Почти всегда это 500 вольт.

Производим застыл напряжения между фазой и нулем. Потом подключаемся к паре «фаза-земля». Значение на шкале должно быть очень одинаковым.

Если перечисленные способы, проявили недостаточную эффективность естественного заземления – выищите иную точку подключения. Краткосрочное поливание водой столба, либо попытка подключиться к другому концу водопровода ничего не изменит.

Принципиально! Категорически нельзя применять в качестве заземлителя нулевой провод.

Он вправду имеет электрическую связь с грунтом. Но заземляющий контур размещен у наиблежайшей трансформаторной подстанции. По пути к вашему дому, «нулевик» может отгореть, быть оборванным, либо просто набрать высочайшее сопротивление из-за расстояния.

Как выполнить настоящий контур заземления в доме?

Вроде бы плотно не был распланирован ваш участок, на нем всегда можно отыскать место для установки контура заземления. Тем паче что заземлители будут размещаться глубоко в грунте, и не нанесут вреда зеленоватым насаждениям.

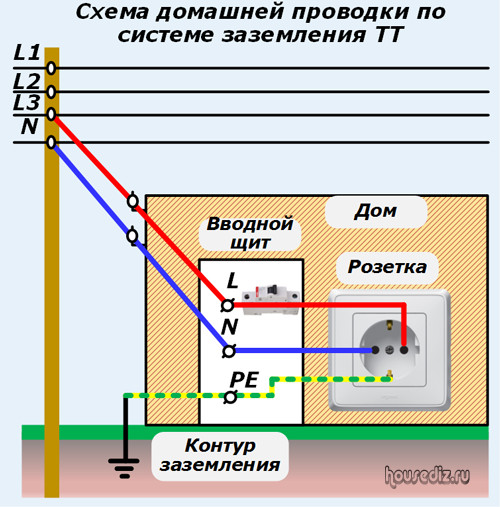

Схема подключения заземления в личном доме начинается с распределительной шины. От нее идет разводка до каждого потребителя. Это может быть 3-ий контакт в розетке либо обособленный провод, имеющий подключение на соответственный контакт корпуса электроприбора. Нормально будет расположить шину заземления в общем электрощите.

Принципиально! Каким бы не был соблазн соединить ноль и «землю» перемычкой, делать этого не следует.

Каждый проводник обязан иметь свой контакт, размещение клемм одна на другой неприемлимо. Между ними может образоваться окисленный слой, и сопротивление резко вырастет. Тогда все последующие потребители не будут иметь надежного заземления.

Дальше за границы дома выводится заземляющий проводник. Лучше, дабы он был непрерывным до самого заземлителя. Хоть какое механическое соединение увеличивает сопротивление цепи. Провод применяется сечением более 6 квадратов.

Заземлитель не должен быть одиночным. Контур осуществляется минимум из 3-х частей, соединенных между собой при помощи сварки.

заземление дома своими руками фото

Если вами за ранее разработана схема — заземление личного дома своими руками осуществляется верно по плану. Заблаговременно затариваются нужные материалы, сопоставимость соблюдена. В случае спонтанного строительства контура, запомните несколько обычных, но принципиальных правил:

Принципиально! Электроды конкретно вбиваются. Категорически нельзя пробурить отверстия и заложить туда заземлители. Неплохой контакт с грунтом можно обеспечить только плотное прилегание.

Результат: Правила не предписывают неотклонимого вызова сертифицированных электриков для прокладки заземления. Вы сможете без помощи других выполнить работы, и безопасность жилья – полностью ваша ответственность.

В этом видео речь идет о 10 ошибках при изготовлении заземления. Будьте внимательны при устройстве заземления в собственном доме своими руками.
