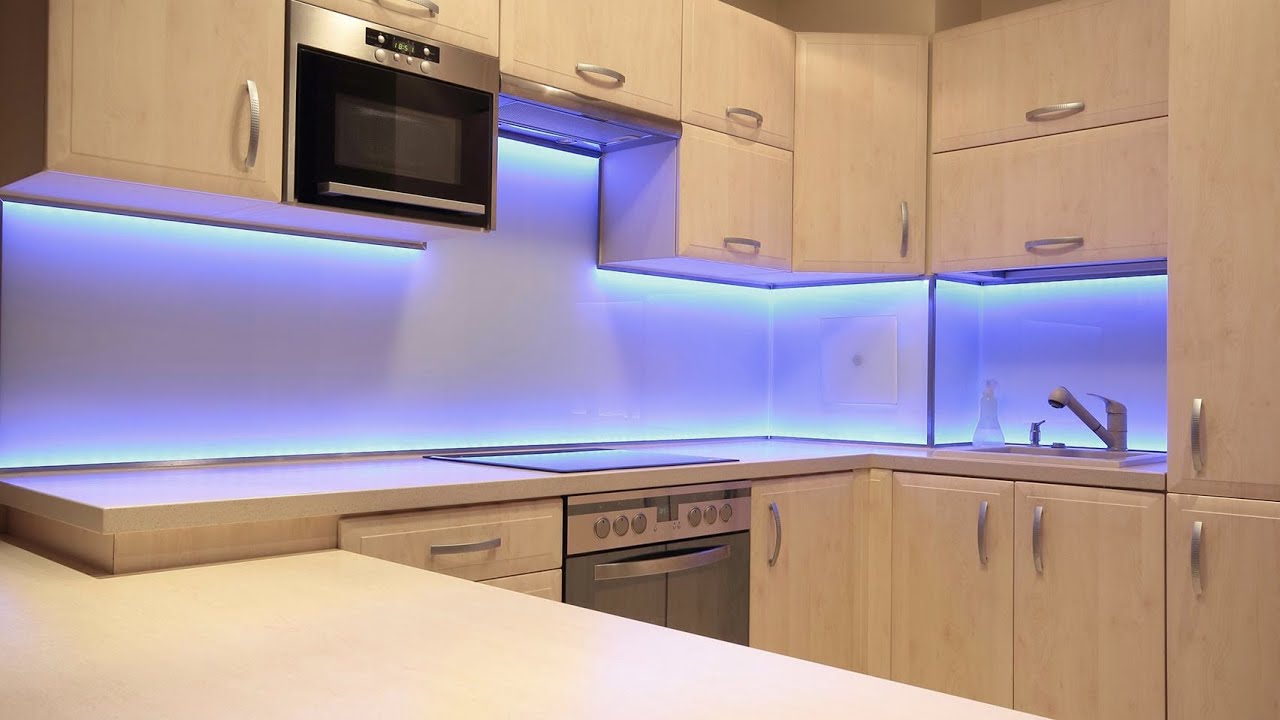

Установка светодиодной ленты на кухню

Значение правильного освещения рабочей зоны на кухне тяжело переоценить. Направленный и броский световой поток делает процесс изготовления еды более комфортабельным. И одним из наилучших вариантов освещения является подсветка рабочих зон светодиодной лентой.

Светодиодная лента: ее разновидности и особенности

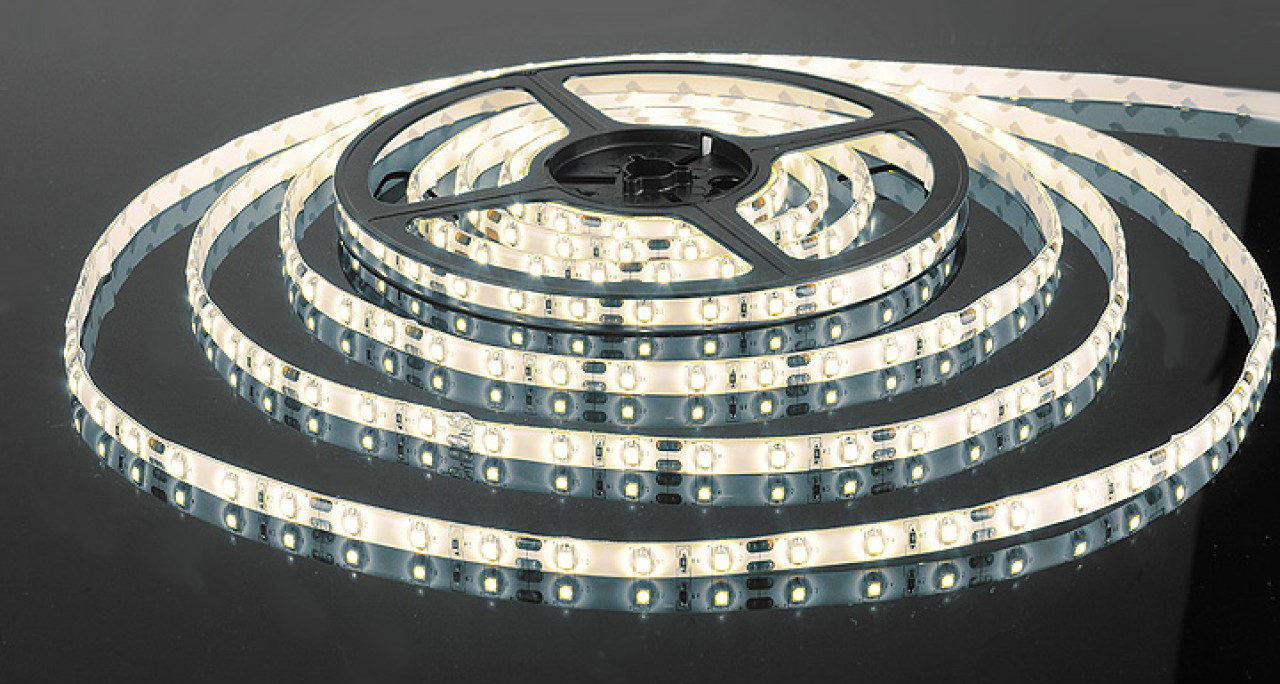

Светодиодная лента — это узкая полоса с самоклеящейся основой, в какой собраны светодиоды. Это особенные полупроводники, которые источают свет при прохождении через них электроэнергии. Они отличаются наименьшим энергопотреблением, но при всем этом обеспечивают колоритное и настоящее освещение. Яркость света находится в зависимости от типа и количества применяемых светодиодов на метр. Как правило это либо 30, либо 60, 120 либо 240 штук. Но с типами диодов следует разобраться детальней.

Типы светодиодных лент

• SMD — лента, либо одноцветная. Другими словами, цвет её может быть хоть каким, но колер свечения будет размеренным. Лента именуется по типу светодиодов — SMD 3028 (монокристаллических) либо же SMD 5050 — состоящих из трёх кристаллов, и соответственно, дающих в 2,5 раза больше яркости.

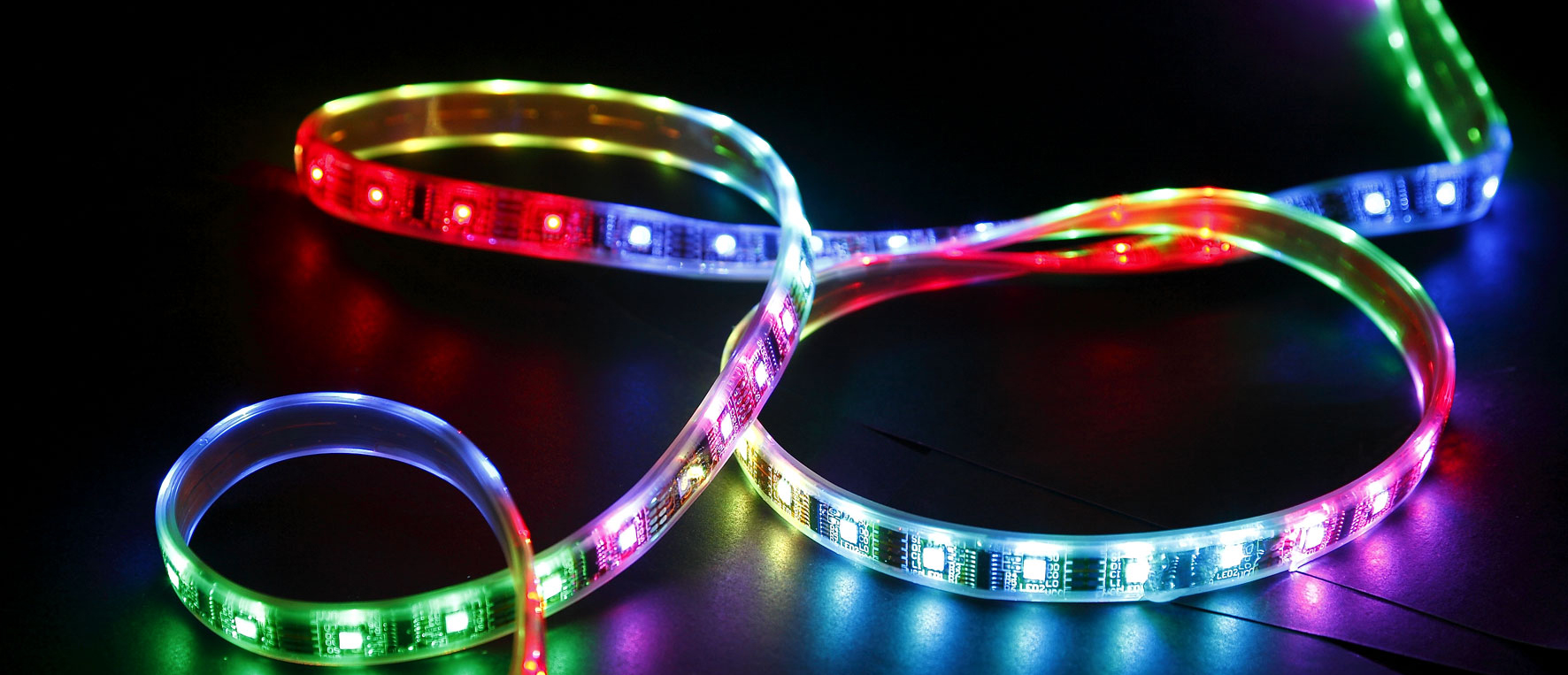

• RGB — лента, либо трёхцветная. В каждом из ее светодиодов находится три кристалла — зелёный, синий, красный, потому он способен источать хоть какой диапазон свечения. Белоснежным лента светится при одномоментном задействовании трёх кристаллов. Такая лента, обычно, вооружена пультом, дабы регулировать изменение цвета и интенсивности её свечения.

Также ленты отличаются наличием силиконовой защиты от воды. Если она есть, то ленту можно применять не только лишь на кухне, но и на улице — она не опасается осадков. Зависимо от наличия защиты они делятся на:

1. Открытую (негерметичную) ленту. Она маркируется IP33. Её на кухне применять не рекомендуется, так как влага может попасть на токопроводящую дорожку.
2. Одностороннюю. В ней силиконовую защиту имеют электронные элементы высшей части. Подходит для применения на кухне. Маркировка этой ленты — IP65.
3. Обоестороннюю. Она на сто процентов герметична, так как покрыта прозрачным пластмассовым кожухом. Применяется как снутри, так и снаружи помещения. Маркировка таковой ленты IР67 либо IР68.

Сопоставление светодиодных лент

Достоинства светодиодной подсветки

• Долговечность. Даже при 12-часовом использовании лента освещения может проработать около 15 лет.
• Выбор цвета. Предлагается белоснежный, пурпуровый, красный, оранжевый, зелёный, синий цвет подсветки, не считая инфракрасного либо ультрафиолетового диапазона.
• Яркость без времени на разогрев.
• Доступная стоимость.
• Безопасность.
• Нечувствительность к высочайшей температуре.
• Экологичность.
• Возможность избрать ленту с хоть каким углом излучения.

Внедрение светодиодной ленты на кухне

Невзирая на то что ленту можно укреплять в любом месте, есть определённые правила применения таковой подсветки на кухне. Речь пойдёт о тех интерьерных элементах, в каких она будет очень эффективна.

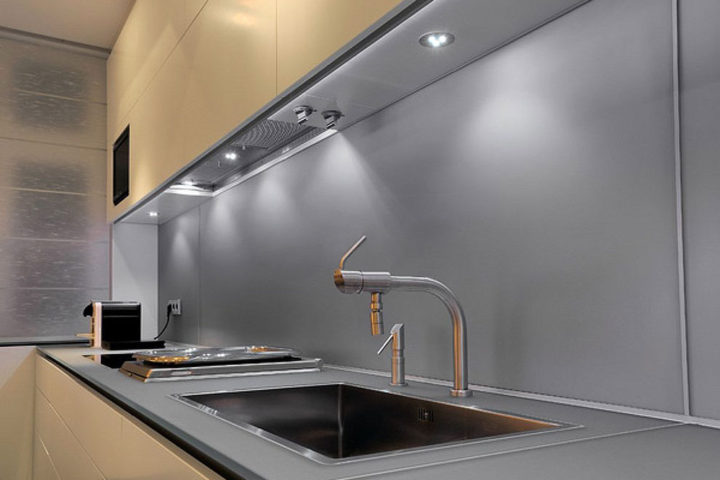

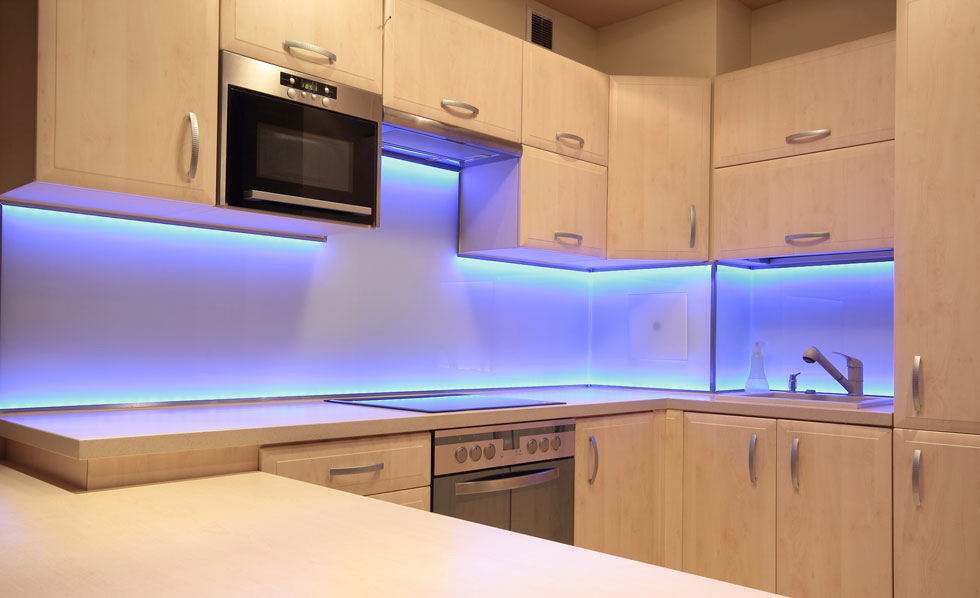

Светодиодная подсветка рабочей зоны

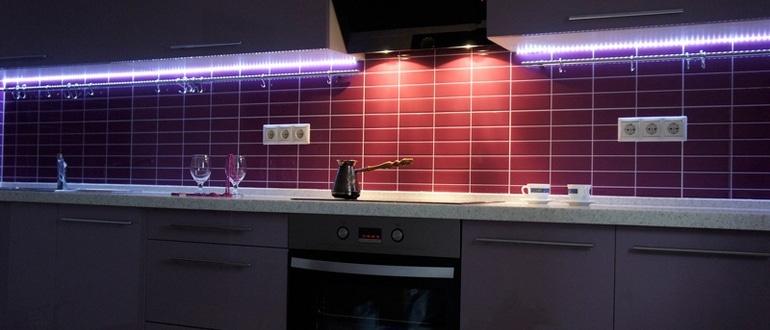

1. Рабочая зона. Обычно лента крепится под навесными кухонными шкафчиками, и она должна быть гидростойкой и довольно броской. Если же рабочая зона и без неё отлично освещена, то светодиодная лента может делать декоративную роль — в виде цветового акцента.
2. Потолок. Лента устанавливается под гипсокартонной устройством, и делает только декоративную роль.
3. Шторы. Над ними устанавливается что-то наподобие карниза, под который и заводят светодиодную ленту.

Есть и другие места, где можно применять светодиодную ленту, к примеру, подсвечивать внутреннюю либо нижнюю часть шкафчиков, домашнюю технику, барную стойку либо декоративные ниши.

Фотогалерея: варианты подсветки на кухне

Подсветка рабочей зоны Подсветка фартука Подсветка шкафчиков снутри Подсветка стеклянных полок и фасадов Подсветка кухни снизу Подсветка теплым белоснежным цветом

Особенности установки светодиодной ленты на кухне

Сам процесс установки несложен, и смотрится он следующим образом. Сперва с ленты снимается защитная заводская полоса, после этого она присоединяется к блоку питания с помощью припаянного переходника. Дальше блок питания подключается к проводке. Если применяется RGB- лента, то к ней подключается ещё и сетевой адаптер. Все довольно легко, но есть определённые технические тонкости и трудности.
В процессе монтажа нередко появляется необходимость надрезать ленту. В любом месте этого делать нельзя, нужно обрезать только там, где производителем нанесены особые чёрточки.
Время от времени лента продаётся без переходника (штекера). И если приобретается не целая бобина ленты, а только пара метров, то его придётся допаивать без помощи других. Есть возможность подключить ленту впрямую, но нужно соблюдать полярность — отметки «-» и «+» на адаптере и ленте должны совпадать.

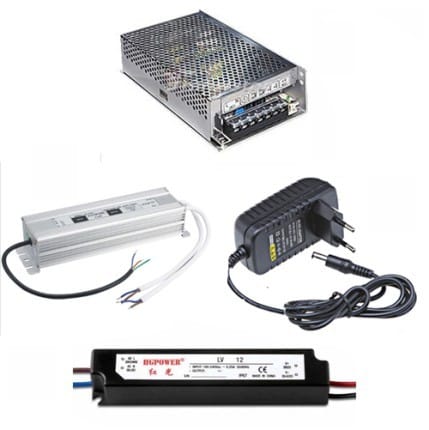

Выбор блока питания

Так как блоки питания выпускаются различной мощности, соответственно, размеры у них различные. Следует избрать таковой, дабы был припас мощности, но при всем этом трансформатор не был массивным.

Избираем блок питания

Как высчитать мощность трансформатора

Для ленты длиной в 5 метров расчёт будет смотреться так — 12 Вт множим на 5 и получаем 60 Вт. Прибавляем коэффициент — 1,75, и получаем 75 Вт. Таким макаром, для ленты в 5 м пригодится трансформатор на 75 Вт.

Инструменты для работы

Для самостоятельного обустройства светодиодной подсветки на кухне пригодятся такие материалы и инструменты:

1. Блок питания на 12Вт, диммер;
2. Лента (12Вт), провода 0,74 мм;
3. Рулетка
4. Двухсторонний скотч;
5. Припой;
6. Строительный фен;
7. Паяльничек;
8. Термоусадочная трубка;
9. Установочные скобы.
10. Пластмассовый либо дюралевый уголок;
11. Дрель;
12. Ножницы.

Пошаговый установка светодиодной подсветки на кухне

Шаг 1. Отрезаем необходимое количество ленты, и очищаем контакты от промышленного силиконового кожуха до 1,5 см. Стараемся не разрушить жилы кабеля.
Шаг 2. К контактам припаиваем два кабеля. Соединять кабеля коннекторами небезопасно, так как это может привести к пожару. Время пайки должно составлять менее 10 секунд при температуре в 260 градусов. Верно совмещаем маркировку.

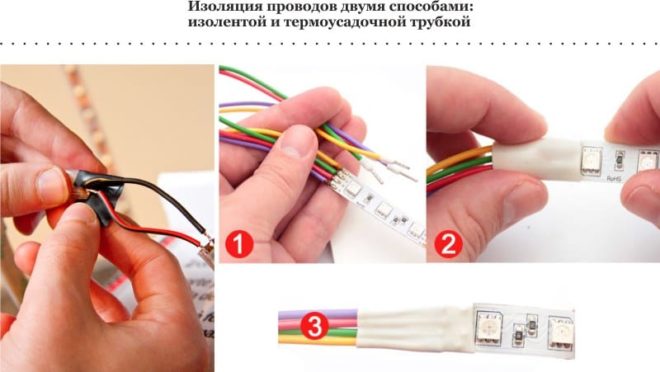

Шаг 3. Изолируем провода термоусадочной трубкой. Для этого отрезаем кусок длиной в 2 см, сажаем его на место спайки и фиксируем феном. Можно применять изоленту, но это наименее надёжно.
Шаг 4. Крепим на профиле либо уголке обоесторонний скотч, снимаем с ленты её защитную плёнку и фиксируем на месте. Поверхность непременно обезжиривается.
Шаг 5. Вблизи прячем трансформатор, в который с одной стороны припаиваются проводки, а с другой — электрокабель с вилкой.

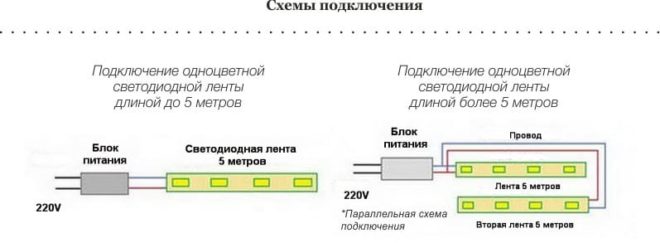

Шаг 6. Провода выводят к местопребыванию блока питания по параллельной схеме.
Шаг 7. Прячем провода в короб.
Шаг 8. Подключаем димммер, если он есть.

Как избрать диммер

Диммер применяется для конфигурации яркости подсветки, также имеет функцию включения/отключения электропитания. Есть три вида управления — стационарное на пульте либо на обыкновенном выключателе, дистанционное — на инфракрасном либо радиопередатчике, либо управление через Блютуз или Wi‑Fi .

У дешёвых диммеров есть значимый недочет — это завышенное мигание на малом уровне яркости, которое утомляет и приводит к головным болям и увеличению вялости. Потому выбирая агрегат для управления светодиодами, сберегать не стоит.

Видите ли, процесс обустройства светодиодной подсветки на кухне не так сложен, и его полностью может быть выполнить своими руками. Броский и сочный свет, который дают светодиоды, приятен глазу и делает работу на кухне более плодоносящей.

Установка и подключение светодиодной подсветки под шкафы на кухне

На кухне, как и на любом рабочем месте, принципиально не плохое освещение. Центральный осветительный прибор не может его обеспечить, так как повар стоит к нему спиной и тень падает на рабочую поверхность. В данном случае для подсветки необходимо выполнить выбор в пользу светодиодных осветительных приборов, фиксируемых на нижнюю поверхность навесных шифанеров.

Достоинства установки светодиодной подсветки

Подсветка при помощи светодиодов имеет ряд преимуществ перед энергосберегающими, люминесцентными и лампами накаливания:

• Малая толщина. В отличие от других осветительных приборов, светодиодные ленты и модули имеют толщину 10–20 мм. Это позволяет не занимать место на нижней полке, а просто закрепить светодиоды под ней.
• Их можно расположить вдоль всех кухонных шкафчиков и вытяжки. Это обеспечит равномерное, не дающее тени, освещение рабочей поверхности.
• При использовании заместо обыденных светодиодов диоды RGB можно переключаться с белоснежного света, нужного для работы, на дежурный синий. Такое переключение делается с помощью таймера и датчика движения. Управление яркостью и цветом свечения может также осуществляться детектором либо пультом на батарейках, которые приобретаются в комплекте с RGB-драйвером.
• Светодиоды являются самыми экономными источниками света. Блок питания led-подсветки, присоединенный к сети 220 В, можно включать при помощи компактных выключателей.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Внимание! При установке выключателя после блока питания 12 В ток, протекающий через него в 20 раз больше чем через выключатель, установленный до блока.

Как избрать светодиодную ленту для кухни

Осветительные приборы на кухне должны быть защищены от воды и иметь класс защиты IP44, IP65 либо IP67. В особенности принципиально это для тех источников света, которые размещены над рабочей поверхностью и около плинтуса, для подсветки пола в темное время суток. Напряжение питания таких устройств должно быть 12 В.

Лучший колер света светодиодных осветительных приборов должен быть близок к естественному. Цветовая температура – 3300–5000 К.

Мощность светодиодов для освещения рабочей зоны нужна 4,8 Вт/м. К примеру, лента SMD 3528 плотностью 60 светодиодов/метр длины.

Заместо ленты можно избрать светодиодные модули аналогичной мощности. Это электронная схема с установленными на ней одним либо несколькими светодиодами в герметичном пластмассовом корпусе. Выполняются такие модули соединенные проводами вместе, а продаются поштучно. Нужное количество этих устройств можно подобрать при установке.

Естественная цветовая температура – 3300–5000 К – отвечает белоснежному свету к содержанию ↑

Установка

В светодиодной подсветке рабочих столов, устанавливаемой под подвесные шкафы, над столешницей, применяются два вида осветительных приборов – светодиодные модули и led-лента. Установка каждого из этих источников света имеет свои особенности.

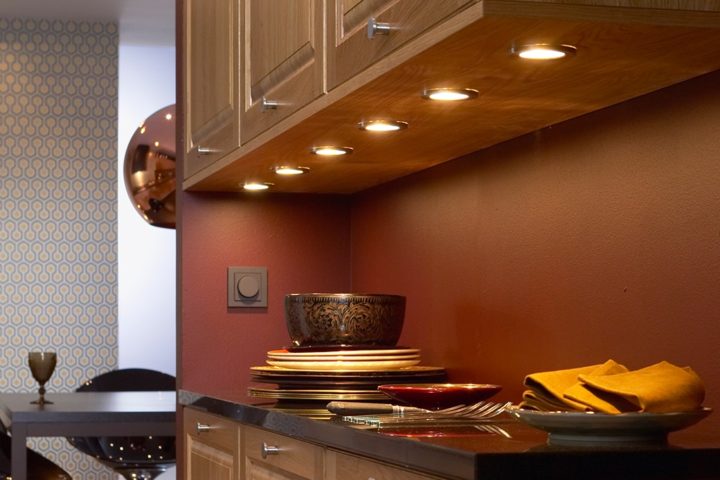

Установка светодиодных модулей

Светодиодные модули крепятся к поверхности через особые отверстия саморезами либо маленькими гвоздиками. Модуль также можно зафиксировать с помощью обоестороннего скотча.

Провода, которыми соединяются осветительные приборы, закрепляются гвоздевыми скобами либо укладываются в кабель-канал. Их можно разрезать на куски, равные расстоянию между светильниками либо применять целый отрезок. В данном случае в боковой стене канала делаются отверстия, куда и выводятся провода.

Установка светодиодной ленты

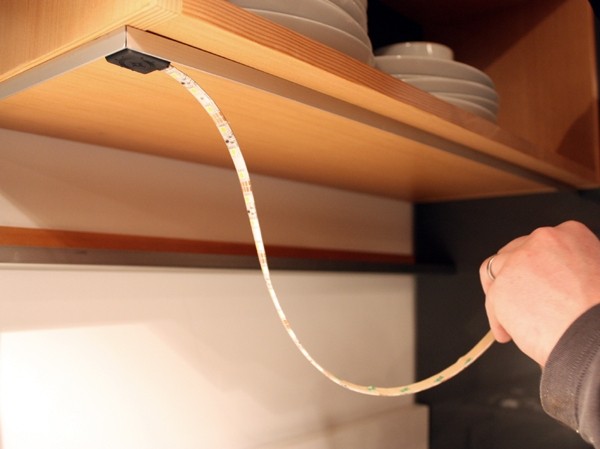

Светодиодная подсветка для кухни под шкафы закрепляется при помощи самоклеящегося слоя, находящегося с оборотной стороны. Если клей высох, то ее можно закрепить обоесторонним скотчем.

Принципиально! Дабы лента не отклеивалась, перед приклеиванием основание лучше обезжирить спиртом либо ацетоном. Это сделает лучше надежность крепления.

Провод, которым подключается самоклеющаяся лента, закрепляется гвоздевыми скобами.

Светодиодную полосу можно также расположить в особом профиле и закрыть рассеивателем.

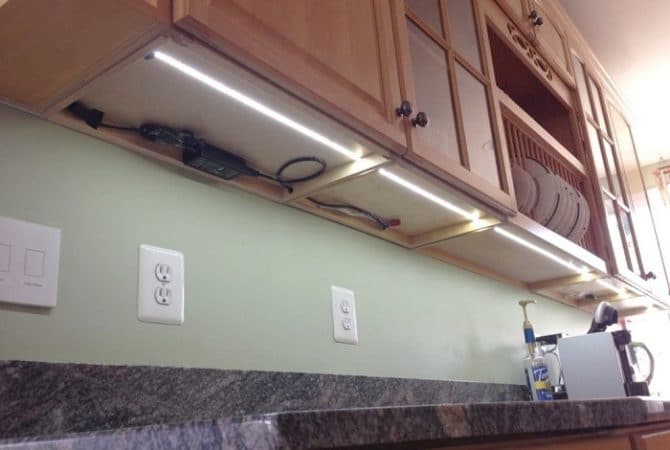

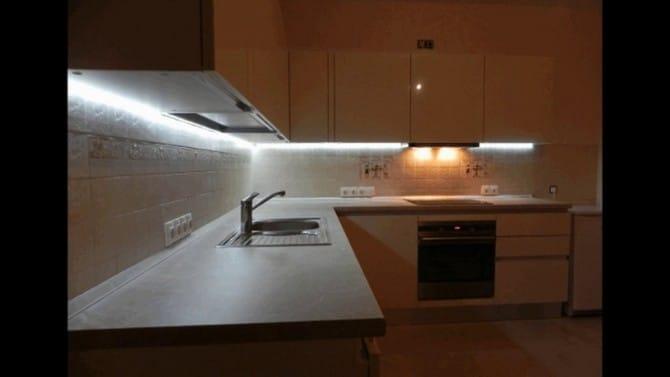

Установленная LED лента под кухонными шкафами к содержанию ↑

Пошаговый процесс подключения

Как и установка, вариант подключения находится в зависимости от вида применяемых осветительных приборов. Блок питания лучше установить вблизи со светильниками. Если они находятся далековато друг от друга, то заместо 1-го блока можно подсоединить несколько наименьшей мощности. Это необходимо, дабы избежать падения напряжения в проводах и понизить яркость осветительного прибора. Очередной нужный технический совет для людей, которые обожают все делать своими руками. Длинноватую и сильную светодиодную ленту мудрее подключать не на конце, а посредине. Это уменьшит падение напряжения на печатных проводниках, а это более равномерная яркость свечения по длине.

Подключение светодиодных модулей

Продаются диодные модули соединенными последовательно отрезками проводов. Если их длины не хватает, то нужно добавить провода.

Как верно это выполнить своими руками рассказывается пошагово далее:

1. найти необходимое расстояние между модулями;
2. отрезать кусочек двужильного кабеля либо два отрезка одножильного недостающей длины плюс 30 мм;
3. разрезать провод между модулями;
4. зачистить его концы на 15 мм;
5. одеть на провода куски термоусадочной трубки длиной 25 мм;
6. соединить их с учетом полярности;
7. надеть на скрутки отрезки термоусадочной трубки;
8. прогреть их феном.

Подключение проводов, по которым подается питание, также сенсорных датчиков, делается аналогично.

Светодиодная подсветка для кухни — верная установка под шкафы

В некоторых случаях кухня может делать не только лишь свои главные функции в качестве места изготовления еды и столовой, но и перевоплотиться в маленькое комфортное зона отдыха, если включить музыку и разноцветное освещение. Одним из способов организации освещения является подсветка зоны готовки в области кухонного фартука, для этих целей более подходящий вариант — светодиодная подсветка для кухни под шкафы.

После подготовительного исследования видов LED и хороших методов их установки в помещении подсветка на кухне под шкафами светодиодами может быть реализована своими руками.

Что такое LED

LED подсветка поможет с дополнительным освещением

Решая, как выполнить подсветку для кухни, многие выбирают LED (light emitting diode) — диодные полупроводники, светящиеся при прохождении тока через них. Конструктивно диодные кристаллы расположены на чипе с линзой и контактными площадками.

Белоснежный цвет в LED

Разработаны 3 технологии получения белоснежного света в LED устройствах.

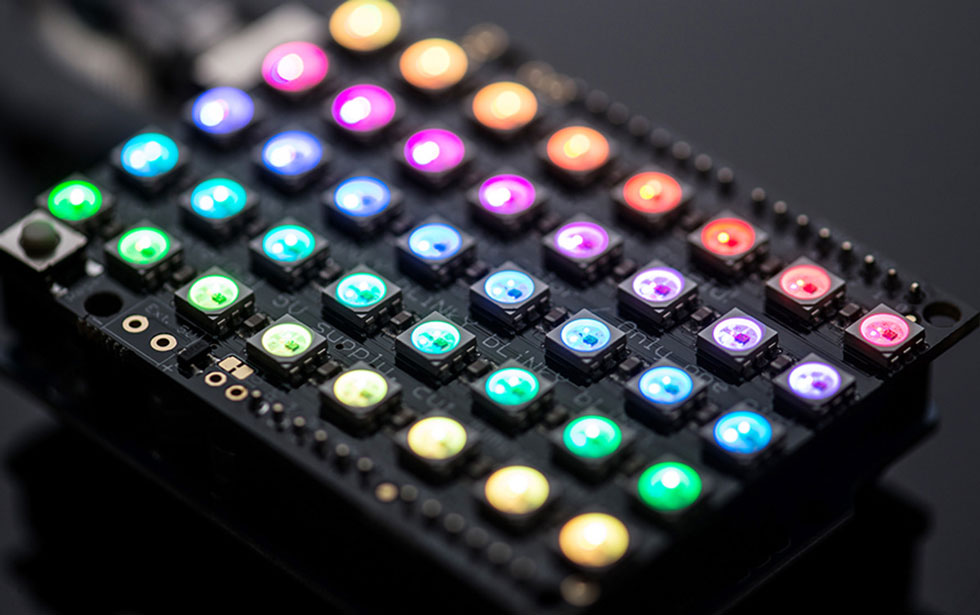

1 вариант — общеизвестная методика RGB: на одном чипе располагаются диоды с излучением красного, голубого и зеленоватого диапазона, в линзе цвета смешиваются и на выходе получают белоснежное свечение.

Нередко такие подсветки идут с пультом управления, где вы сможете поменять цвет и интенсивность свечения

2 метод состоит в использовании особых разработок чипов с уф-излучением. На оптическую систему наносится три люминофорных покрытия, излучающие свет голубого, зеленоватого и красного диапазона, при их смешивании выходит белоснежный свет (механизм работы припоминает люминесцентные осветительные приборы).

Белоснежный цвет подсветит некоторые элементы кухни, поможет при кропотливой уборке

3 способ — нанесение на чипы с голубым диапазоном красного и зеленоватого люминофора, что дает при излучении белоснежный свет.

Имеет фактически такую же яркость как и ультрафиолетовый цвет

Более обширное использование отыскала разработка RGB, позволяющая получать вместе с белоснежным другие цвета свечения — для этого нужна подать напряжение питания на кристалл подходящего цвета и отключить два других. Процессом можно управлять автоматом, задавая различные режимы работы чипов со сменой цветов.

К недочетам подсветки на RGB можно отнести неравномерность освещения в центре и по бокам кристалла и различная степень старения кристаллов, меняющая цвет их светового излучения — в итоге суммарный белоснежный цвет с течением времени будет уходить от начального основного цвета.

LED с люминофором намного дешевле RGB и позволяют получить белоснежное свечение с неплохими чертами, к недочетам можно отнести уменьшенную светоотдачу из-за дополнительных утрат энергии в люминофоре и его старение резвее, чем полупроводникового излучателя.

Отличительные особенности

• Основной недочет этого устройства — высочайшая цена 1-го люмена света (в100 раз выше, чем у галогенной лампы).
• В отличие от других осветительных устройств, преобразование электроэнергии в световое излучение в полупроводниковых устройствах происходит конкретно, что уменьшает утраты и наращивает КПД устройства.
• Полупроводниковые элементы не достаточно греются — это расширяет и спектры их применения.
• Световое излучение подсветки на LED происходит в узеньком спектре с отсутствием УФ и УК излучения — эти свойства ценятся многими дизайнерами.
• Электронные составляющие чипов высокопрочны и надежны, срок их службы составляет 100000 часов (более, чем у накальных ламп в 100 раз и в 5 -10 галогенной).

Считается что LED — очень долговременные элементы, но этот параметр впрямую находится в зависимости от критерий эксплуатации — при большенном токе они посильнее греются и старение в виде уменьшения яркости свечения наступает резвее. В итоге более массивные чипы имеют срок службы от 20000 до 50000 часов и нуждаются в подмене после уменьшения интенсивности излучения более чем на 30%.

• LED – устройства, работающие при низком напряжении питания, в чипах индикации оно составляет 2 – 4 В. при токе около 50 мА. Для подсветки используются более массивные элементы с током 100 — 1000 мА., присоединенные к блоку питания 12 либо 24 В. применяется соединение частей последовательно.

Эффективность осветительных приборов определяется светоотдачей: приобретенной величиной потока света при 1 Вт. потраченной электроэнергии. В маркетинге принципиальным параметром осветительных устройств является цена 1-го люмена.

• При работе LED просит размеренного тока, его колебания могут привести к перегреву и уменьшению срока службы. Для этого источники питания обустроены конвертами — устройствами для стабилизации питающего напряжения.
• Яркость LED регулируется, но не естественным методом снижения питающего напряжения. Делается это способом модуляции (ШИМ) методом подачи на диодную матрицу модулированного тока с фиксированной частотой в спектре 100 либо 1000 Герц., свечение чипов регулируется шириной импульсов.

Стандартный управляющий блок питания RGB полосы содержит модуль ШИМ, стабилизирующий конвертер и контроллер управления светом.

Характеристики LED ленты

Определяя, как избрать светодиодную ленту, следует учесть следующие характеристики.

Тип устройства. Более принципиальный показатель, указывающий на размер рабочей поверхности излучающего элемента. Существует огромное количество видов LED: 3028, 3014, 2835, 3528, SMD 5050, RGB 5050. Цифровое обозначение соответствует размерам матрицы с кристаллами, например 3028 — диодная матрица размером 3 на 2,8 мм. с одним полупроводниковым элементом, 5050 — размер модуля 5 на 5 мм. с 3-мя светодиодами.

Чем больше матрица, тем ярче свет она испускает

Цвет свечения. Светодиодную ленту для подсветки выпускают разных цветов и с их переключением, также с белоснежным светом. При использовании чипов с белоснежным цветом следует учесть, что после определенного срока службы ее свет может иметь синеватый колер, а яркость уменьшится.

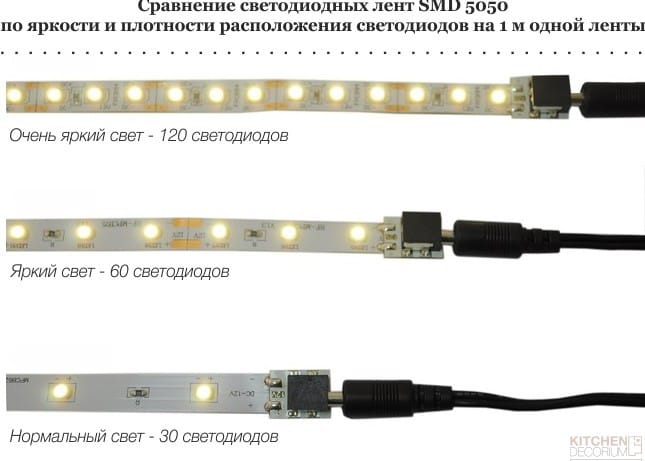

Количество светодиодов на 1 м.п. От количества чипов зависит яркость свечения и общая потребляемая мощность, среднее значение количества диодов на один метр ленты — 60 штук.

Световой поток и угол свечения. Интенсивность светового потока указывается в люменах, угол в градусах — его стандартное значение 120 -160 градусов.

Большой угол свечения осветит не только лишь рабочую область, а и кухню полностью.

Потребляемая мощность. Параметр связан с чертами отдельных чипов светодиодов и указывается на 1 метр погонный либо всю длину ленты. Например, мощность SMD 3528 составляет при количестве светодиодов на 1 м. п. — 4,8 Вт., SMD 5050 при 60 элементах — 15 Вт. При увеличении количества частей в 2 раза потребляемая мощность возрастает пропорционально (SMD 3528 со 120 элементами потребляет мощность 9,6 Вт.).

Электропотребление. Нередко в свойствах приводится значение наибольшего потребляемого тока и спектр рабочих напряжений.

Размеры. Светодиодные ленты для подсветки имеют стандартную длину 5 м., она может укорачиваться либо наращиваться с определенным шагом. Любая светодиодная полоса имеет специальную маркировку в месте обрезания.

Компактность — главное преимущество схожих лент, их можно поставить даже в самые маленькие места

Напряжение питания. Стандартное напряжение питания чипов – 12 В., более массивные устройства могут подключаться к источнику питания с напряжением 24 В.

Цвет базы. Предвидено несколько цветов полосы, на которую клеятся чипы, главные: белоснежный, желтоватый, карий, черный.

Спектр рабочих температур. Для LED он достаточно широкий, спектр составляет более 100 С.

Класс защиты. По интернациональному эталону класс защиты устройств имеет буквенную маркировку IP, цифровые обозначения указывают на защищенность устройства от жестких частиц и воды. Чем выше эти числа в обозначении устройств, тем наилучшую защиту они имеют.

Светодиодные чипы могут иметь следующую маркировку:

• SMD-технология (от surface mounted device) — установка чипа на поверхность изделия.
• RGB – чип, использующий три кристалла различных цветов, такая лента светодиодная имеет четыре вывода — один общий и по одному на каждый диодик, в конечном итоге выходит 4.Пореже применяются 6 выводов в случае подключения каждого диодика раздельно к двум выводам.
• PLT — светодиоды средней (0,5 — 3 Вт.) и большой мощности (более 3 Вт.)

Светодиодная лента для кухни

LED лента может подсветить не только лишь верхнюю, но и нижнюю поверхность

Установка светодиодной ленты на кухне должна учесть ее особенности.

Тип ленты. Наибольшее использование в организации подсветки кухонного помещения получили SMD 3528 и SMD 5050. 1-ый вариант имеет один кристалл и соответственно меньше цена и яркость, SMD 5050 с 3-мя кристаллами и шестью выводами позволяет получить кроме белоснежного различные цвета подсветки, потому его внедрение не только лишь практичнее из-за большей яркости, но увлекательнее исходя из убеждений дизайна.

Класс защиты. Лучше применять светодиодную ленту для монтажа с высочайшим классом защиты IP 67, 68.

Блок питания. Мощность блока питания рассчитывают исходя из паспортного значения 1 метра, умноженного на длину полосы с 20% припасом по мощности.

Установка светодиодной ленты

Решая, как установить светодиодную ленту на кухне, следует учесть следующее. В ленте предусмотрена возможность приклеивания к хоть какой поверхности, но для подсветки кухни данный вариант смотрится не очень эстетично в силу конструкции с поверхностным монтажом чипов.

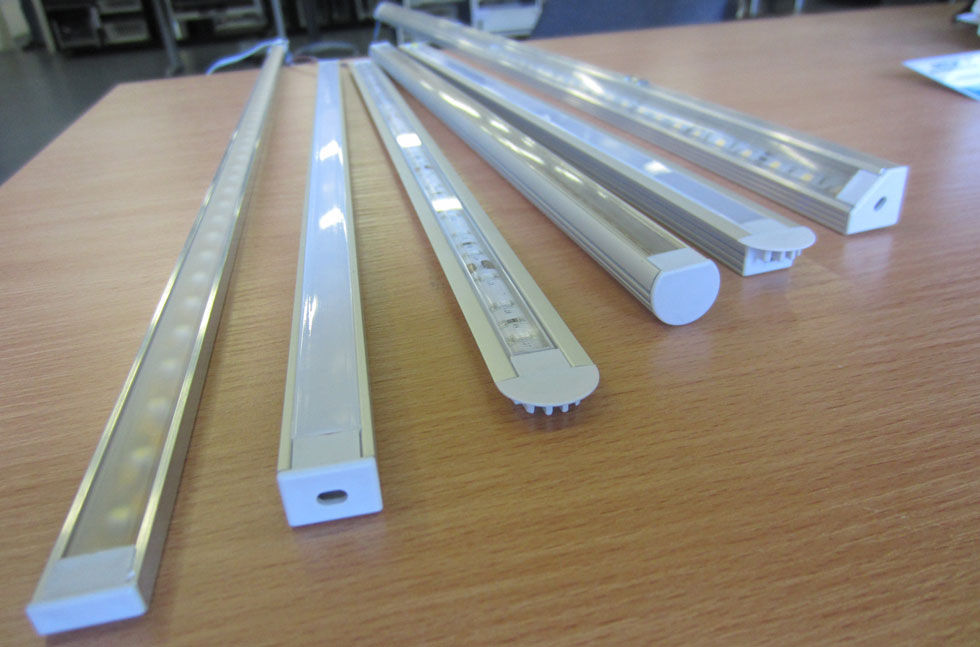

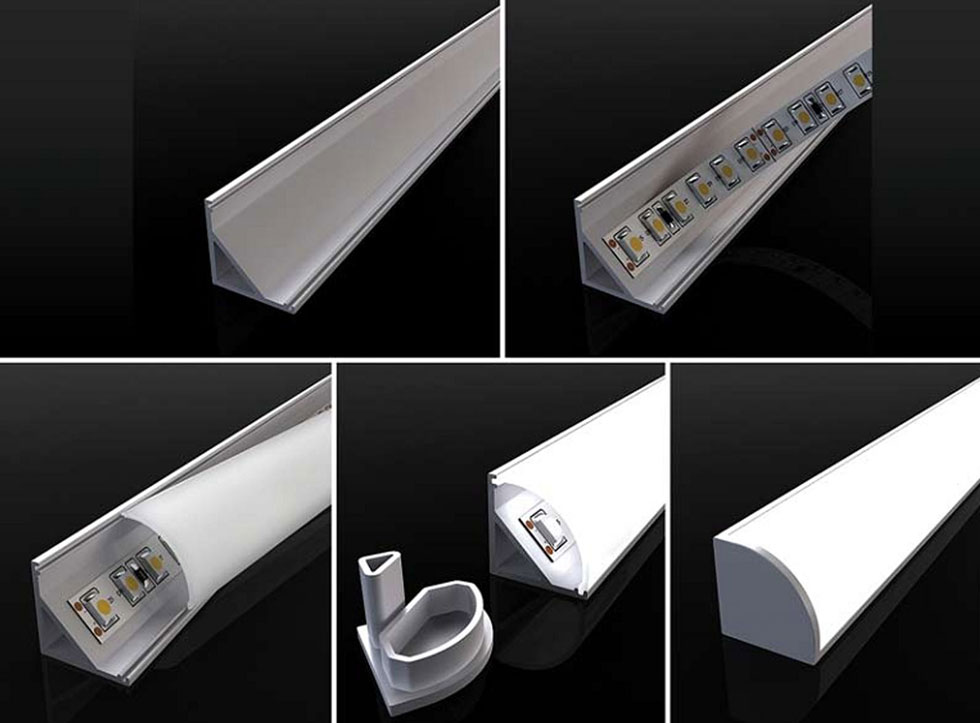

Выпускается особый дюралевый профиль для монтажа светодиодных лент нескольких видов: широкий, узенький, угловой, он имеет защитную матовую крышку и боковые заглушки, стандартная длина – 2 м.

На дюралевый профиль можно установить стекло, дабы пыль и мусор не попадали в LED ленту

Подсветка кухонного гарнитура светодиодной лентой состоит следующих операций:

1. Устанавливаем блок питания и управляющий модуль. Коробка блока питания при внешней установке будет смотреться не очень эстетично, потому разумно установить ее в дно навесного шкафчика, высверлив там отверстие для подключения ленты и подачи напряжения 220 В.

2. Подготавливаем место. Понятно, что светодиодную ленту для монтажа к низу навесных кухонных шкафчиков применяют в случае их плотного примыкания, для кухонного модульного гарнитура таковой вариант не очень подходит.

Крепим к нижней поверхности шкафчиков дюралевый короб, в каком будет расположена лента светодиодная. Если лента не будет устанавливаться в короб, то поверхность навесных шифанеров в месте установки обезжириваем.

3. Отрезаем светодиодную ленту для приклеивания нужной длины, делая это в обозначенных местах, приклеиваем либо устанавливаем в дюралевый короб. Присоединяем к источнику питания пайкой либо с помощью коннекторов.Выключатель для освещения может быть сенсорным либо на пульте управления.

Заключение

Светодиодная лента на кухню под шкафы часто устанавливается для устройства подсветки зоны обработки и готовки еды. Подсветка на кухне под шкафами светодиодами обычно располагается в отдельном дюралевом коробе, а блок питания с управляющим модулем устанавливается снутри либо сверху навесного кухонного шкафчика.

Видео: обзор светодиодного осветительного прибора для кухни
