Установка счетчиков электроэнергии в квартире

Пошагово разглядим процесс монтажа и подключения домашнего однофазового счетчика электроэнергии. Рассмотрен, возможно, самый малобюджетный вариант. Для примера монтажа приведу фото замены счетчика с реального объекта. На первой фото показан счетчик СО505 без клеммной крышки, который мы будем устанавливать.

Электросчетчик СО 505
Электросчетчик СО 505

Как установить (поменять) однофазовый квартирный счетчик на лестничной площадке написано на СамЭлектрик в статье Установка квартирного счетчика . Как проложить провод до счетчика и какие должны быть меры безопасности при всем этом, я написал в статье Замена вводного силового кабеля от гусака до счетчика .

Сходу нужно сказать, что перед установкой счетчика нужно обратиться в надлежащие органы (местные электросети) за получением разрешения на смену счетчика. Также следует направить повышенное внимание на сохранность пломб на клеммах счетчика и на самом счетчике.

Ссылки на статьи про подмену счетчика будут в конце.

Итак, в квартире стоял до боли знакомый старенькый счетчик с 2-мя пробками (автоматическими выключателями старенького эталона). Владелец обратился с просьбой поглядеть, почему так нередко выбивают пробки, и представил, что может быть нужно поменять их на больший ток – с 16 А на 25 либо даже 32 Ампер. Осмотр показал, что электросчетчик старенькый – 60-х годов, и грядущего у него нет.

Потому условились о подмене счетчика, а заодно и автоматов , а заодно и всего электрощитка.

Вот что мы имели начально:

В старенькых домах Таганрога это обыденное явление.

Начинаем подмену электросчетчика

Перед тем, как начать демонтаж и установка, нужно узнать три принципиальных вещи.

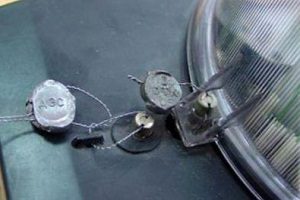

Можно ли расслабленно снимать пломбу со старенького электросчетчика. Другими словами, владелец условился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
Где будем брать питание для перфоратора/дрели, если придется сверлить стенку?
Освещение рабочего места. Я для этой цели использую налобный “шахтерский” фонарь на светодиодах.

Подготовились, всё узнали, идём дальше. Выключаем вводной автомат (рубильник) до счетчика, тем обесточиваем счетчик и обеспечиваем для себя комфортабельную и неопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

Старенькый электросчетчик СО-5 – открытые клеммы, снятые пробки
Старенькый электросчетчик СО-5 – открытые клеммы, снятые пробки

Здесь не помешает включить вводной автомат и на всякий случай проверить корректность схемы подключения при помощи отвертки-индикатора (указателя фазы, лучше двухполюсного). Не много ли, что было ранее, какие чудеса творились здесь раньше :), и нужно быть стопроцентно уверенным в собственной работе.

Напомню, четыре силовых контакта у электросчетчика всегда размещаются в таком порядке:

Входная фаза, идёт снаружи
Выходная фаза, уходит на питание нашего потребителя
Входной ноль
Выходной ноль

Делайте верно, не будьте, как ТДМ:

TDM Electric: кому не всё равно?
СамЭлектрик.ру 26 июня 2021

Схема подключения электрического счетчика обычно указана на его крышке, потому подключить его сумеет своими руками хоть какой человек, тривиально разбирающийся в электрике.

А раз Вы читаете эту статью, означает разбираетесь! И помните, главное – безопасность!

Очень принципиально, дабы 1-й и 2-й контакты не были спутаны, по другому неминуемы претензии со стороны проверяющих органов, а владельца могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка необходимо монтировать как следует.

Демонтаж старенького счетчика

Аккуратненько откручиваем клеммы и сам счетчик. При всем этом нужно в особенности заботливо обходиться с подходящими к счетчику проводами, если не планируется их поменять. Эти провода нам ещё предстоит прикручивать к новенькому счетчику.

Лицезреем гетинаксовую пластинку, приверченную к стенке:

Демонтаж старенького электросчетчика СО-5. Насверлены отверстия – неуж-то для вентиляции?
Демонтаж старенького электросчетчика СО-5. Насверлены отверстия – неуж-то для вентиляции?

Откручиваем пластинку, аккуратненько вытаскивая провода. Провода перед этим лучше пометить маркером, дабы позже в особенности не думать, что откуда и куда. Я обычно фазу клинку черным цветом.

Провода к электросчетчику
Провода к электросчетчику

Провода коротковаты, а дополнительные контакты нам ни к чему. Потому нужно будет попытаться установка счетчика выполнить выше на несколько см. Старенькый счетчик (и пломбу!) ни при каких обстоятельствах не выбрасываем, он будет нужен владельцу квартиры при переоформлении документов.

Установка электрощитка

Для монтажа счетчика СО 505 используем Щиток Квартирный пластмассовый типа ЩК (припоминаю, это самый малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стенке:

Электрощиток для счетчика
Электрощиток для счетчика

Шурупами указаны три пластмассовые вставки, входящие в набор щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в собственных пазах.

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:

Внешний облик электросчетчика СО505 сзади
Внешний облик электросчетчика СО505 сзади

Сейчас нужно накрепко закрепить заднюю панель электрощитка на стенке:

Установка электрощита для счетчика
Установка электрощита для счетчика

Очень принципиально, дабы задняя панель была закреплена без перегибов, дабы позже без заморочек одеть на неё верхнюю крышку и дабы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 либо 8, шурупы.

Принципиально! Счетчик нужно установить на высоте менее 180 см (на уровне глаз). Это очень принципиальное требование от пломбировщиков и проверяющих. Ну и вообщем, еще легче снимать каждый месяц показания без помощи табуретки.

Кстати, это правило прописано в ГОСТ на домашние электрощитки.

Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратненько делаю нужные отверстия под дюбеля. Этот метод также рассмотрен в статье про прокладку кабеля до счетчика, фото оттуда:

Нужен 2п автомат
Нужен 2п автомат

Установка и подключение электросчетчика

Устанавливаем счетчик, монтируя его на шурупы к пластмассовым вставкам.

Клятвенно обещаем для себя, что впредь такие щитки применять не будем, а счетчики будем ставить лишь на дин-рейку.

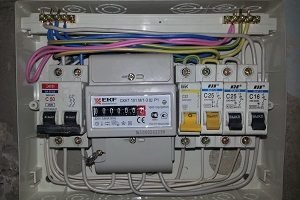

В процессе монтажа электросчетчика. Понизу – дин-рейка для автоматов. Страшно неловко!
В процессе монтажа электросчетчика. Понизу – дин-рейка для автоматов. Страшно неловко!

Принципиальный момент. Клеммы электросчетчика имеют по два винта. Перед монтажом каждого провода его нужно зачистить на всю длину, а потом зажать провод на далекий винт. Убедиться, что провод механически крепко закреплен в клемме. Только после чего затягиваем ближний винт.

После того, как клеммы будут опломбированы, исправлять огрехи монтажа подходящих проводов будет очень проблематично. И кто будет платить за повторное пломбирование?

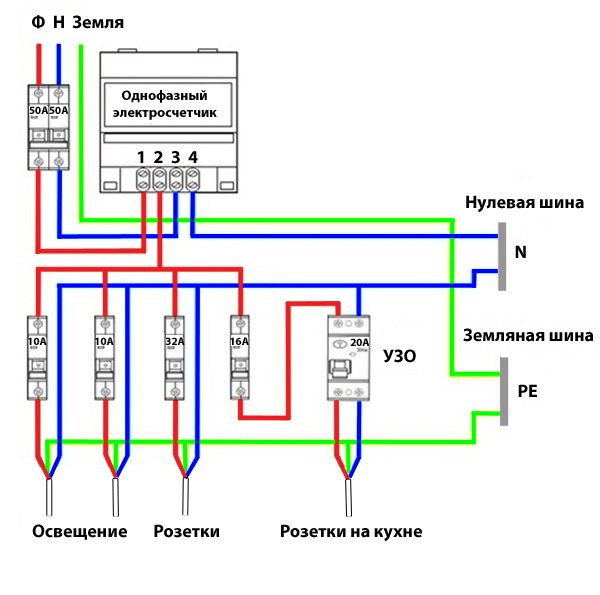

Схема подключения счетчика в принципе обычная, главное – делать всё верно и накрепко.

Схема подключения электрического счетчика СО 505
Схема подключения электрического счетчика СО 505

На схеме показан один защитный автомат, но их может быть несколько, каждый – на свою группу и свой ток. По выбору автоматов зависимо от тока и мощности нагрузки – сказано в других статьях на канале.

В конце статьи приведена аннотация к счетчику, в какой тоже есть схема подключения. Эта схема типовая, так можно подключать полностью хоть какой однофазовый счетчик прямого включения.

Итак, провода подключили согласно схеме подключения. Принципиально, дабы провода не были натянуты, а свободно подходили к счетчику и автоматам. Для этого нужно заблаговременно обмыслить, какой длины провода будут необходимы. Площадь сечения проводов для подключения счетчика снутри щитка в данном варианте – более 2,5 мм2

В качестве автоматических выключателей использован один двухполюсный на 25А. Что для однокомнатной квартиры с суммарной мощностью электроприборов 5 кВт и старенькой проводкой полностью довольно.

Для безопасности, беря во внимание, что проводка древняя, лучше поставить автоматы на 20А, а ещё лучше – на 16А. В случае переделки проводки либо подключения массивных нагрузок необходимо не наращивать номинал автомата, а прокладывать новые полосы.

Лучше было бы поставить автоматы с чертой "В" , разбив квартиру хотя бы на две группы, а нейтраль не разрывать. Но бюджет.

Перед тем, как одеть верхнюю крышку, нужно попросить владельца включить все массивные электроприборы, какие есть в доме. А заодно согреть чайку на электрочайнике ;).

Если после одной – 2-ух минут такового экстремального применения электросети не появилось подозрительных запахов, звуков, и, не дай боже, искрения – то можно считать, что работа выполнена. И счетчик должен вертеться с соответственной скоростью. И в правильную сторону)))

Установка счетчиков электроэнергии в квартире: можно ли установить и требования к размещению, как сберегать на оплате

Прежде всего потребитель электроэнергии должен знать, что все, что касается эксплуатации электросчетчиков, регламентировано Правилами Устройства Электроустановок (ПУЭ).

Установка счетчиков электроэнергии в квартире не запрещена, но имеет свои особенности.

Наличие гос поверки

Создавать установку электросчетчиков в жилых помещениях можно при наличии гос поверки, срок которой еще не прошел.

Для различных видов счетчика существует различный период поверки:

для трехфазного счетчика – 1 год;
для однофазового счетчика – 2 года.

Еще при покупке нужно инспектировать сроки давности, так как не имеет значения, был счетчик в эксплуатации либо нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские числа докладывают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

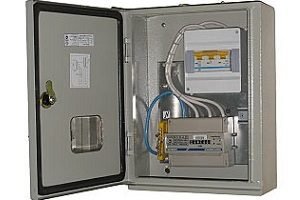

Требования к щиту

В главных нормах нет точных требований к конструктивным особенностям электрощитов.

Но определенные условия все-же имеются:

должен быть открытый доступ к клеммам электрического счетчика и к трансформатору тока;
нужно, дабы обеспечивалась возможность комфортабельной замены оборудования;
дабы не было препятствий для установки счетчика под углом до 1-го градуса;
очень принципиально обеспечить проведение всех монтажных и ремонтных работ с наружной стороны оборудования.

Для прикрепления электрических счетчиков разрешается использовать щитки из дерева, пластмассы и металла.

Может быть, Вас заинтригует статья о правилах поверки электросчетчиков.

Статью о том, какие счетчики электроэнергии лучше для квартиры, читайте тут.

Правила монтажа

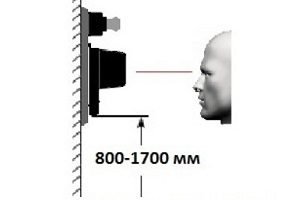

Счетчики инсталлируются по верно регламентированным правилам. Высота над полом должна составлять от 0,8 до 1,7 метра.

Комфортно расположить его перед очами для комфортабельного снятия показаний и эксплуатации. Дабы не появлялось огромных погрешностей, устройство очень не должен быть в наклоне более чем на один градус.

Такие нормы больше важны для электромеханического (индукционного) электросчетчика, на работу электронного устройства угол наклона не оказывает влияние, но в правилах таких уточнений нет, потому требования предъявляются ко всем видам счетчиков однообразные.

Читайте по теме: Антенна для телека комнатная своими руками

Меры безопасности

Дабы обеспечивалась неопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать особые предохранительные устройства, которые делают вероятным отключение устройства от сети.

С основными положениями закона о подмене счётчиков электроэнергии можно ознакомиться тут: https://teplo.guru/elektrichestvo/schetchiki/zamena-zakon.html

Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть менее 10 метров.

Существует практика не особенного одобрения представителями энергетических служб установки таких предохранителей. Потому, дабы не было подозрений в воровстве электроэнергии, будет целесообразным опломбировать их, как и электрический счетчик.

Установка в домах

В квартирах не принято устанавливать электрические счетчики без помощи других. Для этих целей вызывают работников энергетических компаний.

В высотных домах более давнешней постройки электрические счетчики располагаются на общих площадках.

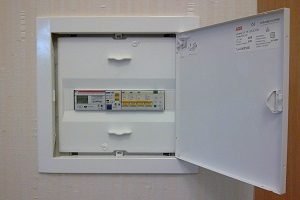

На сегодня существует практика переноса счетчиков из общих коридоров в квартиры.

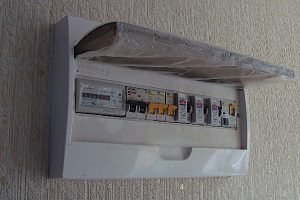

В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке вблизи со счетчиком размещаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.

От головного автомата электроэнергия перебегает на счетчик, а потом по разводке распределяется по автоматам. Непременно нужно произвести заземление для предотвращения маленьких замыканий.

Может быть, Для вас будет также увлекательна статья об установке счетчиков электроэнергии.

Статью об особенностях замены либо переноса электросчетчика в квартире читайте тут.

Особенности размещения в личных домах

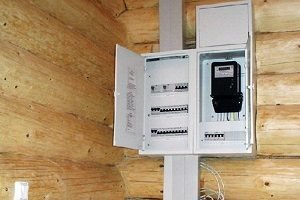

Установку электрического счетчика в личном доме лучше производить в отапливаемом помещении.

Идеальнее всего для этих целей подходят:

отапливаемая лоджия;
коридор;
теплый сенник.

Принципиальным моментом является недопустимость попадания воды на электросчетчик в виде осадков либо испарений. К электрическому щитку непременно устанавливается предохранительное заземление, которое предупредит поломку электрической техники. Главные характеристики монтажа остаются теми же, как обозначено в главных правилах.

Установка на дачах

Существует практика установки электрических счетчиков в дачных кооперативах снаружи строений для удобства снятия показаний представителями дачного общества.

Но при неблагоприятных погодных критериях и низких температурах показания можно считать неправильными.

Потому рекомендуется перенести электрические счетчики в теплые помещения. Нет нормативного документа, обязывающего располагать приборы учета на фасаде дома, потому можно переносить счетчик в отапливаемые помещения.

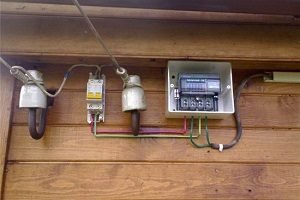

Более удачным методом установки считается установка счётчика на столбе. Подробности проведения процедуры указаны тут: https://teplo.guru/elektrichestvo/schetchiki/na-stolbe.html

Смотрите увлекательное видео, в каком популярно разъясняется, как можно сберегать электроэнергию в квартире со счетчиком:

Замена счетчика в Мосэнергосбыт

Компания АО «Мосэнергосбыт» предоставляет широкий выбор услуг связанных с электричеством в Москве и Столичной области. В комплекс осуществляемых функций АО «Мосэнергосбыт» включены: деятельность по разработке документации и электромонтажная работа в личных квартирах и жилых помещениях, также в коммерческой недвижимости.

Когда нужна замена счетчика электроэнергии

У любого устройства учета существует определенный срок службы. По окончанию этого срока службы, счетчик нужно поменять на новый во избежание неправильной работы. Замена нужна в этом случае, если:

Пришло время намеченной плановой замены счетчика электроэнергии. Устройство учета изменяется даже тогда, когда у него не вышел срок эксплуатации.
По истечению заложенного производителем срока эксплуатации устройства учета. На законодательном уровне прописано, что таковой устройство сходу является неисправным.
Истек срок поверки электрического счетчика либо он не прошел во время проверку регламентируемую законом.
Устройство учета с недостатком либо имеет техно неисправность.

Согласно действующему законодательству, устройство учета считается вышедшим из строя в случаях:

а) нет отображения устройствами учета результатов измерений;
б) нарушения контрольных пломб и (либо) символов поверки;
в) механического повреждения устройства учета;
г) превышения допустимой погрешности показаний устройства учета.

Цена установки счетчика

Практически не так давно было так, что замена электрического счетчика осуществлялась за счет собственника недвижимости. И только, если жилое помещение являлось имуществом страны, все издержки осуществлялись за счет городских учреждений.

В связи с переменами в Постановлении Правительства №354 с 1 июля 2020 года обязанность по подмене неисправных устройств учета электроэнергии либо счетчиков электроэнергии с истекшим межповерочным интервалом, в жилых помещениях многоквартирных жилых домов возложена на гарантирующего поставщика электроэнергии. В Москве и Столичной области гарантирующим поставщиком электроэнергии является АО «Мосэнергосбыт». В личных домах эта обязанность возложена на сетевые организации ПАО «Россети Столичный регион». Замена устройств учета будет осуществляться в течение 6 месяцев с даты заявления потребителя о неисправности счетчика либо с даты истечения межповерочного интервала. Работы для потребителей выполняются безвозмездно, платными могут быть только дополнительные услуги.

За потребителем остается ровная обязанность хлопотать за сохранностью электросчетчика, если он установлен в помещении либо на сопутствующей местности. Также обитатели Москвы и Столичной области должны предоставлять доступ для замены устройства учета, ввода их в эксплуатацию, проверки состояния либо подключения к умственной системе учета электроэнергии.

неисправность устройства учета;
повреждение изоляции проводки, не считая работ аварийной бригады, при составлении акта о срыве пломбы;
перемещение устройства учета на новое место, если был осуществлен срыв пломбы самовольно.

В других обстоятельствах замена/установка электросчетчика делается на валютной базе средствами обладателя. Замененный счетчик нужно опломбировать, это могут выполнить только работники энергоснабжающей организации (Правила технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго Рф от 13.01.2003 № 6).

Куда обратиться для замены счетчика

Если установленный в отношении юзера устройства учёта вышел из строя либо у счетчика истёк срок межповерочного интервала, то нужно бросить подобающую заявку:

Собственники многоквартирных домов, имеющим прямые договорные дела с гарантирующим поставщиком АО «Мосэнергосбыт», нужно обращаться конкретно в компанию. Юзеры могут оформить заявку по телефону АО «Мосэнергосбыт» +7 (499) 550-9-550 (раз в день с 8:30 до 20:30);
Обитатели многоквартирных домов, не имеющие прямые договорные дела с АО «Мосэнергосбыт», нужно обращаться в компанию или впрямую, или через организации осуществляющее управление многоквартирным домом;
жителям личного сектора в сетевую компанию, к сетям которой присоединено домовладение. Или по телефону сетевой компании ПАО «Россети Столичный регион» 8-800-700-40-70;
Обратиться можно конкретно в АО «Мосэнергосбыт» по специально выделенному телефону +7 (499) 550-33-77. Электромонтаж в Москве и Подмосковье осуществляется за ранее позвонив по номеру +7 (499) 229-82-54 (раз в день, с 8.30 до 20.30);
Конкретно сам счетчик и услугу вы сможете оформить в интернет-магазине АО «Мосэнергосбыт» либо по телефону +7 (495) 388-87-77;
Посетить один из близкорасположенных кабинетов компании и там, в кабинете АО «Мосэнергосбыт» написать заявление на смену счетчика. Может быть бросить заявку через мобильное приложение «Мой Мосэнергосбыт» или навести письмо на почту.

Дабы оформить заявку на смену электросчетчика, не непременно лично идти в ресурсоснабжающую компанию. Для дизайна заявки на смену устройства учета Вы сможете навести запрос в письменном виде, на электронную почту АО «Мосэнергосбыт» info@mosenergosbyt.ru

При воззвании укажите следующую информацию:

Ваши ФИО и номер лицевого счета/подробный адресок;
Ваш контактный номер телефона;
подъезд, этаж, код домофона;
причину необходимости замены устройства учета;
сообщите показания устройства учета на дату воззвания;
свободен ли доступ к устройству учета (открытый доступ/закрыт на замок/щит заварен).

Также можно заполнить заявку онлайн в личном кабинете юзера АО «Мосэнергосбыт». Выполнить это можно следующим образом:

войти в свой акк на страничке организации (ввести логин и пароль);
в меню избрать раздел «услуги»;
проверти верно ли указан «поставщик» и «лицевой счет»
выберете в «вид услуги» нужную для вас;
нажмите кнопку «заказать» и в открывшейся форма, после проверки, нажмите кнопку «подтвердить».

После того, как мастер из АО «Мосэнергосбыт» установит устройство учета, он должен поставить пломбу на новый счетчик и выдать для вас акт проведенных работ.

Гарантирующий поставщик либо Сетевая организация, на которых возложена обязанность по подмене устройств учета, заблаговременно уведомляют потребителя и управляющую компанию о дате и времени допуска устройства учета в эксплуатацию (замены/установки счетчика).

Вышеупомянутые заявки можно бросить как на веб-сайте, так и позвонив на жаркую линию организации +7 (499) 550-9-550.

Нередко задаваемые вопросы

Когда поменяют неисправный электросчётчик?
В согласовании постановлениями Правительства и с Федеральным законом о подмене устройств учета электроэнергии, поставщиками электроэнергии и энергосбытовыми компаниями, установлен 6 месячный срок на смену счетчиков, вышедших из строя либо с закончившимся межповерочным сроком. Расчёт 6 месячного периода замены счетчика ведется с даты воззвания потребителя. Выезд спеца и дата установки обговаривается с потребителем заблаговременно.

Как будут осуществляться начисления с даты поломки (выхода за МПИ) до даты замены электросчётчика?
Сумму оплаты за электричество в период неисправности либо замены устройства учета, происходит из расчета среднемесячного расхода электроэнергии в прошлые периоды, либо на основании нормативов употребления соответственной группы потребителя, к которой относиться абонент.

Могут ли потребители сами поменять устройство учёта?
Граждане имеют право выполнить подмену счетчика электроэнергии, только тогда, когда устройство учета считается исправным и не существует основания для его смены со стороны компании АО «Мосэнергосбыт» либо сетевой организации (истечение поверочного интервала, выход из строя и т.д.). Выполнить подмену можно, заказав подобающую платную услугу в АО «Мосэнергосбыт» (или сетевой организации, если клиент проживает в доме (домовладении). Исходя из положений действующего законодательства, вербование других организаций для установки электросчётчиков не допускается. После получения заявки клиента АО «Мосэнергосбыт» известит о порядке и сроках установки электросчётчика. Самостоятельный демонтаж электросчётчика, пломб, установленных на нём, и другого оборудования не допустим.

Замена и распломбировка исправного устройства учета.
Распломбировка ПУ делается только строго при посещении клиентского кабинета. Услуга бесплатная.
Абонент может обратиться в хоть какой кабинет, не непременно по территориальной принадлежности. Нужно написать заявление в отделении Мосэнергосбыт более чем за 2 рабочих денька до планируемого проведения работ и указать в заявлении:
— последние показания электросчетчика;
— даты и времени проводимых работ;
При для себя иметь правоустанавливающие документы.
При воззвании в отделение, если будет известна четкая дата проведения работ, Вы сможете сходу оформить заявку на повторную пломбировку устройства учета.

В отсутствие подготовительного извещения Мосэнергосбыт о планируемом демонтаже устройства учёта, в согласовании с имеющимся законодательством, Для вас может быть выставлен акт о безучётном потреблении электроэнергии. При отсутствии устройства учета начисления за электроэнергию выполняются по среднемесячному потреблению данного лицевого счета в прошлые периоды.
