Кабель из сшитого целофана. Установка муфт.
Желаю сейчас Для вас поведать о том как делается установка муфт на одножильный кабель с изоляцией из сшитого целофана, т.к. сильно много вопросов по этой теме.
Начну с того что у меня в эксплуатации есть только одножильный кабель из сшитого целофана, а говорить я привык только о том что сам щупал своими руками.
Вот для начала видео-инструкция по монтажу соединительной муфты.
Сейчас незначительно о монтаже концевых муфтах.

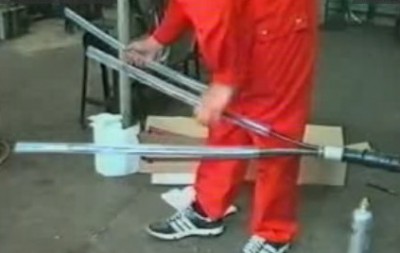

Распрямите конец кабеля на длине 1000 мм. На расстоянии 800 мм от конца кабеля выполнить кольцевой надрез по оболочке кабеля при помощи льняной нити.
Мои ребята делают муфты без всяких особых принадлежностей. Применяют тут ножик, но следует быть осторожным.

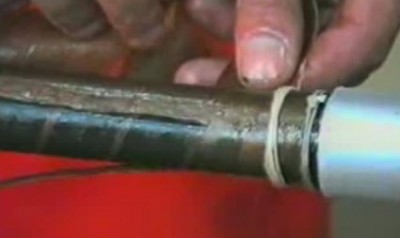

Удалить оболочку с конца кабеля до кольцевого надреза Для облегчения снятия оболочки прогреть ее пламенем горелки до температуры 50 — 70°С.
Удалить влагонабухающую бумагу по длине разделки.
Отогнуть медную ленту экрана и аккуратненько отрезать ее по полосы среза оболочки кабеля.
Салфеткой, смоченной в растворителе (бензине, уайтспирите) очистить оболочку кабеля на расстоянии 150 мм от среза.
На оболочке кабеля от среза выполнить подмотку лентой герметика «С» на ширине 45 мм.

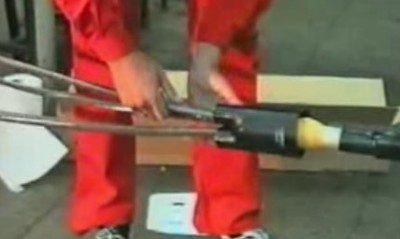

Отогните проволоки экрана кабеля на оболочку так, дабы они не пересекались между собой, вдавив каждую в подмотку герметика «С». Проволоки экрана отгибать «с натягом», дабы они плотно охватывали срез оболочки кабеля.
На расстоянии 20 и 60 мм от среза закрепите проволоки зкрана бандажом из 3-4 витков медной проволоки.
Проволоки медного экрана скрутите в жилу и оконцуйте наконечником.
Размотайте электропроводящую бумагу до среза оболочки и аккуратненько обрежьте ее не повреждая электропроводящего экрана.

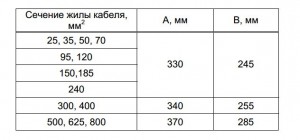

Обрежьте жилу кабеля от места среза оболочки на длину А (для кабеля на напряжение 10 кВ) либо на длину В (для кабеля на напряжение 6 кВ)
На конец кабеля надвиньте упрямую шайбу, продвинув ее до среза оболочки, и при помощи специального инструмента (роликового ножика) снимите электропроводящий экран с жилы кабеля, оставив участок экрана длиной 40 мм у среза оболочки кабеля.

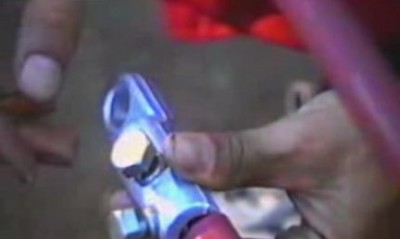

Если нет роликового ножика, можно прогреть горелкой не сильно электропроводящий экран и снять его руками. Это не так просто, но может быть.
Поверхность полиэтиленовой изоляции, должна быть гладкой, без холмов, заусенцев и пятен неснятого экрана. Увиденные неоднородности на поверхности полиэтиленовой изоляции убрать наждачкой. Очистить поверхность изоляции жилы салфеткой, смоченной в растворителе в направлении от торца жилы к срезу оболочки кабеля.
Воспрещается наносить опасности ножиком на электропроводящий экран при разметке жилы кабеля.
Воспрещается повторное снятие электропроводящего экрана особым инвентарем.

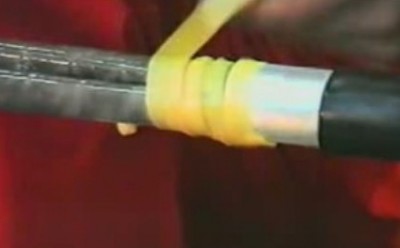

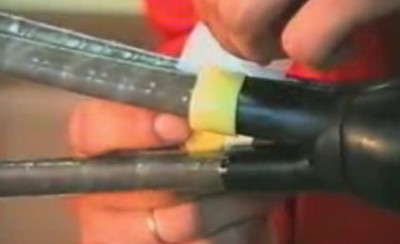

На переход ( электропроводящий экран — полиэтиленовая изоляция кабеля) наложите манжету №4 (из пакета 1ПКВ(Н)т10), длинноватой стороной по окружности кабеля с заходом на электропроводящий экран на 20 мм и на полиэтиленовую изоляцию на 25 мм, обожмите рукою.
Надвиньте на жилу трубку стресс-контроля до упора в отогнутые проволоки медного экрана.
Усадите трубку, начиная от конца жилы по направлению проволочного экрана.

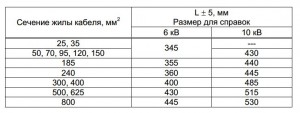

Снимите изоляцию с жилы кабеля на расстоянии n, согласно таблице.
Для жил сечением 25, 35, 50-240 кв.мм
Наденьте наконечник на зачищенный конец жилы. Плавненько, без рывков, затяните два винта до срыва головок.
Для жил сечением 300-800 кв.мм
Наденьте наконечник на зачищенный конец жилы. Плавненько, без рывков, затяните винты до срыва головок в последовательности, обозначенной на рис 8а, 8б.
Запилите ратфилем острые кромки среза и резьбы винтов до получения округлой формы выступа так, дабы высота выступа над поверхностью гильзы не превосходила 1 мм.
Лентой герметика В-1 обмотайте наконечник и изоляцию кабеля на длине 20 мм. Ленту наматывать с перекрытием на 10 мм.
На медный проволочный экран у среза оболочки наложить ленту герметика «С» на длине 45 мм.

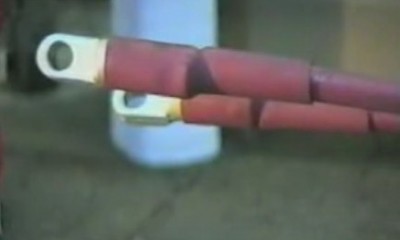

Надвиньте на конец кабеля термоусадочную трубку (ТТТ) так, дабы верхний конец ее совпадал с краем цилиндрической части наконечника.
На этом установка концевой муфты внутренней установки закончен. Дайте муфте остыть до температуры 40 — 50°С, до того как подвергнуть ее какому-либо механическому воздействию
В случае концевой муфты внешней установки после усадки трекингостойкой трубки на нее надеть и усадить две термоусадочные «юбки» изоляторов, начиная снизу и на расстояниях, обозначенных на рисунке.
В заключении скажу, что с каждой муфтой идет подробная аннотация по ее монтажу. Также аннотации можно отыскать на веб-сайтах производителей кабельных муфт.
Надеюсь нынешняя статья окажется Для вас полезной.
В одной из ближайших статей расскажу как подключать экран кабеля с изоляцией из сшитого целофана.
До встречи и фортуны.
