Установка электросчетчиков в личном доме

Для каждого домовладельца подключение однофазового счетчика и автоматов – неотклонимая мера при вселении. Воспользоваться электроэнергией и не платить за нее нельзя. Вначале подразумевается, что работу делает сотрудник энергосбыта, ЖЕУ, управляющей компании. Но не непременно быть электриком и растрачивать средства за подключение электросчетчика. Все можно выполнить без помощи других. И для этого довольно пользоваться советами, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Типовая схема ввода однофазовой сети

Для подключения электросчетчика это не просто набросок, где обозначено, куда какой провод подсоединяется. Придерживаться схемы непременно. Только так цепь будет неопасной для применения и применимой для подключения устройств употребления. Однофазовая сеть подводится к многоквартирным жилым комплексам, личным домам, дачам, земляным участкам, гаражам и т.д. В качестве защитного оборудования применяется УЗО, автоматический выключатель либо дифференциальный автомат.

Но из всех схем подключения однофазового счетчика необходимо избрать ту, которая подходит для определенного варианта. Различия выражаются в следующих факторах:

Нет ввода для организации заземления.
Не предусмотрен входной автомат перед счетчиком.
Отсутствует размыкающий рубильник.
Не предусматривается разветвление контуров.
Наличие и тип защитного устройства.

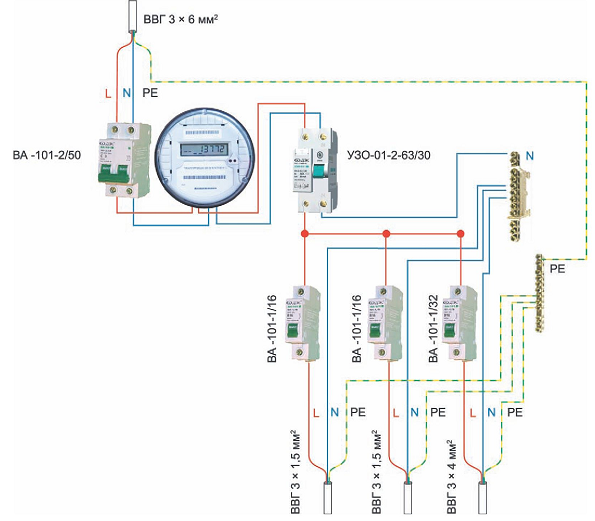

Подключение электросчётчика по схеме
Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, куцее замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Потому защита неотклонима, тем паче, устройства автоматического размыкания стоят дешево.

Разграничение ответственности за электроприборы

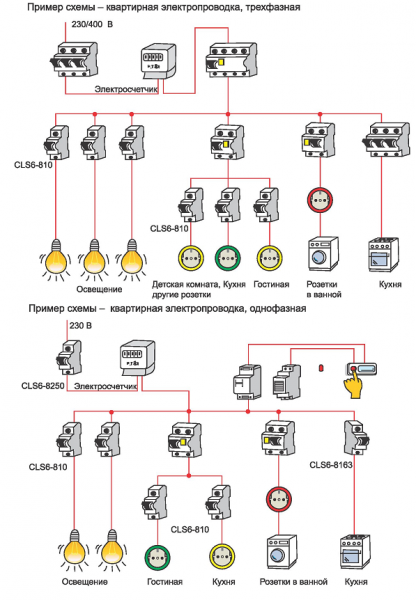

Это один из методов модернизации цепи, когда внедряется несколько контуров. В этом случае схема подключения счетчика подразумевает наличие общего устройства учета. Но к каждому ответвлению подсоединяют потребителей различной мощности, а означает, и автоматы должны владеть различными чертами. При этом располагать их можно в любом месте, а не непременно в щитовой либо около электросчетчика. Месторасположение определяет обладатель помещения.

Но схема подключения счетчика должна предугадывать возможность беспрепятственного доступа к нему. Инспектор должен в хоть какой момент (по просьбе либо просьбе) иметь возможность снять показания, установить пломбу, проверить устройство и освидетельствовать. Если для подключения электросчетчика выбрано недоступное место, проверяющий может выписать штраф либо перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же идет речь о подключении счетчика электроэнергии в неприватизированной, городской квартире, где он стоит на площадке, перенос вероятен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земляной участок отвечает садоводческое приятельство, в гараже – гаражный кооператив. Все работы в данном случае делает электрик, состоящий в штате, либо подрядная организация на основании контракта. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Нередко спрашивают, как подключить электрический счетчик в личном доме? Ранее это можно было выполнить в любом помещении, и в большинстве случаев он находился в прихожей, котельной либо в кладовой. На данный момент же лучше, если он установлен на стенке, дабы в процессе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный устройство на любом сооружении. Главное, дабы был виден ввод – подводящий кабель. А вот рубильник, «пробки» либо автомат может стоять в доме.

Подключение счетчика и автоматов

Когда нужна выполнить работы на приватизированной местности, необходимо взять схему, изучить советы профессионалов и просмотреть видео, где тщательно поведано, как установить электросчетчик. Потом приобретите все нужное. Удостоверьтесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об персональной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после чего приступайте к работе и действуйте согласно пошаговой аннотации.

Установка распределительного щита

На данный момент в продаже есть особые пластмассовые короба с дверцами, созданные для подключения счетчика и автоматов, зачем любая модель имеет определенное количество гнезд.

Каждое из них может быть адаптировано для монтажа:

Однофазового счетчика.
Автоматических выключателей.
Клемм, шин, коммутаторов.
Устройств бесперебойного питания.
Вводного автомата (рубильника).
Устройства защитного отключения.
Частей несиловых сетей (ТВ, веб, телефон).
Головного блока управления «умным домом».

В данном случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязищи, пыли, вводы, сырости, воды. Пломбировать ящик не надо. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все выполнить и проверить. Тогда поверка не займет много времени.

В данном случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязищи, пыли, вводы, сырости, воды. Пломбировать ящик не надо. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все выполнить и проверить. Тогда поверка не займет много времени.

Каждый щит обустроен ДИН-рейкой из крепкого пластика либо покрытого цинком железа. Конкретно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа довольно пары дюбелей, идущих в комплекте. Ящики укрытого монтажа устанавливаются в специально предусмотренные ниши в стенках. За ранее в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к устройствам – завершающий шаг монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Контракт на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При всем этом номинал также может быть обговорен в соглашении. Тут есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В неприятном случае нужна получить официальное разрешение, где обозначено время, когда его необходимо выключить, а потом включить.

Если ситуация такая, лучше включить вводный автомат в схему, дабы в предстоящем не приходилось растрачивать время и средства на вызов мастера, если схожее станет нужным. Довольно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Означает, следующий раз поменять автоматы либо счетчик в квартире своими руками не составит особенного труда. И не придется ждать очереди, уделять время электрику, оплачивать вызов. Ну и по мере надобности срочного отключения все можно будет выполнить, как появится опасность замыкания, затопления, возгорания.

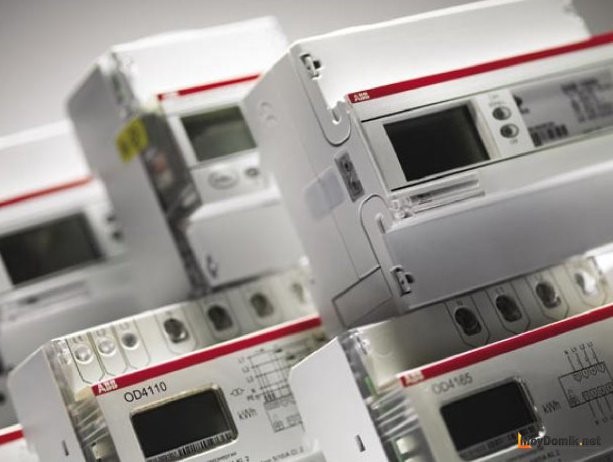

Современные счетчики электроэнергии

Перед монтажом электросчётчика задумайтесь, какая из 2-ух доступных модификаций для вас нужна – электромеханическая либо электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель охарактеризовывает очень доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 гласит, что класс точности не может быть ниже 2,0. 2-ой показатель – наибольшая сила тока – менее 60 А.

Читайте по теме: Линейное напряжение при соединении звездой

Как установить электросчетчик в личном доме

Все жизненно принципиальные составляющие комфорта в личном доме связаны с наличием обычного обеспечения электроэнергией. Без нее — никуда. Но получить доступ к полосы электроснабжения можно после выполнения нужных картонных формальностей и требований, отлично узнаваемых Правил устройства электроустановок в 7-й редакции. Для того дабы разобраться, как верно подключить электросчетчик в личном доме, нам нужна глава 7.1, в какой сжато конкретизированы общие требования к электроснабжению жилого фонда, в том числе личных домов.

Время от времени появляется неувязка — как лучше электросчетчик подключить в личном доме. Но в любом случае, при строительстве нового, также полном ремонте и перестройке старенького дома придется издержать много усилий и времени на борьбу с требованиями РЭС.

До начала работ решите себе следующие вопросы:

Какая мощность и, соответственно, напряжение сети подразумевается для дома;
Избрать место, где подразумевается установка электросчетчика;
Избрать модель электросчетчика, автомата защиты и пакетных выключателей.

Совет ! До того как обращаться в РЭС с просьбой подключить личный дом к сети, изучите на форумах в Инете вопросы, возникающие при общении с представителями РЭС. Почитайте нормативные документы, регламентирующие требования к каждой из вероятных схем установки электросчетчика в личном доме. Это упростит разговор с чиновниками.

Шаг 1-ый — расчет грядущего употребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в личном доме, может в разные периоды времени в два раза либо даже в три раза превосходить пиковую величину на личном электросчетчике в многоквартирном доме. Обстоятельств может быть масса. К примеру, для личного дома не уникальность — внедрение целого списка вспомогательных устройств и установок, от электрокотла подогрева либо системы кондиционирования личного дома до станков, насосов, банных электронагревателей.

Для квартиры в многоэтажке нагрузка на электросчетчик изредка превзойдет 2-2,5кВт. Потому применяется однофазовая сеть и, как следствие, обычный в подключении электросчетчик. Пиковые нагрузки в личном доме способны достигать 10кВт, что может быть обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Поделить нагрузку между несколькими вводами и счетчиками нереально, пт 7.1.22 вышеупомянутых правил определено установку 1-го электросчетчика для учета потребленной электроэнергии на входе в личный дом либо жилище.

Для подвода трехфазной сети и установки соответственного счетчика для вас пригодится выполнить проект проводки личного дома с расчетом нагрузки и чертами потребителей, проводки, расположением контура заземления. После чего будет согласована наибольшая потребляемая мощность и технические условия на электросчетчик, устанавливаемый в личном домовладении. Очень нередко представители РЭС пробуют подсунуть клиенту определенную модель электросчетчика для личного домовладения, но это уже незапятанной воды самоуправство.

Шаг 2-ой – избираем место установки электросчетчика

Достигнуть понятного ответа на свои вопросы об установке электросчетчика, находящегося в личном доме, от представителей РЭС очень трудно. Дабы выполнить установку по правилам подключения электросчетчика в личном доме, часто люди прибегают к услугам адвокатов либо практикующих юристов. Подключение личного дома к электросети можно будет проводить только после заключения письменного контракта о поставке электроэнергии.

Совет ! Во избежание недоразумений просите отражения в договоре всех аспектов, связанных с местом крепления щита, установкой и правильным подключением электросчетчика в личном доме, разделением ответственности за те либо другие деяния, связанные с эксплуатацией счетчика и его подключением.

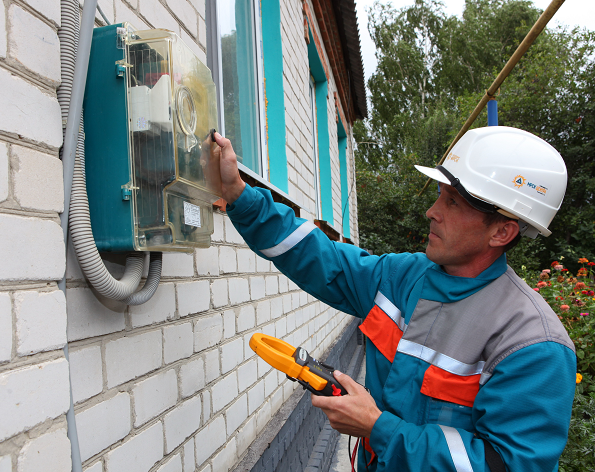

Установка электросчетчика в личном доме на улице

Одной из более распространенных заморочек является требование РЭС установить электросчетчик на наружной стороне дома. Для трехфазных счетчиков требования еще жестче, их, обычно, требуют выносить от стенок личного дома в отдельный бокс либо шкаф. Таким макаром, у контролеров энергослужбы возникает возможность, независимо от пребывания владельцев в доме, держать под контролем показания электросчетчика и потребление энергии в личном домовладении.

Часто обладатели строящихся либо ремонтирующихся личных домов указывают и согласовывают место установки, которое потом будет внутренней стеной мансарды либо теплой веранды личного дома. Таковой хитростью обеспечивается защита от погоды и посягательств вандалов, способных вывести электросчетчик из строя. В упомянутых правилах нет требований об установке счетчика снаружи дома, но есть условия защиты от воздействия воды и мороза.

Правила установки электросчетчика в личном доме

Посреди главных требований к установке электросчетчика можно отметить следующие, более принципиальные:

Установка электросчетчика в комплекте с автоматом защиты от сверхтоков, недлинного замыкания и пакетными выключателями, позволяющими вполне порвать физический контакт с входными цепями. Элементы установки собираются в одном корпусе, снаряженном остекленным окошком для считывания показаний электросчетчика. Отделение для счетчика должно быть обустроено «ушками» для наложения пломбы контролера.
Схема подключения электросчетчика в личном доме также должна предугадывать возможность отключить сам счетчик от наружного напряжения. Обычно, применяют внешнюю контактную муфту либо дополнительный пакетный выключатель.
Установка электросчетчика в электрическом щите осуществляется на вертикальной поверхности стенки личного дома либо специальной стойке, на высоте менее 1,7 метра, в положении, позволяющем беспрепятственно считывать показания индикатора.
Счетчик, устанавливаемый в личном домовладении, должен быть удален от линий газопровода и водоснабжения более чем на один метр.

После заключения контракта осуществляется схема подключения электросчетчика однофазового в личном доме, проект, в каком фиксируется место, где электросчетчик будет установлен в личном доме, показывается наличие нужных сервисных устройств и подведение проводки от полосы электропередачи. До монтажных работ схема подлежит согласованию в РЭС.

Принципиально ! При согласовании схемы стоит дополнительно уточнить, какие работы будут выполнены работниками РЭС, и как будет осуществляться подведение питающих цепей к счетчику при установке.

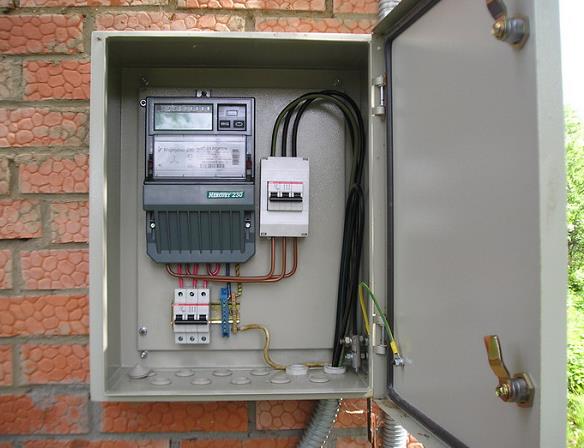

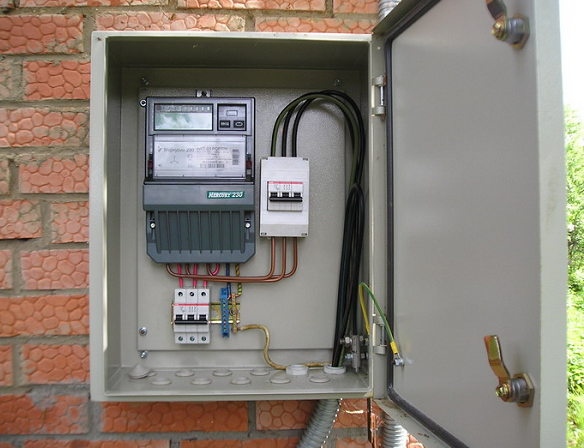

Самым распространенным методом установки электросчетчика является помещение его и сервисных автоматов в один железный монтажный ящик. Короб ящика обычно отлично защищен от воздействия осадков и довольно прочен, дабы противостоять вероятным попыткам его взлома либо порчи.

Исключением является личный дом, применяемый сезонно в качестве временного проживания, к примеру, дачный коттедж. Если нет охраны, счетчик нужно снимать на зимний период по согласованию с РЭС, или установку устройства сходу делать в защищенном месте личного дома.

Сборка электрического щита не представляет особенных проблем. Обычно, в самой конструкции щитка уже предусмотрены ячейки и крепления для установки электросчетчика и коммутирующих устройств пакетного выключателя и автомата защиты. В неотклонимом порядке на расстоянии менее 1метра от фундамента дома осуществляется контур заземления. Сваренный из уголка либо арматуры каркас заземления закапывается на глубину более полметра с железной контактной шиной, которую подключают к «земле» монтажного щита.

Схема подключения проводки при установке однофазового счетчика ординарна, нужно верно подсоединить к выходным клеммам щита и не спутать два провода – «ноль» и «фазу». Подключение проводки от линий электропередач выполнят спецы РЭС после проверки корректности выполненных вами работ. Сам факт подключения будет оплачиваемой услугой, потому всегда составляется акт о подключении личного домовладения к электрическим сетям.

Труднее будет в случае установки трехфазного счетчика. Если у вас нет достаточного опыта работы с трехфазными линиями, воспользуйтесь услугами личной конторы, имеющей лицензию на проведение работ монтажа проводки, розеток контуров заземления и установки счетчика и соответственного защитного оборудования.

Шаг 3-ий — какой электросчетчик лучше

Дабы решить, какой электросчетчик лучше поставить в личный дом, стоит поначалу обусловиться, где и как он будет употребляться. Современные конструкции счетчиков отлично защищены и довольно надежны. На рынке в текущее время доминируют три главных производителя:

ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
Холдинг «Инкотекс», Москва;
Столичный завод измерительных устройств.

1-ый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазовых бытовых электросчетчиков, качество продукции соответствует стоимости. Другие чуток скромнее, но тоже имеют немалые заделы конкретно в производстве электронных счетчиков электроэнергии. Счетчики марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок неотказной работы в 250тыс. часов в личном домовладении, тогда как гарантии продукции соперников имеют срок службы на 100-110тыс. часов меньше.

Перед тем как выполнить выбор модели счетчика и места его установки в личном домостроении, стоит держать в голове, что жидкокристаллические индикаторы, более нередко используемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5 о С прочесть показания нереально.
