Установка датчика движения для включения света

Автоматическое включение и выключение света очень комфортно для решения хоть какой задачи освещения — от бытового осветительного прибора до охраны и видеонаблюдения. Главную роль в обустройстве такового рода системы играет особый датчик движения. Разглядим, как осуществляется настройка датчика движения для освещения в доме, квартире, публичном помещении и на улице раздельно, в составе фонаря либо осветительного прибора, также как верно отрегулировать его по двум либо трем главным характеристикам.

Разновидности датчиков движения и их особенности в работе

До того как приниматься за настройку характеристик датчика движения, нужно обусловиться с его типом. От этого почти во всем будут зависеть советы по месту применения и регулировки его черт. Все сенсоры делятся по механизму идентификации перемещающегося объекта на следующие разновидности:

• Инфракрасные.
• Акустические.
• Микроволновые.
• Ультразвуковые.
• Комбинированные.

По принципу деяния они все делятся на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые. Они состоят из передатчика, посылающего сигнал в место в пределах зоны деяния, и приемника, принимающего их в случае отражения от объекта. 2-ые (инфракрасные и акустические) основаны на считывании термического излучения от источника движения.

Наибольшее распространение в быту получили инфракрасные модели. главные их достоинства — лучшая цена, широкая зона охвата и возможность опции 3-мя регуляторами. В помещения большой протяженности рекомендуется устанавливать акустические и ультразвуковые приборы (врубаются с огромного расстояния), а для охранных систем — микроволновые, так как работают даже через стенки.

Настраиваемые свойства датчика движения

Регулировка и настройка датчика движения осуществляется по следующим главным чертам:

• Угол по отношению к зоне обзора.
• Чувствительность.
• Степень естественной освещенности.
• Период свечения осветительного прибора до угасания после инициации.

Разглядим особенности каждой свойства детально.

Одним из важнейших характеристик датчика движения для включения света, влияющих на его работоспособность, является угол установки. Современные модели сенсоров, обычно, размещаются раздельно от осветительных приборов и оснащаются кронштейнами. Это дает возможность верно настроить датчик по зоне охвата, обеспечив его действие на покрытие очень вероятной площади.

При всем этом не наименьшее значение имеет и высота размещения, и положение его по отношению к зонам прохода. К примеру, в доме идеальнее всего детектор установить в прихожей с расчетом на охват смежных помещений (коридора, лестницы, кухни, гостиной и т.д.) — так дабы при первом же возникновении объекта, заходит он либо выходит, лампа врубалась.

Чувствительность

Отрегулировать датчик движения по уровню чувствительности — это 2-ая принципиальная задачка при его установке. Для этой цели на корпусе устройства имеется регулятор либо кнопка с подписью «SENS». Его значение должно быть таким, дабы предупредить неверные срабатывания — на маленьких животных, птиц, ветки деревьев и т.д..

Освещенность

Степень чувствительности к уровню естественного освещения позволяет активизировать датчик движения для включения осветительного прибора только с пришествием сумерек. Настройка осуществляется при помощи регулятора либо кнопки с надписью «LUX». Данная функция позволяет зажигать освещение в доме либо на улице только с пришествием темноты, сберегая тем энергию от ненадобного дневного расхода.

Время

Также в датчике движения находится регулятор времени задержки, обозначаемый, обычно, надписью «TIME». Установить его можно в положение от самого малого до наибольшего значения — от 5 секунд до 10 минут. Это период, в который электрический ток будет поступать на осветительный прибор после последнего обнаружения движения в поле зрения детектора. Для различных ситуаций оно может быть разным. К примеру, для уличного фонаря вблизи с домом оно должно быть наибольшим. Так как выходя во двор, можно зайти за угол дома либо уйти на такое расстояние, где сенсор уже не лицезреет объект, и свет может стремительно потухнуть, а человек остается в темноте.

Базисные характеристики датчика движения

Кроме изменяемых характеристик у каждого датчика движения существует базисный набор, строго данный производителем, это:

• Ширина охвата.
• Дальность деяния.
• Мощность используемого осветительного прибора.
• Метод установки.

Разглядим их особенности более тщательно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких границах – от прямого угла до полного круга. Дабы знать, как верно настроить его в определенных критериях, следует прибегнуть к следующим советам производителя:

• Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
• С той же целью, но на стенке — 1800.
• В бытовых критериях довольно модели с углом по вертикали порядка 200.
• На объектах завышенного контроля и в целях охраны используются сенсоры с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Черта устройства указывается в метрах и определяет, на каком расстоянии от детектора должен размещаться перемещающийся объект для его инициации. Для помещения его значение мало — от 2 до 5–6 м, для улицы — до нескольких 10-ов метров. При всем этом чем далее зона покрытия, тем выше возможность неверных срабатываний, так как нужна очень чувствительный сенсор.

Мощность осветительного прибора

Датчик движения, как хоть какой электротехнический устройство, способен пропускать тон данного номинала. Потому подключение к нему ограничивается по суммарной мощности. К примеру, если устройство рассчитан на 100 Вт, к нему можно подсоединить менее 2-ух ламп по 50 Вт либо 4 по 25 Вт и т.д..

Метод монтажа

По методу установки и месту использования датчики движения имеют следующие модификации:

• Корпусные. Выпускаются в стандартном виде и оснащаются особым кронштейном для закрепления на стене, столбе, потолочной поверхности либо другой конструкции.
• Встраиваемые. Делаются в маленькой форме с возможностью скрытного монтажа в неприметных местах.

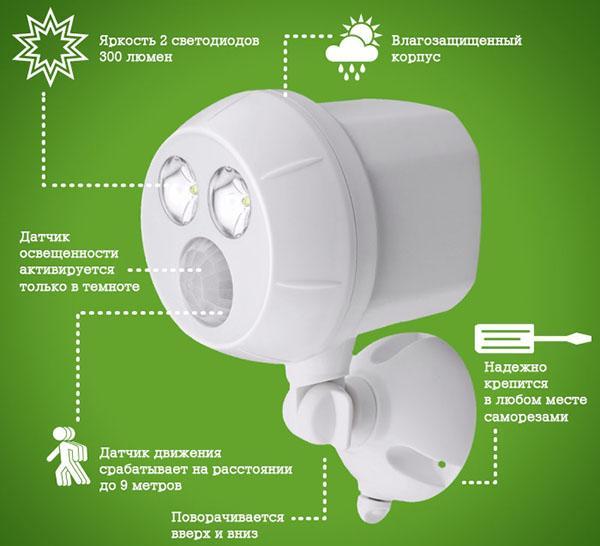

Не считая того, некоторые модели сенсоров идут в едином корпусе со светильником. Это очень комфортно в маленьких помещениях либо публичных местах, когда раздельная установка сенсора и лампочки не целесообразна, трудозатратна либо не неопасна.

Как настроить датчик движения для осветительного прибора в помещении

Приобретая сенсор для инициации осветительного прибора в ответ на обнаружение перемещения объекта в зоне деяния, каждый настраивает его в согласовании с определенными критериями эксплуатации. Но разглядим, как настроить датчик движения для освещения в помещении в общей ситуации:

• Установить и подключить датчик в согласовании с аннотацией от производителя и правилами электромонтажных работ.
• Отрегулировать угол обзора.
• Протестировать устройство с установленными заводскими опциями.
• Внести корректировки, если нужна, подкрутив регуляторы.

Все современные датчики движения оснащаются 2-мя либо 3-мя регуляторами. Ниже разглядим, как выполнить их правильную настройку.

Настройка датчика движения для уличного фонаря

В отличие от моделей, используемых в помещениях, датчики, устанавливаемые на улице, имеют более крепкий, термо- и гидростойкий корпус. По характеристикам опции они фактически не различаются. Потому аннотация смотрится аналогично выше рассмотренному варианту:

• Устанавливаем и подключаем устройство по заводской аннотации.
• Избираем угол обзора и закрепляем его правильном положении.
• Проверяем устройство на исправность с установленными опциями.
• По мере надобности вносим корректировки.

Некоторые современные модели имеют пульт дистанционного управления для опции характеристик. Это очень комфортно, так как позволяет сберегать силы и время при размещении сенсора на большой высоте.

Регулировка датчика движения по двум либо трем характеристикам

Большая часть моделей зависимо от производителя имеет два либо три регулятора — это время, чувствительность и освещенность. Разглядим, как осуществляется настройка датчиков движения с регулировкой на практике по каждому из этих характеристик.

Регулировка времени задержки

После того как устройство установлено и подключено, нужно отыскать на его корпусе регулятор «TIME» и повернуть его в то положение, которое покажется хорошим в определенных критериях. К примеру, на лестничной площадке — это тот период, который нужен для прохода до двери либо в оборотном направлении. В процессе предстоящей эксплуатации его можно просто корректировать в огромную либо наименьшую сторону.

Регулировка по уровню освещенности

Нужно отыскать регулятор «LUX» и установить его в малое положение, другими словами когда устройство будет врубаться только при полной темноте. Потом дождаться вечера (подходящего уровня сумерек) и медлительно поворачивать его до того времени, пока не зажжется свет.

Регулировка по степени чувствительности

Обнаружив регулятор «SENS» при помощи напарника нужно найти лучшую чувствительность сенсора. Для этого один человек должен безпрерывно ходить на данном от устройства расстоянии, в то время как другой поворачивать регулятор, пока осветительный прибор не включится.

Заключение

Верно настроить работу осветительного прибора с датчиком движения позволяет сначала выбор его по заводским характеристикам:

• Ширине охвата.
• Дальности деяния.
• Суммарной мощности подключаемых осветительных приборов.
• Методу монтажа и сфере использования.

Не считая того, нужно обусловиться, какой механизм деяния должен быть у сенсора в данном определенном случае — инфракрасный, ультразвуковой, акустический, микроволновой либо смешанный. После установки устройство можно настроить по уровню чувствительности, времени задержки и степени естественной освещенности.

Избираем и устанавливаем датчик движения для включения света

Неувязка экономии энергоресурсов сейчас набирает необыкновенную актуальность. Кто-то старается экономнее расходовать электричество ради общеглобальных целей, а кому-то просто принципиально сберечь собственные деньги и свести к минимуму суммы платежей в счетах за электроэнергию. Одним из действенных решений, позволяющих совладать с этой задачей, смело можно именовать датчик движения для включения света. Ведь в ряде помещений, также на открытых участках, требующих освещения, совсем не непременно, дабы свет горел всегда.

В таких случаях довольно установить датчик движения на свет, «разрывающий» цепь электропитания в обыкновенном состоянии. Если же в зону деяния устройства попадают какие-либо движения, то контакты замыкаются и освещение врубается. Когда движения пропадают из зоны «охвата» датчика, происходит автоматическое выключение света.

Датчики включения света в особенности эффективны и комфортны в использовании в уличном освещении, также для мест, где люди бывают непостоянно, соответственно, нет необходимости в том, дабы свет горел всегда. Так что, установка датчика движения для включения света – хороший метод уменьшить расходы по электроэнергии.

Виды датчиков движения для освещения

Говоря о классификационных признаках, прежде всего стоит упомянуть о разных видах зависимо от критерий использования устройств:

1. Место установки, в согласовании с параметром выделяют: уличный датчик движения; датчики, созданные для установки снутри помещений.
2. Тип питания, от которого работает датчик, может быть: от электрической сети (проводные модели); от аккумов либо обычных батареек (беспроводные устройства).
3. Метод, который лежит в базе определения движений устройством.

По методу определения передвижения различают:

Также вероятна работа датчика движения на базе комбинирования методов определения движений, такие приборы более надежны и точны в работе, но их также отличает сравнимо высочайшая цена.

Определившись с тем, как работает датчик движения, можно без заморочек подобрать сбалансированный вариант для установки во дворе личного дома, у подъездов и на лестничных площадках в высотных домах, на стоянках.

На что направить внимание, выбирая датчик движения для включения света

Дабы выбранное устройство имело обычный и понятный механизм работы, также веселило высочайшей эффективностью – минимум неверных срабатываний. Экономия электроэнергии в конечном итоге, нужно при подборе датчиков движения для включений света уделять свое внимание на такие технические характеристики, как:

1. Угол обзора. Находится в зависимости от места установки – на столбе либо на стенке, снутри помещении либо снаружи.
2. Дальность деяния. Находится в зависимости от типа и предназначения объектов, на которые устанавливается схожий датчик. Места установки – для помещений довольно параметра в 5-7 метров, в то время как для улицы можно взять и варианты с большенными показателями.
3. Как установить датчик движения. Не считая деления всех датчиков на уличные и для внутреннего применения, также выделяют методы установки – на потолках, на стенках в особых ложбинках для укрытого монтажа.
4. Мощность и вид подключаемых осветительных приборов. Можно отыскать обыденные лампы с датчиком движения для дома либо избрать более современные и действенные светодиодные, газоразрядные либо люминесцентные модели ламп в датчиках.

Не излишним будет направить внимание на дополнительные функции, которым может быть обустроен датчик света:

• фотореле для защиты от срабатываний в светлое время суток;
• функция защиты от животных (детектор движения не срабатывает, если в поле «зрения» устройства попадают кошки либо собаки);
• период задержки отключения света.

Необходимы такие функции либо нет, нужно обусловиться еще на шаге подбора устройств.

Очередной важный аспект – степень защиты корпуса датчика. Если предстоит установка на лице, то необходимо выбирать модели с IP от 55 и выше, для установки снутри помещений довольно избрать модели с параметрами IP от 22 и выше (в спектре до 55).

Где расположить выключатель с датчиком движения

Дабы датчик работал корректно и был вправду полезным дополнением к системе освещения, следует знать, как установить датчик движения верно, какие моменты при всем этом принципиально учитывать.

Есть ряд обычных правил, которые неотклонимы для выполнения:

• устройство необходимо установить в месте, где нет других источников освещения, которые просто-напросто могут помешать корректной работе датчика;
• так как датчики чутко реагируют на воздушные потоки, то поблизости места их установки не должно быть кондюков воздуха либо отопительных устройств;
• не лучше наличие огромных объектов, создающих необъятную зону помех при работе датчика.

В большинстве случаев датчики движения для включения света устанавливают на потолках. Место установки выбирают так, дабы свести к минимуму размеры и площадь «мертвой» зоны.

Как происходит установка устройства: вероятные схемы

Если гласить ординарными словами, то датчик подключается в разрыв на проводе «фаза», идущем в лампу. Такая обычная и понятная схема остается хорошей, оправдывая свою работоспособность в темных помещениях, где сильно мало либо овсе отсутствуют окна.

Схема подключения датчика движения для освещения подразумевает:

• на вход датчика заводятся провода «фаза» и «ноль»;
• из выхода датчика «фаза» проводится дальше к лампе;
• на «ноль» берется земля со щитка либо расположенной вблизи распределительной коробки.

Если установка проводится на улице, то подразумевается также установка фотореле либо выключателя. Они позволяют предупредить включение света и реагирование датчика в светлое время суток. Разница между ними только в том, что:

• фотореле – это устройство с автоматическим механизмом работы;
• выключатель просит «вмешательства» человека в работу (принудительно врубается подходящий «режим»).

Все эти схемы идиентично удобны и эффективны в использовании. Они позволяют установить датчик движения на свет просто и стремительно.

Достоинства установки датчиков движения на включение света

Отдается предпочтение такому варианту организации освещения, где это комфортно и целенаправлено. Юзеры исходят из таких преимуществ и выгод, которые получаются в итоге монтажа такового датчика на собственных объектах:

1. Рациональное внедрение электроэнергии.
2. Сейчас не надо в темноте «на ощупь» находить выключатель, замочную скважину либо кнопку лифта. Как вы попадаете в зону деяния устройства, автоматом зажигается свет.
3. Обычный и понятный установка, не требующий специального оборудования. Правда, рекомендуется все этим вопросы доверить опытным мастерам-электрикам. Не надо пробовать разобраться без помощи других, поддаваясь иллюзии непонятной экономии.
4. Посреди представленного обилия каждый клиент сумеет подобрать подходящий вариант по типу определения, также всем другим техническим характеристикам.
5. Большая часть моделей обустроены набором очень нужных дополнительных функций. К примеру, так именуемый «иммунитет» на животных.
6. Не составит труда избрать устройство. Соответственный нужным характеристикам.

Дабы установленный датчик движения исправно работал, радуя собственной эффективностью, нужен верный установка и регулировка самого устройства. С решением этих вопросов могут посодействовать высококвалифицированные профильные спецы. Потому стоит обратиться к услугам экспертов, не только лишь когда предстоит выбор, но и когда нужна корректная настройка уже установленного и запущенного в работу устройства.

Принцип и схемы подключения датчика движения для освещения и сигнализации

Дешевые и надёжные инфракрасные сенсоры движения находят обширное использование в самых разных сферах. Вначале датчики, реагирующие на возникновение в зоне обнаружения объекта излучающего тепло, использовались исключительно в системах охранной сигнализации. Потом область применения таких датчиков приметно расширилась. Оказалось, что они отлично работают в качестве включателей разных наружных устройств.

Сенсор движения может работать в следующих системах:

• Охранная сигнализация;
• Включение освещения;
• Вентиляция и кондиционирование.

Сначала, это автоматические системы включения освещения — входя в тёмное помещение, не надо находить выключатель. Инфракрасный детектор отреагирует на возникновение человека и включит свет. Это очень комфортно в загромождённых складских помещениях. В быту датчики движения применяются для включения освещения в подъездах жилых домов. Сенсор движения может употребляться как для включения, так и для выключения разных устройств при возникновении человека.

Содержание:

Общие сведения о подключении

Подключение инфракрасных сенсоров движения осуществляется зависимо от области применения. Подключение датчика движения для охранной сигнализации осуществляется представителями компании выполняющей установку системы безопасности. Подключение сенсора движения для включения освещения можно выполнить без помощи других. При всем этом нужно соблюдать правила техники безопасности и подключать устройство строго по прилагаемой схеме.

Хоть какой датчик движения обладает определёнными параметрами:

• Длина зоны обнаружения по горизонтали;
• Угол захвата объекта по горизонтали;
• Угол захвата объекта по вертикали;
• Чувствительность;
• Напряжение питания.

Общая зона захвата сенсора движения складывается из расстояния от датчика до точки обнаружения объекта, и углов обзора в горизонтальной и вертикальной плоскости. Как объект (человек) окажется снутри этой зоны, сработает детектор, управляющий работой реле. Оно, в свою очередь, включит какое-либо устройство. Это может быть устройство охранной сигнализации, сирена либо источник света.

От чувствительности зависит реакция инфракрасного детектора на массу объекта. Очень нередко сенсоры движения, применяемые в охранной сигнализации, подают неверную тревогу, реагируя на собак либо кошек. Охранные датчики получают питание по шлейфу сигнализации, которое варьируется в интервале 12-24 В.

Датчики, созданные для включения освещения запитываются от сети 220 В, потому самостоятельное подключение датчика движения может осуществляться только при полном выключении электрической сети.

При установке датчика, сначала, необходимо обусловиться с местом его размещения. Устройство устанавливается на труднодоступной высоте в границах 2,0-2,5 метра. В комплекте с датчиком обычно прилагается поворотный кронштейн-основание, который крепится к стенке. Он позволяет точно сориентировать сенсор движения на подходящую область.

Есть определённые правила установки, которые нужно соблюдать при монтаже инфракрасного сенсора движения.

Датчики не инсталлируются:

• В зоне воздействия прямых солнечных лучей;
• Вблизи с осветительными устройствами;
• Поблизости радиаторов и труб отопления;
• Вблизи с источниками сильного электромагнитного излучения.

Нарушение этих правил приведёт к бессчетным неверным срабатываниям, что очень не лучше, как в системах охранной сигнализации, так и в устройствах автоматического включения света.

Многие юзеры отмечали реакцию таких датчиков на люминесцентные и светодиодные лампы. Неверные срабатывания либо выход из строя электронных компонент датчика может вызвать электромагнитное поле, а так же короткие импульсы, которые появляются при работе устройств с применением тиристоров.

Схема подключения для освещения

Эту работу может выполнить без помощи других хоть какой человек, хоть малость разбирающийся в электротехнике. Схема подключения датчика движения для освещения максимально ординарна. Если вскрыть заднюю крышечку сенсора, там можно узреть обоестороннюю контактную колодку, к которой со стороны датчика подходят три провода. Они различного цвета и созданы для подключения сети и осветительного устройства.

Цвет проводов может отличаться, потому необходимо ориентироваться по буквенным обозначениям:

• L – фазовый провод;
• N – нулевой провод;
• A – фазовый провод на осветительный устройство.

Напряжение сети 220В подключается к клеммам L и N, а осветительный устройство к клеммам A и N. Так как управление светильником осуществляется по фазовому проводу, неприемлимо поменять приходящие на датчик ноль и фазу местами. Для определения фазового провода следует применять отвёртку-индикатор с неоновой лампочкой. При прикосновении к фазе лампочка засветится. Поначалу следует подключить осветительный устройство, потом нулевой провод и фазу. При выполнении работ электрощиток должен быть на сто процентов обесточен.

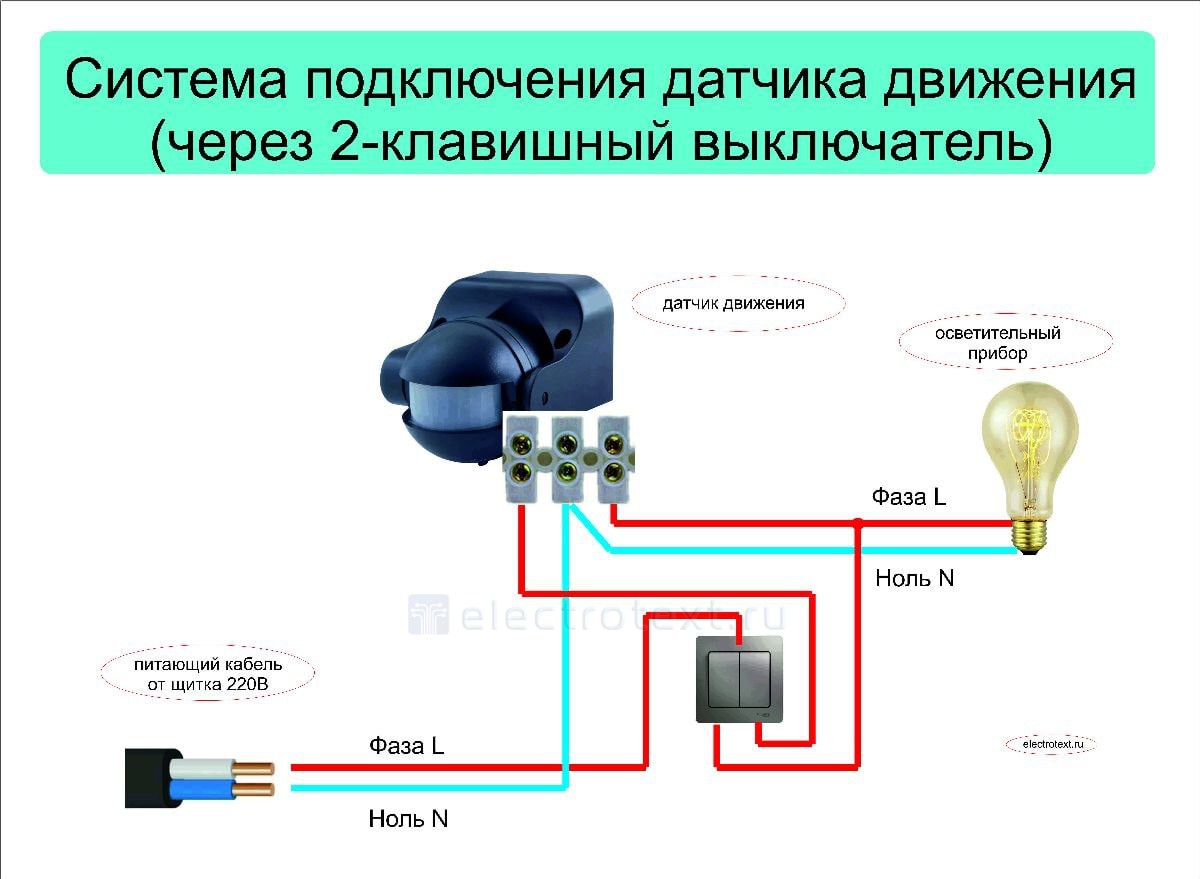

Нередко систему автоматического включения света дублируют обыденным выключателем. Он врубается между фазовым проводом сети и фазой выходящей с датчика на лампу. Когда он замкнут, датчик выключается из схемы. Если нужно подключить два и поболее датчика движения, работающие на одну нагрузку, то фазовые провода, идущие на осветительный устройство, соединяются вкупе. Многие типы датчиков имеют регулировку чувствительности и таймер задержки.

Дабы удостоверится в исправности самого устройства, следует перед установкой собрать схему подключения датчика движения на столе. Найти, что устройство работоспособно можно не подключая осветительный устройство, а по зажиганию индикаторного светодиода либо по щелчкам реле управления.

Принцип подключения сенсора движения для сигнализации

Человек, разбирающийся в схемотехнике систем охранной сигнализации, может без помощи других оборудовать свою квартиру либо дом инфракрасными датчиками движения. Подключение датчика движения к сигнализации осуществляется по четырёхпроводной полосы, в качестве которой может употребляться слаботочный провод КСПВ 4 Х 0,5. Поначалу необходимо аккуратненько снять переднюю крышку, стараясь не разрушить пластиковую линзу Френеля. За ней находится интегральная схема, в высшей части которой размещен инфракрасный сенсор (PIR-сенсор), а в нижней части находится колодка с винтообразными ламелями.

Обычно их всего 6, и помечены они следующим образом:

• + 12 V;
• –12 V;
• TAMPER;
• TAMPER;
• RELAY (Реле);
• RELAY (Реле).

В четырёхпроводной полосы два провода применяются для подачи питающего напряжения. Они подключаются, с соблюдением полярности на клеммы 12V. Дабы избежать ошибки, для подачи питания обычно применяются красный (карий) и белоснежный провода.

На клеммы TAMPER выводятся контакты микровыключателя, который размыкается при снятии фронтальной крышки. Они обычно не применяются.

К клеммам RELAY подключены контакты реле, которые в дежурном режиме замкнуты, а при срабатывании датчика движения размыкаются. Разрыв цепи приводит к срабатыванию блока охранной сигнализации и подаче сигнала волнения. На эти контакты подключается шлейф, который может включать в себя несколько датчиков движения.
