Условные обозначения однолинейной схемы электроснабжения

Проекты всех электрических сетей создаются на базе специальной технической документации, в какой показываются расчетные и эксплуатационные мощности, характеристики и свойства проекта электросетей помещения либо строения в целом. Вся эта документация регламентирована «Правилами технической эксплуатации электроустановок потребителей». Правила разработаны на базе действующих законодательных актов, муниципальных эталонов и других нормативно-технических документов. В правилах технической эксплуатации учтены предложения электроремонтных организаций и научно-исследовательских институтов. Основополагающим документом в проектных документах является схема электроснабжения.

Однолинейная схема электроснабжения: что же все-таки это такое и для чего нужна

Принципная электрическая схема

Полное представление о том, как работает электротехническое изделие либо объект, дает принципная электрическая схема. Она содержит в себе весь список частей, из которых состоит объект. Данная схема является основой для разработки всех последующих документов и чертежей, нужных для строительства объекта или оборудования. На принципной схеме отражены чертежи, которые демонстрируют полные электромагнитные и электрические связи частей, также свойства всех компонент объекта. Составление принципной схемы делается 2-мя методами: совмещенным и разнесенным .

При разнесенном методе применяют схемы, которые содержат огромное количество контакторов, реле и разных контактов. Для сотворения таких схем элементам присваивают значения последовательно. А вот отдельные цепи располагают параллельно. Все части, которых входят в состав частей и устройств либо отдельные элементы на схеме прорисовывают раздельно друг от друга, дабы схема смотрелась более наглядно.

При совмещенном методе на схеме электроснабжения показывают все части частей либо устройств поблизости друг от друга.

На свободных полях схем, которые выполнены разнесенным методом, допустимо располагать графические обозначения устройств, выполненные совмещенным методом.

Если объект содержит такие элементы, которые применяются отчасти, то эти элементы должны быть изображены на схеме вполне, при всем этом следует указать, какие части применяются полностью, а какие нет. Те, что применяются вполне, должны быть отображены на схеме длиннее, а части неиспользованных частей изображаются короче.

Что предполагают под однолинейной схемой

Однолинейная схема отличается от принципной схемы тем, что на однолинейной все электрические соединения объекта выполнены в облегченном виде и обозначены одной линией независимо от числа фаз. Этот метод упрощения применяется не только лишь для отображения силовых линий, но и для обозначения различного вида кабеля, число проводов в каком может быть более 3-х.

Читайте также: Типовые схемы подключения АВР — определение, механизм работы

Виды однолинейных схем: расчетная и исполнительная

Расчетную схему применяют на шаге проектирования и подбора электрического оборудования. Она служит основой для других схем, нужных для строительства объекта и ввода его в эксплуатацию. При составлении расчетной схемы учитывают все нужные характеристики, которые будут обеспечивать объекту полную пожарную безопасность.

На готовом объекте исполнительную схему используют, когда электрические сети подлежат модернизации. В этом случае чертеж разрабатывается на основании действующих установок. Перед тем, как составить однолинейную схему электроснабжения в неотклонимом порядке проводят всестороннее обследование объекта. Модернизированную схему разрабатывают с учетом исправления всех изъянов, которые удалось выявить в процессе работ.

Главные моменты для проектирования однолинейной схемы электроснабжения

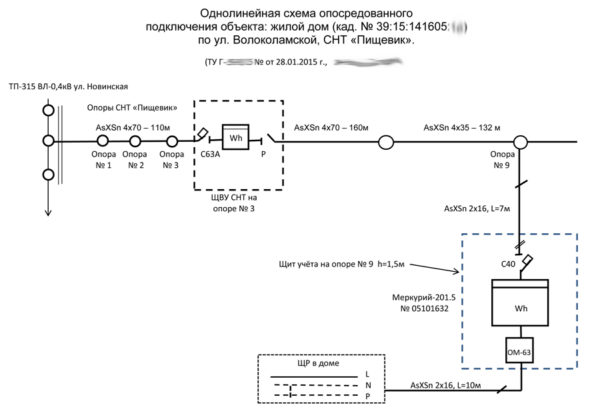

Что должна включать однолинейная схема электроснабжения

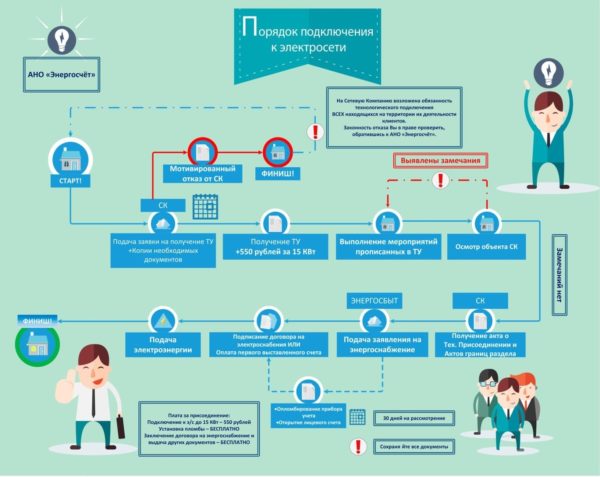

Для ввода объекта в эксплуатацию нужна последовательность следующих действий:

выполнить запрос на технические условия в электросетевую компанию;
создать однолинейную схему;
утвердить готовую схему в организации, которая выдала технические условия.

Этапы утверждения исполнительной схемы вточности такие же , как и для расчетной.

Дабы без усилий пройти все этапы подготовки однолинейной схемы, она должна содержать информацию следующего нрава:

основную и запасную точку подключения к электросети;
тип вводно-распределительного устройства;
приборы учета электроэнергии;
методы укладки проводов и кабелей, с указанием марки и длины;
устройства автоматического отключения и их технические характеристики;
нагрузку на электросети с указанием мощности и силы тока;
цепи освещения.

Правила дизайна, требования ГОСТ

При оформлении однолинейных схем непременно соблюдение требований ГОСТов ЕСКД (Единой системы конструкторской документации), в каких строго прописан метод сотворения электрических схем:

ГОСТ 2.702-2011 – положения для разработки электрических схем;
ГОСТ 2.709-89 – провода, контактные соединения и участки цепей;
ГОСТ 2.755-87 – коммутационные устройства и соединения контактов;
ГОСТ 2.721-74 – обозначения общего использования;
ГОСТ 2.710-81 – буквенно-цифровые знаки.

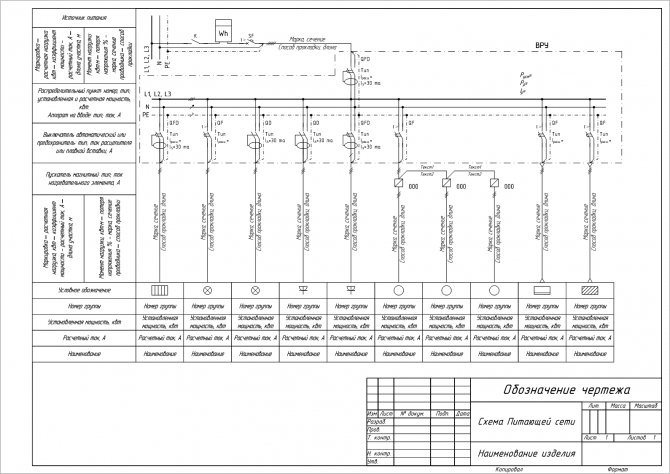

Утолщенной линией на схемах выделяются все электрические элементы и силовые цепи.

Все электрические цепи нужно маркировать. Присваивать маркировку необходимо от источника к потребителю последовательно. Обозначают цепи арабскими цифрами и большими латинскими знаками. Числа указывают последовательность цепи, а буковкы — фазы переменного тока.

Участки цепи с разбитыми контактами (обмотками реле, резисторами и т.д.), необходимо маркировать с учетом полярности. Положительную полярность участков цепей обозначают нечетными цифрами, полярность с отрицательными значениями — четными.

На участках цепи, которые проходят через разные контактные соединения, должны быть однообразные обозначения. Маркировку на схеме обрисовывают слева либо над изображением цепи.

На схеме необходимо указывать полные свойства входных и выходных электрических цепей. Под чертами предполагают напряжение, сопротивление, частоту, индуктивность, ток и т.д.

Читайте также: Что необходимо для подключения электричества к дому либо участку

Все характеристики электрических цепей, адреса подключений для упрощения чтения схемы можно записывать в таблицы. Табличный вариант подменяет схематичные обозначения входных и выходных частей. При построении схемы таблица смотрится более наглядно, её делают в случайном виде, т.к. она не регламентирована ГОСТом.

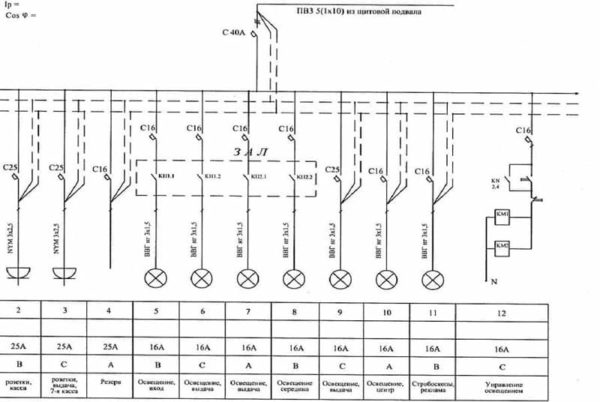

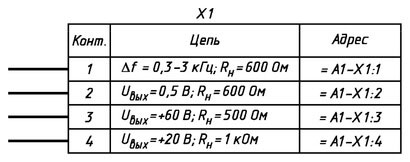

Если на месте элемента помещена таблица, то ей приписывают позиционное обозначение элемента, заместо условных обозначений для чертежей.

При выполнении однолинейной схемы на свободном поле схемы допустимо располагать в виде текста технические свойства:

марки, сечения и цвета кабелей и проводов, соединяющие элементы изделия;
требования к монтажу;
предназначение отдельных цепей.

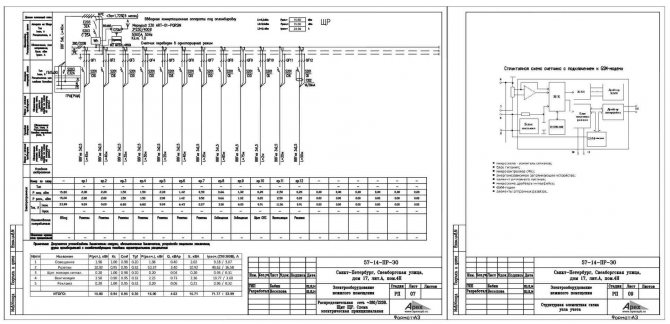

Если схема выполнена на нескольких листах, то нужно учесть определенные требования:

оформление общего перечня всех частей;
в границах изделия все позиционные обозначения частей обязаны иметь сквозную нумерацию.

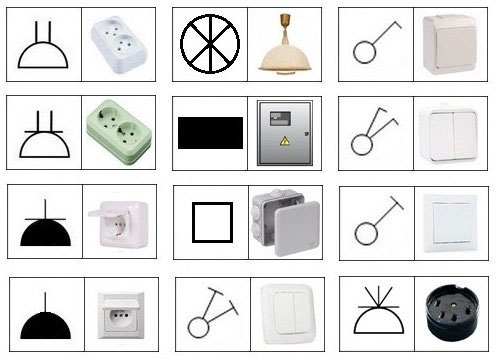

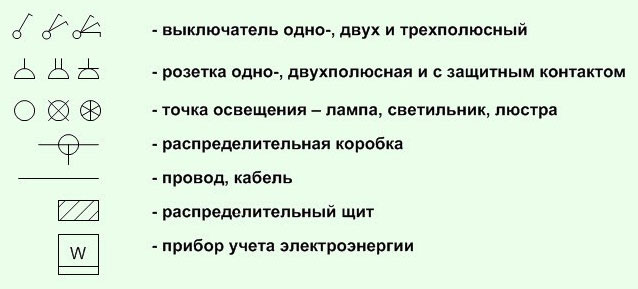

Условные обозначения, применяемые при составлении однолинейных схем

Все элементы энергоснабжения строго определяются нормативными документами и ГОСТами. У каждого элемента есть свои условные обозначения, которые отражаются в чертежах.

прямоугольниками обозначают все щитки;
прямоугольники с чертой понизу — это щитовые элементы магистралей;
черные прямоугольники — это групповые щитки;
прямоугольники с 2-мя диагоналями — это щиты аварийного подключения;
квадратом с чертой понизу обозначают распределительные шкафы и панели однобокого обслуживания;
квадратом с чертой понизу и вверху обозначают распределительные шкафы и панели двухстороннего обслуживания;
квадрат с утолщенной вертикальной линией обозначает протяжную коробку;
круг с утолщенной поперечной чертой и чертой от центра круга в низ — это ответвительная коробка;
круг, от которого ввысь на искосок на право отходит линия — это выключатель, если полюсов несколько, то линий будет столько же, сколько и полюсов;
круг, от которого вниз на искосок на право отходит линия — это открытая установка, если частей несколько, то и линий будет столько же, сколько и частей;
круг, от которого вниз на искосок на право отходит перечеркнутая линия — это сокрытая установка, если частей несколько, то перечеркнутых линий будет столько же, сколько и частей;
черный круг — выключатель с высочайшей степенью защиты;
круг с обратными диагоналями ввысь и вправо и вниз и влево — это выключатель с различными направлениями
полукруг с плоской стороной понизу и линией, которая отходит от верхушки полукруга ввысь обозначает бытовую розетку;
полукруг с 2-мя линиями ввысь — бытовая розетка с 2-мя полюсами;
полукруг с одной либо 2-мя линиями ввысь и дополнительной горизонтальной — бытовая розетка с защитным контактом;
полукруг с линией от центра к верхушке — бытовая розетка со сокрытой установкой;
черный полукруг — бытовая розетка с сильной защитой.

Читайте также: Как осуществляется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Обозначения осветительных устройств:

круги — осветительные приборы;
круг, разбитый на 6 частей — люстра;
длиннющий прямоугольник — осветительные приборы с люминесцентными лампами;
круг в центре с поперечным пунктиром и жирной чертой — трос;
круг, слева от которого перевернутая на бок буковка Т — приборы внешнего освещения;
зачерненный треугольник с V-образной развилкой вверху — ламповый настенный патрон;
перечеркнутый диагоналями круг — навесной патрон
круг, перечеркнутый диагоналями только с наружной стороны круга – потолочный патрон;
круг с буковкой A — амперметр;
круг с буковкой V — вольтметр;
круг со стрелкой ввысь снутри круга – гальванометр;
квадрат с буковкой t снутри и стрелой на право — температурный датчик;
квадрат с буковкой N и изображением молнии — осциллограф;
высочайший прямоугольник с отделенным верхним сектором и знаками Wh — электросчетчик.

Особые программы для рисования однолинейных схем электроснабжения

Для правильного дизайна технической документации необходимо изучить требования ГОСТов, но можно применять разработанные специально компьютерные программы. При использовании специализированных программ, все требования будут учтены в автоматическом режиме.

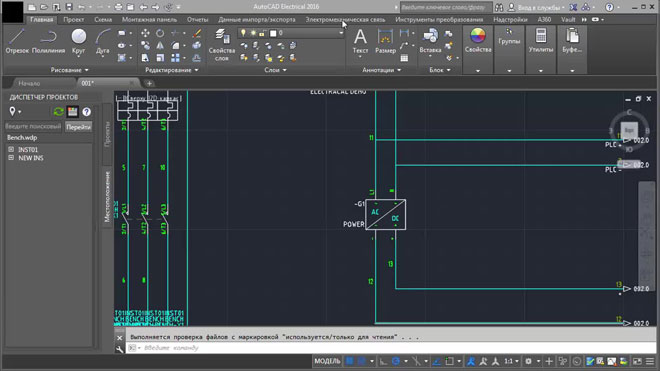

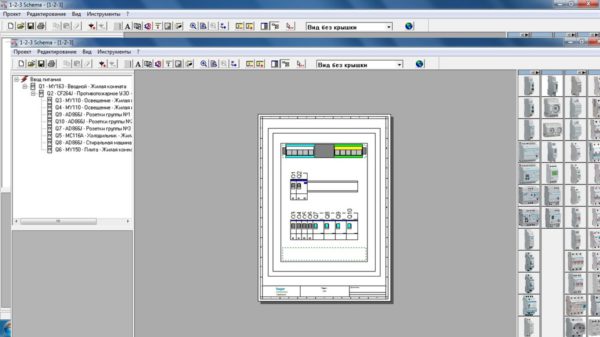

«1-2-3 схема» — очень доступная в осознании бесплатная программка. Подходит для учащихся и начинающих профессионалов; — очень пользующаяся популярностью программка посреди опытнейших профессионалов, понятная и дающая расширенные способности для разработок электрических схем; — бесплатная программка для обывателей, которые применяют программку для составления схемы электроснабжения при строительстве личного дома;

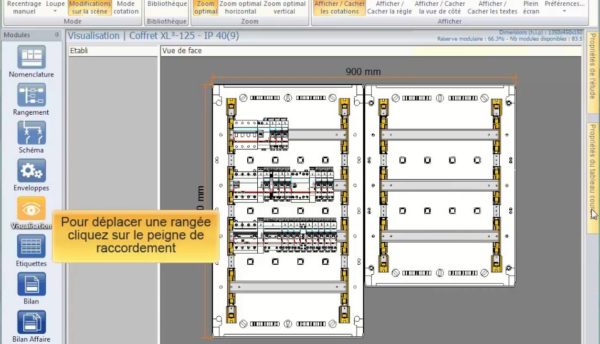

XL Pro² — бесплатная программка для проектирования низковольтных комплектных устройств (НКУ);
«Компас-Электрик» — бесплатная программка для инженеров и профессионалов энергетических комплексов;
Rapsodie — еще одна программка для проектирования низковольтных комплектных устройств. Программка позволяет без усилий собрать подходящий распределительный шкаф по данным характеристикам;
«Eagle» — программка доступна в бесплатном и платном варианте, в платном пакете доступна более расширенная по техническим характеристикам версия;
«DipTrace» — программное обеспечение для сотворения электрических схем, чертежей печатных плат для сотворения электронных изделий.

Для того дабы хорошо и верно создать однолинейную схему нужно строго управляться ГОСТами и эталонами, уметь воспользоваться современными программными продуктами и иметь представление об электрических установках, но вернее всего пользоваться услугами спеца.

Предназначение и особенности проектирования однолинейной схемы электроснабжения

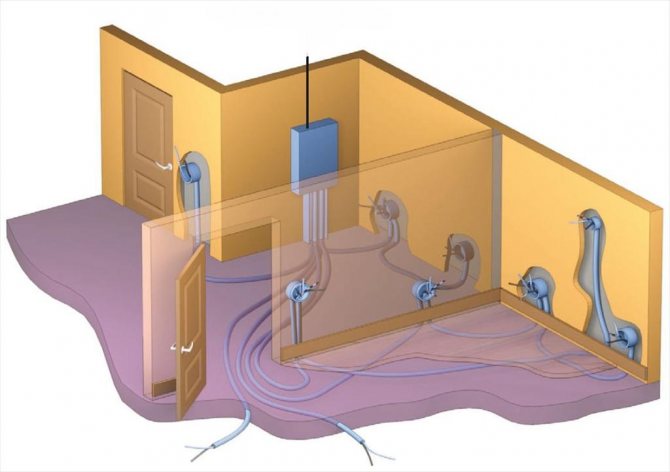

Установка электрической проводки, коммутационных и защитных устройств в квартире, личном доме либо на предприятии просит основательного подхода. Для этого за ранее составляется однолинейная схема электроснабжения. Разглядим, как и в согласовании с какими требованиями решается обозначенная задачка.

Понятие и предназначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий размещение силовых линий и мест их соединения, коммутационных устройств, распределительных пт и т. д. Это содействует нанесению значимого объема инфы на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она нужна для последующей сдачи в надлежащие органы для доказательства проекта электроснабжения определенного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Особенности принципной электрической схемы

Принципная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает составляющие цепи, отображая рабочие свойства и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципный проект электроснабжения является базисным для других видов документации.

Составление принципного чертежа может вестись разнесенным либо совмещенным способом. 1-ый вариант подразумевает отображение огромного количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех частей их рассматривают раздельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Совмещенная методика базирована на отображении всех защитных и коммутационных устройств в конкретной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических частей. В тех случаях, когда устройство задействовано не на сто процентов, следует отразить его полностью на чертеже, обозначив какая часть применяется. При всем этом не используемую часть разрешается изобразить в укороченном виде.

Разница однолинейной и принципной схемы

ОСЭ представляет собой чертеж, на котором изображены составляющие сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества применяемых фаз, что является основным различием от принципных схем. Устройства показываются в согласовании с установленными правилами.

Читайте по теме: Стиральная машина гудит при отжиме

Разновидности однолинейных схем

ОСЭ разделяются на расчетные и исполнительные. Дальше разглядим их отличия.

Расчетные

Разрабатываются для объектов, которые в первый раз подключаются к питающей электросети. В процессе составления чертежа пригодится выполнить ряд вычислений. Они касаются нагрузок и утрат напряжения, которые нужны для подбора кабельных линий, коммутационной аппаратуры и т. д.

При всем этом схема может включать в себя следующую документацию:

Структурный проект электрического оборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
Многофункциональная схема наглядно указывает работу применяемого на объекте оборудования, также определяет категорию угрозы. Обычно, разрабатывается для построек промышленного предназначения.
Размещение пожарной сети.
Монтажный проект, утвержденный надлежащими инстанциями.

Направьте внимание! От корректности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

Исполнительные

Создается для объектов с действующей схемой электроснабжения, по мере надобности замены либо модернизации отдельных участков цепи. В исполнительном проекте отображается:

При разработке схемы для больших объектов следует раздельно отразить все элементы. Поначалу подготавливается однолинейная схема распределительного щита всего объекта, потом для каждого отдельного помещения с указанием линий связи.

Порядок разработки ОСЭ

При разработке однолинейного проекта электросети пригодится соблюдать определенные нормативные правила. При всем этом подбор отдельных частей цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, созданной для формирования проекта электроснабжения, непременно будет нужно отразить:

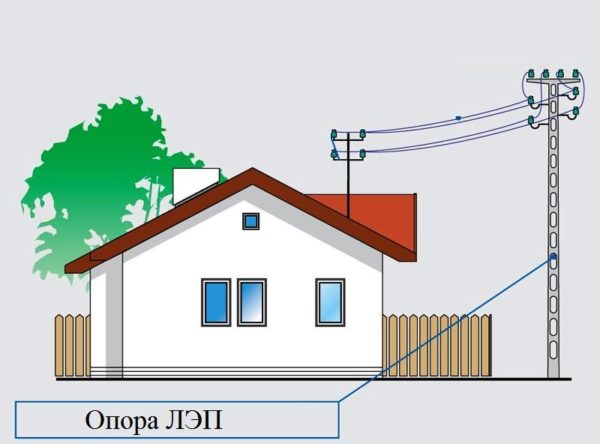

точку подключения к источнику питания;
тип вводного аппарата (автомат либо распределительный пункт) с указанием номинального тока;
сведения об применяемых счетчиках для учета электроэнергии;
марку, длину, сечение и количество токопроводящих жил кабельных линий;
расчетные утраты напряжения и нагрузку;
применяемые защитные устройства;
размещение внутренней и внешней сети освещения.

Этапы разработки

До разработки однолинейного проекта электрической сети пригодится получить техническое условие. Для этого будет нужно обратиться в городской участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, также границы рассредотачивания грядущего проекта электроснабжения.

После чего будет нужно посетить отдел архитектуры и градостроительства по месту проживания. В нем выполнить запрос на выдачу генерального плана земляного участка. Это нужно для четкого определения места прокладки питающей полосы от точки подключения, исключая скрещения с другими инженерными сооружениями. Также можно найти длину будущей кабельной полосы.

На следующем шаге осуществляется расчет планируемых нагрузок, с отображением всех требуемых частей на однолинейной схеме. На оканчивающей стадии остается утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и аспекты дизайна

Построение ОСЭ ведется в согласовании с требованиями ГОСТов ЕСКД. Для этого применяются следующие номера ГОСТов:

709-89 — токопроводящие проводники, электрическое оборудование и контактные соединения;
710-81 — нанесение буквенно-цифровых обозначений;
721-74 — элементы общего применения;
732-68 — обозначение источников света;
755-87 — коммутационные аппараты и контактные соединения;
702-2011 — правила дизайна схем.

При оформлении чертежа рекомендуется придерживаться следующих правил:

Сначало чертится рамка и штамп установленной формы.
По мере надобности можно разнести чертеж на несколько листов, дабы было легче его читать. В данном случае формируется перечень со сквозной нумерацией.
Воплощение маркировки частей цепи делается от источника питания к конечному потребителю. Для этого применяются большие латинские буковкы и арабские числа. 1-ые указывают фазу переменного тока, а 2-ые — последовательность цепи.
Для обозначения положительной полярности применяются нечетные числа, а отрицательной — четные.
Расшифровка маркировки составляющих цепи осуществляется в левой части чертежа либо конкретно над каждым элементом.
Главные характеристики питающей сети, также потребителей можно сносить в отдельную таблицу. При всем этом ее размер не регламентируется.
Допускается применять свободные участки ОСЭ для отображения технических черт кабельных линий в виде текста.

Условно-графическое отображение компонент цепи

Для составления ОСЭ пригодится применять определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После окончания разработки ОСЭ на ней ставится подпись конкретного исполнителя. В предстоящем пригодится получить согласование проекта от ответственного спеца со стороны поставщика, который производит проверку предоставленных данных.

Заключительным шагом станет получение разрешения на реализацию проекта от управляющего городских электросетей. Зависимо от установленного штата обозначенной организации, проверяющий и утверждающий спец может кооперировать обязанности.

Создание чертежа с помощью специализированных программ

Развитие компьютерных технологий существенно упростило процесс сотворения ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в согласовании со всеми муниципальными эталонами на компьютере. Дальше разглядим более распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Обычно, применяется студентами и начинающими юзерами. Программка русифицирована и доступна к скачке на официальном веб-сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, также обозначить каждый отдельный автомат. Программка разработана для сотворения однолинейных схем квартирного типа. Для управления функциями довольно применять только мышку.

XL Pro² от Legrand

Создана для проектирования электрических схем с внедрением частей, которые рассчитаны на низкое напряжение. Для сборки и размещения распределительных шифанеров и щитков серии XL³ можно применять следующие методики:

Программное обеспечение также распространяется безвозмездно, но нужна подготовительная регистрация. XL Pro² способна в автоматическом режиме найти и расположить на схеме нужный тип распределительного комплекса, также обозначит цена оборудования.

XL PRO³

Предугадывает возможность применения методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами конторы Legrand, которые рассчитаны на ток до 6,3 кА. При всем этом имеется функция автоматической корректировки мест расположения электрического оборудования, подбора распределительных щитков с указанием их цены. Скачать XL PRO³ можно на официальном веб-сайте.

Rapsodie — сборка распределительных щитов

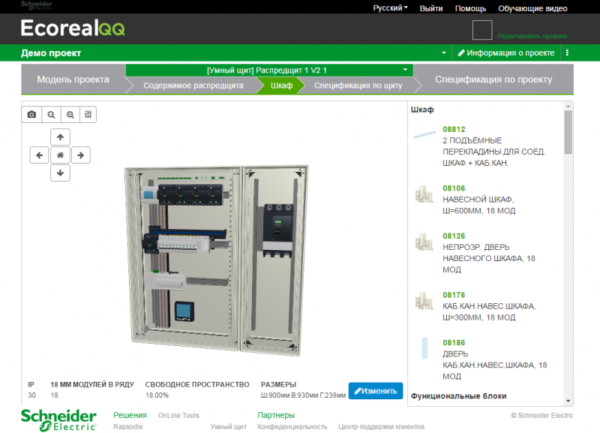

Рассматриваемая программка производит резвую сборку низковольтных распределительных шифанеров компании Schneider-Electric. Кроме главных частей в схему можно добавить и разные дополнительные девайсы, с возможностью прибавления недостающих видов электрического оборудования. При всем этом имеется функция автоматической корректировки конфигурации ранее избранных частей однолинейной схемы. В итоге можно визуализировать разработанный проект, также показать его цена с учетом издержек на монтажные работы.

Rapsodie поставляется в русском виде с легкодоступным и понятным интерфейсом, с возможностью экспорта либо распечатки приобретенного результата. Для применения продукта пригодится за ранее подать заявку на официальном веб-сайте. После ее одобрения юзер проходит обучающий курс.

Дабы верно начертить ОСЭ, пригодится соблюдать общепринятые нормы и правила. Для этого нужно изучить подобающую техно документацию. Использование животрепещущих программ для рисования содействует существенному ускорению процесса сотворения чертежа.

Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Что такое однолинейная схема электроснабжения и для чего нужна

Однолинейная схема электроснабжения является техническим документом, на котором показываются все элементы электрической сети объекта с указанием их черт и характеристик, также установленная и расчётная мощности объекта в целом. Термин «однолинейная» значит, что все электрические соединения, имеющиеся на объекте, вне зависимости от их фазности, на схеме показываются одной линией. Правила дизайна однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное назначение схожей исполнительной документации – информативность и предоставление зрительного восприятия о конфигурации электрической сети объекта, нужного для принятия решений при эксплуатации энергетического хозяйства.

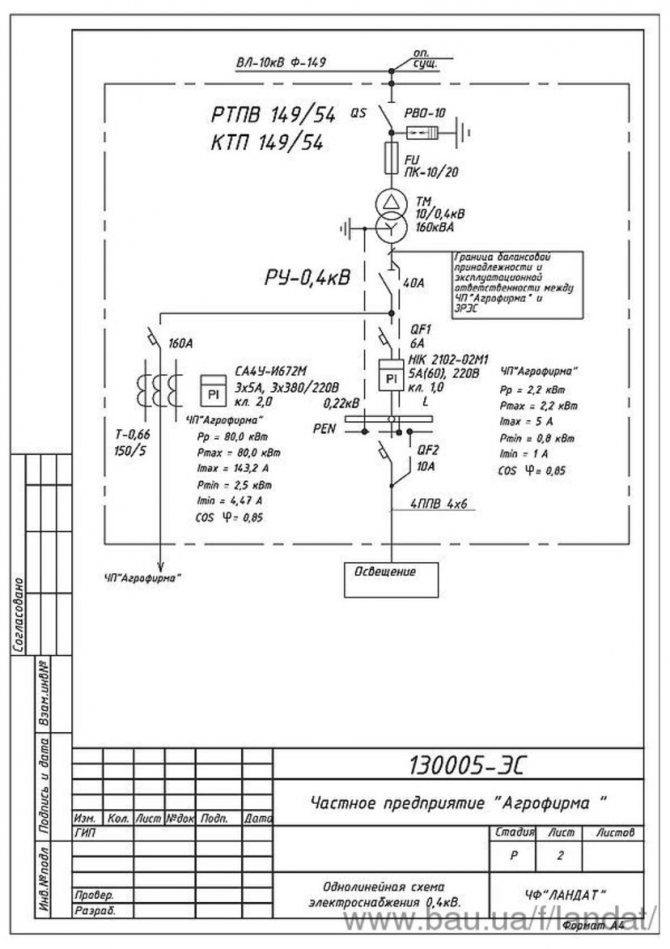

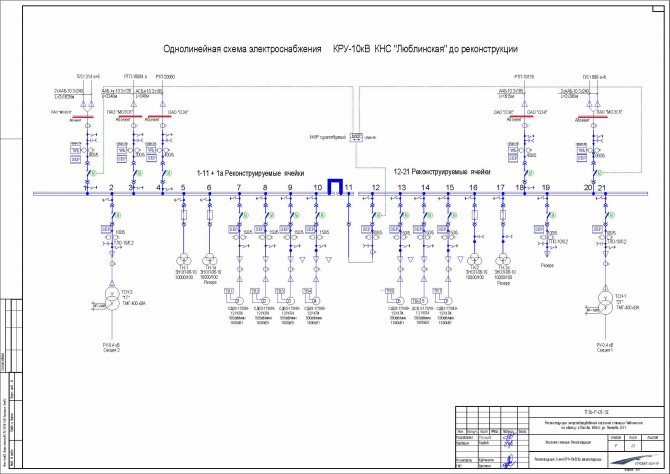

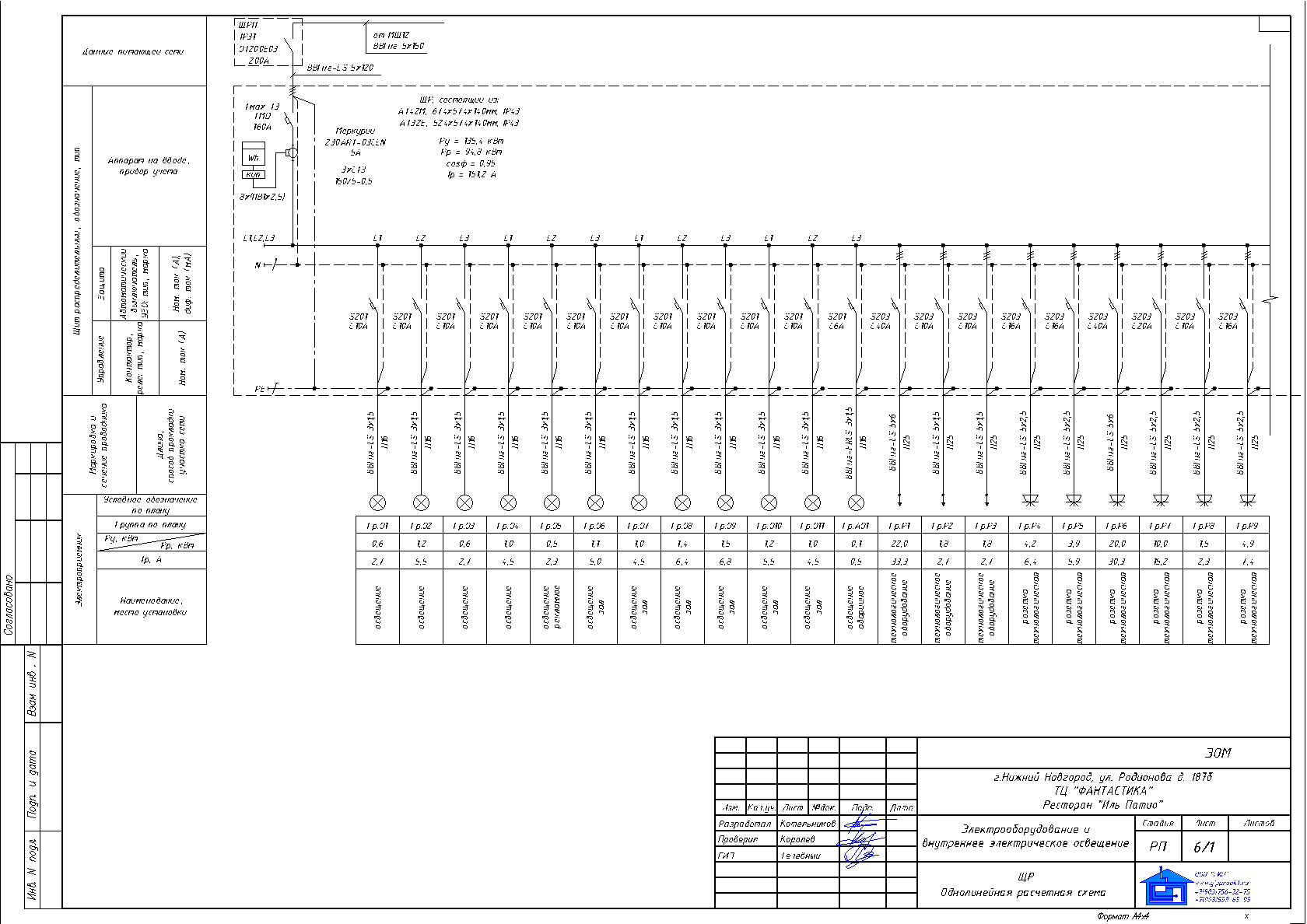

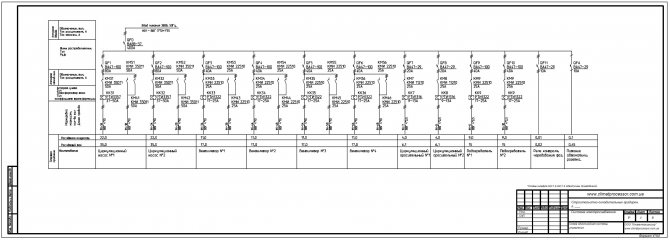

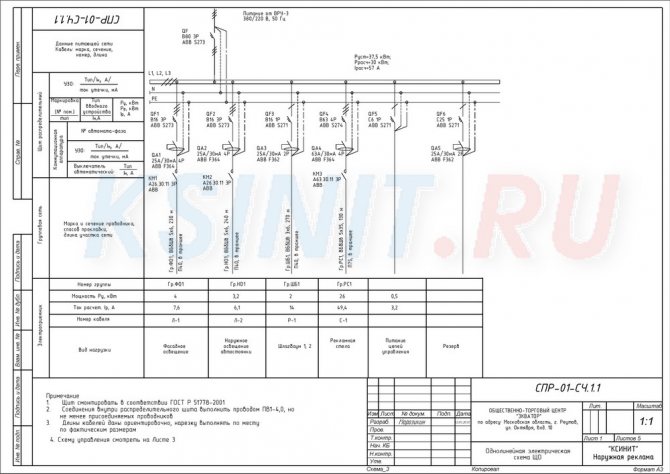

Пример дизайна однолинейной схемы электроснабжения промышленного предприятия

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, обычно, владеют существенно огромным функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

Читайте также: Нелегальное подключение к электросети куда сетовать

sPlan

Обычная программа-редактор для черчения электросхем. Приложение оснащается несколькими библиотеками компонент, которые юзер может расширять при необходимости. Допускается одновременная работа с несколькими проектами, методом их открытия в отдельных вкладках.

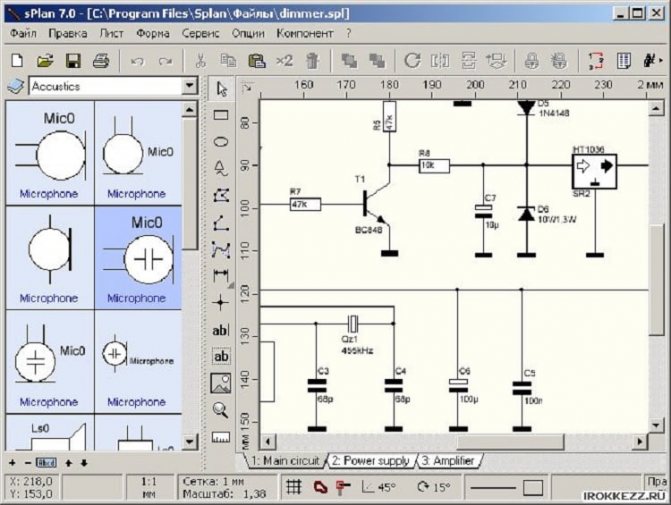

sPlan – удачный графический редактор для электрических схем

Чертежи, изготовленные программкой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати огромных схем на обыкновенном принтере А4-го формата.

Официально приложение не выпускается в российской локализации, но есть программы, дозволяющие русифицировать меню и контекстные подсказки.

Кроме платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет способности сохранить и распечатать нарисованную схему. Во 2-ой предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной трудности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс на данный момент позиционируется в качестве корпоративного решения, потому для рядовых юзеров он будет не увлекателен, в особенности если принять в учет цена ПО.

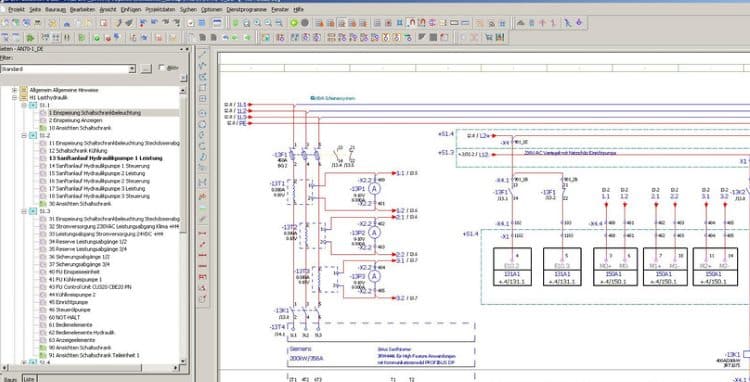

Кусок рабочего окна САПР Eplan Electriс Р8

Target 3001

Мощнейший САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонент насчитывает более 36 тыс. разных частей. Данная CAD обширно применяется в Европе для трассировки печатных плат.

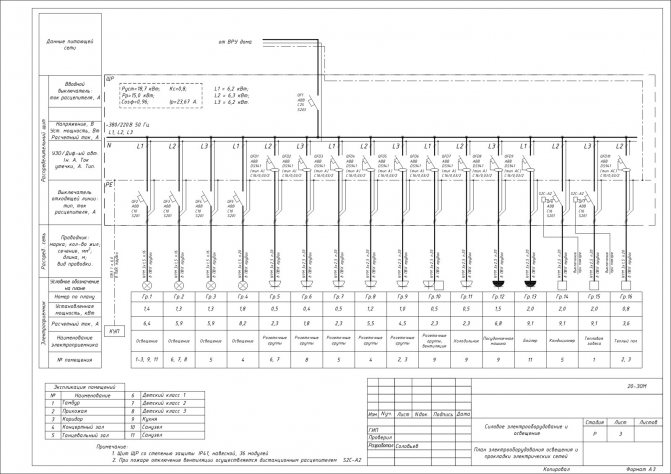

Виды однолинейных электрических схем

Зависимо от того, на каком шаге выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое назначение. На шаге разработки проектной документации составляется расчётная однолинейная схема, служащая главным документом для расчёта характеристик системы электроснабжения. Конкретно этот документ нужен для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электроэнергии.

К сведению! Порядок получения технических критерий на подключение к электрическим сетям регламентирован вблизи документов. Посреди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электроэнергии и оказания этих , «Правил недискриминационного доступа к услугам админа торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации непременно.

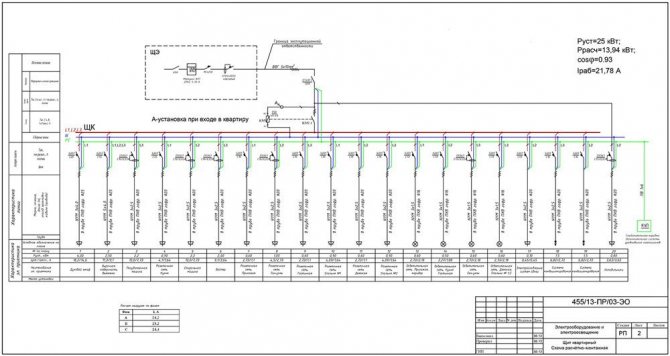

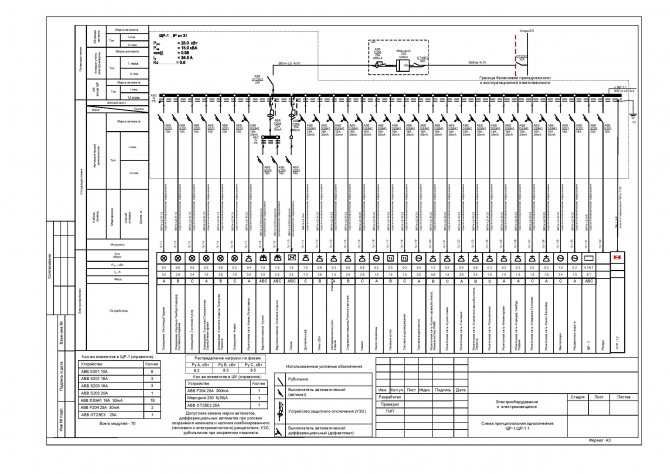

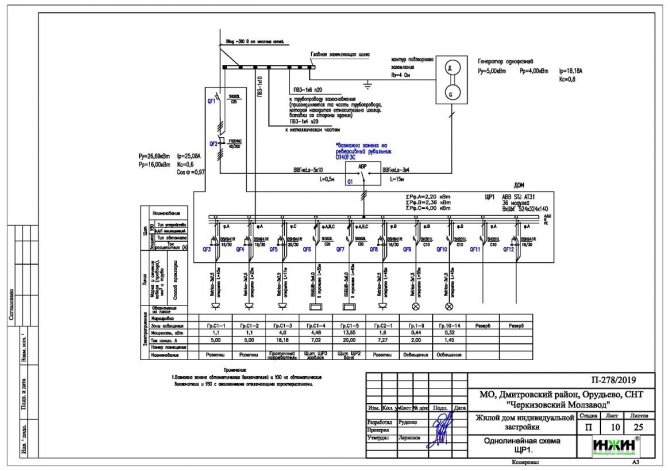

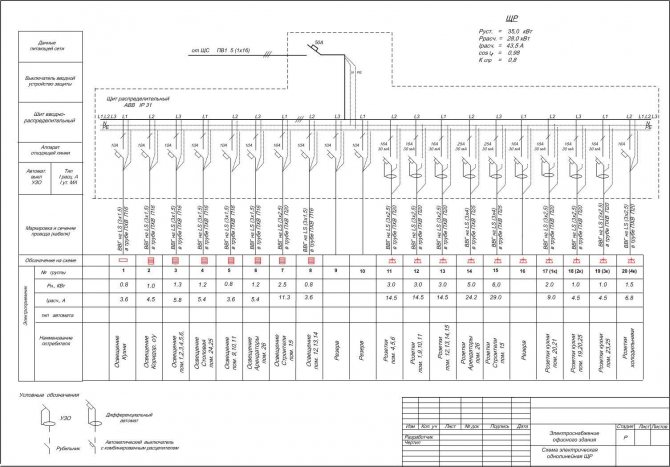

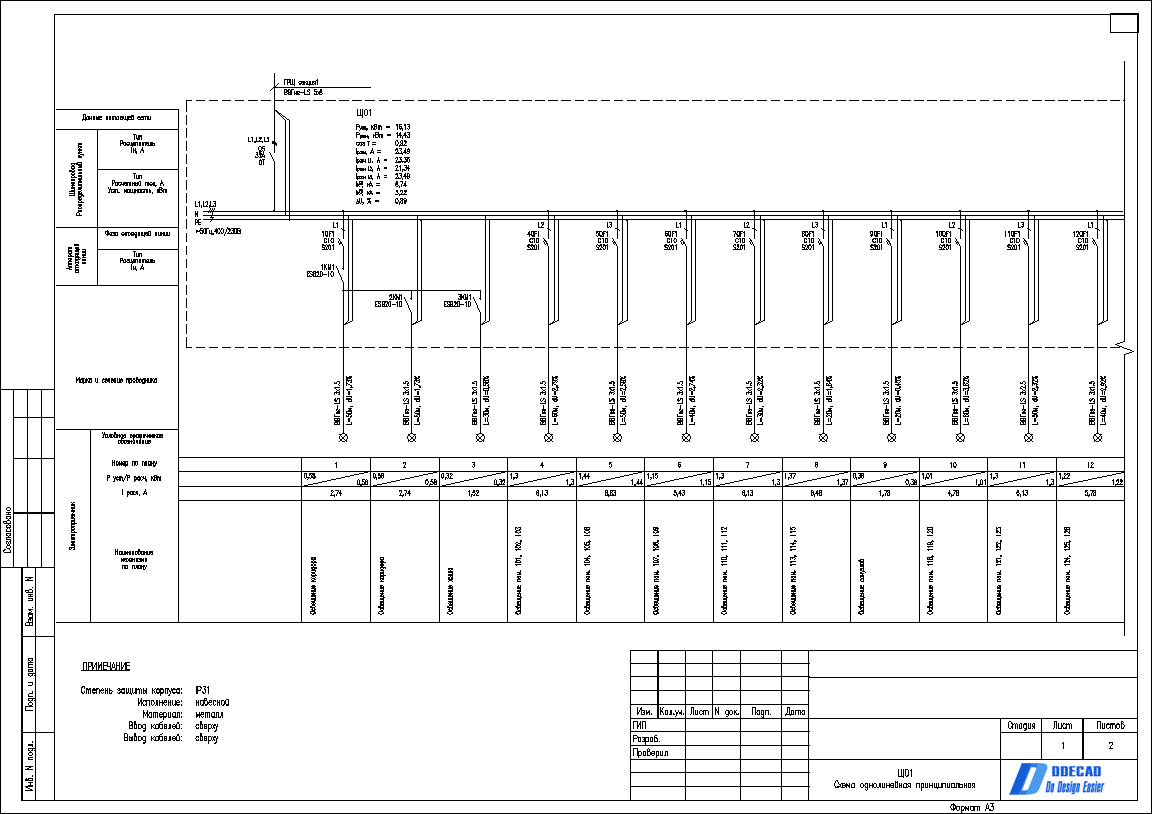

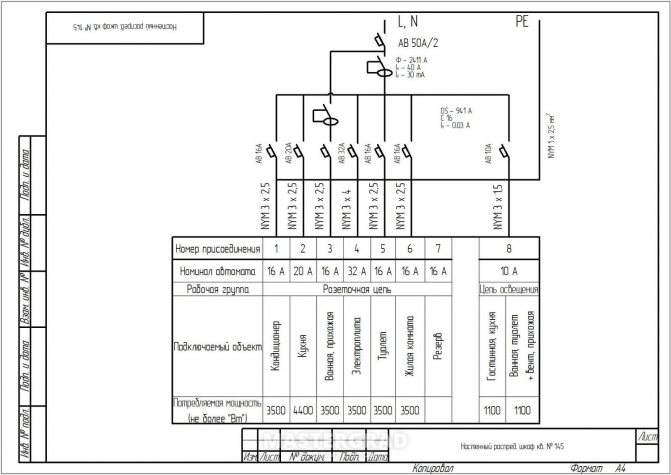

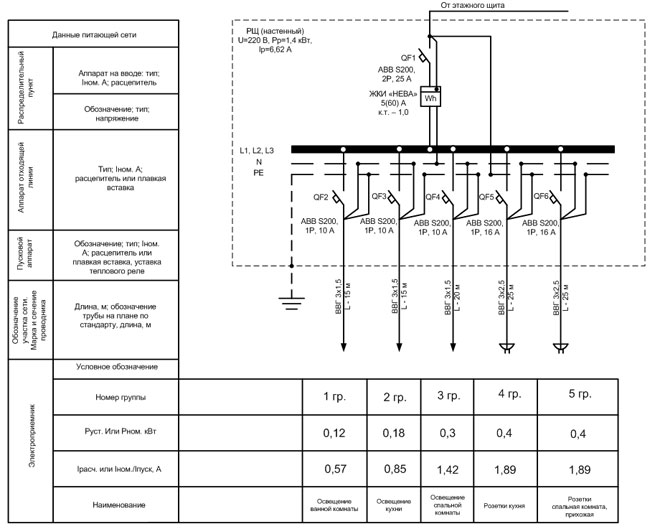

Расчётная схема квартирного щита пригородного дома

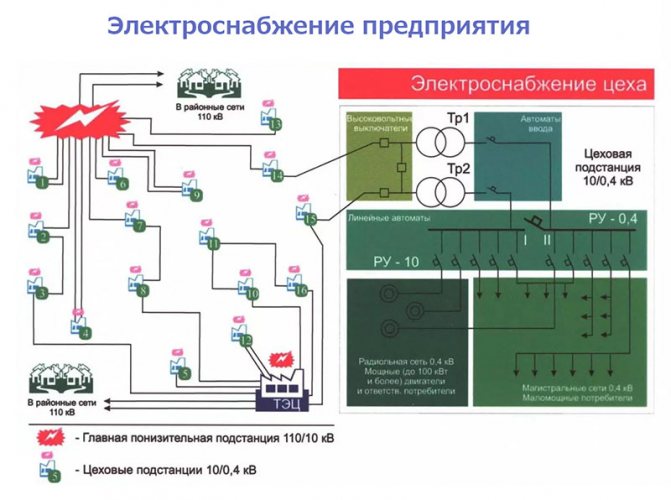

На шаге эксплуатации объекта составляются однолинейные исполнительные схемы, на которых показываются все конфигурации, вносимые в конфигурацию электрической сети в процессе её применения. Это может быть связано с модернизацией применяемого оборудования либо его подменой, добавлением новых мощностей либо конфигурацией конфигурации магистральных и групповых линий. На больших объектах, где система электроснабжения разделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Вначале делается набросок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, потом схема ТП либо ГРЩ (главный распределительный щит) и потом − каждого силового либо осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы принадлежности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

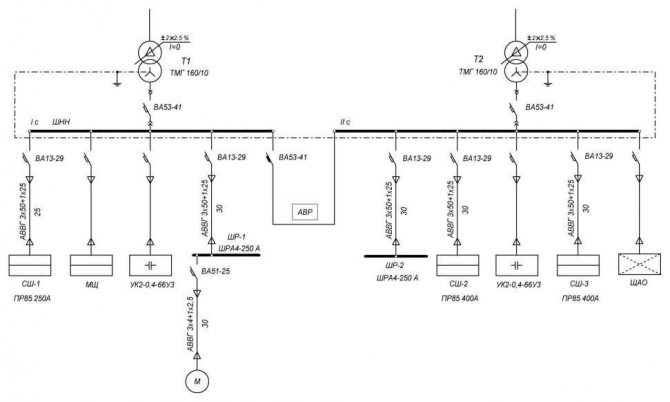

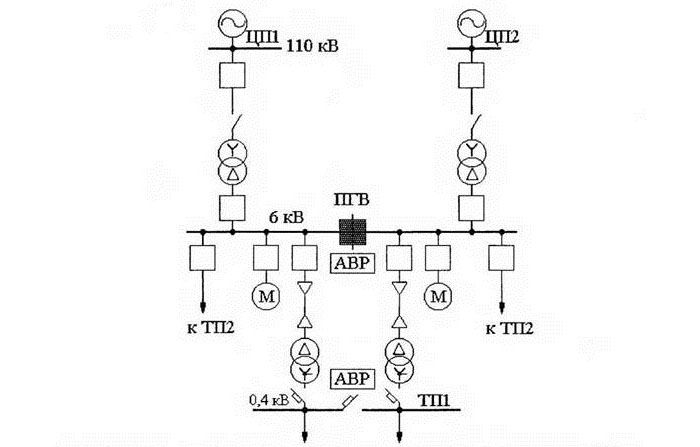

Исполнительная схема 2-трансформаторной подстанции

Читайте также: Хорошо делаем электрогенератор своими руками

На базе однолинейных разрабатываются остальные электрические схемы системы электроснабжения: структурные и многофункциональные, принципные и монтажные.
