Условные обозначения на плане дома

Я столкнулась с неувязкой, что далековато не все визуализаторы могут читать чертежи, и ничего зазорного в этом нет. Когда есть пробел в познаниях, то его естественно необходимо просто закрывать. А я постараюсь для вас в этом посодействовать.

Есть сильно много деталей, принципиальных моментов на чертежах, которые могут вызвать недоумение у в первый раз открывшего их.
А здесь еще прибавьте, если вдруг чертежи выполнены без каких-то таблиц, пояснений к ним. Что за условные обозначения, что они значат? Давайте разберемся.

Я писала в отдельной статье, какая документация и рисунки необходимы для визуализатора от дизайнера, дабы приступить к работе.
https://vk.com/@anastasia_reese-gramotnoe-tz-dlya-.

Сейчас давайте разберем каждый чертеж.

ОБЩИЙ ЧЕРТЕЖ ПОМЕЩЕНИЯ.

Идеальнее всего, если дизайнер может предоставить чертеж в формате DWG. Таким макаром, визуализатор просто может перенести его в программку 3DsMax и резвее возвести стенки.

Для начала, дорогой начинающий визуализатор, может быть я пишу совершенно уж понятные вещи, но может быть для кого-либо и эта информация будет в новинку. Итак вот, смотрим мы на помещение сверху.

Хорошо составленный чертеж обычно подразумевает основной вход в помещение снизу по чертежу.
В условных обозначениях, а такие таблицы Непременно должны быть составлены, для строителей, указаны обозначения на плане и пояснения к ним. В главном это будут: размерные полосы, несущие стенки, перегородки. Их толщина обычно указана или в таблице, к примеру, если она стандартная 100мм, либо на плане в различных местах, так как кое-где стенка может быть и 120мм, а кое-где всего 80мм.

H пр. обозначает высоту проема. Как правило это дверной просвет. Стандартная высота дверных просветов в Рф 2100мм.

H пом. Либо просто H=….мм – это высота потолка. Если это проект еще на стадии ремонта, то вероятнее всего это высота без учета напольных поверхностей и потолка, что тоже займет определенное расстояние. Если на пол ещё можно не сильно ориентироваться, так как пара см не сильно воздействует на визуализацию. А вот потолок в некоторых местах могут опустить на 5-7-10 см.

Н ок. и Н под. -это прописаны высоты подоконника и окна. Подоконника — от пола до верхнего уровня подоконника, и окна — от подоконника до верхнего уровня окна. (Внимание не от пол до верхнего уровня окна).

Дальше размерные полосы демонстрируют расстояния от стенки до дверного проема (в большинстве случаев без учета дверной коробки), потом самого дверного проема, и до окончания стенки либо примыкания следующей, либо до следующего выступа.

Также вы сможете следить на чертеже указание радиаторов, их размещение, расстояния от стенки, где проходит труба. Как они выступают от стенки. Либо напротив. Может быть это конвекторы и размещаются в полу.

Кружочками указаны расположения труб и расстояния до них.

Если есть электрощиток, то это тоже обозначено на чертеже с размером от прилегающей стенки и сноской, и информацией о размере щитка и высоты, на которой он размещен.

Принципиально не забывать о вентиляции, она тоже будет указана на чертеже. А это означает, что вероятнее всего она будет спрятана в короба, и это может быть принудит дизайнера опустить уровень потолка в этом месте.

Что еще не учтено:

1.Как выпирает подоконник, это очень принципиально. На чертеже это должны быть обозначено с размерами.

2. Время от времени под окнами есть ниши для радиаторов, тогда и батареи не выступают вперед. Это тоже должно быть обозначено на чертеже. Проверьте этот пункт на фото помещения, может быть дизайнер в схеме запамятовал для вас об этом указать. Так как для вас пригодится эта информация в дальнейшем, дабы знать, где будет перейти линия штор, дабы ткань «не лежала» в конечном итоге на батареях.

3. Дальше все выступы, ниши, балки на стенках либо потолке – всё это может быть просто будет обозначено на отдельном чертеже. Потому принципиально ознакомиться с полным комплектом и поглядеть фото помещения по способности.

Непременно для вас не нужен чертеж со стенками, где что было до возведения новых перегородок, но на нем может быть указана нужная информация о высотах, выступах и тд. Потому лучше, дабы у вас это было.

ЧЕРТЕЖ МОНТАЖА.

Этот чертеж станет основополагающим вам, так как здесь указаны новые стенки. Но желаю направить ваше внимание, что здесь не указаны все нужные размеры. Если для вас был дан чертеж в DWG – для вас проще. Если же только таковой план, то для вас придется кооперировать информацию на обмерном чертеже и чертеже монтажа. Потому стоит попросить у дизайнера отдельный обмерный план, как должно смотреться помещение после всех демонатжных/ монтажных работ.

На условных обозначениях появилось новым только синим – монтируемые (другими словами новые) перегородки. И красным обозначена звукоизоляция. Стенки со сложной устройством либо выступами обычно указаны, и есть ссылка на развертку. Или схематично обозначено вблизи с чертежом, как на примере выше. Вид А указывает с какой стороны вы смотрите на конструкцию и вблизи чертеж этой самой конструкции. Или дизайнер даёт для вас рисунок с мыслью от руки.

МЕБЕЛЬ.

С течением времени вы научитесь читать чертежи, не обращая внимания на сноски, а пока я распишу для вас, что может стать не понятным. На этом плане с расстановкой мебели и оборудования будут указаны габаритные размеры мебели, и некоторые расстояния до других предметов в комнате.

Время от времени дизайнер выделяет другим цветом сантехнику.

То, что обозначено просто квадратами либо прямоугольниками всегда подписывается.

Стандартные размеры кухонных шифанеров обычно 600х600мм.

Точность в нашей профессии очень принципиальна, потому к этому плану обычно прилагается отдельный файл с ссылками на мебель и оборудование, которые находятся в этом помещении, это может быть word-овский документ либо ссылка в виде таблицу Exсel. Обычно идет наименование, размер, ссылка в вебе на него, фото и примечание.

Шкафы могут быть указаны вот так:

Всегда уточняйте, если эта информация не была дана, как будут задекорированы окна – тюль, портьера, французские шторы. Нужна ли будет для них ниша?
Всегда уточняйте у дизайнера, если вдруг что-то не подписано, и вы не понимаете, что все-таки это такое обозначено на чертеже.

Размещение НАПОЛЬНЫХ ПЛИНТУСОВ.

Тут просто обозначено схемой- в этом случае красным цветом, где проходит плинтус: с размером или до какого предмета мебели. А в таблице прописано название модели.

Также создается и читается схема расположения потолочных плинтусов.

Отдельным чертежом вы получите план освещения. Вблизи с чертежом должны быть таблица с обозначениями. На профессионально-выполненном чертеже будет обозначено четкое наименование каждого осветительного прибора с размерами.

Люстры будут обозначаться значком бОльшего размера.

Таким макаром обозначаются точечные интегрированные либо затратные осветительные приборы. Время от времени круг снутри может быть не закрашен, что обозначает обычной осветительный прибор, а закрашенный может обозначать влагоустойчивый. Соответственно, он будет размещаться в ванной комнате. Но вся эта информация должна быть указана в сноске вблизи с чертежом.

Так обозначаются бра. К ним должны быть сноски с указанием высоты осветительного прибора.

Штрихпунктирной линией указывается путь, где подразумевается сокрытая подсветка. К ней также должна вестись выноска с указанием зачем будет подсветка. К примеру, для шифанеров либо сокрытая для штор, либо просто кое-где в конструкции стенок, потолка либо мебели. И высота расположения электро-вывода.

Заметка:

Смотрите за тем, дабы подвес, к примеру, около кровати, не врезался в стенку. Проверьте его поперечник.

ПЛАН ПОЛА.

Нужен будет, если в проекте предусмотрены различные виды напольных поверхностей, либо перепад высот (ступень).

На схеме должны быть указаны высоты и размеры, где будет перейти линия укладки плитки, а где, к примеру, будет уложен паркет. И приложена таблица, в какой будет расписано название материала с его размерами. Плюс, естественно для вас должны быть предоставлены ссылки на избранный материал.

Стрелочками указывается место начала укладки плитки, эта информация больше предназначена для строителей.

ПЛАН ПОТОЛКА.

Для вас пригодится для осознания расположения всех сложных конструкций, которые должны быть указаны на чертеже. Если кое-где есть перепад высот, либо ниша со сокрытой подсветкой, если есть балки, вентиляция.

В таблице указывается цвет и пояснение к чертежу. Также указаны отдельные схемы, как будет сотворена та либо другая ниша. Плюс размеры, где будут перейти перепады либо углубления в потолке.

Читайте по теме: Схема подключения однофазового узо с заземлением

РАЗВЕРТКИ.

Это схематические чертежи стенок. Все проф дизайнеры делают развертки каждой комнаты, где наглядно показаны некоторые предметы мебели, указана покраска, обои либо тип покрывающей поверхности. Тут наглядно видны высоты – размещение картин, декора, бра, электрического оборудования, расположения шифанеров, полок и тд. Указаны размеры, виды покрытий и тд.

На этом всё, если у вас есть дополнения, если я кое-где что-то забыла, буду рада комментариям либо личным сообщениям, дабы дополнить статью.

По тексту: ". предоставить чертеж в формате DWG", "Стандартные размеры кухонных шифанеров обычно 600х600мм.", . и др. Я, к примеру, с этим не согласен. Не все делают в Максе (сказочный эталон); кухонные эталоны, вроде бы это мягко сказать, закончились с развалом производства (массового и типового). На данный момент больше свободы и есть возможность уйти от старенькых шаблонов. Можно проектировать персонально. Холивара устраивать на данную тему не желаю. Статья имеет место быть и создателю респект!

Единственно появился вопрос, т.к. мне приглянулся из схемы потолочный плинтус (ищу для себя нечто схожее размером 150-200 мм., дабы упрятать гофру с проводкой, но в нашем регионе в магазинах такового не повстречать), существует ли схожий в природе и где его можно приобрести (раз дизайнеры такое предлагают в собственных проектах)?

Если это итоговый итог проекта, который отдаётся Заказчику, то я бы добавил еще в схему освещения наличия выключателей, количество в них кнопок, тип если нужно (перекрестный, переходной) и какой выключатель(также кнопка, если их несколько) отвечает за какой осветительный прибор. Для расчёта электрики это очень принципиально.

РоманФ По тексту: ". предоставить чертеж в формате DWG", "Стандартные размеры кухонных шифанеров обычно 600х600мм.", . и др. Я, к примеру, с этим не согласен. Не все делают в Максе (сказочный эталон); кухонные эталоны, вроде бы это мягко сказать, закончились с развалом производства (массового и типового). На данный момент больше свободы и есть возможность уйти от старенькых шаблонов. Можно проектировать персонально. Холивара устраивать на данную тему не желаю. Статья имеет место быть и создателю респект!

Это не потолочный плинтус, а конструкция из гипсокартона. Летящий потолок не делают из плинтусов (галтелей, карнизов). Ранее было дело, но аккуратней смотрится из гипсокартона.
А так есть описание артикулов — европлас и орак декор. Я думаю в Вашем регионе такое есть, они на данный момент всюду есть, поглядите в магазинах которые продают отделку.

hikkikamori Если это итоговый итог проекта, который отдаётся Заказчику, то я бы добавил еще в схему освещения наличия выключателей, количество в них кнопок, тип если нужно (перекрестный, переходной) и какой выключатель(также кнопка, если их несколько) отвечает за какой осветительный прибор. Для расчёта электрики это очень принципиально.

Согласен, без обозначения групп освещения по выключателям — проект не полный. Строители бывают не могут разобраться с готовыми чертежами, а так наделают много глупостей.

1-ая идея: — О, какая-то карта в R6:Siege!,)

Спасибо за статью! Как раз находил схожую информацию, в дальнейшем собираюсь делать ремонт в квартире. Уже визуализировал имеющийся чертёж и расставляю мебель

Листал и поразмыслил что это ноды в каком нибудь материале, а позже оказалось что это чертёж.

Спасибо огромное за комментарий, я учту. Это непременно принципиально для рассчета электрики, но не для визуализации. Хотя здесь соглашусь, что идеальнее всего естественно, когда на визуализации уже есть и выключателя, и розетки. И тогда схему по розеткам необходимо предоставить, но просто очень нередко к моменту шага сотворения визуализаций электрика ещё не утверждена, сильно много меняется в процессе после просмотра визуализаций.

Условные обозначения на чертежах

Все чертежи, будь то схемы для строительства, дизайна либо машиностроения, имеют условные обозначения. Обычно это числа, буковкы либо их композиции. Разобраться в этих условных обозначениях тяжело, ведь для каждой сферы есть свои обозначения и эталоны.

Для каждой отрасли индустрии применяются свои ГОСТы, которые регламентируют использование определенных условных обозначений.

Виды графических обозначений

Вне зависимости от сферы, в какой применяется чертеж, все условные обозначения делятся на несколько групп. Исследование этой инфы поможет резвее разобраться в специфичных знаках и терминологии (набросок 1).

Условные обозначения бывают:

Буквенными: их используют для обозначения условных величин. Обычно, знаками обозначают расстояние, глубину, высоту либо периметр.
Цифровыми: обозначают все измерительные величины, к примеру, четкие размеры помещений либо деталей, угловые отличия и др.
Буквенно-цифровыми: довольно редчайшая разновидность чертежных условных обозначений, ведь обычно их включают в состав электротехнических установок.

В отдельную группу выделяют графические условные обозначения. Они числятся универсальными, ведь подходят не только лишь для обозначения отдельных деталей и предметов, но и материалов, из которых они сделаны.

Условные обозначения на чертежах ГОСТ

Сходу следует уточнить, что составление чертежей – дело суровое. Хоть какое обозначение должно строго соответствовать ГОСТу. Для каждой сферы индустрии есть свои списки ГОСТов. Их можно отыскать в методических наставлениях, справочниках и другой спец литературе (набросок 2).

Набросок 2. Примеры обозначений по ГОСТ

Нужные условные обозначения для составления чертежей можно отыскать в ГОСТ 2.109-73, 2.303-1968 и 2.315-1968.

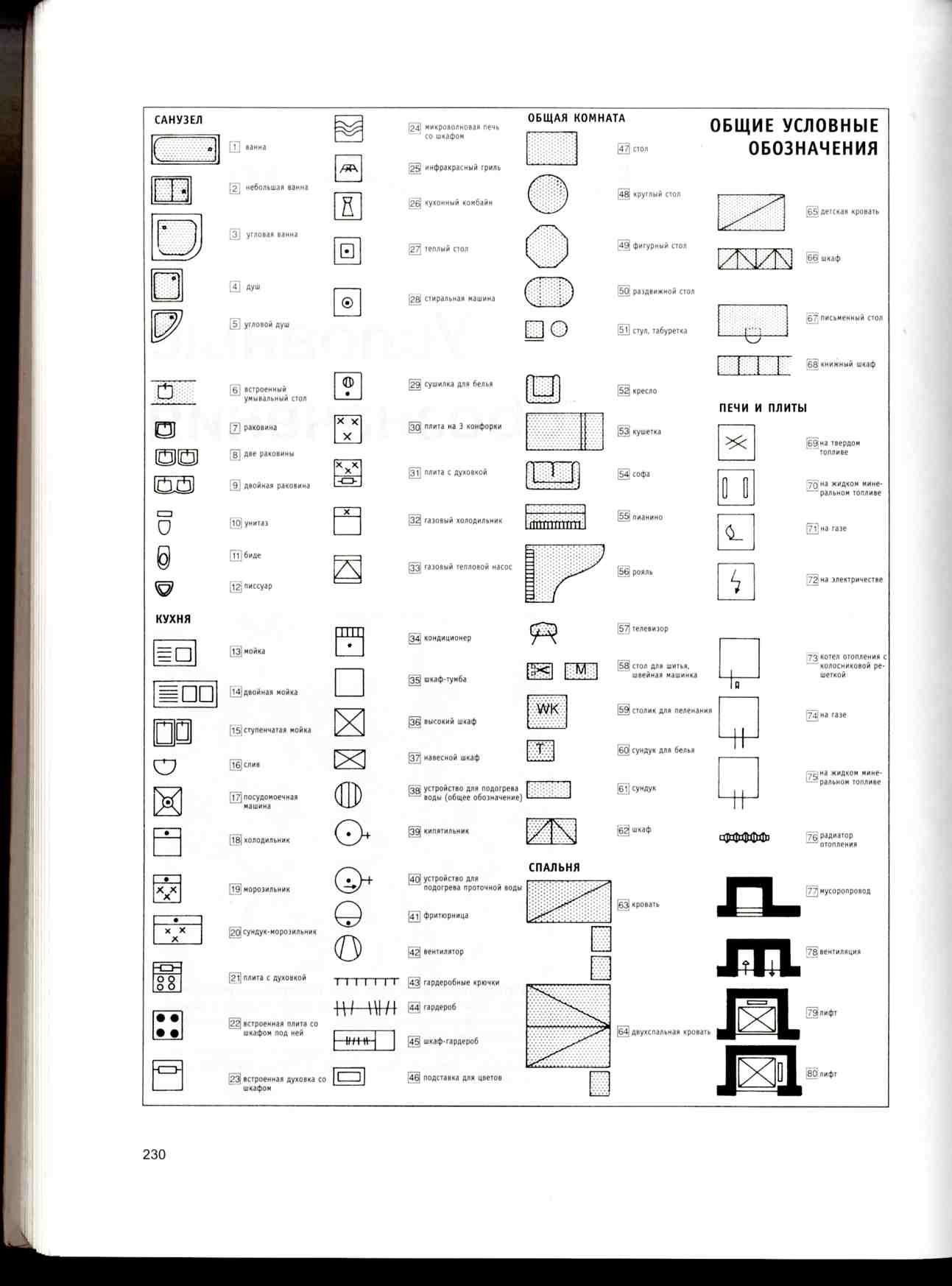

Условные графические обозначения на чертежах квартир и домов

Человеку, который не связан со строительством и машиностроением, информация об условных обозначениях на чертежах все равно понадобится, хотя бы для того, дабы разобраться в чертеже квартиры либо личного дома.

Не считая расположения окон и дверных просветов, на таких схемах обычно указывают информацию о расположении главных коммуникаций.

Электроснабжения

Условные обозначения играют в особенности важную роль при составлении чертежей электроснабжения.

Для каждого типа чертежа предусмотрены свои обозначения, которые регулируются надлежащими нормативными документами.

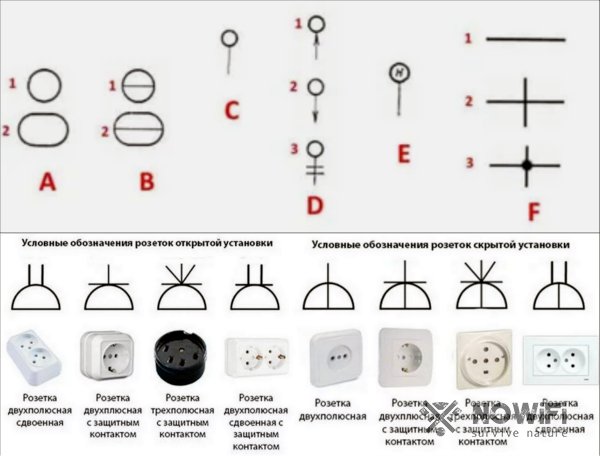

На рисунке 3 приведены примеры условных обозначений электроприборов и средств автоматизации в согласовании с ГОСТом 21.404-85.

Набросок 3. Обозначения электроприборов на чертежах

Приведенные обозначения можно расшифровать так:

А – Главные (1) и допускаемые (2) изображения устройств, которые инсталлируются за пределами электрощита либо распределительной коробки.
В – Тоже самое, что и пункт А, кроме того, что элементы размещаются на пульте либо электрощите.
С – Отображение исполнительных устройств (ИМ).
D – Воздействие ИМ на регулирующий орган (дальше РО) при выключении питания:

Происходит открытие РО
Закрытие РО
Положение РО остается постоянным.

Е — ИМ, на который дополнительно установлен ручной привод. Данный знак может употребляться для всех положений РО, обозначенных в пт D.
F- Принятые отображения линий связи:

Общее.
Отсутствует соединение при скрещении.
Наличие соединения при скрещении.

Для источников питания приняты свои изображения (набросок 4):

A – источник с неизменным напряжением, его полярность обозначается знаками «+» и «-».
В – значок электричества, отображающий переменное напряжение.
С – знак переменного и неизменного напряжения, применяется в тех случаях, когда устройство может быть запитано от любого из этих источников.
D – Отображение аккумуляторного либо гальванического источника питания.
E- Знак батареи, состоящей из нескольких частей питания.

Полосы соединителей представлены таким обозначениями (набросок 5):

А – Общее отображение, принятое для разных видов электрических связей.
В – Токоведущая либо заземляющая шина.
С – Обозначение экранирования, может быть электростатическим (помечается эмблемой «Е») либо электромагнитным («М»).
D — Знак заземления.
E – Электрическая связь с корпусом устройства.
F – На сложных схемах, из нескольких составных частей, таким макаром обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (обычно, указывается номер элемента).
G – Скрещение с отсутствием соединения.
H – Соединение в месте скрещения.
I – Ответвления.

Еще более инфы об условных обозначениях на чертежах можно отыскать в видео.
