Условные обозначения частей электрических схем

Здрасти, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является очень принципиальным умением профессионалов КИПиА, электромехаников, электрослесарей, конструкторов электрических устройств, цепей и сетей. Все же, человеку без специальной подготовки, часто, даже самая обычная электрическая схема (в особенности ее элементы) является совсем непонятным продуктом чьей-то проф деятельности.

Обозначения на электрических схемах имеют давнишнюю историю — еще в эру СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось большущее значение. В связи с этим требовалось единое осознание значения частей цепей. Поэтому, нужно было сделать единое графическое обозначение электрических частей, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в пределах Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В пределах данной статьи нереально разглядеть все тонкости обозначений, правил, принципов построения электрических схем, так как ГОСТ является довольно большим документом с множеством графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой предполагает проводники с низким сопротивлением, которые передают электрический ток от 1-го элемента цепи к другому, к примеру, от источника к потребителю либо от трансформатора к рубильнику с предстоящим рассредотачиванием. Это самое примитивное разъяснение, так как видов электрической проводки существует огромное количество. В голове мещанина сходу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стенки.

Как это не покажется странноватым, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные полосы электропередач. На схемах обозначение электрических проводов, в большинстве случаев, осуществляется в виде полосы, ведущей от 1-го элемента цепи к другому.

Строго говоря, ГОСТ предлагает разделять обозначения проводников на группы:

Термин «план проводки» – это не совершенно корректная терминологическая единица, так как «проводкой» в данном случае стоит осознавать не только лишь сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах частей, то перечень расширится до изоляторов, трансформаторов, устройств защиты и заземления и т.д..

О розетках

Всем отлично понятно, что розетка – это устройство штепсельного типа, созданное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником либо устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Бытовые розетки делят на группы:

• для открытой установки
• для сокрытой установки
• блоки с выключателем и розеткой

В каждой группе есть подвиды зависимо от полюсности и наличия защитного контакта:

• однополюсные
• двухполюсные
• двухполюсные с защитным контактом
• трехполюсные
• трехполюсные с защитным контактом

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном либо автоматическом режиме. Так же как и розетки на электросхеме, выключатели (вместе с переключателями) обозначаются зависимо от их характеристик работы и конструктивного выполнения, также степени защиты.

• однополюсные
• однополюсные сдвоенные
• однополюсные строенные
• двухполюсные
• трехполюсные

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты заходит ряд многоразовых и разовых устройств, совсем различных по конструктивному выполнению, сферам использования, скорости срабатывания, надежности, критерий эксплуатации, также учитывающие огромное количество других характеристик.

К примеру, всем отлично известны плавкие предохранители в электронно-бытовых устройствах, плавкие разовые пробки в старенькых квартирных распределительных щитах. Также отлично известны автоматические выключатели разных типов и конструктивных выполнений. Наименее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех устройств защиты заключается в принудительном разрыве участка электрической цепи при неожиданном возрастании нагрузки по току либо при неожиданном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются другими нормативно-техническими документами.

О заземлении

Заземлением именуется такое соединение токопроводящих частей электрического устройства либо электрической машины (другой конструкции) с землей, которая имеет отрицательный потенциал, при котором вероятный пробой на корпус не причинит разрушений либо не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

• заземление (общее обозначение)
• бесшумное заземление (незапятнанное)
• защитное заземление
• электрическое соединение с корпусом (массой)

В конечном итоге, не считая того, что обозначение заземления на электрических схемах соотносится с базисным методом начертания этого элемента, имеет огромное значение прорисовка заземления зависимо от того аппарата, или участка схемы, где заземление применяется. Важным моментом в обозначении частей электрических схем, являются размеры этих частей, также правила и последовательность прорисовки разных участков электрической схемы.

К примеру, свои особенности имеют обозначения на электрических схемах частей радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

Графические обозначения

Продолжим тему условно-графических изображений электрических частей на схемах, чертежах и планах. Выше мы разобрали общие моменты. На данный момент же приведём приятные изображения таких частей как розетки, выключатели, электрощиты и почти все другое.

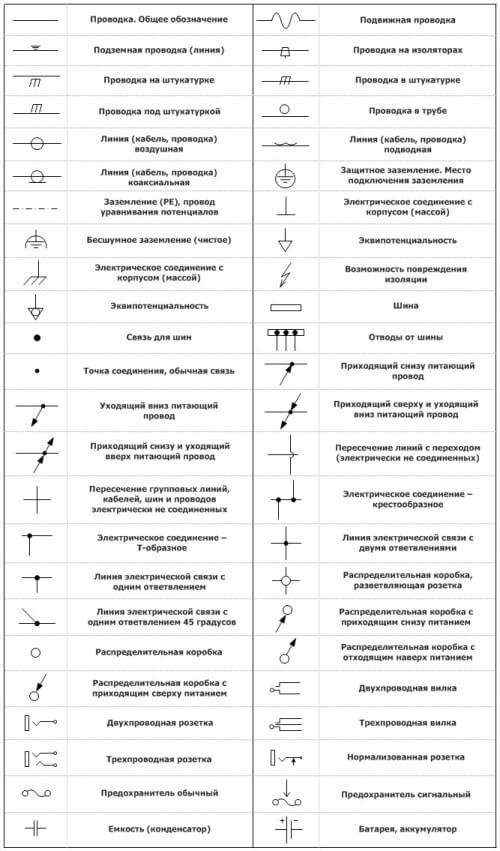

Обозначения электропроводок и соединений

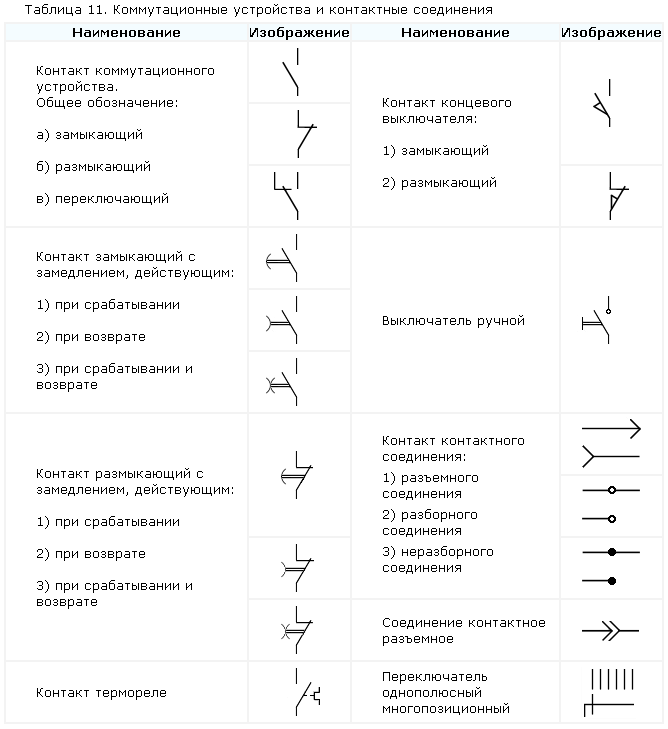

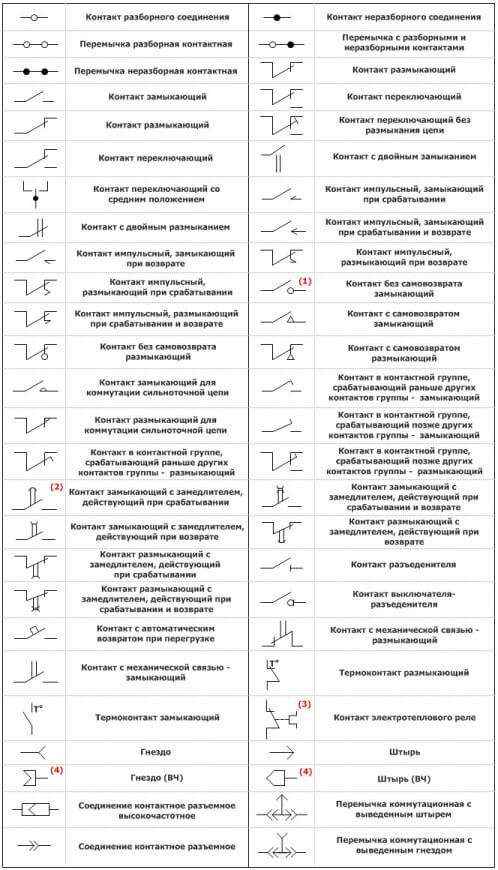

Обозначения контактов и контактных соединений

1. Обозначение самовозврата (либо его отсутствие) применяется только по мере надобности специально выделить наличие таковой функции в контактном узле.
2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с обратной стороны обозначения подвижного контакта.
3. Такое обозначение контакта применяется при разнесенном методе изображения реле.
4. Соединение контактное разъемное, коаксиальное (частотное).

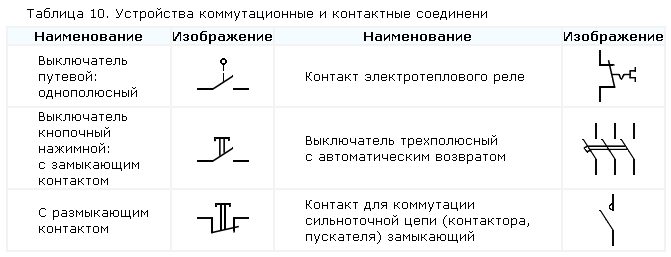

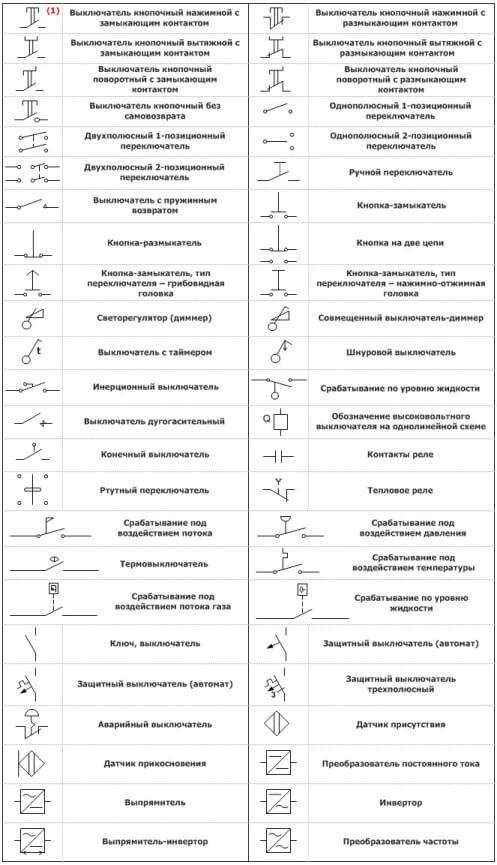

Обозначения разных выключателей

1. Кнопочные выключатели имеют самовозврат, кроме тех, которые обозначены как не имеющие самовозврата.

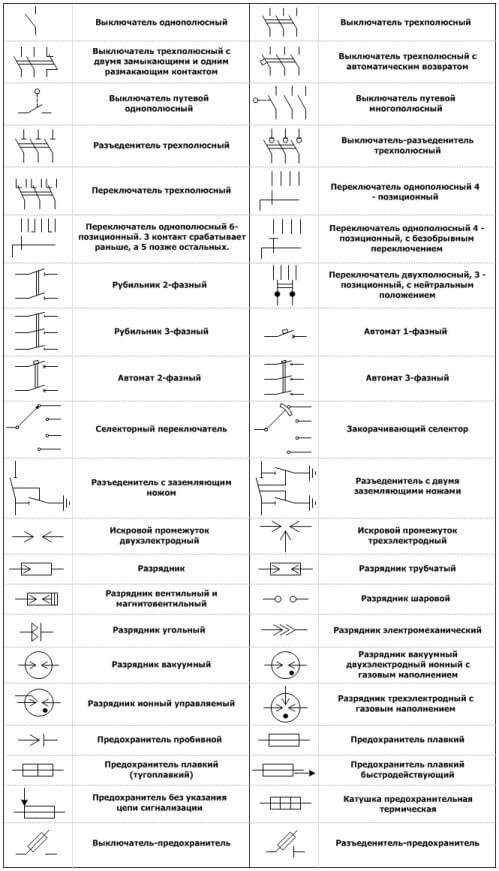

Обозначения переключателей, рубильников и разрядников

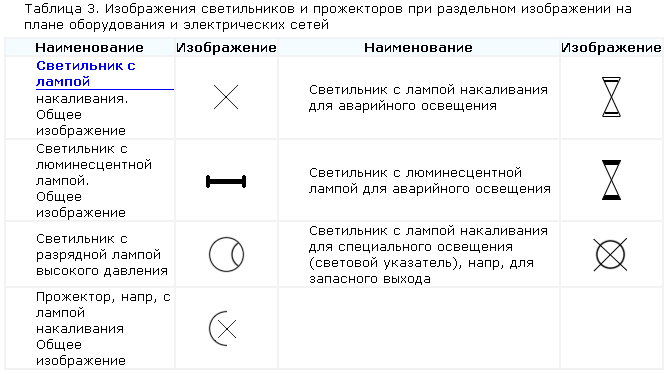

Обозначения источников света и осветительных устройств

Для указания типа ламп применяются буквенные обозначения:

• EL — электролюминесцентная
• FL — флуоресцентная.

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

• U — 1-ая фаза
• V — 2-ая фаза
• W — 3-ая фаза
• N — нейтральный провод
• PE — защитный провод
• E — заземляющий провод
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

• L — общее обозначение фазного провода
• L1 — 1-ая фаза
• L2 — 2-ая фаза
• L3 — 3-ая фаза
• N — нейтральный провод (рабочий ноль).

Неизменный ток – обозначение проводов:

• L+ — положительный полюс
• L- — отрицательный полюс
• M — средний провод.

• PE — провод защитный с заземлением
• PU — провод защитный незаземленный
• PEN — совмещенный защитный и нейтральный провод
• E — провод заземляющий
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — провод эквипотенциальный.

Цветовые обозначения проводки

Обозначение фазного проводника (L) – цвет изоляции:

Белоснежный, красный, карий, черный, оранжевый, сероватый, фиолетовый, бирюзовый, розовый.

Условные обозначения в электрических схемах

Схема представляет собой упорядоченный набор символов и знаков, в главном графических (построенных на базисных изображениях) и буквенных — код содержит одну, две и в некоторых случаях три буковкы. Хоть какой домашний мастер должен разбираться в схеме, уметь читать ее, дабы не допустить ошибок при разводке проводов либо кабелей в доме.

В данной статье разглядим главные подходы к чтению схем:

• какие виды схем пригодятся мастеру;
• какие особенности имеют графические изображения;
• буквенно-цифровые обозначения и их шифровку.

Материал будет полезен не только лишь начинающим проектировщикам, но и опытным мастерам, так как специалист должен оставаться специалистом, и отменно отличаться познаниями на фоне других.

Виды электрических схем

Все схемы разработаны и применяются в полном согласовании с ГОСТами. В 2011г. вышла новенькая редакция документа ГОСТ 2.702-2011 под заглавием «ЕСКД (единая система конструкторской документации). Правила выполнения электрических схем». Этот документ дополнен и принят к выполнению с 1 января 2012 г. Также можно пользоваться учебником для учащихся по специальности «электроснабжение»

По ГОСТу схемы делятся на 8 типов, но начинающему мастеру будет довольно 3-х: принципной, многофункциональной и монтажной схем. Разглядим раздельно каждую.

Принципная схема как база устройства электросети.

Схема представляет собой список условных обозначений, без которых очень трудно осознать устройство электрических сетей. Перед разбором схемы электрику нужно:

1. сравнить чертеж и схематические изображения, отыскать их на документе;
2. найти род тока (неизменный, переменный, трехфазный) и отыскать источник питания ведущих узлов;
3. отыскать устройства защиты, найти последовательность действий устройств при запуске, остановке либо вероятном замыкании электроцепи.

Таким методом спецу проще выполнить заключение о всех процессах, протекающих в звеньях цепи. Если ему нужна начертить только силовые полосы, будет довольно линейной схемы, а для всех видов цепей пригодится полная. Если схема сложная, допустим, в ней указаны резервирующие цепи, электрик может пользоваться оперативным описанием коммутаций, животрепещущих на сегодня.

Читайте также: Проводка в древесном доме

Многофункциональная схема

В этом типе схем указываются только главные блоки и узлы. Это дает электрику представление о работе системы в целом, о том, как все элементы связаны между собой. Для жилых домов такие схемы обычно не составляют, они носят типовой нрав. По ГОСТу все элементы и устройства должны быть нанесены совмещенным либо разнесенным методом. В некоторых случаях схему можно упрощать.

Монтажная схема

В ряде документов ее также именуют схемой соединений. Монтажная схема — это план помещения, с указанием всех устройств: розеток, выключателей, осветительных приборов. В ней проставлены буквенно-цифровые коды, согласно которым можно осознать принципы подключения. В ней можно указать длину цепей и рекомендуемые значения. Монтажная схема является неплохой подсказкой для начинающих. Этой же схемой руководствуются при установке бытовых устройств.

При разработке собственных проектов необходимо непременно управляться ГОСТом 2.702-2011. В основном документе прописаны графические и буквенные знаки, которые разглядим ниже.

Графические знаки в электрике

Графические знаки разделяются на базисные изображения, на обозначения шин и проводов, обозначения линейных схем, знаки розеток и другие элементы.

Главные базисные изображения являются неотклонимыми, в них нетрудно разобраться даже начинающему мастеру, без них не обходится ни один электроприёмник. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют мелкие размеры и используются практически всюду, что озабочивает новичков. Не излишним будет знать схематичные изображения этих частей.

Несколько примеров базисных изображений:

• диоды обозначаются треугольником, пересекаемым линией;
• окружность с поперечником 12 мм показывает на транзисторы;
• для обозначения резистора применяется прямоугольник (размер 4х10мм);
• катушки изображаются дуговыми линиями в количестве от 2 до 4, все находится в зависимости от предназначения;
• значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.

К базисным изображениям относятся функции подвижных и недвижных контактов, с указанием в схемах.

Изображения проводов, кабелей и шин

Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней разглядим их виды и значение:

К примеру, ровная линия с точкой на конце обозначает, где завершается проводка, а на полосы из нескольких проводников будут нанесены зарубки. В нужных случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.

Условное обозначение проводки на электросхемах Обозначение проводки в трубах и гофрорукаве Обозначение прокладки шин и шинопроводов

Схематически изображаются провода, которые отличаются предназначением и методом прокладки. Все обозначения посодействуют избрать подходящий для монтажных работ материал и позволять судить о мощности электросети.

Читайте также: Установка стиральной машины: аннотация по монтажу, советы экспертов

Как изображаются однолинейные схемы?

Однолинейные схемы пригодятся для сборки электрощитов. В их базе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земельные шины, и другое оборудование. При работе с таковой схемой необходимо быть особо внимательным, так как часть знаков имеет похожий нрав. В пример можно привести катушки реле, для графики которых применяется только прямоугольник. Монотонно обозначаются контактор и рубильник, тут главное увидеть один маленькой элемент на стационарном контакте.

При составлении однолинейной схемы принципиально осознавать, что некоторые знаки обозначаются несколькими значками: скажем, наличие 2-ух галочек попорядку показывает на количество проводов.

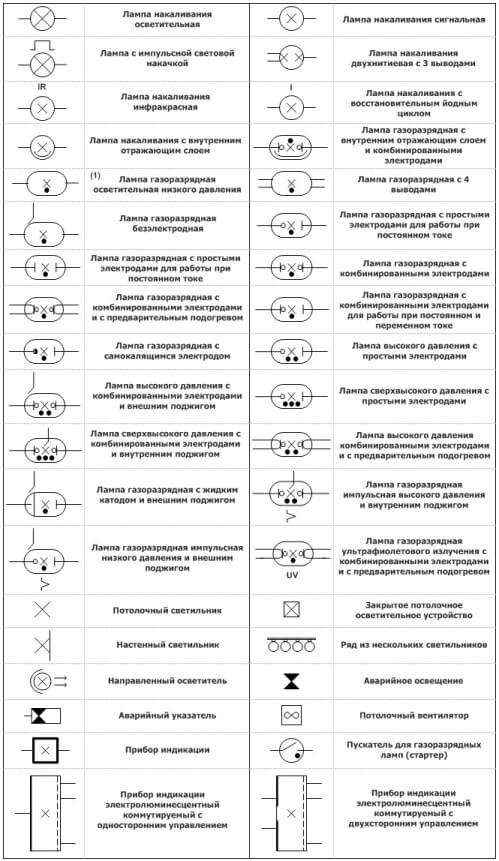

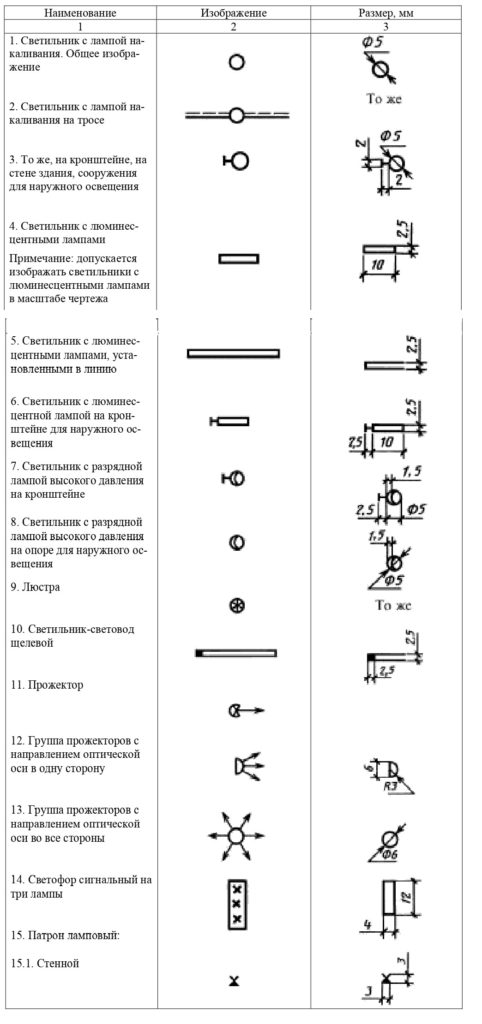

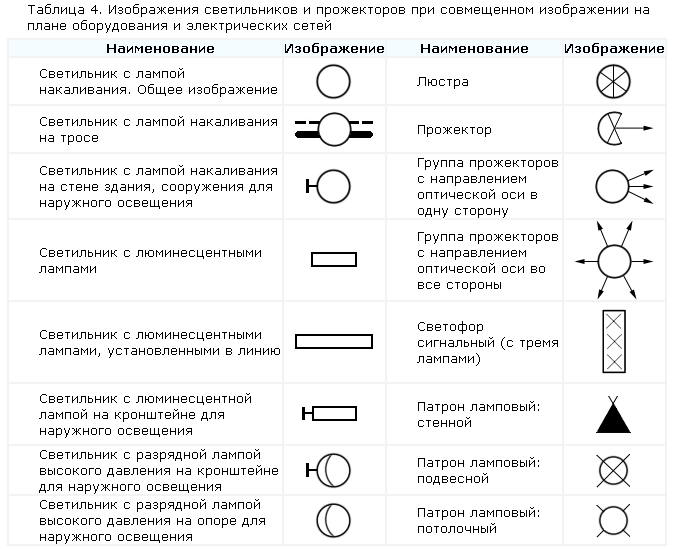

Обозначения ламп и осветительных приборов

Эти знаки в особенности нужны, если в доме есть сложные светильные установки. В отличие от других обозначений они довольно ординарны и просто запоминаются.

Например говоря, обыденным кружком обозначается осветительный прибор с галогеновой лампой либо лампочкой накаливания; узенький и длиннющий прямоугольник показывает на люминисцентную лампу. Особая символика есть даже для ламповых патронов.

Обозначение осветительных приборов на электросхемах

Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению собственного жилища.

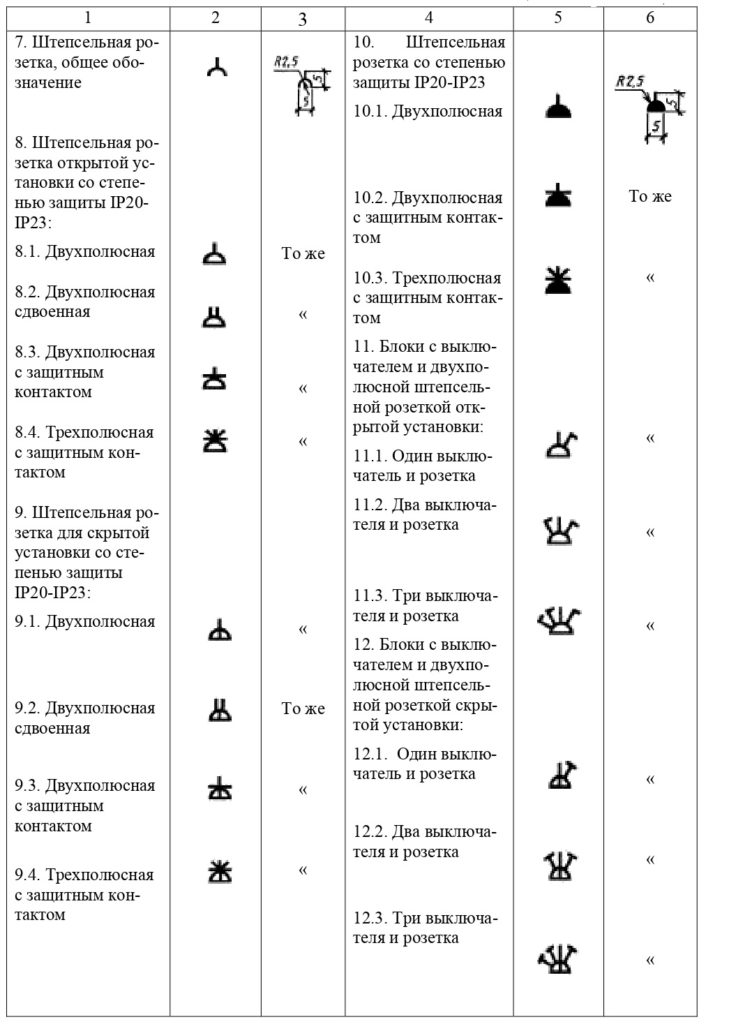

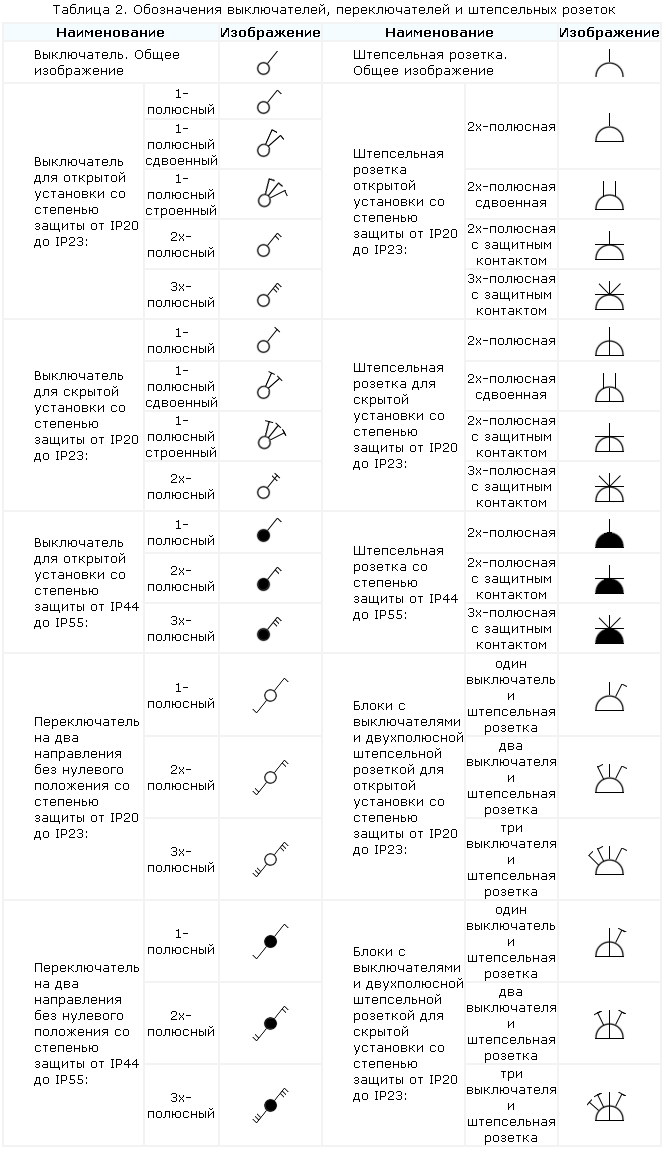

Графическое изображение розеток и выключателей

По графическим изображениям розетки делятся на несколько типов:

• 1 тип: открытая установка розеток. Есть четыре обозначения этой установки, дозволяющие мастеру различить их по полюсам: двухполюсные, трехполюсные, сдвоенные и одинарные розетки.
• 2 тип: сокрытая. Такие розетки отличаются глубиной установки в стенки и подключаются к контактам сокрытой проводки.
• 3 тип: гидрозащищенная установка. Места с завышенной влажностью — это кухня, ванная комната, или внешние места строения, находящиеся в зоне риска. Характеристики защиты таких устройств от IP44 до IP55. Спектр характеристик показывает на возможность попадания излишних предметов (вовнутрь розетки не должны просочиться предметы размером более 1 мм), устойчивость к дождикам и защите от пыли.

Символика открытых и укрытых розеток имеет идентичные признаки: отличить открытые от закрытых можно по вертикальной черте снутри значка. Гидрозащищенные розетки выделены на схемах черным цветом.

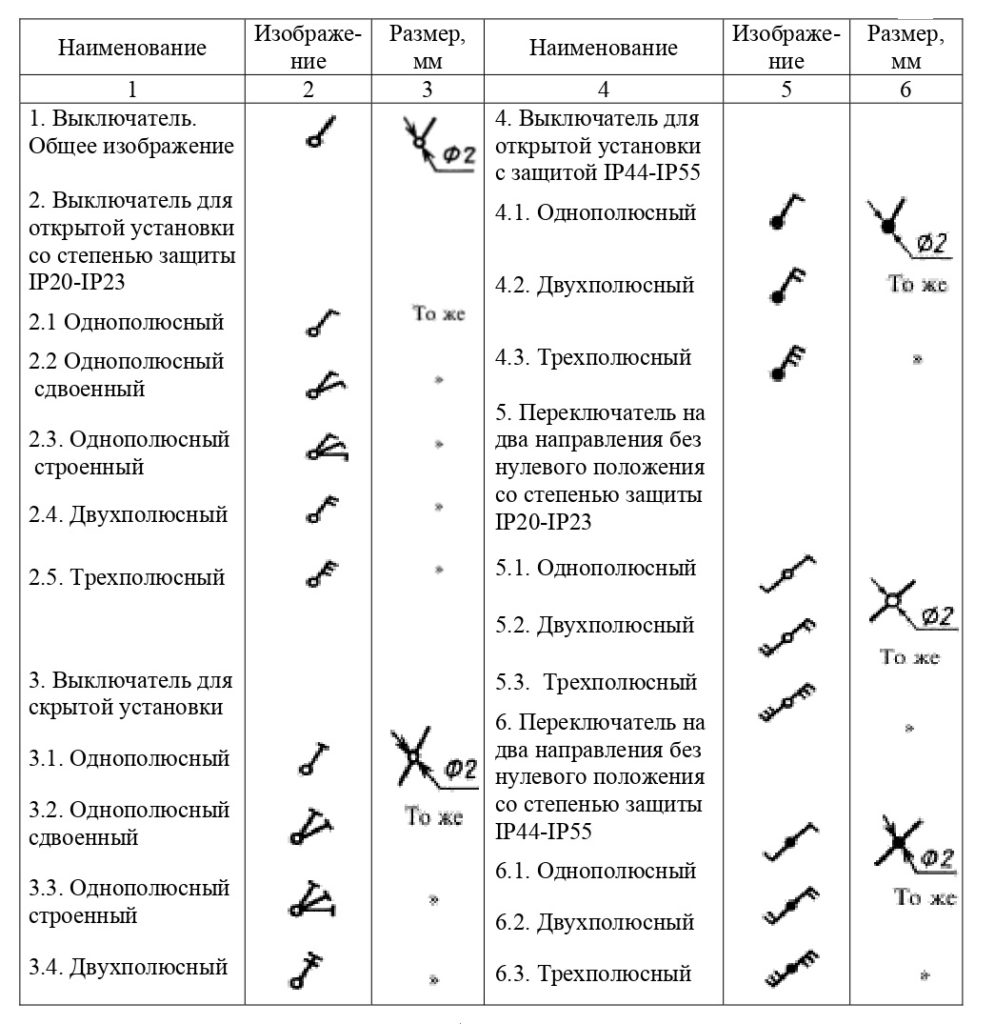

Буквенное обозначение выключателей

Буквенное обозначение розеток

В жилых зданиях городского типа монтируют розетки со сокрытым заземлением, а устройства открытого типа ставят в древесных строениях, к примеру, на дачных участках.

Читайте также: Самостоятельный установка проводки

Электрику принципиально знать систематизацию полюсов и разбираться, где применяются двухполюсные розетки, и где приборы с 3-мя полюсами. В главном многополюсные розетки устанавливают на фабриках и заводах.

Знаки для чтения принципных схем

Знаки принципных схем напоминают базисные. Дабы научиться их читать, следует уяснить стандартные значки всех частей, которые есть в электроустройствах. Главные из них: обозначения букв и цифр, пунктирные, механические и экранированные полосы, коаксиальные кабели и другие. В этом перечне можно опустить значки для радиоустройств, так как при составлении схемы электросети дома они не настолько нужны.

Примеры обозначений:

• разъемные элементы обозначаются значками Х1 и Х2;
• принятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
• экранирование отрисовывают штрихпунктирной линией, связывая ее с общим проводом. Это обозначение нужно, так как многие узлы электроустройств реагируют на магнитное поле.

Для того дабы хорошо читать принципные схемы, нужно научиться отличать цепи главной схемы от вторичных. В базе основных цепей части, преобразовывающие поток электроэнергии, в базе вторичных узлы мощностью менее 1 киловатта. Они учитывают и определяют расход электричества и координируют работу электроприборов.

Буквенные знаки на электросхемах

Все устройства подписывают латинскими знаками, по мере надобности ставят порядковый номер.

В большинстве случаев применяется однобуквенная символика. Так, буковка A принадлежит к группе «Устройства», в которую входят лазеры, усилители, электромашинные агрегаты и другие приборы. Группу B составляют микрофоны, звукосниматели, термоэлектрические элементы и микрофоны. По другому говоря, это устройства, где происходит преобразование неэлектрических величин в электрические.

Для детализированной расшифровки принято применять знаки из 2-ух букв и поболее букв. 1-ый знак будет неотклонимым, дабы осознать, к примеру, группу устройства электроприбора, а 2-ая буковка укажет элемент, входящий в ее состав. К примеру, обозначение BM будет указывать на микрофон. Вроде, все очень просто, главное уяснить эти знаки.

Разглядим еще примеры двойных буквенных кодов:

• QF — автоматический выключатель в силовых цепях (F — относится к группе защитных устройств);
• SF — автоматический выключатель в цепях управления;
• знаками KT обозначают реле времени, а KV — реле напряжения;
• счетчик активной энергии PI;
• счетчик реактивной энергии PK.

Буквенное обозначение устройств звуковой сигнализации, блока питания, фотоэлемента, реле и др.

Буквенное обозначение амперметра, омметра, вольтметра, потенциометра, трансформатора тока, антенны

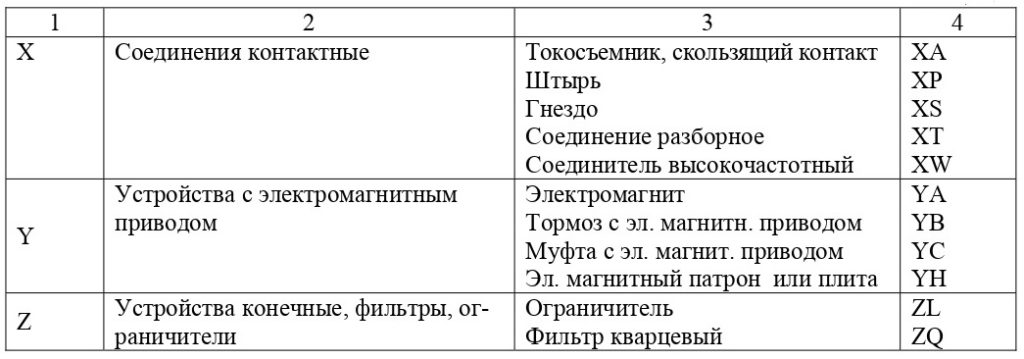

Буквенное обозначение: соединений контактных, устройств с электромагнитным приводом, фильтры

Начинающему электрику следует знать огромное количество инфы и безошибочно читать схемы. От этого зависит работа электроустройств и безопасность людей. Время от времени дело не только лишь в желании, но и в тренировке. Без базисных познаний об электричестве будет трудно разобраться даже в простых знаках и схемах. Полезным будет без помощи других выстроить несколько принципных схем, дабы научиться делать это на отлично.

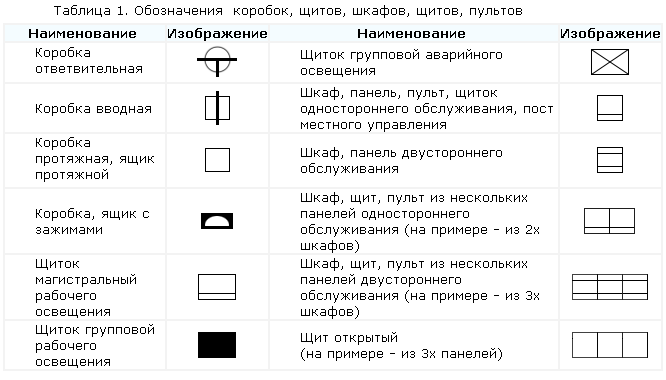

Условные графические обозначения в электрических схемах

В какой-то момент, занимаясь проведением электромонтажных либо электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат огромное количество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует огромное количество видов частей электрических схем, имеющих самые различные функции, потому, нет одного документа, определяющего корректность графического обозначения всех частей, которые можно повстречать на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрического оборудования и проводок, частей электрических цепей на схемах, взятых из разных действующих в текущее время документов. Скачать безвозмездно подходящий ГОСТ полностью можно, перейдя по ссылкам понизу странички.

Скачать безвозмездно ГОСТ

• ГОСТ 21.614 Изображения условные графические электрического оборудования и проводок в оригинале

• ГОСТ 2.722-68 Обозначения условные графические в схемах. Машины электрические

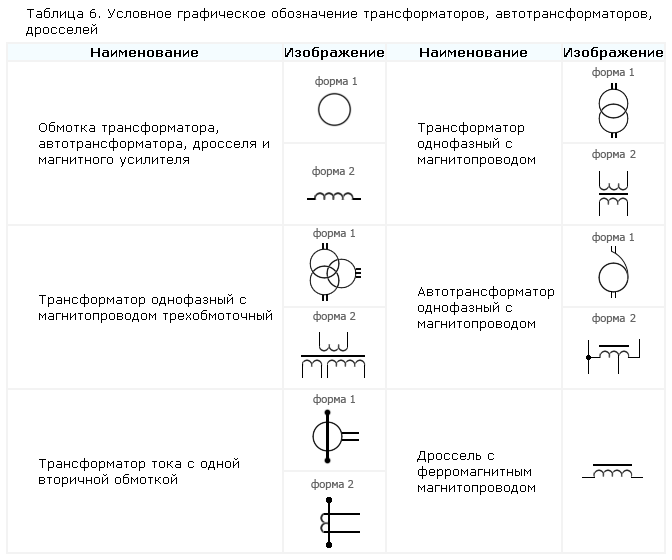

• ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

• ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

• ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

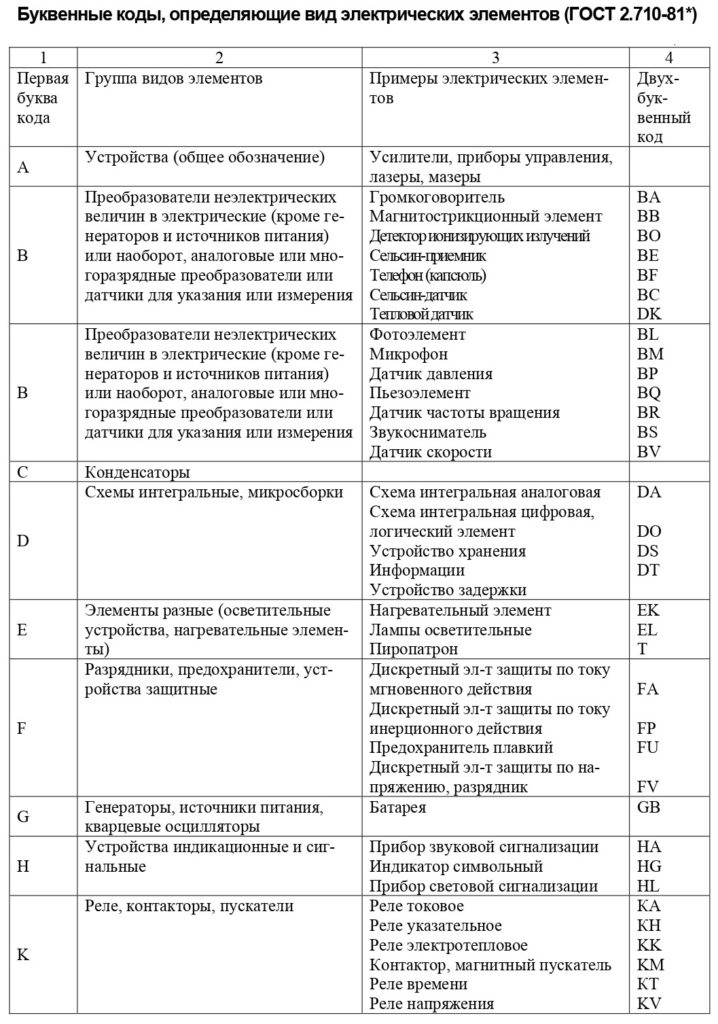

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81)

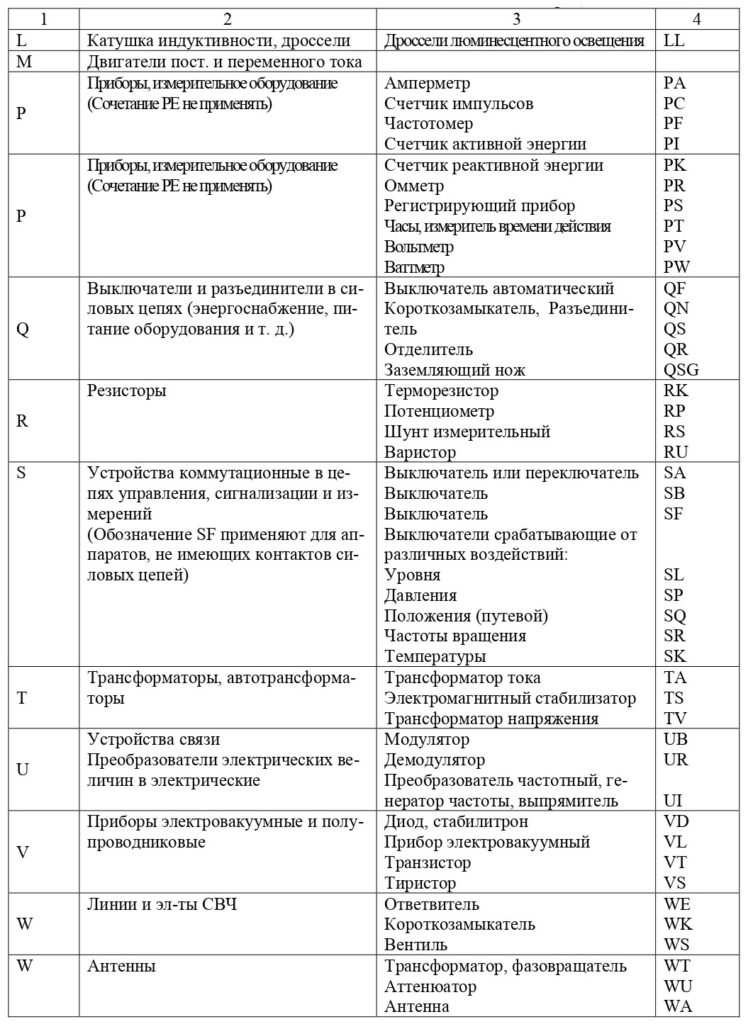

Буквенные коды частей приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в границах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в границах группы частей , имеющих однообразный буквенный код в согласовании с последовательностью расположения частей либо устройств на схеме сверху вниз в направлении слева вправо.

Позиционные обозначения проставляют на схеме вблизи с условным графическим обозначением частей либо устройств с правой стороны либо над ними. Числа и буковкы, входящие в позиционное обозначение производятся 1-го размера.

Примечание. Обозначение используют для аппаратов не имеющих контактов силовых цепей

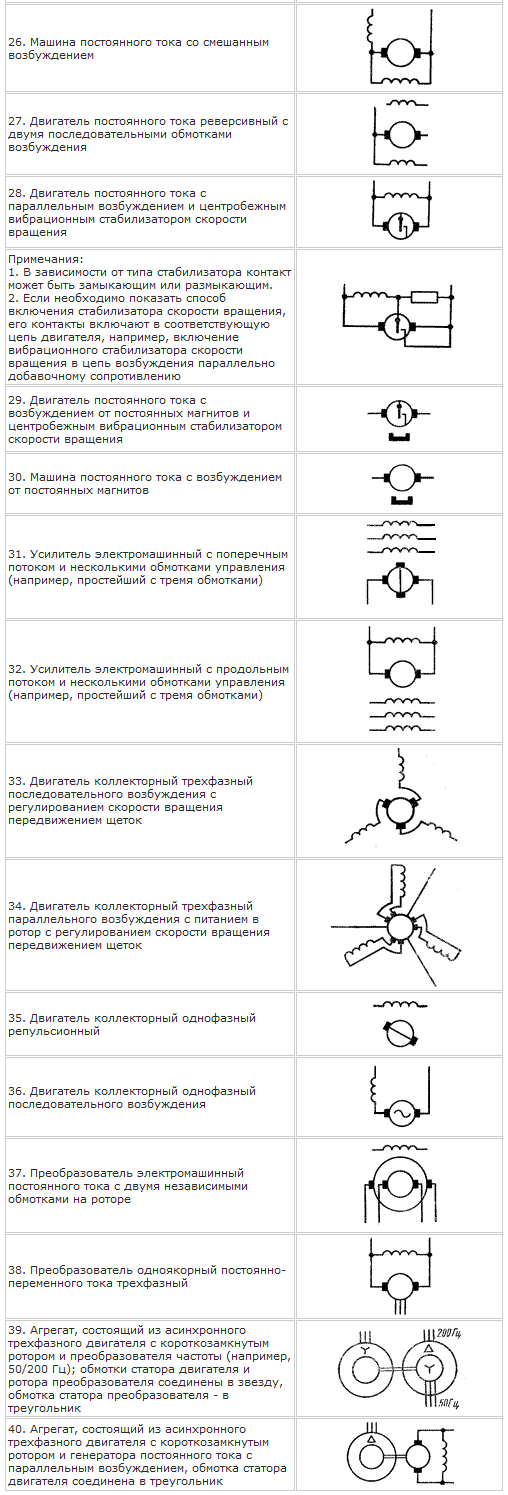

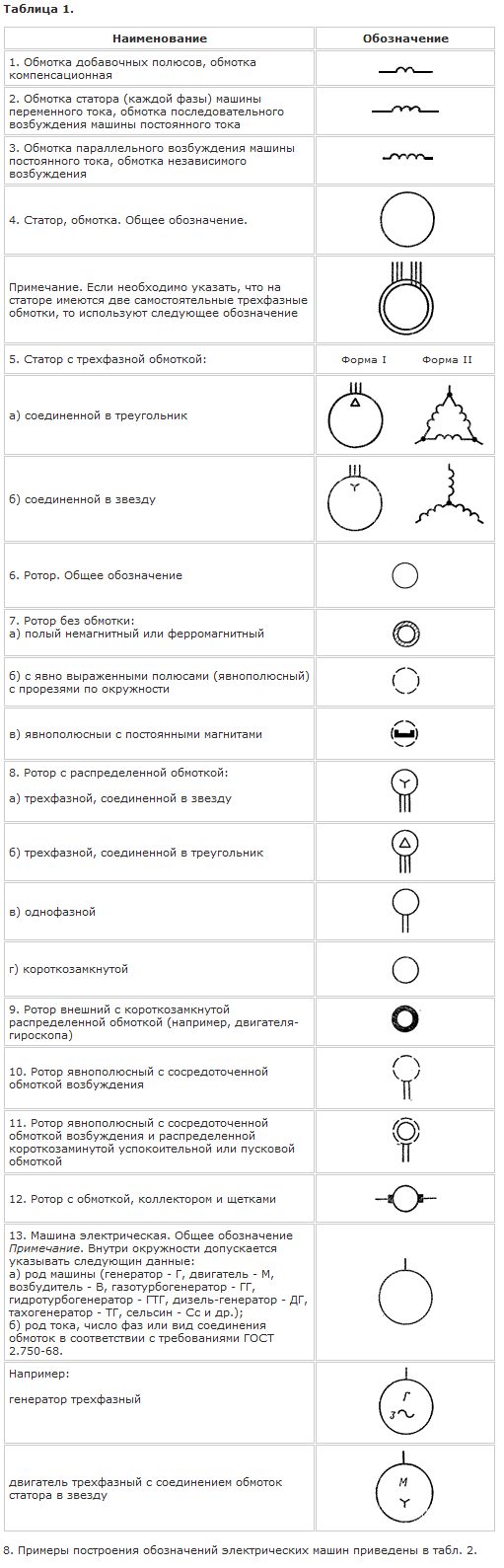

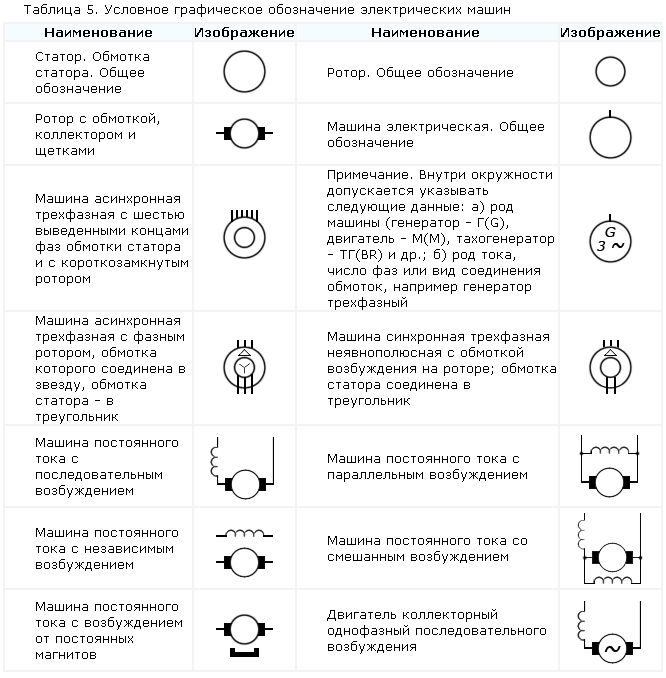

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. МАШИНЫ ЭЛЕКТРИЧЕСКИЕ (ГОСТ 2.722-68)
1. Инсталлируются три метода построения условных графических обозначений электрических машин:

1. облегченный однолинейный;
2. облегченный многолинейный (форма I);
3. развернутый (форма II).

2. В облегченных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора демонстрируют одной линией с указанием на ней количества выводов в согласовании с требованиями ГОСТ 2.751-73.

3. В облегченных многолинейных обозначениях обмотки статора и ротора изображают аналогично облегченным однолинейным обозначениям, демонстрируя выводы обмоток статора и ротора (черт. 1).

4. В развернутых обозначениях обмотки статора изображают виде цепочек полуокружностей, а обмотки ротора — в виде окружности (и напротив).

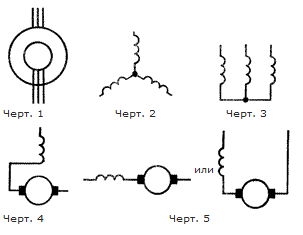

Обоюдное размещение обмоток изображают:

1. а) в машинах переменного тока и универсальных — с учетом (черт. 2) либо без учета (черт. 3) сдвига фаз;
2. б) в машинах неизменного тока — с учетом (черт. 4) либо без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.

5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, обычно, отражающие сдвиг фаз в обмотке, в примерах машин неизменного тока, обычно, — без учета направления магнитного поля.

6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с хоть какой стороны.

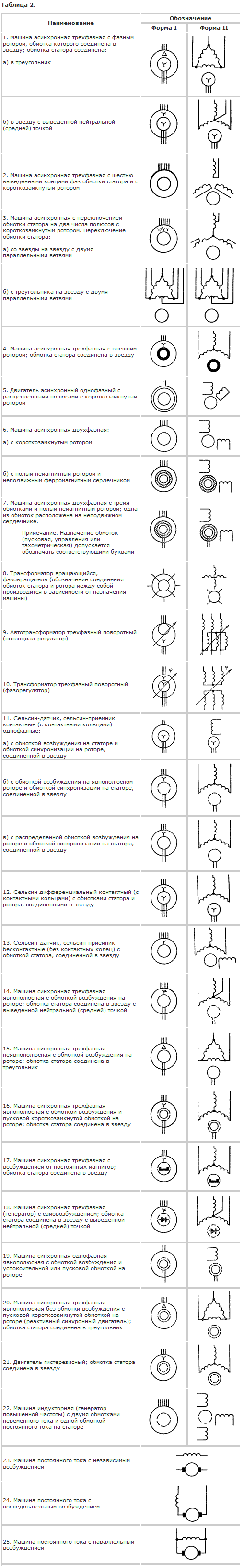

7. Обозначения частей электрических машин приведены в табл. 1.

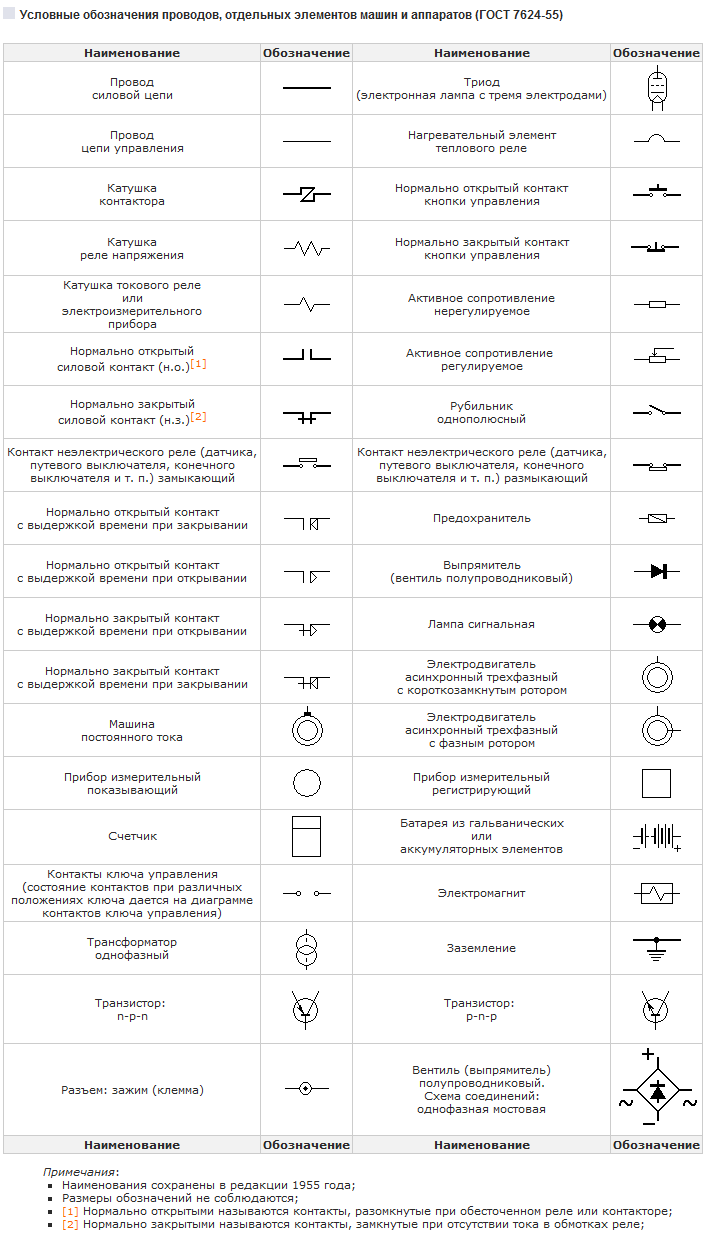

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ ПО ГОСТ 7624-55

В Русском Союзе в 1955 году был принят ГОСТ 7624-55 на ряд обозначений в радиотехнических схемах, отмененный в 1964 году. Беря во внимание, что ещё сохранились схемы со старенькыми обозначениями, ниже приведены главные условные обозначения из ГОСТ 7624-55. Условные обозначения проводов, отдельных частей машин и аппаратов (ГОСТ 7624-55)

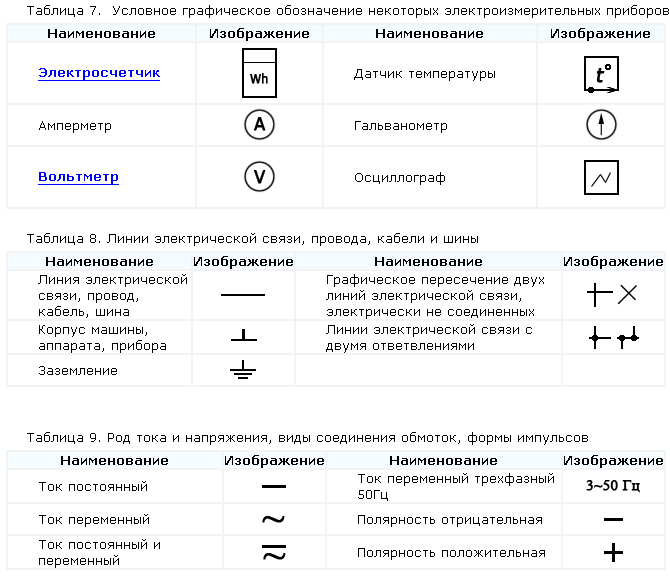

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729-68)

В таблице приведены некоторые из условных графических обозначений электроизмерительных устройств.
