Здрасти Почетаемые читатели! Приветствую вас на веб-сайте Elesant.ru. Любые работы по электрике в квартире и доме выполняются на базе схем проводки и подключения. Все виды проводок и планируемое к установке электрическое оборудование, на схемах изображаются в виде условных обозначений. Условные обозначения это графические изображения, которые общепонятны, благодаря не только лишь общероссийской, но и общемировой стандартизации.
Главные эталоны, определяющие условные изображения на схемах электропроводок
Все, что касается электрики, электротехники и т.п. стандартизируется нормативными документами Интернациональной электротехнической коммисии, МЭК(InternationalElectronicalCommission,IEC).
Условные обозначения на схемах регламентируются эталоном МЭК IEC 60027.
В Русской федерации условные обозначения на схемах стандартизируются ГОСТ 21.614-88 «Изображения условные графические электрического оборудования и проводок на планах», из раздела «Система проектной документации для строительства». Этот эталон введен в действие 01.07.88 и стопроцентно поменял, сейчас не действующий ГОСТ 2.754-72.
Также в разделе гостов «Единая система конструкторской документации», в ГОСТ 2.721-74 «Обозначения условные графические в схемах. Обозначения общего применения», стандартизованы условные обозначения для всех изделий, в том числе, электрических.
Отличаются эти два эталона в следующем. Если для вас придется читать схему, к примеру, вводно-распределительного устройства либо схему электрощита, то условные обозначения в этих схемах соответствуют эталону ГОСТ 2.721-74.
Схема же проводки в квартире либо доме, будет изготовлена по условным обозначениям ГОСТ 21.614-88.Кстате, исключительно в этом ГОСТ стандартизируются условные обозначения розеток, выключателей и другого электроустановочного оборудования.
Обозначение розеток на схемах
Розетки один из главных частей хоть какой проводки. Выпускаемые розетки различаются по степени защиты оболочки(IP, Ingress Protection Rating),по методу установки (сокрытые и открытые), по количеству полюсов для подключения. Соответственно и условные обозначения приняты для них разные. Остановимся на обозначениях розетки подробнее.
Приведу примеры таких условных обозначений применяемых в схемах.
Условные обозначения розеток для открытой установки:
Условные обозначения розеток для cкрытой установки:
Условные обозначения со степенью защиты оболочки IP44-IP55,влагостойкие:
Условные обозначения блоков розетки + выключатели:

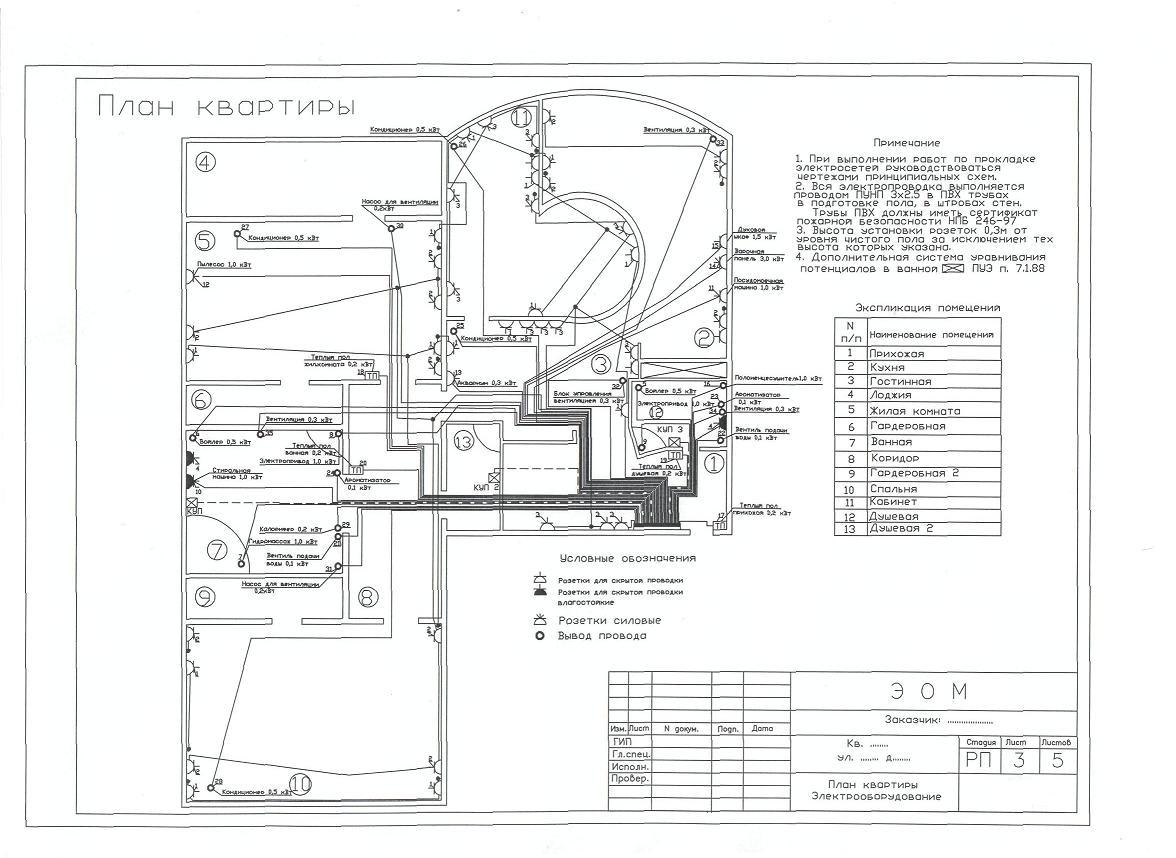

Приведу пример схемы проводки для электрического оборудования квартиры. В данном примере условные обозначения розеток расшифрованы в правой части чертежа. Если таких пояснений на самой схеме нет, то расшифровка условных обозначений розеток показаны в отдельном приложении к общему электропроекту.
Обозначение выключателей на схемах
Выключатели инсталлируются у входа в комнату.Обычно, инсталлируются на высоте 0,9 метра от уровня пола. Размещение всех выключателей показываются на схеме освещения .
В ГОСТ 21.614-88 «Изображения условные графические электрического оборудования и проводок на планах» выделены следующие группы для обозначения выключателей:
- Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;
- Обозначения выключателей для сокрытой установки, с степенью защиты IP20-IP23;
- Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);
- Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;
- Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).
Приведу несколько примеров условных обозначений выключателей:

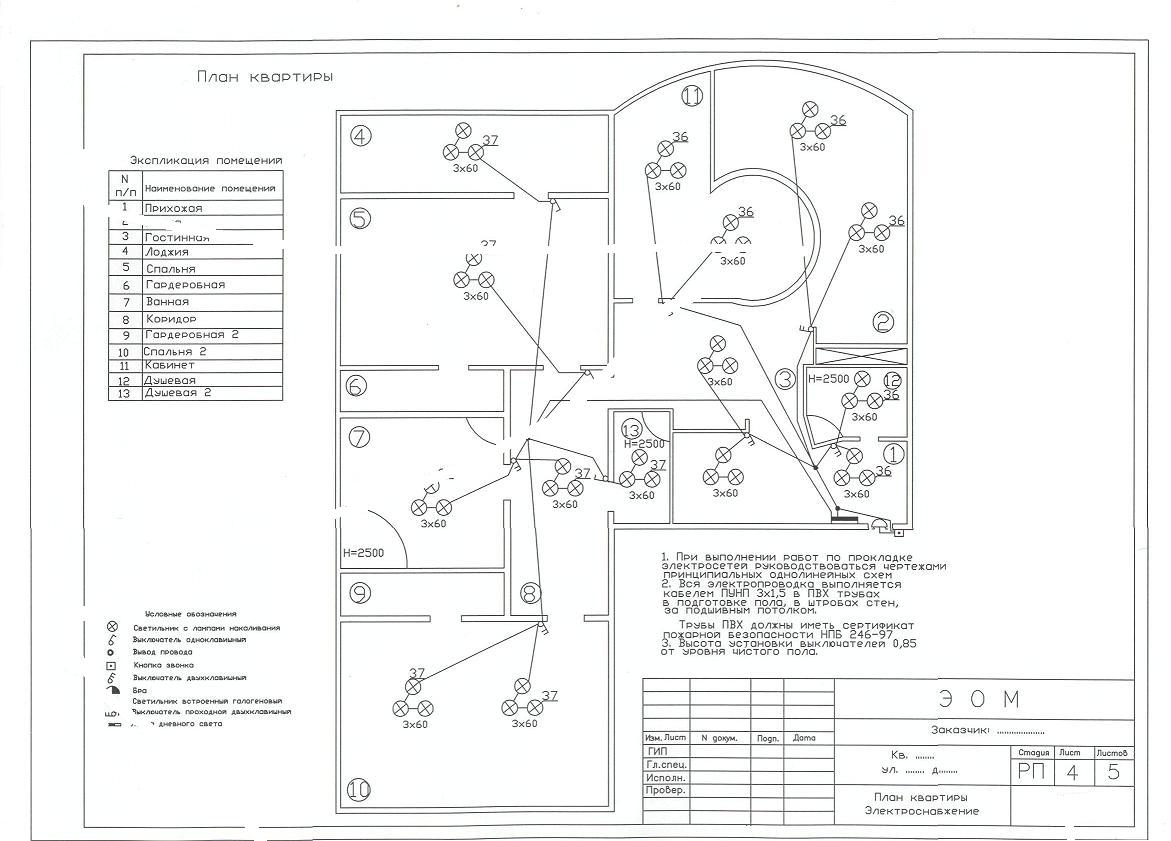

Пример схемы освещения квартиры:
Обозначение электрического оборудования на схемах

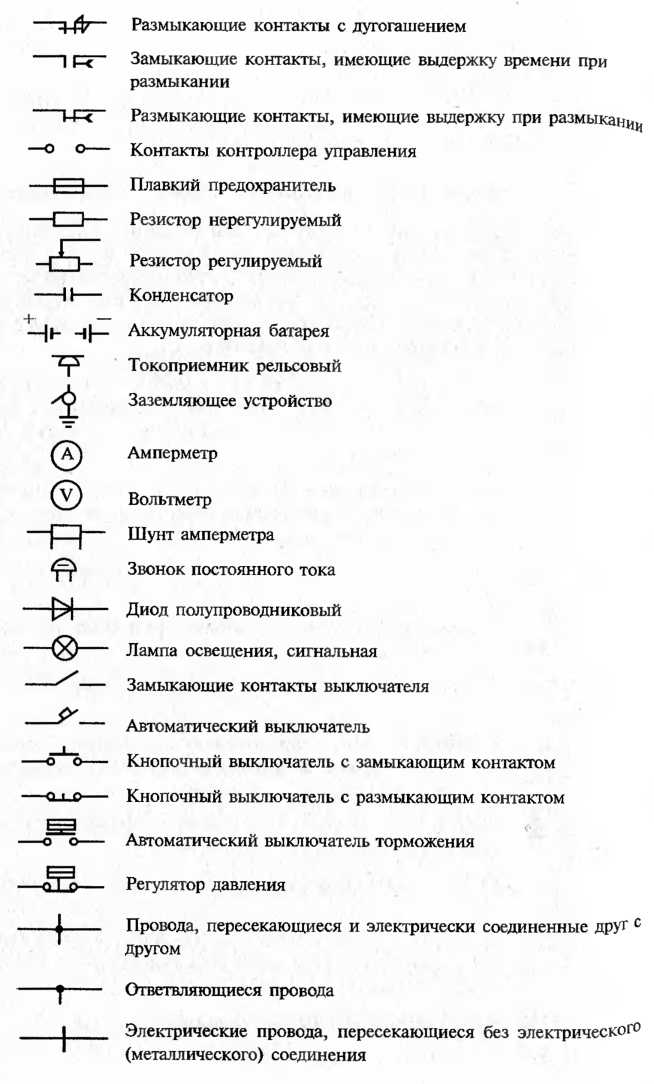

Из обозначений электрического оборудования приведу несколько стандартизированных примера. Они более нередко применяются на схемах проводки.

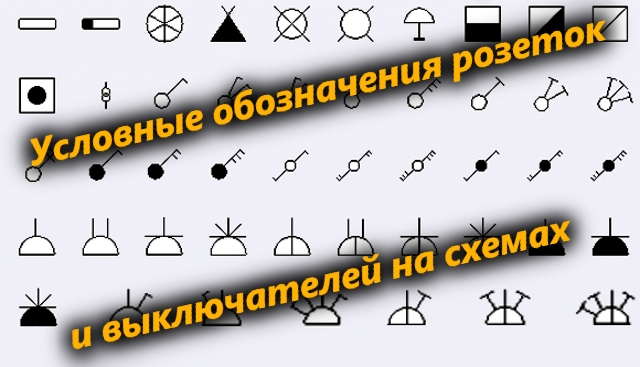

Условные обозначения розеток и выключателей на электрических схемах

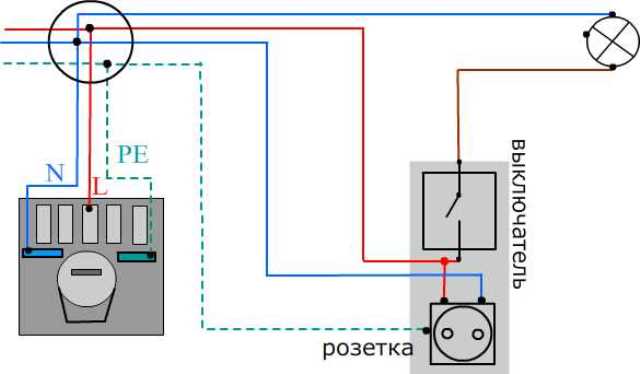

Мы уже много раз гласили о том, как принципиально перед выполнением ремонтных работ по домашней электрике хорошо составить схему электроснабжения, с неё всё должно начинаться. На схемах показываются главные электрические узлы – вводная линия, счётчик электроэнергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Дабы смотря на схему хотя бы мало-мальски в ней разбираться, необходимо знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем для вас этому мало поучиться.
Очень многие начинают ремонтные работы в строящемся доме либо вновь приобретённой квартире с приглашения спеца для помощи в составлении схемы. От вас будет нужно только тщательно поведать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задачка специалиста – схематически показать всё это с указанием места установки выключателей и розеток на плане. Таковой чертёж поможет для вас чётко обусловиться с количеством нужных материалов и правильно распланировать порядок ведения электромонтажных работ.
Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, движков. Для домашних электросетей в этом нет необходимости. Наша основная задачка – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электрических частей осуществляется с помощью графических знаков – треугольников, окружностей, прямоугольников, линий и т. д.
Обозначение розеток
Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.
Обозначение розеток на чертежах осуществляется полукругом, от выпуклой части которого отходят одна либо несколько чёрточек зависимо от типа коммутационного аппарата.
На видео показаны главные обозначения электрического оборудования:
Розетки по методу монтажа бывают:

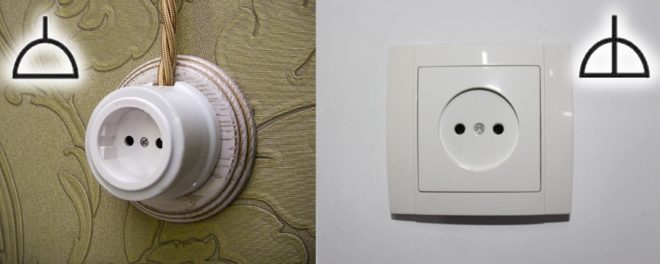

- Внешние (для открытой проводки). Их монтируют на настенный поверхности. Они обозначаются пустым полукругом, не имеющим снутри никаких дополнительных чёрточек.
- Внутренние (для сокрытой проводки). Они устанавливаются снутри стенки, для этого нужно сделать отверстие и воткнуть в него особый подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг снутри имеет по центру черту.

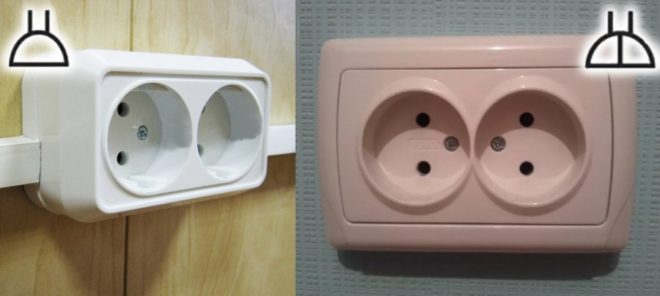

Нередко используют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в каком есть два штепсельных разъёма (другими словами можно подключить в них две вилки от 2-ух разных электроприборов) и одно установочное место (установка делается в один подрозетник). Обозначение сдвоенной розетки на электрической схеме смотрится как полукруг с 2-мя чёрточками с наружной выпуклой стороны:
В современных бытовых сетях всё почаще применяют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.
Эти устройства отличаются от обычных тем, что у них имеется 3-ий контакт, к которому подсоединяется провод заземления.

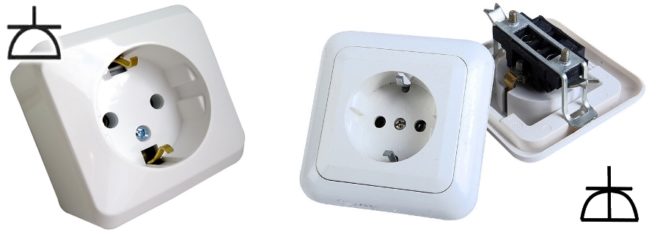

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение таковой розетки на электрической схеме смотрится следующим образом:
Видите ли, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

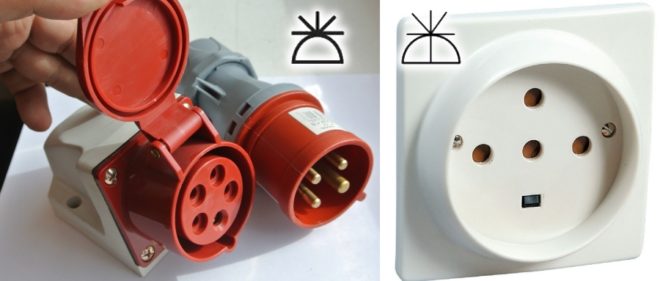

Уже не уникальность, когда для современного дома подводится не однофазовая электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения конкретно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения используют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такового типа имеют 5 контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с 3-мя чёрточками с наружной стороны полукруга:

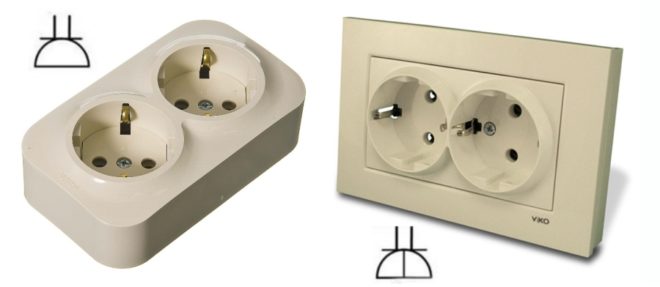

А вот так смотрятся условные обозначения розеток сдвоенных, с защитным заземлением:
Время от времени вы сможете узреть обозначение розетки, у которой полукруг снутри вполне закрашен чёрным цветом. Это значит, что коммутационный аппарат гидростойкого выполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку воды либо пыли. Степень защиты схожих частей маркируется особыми знаками:
- Две английские буковкы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
- Потом следуют две числа, 1-ая из которых значит степень защиты от пыли, 2-ая – от воды.

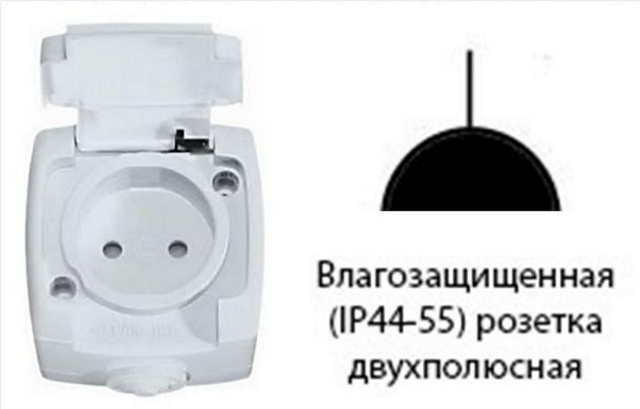

На схеме розетки со степенью защиты IP 44-55 смотрятся так:

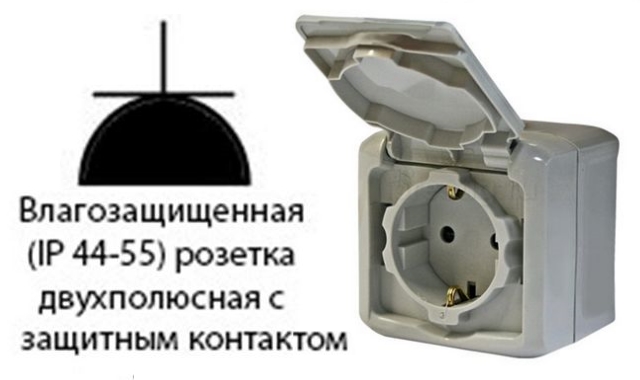

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:
Если делать схему проводки в специализированных программках, то на видео пример чертежа в AutoCad:
Обозначение выключателей
Выключатель – коммутационный аппарат, созданный для управления осветительными устройствами в доме. Во время его включения-отключения электрическая цепь замыкается или размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на осветительный прибор, и он зажигается. И напротив, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не пылает.

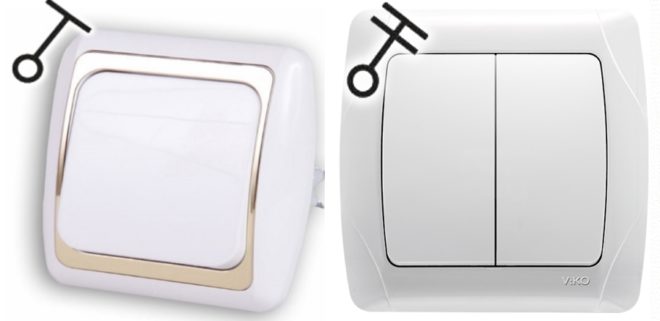

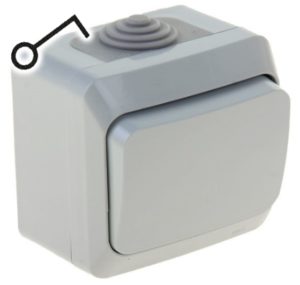

Обозначение выключателей на чертежах осуществляется кружочком с чёрточкой вверху:

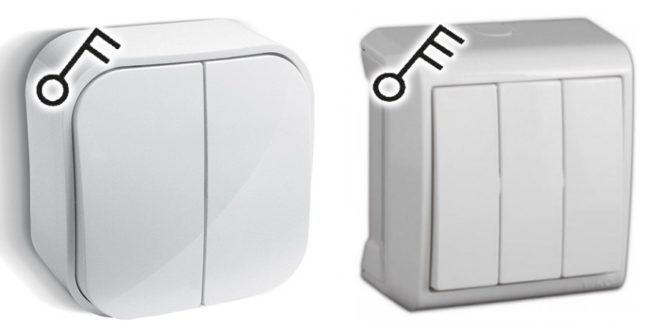

Видите ли, чёрточка на конце ещё имеет маленький крючок. Это значит, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:
Аналогично розеткам выключатели бывают внешними и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (либо внешней) установки, другими словами когда они устанавливаются на поверхности стенки.
Выключатель сокрытой (либо внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

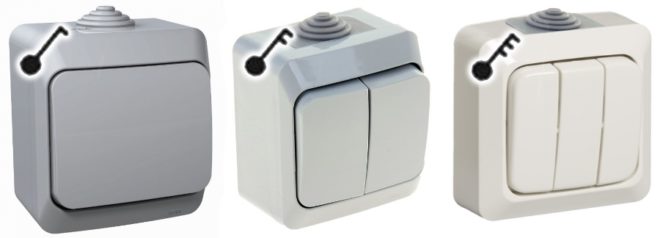

Выключатели, созданные для монтажа на улице либо в помещениях с завышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным снутри чёрным цветом:

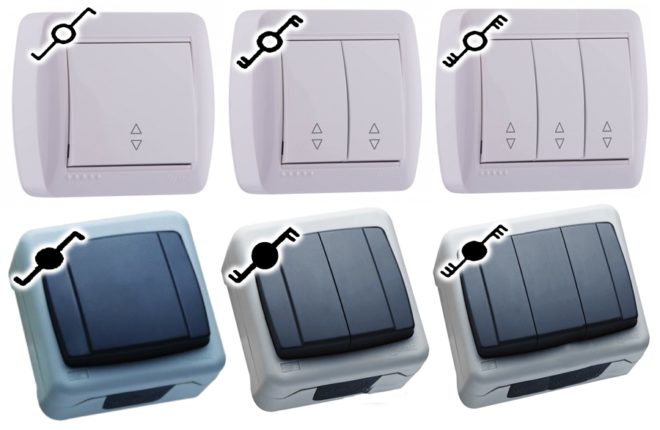

Время от времени можно узреть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками ориентированы в две обратные стороны, будто бы в зеркальном отображении. Таким макаром обозначается переключатель либо, как его по-другому именуют, проходной выключатель.
Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и этим же осветительным устройством из различных мест (их использование очень комфортно в длинноватых коридорах, на лестничных маршах).
Они также бывают двухклавишными либо трёхклавишными:
Обозначение блоков
Многим наверное приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его использование очень прибыльно. Во-1-х, это сберегает малость места. А во-2-х, не надо проделывать штробы для прокладки проводов раздельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:
Обозначение розеток и выключателей, совмещённых в один блок, смотрится на схеме уже еще труднее:

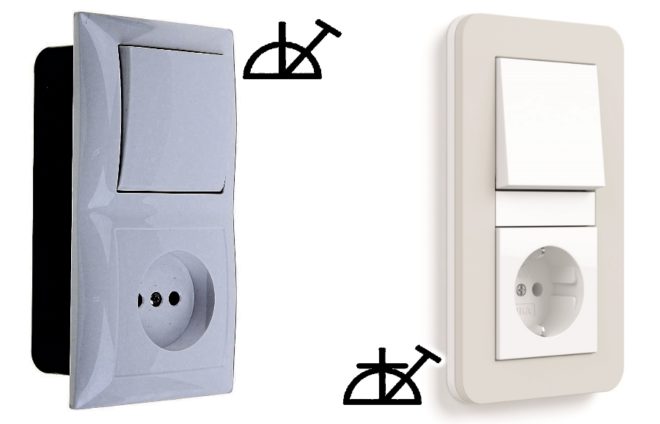

- Блок сокрытой установки из 1-го выключателя и одной розетки.
- Блок сокрытой установки из 1-го выключателя и одной розетки с защитным заземлением.

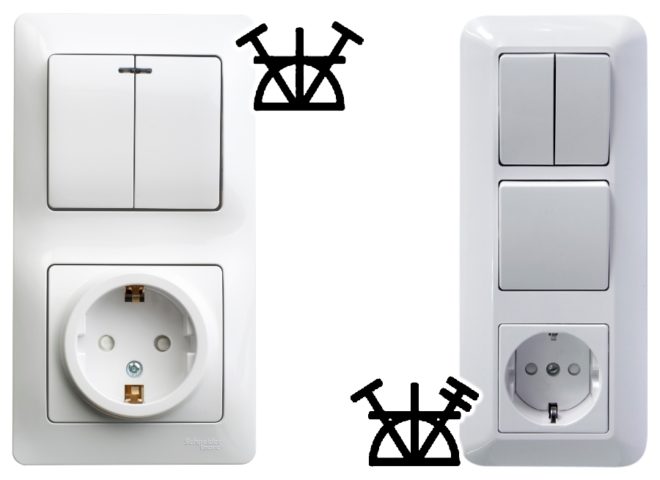

- Блок сокрытой установки из 2-ух выключателей и розетки с защитным заземлением.
- Блок сокрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не надо заучивать назубок, главное, их осознавать. А неплохой, хорошо составленный чертёж всегда обязан иметь понизу сноски с расшифровкой тех либо других обозначений.
