Уличный осветительный прибор с датчиком движения. Как установить верно?
Установка уличного осветительного прибора с датчиком движения просит соблюдения некоторых правил, используя которые можно существенно повысить эффективность работы осветительного прибора. Лучше, если в процессе монтажа уличного фонаря с датчиком движения будут выполнены следующие требования:
- Устанавливать уличный осветительный прибор с датчиком нужно исключительно в тех местах, которые являются действенными в плане контроля. Нередко уличный осветительный прибор с датчиком движения устанавливается и для «отпугивания» непрошеных гостей.
- Выбирая место для установки осветительного прибора с датчиком на движение, необходимо знать, что на его пути, перед зоной обзора, не должно быть разных помех в виде кустарников, деревьев и т. д.
- Место установки осветительного прибора с датчиком движения по способности должно быть защищено от попадания грязищи и обильных осадков на него. Если есть необходимость, то лучше предугадать защитный кожух для датчика движения, который защитит его в процессе использования от всех негативных перечисленных выше причин.
Установка датчика движения для осветительного устройства может производиться как раздельно, так и к самому его корпусу. С креплением датчика движения своими руками, в большинстве случаев заморочек не появляется, а делается это средством шурупов либо болтов с гайками и шайбами.

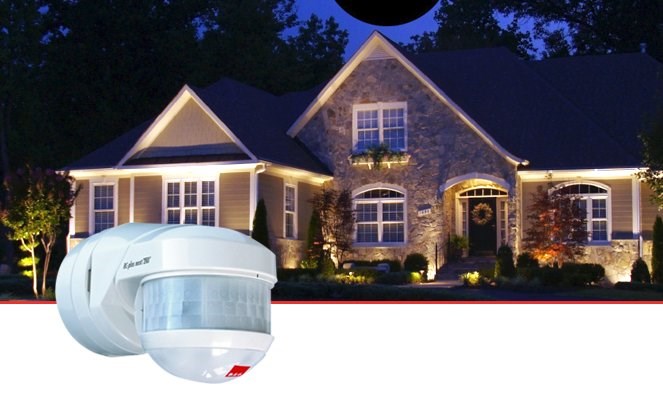

Уличный (внешний) датчик движения и его функции — Блог B. E. G.
RC-plus next Это серия программируемых уличных датчиков движения. Они отрабатывают следующие функции:
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Светодиодный осветительный прибор с датчиком движения: устройство, механизм работы, установка и настройка Задержка срабатывания и порог освещенности выставляются потенциометрами либо программно с пульта дистанционного управления освещением. Спрашивайте, я на связи!
Уличный осветительный прибор с датчиком движения. Как установить и настроить
Как подключить и настроить уличный осветительный прибор с датчиком движения
После того как уличный осветительный прибор с датчиком движения установлен, его следует верно подключить и настроить. Подключение осветительного прибора с датчиком движения легкая процедура, без пайки, счалок проводов и тому подобного.
Для этого нужно вскрыть крышку датчика движения и подвести к нему электрический провод. На клеммах датчика движения должны быть надписи (L это подключаемая фаза, N соответственно ноль от такого же приходящего кабеля питания). Если разъёмов в датчике движения N и L только по одному, то от них же провода отводятся к подключаемому фонарю.
Что все-таки касается опции осветительного прибора с датчиком движения, то тут также нет ничего сложного. С боковой стороны либо снизу корпуса датчика движения имеются отверстия под отвёртку либо наружные регуляторы, с помощью которых и делается настройка уличного осветительного прибора с датчиком движения.
Регулятор с рисунком в виде солнца либо луны, позволяет настроить датчик таким макаром, дабы он реагировал на различную степень наружной освещённости.
Ну и 3-ий регулятор чувствительности уличного осветительного прибора с датчиком движения, позволяет установить чувствительность срабатывания датчика движения. К примеру, можно настроить датчик движения так, что на кошек и собак он демонстрировать реакцию никак не будет, а вот на приближение человека осветительный прибор здесь же включится.
Это самый распространённый метод подключения и опции уличного осветительного прибора с датчиком движения. Необходимо знать что при других конфигурациях датчиком движения, их подключение, как и настройка может производиться совсем хорошим методом от вышеуказанного.
Потому непременно необходимо не забывать о технике безопасности и строго следовать аннотации со схемой к приобретённому светильнику.
Какое освещение Вы предпочитаете
Встроенное Люстра
Многофункциональные способности уличных датчиков движения
RC-plus next Это серия программируемых уличных датчиков движения. Они отрабатывают следующие функции:
Функции активизируются и деактивируются пультом дистанционного управления (ДУ). Спектр обнаружения у датчика RC-plus next 130 состоит из одной зоны, RC-plus next 230 — из 2-ух зон, RC-plus next 280 — из 3-х зон.
Любая зона контролируется отдельным чувствительным элементом и имеет возможность регулировки от 5 до 20 метров. Этот детектор способен определять направление движения объекта.
При включенном освещении датчик через 90 минут, краткосрочно, отключает свет и оценивает освещенность. Если она ниже выставленного порога, то свет врубается снова.
Головка детектора поворачивается в 3-х плоскостях, что комфортно при настройке спектра обнаружения. Задержка срабатывания и порог освещенности выставляются потенциометрами либо программно с пульта дистанционного управления освещением. Если характеристики выставлены пультом ДУ, то ручные установки сбрасываются.
Одна из энергосберегающих функций датчика, позволяет динамически управлять задержкой выключения. К примеру, датчик установлен над входной дверью в дом. Когда человек входит
в дом, его поначалу регистрирует основная линза со своими PIR-сенсорами, позже детектор защиты от подкрадывания.
В данном случае время таймера задержки равно 5 секундам, а в случае оборотного движения, когда человек выходит из дома, время задержки имеет свои опции от 15 секунд до 16 минут.
LC – Plus – серия программируемых уличных датчиков движения. Они также отрабатывают функции «Свет выкл» и «Отпуск и Комфорт». Время срабатывания и уровень освещенности выставляются вручную либо с пульта ДУ. Сенсорная головка датчика поворачивается
в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°. Вращение головки датчика изменяет зону обнаружения.
Датчик LC – Mini замыкает контакты реле при обнаружении движения, если при всем этом уровень освещенности ниже выставленного порога. Задержка срабатывания и порог освещенности выставляются вручную потенциометрами на корпусе датчика. Сенсорная часть устройства поворачивается в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°.
LC-Click-N отличается от рассмотренного выше датчика тем, что не считая основной зоны обнаружения, он имеет радиальную защиту от подкрадывания. Его головка поворачивается
в горизонтальной плоскости на 180°, а в вертикальной — на 170°. Время срабатывания и уровень освещенности выставляются вручную.
В комплекты всех датчиков входят шторки либо пластинки для корректировки зоны обнаружения.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Наилучшие датчики движения для включения света 2022 года: рейтинг топ-10 по версии КП Например, вы сможете приобрести патрон со интегрированным датчиком движения, который устанавливается в хоть какой осветительный устройство заместо стандартного либо вкручивается в последний как рядовая электрическая лампа делает функцию переходника. Спрашивайте, я на связи!
Обзор наилучших датчиков движения для включения света в 2022 году
Схемы подключения уличных датчиков движения
Массивные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает довольно для неверного срабатывания датчика.

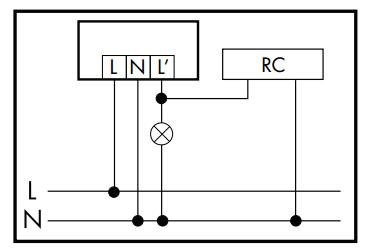

Для предотвращения такового эффекта применяется RC- компенсатор. Его подключают параллельно нагрузке и располагают поближе к вероятным источникам помех.

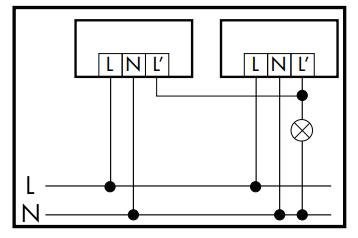

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, не считая освещения, можно дополнительно включать кондюк, вентиляцию и другое оборудование.

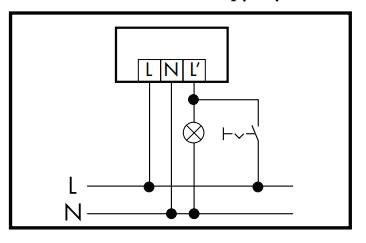

Когда появляется необходимость принудительного включения освещения, это делается при помощи наружного выключателя. Принципиально, при таком подключении держать в голове, что датчик не сумеет выключить осветительные приборы сам, когда освещение включено от выключателя.
Данную схему лучше применять в редчайших случаях, т.к. всегда остается человечий фактор. Лучше применять программные способности датчика.
Дабы запустить некоторые функции, нужно от датчика краткосрочно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.
Для вас необходимы советы по организации внешнего освещения? Обращайтесь в компанию B.E.G. Наши спецы посодействуют решить ваши задачи на проф уровне.
Подписывайтесь на наш блог, тут вы отыщите много нужных материалов, посвященных практическим вопросам современного экономного освещения.
Какой датчик движения для включения света лучше приобрести в 2022 году: топ-7 по версии ФАН
Датчик движения TDM ЕLECTRICSQ0324-0016
Датчик движения DuwiDDL-01 патрон E27
Автономный датчик движения с пультами и сиреной FL1770
Схемы подключения уличных датчиков движения
Регулятор с рисунком в виде солнца либо луны, позволяет настроить датчик таким макаром, дабы он реагировал на различную степень наружной освещённости.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
BRENNENSTUHL 1170900 На клеммах датчика движения должны быть надписи L это подключаемая фаза, N соответственно ноль от такого же приходящего кабеля питания. Спрашивайте, я на связи!
Прожектор с датчиком освещенности
На сегодня широкая и очень большая сфера технических средств переживает очень подходящие времена. Дело в том, что бессчетные исследования и открытия в соответственных областях позволяют лучшим и самым известным производителям фактически безпрерывно облагораживать и улучшать свою продукцию. При всем этом наибольшее количество положительных отзывов обычно заслуживают такие аппараты, которые благодаря достойным и очень высочайшим техническим особенностям могут без усилий внедряться в эксплуатацию для выполнения собственной основной функции в помещения и строения любого типа. Почему такие универсальные аппараты заслуживают настолько огромную популярность в наше время? Дело в том, что они обычно характеризуются очень высочайшими параметрами, а в купе с маленькой и приятной ценой они становятся еще больше вожделенны и презентабельны для рядовых покупателей. Также большой спрос в наши деньки существует на такие модели, которые для удачного применения не требуют каких-то знаний и способностей в области техники. Конкретно такового рода оборудование мы рады предложить вашему вниманию на этой страничке. В разделе Прожектор с датчиком освещенности каждый гость обладает уникальной возможностью заказать продукт по презентабельно низкой стоимости от лучших марок. Для вас предлагается приобрести мощнейший и размеренный осветительный прибор фактически с хоть какими требуемыми техническими особенностями. Это можно выполнить через страничку определенной модели.
Сферы вероятного использования и применения представленных устройств
Предлагаемые на этой страничке модели находят очень обширное использование в помещениях и зданиях разных типов. Основное их функциональное предназначение-это высококачественное и размеренное освещение в протяжении долгого времени. Датчик движения обеспечивает очень экономичное потребление электроэнергии, таким макаром осветительный прибор работает только при необходимости и не растрачивает электричество впустую. Выставленные прожекторы отменно и очень отлично делают свою основную функцию в домах, промышленных и производственных зданиях, публичных местах, гостиничных номерах и комплексах, образовательных, городских, административных учреждениях, торговых и товарных павильонах. Они также нередко инсталлируются и на территориях на открытом воздухе.
Главные особенности и главные соответствующие черты:
• Крепкие и надежные материалы сборки корпуса;
• Броский и насыщенный поток света без изъянов и недочетов;
• Длинный эксплуатационный срок;
• Длительный гарантийный период;
• Маленькие и малогабаритные размеры;
• Интегрированный датчик движения;
• Легкий установка и установка оборудования в хоть какое место;
• Простота и универсальность в ежедневном использовании;
• Наибольшая экономия электроэнергии;
• Работа при стандартном напряжении;
• Интегрированный прозрачный рассеиватель для более равномерного освещения.
Советы по выбору определенного оборудования
Понятно, что посреди настолько широкого ассортимента предлагаемых продуктов рядовому покупателю очень тяжело обусловиться с выбором. Дело в том, что выставленные в этом разделе устройства только в малозначительных деталях отличаются друг от друга. Конечный выбор в пользу того либо другого аппарата должен быть основан сначала на ваших предпочтениях, также исходя из предполагаемых целей и задач. Нужно держать в голове, что в расчет следует брать только главные и самые базисные характеристики, который во всей совокупы в итоге и будут определять фуррор применения модели в тех либо других критериях. Сначала мы бы для вас рекомендовали обусловиться с мощностью, ведь конкретно от нее в конечном итоге и будет зависеть производительность и базисная эффективность любого оборудования. В представленной линейке продуктов мощность варьируется в широком спектре от 10W до впечатляющих 500W. Не считая того было бы хорошо направить внимание на цветовую температуру, которая посреди данных устройств варьируется в более широком спектре от 4000К до 6500К. После чего мы бы для вас рекомендовали обусловиться и с другими, более важными особенностями. К таким можно отнести тип светодиодов, тип датчика, тип корпуса, цвет, габариты и форму устройства.
В интернет-магазине «Диал-Электро» каждый клиент получает уникальный шанс заказать продукт по презентабельно низкой стоимости. Мы хотим предложить для вас приобрести мощнейший, размеренный и экономичный светодиодный прожектор от марок Feron, LLT, Lumin’arte, Navigator, Saffit, Wolta и ОНЛАЙТ. Все предлагаемые осветительные приборы стопроцентно соответствуют текущим эталонам и требованиям интернационального и русского уровней. За счет собственной мощности и долговечности они могут непременно рекомендоваться для ежедневного применения в качестве надежного источника света в фактически всех помещениях и зданиях.
Как избрать уличный осветительный прибор с датчиком движения
Фактически каждому из нас приходилось решать задачку организации уличного освещения. Вход перед подъездом, приусадебный участок, садовые дорожки и тропинки на даче, подъезд к личному дому, его крыльцо. Эти и многие другие объекты в темное время суток требуют освещения. Показавшиеся в ближайшее время и сходу ставшие пользующимися популярностью уличные осветительные приборы с датчиком движения – лучший вариант решения вопроса уличного освещения. Что собой представляют эти приборы, как работают и чем лучше старенькых хороших уличных фонарей?
Что такое датчик движения и для чего он уличному светильнику
Датчик движения – это устройство, способный обнаруживать присутствие человека и подавать надлежащие команды на исполнительное устройство, коим в нашем случае является уличный фонарь. Детекторы датчика могут работать по различным принципам: радио либо звуковой локации, изменению емкости либо индуктивности следящего контура, изменению инфракрасного (ИК) излучения.
Так как человек сам по для себя является источником инфракрасного излучения (тепла), ИК детекторы являются более комфортными для установки в уличные осветительные приборы. ИК датчик относительно прост по конструкции, просто настраивается на нужный размер объекта и стоит дешево. К тому же он надежен, изредка делает неверные срабатывания и в состоянии найти перемещающегося человека на полностью достаточной для управления уличными светильниками дистанции в 15-20 м.

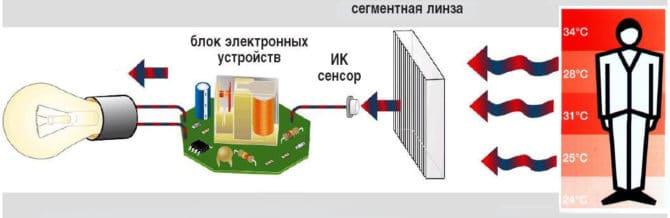

Механизм работы фонаря, срабатывающего на движение человека
В торговых залах и кабинетах ты наверное лицезрел маленькие коробки с матовыми стеклами, находящиеся у потолка. Это и есть ИК датчики движения, только стоят они для охраны и подают сигнал не на лампу, а на тревожную сигнализацию.
Нормы для уличного освещения
В публичных местах все технические и организационные мероприятия, включая компанию уличного освещения, регламентируются особыми нормами. А именно для освещения они отражены в документе СНиП СН 541-82. Но если ты решил организовать уличное освещение лично себе (приусадебный участок, подъезд к дому, подсветка садовых дорожек, беседки и пр.), то правила установки уличного освещения можно упростить. Так, не имеет смысла бегать с люксметром и определять освещенность под каждым фонарем либо рассчитывать нужную высоту установки. Довольно только придерживаться общих обычных правил:
- Безопасность. Самое основное правило. Ты должен быть уверен, что: осветительный устройство даже под дождиком не стукнет током, никто не споткнется об него либо питающий его провод и не собьет случаем навесной либо стенной устройство головой.
- Достаточная освещенность. Определенный уровень освещенности, как отмечено выше, выдерживать необязательно. Но света фонарей должно быть довольно для неопасного перемещения на приусадебном либо дачном участке в темное время суток. Если ночное небо затянуто тучами, ты должен быть уверен, что никто не споткнется об бордюр, не шагнет мимо ступени и не натолкнется на кустик либо на перила огораживания.
- Долговечность и удобство обслуживания. Если уличный осветительный прибор просит неизменного обслуживания (например, замены батареек), то не имеет смысла подвешивать его на восьмиметровую опору. Часто таскать с собой лестницу либо взбираться на опасную высоту с помощью пирамиды из табуреток – не самый успешный вариант в плане удобства и безопасности. Долгий срок службы должны обеспечить качество производства осветителя и его надежная защита от воздействия окружающей среды: дождика, снега, перепадов температуры и пр.
- Энергоэффективность. Выполняя свою основную задачку – высококачественное освещение местности – уличные осветительные приборы должны потреблять минимум электроэнергии, за какую придется платить. Для выполнения этого условия нередко применяются энергосберегающие лампы, включающиеся только по необходимости. При всем этом врубаться они могут как вручную, так и автоматом: по таймеру либо при возникновении на объекте человека.
Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу
Ты удивишься, но замена ламп накаливания на включаемые при возникновении движения на объекте энергосберегающие поможет уменьшить расходы на электроэнергию в 10-ки раз. Так, за свет ты сможешь платить всего несколько рублей заместо сотки!
Требования к уличному светильнику
Исходя из перечисленных выше норм, сформулируем главные требования к уличным фонарям с датчиком движения:
- Защита от окружающей среды. Так как осветительный прибор уличный, ему придется работать в всякую погоду и под открытым небом. Потому он должен быть накрепко защищен от воздействия окружающей среды. Есть нормы, согласно которым класс защиты обозначается знаками IP с 2-мя цифрами. 1-ая цифра – защита от пыли, 2-ая – от воды. Чем числа больше, тем выше защита. Класс защиты уличного осветительного прибора должен быть не ниже IP65 – полная защита от пыли и водяных струй.
- Электробезопасность. Очень принципиальное требование, гарантирующее безопасность применения осветительного прибора, работающего в сложных критериях улицы. Электробезопасность проводных устройств обеспечивается или понижением рабочего напряжения осветителя до неопасной величины (менее 24 В), или внедрением двойной изоляции токонесущих частей и питающих кабелей. И, естественно, гигантскую роль в электробезопасности играет степень защиты от пыли и воды (см. выше).
Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу
Принципиально! Покупая уличный осветительный прибор, непременно убедись в том, что устройство предназначен для эксплуатации на улице. Недостаточно просто спросить об этом у торговца, лучше прочесть надлежащие указания в сопроводительной документации. В данном случае ты сможешь быть уверен, что устройство вправду имеет надежную электрическую защиту.
- Чувствительность и помехозащищенность. Для того дабы уличный фонарь с датчиком движения был по-настоящему полезен, его детектор движения обязан иметь достаточную для твоих задач дальность деяния и регулировку чувствительности. В неприятном случае он или не увидит идущего по далекой дорожке гостя, или будет срабатывать от пробегающих под примыкающими домами кошек и собак.
- Авторежим «день/ночь». Необязательная, но очень нужная функция. Если ты не хочешь каждое утро оббегать участок и выключать все уличные осветительные приборы, дабы вечерком опять их включить, покупай приборы со интегрированным детектором освещенности. Этот детектор без помощи других активирует датчик движения вечерком и отключит его с рассветом.
- Автономность. Если твоя дача не электрифицирована либо нет способности протянуть питающий фонари кабель, можно применять автономные уличные осветительные приборы. Такие приборы питаются от батареек или от аккумов. При этом аккумуляторные модели часто дополняются своей солнечной панелью, заряжающей батарею в светлое время суток. Красота такового решения – в полной электробезопасности устройства.
Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу
В отличие от батарейного варианта, внешний беспроводной фонарь с аккумом и солнечной батареей намного удобнее. Таковой устройство не просит неизменной замены частей питания и может работать без обслуживания годами. Стоит он несколько дороже, но зато для тебя не придется повсевременно докупать батарейки.

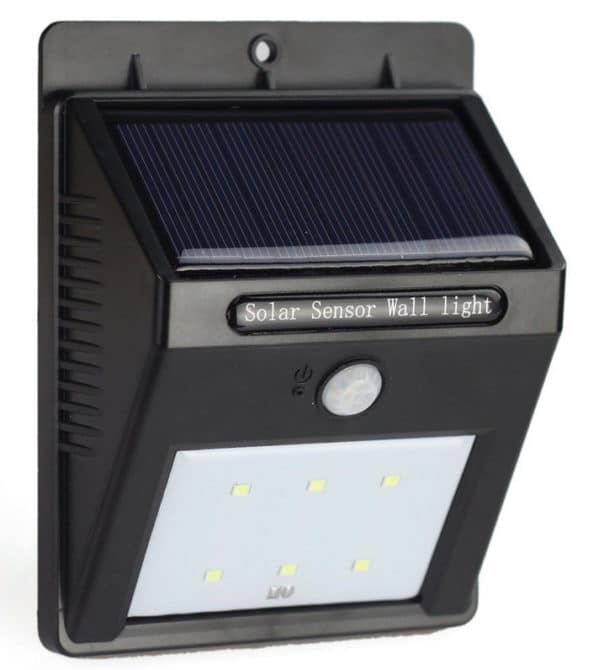

Этот уличный стенной светодиодный осветительный прибор со интегрированной солнечной панелью без помощи других заряжает свой аккумулятор
Виды осветительных приборов для улицы
Уличные осветительные приборы (вобщем, как и все другие) различаются как по конструктивному выполнению, так и по типу применяемых ламп. Зависимо от конструкции осветительные приборы можно поделить на:
Стенные
Этот тип устройств крепится конкретно на стенку либо с помощью консоли. Стенной осветительный прибор с датчиком движения может быть затратным, навесным либо встраиваемым. В первых 2-ух случаях устройство находится под открытым небом, в последнем – наружу выступает только лицевая часть, закрытая защитным стеклом. Угол рассеивания таких осветительных приборов может быть хоть каким – от узконаправленного (прожектор, точечное локальное освещение) до радиального. Питание хоть какое: по кабелю либо автономное.

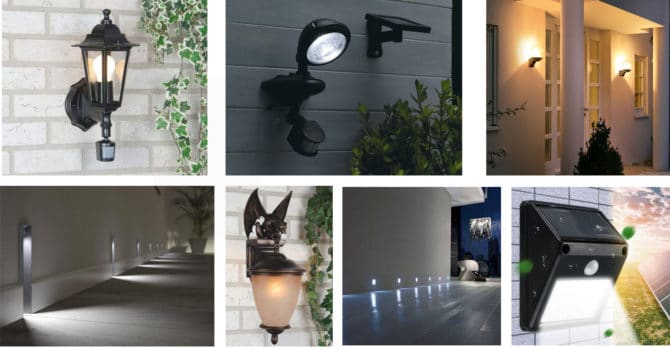

Примеры стенных уличных осветительных приборов
Грунтовые
Этот тип уличных осветительных приборов устанавливается конкретно на землю и безупречен для подсветки дорожек, бассейнов, клумб. В большинстве случаев грунтовые приборы делают растерянный свет, но есть и направленные модели, освещающие арки, клумбы, ступени, элементы фасада и пр. Питаться грунтовые осветительные приборы могут по кабелю, но еще удобнее автономный вариант с питанием от батареек либо аккумов.

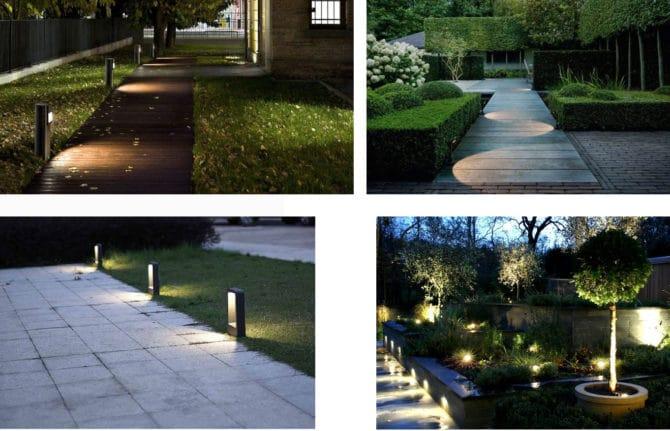

Подсветка приусадебного участка грунтовыми светильниками
Существует очередной тип грунтовых осветительных приборов, которые на сто процентов погружены в землю. С датчиками движения эти приборы применяются очень изредка, так как стоящий на уровне земли детектор имеет малый сектор захвата.
С креплением на опору
Такие осветительные приборы именуют фонарями. Ты наверное лицезрел их на улицах собственного городка. Единственное отличие таких осветительных приборов от уличных фонарей – относительно малая высота опоры (0.5-3 м). Обосновано это тем, что очень высоко расположенный детектор движения будет иметь узенький сектор обнаружения человека, а поэтому неэффективен. Крепиться фонари могут с помощью консоли или конкретно на опору.

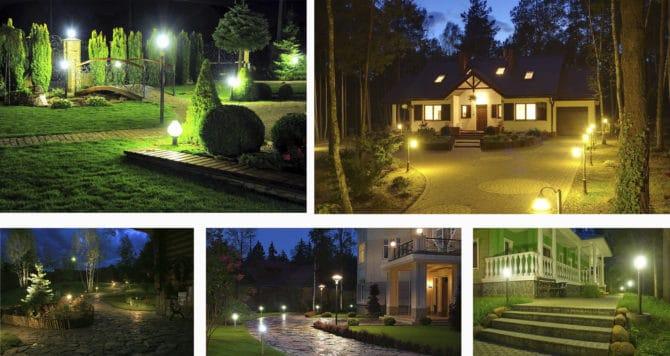

Внедрение уличных осветительных приборов с креплением на опору
Что касается ламп, применяемых в уличных светильниках с датчиками движения, то более пользующимися популярностью можно считать лампочки накаливания, галогенные и светодиодные источники света.
Лампы накаливания
Они, естественно, для тебя отлично знакомы – это обыденные лампочки со спиралью, которые и до настоящего времени применяются везде. Они доступны по стоимости, имеют широкий спектр мощности, но, к огорчению, очень «прожорливы» в плане употребления электроэнергии и недолговечны (средний ресурс – около 1 000 ч). Зато приборы накаливания источают теплый желтый свет, позволяющий сделать комфорт в беседке либо на приусадебном участке.
Хотя лампы накаливания не очень экономны, их свет намного мягче и теплее света других источников
Галогенные лампы
Это близкие родственники ламп накаливания, но в заполняющий пробирку газ конструкторы добавляют галогены. Это позволяет приблизительно в 1.5-2 раза повысить светоотдачу при той же потребляемой мощности, также в 1,5-2 раза продлить срок службы устройства. Благодаря более высочайшей температуре спирали диапазон излучения галогенного осветительного прибора имеет меньше желтоватого цвета и приближается к дневному свету.

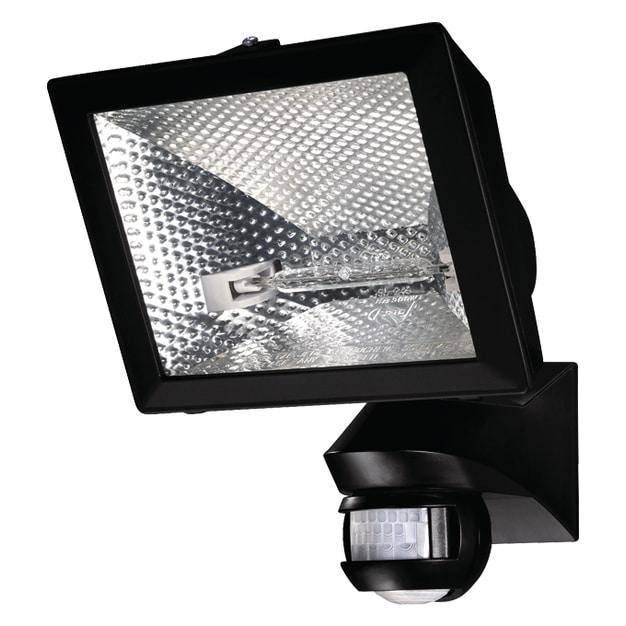

Галогенный прожектор с датчиком движения
Светодиодные лампы
Самый экономный и долговременный источник света. Уличный светодиодный осветительный прибор потребляет в 8-10 раз меньше энергии, чем осветительный устройство с лампой накаливания, а ресурс полупроводникового источника света добивается 30 000 ч и поболее. Диапазон излучения светодиодной лампы может быть хоть каким: от теплого до холодного. Единственный недочет, несколько ограничивающий внедрение светодиодных ламп: их пока высочайшая цена.

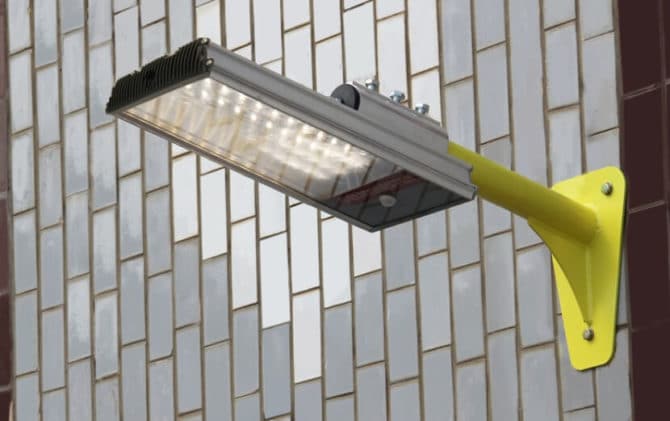

Консольный светодиодный осветительный прибор с датчиком движения, закрепленный на стенке
Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу
Из-за только высочайшей экономичности светодиодные лампы являются безупречным вариантом для автономных устройств освещения. Даже без солнечной панели диодный уличный осветительный прибор с датчиком движения и аккумом может работать месяцами без подзарядки.

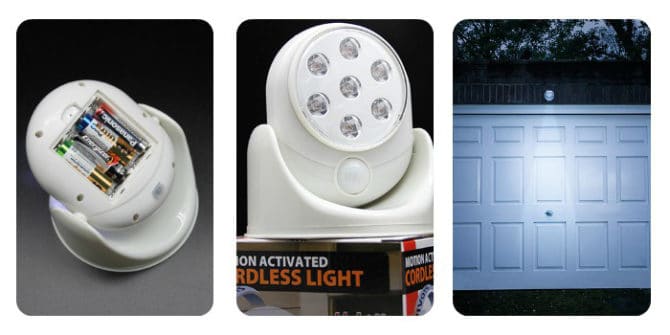

Автономный светодиодный осветительный прибор с питанием от батарей
