Тёплый пол — это система отопления, в какой не необходимы обычные радиаторы. Нагревательным элементом может быть электрический кабель либо циркулирующая по трубам вода. Они размещаются по всей площади пола и умеренно прогревают помещение.
Слева нагрев воздуха конвекцией, справа — термическим излучением / pol-exp.com
Нагрев происходит за счёт излучения, а не конвекции. Тепло распространяется снизу ввысь, что дополнительно увеличивает эффективность подогрева. Жарче всего на уровне пола, холоднее — у потолка. Это позволяет уменьшить температуру в помещении на 2 °С, а у человека не поменяется чувство тепла. Даже такое малозначительное снижение сберегает энергоресурсы на 12%.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Электрический теплый пол своими руками. Установка по видео Не излишним будет знать, что секция двухжильного кабеля располагает соединением с проводом нагревания только с 1-го конца, тогда как одножильный кабель с обеих. Спрашивайте, я на связи!
Теплый пол электрический своими руками – правила монтажа, видео
- Установите коллекторный шкаф и разместите в нём смесительный узел с насосом. Выбирайте место в центре дома, дабы уменьшить длину подающих труб отдельных контуров тёплого пола.
- Подведите к шкафу магистральный трубопровод от котла. Если планируется установка управляющей автоматики, проложите также электрический кабель.
- Подготовьте предварительную поверхность. Выровняйте все перепады более 5 мм, очистите от пыли и укройте основание полиэтиленовой плёнкой либо другой гидроизоляцией.
- Установите демпферную ленту по периметру стенок, дабы отделить их от плиты пола и восполнить термическое расширение. Лента должна быть выше финального покрытия и обрезается после его монтажа.
- Уложите на основание пенополистирол, а поверх него маты с бобышками либо сетку для крепления труб. Разложите трубы с шагом согласно расчётам. Желательно укладывать по схеме «улитка», дабы трубы подачи и обратки находились вблизи для равномерной теплопотери.
- Подключите концы труб каждого контура к распределительному коллектору. По мере надобности установите сервоприводы для регулировки температуры при помощи комнатного термостата.
- Перекройте краны перед смесительным узлом и проверьте смонтированную систему на плотность давлением 6 бар.
- Не стравливая давления, залейте бетонную стяжку шириной более 3 см от верхнего края труб. Подождите 28 дней до полного затвердения.
- Уложите декоративное покрытие, совместимое с тёплыми полами.
Какими бывают тёплые полы
По типу нагревательного элемента тёплые полы делятся на водяные и электрические. Последние могут быть выполнены в виде кабеля, термоматов и плёнки.

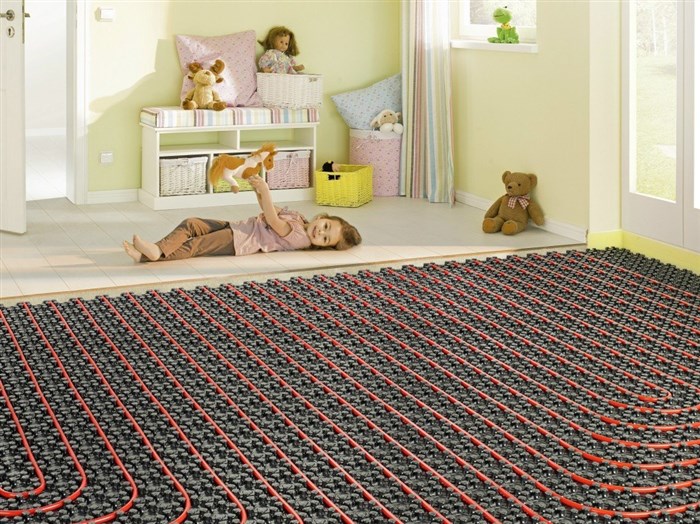

1. Водяной тёплый пол
В базе водяного тёплого пола лежит замкнутый контур труб с циркулирующим теплоносителем, который греется от котла и поступает в систему через смесительный узел. Из-за требований к регулировке протока и температуры теплоносителя этот вариант подходит только для личных домов либо квартир с личным отоплением.
Такие полы обычно устанавливают на исходном шаге строительства. Основание гидроизолируют и укрывают слоем теплоизолятора, а потом на него монтируют трубы, которые подключаются к коллекторному шкафу и заливаются бетоном. Дальше поверх стяжки укладывают чистовое покрытие.
2. Кабельный тёплый пол
Кабельная система подогрева почти во всем похожа на водяную. Отличие только в том, что заместо труб с теплоносителем в массиве пола прокладывается нагревательный кабель. Он запитывается от электрической сети и управляется при помощи терморегулятора, который считывает показания датчика температуры снутри конструкции.
Какое освещение Вы предпочитаете
Встроенное Люстра
Таковой тип монтируют во время полгого ремонта, так как нужна бетонная стяжка. На перекрытие стелется термоизоляция, поверх неё раскладывается кабель, потом заливается стяжка шириной 3–5 см и устанавливается декоративное покрытие.
Все электрические полы в отличие от водяных не имеют функции саморегуляции и могут повредиться от перегрева. Их нельзя прокладывать под шкафами-купе, кухнями и другой мебелью без ножек. Потому размещение частей обстановки нужно обмыслить заблаговременно и не поменять.
Исключение составляют так именуемые умные системы, которые в состоянии уменьшать мощность при повышении температуры нагревательного элемента. Но они существенно дороже.
3. Термоматы
На самом деле термоматы — это вариация кабельного тёплого пола. В качестве нагревательного элемента тут применяется тот же кабель, только еще наименьшего сечения и за ранее закреплённый на полимерной сетке с большими ячейками.

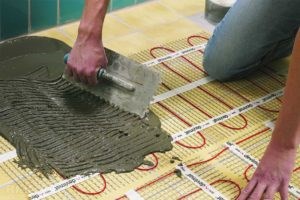

Нередко таковой тип выбирают при отделке пола глиняними материалами. За счёт толщины наименее 3 мм термоматы просто помещаются между готовой стяжкой и плиткой, занимая место снутри слоя плиточного клея. В продаже есть термоматы с различным шагом укладки кабеля, рассчитанные на определённую мощность.

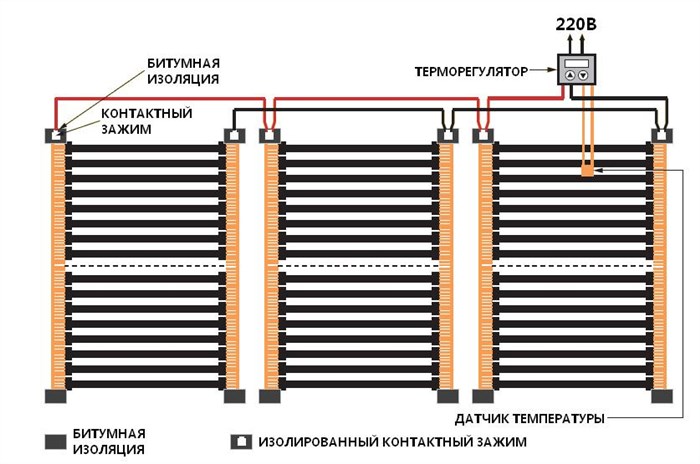

4. Плёночный тёплый пол
Плёнка — ещё одна разновидность электрического тёплого пола. Конструктивно представляет собой токопроводящий элемент, который заламинирован между 2-мя изолирующими слоями полимера.
Установка таковой системы осуществляется на теплоотражающей подложке. Сверху укладывается тёплый пол, а потом защитная плёнка. Если планируется линолеум либо ковролин, то устанавливается промежный слой из фанеры. А ламинат можно укладывать сходу на плёнку.
Делаем ровненький пол своими руками
Выравнивание пола делается по установленным маякам.
В этом случае когда теплый пол воспринимает на себя роль основного подогрева, тогда в неотклонимом порядке подкладывают слой термоизоляции. В качестве такого идеальнее всего использовать пенополистирольные плиты (плотность 35). Их толщина будет определяться тем, что конкретно размещается под половой плитой.
Укладывание слоя изоляции создают средством особых клеев или дюбелей (это производят на следующем шаге монтажа, когда закрепляют сетку). Поверхность пола должна владеть ровностью, не иметь видимых перекосов, ложбинок и огромных трещинок. Если что-то на половой поверхности обнаруживают из перечисленного, то:
Перед укладыванием теплоизолятора поверхность грунтуют, по этому исключается развитие плесени. А приклеивание увеличивает степень адгезии материалов.
Пенополистирольные плиты приклеивают или укрепляют средством дюбелей в нескольких местах. На всей поверхности фиксируют штукатурную сетку за счет пластмассовых клипс или дюбелей с шайбами, длина которых приравнивается двойному слою теплоизолятора. Таковой крепеж обеспечит дополнительную фиксацию плит к поверхности пола.
Теплый пол своими руками: виды, устройство, плюсы и минусы
Дальше можно делать стяжку пола либо выполнить наливной пол. Высота стяжки должна быть не меньше 3 см.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Теплый пол электрический: виды, укладка своими руками, видео Безопасность и простота укладки предоставляют лучшую возможность, дабы обустроить электрический теплый пол своими руками. Спрашивайте, я на связи!

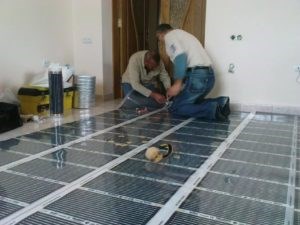

Работа с плёнкой
Рассчитываем длину кабеля и шаг укладки
Узнают таковой аспект: на каком расстоянии между собой может быть прокладывание кабелей? Так как игнорирование данного показателя тянет перегрев со всеми отягчающими последствиями.
Подсчет шага для укладывания кабеля делают так. Узнают площадь подогрева, так как данную величину по формуле необходимо помножить на 100 и поделить на длину кабеля.
Не излишним будет знать, что секция двухжильного кабеля располагает соединением с проводом нагревания только с 1-го конца, тогда как одножильный кабель — с обеих.
Укладка электрического теплого пола своими руками
Тепло домашнего очага воспевается еще, наверняка, с пещерных времен. Оно манит нас к для себя в хоть какое время года и суток. Но когда начинаются холода, это тепло мы начинаем принимать в самом буквальном смысле. Осенняя слякоть и промозглость, зимние морозы, весенняя распутица — все эти природные явления принуждают нас вспоминать о теплом и комфортном доме, где можно согреться и душой, и телом. Но не всегда в нашем доме температура соответствует комфортабельной. Естественно, и осенью, и весной многие пользуются электрическими обогревателями, но и расплачиваются за это по полной — и счетами за электроэнергию, и своим здоровьем. А ведь выход-то уже есть! И это — подключение теплого пола. А что? Устройство теплых полов уже довольно издавна понятно, и выполнить теплый пол своими руками нам полностью по силам.
Содержание:

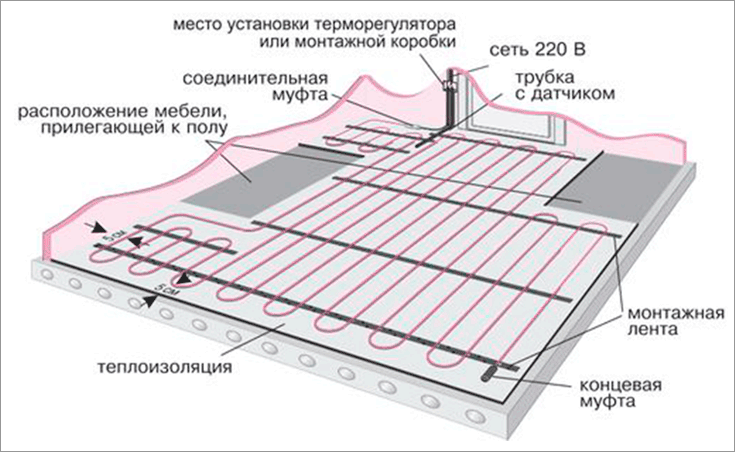

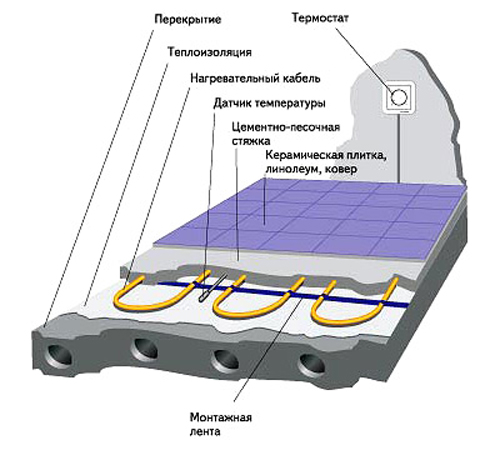

Общая схема теплого пола электрического
А кстати, что все-таки непосредственно мы знаем об устройстве электрического теплого пола? Те, кто никогда не думал над этим вопросом, могут ответить простейшей фразой: подогрев пола при помощи электричества, и будут совсем правы. Но ведь саму технологию это никак не разъясняет. Потому давайте на данный момент поглядим на информацию от профессионалов. Итак, самая рядовая структура электрического теплого пола смотрится таким макаром (идем с самого нижнего слоя):
- предварительный (основной) бетонный пол — стараемся, дабы пол был довольно ровненьким, без очевидных бугорков и впадинок, по другому можно пережечь кабель
- неплавкая теплоизолирующая подложка под теплый пол — пенополиэтилен либо пенополистирол с отражающим (фольгированным) слоем, толщина термоизоляции подбирается зависимо от температурной нагрузки
- крепежная система — арматурная сетка либо монтажная лента
- нагревательный кабель с температурным датчиком теплого пола, подающим информацию на терморегулятор
- цементно-песочная стяжка либо заливка специальной консистенцией для теплых полов, ее толщина колеблется от 3 до 5 см
- финальное напольное покрытие, по большей части — плитка, но могут быть и другие покрытия
Вот таковой "пирог" выходит в конечном итоге
Многие пугаются, что из-за такового количества слоев в нашей квартире "съедается" значимая часть актуального места, ведь пол подымается кое-где см на 8-10. Но ведь это далековато не всегда так. Задумайтесь, если оборудовать теплый пол мы начинаем с бетонной базы, то высота теплого пола совершенно не смотрится так впечатляющей. Почему? До боли просто — снимите свои древесные полы, уберите лаги и вы увидите, что как раз появилось место для теплого пола. Переживать стоит только тем обладателям, которые уже опустили уровень собственного пола, к примеру, проложив линолеум либо паркет прямо на бетон. Но даже им стоит задуматься, что лучше — ходить по холодному полу либо все-же пожертвовать 10 сантиметрами высоты ради тепла и комфорта.
На что уделять свое внимание, покупая набор теплого пола
Мы уже лицезреем, что общая схема достаточно ординарна, зато с материалами необходимо разобраться более тщательно. Можно, естественно, приобрести готовый набор, к примеру, теплый пол "Теплолюкс". Но все равно лучше осознавать, что покупаешь, так сказать, во избежание эксцессов. Потому разглядим разновидности нагревательного кабеля. Для большинства желающих услаждаться домашним теплом более полезной информацией будет разбивка любого электрического теплого пола на две категории:
- пол, сформированный самостоятельной укладкой нагревательного кабеля
- узкий пол с нагревательными матами — стеклосеткой с уже проложенным кабелем

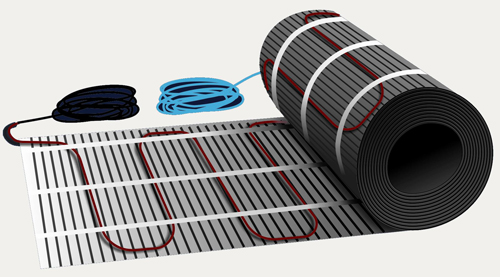

Нагревательный мат с кабелем, уложенным в стеклосетке
Чем они отличаются? Принципного отличия нет — и там кабель, и там. Но если 1-ый вариант дает нам огромную свободу как в режиме подогрева, так и в разных конфигурациях расположения кабеля, то во 2-м варианте у нас существенно упрощается процесс монтажа. А более принципиальным различием будет возможность использования отдельного нагревательного кабеля и для основной системы отопления, и для дополнительной. А вот маты почаще применяются исключительно в качестве дополнительного подогрева, к примеру, как теплый пол под плитку на кухне либо в ванной.
Что еще необходимо знать о нагревательном кабеле, дабы прирастить надежность теплого пола? Начнем с разделения кабелей на резистивный и саморегулирующийся.

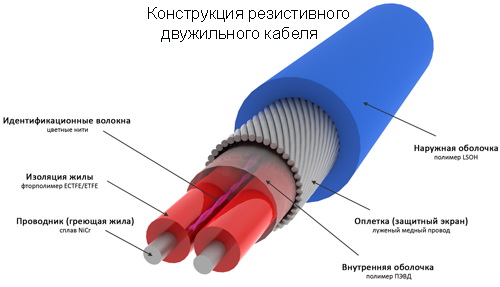

Резистивный кабель состоит из одной либо 2-ух греющих жил, владеющих завышенным сопротивлением. Его так и именуют — одножильным либо двухжильным. Конструкция двухжильного нагревательного кабеля указана на рисунке. Почему мы говорим конкретно о двухжильном? Дело в том, что двухжильный кабель не только лишь легче в монтаже, но и еще лучше оборудован системой рассеивания электромагнитного излучения, которое есть в хоть какой энергетической системе. Ранее это излучение числилось приличным минусом использования электрической системы подогрева полов из-за вреда, причиняемого здоровью человека. Сейчас исследования проявили, что это очередной миф, а величина подобного излучения так мала, что в расчет ее можно не принимать. В особенности, если при монтаже теплого пола мы используем двухжильный резистивный кабель.

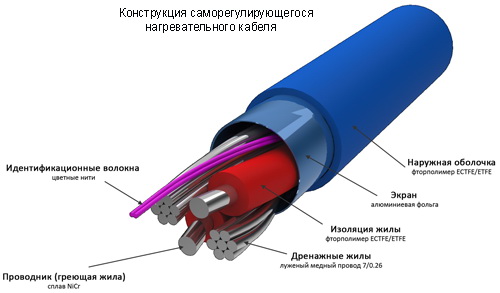

Саморегулирующийся нагревательный кабель имеет незначительно другую конструкцию (на рисунке она указана довольно тщательно), благодаря которой по всей дине кабеля происходит самостоятельная регуляция силы тока, влияющая на нагревательный элемент. Из-за таковой возможности кабель не может перегреться на каком-либо участке и нарушить всю систему подогрева, в отличие от резистивного. Хотя если обыденный двухжильный кабель верно уложить, то и у него схожая возможность очень мала. Но большая надежность саморегулирующегося кабеля, позволяющая не мыслить про ремонт теплого электрического пола, сказывается как на его популярности, так и на стоимости.
С учетом этой инфы выбор комплекта теплого пола становится более обоснованным.
Установка теплого электрического пола
Самое главное в формировании теплого электрического пола — это верно высчитать мощность системы подогрева применительно к определенному помещению. Помним, что температура электрического теплого пола должна учитываться при подборе не только лишь кабеля, но и напольного покрытия. А общие данные по помещениям разного типа обычно такие:
- для спальни — от 100 до 150 Вт/кв.м
- для коридора, кухни и прихожей — 150 Вт/кв.м
- для ванны и туалета — 180 Вт/кв.м
- для лоджии либо балкона — 200 Вт/кв.м
Но все равно лучше пользоваться услугами спеца, который сумеет точно найти нужную мощность и даже подобрать и проверить подходящий кабель. Кстати, электрическая схема теплого пола также должна составляться при участии спеца, его же помощь пригодится и для подключения системы, и для проведения отдельной усиленной полосы проводки от распределительного щита. На нашу долю остаются чисто монтажные работы.
Ну что, приступаем к работе? Вот план наших действий при монтаже нагревательного кабеля:
- определяем и подготавливаем место для установки терморегулятора и подводки проводов
- проводим подготовку предварительного пола (в случае необходимости выравниваем)
- проклеиваем по периметру помещения демпферную ленту
- укладываем теплоизоляцию
- устанавливаем монтажную ленту (с расстоянием в полуметра) либо арматурную сетку
- распределяем и закрепляем нагревательный кабель
- монтируем температурный датчик для теплого пола в гофрированной трубке

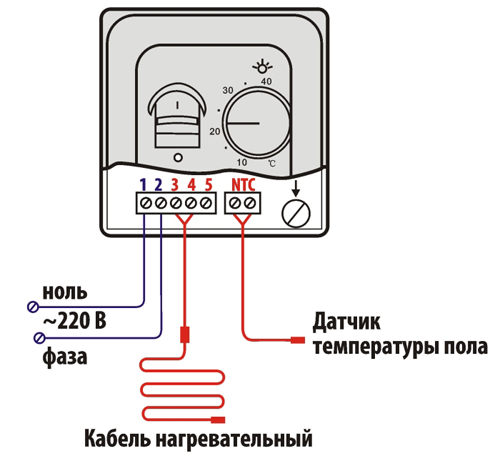

- проверяем целостность кабеля и исполняем подключение терморегулятора теплого пола
- измеряем сопротивление либо делаем пробное включение теплого пола
- исполняем заливку теплого пола приготовленной цементно-песочной консистенцией
- настилаем финальное напольное покрытие
И все-же добавляем к тому же видео с демонстрацией монтажа нагревательных матов.
Казалось бы, раз, два и все готово, не правда ли? Но остались еще кое-какие мелочи.

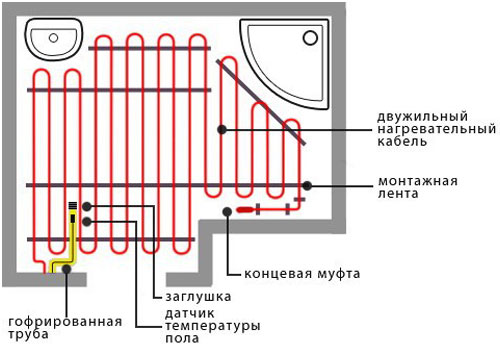

Во-1-х, составляя схему расположения нагревательного кабеля, необходимо заблаговременно позаботиться, дабы кабель не попал под массивную мебель (мебель на ножках полностью может стоять и на обогреваемом участке), по другому мы можем получить перегрев кабеля и, как следствие, ранешний ремонт теплого пола. А кому это необходимо?
Во-2-х, после заливки теплого пола бетонной стяжкой нужно дождаться ее полного высыхания. Стандартное время для этого процесса составляет 28 суток. Включение теплого пола ранее сих пор может привести к растрескиванию стяжки либо образовании в ней полостей. А вот эти проблемы угрожают нам неравномерным нагревом пола, перегоранием кабеля и, опять-таки, никому не необходимым ремонтом.
Ну, и в итоге стоит напомнить о четком следовании аннотации, прилагаемой к теплому полу. Правда, все равно лучше, если вблизи с вами будет спец, способный учитывать все мелочи. По другому поговорка "жадный платит два раза" может воплотиться в серьезную действительность.
Вобщем, запугивать мастеров, с легкостью справляющихся с хоть каким ремонтом, совсем не входило в мои планы. Никак. Просто охото, дабы вы сообразили — умение верно оценивать свои силы и способности очень сильно сказывается на качестве работы. Если вы не понаслышке знакомы с электричеством и монтажно-ремонтными работами, сможете быть размеренны: у вас все получится! И пусть ваша семья услаждается теплом и комфортом, сделанным вашими руками.
