Указатели напряжения для проверки совпадения фаз используются для проверки совпадения фаз напряжения (фазировки) в электроустановках от 6 до 110 кВ и являются средством защиты в электроустановках.
Указатель напряжения для проверки совпадения фаз (УПСФ либо УВНФ) представляют собой двухполюсное устройства, краткосрочно включаемые на геометрическую (векторную) разность напряжений проверяемых фаз. При несовпадении фаз этих напряжений (расхождении на определенный угол) указатель подает соответственный звуковой либо световой сигнал, есть совместные сигналы.

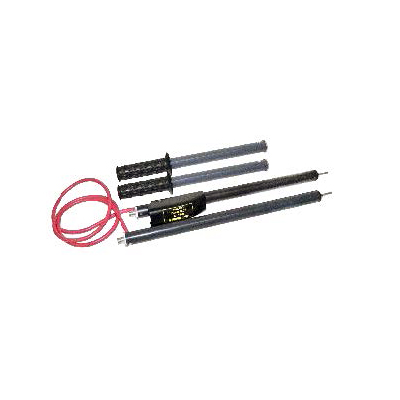

Указатель состоит из 2-ух электроизоляционных трубчатых корпусов, которые соединены гибким высоковольтным проводом. Корпуса могут быть разъемными и неразъемными. Корпус состоит из рабочей, изолирующей части и рукояток. Рабочие части имеют электроды-наконечники, узлы, реагирующие на значение напряжения между проверяемыми точками, и элементы индикации. В месте установки электродов-наконечников рабочие части не обязаны иметь резьбовых частей.
Принцип деяния других конструкций указателей напряжения для проверки совпадения фаз , которые содержат гибкий высоковольтный провод, также способы их испытаний и правила использования приводятся в руководствах по эксплуатации, прилагаемых к изделию заводом-изготовителем.
Эксплуатационные тесты указателей напряжения для проверки совпадения фаз
В процессе использования механические тесты указателей напряжения для проверки совпадения фаз не проводят.
При электрических испытаниях указателей напряжения для проверки совпадения фаз проводится проверка электрической прочности изоляции изолирующих, рабочих частей и соединительный провод, также проводят проверку по схемам встречного и согласного включения.
При проведении тесты изоляции рабочей части напряжение прикладывают между электродом-наконечником и элементом резьбового разъема. Если у указателя нет резьбового разъема, то вспомогательный электрод для присоединения провода испытательной установки устанавливают на границе рабочей части.
При испытании изолирующей части напряжение прикладывают между элементом ее сочленения с рабочей частью (резьбовой элемент, разъем и т.п.) и временным электродом, который накладывается у ограничительного кольца со стороны изолирующей части.
При испытании гибкого провода указателя на напряжение до 20 кВ его погружают в ванну с водой при температуре (25±15) °С так, дабы расстояние между местом заделки провода и уровнем воды было в пределе 60-70 мм. Напряжение прикладывают между одним из электродов-наконечников и корпусом ванны.
Гибкий провод указателя напряжения 35-110 кВ испытывают по аналогичной методике раздельно от указателя. При всем этом расстояние между краем наконечника провода и уровнем воды должно быть в границах 160-180 мм. Напряжение прикладывается между металлическими наконечниками провода и корпусом ванны.

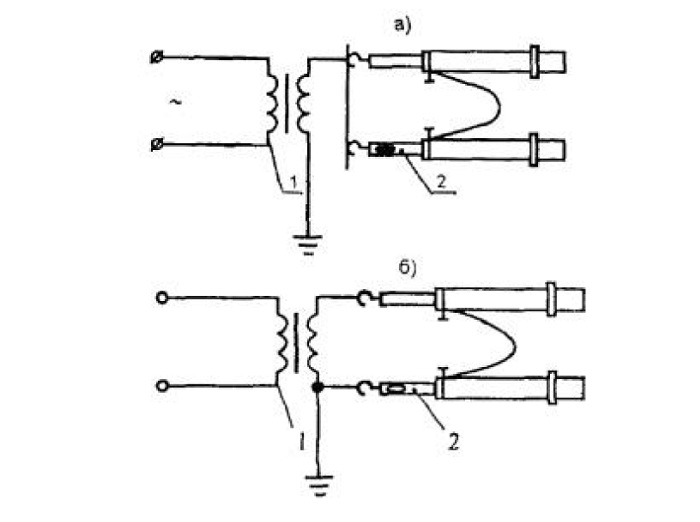

Набросок 1. Принципная схема тесты указателя напряжения для проверки совпадения фаз по схеме согласного (а) и встречного (б) включения:
1 — испытательный трансформатор; 2 — указатель напряжения
При проверке указателя по схеме согласного включения оба электрода- наконечника подключают к высоковольтному выводу испытательной установки (рис. 1а).
При проведении проверки указателя по схеме встречного включения один из электродов-наконечников подключают к высоковольтному выводу испытательной установки, а другой — к ее заземленному выводу (рис. 1б).
При испытании напряжения плавненько поднимают от нуля до возникновения точного сигнала. Нормируемое значение напряжения индикации для обеих схем испытаний зависимо от номинального напряжения электроустановок приведены в таблице 1.
Законодательная база Русской Федерации
2.7.1. Указатели созданы для проверки совпадения фаз напряжения (фазировки) в электроустановках от 6 до 110 кВ.
2.7.2. Указатели представляют собой двухполюсные устройства, краткосрочно включаемые на геометрическую (векторную) разность напряжений контролируемых фаз. При несовпадении фаз этих напряжений (расхождении на определенный угол) указатель подает соответственный световой (и звуковой) сигнал.
2.7.3. Указатели состоят из 2-ух электроизоляционных трубчатых корпусов, соединенных гибким высоковольтным проводом.
Корпуса могут быть разъемными и неразъемными. Корпуса состоят из рабочих, изолирующих частей и рукояток. Рабочие части содержат электроды-наконечники, узлы, реагирующие на значение напряжения между контролируемыми точками, и элементы индикации.
Рабочие части в месте установки электродов-наконечников не обязаны иметь резьбовых частей.
2.7.4. Принцип деяния других конструкций, не содержащих гибкого высоковольтного провода, также методика их испытаний и правила использования приводятся в руководствах по эксплуатации.
2.7.5. В процессе использования механические тесты указателей не проводят.
2.7.6. При электрических испытаниях указателей проводится проверка электрической прочности изоляции рабочих, изолирующих частей и соединительного провода, также их проверка по схемам согласного и встречного включения.
2.7.7. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и элементом резьбового разъема. Если указатель не имеет резьбового разъема, то вспомогательный электрод для присоединения провода испытательной установки устанавливается на границе рабочей части.
2.7.8. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.
2.7.9. При испытаниях гибкого провода указателей на напряжение до 20 кВ его погружают в ванну с водой при температуре (25 +/- 15) °C так, дабы расстояние между местом заделки провода и уровнем воды было в границах 60 — 70 мм. Напряжение прикладывается между одним из электродов-наконечников и корпусом ванны.
Гибкий провод указателей напряжения 35 — 110 кВ испытывается по аналогичной методике раздельно от указателя. При всем этом расстояние между краем наконечника провода и уровнем воды должно быть 160 — 180 мм. Напряжение прикладывается между металлическими наконечниками провода и корпусом ванны.
2.7.10. При проверке указателя по схеме согласного включения оба электрода-наконечника подключаются к высоковольтному выводу испытательной установки (рис. 2.2а).
При проверке указателя по схеме встречного включения один из электродов-наконечников подключается к высоковольтному выводу испытательной установки, а другой — к ее заземленному выводу (рис. 2.2б).
При испытаниях напряжение плавненько подымается от нуля до возникновения точных сигналов. Нормируемые значения напряжения индикации для обеих схем испытаний зависимо от номинального напряжения электроустановок приведены в табл. 2.6.
НАПРЯЖЕНИЯ ИНДИКАЦИИ УКАЗАТЕЛЕЙ НАПРЯЖЕНИЯ ДЛЯ ПРОВЕРКИ СОВПАДЕНИЯ ФАЗ
| Номинальное напряжение электроустановки, кВ | Напряжение индикации, кВ | |
| по схеме согласного включения, более | по схеме встречного включения, менее | |
| 6 | 7,6 | 1,5 |
| 10 | 12,7 | 2,5 |
| 15 | 20 | 3,5 |
| 20 | 28 | 5 |
| 35 | 40 | 17 |
| 110 | 100 | 50 |
2.7.11. Нормы и периодичность электрических испытаний указателей приведены в Приложении 7.
2.7.12. При работе с указателями использование диэлектрических перчаток непременно.
2.7.13. Исправность указателя перед применением проверяется на рабочем месте методом двухполюсного подключения к фазе и заземленной конструкции. При всем этом должны быть точные световые (и звуковые) сигналы.
2.7.14. При совпадении фаз напряжения на контролируемых токоведущих частях указатель не подает сигналов.
