Современный темп жизни диктует свои правила. Наличие в одной квартире либо доме нескольких телевизоров не исключение, а быстрее закономерность. Необходимость получать информацию – принципиальный нюанс социальной жизни человека. Вот поэтому, отдельные телекоммуникационные устройства в каждой комнате и даже кухне – явление, которое только наращивает свои масштабы.
Как не утратить сигнал
Возникновение в помещении еще одного телека вызывает принципиальный вопрос, нужна ли еще одна антенна? Установка приемника сигнала дело хлопотное, потому охото минимизировать монтажные работы. Как дать возможность сигналу поступать на несколько телекоммуникационных устройств, используя одну антенну? Для начала необходимо просчитать общую длину кабеля. Чем больше протяженность разводки, тем больше возможность преломления изображения и звука на телеке. Затухание на метр длины – особый термин, демонстрирующий падение мощности сигнала. Планируя прокладку кабеля, необходимо верно просчитать метраж, и не выходить за рамки высококачественной передачи сигнала. Лучше избегать излишних витков провода и обеспечить ему защиту от механических повреждений. Особые герметичные переходники – нужные комплектующие, если к антенне подключаются сходу несколько телевизоров. Эти детали не дают проникнуть сигналу, обеспечивая доброкачественную работу телекоммуникационной системы. Разобравшись с правильной разводкой кабеля и комплектующими, стоит позаботиться о делителях сигнала.
Делители сигнала
Делители, разветвители, сплиттеры – различные наименования, 1-го специального устройства, способного передать сигнал от одной антенны трем различным телекам. Зависимо от особенностей конструкции, они бывают активными и пассивными.
Пассивный
Устройства, представляющее собой маленькую коробку, имеющую входные и выходные контакты для подключения ТВ и антенны. Пассивный разветвитель не просит дополнительного источника питания. Он прост в монтаже и не нуждается в тонких настройках. Такое оборудование подойдет, если антенна находится в безупречном положении относительно ретранслятора. Мощнейший телевизионный сигнал – непременное условие, дабы картина и звук оставались не искаженными. Используя пассивный делитель, необходимо учесть, что через каждый канал устройства будет перейти только треть силы сигнала. Если этого довольно для комфортабельного просмотра телепередач, то пассивный сплиттер лучший вариант для подключения 3-х телевизоров к одной антенне.
Активный
Активный разветвитель нужно установить, если телевышка находится на существенном расстоянии от антенны либо на пути сигнала есть природные либо рукотворные помехи. Высотные строения, маркетинговые щиты, возвышенности, овраги и лесные массивы – все это поглощает телевизионный сигнал, делая просмотр телевизионных каналов неосуществимым. Активный делитель работает от источника напряжения, который располагают вблизи с одним из телевизоров. Это устройство способно отменно раздавать сигнал, получаемый одной антенной, на несколько телекоммуникационных устройств. Уровень сигнала при всем этом не только лишь не падает, но и становится более массивным. Активный делитель не делает собственных шумов, не делает условия для перекрестных искажений сигнала и обладает широким динамическим спектром.
Установка разветвителя сигнала
Установка делителя сигнала – очень узкая работа, которая под силу только специалисту. Мастер обусловит на каком участке будет расположен разветвитель, дабы передача сигнала поступала умеренно на три телевизионные устройства. Разбитые каналы необходимо выполнить герметичными, дабы не был утерян сигнал и не усугубилось качество отображения и звука. Только спец может обеспечить все меры безопасности во время проведения работ с электричеством, потому самостоятельная установка сплиттеров нежелательна.
Достоинства подключения 3-х телевизоров к одной антенне
Соединяя приемник сигнала сходу с 3-мя телекоммуникационными устройствами, можно почувствовать следующие плюсы:
- • отсутствие необходимости проводить излишние провода в помещение;
- • не надо устанавливать дополнительное дорогостоящее оборудование;
- • абонентская плата не изменяется зависимо от количества присоединенной техники;
- • с эстетической точки зрения, несколько антенн на фасаде 1-го дома смотрятся неуместно, а если это квартира, то вообщем нереально установить такое количество телекоммуникационного оборудования на маленьком участке;
- • если все кабели сразу провести и упрятать, помещение будет смотреться более ухоженным.
Соединяя одну антенну с 3-мя телевизорами, можно получить отлично работающую систему, которая обеспечит комфортабельный просмотр возлюбленных телепередач на долгие и длительные годы.
Как избрать телевизионный кабель — устройство и подключение к антенне +видео
Человеку, который не силён в физике либо деле электриков, в принципе непринципиально знать особенности того либо другого кабеля, лучше доверить выбор специалисту. Но это если дело связано с электричеством. Избрать телевизионный кабель можно и без помощи других.
Главное, осознавать — кабель от ТВ к антенне не проводит ток, потому его подменой можно заниматься без помощи других. Но до работ нужно разобраться, как верно избрать антенный провод.

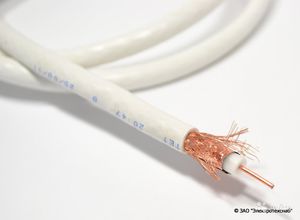

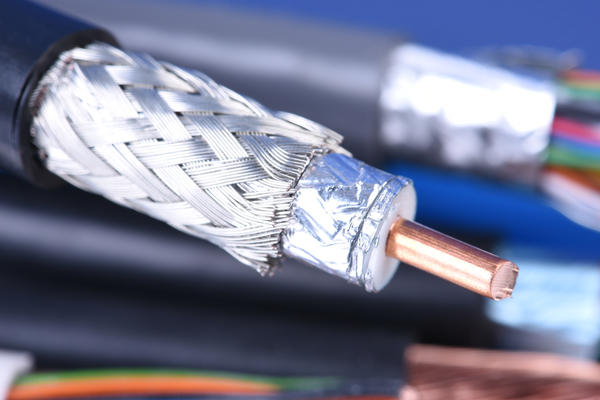

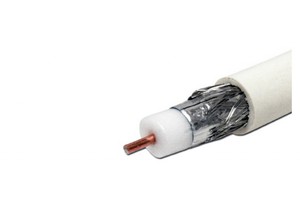

Как устроен телевизионный кабель
В магазине он именуется «Коаксиальный». Снутри у него:
- центральная жила;
- диелектрик;
- наружный проводник;
- оболочка.
Таковой тип электрических кабелей всегда круглый и применяется для передачи сигнала. Благодаря собственной конструкции, этот тип применяется не только лишь для подключения телека, но в системах связи, подключение домашней и военной техники.
В особых магазинах неплохой и подходящий провод для ТВ имеет маркировку:
В последней маркировке цифра 75 значит волновое сопротивление в Ом. Чем больше сопротивление, тем меньше помех, но, смысла в выборе электропровода больше 75 нет, но меньше брать тоже не стоит.
Показатель затухания сигнала – такая принципиальная черта, которая измеряется в дБ/100м. Каждый ТВ-канал вещает на собственной частоте и показатель затухания тоже свой. Неплохой электрокабель обязан иметь маленький показатель.
При выборе следует направить внимание на следующие характеристики:
- типа телевизионной системы;
- длины от антенны до телека;
- места, где проходит кабель;
- наличия углов и поворотов;
- выбора проводки;
- количество телевизоров.
Сейчас обо всём по порядку.
Какое освещение Вы предпочитаете
Встроенное Люстра
Видео: «коаксиал» для ТВ
Как верно избрать
Прежде всего нужно сходу обмыслить, где будет перейти вся система. Если антенна находится за пределами дома, и провод будет перейти по улице, то нужно избрать таковой, который устойчив к перепаду температур и влаге. Это находится в зависимости от плотности оплётки кабеля, его поперечника, особых пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне либо балконе, то нет необходимости брать наибольший — полностью хватит кабеля с наружным поперечником 6–7 мм.
Провода для спутникового и кабельного телевидения отличаются. Другими словами, по устройству они вполне однообразные — жила, изоляция, наружный проводник и оболочка. Только вот спутниковый сигнал вкупе с питанием конвекторов проходит по жиле (в большинстве случаев медной), а кабельный — по поверхности проводника. Потому провода с узкой жилой (меньше 1 мм в поперечнике) не в состоянии пропускать спутниковый сигнал без помех.
Монтировать антенный провод вблизи с силовым можно только в этом случае, если их наружный поперечник 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.
Можно обобщить всё вышеупомянутое одним утверждением — чем толще телевизионный провод, тем лучше.
Уплотненная оплётка кабеля — показатель его долговечности. Она не должна просто «отдираться», её нельзя поцарапать, к примеру, ногтем. Но очень жёсткая изоляция не даст способности согнуть антенный провод.
Сейчас в качестве наружного проводника применяют фольгу либо дюралевую плёнку. Отсутствие этого обычно показывает на то, что перед вами продукт не наилучшего свойства.
Неплохой антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что конкретно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше брать антенный кабель с медной жилой.
Цвет оболочки, невзирая на бытующее в узеньких кругах мировоззрение, не показывает ни на что. Цвет провода может быть хоть какой — тот, который нравится. Особенные раскраски производители применяют для того дабы отличить телевизионный от силового, если они устанавливаются вблизи.
Выяснить «состав» электрокабеля можно, попросив торговца выполнить срез, потому лучше избегать запакованный продукт, даже если на упаковке всё написано. Неплохой вариант — медная жила с сечением от 1 мм, уплотненная изоляция, слой фольги и медной оплётки из олова и уплотненная оболочка.
Длина электрокабеля — дело чисто личное. Перед покупкой нужно высчитать не малое расстояние от антенны до ТВ, а учесть все отступы по низу стенки и повороты. Также нужно брать антенный кабель «с запасом» на случай, если в дальнейшем захочется переставить телек в другое место.
Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, дабы торговец посодействовал подобрать подходящие по поперечнику детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, дабы не загибать их.
Видео: выбор телевизионного кабеля
Подключение антенны
Дабы подсоединить кабель к антенне либо телеку необходимо прикрепить штекер.
Для начала нужно выполнить радиальный срез оболочки на расстоянии 1.5 сантиметра от края. Необходимо удалить только оболочку, не задевая при всем этом волоски экрана. Волоски экрана и фольга загибаются вспять, дабы высвободить слой внутренней изоляции. Отгибать нужно аккуратненько, дабы ничего не разорвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.
Дальше нужно накрутить штекер, вращая его по часовой стрелке до упора. Остаток излишней жилы срезать. Таким же образом приготовить антенный провод с другой стороны. Делать это нужно после того как он будет проложен от антенны до телека, дабы по надобности его укоротить.
Как верно подключить телек к антенне: изучаем схемы и оборудование
Для подключения нескольких телевизоров к одной внешней антенне можно применять описанные в предшествующей статье розеточные антенные усилители или антенные разветвители (сплиттеры, «крабы»).

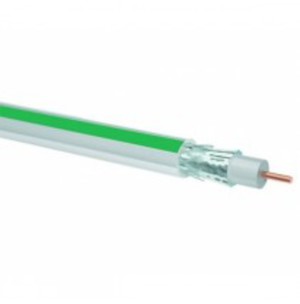

Телевизионные кабели

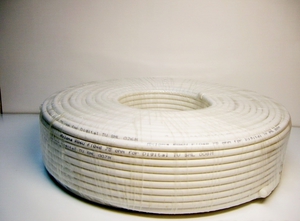

Для передачи ТВ-сигнала к телеку нужна особый коаксиальный кабель. В магазинах представлено огромное количество видов телевизионных кабелей – дорогих и дешевеньких, толстых и тонких.
- 1-ое – наружный поперечник. Он должен быть равен приблизительно 6,6 мм;
- 2-ое – экранирование. Экран современного кабеля должен быть двухслойным – оплетка из тонких проводников и слой фольги;
- Третье – материал изоляции. Современные кабели имеют изоляцию из пористого целофана. Их частотные свойства лучше, чем у кабелей с изоляцией из сплошного целофана.
Пористая полиэтиленовая изоляция делается 2-мя методами: дешевеньким хим, при помощи хим реакции (этим грешат китайские производители), и поболее дорогим –физическим, когда целофан вспенивают газообразным азотом, находящимся под огромным давлением.
Частотные свойства коаксиальных кабелей с «химической» и «физической» изоляцией довольно сильно различаются. Не считая того, коаксиальные кабели с на физическом уровне вспененной изоляцией владеют более размеренными параметрами и большей устойчивостью к воздействию наружной среды.
Тип изоляции оказывает влияние на частотные свойства коаксиального кабеля
Неискушенному потребителю тяжело отличить зрительно, каким методом произведена вспененная изоляция коаксиального кабеля, потому пытайтесь получать продукцию узнаваемых производителей у официальных дистрибьюторов.
Подсоединение ТВ-штекеров
Телевизионное оборудование обычно коммутируется коаксиальным кабелем при помощи разъемов типа F (F-разъемов). Их обширное использование обосновано простотой монтажа и надежностью соединения, к тому же они обеспечивают защиту от помех и наружных воздействий.
ТВ-штекеры с F-разъемом
F-разъем состоит из F-гайки, устанавливаемой на коаксиальный кабель, и ответной резьбы, которая устанавливается на соединителе (ТВ-штекере, F-F-соединителе) либо на оборудовании (усилителе, разветвителе и т. п.).
F-гайки и F-F-соединитель
Отступите 11-12 мм от торца кабеля и аккуратненько срежьте внешнюю изоляцию таким макаром, дабы не разрушить экранирующую оплетку (тонкие проводки, которые покрывают кабель). Оплетку и фольгу отведите вспять и расположите вдоль кабеля. Удалите 9 мм внутренней изоляции с центрального проводника (см. набросок 1).

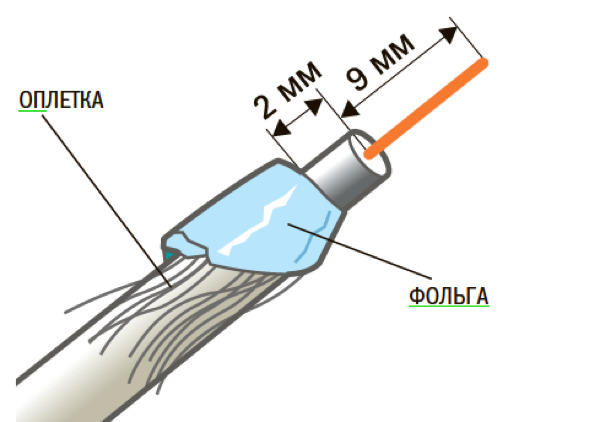

1. Удалите часть наружной и внутренней изоляции
Плотно накрутите F-гайку на кабель, при всем этом центральный проводник должен выступать за край гайки менее чем на 2 мм (см. набросок 2).

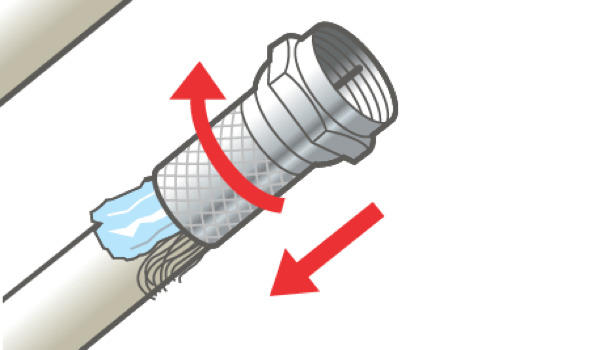

2. Плотно накрутите F-гайку на кабель
Сейчас можно подсоединять F-гайку или конкретно к оборудованию (усилитель, сплиттер и т.д.), или к телеку либо ТВ-розетке, используя ТВ-штекер.

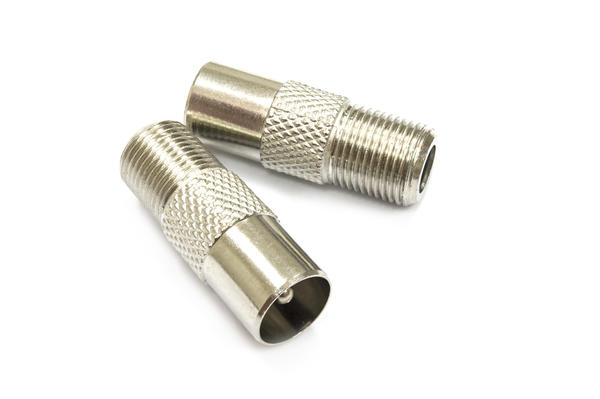

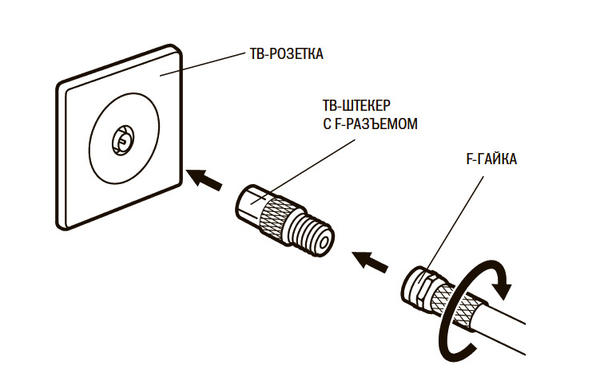

Подсоединение кабельного ТВ-штекера
Удлинение кабеля

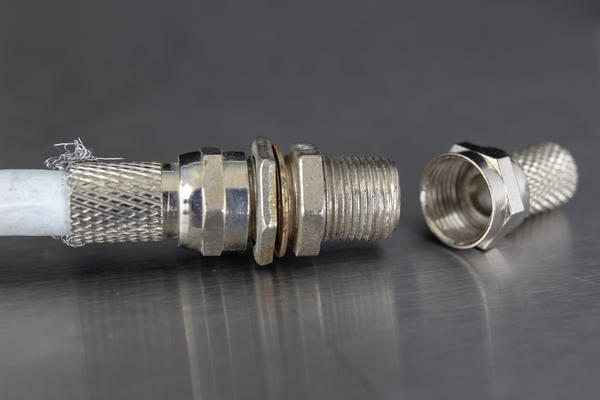

Если по какой–либо причине появилась необходимость удлинить телевизионный кабель, то проще всего это выполнить, используя две F-гайки и F-F-соединитель. Установите F-гайки, как было показано выше, и соедините их средством F-F-соединителя.

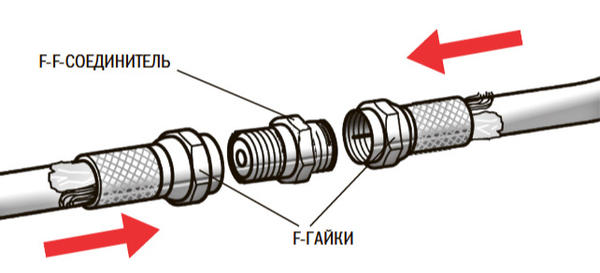

Удлинение кабеля при помощи F-F-соединителя
Антенные разветвители (сплиттеры)
Для подключения нескольких телевизоров к одной антенне используются антенные разветвители – сплиттеры («крабы»). Сплиттеры различаются по числу выходов и типу корпуса.

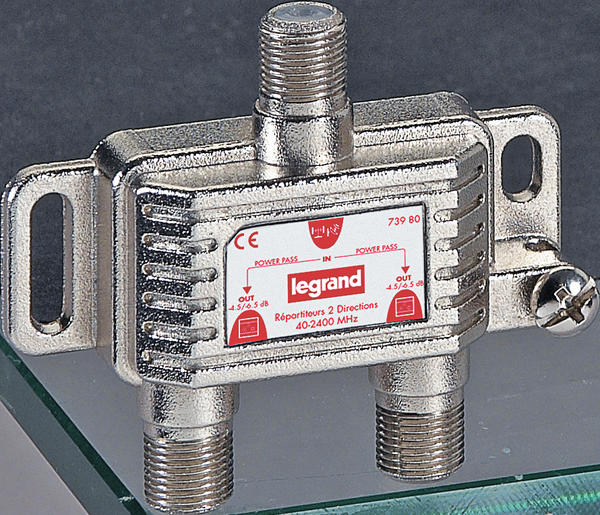

Сплиттер с 2-мя выходами
Наибольшее распространение получили разветвители в литом корпусе для установки на монтажную плату. Их просто расположить в комфортном месте (к примеру, в монтажной коробке либо за навесным потолком).
В пригородных домах, где предвидено огромное количество приемников, нередко устанавливают особый слаботочный щит для подключения и разводки телефонных, телевизионных и компьютерных сетей. В данном случае целенаправлено применять сплиттеры в модульном выполнении, т. е. для монтажа на DIN-рейку.

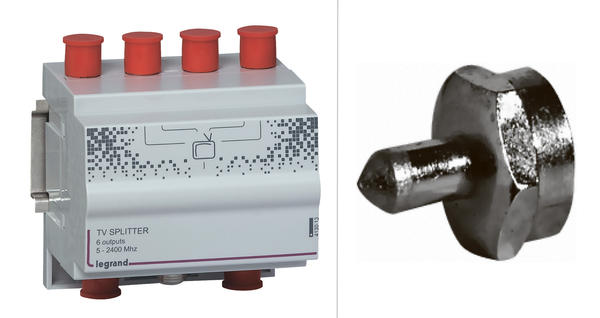

Слева: сплиттер в модульном выполнении. Справа: F-заглушка

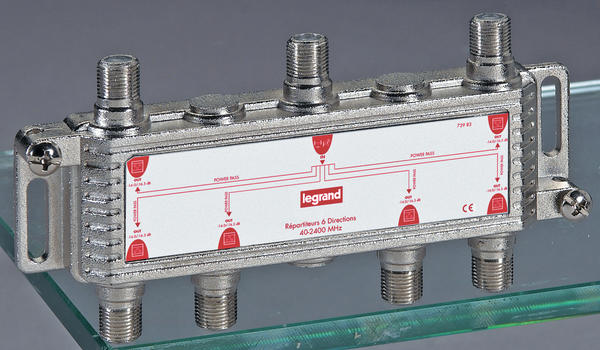

При выборе сплиттера сначала необходимо обусловиться с количеством выходов. Чем их больше, тем слабее выходной сигнал. К примеру, для устройства с 2-мя выходами уровень выходного сигнала понижается приблизительно в 1,7 раза, а для сплиттера с 4-мя выходами – приблизительно в 2,66 раза. Потому внедрение разветвителей более чем с 4-мя выходами, обычно, просит установки дополнительного усилителя ТВ-сигнала.
Сплиттер с шестью выходами
Подсоединение кабелей осуществляется средством F-разъемов.

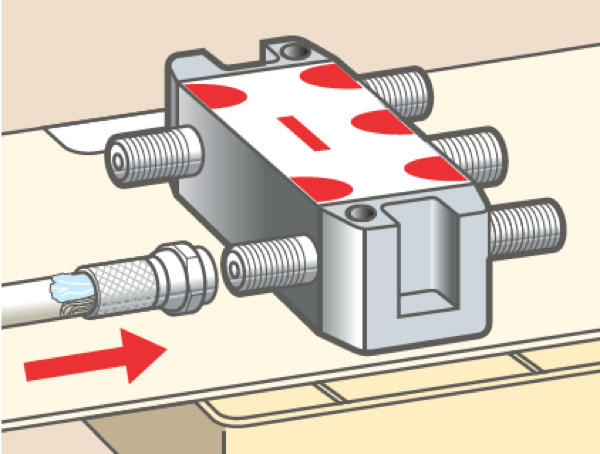

Подключение кабеля к сплиттеру

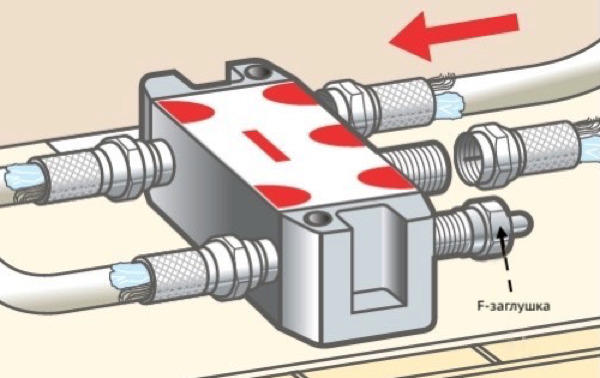

Не считая того, дабы разветвитель работал верно, все его выходы должны быть нагружены. Если по каким–либо причинам один из выходов не задействован, на него следует установить специальную F-заглушку (2), в какой находится нагрузочный резистор сопротивлением 75 Ом.
Установка заглушки на свободный выход
Сплиттер высокого свойства имеет литой корпус, который для дополнительного экранирования покрыт слоем никеля. Корпусы низкокачественных разветвителей штампуются уже с резьбой, а у качественных резьба нарезается после окончательного производства корпуса.
Телевизионные розетки
Телевизионная розетка (ТВ-розетка, TV-розетка) – конечное устройство, к которому подключается телевизионный приемник. В продаже можно повстречать огромное количество типов и видов телевизионных розеток.
Одиночная (обычная) розетка
Служит для подключения 1-го телека к одной антенне.

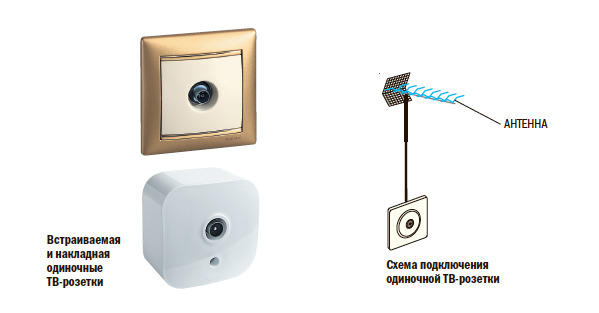

Одиночные ТВ-розетки и схема подключения
Используя одиночные розетки, средством сплиттера можно подключить несколько телевизоров к одной антенне. Такая схема многоточечного подключения именуется «звезда».

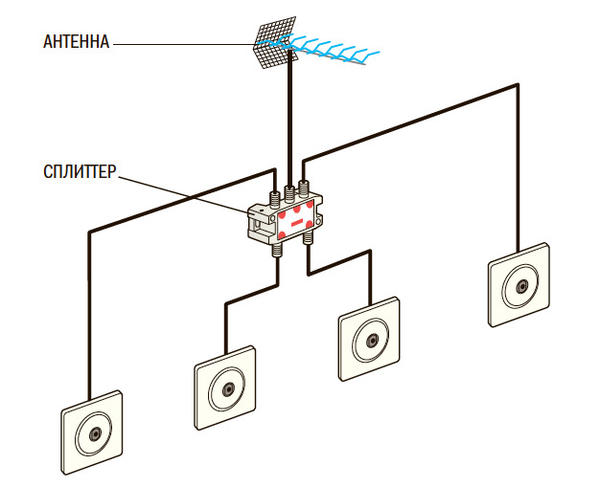

Схема подключения ТВ-розеток через сплиттер
Данная схема является более предпочтительной для подключения нескольких телевизоров, так как отличается надежностью и, что самое принципиальное, одинаковым уровнем сигнала на всех розетках.
Проходные и оконечные розетки

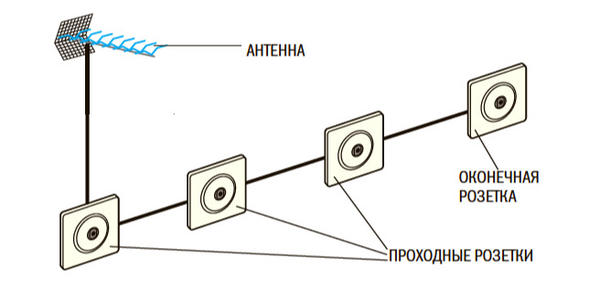

Служат для многоточечного подключенияпо схеме «шлейф». Снаружи такие розетки ничем не отличаются от одиночных, но проходные розетки с оборотной стороны имеют два коннектора для подключения приходящего и отходящего кабелей. В конце «шлейфа» всегда ставится оконечная розетка! Следует держать в голове, что из-за появления значимой разности уровней сигнала на первой и последней розетке лучше избегать подключения более 4 розеток по схеме «шлейф».
Схема подключения ТВ-розеток шлейфом
Одиночные, проходные и оконечные розетки TV-FM
Розетки TV-FM отличаются от рассмотренных выше тем, что в них установлены особые фильтры, которые выделяют из общего сигнала от широкополосной антенны частоты FM-диапазона 7,5–108 МГц. Этот сигнал поступает на отдельное гнездо для подключения AV-ресивера, тюнера либо домашнего кинозала с радиоканалом. Другие сигналы от антенны подаются на гнездо TV, к которому подключается телек. Розетки TV-FM могут подключаться по схеме «звезда» либо «шлейф».

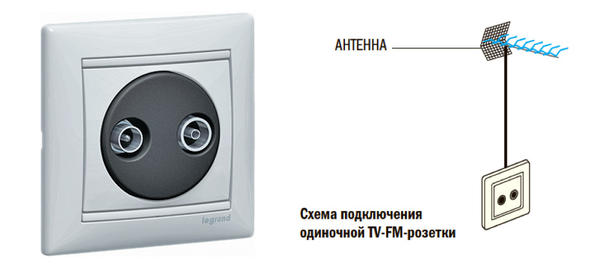

Розетка TV-FM и схема подключения
Одиночные розетки TV-R без фильтра
Разновидностью одиночных розеток TV-FM являются розетки TV-R без фильтра. Заместо фильтра, разделяющего телевизионные и радиосигналы, в розетке установлен разветвитель, который разделяет сигнал поровну.
Розетка TV-R
Ниже приведены несколько вариантов использования таковой розетки при подключении ее к широкополосной антенне.

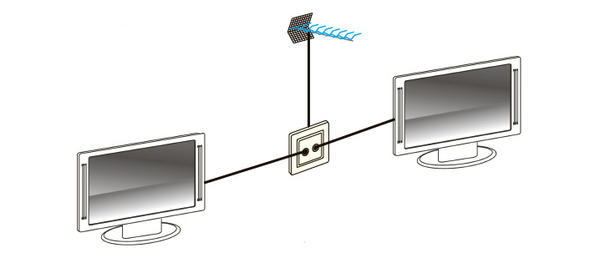

а) Схема подключения 2-ух телевизоров к розетке TV-R:
Схема подключения 2-ух телевизоров к розетке TV-R

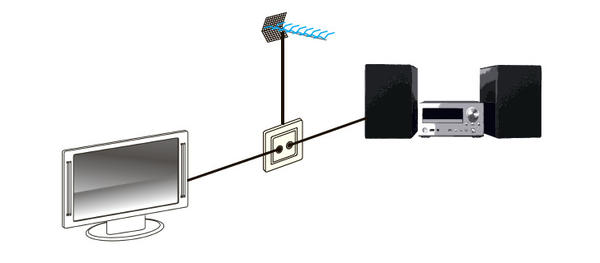

б) Схема подключения телека и радиосистемы к розетке TV-R:
Схема подключения телека и радиосистемы к розетке TV-R

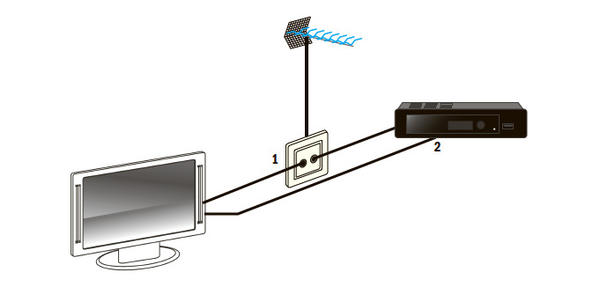

с) Схема подключения к розетке TV-R-телевизора, не снаряженного цифровым тюнером:
Схема подключения к розетке TV-R-телевизора, не снаряженного цифровым тюнером
- Для приема аналогового вещания применяют стандартное антенное гнездо;
- Прием цифрового сигнала осуществляется средством приставки DVB-T2, которая подключается к телеку через разъемы HDMI либо AV.
Одиночные, проходные и оконечные розетки TV-FM-SAT
Розетки TV-FM-SAT для однокабельных сетей оснащаются 3-мя гнездами на лицевой панели. TV – для подключения телека (эфирные каналы), SAT – для подключения спутникового ресивера и FM – для подключения радиоустройств. Снутри механизма располагаются три фильтра, которые выделяют из общего сигнала подходящий спектр частот и направляют его на соответственное гнездо.
Для организации таковой установки будет нужно смеситель сигналов (коплер) эфирного и спутникового телевидения.

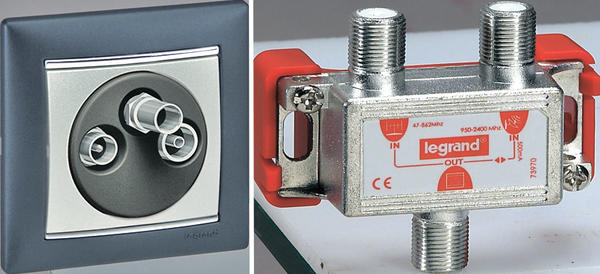

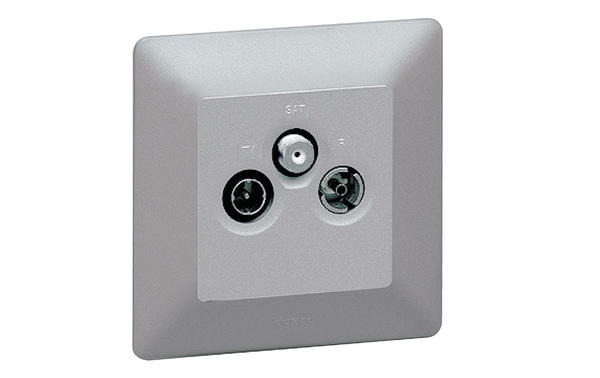

Слева: розетка TV-FM-SAT. Справа: смеситель сигналов (коплер)
После смесителя розетки можно подключать по схеме «звезда» (через сплиттер) или«шлейф» (проходные и оконечная).

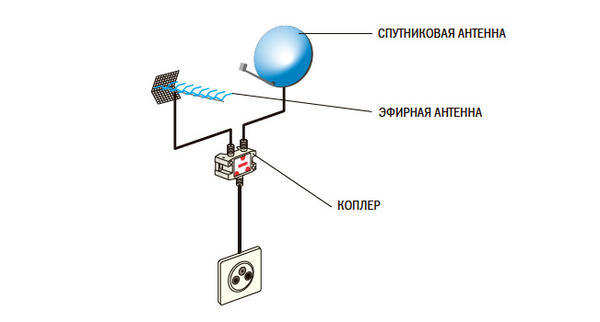

Схема подключения TV-FM SAT-розетки через коплер

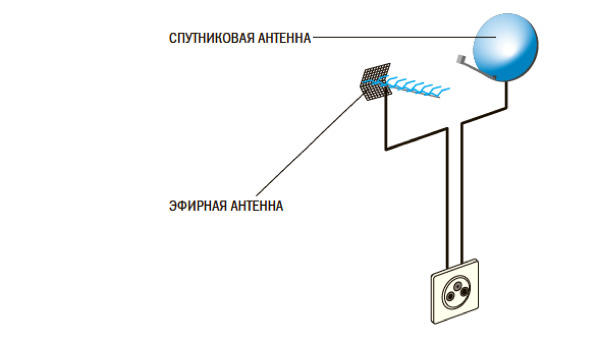

Если к месту установки уже проложены два кабеля, один от общей антенны, а другой – от спутниковой «тарелки», то можно установить специальную двухкабельную розетку TV-FM-SAT.
Схема подключения двухкабельной TV-FM-SAT-розетки
С оборотной стороны механизма размещены два входа для подключения кабеля эфирного вещания и для кабеля от «тарелки». Но в данном случае подключение нескольких телевизоров нереально.
