Тв антенна из кабеля своими руками

С большими расходами на покупку антенны, ТВ-приставок, телека, а нередко и не 1-го, требования к качеству изображения очень высоки. Нередко мы забываем, что ещё на шаге строительства дома необходимо позаботиться, дабы разводка ТВ кабеля по квартире была высококачественной. Это нужная инвестиция для обеспечения приёмников сильным и непрерывным сигналом в протяжении многих лет применения, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Дабы прокладка телевизионного кабеля по квартире была проф, сознательные жильцы могут отыскать монтажника слаботочных сетей с надлежащими способностями для её разработки, а могут использовать собственные познания и силы.

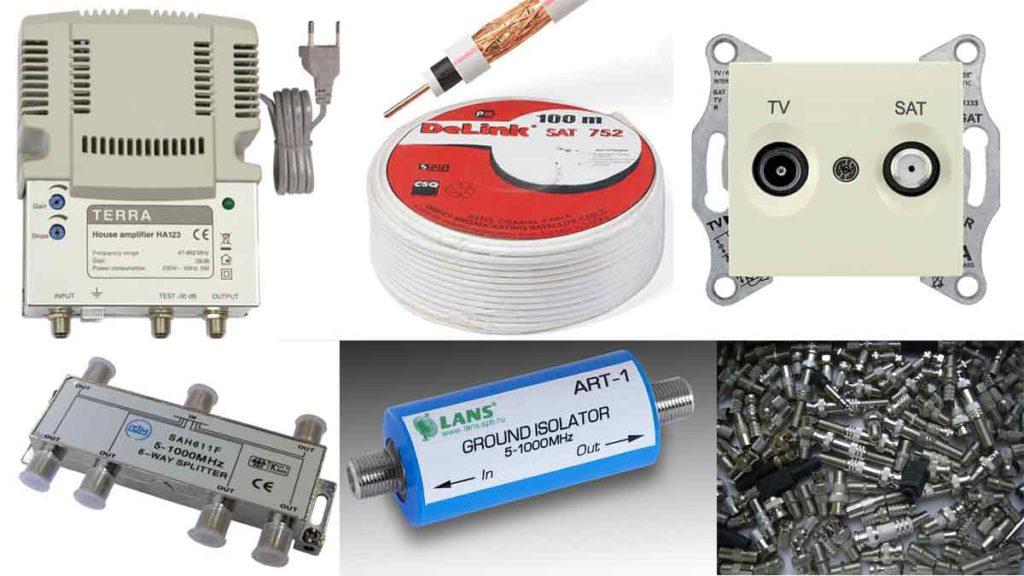

Девайсы и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие и длительные годы применения, потому она просит прочности и долговечности. В её состав должен заходить не только лишь неплохой коаксиальный провод, но и высококачественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Конкретно от них зависит неплохой контакт соединений и минимизация утрат сигнала, другими словами суммарное затухание сигнала во всей домашней телесистеме.

Вас может заинтриговать: Разветвитель для телевизионного кабеля

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Внедрение телекоммуникационных аксессуаров низкого свойства предсказывает огромные утраты сигнала и не гарантирует долговременную надёжность контактов. Даже установка бессчетных антенных розеток нередко принуждает применить усилитель телевизионного сигнала.

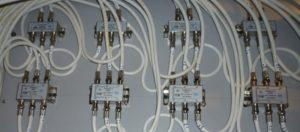

распределительное оборудование ТВ сети

Время от времени один некрепкий контакт либо разъём отвратительного свойства докладывает неисправность всей схеме, невзирая на безупречность расчётов и лучший выбор отдельных частей. Потому не стоит недооценивать таковой обычной элемент, как разъем.

Общая информация о телевизионном кабеле

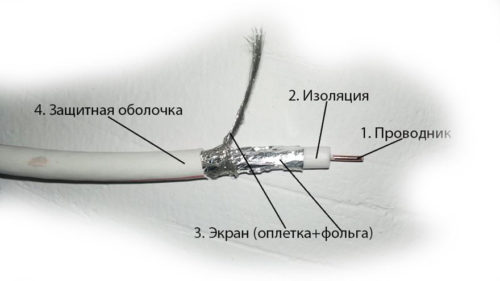

Коаксиальный провод состоит из нескольких слоёв, которые делают принципиальные функции по передаче и защите телесигнала от всех электромагнитных воздействий. Он является неотъемлемой частью хоть какой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, поэтому, высочайшее качество передачи сигнала. Неплохой кабель коаксиального типа характеризуется соответствующим согласованием, низким затуханием и действенной оплёткой.

Для монтажа антенны в домах используются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высочайшее экранирование центральной жилы, стабильность характеристик и долгий срок службы. Это в особенности принципиально в ситуации, когда провод находится под штукатуркой. Для внешней прокладки выпускаются отдельные марки кабеля с усовершенствованной устойчивостью изоляции.

Вас может заинтриговать: Какой кабель лучше: семь практических методов проверки свойства

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на положение, ни на мощность и подобные характеристики передатчика вы воздействовать не способен. Но вот сосредоточиться на получении лучшего вероятного уровня сигнала, который впрямую находится в зависимости от того, как отменно выполнена прокладка антенного кабеля в вашем жилье, вы просто должны.

Первоочередная задачка – спланировать место установки антенны и метод её крепления, также размещение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для неплохого свойства сигнала:

• не сгибайте провода, поперечник извива не должен быть меньше 3-5 см;
• прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
• неприемлема прокладка ТВ кабеля вблизи с электрическим, допустимое расстояние между ними – 10 см;
• не повреждайте внешнюю оболочку. Провод с недостатками наружной изоляции, в особенности его внешние участки, нужно поменять. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
• если ТВ-кабель укладывается под штукатурку либо гипсокартон, то его помещают в защитный канал проводов в стенке;
• внешние участки фиксируются крепёжными элементами;
• опасайтесь лишних витков;
• кабель, соединяющий декодер и антенну, не должен быть длиннее 35 — 40 м. При большей протяжённости нужно применять усилители либо провода высокого класса;
• в случае прокладки огромного количества проводов рекомендуется выполнить их описание (это очень упрощает обнаружение вероятных повреждений в установке).

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую верно начать с составления мини-проекта, на первом шаге которого для вас предстоит сосчитать длину кабеля для покупки, также суммарное количество всех частей коммуникации и крепежей. Проверьте себя: нет ли излишних частей? Они будут «съедать» сигнал.

Вас может заинтриговать: Схема подключения нескольких телевизоров без усилителя

Если вы желаете провести сокрытый установка, то дополнительно для вас необходимо подсчитать суммарную длину защитных пластмассовых коробов для погружения проводов в стенки. За ранее вы должны составить структурную схему всех подключений по всем комнатам.

Методы прокладки бывают такие:

• проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
• сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, приспособленная к современным требованиям;
• смешанная сеть.

При сокрытой прокладке ТВ кабеля в квартире для вас предстоит штробление ложбинок в стенках. Это достаточно гулкая и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого реально избежать, если проложить шнуры в особых плинтусах. После того, как будут установлены все антенные розетки, а внешний провод будет заведён в дом через отверстие в стенке, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – инспектируйте каждое соединение. Не «крошите» кабель: нужно учесть, чем меньше у него окажется соединений, тем чётче будет «картинка». Перед заделкой стенок включите ваши телеприёмники и проверьте уровень сигнала в каждом, может быть сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед обладателями жилища в многоквартирных домах при монтаже коаксиального кабеля неизбежно встанет вопрос с подключением к коллективной антенне либо магистрали кабельного ТВ. Задачка не непростая. Сигнал из коллективного кабеля непременно распределяется в каждом подъезде при помощи ответвителя. На каждом этаже имеются свои ответвители (могут находиться в особых шкафчиках). Таким макаром, сигнал идёт на каждый этаж и распределяется на каждую квартиру. Для вас нужно при помощи F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

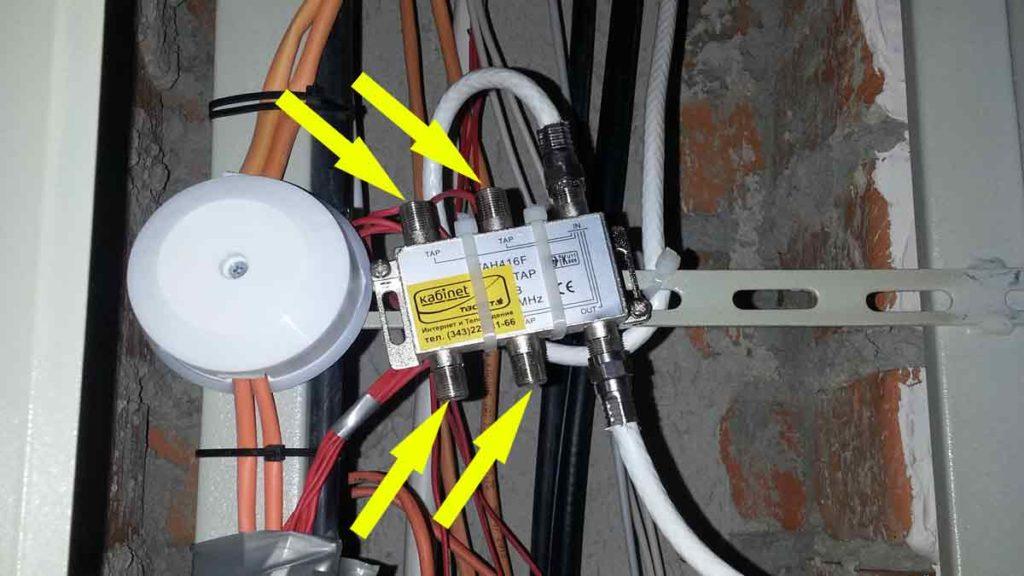

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при всем этом быть не должно – на них инсталлируются особые заглушки (нагрузка 75 Ом), по другому пострадает качество сигнала. «Кабельщики» обычно смотрят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас персональная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его ближе к антенне. Внешние соединения кабеля заизолируйте от воды самовулканизирующейся лентой. Заведите кабель в жилище, и по мере надобности разделите при помощи сплиттера. Кабели, отходящие от делителя, к телеку подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Время от времени бывает так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает кусочка провода до места, где сейчас установлен телек.

Соединение через переходник

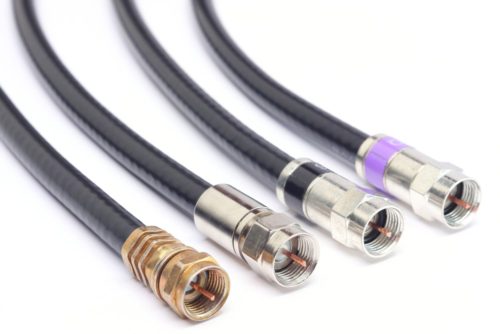

Со времён изобретения F-разъёмов интернационального эталона, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля выдумали F-F-соединители («бочонок»). Этот накрутной элемент с 2-мя F-разъёмами надёжно соединяет воединыжды два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно при помощи готового кабельного удлинителя. Это особый элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для предстоящего подсоединения в приёмник либо розетку.

Скрутка

Этот экономный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный метод состыковать антенные шнуры. Велика возможность ненужного контакта оплётки с медной жилой и уязвимость к хоть каким деформациям. Материал современных кабелей чуть подлежит пайке, так что и она ситуацию не сделает лучше. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который при помощи резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом выполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Вас может заинтриговать: Зачистка телевизионного кабеля под F-разъём (коннектор)

Дабы монтировать его на кабель, разрежьте шнур так, дабы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), так как это вызовет сильные помехи. Кропотливо оголите центральный провод. Проверьте пару раз, не связан ли он с куском железной оплётки. Для этого подойдёт хоть какой мультиметр либо батарейка с лампочкой из фонарика. Это в особенности принципиально, если в домашней телесети находится усилитель, так как куцее замыкание может разрушить его источник питания. Оплётку необходимо отвернуть в обратное положение от конца провода, излишний участок фольги удалить ножиком. Установка штекера на кабель будет окончена после того, как вы плотно намотайте его, по мере надобности используя плоскогубцы.

Примечание: во время подключения антенного штекера удостоверьтесь, что средняя жила не выступает за штекер. Если она очень длинноватая, то после подсоединения штекера к розетке, его конец окажется за прижимающими элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий очень далековато, следует обрезать так, дабы он выступал менее чем на 1 мм за верхний край коннектора.

Куда воткнуть антенный кабель в телеке

Осмотрите заднюю панель телека либо ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телек со интегрированным тюнером DVB-Т2 либо вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить впрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового либо спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На самом деле все обстоит еще проще, так как это только три устройства: антенна, тюнер и телек, а антенный штекер и гнездо просто нереально ни с чем перепутать.

Как подключить несколько телевизоров к кабельной сети либо антенне

Нередко нужно поделить телевизионный сигнал от 1-го телекабеля в различные комнаты квартиры. Есть и другие случаи, когда юзер вожделеет сочетать различные ТВ-сигналы, дабы подключить их к одному телеку. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Вас может заинтриговать: Верная схема подключения телевизионных розеток

Тип телевизионного сплиттера, который для вас пригодится, с необходимым количеством выходов, находится в зависимости от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный либо спутниковый) вы будете разделять. Если у вас всего два телека, для вас, возможно, понадобится обычный обоесторонний сплиттер, с равнозначными выходами.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и полного проникания веба во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неверное отношение к его монтажу может самым нехорошим образом воздействовать на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье поведаем, как подключить телевизионный кабель различными методами, дадим советы новеньким.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Дабы верно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых советов.

Главные элементы ТВ кабеля в зачищенном и стопроцентно обнаженном виде

Во избежание возникновения помех для сигнала кабель рекомендуется располагать на удалении от проводки. Телефонный провод либо кабель для веба не делают помех для обычного прохождения ТВ-сигнала, а поэтому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой поперечником выше 1 мм со сдвоенным защитным экраном.

Разведение кабеля по комнатам для обеспечения экранирования и высокого свойства контактов и осуществляется с внедрением разветвителей промышленного производства. Сделанные своими руками устройства навряд ли сумеют дать применимое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими извивами или в бухте — качество рисунки на дисплее может сильно от этого пострадать.

Участок полосы, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, беря во внимание вероятное включение сигнализации либо дополнительной телефонной полосы. Для облегчения обслуживания разветвители следует располагать в местах со свободным доступом.

Модели телевизионных кабелей могут быть разными, но общий принцип подключения их неизменен

Как верно избрать кабель

Даже самый современный телеприемник и кабельные штекеры не способен выдать применимое изображение при недостаточно высококачественном кабеле. Высокочастотные токи телесигнала протекают чуть по другому, чем токи домашней электросети. Чем больше частота тока, тем поближе к краям головного провода он течет, поэтому в использующихся в военной либо космической индустрии кабели, во избежание критичного понижения свойства телесигнала обрабатывают серебряным либо золотым составом.

Выбор кабеля для подключения

При подборе материала нужно придерживаться следующих советов:

• на наружной оболочке непременно должны находиться все обозначения;
• значение сопротивления изделия должно быть 75 Ом, поэтому как все телевизионные приемники рассчитаны конкретно на данную величину;
• наружный поперечник должен составлять выше наименее 6 мм;
• основная жила и экранирующая оплетка должны быть выполнены из меди.

Маркировка телевизионных кабелей

Разглядим маркировку на примере китайского телевизионного кабеля RG 6U, более распространенного в нашей стране.

Пример маркировки кабеля русского производства с указанием главных черт и технических критерий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно своими силами, тем паче, что напряжение ТВ-сигнала очень не много, дабы нанести какой-нибудь вред здоровью. Даже не отключенный кабель разделывается, не опасаясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для различных размеров кабелей выполняются разные штекеры, поэтому, подбирая кабель, нужно направить внимание на его поперечник. Более нередко используются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться 2-мя способами:

• с загибом оплетки;
• без заворота.

Самым надежным способом считается разделка с заворотом, но если установить штекер не представляется вероятным, то применяется 2-ой способ. Кабель разделывается скальпелем либо остро наточенным ножиком: внешняя оболочка аккуратненько раскраивается по длине без повреждения экрана. Окончив разрез, изоляция отгибается и удаляется.

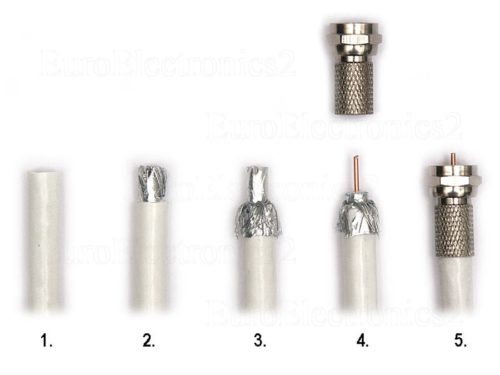

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообщем же в ТВ-кабелях может быть использовано три типа экранирования:

• дюралевая фольга;
• медная оплетка;
• дюралевая фольга с медной оплеткой.

Дюралевая фольга в целях упрочнения с внутренней стороны нередко покрывается полиэтиленом. Без порчи фольги зачистить пленку навряд ли получится, потому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть мало заворачивается назад так, дабы неизолированный отрезок фольги был обращен наружу. Если поперечник кабеля очень мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается обычным для многих методом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Потом штекер накручивается на фольгу, а избытки главной жилы откусываются кусачками либо обрезаются ножиком, оставив снаружи отрезок длиной приблизительно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует делать с неотклонимым соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телека. Для выполнения работ потребуются:

Кабель, разветвитель и усилитель нужно установить вблизи с разведенным кабелем. В личном доме наилучшее место для размещения всех устройств является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал идёт на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне будет нужно использование ресивера, к которому средством антенного разъема подсоединяется кабель. Подготовка кабеля осуществляется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телек нужно кропотливо проверить все соединения коммутирующих устройств и надежность установке штекеров в надлежащие гнезда. Если изображение передается с помехами или сигнал очень слаб, следует выполнить опции антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя изумить наличием телека в каждой комнате. Маленькая неувязка заключается в подаче телесигнала на все приемники, так как источник сигнала почти всегда один. Решением этой задачи является внедрение антенного разветвителя. Качество рисунки при подключении телеприемников через сплиттер может несколько усугубиться, но сам процесс подключения не составляет никакого труда и осуществляется практически за пару минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

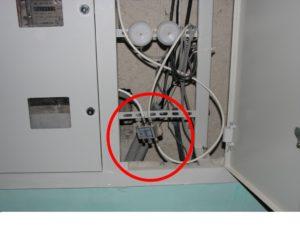

Подключение кабеля в щитке

При прокладке или подключении кабеля не допускается его скручивание в узлы и бухты, перегибы либо резкие извивы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует расположить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля нужно делать методом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина впрямую влияет на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предупредить появление очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является предпосылкой ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телеком изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с противным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой трудности

Нередко задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, либо только для аналогового?

Невзирая на то, что таковой тип штекера применяется уже довольно издавна, и разъем его, и свойства позволяют полностью насладиться не только лишь аналоговым (к слову, в не далеком будущем навечно прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что выполнить, если поперечник кабеля оказался несколько меньше поперечника внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В данном случае рекомендуется накрутить на кабель требуемое количество слоев изоленты дабы подогнать поперечник кабеля впритирку к внутреннему поперечнику штекера.

Вопрос №3. При установке штекера в соответственное гнездо телек нереально поставить впритирку к стенке. Какой есть выход из таковой ситуации?

В таком случае следует пользоваться угловым штекером, который можно приобрести фактически в любом магазине, торгующем электрическими бытовыми устройствами.

Вопрос №4. В старенькых телеках еще русского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения свойства сигнала либо необходимости замены кабеля из-за отвратительного контакта, штекер и кабель можно соединить, как и до этого, способом спайки.

Вопрос №5. Каким образом можно подключить к антенне или сети кабельного телевидения сходу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно пользоваться особым устройством — сплиттером, так же именующемся «делителем» либо «разветвителем».

Использование разветвителей для подключения нескольких телевизоров к одному ТВ кабелю
