На сегодня эта тема особо животрепещуща, и в вебе можно отыскать массу вопросов по ней. Ответов тоже много, но некоторые из них на гранью фантастики. Потому мы приняли решение пошагово и точно поведать о соединении обмоток электродвигателя так исходя из собственной практики.
Для начала кратко вспомним действие асинхронного электродвигателя. Подключают его сети с трехфазным переменным напряжением. В статоре есть 3 обмотки, сдвинутые по отношению друг к другу на 120 электроградуса. Все это нужно для того. Дабы появилось крутящееся магнитное поле.

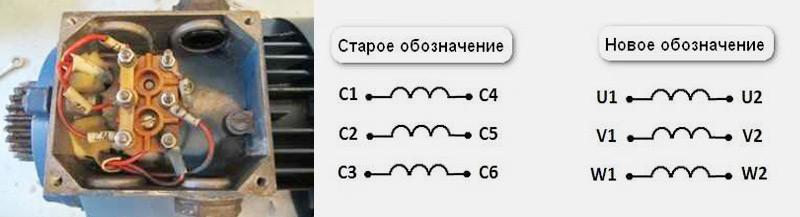

Выводы обмоток статора обозначают так:
- С1, С2, С3 – начала обмоток,
- С4, С5, С6 – конец обмоток.
Обозначенное обозначение является стандартным, но сейчас появились новые маркировки выводов, которые соответствуют ГОСТу 26772-85:
- U1, V1, W1 — начала обмоток,
- U2, V2, W2 – конец обмоток.

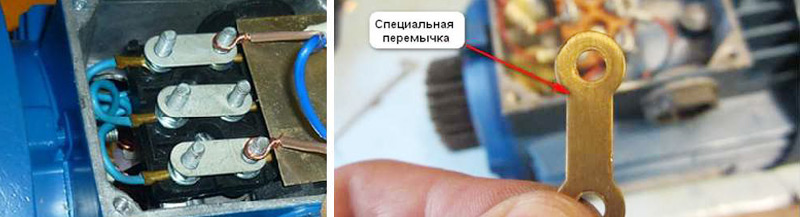

Выводы фазных обмоток асинхронного мотора выводят на клеммник либо колодку и располагают так, дабы при подключении применять особые перемычки и не перекрещивать провода.
Клеммник в главном стараются прикреплять сверху либо, если не выходит, с боковой стороны. Время от времени если тип клеммника позволяет его можно развернуть на 180°, дабы воплощение подводки питающих кабелей было удобней.
На клеммник можно вывести 3 либо 6 выводов фазных обмоток статора.
Разглядим каждую ситуацию раздельно.
Если вывести в клеммник 6 выводов обмоток статора, то подключиться можно в сеть на два разноуровневых напряжения, которые могут отличаться величиной в 1,73 раза (√3). Если взять электродвигатель с напряжением 220/380 (В), а в сети уровень линейного напряжения будет составлять 380 (В), то статорные обмотки следует соединять по схеме звезда.

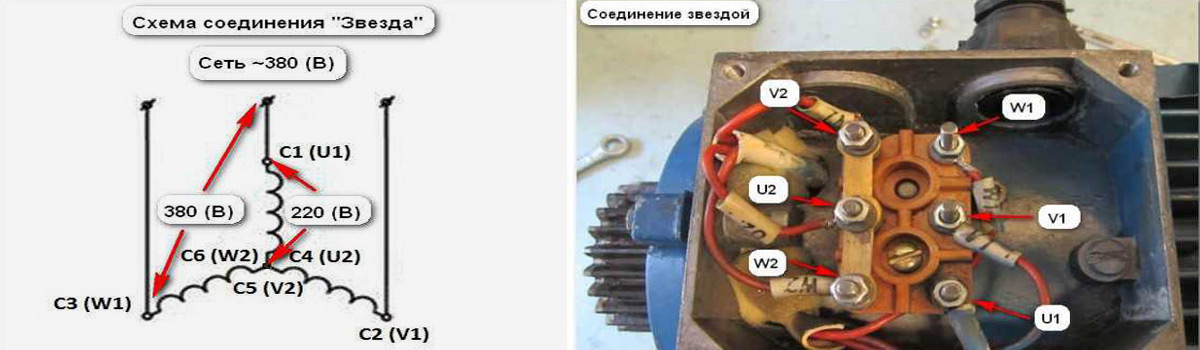

Соединение звездой
Концы 3-х обмоток соединяем в одной точке за счет специальной перемычки. На исходные концы обмоток подаем трехфазное сетевое напряжение. Напряжение фазной обмотки должно составить 220 (В), а линейное напряжение между 2-мя фазными обмотками — 380 (В).
Соединение треугольником
Если сеть имеет линейное напряжение уровнем 220 (В), то обмотку статора необходимо соединить по схеме треугольник. Пошаговое соединение по типу треугольник фазных обмоток:
- конец обмотки фазы «А» C4 (U2) соединяем с началом обмотки фазы «В» С2 (V1)
- конец обмотки фазы «В» С5 (V2) соединяем с началом обмотки фазы «С» С3 (W1)
- конец обмотки фазы «С» С6 (W2) соединяем с началом обмотки фазы «А» С1 (U1)
Места, где произведено соединение, подключаются к подходящим фазам питающего трехфазного напряжения.
Линейное напряжение в этом случае должно составлять 220 (В), и на трехфазной обмотке также 220 (В).

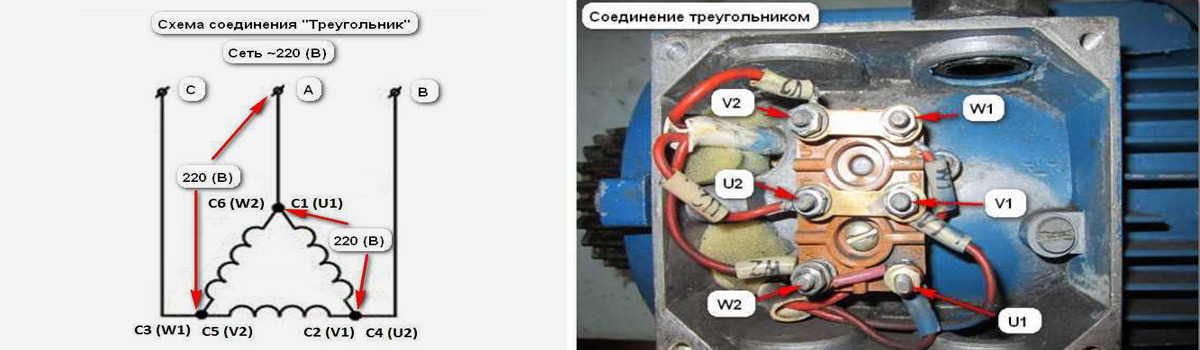

На клеммнике при подключении по схеме треугольник обмоток статора асинхронного мотора особые перемычки следует установить так:
В представленных примерах при подключении, что по схеме звезда, что треугольник напряжение каждой фазы обмотки асинхронного мотора составляет 220 (В).
Личный случай
Время от времени так бывает, что на клеммник асинхронного мотора выведено не 6, а 3 вывода. В таковой ситуации соединение независимо от вида схемы будет производиться снутри мотора с торца. В этом случае подключение к сети можно будет провести только при одном напряжении, которое обозначено на таблице с технической информацией.
Если обмотки асинхронного мотора соединены звездой, то пуск будет мягеньким, а работа плавной. При всем этом допускаются краткосрочные перегрузки.
При соединении треугольником обмоток асинхронного электродвигателя можно достигнуть его наибольшей мощности. В период пуска токи будут иметь огромное значение. Можно будет еще пронаблюдать, что мотор, присоединенный по данной схеме, будет посильнее греться.
Исходя из приобретенных данных, мы должны осознавать, что асинхронные движки средней мощности и выше следует запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

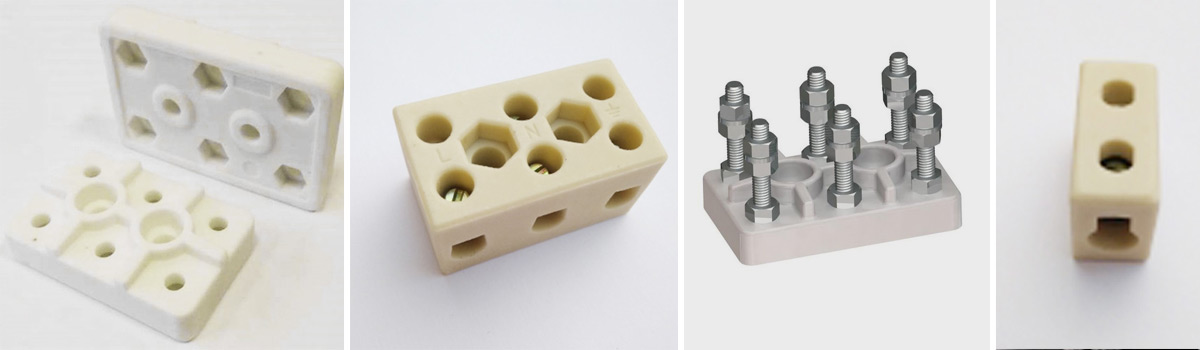

Также на базе собственного опыта советуем для асинхронного электродвигателя применять стеатитовые клеммные колодки, которые позволят накрепко и неопасно провести подключение проводов к хоть какой сети. Их можно применять не только лишь для электродвигателей, но и для оборудования и отдельных нагревательных частей с завышенным уровнем температуры.
Клеммные колодки КМ имеют глиняний корпус и расположенный снутри трубчатый латунный профиль. Наличие резьбовых отверстий позволяет устанавливать шпильки для колодки.
Выбирая клеммные колодки, прежде всего обращайте внимание на предъявляемый уровень их сопротивления температурной нагрузке. Клеммники низкого свойства приводят к плавлению изоляции, и провоцирую возникновение маленьких замыканий в системе питания. Использование стеатитовых колодок позволяет исключить перечисленные опасности, т. к. корпус из керамики выдерживает температуру прямо до 1000 °С. А клеммные колодки глиняние для для асинхронного электродвигателя работают при неизменной температурной нагрузке окружающей среды в 300°С.
Кроме стеатитовых клеммных колодок для электродвигателей «Элемаг» делает еще несколько различных вариантов колодок владеющих высочайшим уровнем термостойкости. В разделе продуктов на веб-сайте вы сможете разглядеть:
-
;
- Глиняние клеммники SD Ceramics;
- Клеммные колодки стеатитовые KMK Ceramica; ;
- Клеммные блоки теплостойкие Conta-Clip.
Теплостойкие колодки от «Элемаг» обширно применяют для подключения электротехнического оборудования, т. к. им типично неопасное внедрение и комфортное проведение соединений. Мы изготавливаем клеммники для температурных нагрузок выше 100°С. Мы используем для различных типов колодок стеатит, керамику и даже фарфор. Это хорошие изоляторы способные выдерживать сверхвысокие температуры, владеют устойчивостью к пробоям тока, не поддаются плавке и горению. Для роста защиты мы можем покрывать колодки специальной глиняной глазурью.
Корпуса у колодок могут быть закрытыми либо открытыми. У первых контакты размещаются снутри корпуса, а у вторых контакты расположены вверху колодки. Для фиксации колодок в корпусе могут быть выполнены особые отверстия.
У нас в ассортименте вы можете подобрать и открытые и закрытые колодки на 2, 3, 4, 5 контактов.
Мы рекомендуем устанавливать лампы, чередуя в шахматном порядке. Эта схема поможет уменьшить количество необогреваемых точек.

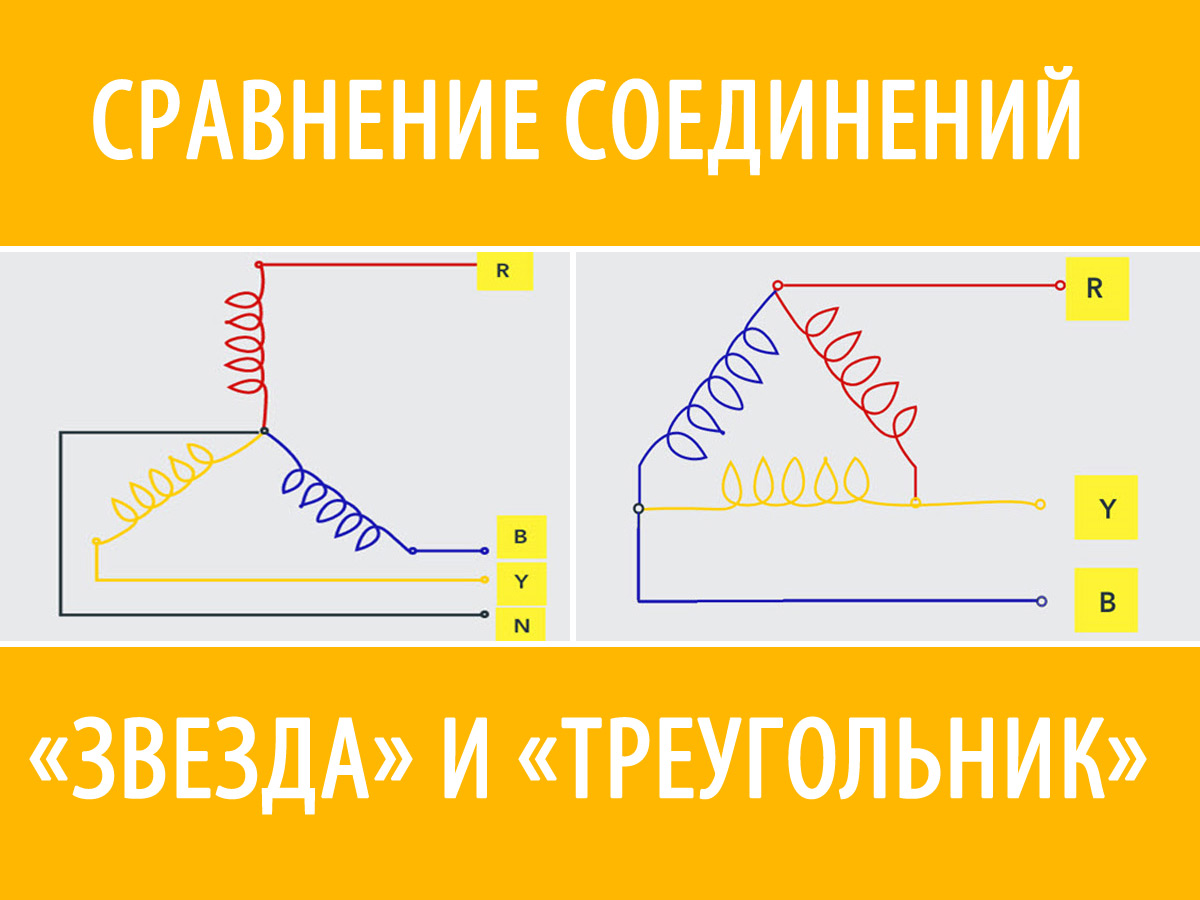

Разница схемы звезда и треугольник

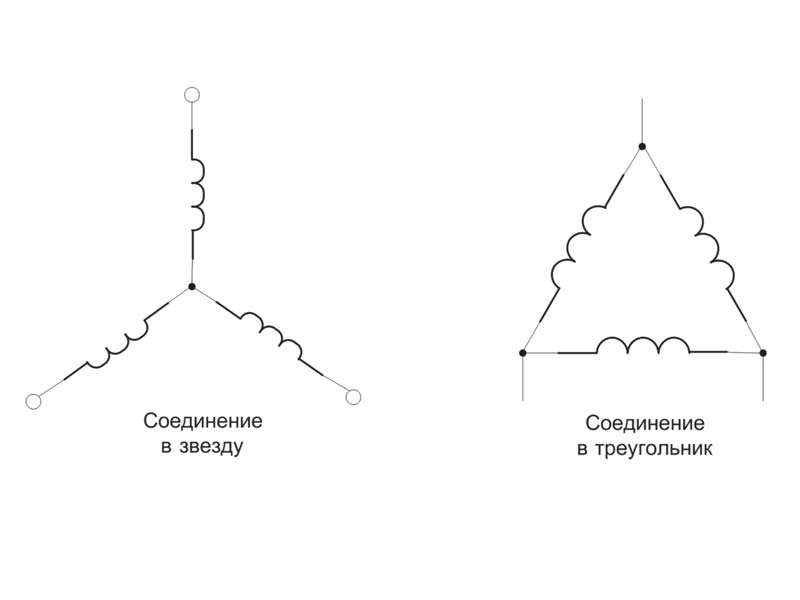

Специфичность трехфазных электрических сетей предугадывает два варианта подключения трехфазных нагрузок – звездой и треугольником. Это касается фазных обмоток в трехфазных электродвигателях, обмоток трансформаторов либо нагревательных частей электрических котлов. При всем этом для звезды начала всех обмоток соединяются с фазными проводами, а концы обмоток соединены в нулевую (нейтральную) точку. В случае соединения треугольником конец предшествующей обмотки соединяется с началом последующей, образуя равносторонний треугольник, а все 3 фазы подключаются к его верхушкам (точкам соединения).
Но геометрические схемные различия не единственное, что отличает звезду от треугольника. Рассматривая на примере активной нагрузки, представленной 3-мя ТЕНами, лицезреем, что в случае соединения звездой при выходе из строя 1-го нагревателя, двое других, присоединенных последовательно на линейное напряжение остаются работать, а вот при поломке сходу 2-ух перестает работать и 3-ий. Если все три ТЕНа подключены треугольником, то любой из них работает от линейного напряжения (380 в) и нагреватель сохраняет работоспособность даже при выходе из строя 2-ух частей.
Схема подключения и мощность асинхронных электродвигателей
По другому сказываются схемы подключения обмоток статора в асинхронных движках. Дело в том, что при подключении их звездой либо треугольником мощность мотора изменяется втрое. Другими словами в случае подключения трехфазных асинхронных электродвигателей созданных для работы в подключении звездой при 380 вольтах трехфазного напряжения, треугольником их мощность возрастает в три раза. При таком режиме мотор просто сгорает, но если у мотора, рассчитанного на работу при подключении треугольником в те же 380 В обмотки статора соединены звездой, то его мощность свалится втрое.
Последнее свойство отыскало обширное использование в схемах запуска электрического мотора. При запуске электродвигателя величина пускового тока может до 10 раз превосходить номинальные значения. Воздействие пусковых нагрузок нехорошим образом сказывается на напряжении в сети и на работе присоединенного к ней оборудования.
С целью понижения пусковых токов электродвигатель врубается по схеме запуска звезда-треугольник, при которой до момента разгона он подключен звездой, а при достижении номинальных оборотов на валу переключается на схему треугольника. Для способности реализации схемы переключения звезда-треугольник большая часть массивных электродвигателей имеют отдельные выводы обмоток статора, сама коммутация обеспечивается применением контакторов.
Таким макаром любая из схем включения имеет свои плюсы. Для треугольника это достижение наибольшей мощности, хотя просит серьезного соблюдения эксплуатационных режимов, преимуществами соединения звездой можно именовать:
- плавный запуск;
- работу в номинальном режиме;
- нормальную реакцию на краткосрочные перегрузки;
- рациональные температурные режимы.
Схемы подключения обмоток генераторов
В отношении электрогенераторов схемы подключения обмоток тоже имеют свои отличия. Как и нагрузка, они также могут врубаться по схеме звезды либо треугольника, но мощность генератора при всем этом остается постоянной. Конфигурации касаются выходного напряжения, так если обмотки генератора соединяют звездой, то выходное напряжение будет в √3 раз ниже, ежели при соединении треугольником, но так как мощность остается постоянной, то при увеличении напряжения значение тока падает на тот же множитель.
Остались вопросы?
Заполните форму назад связи ниже, наши спецы свяжутся с Вами, проконсультируют, скажут про вероятные методы решения Вашей задачи.
Треугольник звезда и звезда звезда
Преобразования треугольник-звезда и звезда-треугольник

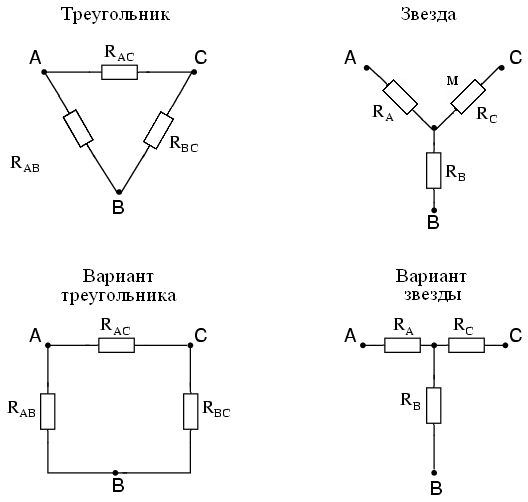

В почти всех схемах можно повстречать такие конфигурации компонент, в каких нереально выделить последовательные либо параллельные цепи. К этим конфигурациям относятся соединения компонент в виде звезды (Y) и треугольника (Δ):
Очень нередко, в процессе анализа электрических цепей, оказывается полезным конвертировать треугольник в звезду либо, напротив, звезду в треугольник. Фактически, почаще появляется необходимость преобразования треугольника в звезду. Если при подмене одной из этих схем другой не меняются потенциалы одноименных точек и подтекающие к ним токи, то во наружной цепи также не произойдет никаких изменений. Другими словами, эквивалентные Δ и Y цепи ведут себя идиентично.

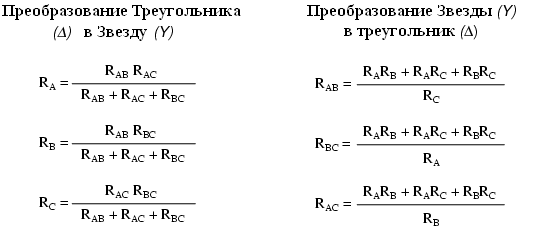

Существует несколько уравнений, применяемых для преобразования одной цепи в другую:
Δ и Y цепи очень нередко встречаются в 3-фазных сетях переменного тока, но там они, обычно, сбалансированы (все резисторы равны по значению) и преобразование одной цепи в другую не просит таких сложных расчетов. Тогда появляется вопрос: где мы сможем применять эти уравнения?

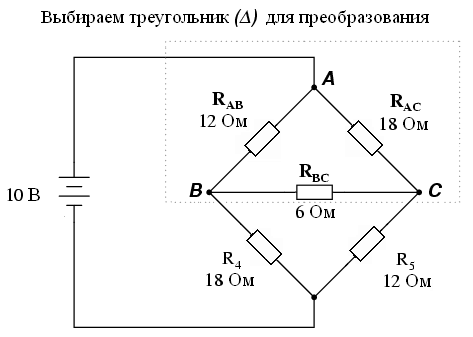

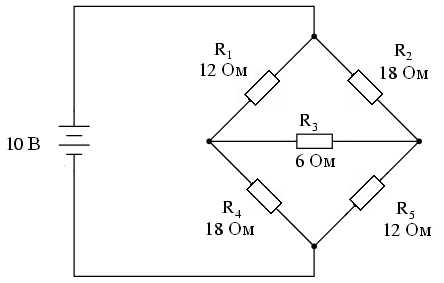

Применять их можно в несбалансированных мостовых схемах:
Анализ данной схемы с помощью Способа Токов Веток либо Способа Контурных Токов достаточно сложен. Аксиома Миллмана и Аксиома Наложения тут тоже не ассистенты, так как в схеме имеется только один источник питания. Можно было бы применять аксиому Тевенина либо Нортона, выбрав в качестве нагрузки резистор R3, но и тут у нас навряд ли чего-нибудть получится.

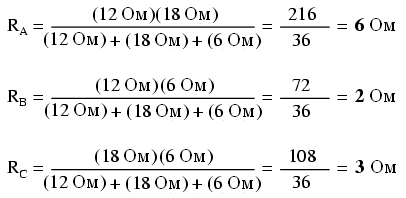

Посодействовать в этой ситуации нам сумеет преобразование треугольник — звезда. Итак, давайте выберем конфигурацию резисторов R1, R2 и R3, представляющих из себя треугольник (Rab, Rac и Rbc соответственно), и преобразуем ее в звезду:

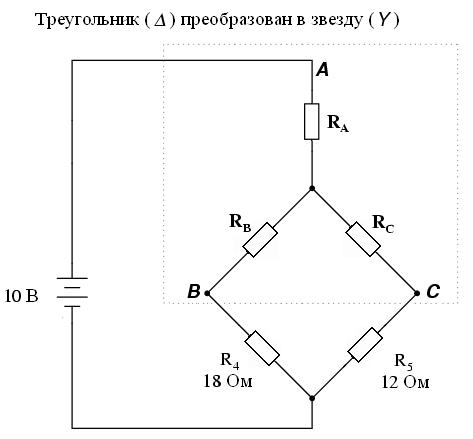

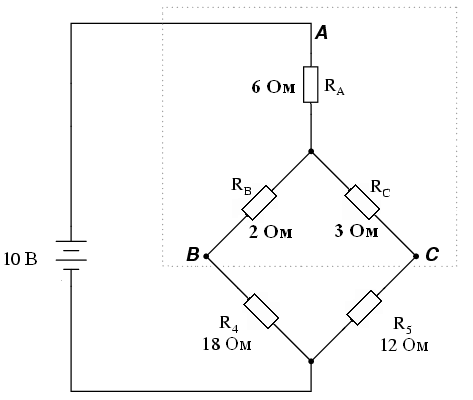

После преобразования схема воспримет следующий вид:
В итоге преобразования у нас вышла обычная последовательно-параллельная цепь. Если мы верно выполним расчеты, то напряжения между точками А, В и С перевоплощенной схемы будут подобны напряжениям между этими же точками начальной схемы, и мы сможем возвратить их назад.

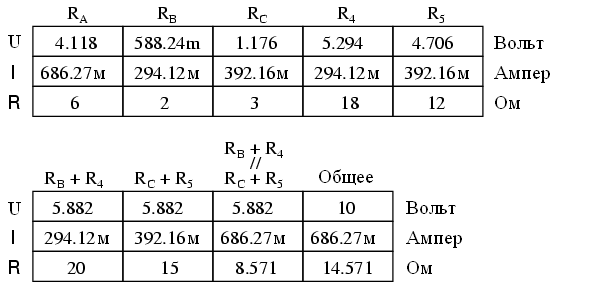

Сопротивления резисторов R4 и R5 остаются постоянными: 18 и 12 Ом соответственно. Применив к схеме последовательно-параллельный анализ, мы получим следующие значения:

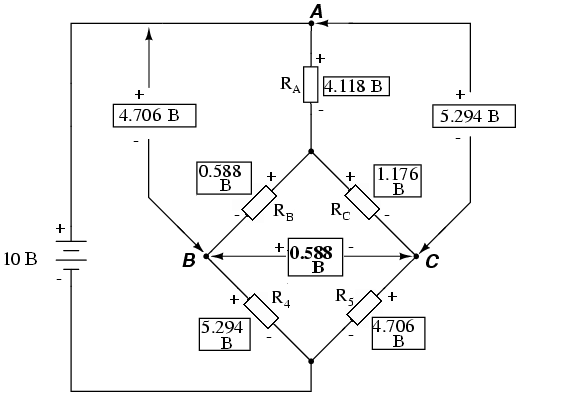

Сейчас, используя значения напряжений из приведенной выше таблицы, нам необходимо высчитать напряжения между точками А, В и С. Для этого мы применим обыденную математическую операцию сложения (либо вычитания для напряжения между точками В и С):

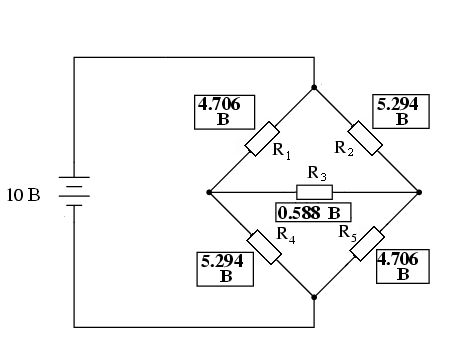

Переносим эти напряжения в начальную схему (между точками А, В и С):
Напряжение на резисторах R4 и R5 остается таким же, каким оно было в перевоплощенной схеме.
К данному моменту у нас все есть нужные данные для определения токов через резисторы (используем для этой цели Закон Ома I = U / R):
